桥梁结构与识图4梁式桥的构造

  • 格式：ppt
  • 大小：5.00 MB
  • 文档页数：95

下载文档原格式

  / 95

合集下载

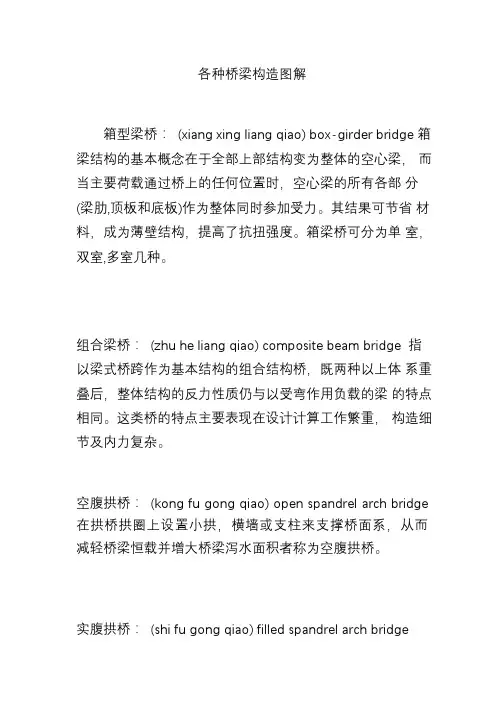

各种桥梁构造图解

各种桥梁构造图解

各种桥梁构造图解箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。

其结果可节省材料，成为薄壁结构，提高了抗扭强度。

箱梁桥可分为单室，双室,多室几种。

组合梁桥：(zhu he liang qiao) composite beam bridge指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。

这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。

空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。

实腹拱桥：(shi fu gong qiao)filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。

小跨径的砖,石,混凝土拱常采用这种构造形式。

无铰拱桥：(wu jiao gong qiao)hingless arch bridge如图，在整个拱上不设铰，属外部三次超静定结构。

由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。

但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。

混凝土空腹无铰拱桥三铰拱桥：(san jiao gong qiao)three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。

属外部静定结构构。

因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

桥梁结构构造图

桥梁结构构造图

(2)所谓装配式简支梁就是利用运输和
起重设备将预制的独立构件运到桥位现场， 进行起吊、安装、拼连而成的梁。
2、整体式简支梁的特点 （1）优点：结构整体性强，刚性大。 （2）缺点：因需现场浇筑，施工速度慢， 工业化程度低，又要耗费大量用作模板、 支架的材料。
3、装配式简支梁桥的特点
（1）桥梁构件的型式和尺寸趋于标准
3、主梁的间距和主梁的片数 对于一定的桥面宽度而言，主梁间距 小，片数就多，T梁翼板挑出的长度就小； 间距大，片数少，翼板就长。 4、主梁的高度与主梁的细部尺寸
二、横隔梁 横隔梁的作用 横隔梁起着联系各主梁、增强全桥整
体性的作用，保证作用在桥面上的车辆荷 载对主梁有良好的横向分配。
横隔梁一般按奇数设计，截面形式通 常做成肋板式截面，肋宽常用 0.12~0.20m。
板； ②对车辆轮重的集ຫໍສະໝຸດ 荷载起分布作用； ③保护主梁免受雨水侵蚀。
（3）装配式钢筋混凝土、预应力混
凝土梁桥，通常用水泥混凝土或沥青混 凝土铺装，厚度为0.06~0.08m。
4、防水层 国内常用的是贴式防水层，厚度一般 为，0.01~0.02m即所谓的“三油二毡”:
（1）先在三角垫层上用水泥砂浆抹平；
化，有利于大规模工业化制造。 目录 编辑 第一章 算法初步 [2] 1.1 算法与程序框图 1.2 基本算法语句 （2）可充分采用自动化、机械化的施 1.3 算法案例 阅读与思考 割圆术 复习参考题 第二章 统计 [3] 2.1 阅读与思考 一个著名的案例 阅读与思考 广告中数据的可靠性 阅读与思考 如何得到敏感性问题的诚实反应 2.2 用样本估计总体 阅读与思考 生产过程中的质量控制图 2.3 变量间的相关关系 阅读与思考 相关关系的强与弱 实习作业 复习参 考题 第三章 概率 3.1 的概率 阅读与思考 天气变化的认识过程 3.2 古典概型

桥梁结构与识图4梁式桥的构造

桥梁结构与识图4梁式桥的构造

3.箱形截面梁
最大优点是抗扭能力大，各梁 的受力要比Ｔ梁桥均匀得多。
箱形截面的另一优点是横向抗 弯刚度大，在预施应力、运输、 安装阶段单梁的稳定性要比Ｔ 梁好得多。
箱梁薄壁构件的预制施工比较 复杂，单根箱梁的安装质量通 常比Ｔ梁大，这在确定梁桥类 型时是必须加以考虑的。
（二）分块方式
（二）分块方式
2. 纵向水平缝划分 为进一步减轻拼装构件的起吊重量和尺寸，便于集中预制和
运输吊装，可用纵向水平缝将桥梁的全部梁肋和桥面板分割，再 借助纵横向的竖缝将板划分成平面呈矩形的预制构件。施工时先 架设梁肋，再安装预制板（有时采用微弯板以节省钢筋），最后 在接缝内或连同在板上现浇一部分混凝土使结构连成整体，这样 的装配式梁桥通常称为组合式梁桥。
在各种块件的两端要布置一些加强钢筋。
三、识图实例
识图案例图纸 板梁一般构造图 图纸组成 断面图、剖面图说明 形状、尺寸说明 板梁预应力钢束构造布置图 图纸组成 预应力钢束数量、布置说明 板梁普通钢筋构造图 图纸组成 各钢筋布置、数量、工程量说明
任务3 简支梁桥的构造与识图
肋板式梁桥的横截面分为П 形和T形两种基本类型。
承载能力比板桥高，常用于中等跨径（20-40m）桥 梁。
肋式截面T形、π 形梁
（一）截面形式
1. T形截面 由若干个T形截面梁组成的桥，统称为T（形）梁桥。
(a)为整体现浇施工T梁桥横截面 (b)为现浇双主梁桥横断面，主梁间距为桥梁 全宽的0.55~0.60，有时为减小桥面板的跨径 ，可在两主梁之间设置内小纵梁 (c)为装配式T形梁桥，沿梁纵向设置横隔板
最大主弯矩方向，在板的中央部分接近于垂直支 承边；在板的自由边接近于自由边与支承边垂线 之间的中间方向；

各种桥梁构造图解

各种桥梁构造图解

各种桥梁构造图解各种桥梁构造图解各种桥梁构造图解2011年09月15日各种桥梁构造图解箱型梁桥xiang xing liang qiao box-girder bridge箱梁结构的基本概念在于全部上部结构变为整体的空心梁而当主要荷载通过桥上的任何位置时空心梁的所有各部分梁肋顶板和底板作为整体同时参加受力。

其结果可节省材料成为薄壁结构提高了抗扭强度。

箱梁桥可分为单室双室多室儿种。

组合梁桥zhu he liang qiao composite beam bridge 指以梁式桥跨作为基本结构的组合结构桥既两种以上体系重叠后整体结构的反力性质仍与以受弯作用负载的梁的特点相同。

这类桥的特点主要表现在设计计算工作繁重构造细节及内力复杂。

空腹拱桥kong fu gong qiao open spandrel arch bridge在拱桥拱圈上设置小拱横墙或支柱来支撑桥面系从而减轻桥梁恒载并增大桥梁泻水而积者称为空腹拱桥。

实腹拱桥shi fu gong qiao filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面这种拱桥称为实腹拱桥。

小跨径的砖石混凝土拱常采用这种构造形式。

无钱拱桥wu jiao gong qiao hingless arch bridge如图在整个拱上不设狡属外部三次超静定结构。

山于无较结构整体钢度大构造简单施工方便维护费用少因此在实际中使用最广泛。

但III 于超静定次数高温度变化材料收缩结构变形特别是墩台位移会产生较大附加应力。

混凝土空腹无较拱桥三狡拱桥san jiao gong qiao three-hinged arch bridge 如图在拱桥的两个拱脚和拱的中间各设一较称为三较拱。

属外部静定结构构。

因而温度变化支座沉陷等不会在拱内产生附加应力故当地质条件不良可以采用三钱拱但狡的存在使其构造复杂施工困难维护费用高而且减小了整体刚度降低了抗震能力因此一般较少使用。

桥梁结构构造图.共48页文档

桥梁结构构造图.共48页文档
25、学习是劳动，是充满思想的劳动。—的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
桥梁结构构造图.
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。

桥梁构造与识图

桥梁构造与识图

2、主要尺寸 主梁——高1/111/16L，梁肋宽1518cm 横梁——中横梁3/4h，端横梁与主梁同 高,宽1216cm，可挖空 翼板——1/12h，一般为变厚度
3、钢筋构造 主钢筋 斜筋 箍筋 翼板横向钢筋 横梁钢筋 架立钢筋 分布钢筋 支座下局部加强钢筋

下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不 宜小于60mm。 • （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。 • 梁端，梁宽与下马蹄同宽
3、钢筋构造 主梁受力钢筋为预应力筋 箍筋 锚下局部加强钢筋 翼板横向钢筋 架立钢筋 分布钢筋 一般不设斜筋——剪余剪力图
二、简支梁桥
一、构造类型 截面形式
• T形、I形、槽形、箱形

块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 常用跨径——8.020m 主梁布置
• 梁距通常在1.6~2.2米之间

横梁布置
• 端横梁 • 中横梁布置在跨中及4分点
Hale Waihona Puke 4、横向连接 钢板连接 现浇接缝
• 企口铰 • 扣环式接头
横向分段块件的预应力连接
• 预留纵、横向预应力孔道 • 剪力键槽
装 配 式 型 梁 桥
纵向防 裂钢筋
架立筋 短斜筋
T
钢筋骨架
箍筋
4、横向连接 钢板连接 现浇接缝
• 企口铰 • 扣环式接头
横隔板接头构造
三、 装配式预应力混凝土简支T梁桥

各种桥梁构造图解

各种桥梁构造图解

各种桥梁构造图解各种桥梁构造图解箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。

其结果可节省材料，成为薄壁结构，提高了抗扭强度。

箱梁桥可分为单室，双室,多室几种。

组合梁桥：(zhu he liang qiao) composite beam bridge指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。

这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。

空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。

实腹拱桥：(shi fu gong qiao) filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。

小跨径的砖,石,混凝土拱常采用这种构造形式。

无铰拱桥：(wu jiao gong qiao) hingless arch bridge如图，在整个拱上不设铰，属外部三次超静定结构。

由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。

但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。

混凝土空腹无铰拱桥三铰拱桥：(san jiao gong qiao) three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。

属外部静定结构构。

因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

各种桥梁构造图解

各种桥梁构造图解

各种桥梁构造图解箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。

其结果可节省材料，成为薄壁结构，提高了抗扭强度。

箱梁桥可分为单室，双室,多室几种。

组合梁桥：(zhu he liang qiao) composite beam bridge指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。

这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。

空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。

实腹拱桥：(shi fu gong qiao) filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。

小跨径的砖,石,混凝土拱常采用这种构造形式。

无铰拱桥：(wu jiao gong qiao) hingless arch bridge如图，在整个拱上不设铰，属外部三次超静定结构。

由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。

但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。

混凝土空腹无铰拱桥三铰拱桥：(san jiao gong qiao) three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。

属外部静定结构构。

因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

桥梁结构构造图教学课件

桥梁结构构造图教学课件

梁式桥构造图
结构特点
优点
由桥墩、桥台和梁体组成，梁体承受荷载 并传递至桥墩和桥台，桥墩和桥台支撑梁 体并传递荷载至地基。
结构简单，施工方便，造价较低，适用于 跨度较小的桥梁。
缺点
跨度较大时，梁体自重较大，需要较大的 桥墩和桥台支撑，限制了其跨度。
适用范围
适用于跨度较小、荷载较轻的公路、城市 道路等。
准确性原 则
准确反映桥梁实际情况
桥梁结构构造图应准确反映桥梁的实 际结构、尺寸、材料等情况，确保信 息的真实性。
准确标注重要细节
对于桥梁的关键部位和重要构件，应 在图中进行准确的标注，如支座、伸 缩缝等，以便读者理解。
清晰性原 则
线条清晰
在绘制桥梁结构构造图时，应使用清晰的线条，避免出现模 糊、重叠等现象，以确保图的清晰度。
桥梁结构组成要素
上部结构
包括桥面系、主梁、拱圈等，承 受车辆、行人等荷载并传递至下
部结构。
下部结构
包括桥墩、桥台、基础等，支撑上 部结构并将荷载传递至地基。
支座系统
连接上部结构和下部结构，允许上 部结构在荷载和温度变化下产生一 定的位移，同时保持结构的稳定。
桥梁工程的重要性
01
02
03
交通基础设施
SketchUp
一款简单易学的三维建模软件，适用于 初学者进行桥梁结构构造图的三维建模 和场景渲染。
VS
Tekla Structures
一款专注于钢结构详图设计和制造的软件， 适用于钢桥的设计和制造过程中的结构构 造图绘制。
END
THANKS
感谢观看
KEEP VIEW
缺点
施工难度大，造价高，对风、雨、雪等自然因素敏感。

各种桥梁构造图解

各种桥梁构造图解

各种桥梁构造图解箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。

其结果可节省材料，成为薄壁结构，提高了抗扭强度。

箱梁桥可分为单室，双室,多室几种。

组合梁桥：(zhu he liang qiao) composite beam bridge指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。

这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。

空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。

实腹拱桥：(shi fu gong qiao) filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。

小跨径的砖,石,混凝土拱常采用这种构造形式。

无铰拱桥：(wu jiao gong qiao) hingless arch bridge如图，在整个拱上不设铰，属外部三次超静定结构。

由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。

但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。

混凝土空腹无铰拱桥三铰拱桥：(san jiao gong qiao) three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。

属外部静定结构构。

因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

桥梁工程第3章 梁式桥梁的构造与设计

桥梁工程第3章 梁式桥梁的构造与设计

图3.28 鱼腹形梁的构造布置
图3.29 截面特性
图3.30 预应力混凝土简支梁的应力状态
• 2)主梁高度与细部尺寸
• 预应力混凝土简支梁桥的主梁高度，按截 面形式、主梁片数及建筑高度要求，可在 较大范围内变化。
• 为适应预应力筋布置的要求，T梁的下缘一 般要扩大成马蹄形。
• (3)装配式预应力混凝土梁的配筋特点 • 1)纵向预应力筋布置
• 图3.41
• 图3.42所示为一构造实例，就是我国河南洛 阳黄河公路大桥所采用墩中心距为51.05m 的后张法预应力混凝土T梁桥。梁的计算跨 径为50m，全长为51m。载重为汽车—20 级，挂车—100，全桥有67孔，桥面净空为 净—9+2×1.0m人行道，每孔上部结构由5 片大梁组成，梁中心距为 2.30m。
图3.23 中主梁横隔梁构造(主梁跨径20m)
图3.24 横隔梁接头构造
图3.25 a)螺栓接头；b)扣环接头
图3.26 主梁翼板连接构造
• 3.3.2 装配式预应力混凝土简支梁桥 • (1)构造布置 • (2)截面尺寸 • 1)截面效率指标 • 内力的平衡式：
• 设截面效率指标
图3.27 跨径30m预应力混凝土T梁的构造布置

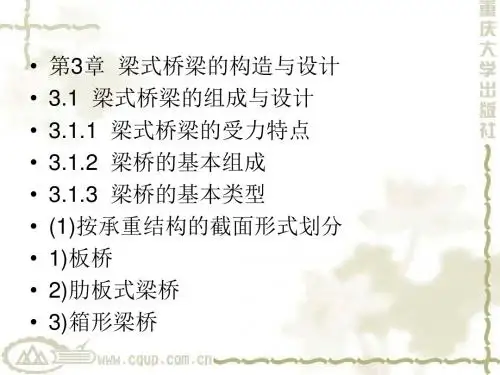

• 第3章 梁式桥梁的构造与设计 • 3.1 梁式桥梁的组成与设计 • 3.1.1 梁式桥梁的受力特点 • 3.1.2 梁桥的基本组成 • 3.1.3 梁桥的基本类型 • (1)按承重结构的截面形式划分 • 1)板桥 • 2)肋板式梁桥 • 3)箱形梁桥
图3.1 梁桥受弯示意图
图3.2 板桥横截面
图3.45 箱形截面形式
图3.46 悬臂梁桥变截面主梁构造
图3.47 牛腿的应力迹线和配筋
• 3.5 连续梁桥
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按承重结构的截面型式划分 肋板式梁桥 横截面内肋形结构（主要为T梁） 钢筋混凝土简支肋梁桥的常用跨径为13-20m， 预应力混凝土简支肋梁桥的常用跨径为2550m 箱形梁桥 横截面内封闭的箱子
公路混凝土箱形简支桥梁的特点
特点：截面形状为一个或几个封闭的箱形，这 种结构除了有梁肋和翼缘板外，在底部还有底 板，提供了能承受正、负弯矩的足够的混凝土 受压区；在一定的截面积下能获得较大的抗弯 惯性矩，而且抗扭刚度也很大，在偏心荷载作 用下各梁肋受力比较均匀。
新材料、新工艺、先进张拉设备、预应力锚具 的开发利用促进预应力结构的发展
识图案例训练
中桥简支空心板总体布置图 桥面宽度 桥面横坡、桥面铺装等 单跨板梁（中板、边板）片数、 边板尺寸或中板尺寸 铰缝钢筋图 铰缝材料数量表
任务2 板桥的构造及识图
一、板桥（Slab bridge） 的类型和特点 板桥的承重结构是矩形截面的钢筋混凝土或预 应力混凝土板 主要特点是构造简单，施工方便，建筑高度小， 受拉区混凝土不仅不能发挥作用，反而增大结 构自重 适用于中小跨径桥梁
连续梁桥 均布荷载q
悬臂梁桥 单悬臂、双悬臂 卸载弯矩使跨中弯矩大大减小 静定体系对地基要求不高 跨中有接缝，行车条件不好 跨中的牛腿、伸缩缝，易损坏 适合于中等以上跨径桥梁 施工不方便
单悬臂梁桥 均布荷载q
双悬臂梁桥 均布荷载q
多跨悬臂梁桥 多跨连续梁桥
二、钢筋混凝土及预应力混凝土梁 桥的一般特点
组合式梁桥横截面
一、梁桥的主要类型及其适用条件
按承重结构的截面型式划分 板桥 矩形截面 双向受力 挖空 异形截面 钢筋混凝土简支实心板桥的跨径一般不超过 8m，预应力混凝土空心板桥的跨径可以达到 10-32m
板桥横截面
城市高架道路桥的板桥截面
一、梁桥的主要类型及其适用条件
适用于较大跨径的悬臂梁桥和连续梁桥，也可 用于修建全截面参与受力的预应力混凝土简支 梁桥。
混凝土箱形梁桥
箱形梁横截面
重庆长江大桥横截面
按承重结构的静力体系 简支梁桥 静定体系、各跨单独受力，易于工厂化施工； 连续梁桥
超静定体系、多跨连续，温度、支座变位产生 附加内力
负弯矩的代偿功能使梁高变小、跨越能力增大； 行车条件好
优点:可以显著减轻预制构件的重量，便于集中制造和 运输吊装。
组合梁是分阶段受力的，在梁肋架设后，所有之后安装 的预制板和现浇桥面混凝土都要由尺寸较小的预制梁肋 来承受。
公路混凝土组合梁桥的截面形式 目前国内外采用的组合式梁桥有两种型式： I形组合梁桥 适用于混凝土简支梁桥 箱形组合梁桥 只适用于预应力混凝土梁桥

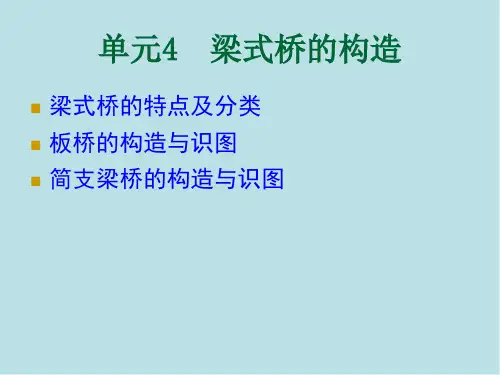

单元4 梁式桥的构造
梁式桥的特点及分类 板桥的构造与识图 简支梁桥的构造与识图
任务1 梁式桥的特点及分类
受力特点——以主梁受弯承担使用荷载， 结构不产生水平反力
按预应力度分——钢筋混凝土、部分预应力、 全预应力混凝土梁桥
按受力体系分——简支梁、悬臂梁、连续梁桥
一、梁桥的主要类型及其适用条件
装配式板的横向连接
整体式板桥的受力特点 一般为双向受力板 荷载位于桥中线时，板内产生负弯矩
整体式板桥的钢筋构造 钢筋配置： 纵向受力钢筋 垂直于主钢筋的横向分布钢筋 板的顶部配置适当的横向钢筋
（二）装配式简支板桥
总体构造 矩形实心板 形状简单、施工方便、建筑高度小、施工质 量易于保证，一般使用跨径不超过8m。
空心板桥 减轻自重，充分利用材料。
装配式简支板适用范围
钢筋构造
空心板截面
装配式预应力混凝土空心板桥—外观效果图
装配式预应力混凝土空心板桥—配筋透视
装配式预应力混凝土空心板桥—配筋纵向效果图-1
装配式预应力混凝土空心板桥—配筋纵向效果图-2
跨径8m装配式空心板桥的构造图
(a)为整体式板桥横截面，为双向板。 (b)为矮肋式板桥。 (c)为小跨径装配式板桥。 (d)为装配式空心板桥。 (e)为装配—整体组合式板桥。
（一）整体式简支板桥
整体式板桥的特点 整体性能好 横向整体式板桥的横截面一般都设计成等厚度的 矩形截面，有时为了减轻自重，可将受拉区 稍加挖空而形成矮肋式板桥，对于较宽的桥 为了防止温度变化和混凝土收缩而引起的纵 向裂缝以及由于活载在板的上缘产生较大的 横向负弯矩，可使板沿桥中线断开，将一桥 设计为并列的两桥。
钢筋混凝土梁桥
通常跨径不大，经济合理跨径25米(T梁)以下
构造简单、适应范围广、不受基础条件限制、 易于建造、标准化，材料、理论、技术等简单、 成熟
自重大
预应力混凝土梁桥
可利用高强材料，减少截面，减少自重，增大 跨径；节省钢材；主梁刚度大，建筑高度低， 提高耐久性；需要先进、复杂的施工技术
悬臂梁桥 静定结构； 悬臂根部的负弯矩使跨越能力有所增大。
按承重结构的静力体系分
简支梁桥 施工方便 静定体系对地基要求不高 弯矩最大 适合于小跨径桥梁
简支梁桥 均布荷载q
M 1 ql 2 8
连续梁桥 恒载、活载均有卸载弯矩 行车条件好 超静定体系对地基要求高 适合于中等以上跨径桥梁
施工方法 整体式浇筑式梁桥：不需要预制场地和大型吊 装设备，工期较长 装配式梁桥：工期较短，需要预制场地和必要 的运输和吊装设备，预制块件之间需要连接或 接缝处理 组合式梁桥
公路混凝土组合梁桥的特点
组合梁桥也是一种装配式的桥跨结构，即用纵向水平缝 将桥梁的梁肋部分与桥面板(翼板)分隔开来，使单梁的 整体截面变成板与肋的组合截面。施工时先架设梁肋， 再安装预制板(有时采用微弯板以节省钢筋)，最后在接 缝内或连同在板上现浇一部分混凝土使结构连成整体。
