中华人民共和国交通行业标准JT／T 4－2004代替JT／T 4--1993,JT3132.3--90公路桥梁板式橡胶支座2004-03-17发布 2004-06-1实施中华人民共和国交通部发布公路桥梁板式橡胶支座1 范围本标准规定了公路桥梁板式橡胶支座产品的分类、技术要求、试验方法、检验规则以及标志、包装、储存、运输、安装和养护的要求。
本标准适用于公路桥梁所用矩形、圆形板式橡胶支座。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(eqv IS037：1994) GB/T 912碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1682硫化橡胶低温脆性的测定---单试样法(eqv lS0812：1991)GB/T 3280不锈钢冷轧钢板GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(eqv IS0188：1998)GB/T 6031硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD)(idt IS048：1994) GB/T 7759硫化橡胶或热塑性橡胶在常温、高温和低温下压缩永久变形的测定(eqv ISO 815：1991)GB/T 7760硫化橡胶与金属粘合的测定——单板法(eqv IS0813：1986)GB/T 7762硫化橡胶耐臭氧老化试验——静态拉伸试验法(neq IS01431／1：1989)GJB 3026聚四氟乙烯大型板材规范HG/T 2198硫化橡胶物理试验方法的一般要求HG/T 2502 5201硅脂JT 391公路桥梁盆式橡胶支座JJG 175非金属拉力、压力和万能试验机检定规程JTG 1362公路钢筋混凝土及预应力混凝土桥涵设计规范3 产品分类及代号3.1产品分类3.1.1按结构型式分为：a)普通板式橡胶支座区分为矩形板式橡胶支座(代号GJZ)、圆形板式橡胶支座(代号GYZ)；b) 四氟滑板式橡胶支座区分为矩形四氟滑板橡胶支座(代号GJZF4)、圆形四氟滑板橡胶支座(代号GYZF4)。
桥梁板式橡胶支座抗压弹性模量分析唐伟1贺林军2(1.辽宁省交通科学研究院,沈阳 110015;2.辽宁省公路勘测设计公司,沈阳 110166) 摘 要:简要介绍桥梁板式橡胶支座抗压弹性模量的计算及试验方法,同时从几个方面分析影响该指标的因素。
关键词:桥梁;板式橡胶支座;抗压弹性模量中图分类号:U443.36+1 文献标识码:B 文章编号:1673-6052(2009)04-0094-02 板式橡胶支座是桥梁支座中应用较为广泛的一种,具有构造简单、加工制造容易、成本低廉、安装方便等优点。
抗压弹性模量作为板式橡胶支座重要的力学性能指标之一,在一定程度上反映了支座的质量。
1抗压弹性模量的计算及试验方法根据交通部行业标准《公路桥梁板式橡胶支座》(JT/T4—2004)中规定,支座抗压弹性模量标准值E 和形状系数S 按以下公式计算:E =5.4×G ×S2(1)矩形支座:S =l oa ×l ob /(2t 1)/(l oa +l ob )(2)圆形支座:S =d 0/(4t 1)(3)式中:G 为支座抗剪弹性模量,取值为1MPa;l oa 、l ob 分别为矩形支座加劲钢板短边尺寸和长边尺寸;t 1为支座中间单层橡胶片厚度;d 0圆形支座加劲钢板直径。
《公路桥梁板式橡胶支座》(JT/T4—2004)中规定:试验实测抗压弹性模量E 1与相应抗压弹性模量标准值E 的偏差不得大于±20%。
在做抗压弹性模量试验前应将试样暴露在标准温度23℃±5℃下停放24h 以使试样内外温度一致。
试验中的环境温度也应保证在23℃±5℃范围内。
试验时应按以下步骤进行:(1)将试样放置于试验机的试验板上,对准中心。
缓慢加载至压应力为1MPa,稳压后在承载板四角各安装一个位移传感器。
(2)预压。
将压应力以0.03～0.04MPa /s 的速率连续增至平均压应力为10MPa,持荷2m in,然后以连续均匀的速度将压应力卸至1MPa,持荷5m in 。
浅谈公路桥梁板式橡胶支座抗剪弹性模量简要介绍板式橡胶支座抗剪弹性模量试验方法，并从几个方面分析影响板式橡胶支座抗剪弹性模量的因素标签：公路桥梁；板式橡胶支座；抗剪弹性模量前言公路桥梁板式橡胶支座作为公路桥梁的配套产品，它是桥梁上下部结构的重要传力构件，直接影响桥梁的使用寿命和结构安全。
抗剪弹性模量作为板式橡胶支座重要的成品力学性能指标之一，在一定程度上反映了板式橡胶支座的质量。
本文介绍下板式橡胶支座抗剪弹性模量的试验方法步骤和对影响板式橡胶支座抗剪弹性模量的因素进行分析。
一、抗剪弹性模量的试验方法步骤根据交通部行业标准《公路桥梁板式橡胶支座》（JT/T4—2004）中规定，试验前应将试样直接暴露在标准温度230C±50C下，停放24h，以使试样内外温度一致。
《公路桥梁板式橡胶支座》（JT/T4—2004）中规定，实测抗剪弹性模量G1 与相应抗剪弹性模量标准值G的偏差不得大于±15%。
试验时应按以下步骤进行试验：（1）在试验机的承载板上，应使支座顺其短边方向受剪，将试样及中间钢拉板按双剪组合配置好，使试样和中间钢拉板的对称轴和试验机承载板中心轴处在同一垂直面上，精度应小于1%的试件短边尺寸。
为防止出现打滑现象，应在上下承载板和中间钢拉板上粘贴高摩擦板，以确保试验的准确性。
（2）将压应力以（0.03～0.04）Mpa/s的速率连续地增至平均压应力，并在整个抗剪试验过程中保持不变。
（3）调整试验机的剪切试验机构，使水平油缸、负荷传感器的轴线和中间钢拉板的对称轴重合。
（4）预加水平力。
以（0.002～0.003）Mpa/s的速率连续施加水平剪应力至剪应力τ1=1.0MPa，持荷5min，然后以连续均匀的速度卸载至剪应力为0.1MPa，持荷5min，记录初始值。
预载三次。
（5）正式加载。
每一加载循环自τ1=0.1MPa开始，每级剪应力增加0.1MPa，持荷10min，采集支座变形数据，至τ1=1.0MPa为止。
中华人民共和国交通行业标准JT／T 4－2004代替JT／T 4--1993,JT3132.3--90公路桥梁板式橡胶支座2004-03-17发布 2004-06-1实施中华人民共和国交通部发布公路桥梁板式橡胶支座1 范围本标准规定了公路桥梁板式橡胶支座产品的分类、技术要求、试验方法、检验规则以及标志、包装、储存、运输、安装和养护的要求。
本标准适用于公路桥梁所用矩形、圆形板式橡胶支座。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(eqv IS037：1994) GB/T 912碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1682硫化橡胶低温脆性的测定---单试样法(eqv lS0812：1991)GB/T 3280不锈钢冷轧钢板GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(eqv IS0188：1998)GB/T 6031硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD)(idt IS048：1994) GB/T 7759硫化橡胶或热塑性橡胶在常温、高温和低温下压缩永久变形的测定(eqv ISO 815：1991)GB/T 7760硫化橡胶与金属粘合的测定——单板法(eqv IS0813：1986)GB/T 7762硫化橡胶耐臭氧老化试验——静态拉伸试验法(neq IS01431／1：1989)GJB 3026聚四氟乙烯大型板材规范HG/T 2198硫化橡胶物理试验方法的一般要求HG/T 2502 5201硅脂JT 391公路桥梁盆式橡胶支座JJG 175非金属拉力、压力和万能试验机检定规程JTG 1362公路钢筋混凝土及预应力混凝土桥涵设计规范3 产品分类及代号3.1产品分类3.1.1按结构型式分为：a)普通板式橡胶支座区分为矩形板式橡胶支座(代号GJZ)、圆形板式橡胶支座(代号GYZ)；b) 四氟滑板式橡胶支座区分为矩形四氟滑板橡胶支座(代号GJZF4)、圆形四氟滑板橡胶支座(代号GYZF4)。
摘要:文章结合板式橡胶支座特点，通过进行支座力学性能检测，探讨检测过程中常见问题并提出处理办法，为准确判断板式橡胶支座使用安全性提供帮助。
关键词:板式橡胶支座极限抗压强度抗压弹性模量抗剪弹性模量0引言随着目前我国公路交通的飞速发展，桥梁工程的发展也是日新月异。
这也使得各种类型支座的应用日益广泛，支座主要功能为支撑桥梁重量承受垂直荷载，将上部构造压力可靠传递给墩台，并以良好的弹性适应梁端的转动，具有足够的剪切变形以满足上部构造的水平位移。
基于支座的力学性能特点，对于支座成品的力学性能试验则是检验支座合格与否，提高支座使用安全性，减少或避免事故发生的关键。
目前常见的几种支座类型主要有盆式橡胶支座、球形支座和板式橡胶支座。
其中盆式橡胶支座与球形橡胶支座具有承重能力大，转动灵活的特点，适宜于大跨径桥梁的使用；板式橡胶支座是由多层天然橡胶与薄钢板镶嵌、粘合、硫合而成的一种桥梁支座产品（如图1），适用于跨度相对较小，位移量较小的桥梁，且具有构造简单、价格低廉、无须养护、易于更换的特点。
而由于经济等原因，且目前我国桥梁结构形式主要以简支梁和连续梁桥占主导地位。
由此，板式橡胶支座在目前我国桥梁工程中的应用相比前两种类型支座而言更为广泛。
按照交通部的新标准，板式橡胶支座结构形式分为：普通板式橡胶支座，四氟板式橡胶支座。
两种结构板式橡胶支座均有矩形和圆形之分。
本文主要叙述某工程中抽取的圆形普通板式橡胶支座力学性能检测过程，结合检测过程中注意事项和常见问题的讨论分析，以期对判断板式橡胶支座使用安全性有所帮助。
(a)圆形普通板式橡胶支座(b)支座剖析图1板式橡胶支座示例图1试验准备1.1试验条件及试验设备要求板式橡胶支座力学性能试验室的标准温度为23±5℃，且不能有腐蚀气体及影响检测的震动源。
需要注意的是试验前应将试样直接暴露在标准温度下，停放24h，以使试样内外温度一致。
试验设备为某型电液伺服控制橡胶支座压剪试验机，试验机具备下列功能：微机控制，能自动平稳连续加载、卸载，且自动持荷（满负荷保持时间不少于4h ），自动采集数据，自动绘制应力－应变图。
中华人民共和国交通行业标准JT／T 4－2019代替JT／T 4--1993,JT3132.3--90公路桥梁板式橡胶支座2004-03-17发布 2004-06-1实施中华人民共和国交通部发布公路桥梁板式橡胶支座1 范围本标准规定了公路桥梁板式橡胶支座产品的分类、技术要求、试验方法、检验规则以及标志、包装、储存、运输、安装和养护的要求。
本标准适用于公路桥梁所用矩形、圆形板式橡胶支座。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(eqv IS037：1994)GB/T 912碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1682硫化橡胶低温脆性的测定---单试样法(eqv lS0812：1991)GB/T 3280不锈钢冷轧钢板GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(eqv IS0188：2019) GB/T 6031硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD)(idt IS048：1994)GB/T 7759硫化橡胶或热塑性橡胶在常温、高温和低温下压缩永久变形的测定(eqv ISO 815：1991)GB/T 7760硫化橡胶与金属粘合的测定——单板法(eqv IS0813：1986)GB/T 7762硫化橡胶耐臭氧老化试验——静态拉伸试验法(neq IS01431／1：1989) GJB 3026聚四氟乙烯大型板材规范HG/T 2198硫化橡胶物理试验方法的一般要求HG/T 2502 5201硅脂JT 391公路桥梁盆式橡胶支座JJG 175非金属拉力、压力和万能试验机检定规程JTG 1362公路钢筋混凝土及预应力混凝土桥涵设计规范3 产品分类及代号3.1产品分类3.1.1按结构型式分为：a)普通板式橡胶支座区分为矩形板式橡胶支座(代号GJZ)、圆形板式橡胶支座(代号GYZ)；b) 四氟滑板式橡胶支座区分为矩形四氟滑板橡胶支座(代号GJZF4)、圆形四氟滑板橡胶支座(代号GYZF4)。
板式橡胶支座适用规范：公路桥梁板式橡胶支座技术标准(JT /T4-2004)进场时要求：1.标志: 每块橡胶支座要留有永久性标志;2.包装: 支座应根据分类、规格分别包装。
包装应牢固可靠，包装外面应注明产品名称、规格、制造日期。
包装内应附有产品合格证。
3.按每批号常规检验项目三项：①.极限抗压强度②.抗压弹性模量③.抗剪弹性模量橡胶支座每批取样品六块，其中三块做破坏性试验，三块可退回，四氟板可免检抗剪弹性模量试验。
特别注意：1、根据实际经验，如果支座为甲供的话（一般业主会这么做），同一规格尽量让材料商一次送够，不要每批次送几十个。
要不然检测费用高昂。
2、常规检测中以抗压弹性模量超出设计值（不合格）居多，当外委报告取回后，需认真查看核对。
另2009年广东省某次检查中发现过该类问题：报告中抗压弹性模量超出范围值，但报告结论为合格。
有值得商榷的地方，一定要及早发现并更正。
锚具取样送检资料原文地址：大桥上钢绞线、锚具、夹片如何取样送检？作者：自由世界工程类别：桥梁工程检测类别：原材料－锚具、夹片、连接器取样规范名称：GB/T 14370-2000《预应力筋用锚具、夹片和连接器》试验规范名称：GB/T 14370-2000《预应力筋用锚具、夹片和连接器》验收规范名称：GB/T 14370-2000《预应力筋用锚具、夹片和连接器》试验项目：外观硬度锚具锚品摩阻损失锚具静载锚固性能取样频率：1批/（同一类产品、同一批原材料、同一种工艺一次投料生产的数量、<=1000套）取样方式：随机抽取取样数量：外观抽10％并不少于10套硬度抽取5％并不少于5套（含锚具、配套的连接器与夹片【夹片每套为5片】）锚具锚品摩阻损失、锚具静载锚固性能各取3套【具体数量为6个锚具、对应3个锚具孔数的连接器、对应6个锚具孔数的夹片，对应3个锚具孔数的钢绞线（每根长5m，规范要求受拉区不少于3m）】结果判定：1、外观表面无裂缝，尺寸符合设计要求，则合格。
板式橡胶支座检验规程1．原材料检验1．1 适用范围本规程适用于本公司橡胶支座生产用原材料的进厂检验或验收。
1．2 原材料的抽样规定对于进厂原材料以包装为单位，每批进厂原材料按总包装数的10%抽取（抽取中如有小数出现则整数位加1，所得数值作为抽样），对于少于10个包装单位的原材料抽取1个包装。
1．3 检验项目对于每种原材料在采用合格供方的条件下，质管部根据采购物资技术．．．．．．标准．．对供方原材料进行检验；不能检验的根据采购物资技术标准．．．．．．．．对照原材料进厂材质单或合格证明材料进行验收工作。
1．4判定规则如果抽取样品在检验或验对材质单时，均符合采购物资技术标准．．．．．．．．规定，则判为该批原材料合格，如有不符合项存在，则判为该批原材料不合格。
1．5相关记录在检验合格的情况下由检验员开具检验合格通知单给库房，并做好验收记录。
2．板式橡胶支座胶料物理机械性能测定2．1 检测项目板式橡胶支座胶料物理机械性能检验项目有：硬度、拉伸强度、扯断伸长率、脆性温度、恒定压缩永久变形、臭氧老化、热空气老化、橡胶与钢板、四氟板剥离强度。
2. 2检测周期热空气老化试验每季度进行一次；脆性温度试验每季度进行一次；臭氧老化试验每年进行一次；其余检测项目每批产品所用胶料都需进行检测。
2. 3抽样规定热空气老化试验、脆性温度试验、臭氧老化试验在任一批胶料中任意抽取足够胶料作试验样品；恒定压缩永久变形试验、橡胶与钢板粘接剥离强度试验、四氟板与橡胶剥离强度试验在每批产品所用胶料中任意抽取足够胶料作试验样品；硬度、拉伸强度、扯断伸长率在每批产品的每车胶料中抽取足够胶料作试验样品。
4 检测方法①配方检验按技术部所制订支座用胶料配方重量检验；②支座胶料物理机械性能检测；硬度检测按照GB／T 6031-1998的规定进行；拉伸强度、扯断伸长率检测按照GB／T528－2009的规定进行；橡胶与钢板或四氟板粘接的剥离强度检测按照GB/T7760－2003的规定进行；脆性温度检测按照GB／T1682－94的规定进行；恒定压缩永久变形检测按照GB／T7759－1996的规定进行。

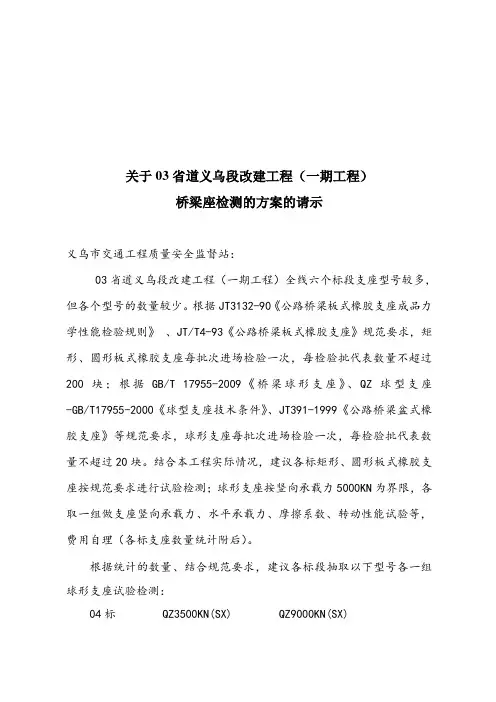

关于03省道义乌段改建工程（一期工程）
桥梁座检测的方案的请示
义乌市交通工程质量安全监督站：
03省道义乌段改建工程（一期工程）全线六个标段支座型号较多，但各个型号的数量较少。
根据JT3132-90《公路桥梁板式橡胶支座成品力学性能检验规则》、JT/T4-93《公路桥梁板式橡胶支座》规范要求，矩形、圆形板式橡胶支座每批次进场检验一次，每检验批代表数量不超过200块；根据GB/T 17955-2009《桥梁球形支座》、QZ球型支座-GB/T17955-2000《球型支座技术条件》、JT391-1999《公路桥梁盆式橡胶支座》等规范要求，球形支座每批次进场检验一次，每检验批代表数量不超过20块。
结合本工程实际情况，建议各标矩形、圆形板式橡胶支座按规范要求进行试验检测；球形支座按竖向承载力5000KN为界限，各取一组做支座竖向承载力、水平承载力、摩擦系数、转动性能试验等，费用自理（各标支座数量统计附后）。
根据统计的数量、结合规范要求，建议各标段抽取以下型号各一组球形支座试验检测：
04标 QZ3500KN(SX) QZ9000KN(SX)
05标 QZ10000KN(DX) QZ5000KN(SX)
06标 QZ5000KN(DX) QZ10000KN(GD)
07标 QZ10000KN(SX) QZ5000KN(SX)
08标 QZ12500KN(GD) QZ5000KN(SX)
09标 QZ12500KN(SX) QZ5000KN(DX)
妥否，请批示。
03省道义乌段改建工程（一期工程）
监理工程师办公室
二○一二年六月二十五日
抄送：义乌市交通运输局、03省道改建工程建设指挥部。
关于板式橡胶支座的设计及安装说明橡胶支座是桥梁构造的一个重要组成局部，是连接桥梁上部构造和下部构造的重要构件。
橡胶支座在我国应用的近三十年间，经过研究与提高，在桥梁工程上得到了广泛应用，对提升桥梁的使用寿命和行车舒适性及平安性提供了可靠保证。
橡胶支座就其本身技术而言在我国已成熟。
但是，一个完善的技术具体到应用过程中，还应本着科学合理选型，严格制造工艺，正确安装使用三要素并举的原那么，才能充分表达其技术应具备的功能。
板式橡胶支座的主要功能是将桥梁上部构造的反力可靠地传递给墩台，并同时能适应梁体构造所需要的变形〔水平位移及转角〕。
根据这些要求，板式橡胶支座应在垂直方向具有足够的刚度，从而保证在最大竖向荷载作用下板式橡胶支座产生一定的变形；在水平方向那么应具有一定的柔性，以适应梁体由于受制动力、环境、温度、混凝土的收缩和X变及荷载作用等引起的水平位移；同时板式橡胶支座还应适应梁端的转动。
一、支座构造的设计随着我国公路桥梁建立的开展，橡胶支座产品的设计和生产也在逐步科学和标准化，目前公路桥梁板式橡胶支座的设计和生产采用中华人民XX国交通行业标准JT/T4-2004，本标准参照了ISO6446-1994?橡胶制品-桥梁支座-橡胶材料标准?、美国AASHTO?美国公路桥梁设计标准-LRFD?〔1994〕和欧洲标准CEN/TC167N185等国际、国外先进标准。
本标准与JT/T4-1993相比主要变化如下：1、取消了板式橡胶支座设计参数，提出按照新公布的?公路钢筋混凝土及预应力混凝土桥涵设计标准?〔JTG D62-2004〕进展设计。
2、调整了橡胶、聚四氟乙稀板材等的物理机械性能。
3、增加了支座安装和养护的有关内容。
4、取消了附录“支座规格系列〞。
5、增加了标准性附录?公路桥梁板式橡胶支座力学性能试验方法?。
新旧标准在产品构造设计上的差异主要是因支座形状系数的计算及范围不同而造成的，所以有局部产品的加强钢板层数和中间胶层的厚度与以前老标准不同。
公路桥梁板式橡胶支座技术规范
公路桥梁板式橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成一种普通橡胶支座产品,这种产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,支座具有良好的弹性,以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。
公路桥梁板式橡胶支座技术规范：
JT/T4 一2004 公路桥梁板式橡胶支座
JTG D60 一2004 公路桥涵设计通用规范
JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范
支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求。
支座使用规范：
1.标志: 每块橡胶支座要留有永久性标志;
2.包装: 支座应根据分类、规格分别包装。
包装应牢固可靠，包装外面应注明产品名称、规格、制造日期。
包装内应附有产品合格证。
3.按每批号常规检验项目三项：
1、极限抗压强度
2、抗压弹性模量
3、抗剪弹性模量橡胶支座每批取样品六块，其中三块做破坏性试验，三块可退回，四氟板可免检抗剪弹性模量试验。
板式橡胶支座检验规程1．原材料检验1．1 适用范围本规程适用于本公司橡胶支座生产用原材料的进厂检验或验收。
1．2 原材料的抽样规定对于进厂原材料以包装为单位，每批进厂原材料按总包装数的10%抽取（抽取中如有小数出现则整数位加1，所得数值作为抽样），对于少于10个包装单位的原材料抽取1个包装。
1．3 检验项目对于每种原材料在采用合格供方的条件下，质管部根据采购物资技术．．．．．．标准．．对供方原材料进行检验；不能检验的根据采购物资技术标准．．．．．．．．对照原材料进厂材质单或合格证明材料进行验收工作。
1．4判定规则如果抽取样品在检验或验对材质单时，均符合采购物资技术标准．．．．．．．．规定，则判为该批原材料合格，如有不符合项存在，则判为该批原材料不合格。
1．5相关记录在检验合格的情况下由检验员开具检验合格通知单给库房，并做好验收记录。
2．板式橡胶支座胶料物理机械性能测定2．1 检测项目板式橡胶支座胶料物理机械性能检验项目有：硬度、拉伸强度、扯断伸长率、脆性温度、恒定压缩永久变形、臭氧老化、热空气老化、橡胶与钢板、四氟板剥离强度。
2. 2检测周期热空气老化试验每季度进行一次；脆性温度试验每季度进行一次；臭氧老化试验每年进行一次；其余检测项目每批产品所用胶料都需进行检测。
2. 3抽样规定热空气老化试验、脆性温度试验、臭氧老化试验在任一批胶料中任意抽取足够胶料作试验样品；恒定压缩永久变形试验、橡胶与钢板粘接剥离强度试验、四氟板与橡胶剥离强度试验在每批产品所用胶料中任意抽取足够胶料作试验样品；硬度、拉伸强度、扯断伸长率在每批产品的每车胶料中抽取足够胶料作试验样品。
4 检测方法①配方检验按技术部所制订支座用胶料配方重量检验；②支座胶料物理机械性能检测；硬度检测按照GB／T 6031-1998的规定进行；拉伸强度、扯断伸长率检测按照GB／T528－2009的规定进行；橡胶与钢板或四氟板粘接的剥离强度检测按照GB/T7760－2003的规定进行；脆性温度检测按照GB／T1682－94的规定进行；恒定压缩永久变形检测按照GB／T7759－1996的规定进行。
公路桥梁型形支座规格系列jtt854-2013
JTT 854-2013 标准是中国交通部于2013年发布的《公路桥梁板式橡胶支座》行业标准。
该标准规定了公路桥梁板式橡胶支座的分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。
公路桥梁板式橡胶支座是一种常用的支座类型，广泛应用于桥梁、建筑、化工等领域。
它是由多层橡胶和钢板叠加而成，具有优秀的支承能力和抗震性能，能够有效地缓解和分散地震、风力等自然灾害对建筑物的影响。
根据 JTT 854-2013 标准，公路桥梁板式橡胶支座分为以下几个规格系列：
1. GPZ系列：包括固定支座和单向活动支座两种型式，竖向承载力范围为0.08MN至60MN。
2. GPQ(KZ)系列：包括固定支座、单向活动支座和双向活动支座三种型式，竖向承载力范围为0.08MN至60MN。
这些规格系列分别适用于不同跨度和承载能力的桥梁
工程。
在选择公路桥梁板式橡胶支座时，需要根据桥梁的实际情况和设计要求来确定合适的规格。
请注意，以上信息可能会随着时间的推移而发生变化。
如需了解最新信息，建议查阅相关行业标准或咨询专业人士。
交通科技与管理199工程技术0 前言桥梁支座作为衔接桥梁上部结构和下部结构的构件，承接着承上启下的作用。
其中桥梁板式橡胶支座应用最为广泛，具有构造简单，加工制造容易，成本低廉，安装方便等优点。
对桥梁板式橡胶支座试验检测影响分析，总结出试验过程中影响因素，对提升桥梁支座的应用有积极作用。
1 试验环境温度对抗压弹性模量，对抗剪弹性模量检测的影响分析1.1 温度差异的产生（1）样品调节温度。
交通部标准《公路桥梁板式橡胶支座》JT/T 4-2019规定样品要在试验室停放24小时以后进行试验。
如果支座规格比较小，在二十四小时环境温度下调节，内外温度可以达到一致，检测数据相对比较稳定，不会有太大的偏差；如果支座规格比较大，即使是二十四小时环境温度调节，支座内外温度不一致，检测数据会有较大偏差。
例如GBZY 200×42的支座和GBZY 450×84的支座，同时在相同环境下调节，因为橡胶是温度的不良导体，小支座可以充分平衡内外温度，而大支座内外温度可能会不一致；从而也影响试验检测数据。
（2）试验场地温度。
标准《公路桥梁板式橡胶支座》JT/T 4-2019规定，桥梁板式橡胶支座的试验温度在23±5℃，即18℃~28℃；特殊情况下控制在23±2℃。
试验环境可以在21℃~25℃或者18℃~28℃之间；因为这种差异，在试验室条件下，板式橡胶支座试验检测的数据会有一定的偏差。
1.2 橡胶变形原理（1）橡胶的特点就是具有较高的弹性。
在一定的温度范围内，在很小的应力下可以产生明显的变形，去掉应力后可以很快恢复原状。
在低温状态下呈玻璃态，在一定高温下呈粘弹态，均失去了高弹性。
（2）抗压弹性模量和抗剪弹性模量考核的是支座在一定的垂直和水平应力作用下的变形能力；随着作用力的增加，变形量也增加。
因为橡胶本身的性质，决定了橡胶会在温度提高时变形量会增加，温度降低的情况下变形量会减少。
弹性模量计算的公式是应力和应变比值。
中华人民共和国交通行业标准 JT391-1999公路桥梁盆式橡胶支座代替JT3141-90Pot-type elastomeric pad bearing for highway bridge1 范围本标准规定了公路桥梁盆式橡胶支座的产品规格、分类、型号、技术要求、试验方法、检验规则、标志、包装、储存、运输的要求及安装养护注意事项。
本标准适用于承载力为0.8MN～60MN的桥梁盆式橡胶支座（以下简称盆式支座）。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 527-83 硫化橡胶物理试验方法的一般要求GB/T 528-92 硫化橡胶和热塑性橡胶拉伸性能的测定GB700－88 碳素结构钢GB 1033-86 塑料密度和相对密度试验方法GB/T l039-92 塑料力学性能试验方法总则GB/T 1O40-92 塑料拉伸性能试验方法GB/T ll84-1996 形状和位置公差未注公差的规定GB/T 1682-94 硫化橡胶低温脆性的测定——单试样法GB/T 18O4-92 一般公差线性尺寸的未注公差GB 2041-89 黄铜板GB/T 3280-92 不锈钢冷轧钢板GB 3512-83 橡胶热空气老化试验方法GB 6031-85 硫化橡胶国际硬度的测定（30一85IRHD常规试验法）GB 7233-87 铸钢件超声探伤及质量评级方法GB 7759-87 硫化橡胶在常温和高温下恒定形变压缩永久变形的测定GB 7762-37 硫化橡胶耐臭氧老化试验静态拉伸试验方法GB/T 8923-88 涂装前钢材表面锈蚀等级和除锈等级GB/ 11352-89 一般工程用铸造碳钢件JB/T 5943-91 工程机械焊接件通用技术条件HG/T 2502-93 5201 硅脂3 分类、型号及规格3.1 分类3.1.1 按使用性能分类（1）双向活动支座（多向活动支座）：具有竖向承载、竖向转动和多向滑移性能，代号为SX。
公路桥梁板式橡胶支座力学性能试验方法
A.1 范围
本附录规定了板式橡胶支座抗压弹性模量、抗剪弹性模
量、抗剪粘结性能、抗剪老化、摩擦系数、转角、极限抗压
强度的试验方法和判定规则。
它适用于检测公路桥梁用板式
橡胶支座的力学性能。
A.2试验条件和试样
A.2.1试验条件
试验室的标准温度为230C±50C，且不能有腐蚀性气体及
影响检测的震动源。
A.2.2 试样
试样应满足以下要求：
a)试样尺寸应取用实样。
只有受试验机吨位限制时，可
由抽检单位或用户与检测单位协商用特制试样代替实样。
认
证机构颁发许可证时抽取试样应满足表A．1要求；
表 A.1 单位．㎜
胶片层型号l a l b d T1
数Ⅰ200 300 250 8 3 Ⅱ400 450 400 11 5 Ⅲ600 700 600 15 7 注：无上述规格时，应抽取接近上述规格尺寸的支座作为试样
b)试样的技术性能应符合本标准的有关规定；
c)试样的长边、短边、直径、中间层橡胶片厚度、总厚度等，均以该种试样所属规格系列中的公称值为准；
d)摩擦系数试验使用的试样：
不锈钢板试样，应满足4．3．4a)的要求，试样为矩形，且每一边应超出支座试样相应边长lOOmm，厚度不应小于
2mm，并应焊接在一块基层钢板上。
四氟滑板支座，其平面尺寸和厚度不作统一规定。
A.2.3 试样数量
每次检验抽取试样的规格和数量应符合表12的规定，
各种试验试样通用。
A.2.4试样抽取
试验用的试样应在仓库内随机抽取，其储存条件应满足7．3的要求。
凡与油及其他化学药品接触过的支座不得用作试样使用。
A.2.5试样停放
试验前应将试样直接暴露在标准温度230C±50C下，停放24h，以使试样内外温度一致。
A.3检测仪器及对检测单位和人员的要求
A.3.1试验机宜具备下列功能：微机控制，能自动、平稳连续加载、卸载，且无冲击和颤动现象，自动持荷(试验机满负荷保持时间不少于4h，且试验荷载的示值变动不应大于0．5％)，自动采集数据，自动绘制应力一应变图，自动储存试验原始记录及曲线图和自动打印结果的功能。
试验用承载板应具有足够的刚度，其厚度应大于其平面最大尺寸的1／2，且不能用分层垫板代替。
平面尺寸必须大于被测试试样的平面尺寸，在最大荷载下不应发生挠曲。
A.3.2进行剪切试验时，其剪切试验机构的水平油缸、负荷传感器的轴线应和中间钢拉板的对称轴相重合，确保被测试样水平轴向受力。
A.3.3 试验机的级别为I级，示值相对误差最大允许值为±1.0％，试验机正压力使用可在最大力值的0.4％～90％范围内。
水平力的使用可在最大力值的1％～90％范围内，其示值的准确度和相关的技术要求应满足JJG 175的规定。
A.3.4 测量支座试样变形量的仪表量程应满足测量支座试样变形量的需要，测量转角变形量的分度值为0.001mm，测量竖向压缩变形量和水平位移变形量的分度值为0.01mm，其示值误差和相关技术要求应按相关的检验规程进行检定。
A.3.5检测单位应通过省级及其以上计量行政主管部门的计量认证，应具备行政主管部门颁发的专项检测资质证书。
检测人员应经过技术培训和考核，并持有相应检测方法的上岗证书。
A.4试验方法
A.4.1抗压弹性模量试验
A.4.1.1 抗压弹性模量应按下列步骤进行试验（见图A.1）:
a)将试样置于试验机的承载板上，上下承载板与支座接触面不得有油渍；对准中心，精度应小于1%的试件短边尺寸或直径。
缓缓加载至压应力为1.OMPa且稳压后，核对承载板四角对称安置的四只位移传感器，确认无误后，开始预压；
b) 预压。
将压应力以(0.03～0.04)MPa／s速率连续地增至平均压应力σ=10MPa，持荷2min，然后以连续均匀的速度将压应力卸至1.OMPa，持荷5min，记录初始值，绘制应力一应变图，预压三次；
c) 正式加载。
每一加载循环自1.OMPa开始，将压应力以(O.03～0.04)MPa速率均匀加载至4MPa，持荷2min后，采集支座变形值，然后以同样速率每2MPa为一级逐级加载，
每级持荷2min后，采集支座变形数据直至平均压应力盯为止，绘制的应力--应变图应呈线性关系。
然后以连续均匀的速度卸载至压应力为1.OMPa。
10min后进行下一加载循环。
加载过程应连续进行三次；
d) 以承载板四角所测得的变化值的平均值，作为各级荷载下试样的累计竖向压缩变△c，按试样橡胶层的总厚度t e求出在各级试验荷载作用下，试样的累计压缩应变εi=⊿c i／t e。
A.4.1.2 试样实测抗压弹性模量应按下列公式计算：
E1=（σ10－σ4）/（ε10－ε4） (A.1)
式中：E1——试样实测的抗压弹性模量计算值，精确至1MPa；
σ4、ε4——第4MPa级试验荷载下的压应力和累积压缩应变值；
σ10、σ4——第10MPa级试验荷载下的压应力和累积压缩应变值。
A.4.1.3 结果
每一块试样的抗压弹性模量E1为三次加载过程所得的三
个实测结果的算术平均值。
但单项结果和算术平均值之间的偏差不应大于算术平均值的3％，否则应对该试样重新复核试验一次，如果仍超过3％，应由试验机生产厂专业人员对试验机进行检修和检定，合格后再重新进行试验。
A.4.2 抗剪弹性模量试验
A.4.2.1 抗剪弹性模量应按下列步骤进行试验（见图A.2）
a)在试验机的承载板上，应使支座顺其短边方向受剪，将试样及中间钢拉板按双剪组合配置好，使试样和中间钢拉板的对称轴和试验机承载板中心轴处在同一垂直面上，精度应小于1％的试件短边尺寸。
为防止出现打滑现象，应在上下承载板和中间钢拉板上粘贴高摩擦板，以确保试验的准确性；
b)将压应力以(0.03～0.04)Mpa/s的速率连续地增至平均压应力叮，绘制应力一时间图，并在整个抗剪试验过程中保持不变；
c)调整试验机的剪切试验机构，使水平油缸、负荷传感器的轴线和中间钢拉板的对称轴重合；
d)预加水平力。
以(0.002～0.003)Mpa/s的速率连续施加水平剪应力至剪应力
τ1=1.0MPa，持荷5min，然后以连续均匀的速度卸载至剪应力为O.1MPa，持荷5min，记录初始值，绘制应力---变图。
预载三次；
e)正式加载。
每一加载循环自τ1=O．1MPa开始，每级剪应力增加0.1MPa，持荷10min，采集支座变形数据，至τ1=1.OMPa为止，绘制的应力--应变图应呈线性关系。
然后以连续均匀的速度卸载至剪应力为0.1MPa。
lOmin后进行下一循环试验。
加载过程应连续进行三次；
f)将各级水平荷载下位移传感器所测得的试样累计水平剪切变形△。
，按试样橡胶层的总厚度t e求出在各级试验。
