居住区用地竖向设计基本原则

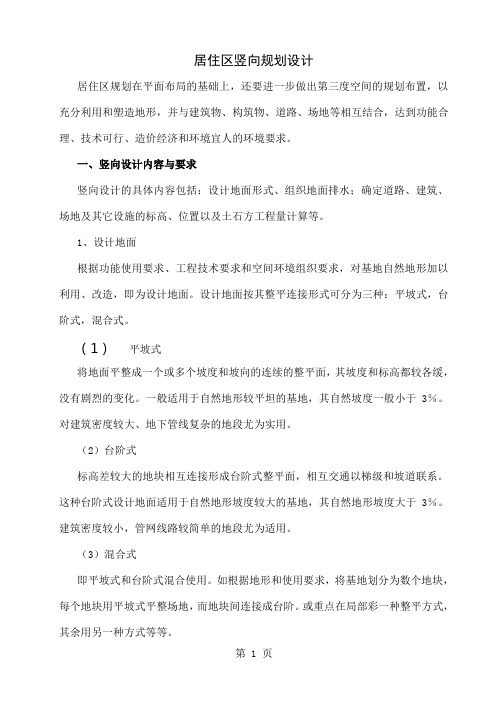

居住区竖向规划设计居住区规划在平面布局的基础上，还要进一步做出第三度空间的规划布置，以充分利用和塑造地形，并与建筑物、构筑物、道路、场地等相互结合，达到功能合理、技术可行、造价经济和环境宜人的环境要求。

一、竖向设计内容与要求竖向设计的具体内容包括：设计地面形式、组织地面排水；确定道路、建筑、场地及其它设施的标高、位置以及土石方工程量计算等。

1、设计地面根据功能使用要求、工程技术要求和空间环境组织要求，对基地自然地形加以利用、改造，即为设计地面。

设计地面按其整平连接形式可分为三种：平坡式，台阶式，混合式。

（1）平坡式将地面平整成一个或多个坡度和坡向的连续的整平面，其坡度和标高都较各缓，没有剧烈的变化。

一般适用于自然地形较平坦的基地，其自然坡度一般小于3％。

对建筑密度较大、地下管线复杂的地段尤为实用。

（2）台阶式标高差较大的地块相互连接形成台阶式整平面，相互交通以梯级和坡道联系。

这种台阶式设计地面适用于自然地形坡度较大的基地，其自然地形坡度大于3％。

建筑密度较小，管网线路较简单的地段尤为适用。

（3）混合式即平坡式和台阶式混合使用。

如根据地形和使用要求，将基地划分为数个地块，每个地块用平坡式平整场地，而地块间连接成台阶。

或重点在局部彩一种整平方式，其余用另一种方式等等。

设计地面形式的主要考虑因素是：基地自然地形坡度、建筑物的使用要求及建筑间的关系、基地面积大小及土石方工程量的大小。

此外，还需考虑地质条件（如土质类型等）、施工方法、工程投资等，通过综合技术经济比较合理确定。

2、设计标高合理确定建筑物、构筑物、道路、场地的标高及位置是设计标高的主要内容。

（1）主要考虑因素与要求A 防洪、排水。

设计标高要使雨水顺利排除，基地不被水淹，建筑不被水倒灌，山地需注意防洪排洪问题，近水域的基地设计标高应高出设计洪水位0.5米以上。

B 地下水位、地质条件。

避免在地下水位很高的地段挖方，地下水位低的地段，因下部土层比上部土层的地耐力大，可考虑挖方，挖方后可获较高地耐力，并可减少基础埋设深度和基础断面尺寸。

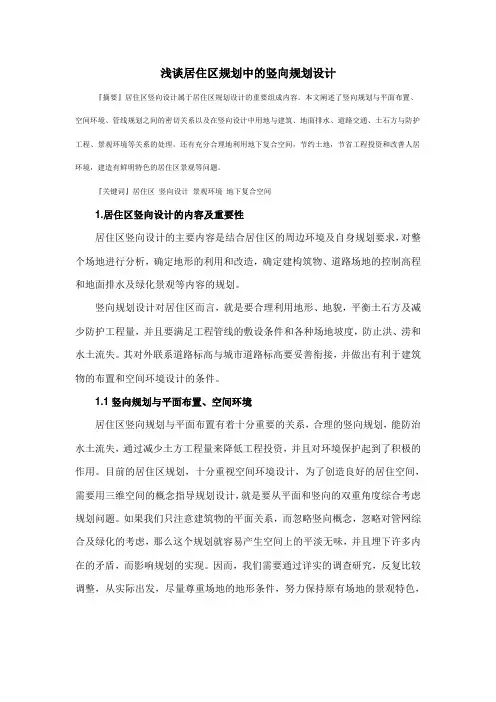

浅谈居住区规划中的竖向规划设计『摘要』居住区竖向设计属于居住区规划设计的重要组成内容。

本文阐述了竖向规划与平面布置、空间环境、管线规划之间的密切关系以及在竖向设计中用地与建筑、地面排水、道路交通、土石方与防护工程、景观环境等关系的处理。

还有充分合理地利用地下复合空间，节约土地，节省工程投资和改善人居环境，建造有鲜明特色的居住区景观等问题。

『关键词』居住区竖向设计景观环境地下复合空间1.居住区竖向设计的内容及重要性居住区竖向设计的主要内容是结合居住区的周边环境及自身规划要求，对整个场地进行分析，确定地形的利用和改造，确定建构筑物、道路场地的控制高程和地面排水及绿化景观等内容的规划。

竖向规划设计对居住区而言，就是要合理利用地形、地貌，平衡土石方及减少防护工程量，并且要满足工程管线的敷设条件和各种场地坡度，防止洪、涝和水土流失。

其对外联系道路标高与城市道路标高要妥善衔接，并做出有利于建筑物的布置和空间环境设计的条件。

1.1竖向规划与平面布置、空间环境居住区竖向规划与平面布置有着十分重要的关系，合理的竖向规划，能防治水土流失，通过减少土方工程量来降低工程投资，并且对环境保护起到了积极的作用。

目前的居住区规划，十分重视空间环境设计，为了创造良好的居住空间，需要用三维空间的概念指导规划设计，就是要从平面和竖向的双重角度综合考虑规划问题。

如果我们只注意建筑物的平面关系，而忽略竖向概念，忽略对管网综合及绿化的考虑，那么这个规划就容易产生空间上的平淡无味，并且埋下许多内在的矛盾，而影响规划的实现。

因而，我们需要通过详实的调查研究，反复比较调整，从实际出发，尽量尊重场地的地形条件，努力保持原有场地的景观特色，作好高程上的完美安排。

使用地适宜于建构筑物布置、管线敷设、排水防洪等需求，从而作出经济、科学、适用的居住区规划方案。

同理，对地势起伏变化较大的居住区合理进行竖向设计，我们可以设计出有鲜明特色的居住区空间景观环境：在一个住宅区内，环境设计往往需要建筑，广场，交通道路，绿化，水等要素有机结合起来，采用竖向规划方式，安排好不同高程上的建筑出入口，行人和车行道路，停车库，休闲广场，绿化等。

市居住小区技术规范篇一：城市居住区规划设计规范 GB 50180-93(2002年版)城市居住区规划设计规范 GB 50180-93（2002年版）１总则1.0.1 为确保居民基本的居住生活环境，经济、合理、有效地使用土地和空间，提高居住区的规划设计质量，制定本规范。

1.0.2 本规范适用于城市居住区的规划设计。

1.0.3 居住区按居住户数或人口规模可分为居住区、小区、组团三级。

各级标准控制规模，应符合表1.0.3的规定。

1.0. 3a 居住区的规划布局形式可采用居住区-小区-组团、居住区-组团、小区-组团及独立式组团等多种类型。

1.0.4 居住区的配建设施，必须与居住人口规模相对应。

其配建设施的面积总指标，可根据规划布局形式统一安排、灵活使用。

1.0.5 居住区的规划设计，应遵循下列基本原则：1.0.5.1 符合城市总体规划的要求；1.0.5.2 符合统一规划、合理布局、因地制宜、综合开发、配套建设的原则；1.0.5.3 综合考虑所在城市的性质、社会经济、气候、民族、习俗和传统风貌等地方特点和规划用地周围的环境条件，充分利用规划用地内有保留价值的河湖水域、地形地物、植被、道路、建筑物与构筑物等，并将其纳入规划；1.0.5.4 适应居民的活动规律，综合考虑日照、采光、通风、防灾、配建设施及管理要求，创造安全、卫生、方便、舒适和优美的居住生活环境；1.0.5.5 为老年人、残疾人的生活和社会活动提供条件；1.0.5.6 为工业化生产、机械化施工和建筑群体、空间环境多样化创造条件；1.0.5.7 为商品化经营、社会化管理及分期实施创造条件；1.0.5.8 充分考虑社会、经济和环境三方面的综合效益。

1.0.6 居住区规划设计除符合本规范外，尚应符合国家现行的有关法律、法规和强制性标准的规定。

2 术语、代号2.0.1 城市居住区一般称居住区，泛指不同居住人口规模的居住生活聚居地和特指城市干道或自然分界线所围合，并与居住人口规模（30000--50000人）相对应，配建有一整套较完善的、能满足该区居民物质与文化生活所需的公共服务设施的居住生活聚居地。

表1.0.3居住区分级控制规模
1
居住区
小区
组团
一_ -一一一
户數（户）
10000-16000
3000—5000|
300〜1000
人口（人）
30000-50000
10000〜15000
1000^3000
1.0.3a居住区的规划布局形式可采用居住区-小区-組团、居住 区-组团、小区-组团及独立式组团等多种类型。
前 言
根据建设部建标[1998]94号文件《关于印发“一九九八 年工程建设标准制定、修订计划”的通知》要求，对现行国家标 准《城市居住区规划设计规范》（以下简称规范）进行局部修订。
本次规范修订主要包括以下凡个方面：增补老年人设施和停 车场（库）的内容；对分级控制规模、指标体系和公共服务设施 的部分内容进行了适当调整，进一步调整完善住宅日照间距的有 关规定；与相关规范或标准协调，加强了措辞的严谨性。
本规范主编单位：中国城市规划设计研究院。
本规范参编单位：北京市城市规划设计研究院、中国建筑技 术研究院。
主要起草人员：涂英时、吴晟、刘燕辉、杨振华、赵文凯、 张播。
其他参加工作人员：刘国园
关于发布国家标准《城市居住区
'建标[1993]542 号
根据国家计委计综（1987） 250号文的要求.由建设部会同 冇关部门共同制订的《城市居住区规划设计规范》已经有关部门 会审，现批准《城市居住区规划设计规范》GB 50180 - 93为强 制性国家标准，自一九九四年二月一日起执行。
现批准《城市居住区规划设计规范》GB 50180 - 93（2002 年版）局部修订的条文，经此次修改的原条文同时废止。
局部修订的条文及具体内容，将刊登在我部有关网站和近期 岀版的《工程建设标准化》刊物上。

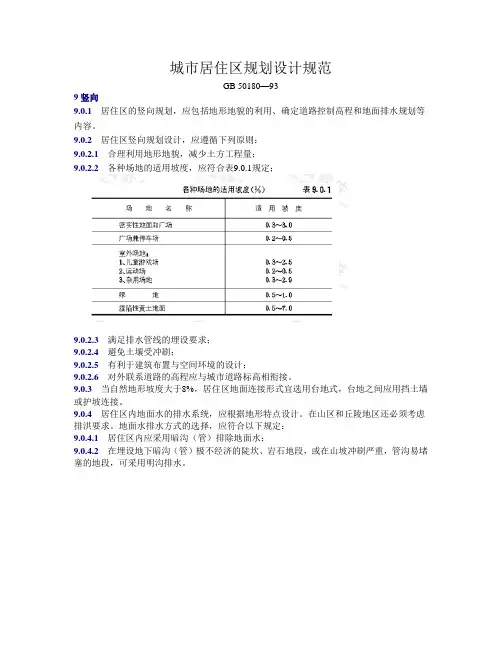

城市居住区规划设计规范
GB 50180—93
9竖向
9.0.1居住区的竖向规划，应包括地形地貌的利用、确定道路控制高程和地面排水规划等内容。

9.0.2居住区竖向规划设计，应遵循下列原则：
9.0.2.1合理利用地形地貌，减少土方工程量；
9.0.2.2各种场地的适用坡度，应符合表9.0.1规定；
9.0.2.3满足排水管线的埋设要求；
9.0.2.4避免土壤受冲刷；
9.0.2.5有利于建筑布置与空间环境的设计；
9.0.2.6对外联系道路的高程应与城市道路标高相衔接。

9.0.3当自然地形坡度大于8%，居住区地面连接形式宜选用台地式，台地之间应用挡土墙或护坡连接。

9.0.4居住区内地面水的排水系统，应根据地形特点设计。

在山区和丘陵地区还必须考虑排洪要求。

地面水排水方式的选择，应符合以下规定：
9.0.4.1居住区内应采用暗沟（管）排除地面水；
9.0.4.2在埋设地下暗沟（管）极不经济的陡坎、岩石地段，或在山坡冲刷严重，管沟易堵塞的地段，可采用明沟排水。

2015-01-03微设计一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。

竖向设计的基本任务：• 进行场地地面的竖向布置• 确定建、构筑物的高程• 拟定场地排水方案• 安排场地的土方工程• 设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m 纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H填/ i地-i整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。

台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。

台阶高差一般以3.0——4.0m为宜（最高4.0——6.0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。

台阶高度也不宜过低，一般不小于1.0m。

3）相邻台阶的连接方式：边坡处理和挡土墙：4）按降雨量划分台阶高度：5）两个的关系：护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。

24
7
8
9
5、人车分流
• 人车分流可为行人提供舒适环境 ，减少 步行距离。
• 主要步道可结合景观轴线及绿化廊道设 置。
• 小区入口人车可分流 、合流。
10
11
12
13

15
二、居住区竖向规划设计的内容
• 1 、 制定利用与改造地形的方案，合理利用地形， 满足各项建设用地的使用要求（前期） 。
• 2 、 确定道路控制点的坐标、标高 ， 以及道路的 坡度、 曲线半径等；
• 3 、 确定建筑的定位、正负零标高及室外地坪的 规划控制标高、室外排水方向。
• 4 、 结合建筑物布置、道路交通、工程管线敷设 ， 设计居住区内其他用地的标高与坡度；
• 5 、 确定挡土墙、护坡等室外防护工程的类型、位 置。
• 组团级道路： 一般人车混行 ，路面宽度为3～5m ， 为满足地下管线的埋设要求， 其两侧建筑控制线宽度非采暖区不小于8m ， 采暖区则不小于10m 。
• 宅间小路： 考虑机动车辆低速缓行的最小通行宽度要求 ， 以及行人步行的舒 适性，一般为2 . 5～3m。
4
3 、居住区 、小区入口及道路技术要求
•
车行入口一般宜放在次要道路及支路上。
• 离主要路口距离大于70米（弧线路沿切点以外）
• 人行人口与车行入口可分开设置或合并设置 ， 各有利弊。
•
道路线形要考虑通车速度 ，转弯半径不宜过小
（大于20~50米） ，路口半径不小于6米
• 尽端道路长度不超过120米 ，在末端、中部结 合停车场地设回车场。
• 居住区道路各构成部分的最小宽度如下。 • （l） 机动车车行道单车道宽3～3.5m ，双车道宽6～6.5m。 • （2） 自行车单车道宽1.5m ，双车道宽2.5m。 • （3） 人行道设于车行道的一侧或两侧 ，布置单排行道树的人行道最小宽度为

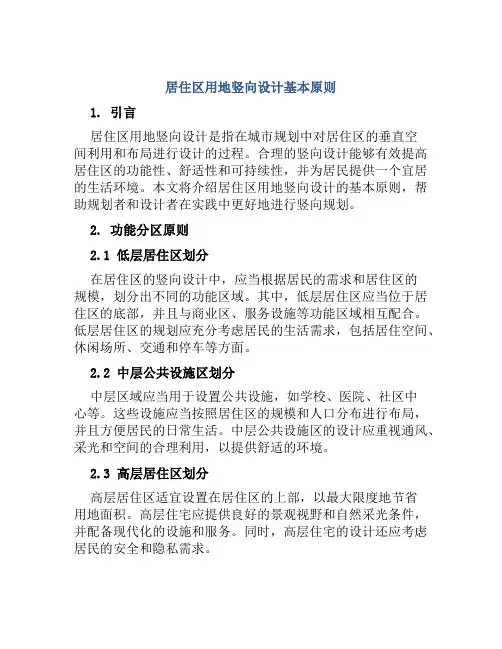

居住区用地竖向设计基本原则1. 引言居住区用地竖向设计是指在城市规划中对居住区的垂直空间利用和布局进行设计的过程。

合理的竖向设计能够有效提高居住区的功能性、舒适性和可持续性，并为居民提供一个宜居的生活环境。

本文将介绍居住区用地竖向设计的基本原则，帮助规划者和设计者在实践中更好地进行竖向规划。

2. 功能分区原则2.1 低层居住区划分在居住区的竖向设计中，应当根据居民的需求和居住区的规模，划分出不同的功能区域。

其中，低层居住区应当位于居住区的底部，并且与商业区、服务设施等功能区域相互配合。

低层居住区的规划应充分考虑居民的生活需求，包括居住空间、休闲场所、交通和停车等方面。

2.2 中层公共设施区划分中层区域应当用于设置公共设施，如学校、医院、社区中心等。

这些设施应当按照居住区的规模和人口分布进行布局，并且方便居民的日常生活。

中层公共设施区的设计应重视通风、采光和空间的合理利用，以提供舒适的环境。

2.3 高层居住区划分高层居住区适宜设置在居住区的上部，以最大限度地节省用地面积。

高层住宅应提供良好的景观视野和自然采光条件，并配备现代化的设施和服务。

同时，高层住宅的设计还应考虑居民的安全和隐私需求。

3. 绿化原则3.1 垂直绿化设计在居住区的竖向设计中，应当注重绿化的布局和设计。

垂直绿化是指在建筑物外墙、阳台、屋顶等垂直空间上进行绿化的设计。

通过垂直绿化，可以增加居住区的景观美感，改善空气质量，提供防护和遮阳等功能。

垂直绿化设计应充分考虑植物的选择、生长环境和养护管理等因素。

3.2 公共绿地设计公共绿地是城市居住区中重要的绿化空间，对于提高居住区的舒适性、环境质量和社区互动具有重要作用。

在竖向设计中，应合理规划公共绿地的位置和面积，并为居民提供丰富的休闲、娱乐和运动设施。

公共绿地的设计应注重景观效果、生态保护和社区功能的统一。

4. 交通布局原则4.1 垂直交通设计在居住区的竖向设计中，垂直交通设计是一个重要的考虑因素。

、居住区用地内各项用地所占比例 的平衡控制指标，应符合表的规定。
13
表3.0.2 居住区用地平衡控制指标（%）
用地构成
居住区 小区
组团
1.住宅用地（R01） 50~60 2.公建用地（R02） 15~25 3.道路用地（R03） 10~18 4.公共绿地（R04） 7.5~18
居住区用地（R） 100
注：居住区道路的边缘指红线；小区路、组团路及宅间小路
的边缘指路面边线。当小区路设人行便道时，其道路边缘指
便道边线。
51
9、竖向
、居住区的竖向规划，应包括地形 地貌的利用、确定道路控制高程和 地面排水规划等内容。
52
居住区竖向规划设计原则
、居住区竖向规划设计，应遵循下列原则： 、合理利用地形地貌，减少土方工程量； 、当自然地形坡度大于8%，居住区地面连接
40
绿地面积计算起止界示意 41
绿化植物种植最低土层厚度
42
树木与建筑物、构筑物外缘最小距离
43
8、居住区内道路分级
8.0.2 、居住区内道路可分为：居住区道路、小区路、 组团路和宅间小路四级。其道路宽度，应符合下 列规定： 、居住区道路：红线宽度不宜小于20ｍ； 、小区路：路面宽6～9ｍ，建筑控制线之间的宽 度，需敷设供热管线的不宜小于14ｍ；供热管线 的无不宜小于10ｍ； 、组团路：路面宽3～5ｍ；建筑控制线之间的宽 度，采暖区不宜小于10ｍ；非采暖区不宜小于8ｍ； 、宅间小路: 路面宽不宜小于ｍ；
确定经济的住宅层数与合理的层数结 构； 、无电梯住宅不应超过六层。在地形起 伏较大的地区，当住宅分层入口时， 可按进入住宅后的单程上或下的层数 计算。
31
６、公共服务设施
、居住区公共服务设施（也称配套公建）， 应包括：教育、医疗卫生、文化体育、商 业服务、金融邮电、社区服务、市政公用 和行政管理及其他八类设施。

2015-01-03微设计一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。

竖向设计的基本任务：• 进行场地地面的竖向布置• 确定建、构筑物的高程• 拟定场地排水方案• 安排场地的土方工程• 设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m 纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H填/ i地-i整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。

台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。

台阶高差一般以3.0——4.0m为宜（最高4.0——6.0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。

台阶高度也不宜过低，一般不小于1.0m。

3）相邻台阶的连接方式：边坡处理和挡土墙：4）按降雨量划分台阶高度：5）两个的关系：护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。

详细规划阶段的竖向规划详细规划阶段竖向规划的方法，一般有设计等高线法、高程箭头法和纵横断面法。

1、设计等高线法以居住区为例，根据规划结构，在己确定的干道网中确定居住小区内的道路线路，定出这些道路的红线。

对每一条道路作纵断面设计，以己确定的城市干道的交叉口的标高及变坡点的标高，定出支路与干道交叉点的设计标高，从而求出每一条路的中心线设计标高。

以道路的横断面，求出红线的设计标高。

居住小区内部的车行道由外面道路引入，起点标高根据相接的城市道路的车行道的设计标高而定。

在布置建筑物时应尽量配合地形，采用多种布置方式，在照顾朝向的条件下，争取与等高线平行，尽量不要过大改动原有的自然等高线或只改变建筑物基底的自然等高线（即定出设计标高）。

要定出建筑物四角的设计标高及室内地坪的设计标高，如建筑物的长边与较密的等高线垂直，也可以错层布置。

设计等高线（或不用设计等高线而只标明一些设计标高）全部标出后，应估算一下土方量，尽量做到土方量基本就地平衡。

2、高程箭头法根据竖向规划设计原则，确定出区内各种建筑物、构筑物的地面标高，道路交叉点、变坡点的标高、以及区内地形控制点的标高，将这些点的标高注在居住区竖向规划图上,并以箭头表示区内各种类用地的排水方向。

高程箭头法的规划设计工作量小，图纸制作快，并且易于变动、修改，为居住区竖向设计一般常用的方法。

缺点是比较初略，确定标高要有充分经验，有些部位的标高不明确，准确性差，仅适用于地形变化比较简单的情况。

为弥补上述不足，在实际工作中也有采用高程箭头法和局部剖面的方法,进行居住区的竖向规划设计。

3、纵横断面法纵横断面法多用于地形比较复杂的地区。

先在所需的居住区平面图上根据需要的精度绘制出方格网，在方格网的每一个交叉点上注明原地面标高和设计地面标高。

沿方格网长轴方向者称为纵断面，沿短轴线方向者称为横断面。

此方法的优点是对规划设计地区的原地形有一个立体的形象概念，容易着手考虑利用或改造地形；缺点是工作量大，花费时间多。

1总则 1.0.1为规范城市⽤地竖向规划基本技术要求，提⾼城市规划质量和规划管理⽔平，制定本规范。

1.0.2本规范适⽤于各类城市的⽤地竖向规划。

1.0.3城市⽤地坚向规划应遵循下列原则： 1安全、适⽤、经济、美观； 2充分发挥⼟地潜⼒，节约⽤地； 3合理利⽤地形、地质条件，满⾜城市各项建设⽤地的使⽤要求； 4减少⼟⽯⽅及防护⼯程量； 5保护城市⽣态环境，增强城市景观效果。

1.0.4城市⽤地坚向规划根据城市规划各阶段的要求，应包括下列主要内容： 1制定利⽤与改造地形的⽅案； 2确定城市⽤地坡度、控制点⾼程、规划地⾯形式及场地⾼程； 3合理组织城市⽤地的⼟⽯⽅⼯程和防护⼯程； 4提出有利于保护和改善城市环境景观的规划要求。

1.0.5城市⽤地竖向规划除执⾏本规划外，尚应符合国家现⾏有关强制性标准的规定。

2术语 2.0.1城市⽤地竖向规划verticalplanningonurbanfield 城市开发建设地区（或地段），为满⾜道路交通、地⾯排⽔、建筑布置和城市景观等⽅⾯的综合要求，对⾃然地形进⾏利⽤、改造，确定坡度、控制⾼程和平衡⼟⽯⽅等⽽进⾏的规划设计。

2.0.2⾼程elevation 以⼤地⽔准作为基准⾯，并作零点（⽔准原点）起算地⾯各测量点的垂直⾼度。

2.0.3⼟⽯⽅平衡equalofcutandfill 在某⼀地域内挖⽅数量与填⽅数量平衡。

2.0.4防护⼯程protectionengineering 防⽌⽤地受⾃然危害或⼈为活动影响造成⼟体破坏⽽设置的保护性⼯程。

如护坡、挡⼟墙、堤坝等。

2.0.5护坡slopeprotection 防⽌⽤地⼟体边坡变迁⽽设置的斜坡式防护⼯程，如⼟质或砌筑型等护坡⼯程。

2.0.6挡⼟墙retaining 防⽌⽤地⼟体边坡坍塌⽽砌筑的墙体。

2.0.7平坡式tinyslopestyle ⽤地经改造成为平缓斜坡的规划地⾯形式。

2.0.8台阶式stagestyle ⽤地经改造成为阶梯式的规划地⾯形式。

城市用地竖向规划规范城市用地的竖向规划规范是指在城市建设过程中，对建筑物的高度、楼层数及分布等进行合理规划和控制，以实现城市空间的高效利用和美观有序的目标。

竖向规划的目的是为了解决日益紧缺的城市用地资源，优化城市空间布局，提高城市的容积率，并达到节约用地、节约能源的效果。

城市用地竖向规划规范包括以下方面：1. 建筑物高度控制：根据城市整体规划和环境条件，制定建筑物高度的上限要求。

例如，对于商业区、市中心区等繁华地段，可以允许建设较高的建筑物，以增加商业和办公用地；而对于住宅区和生态环境敏感区域，则需要严格控制建筑物高度，避免对环境造成负面影响。

2. 楼层数规划：根据城市规划和土地利用情况，合理规划和控制建筑物的楼层数。

楼层数的规划应考虑到交通状况、居民需求和建筑物功能等因素，并制定相应的规范。

例如，对于居住区，可以控制住宅楼层数在一定范围内，以保证居民的舒适度和居住品质。

对于商业区和办公区，可以允许建筑物拥有更多的楼层，以扩大商业和办公用地。

3. 建筑物分布控制：根据城市功能和用地需求，合理规划建筑物的分布。

例如，将商业区和住宅区分离开来，避免商业和居民空间的冲突；将工业区和居住区分开，并设置相应的隔离带，减少工业排放对居民的影响。

4. 空中廊道和公共空地的规划：在城市规划中，应合理规划和保留一定面积的空中廊道和公共空地。

空中廊道可以用于道路、绿化、交通和供水等基础设施的布置和维修，提高城市功能和便利性。

公共空地可以用于公园、广场和休闲设施的建设，提供居民的休闲娱乐场所。

在城市用地竖向规划过程中，需要注意以下几个方面：1. 综合考虑城市整体规划和环境条件：在规划建筑物的高度、楼层数和分布时，需要综合考虑城市整体规划和环境条件，保持与周边建筑物的协调性和一致性。

2. 做好技术和工程方面的研究：竖向规划需要基于科学技术和工程原理进行研究和设计，确保建筑物的结构安全和使用功能。

3. 加强管理和监督：制定详细的竖向规划规范和标准，建立健全的管理和监督体系，加强对建筑物高度、楼层数和分布的审批和监控，避免城市用地的不合理和浪费。

居住区用地竖向设计基本原则_物业经理人居住区用地竖向设计的根本原则1．满意各类用地使用要求，用地的地面坡度可分五类：（1）平坡即坡度在0％～2％之间，建筑及道路可不受地形坡度限制任意布置和安排。

但坡度小于3‰时应留意排水组织。

（2）缓坡坡度在2％～10％的坡地，当坡度在2％～2．5％时，建筑宜平行等高线或与之斜交布置，若垂直等高线，其长度不宜超过30～50米，否则需结合地形作错层、跌落等处理；非机动车道尽可能不垂直等高线布置，机动车道则可随便选线。

地形起伏可使建筑及环境绿地景观丰富多彩；若坡度到达5％～10％时，建筑道路最好平行等高线布置或与之斜交。

如与等高线垂直或大角度斜交，建筑需结合地形设计，作跌落、错层处理。

机动车道需限制其坡长。

（3）中坡即坡度在10％～25％时，建筑应结合地形设计，道路要平行或与等高线斜交迂回上坡。

布置较大面积的平坦场地，填挖土方量甚大。

人行道与等高线作较大角度斜交布置，也需做台阶。

（4）陡坡坡度在20％～25％，这种用地作城市居住区建立用地时，施工不便，费用大，建筑必需结合地形个别设计，不宜大规模开发建立。

在山地城市用地紧急时仍可使用。

（5）急坡坡度大于50％时通常不用于居住区建立。

2．道路容许坡度，在居住区规划中车行道坡度应满意行车要求，市区级道路一般小于6％，困难时可达9％，山区城市局部路段坡度可达12％。

但坡度超过4％，必需限制其长度。

人行道纵坡以不大于5％为宜，大于8％行走费劲，宜采纳踏级。

在道路穿插口纵坡不应大于2％。

广场坡度以0．3％～3％为宜，0．5％～1．5％最正确。

草坪及休息绿地坡度最小0．3％，最大10％。

3．充分利用地形，设计应尽量结合自然地形，削减土石方工程量。

填方、挖方一般应考虑就地平衡、缩短运距。

四周有土源或余方有用处时，可不必过分强调填、挖方平衡，一般状况下土方宁多勿缺，多挖少填，石方则以少挖为宜，尽量使管道和地形很好协作而不增加埋深，尽量保存原有地形作绿化表土。

《城市居住区规划设计规范》GB36879 50180-93(2016 年版）目录1 总则2 术语、代号3 用地与建筑4 规划布局与空间环境5 住宅6 公共服务设施7 绿地8 道路9 竖向10 管线综合11 综合技术经济指标附录A 附图及附表附录B 本规范用词说明附加说明附录A 附图及附表1 总则１总则1.0.1 为确保居民基本的居住生活环境，经济、合理、有效地使用土地和空间，提高居住区的规划设计质量，制定本规范。

1.0.2 本规范适用于城市居住区的规划设计。

1.0.3 居住区按居住户数或人口规模可分为居住区、小区、组团三级。

各级标准控制规模，应符合表 1.0.3 的规定。

1.0.4a 居住区的规划布局形式可采用居住区- 小区- 组团、居住区- 组团、小区-组团及独立式组团等多种类型。

1.0.5 居住区的配建设施，必须与居住人口规模相对应。

其配建设施的面积总指标，可根据规划布局形式统一安排、灵活使用。

1.0.6 居住区的规划设计，应遵循下列基本原则：1.0.5.1 符合城市总体规划的要求；1.0.5.2 符合统一规划、合理布局、因地制宜、综合开发、配套建设的原则；1.0.5.3 符合所在地经济社会发展水平，民族习俗和传统风貌，气候特点与环境条件；1.0.5.3a 符合低影响开发的建设要求，充分利用河湖水域，促进雨水的自然积存、自然渗透、自然净化；1.0.5.4 适应居民的活动规律，综合考虑日照、采光、通风、防灾、配建设施及管理要求，创造安全、卫生、方便、舒适和优美的居住生活环境；1.0.5.5 为老年人、残疾人的生活和社会活动提供条件；1.0.5.6 为工业化生产、机械化施工和建筑群体、空间环境多样化创造条件；1.0.5.7 为商品化经营、社会化管理及分期实施创造条件；1.0.5.8 充分考虑社会、经济和环境三方面的综合效益。

1.0.7 居住区规划设计除符合本规范外，尚应符合国家现行的有关法律、法规和强制性标准的规定。

浅析居住区竖向规划设计摘要：就目前来说，居民生活水平大大提高，对小区服务水平的要求也随之提高，住宅小区的环境建设是小区服务的一部分，良好的小区环境对居民生活质量的提高有很好的促进作用。

而住宅小区的前期规划设计是十分重要且具有现实意义的，因为后期如果发现设计不合理，很难返工或是要造成特别大的时间和经济的损失，也会给居民的生活带来不便。

关键词：居住区；竖向规划设计1引言居住区的竖向设计主要内容是结合居住区的周边环境，针对居住区自身的规划要求，对整个规划区域统筹规划，以现状地形为基础，确定建构筑物结构形态，道路分布，地面排水及绿化景观等整个居住区的规划。

居住区的竖向规划设计，就是要因地而异，合理利用地形、地貌，减少对环境的改造，平衡土石，减少防护工程，还要满足各类管线的铺设，保证水土，具有泄水能力等特点。

确定居住区的标高，妥善衔接各个部分的标高，如外联系的道路的标高与城市道路标高，并做出合理的建筑物排布和空间利用。

2居住区竖向规划设计主要内容及规划设计原则2.1规划设计内容（1）对小区的地形进行合理的规划与利用，尽可能减少土方量的使用，各个建设指标都应更好地满足居民的实际需求，同时还应具有良好的建筑效果。

（2）在实际规划设计过程中，不仅要避免各种不合理状况的存在，如管道和管道之间的交叉或线路与管道之间的冲突等多种情况都应进行充分考虑，尽量保证各种设施之间的统一和协调性。

（3）须确保整个小区排水畅通无阻，这就要求一定要对排水设施和方式进行最为科学合理的规划与设计，从而为小区的住户提供一个安全舒适的居住环境。

（4）土石工程和土方工程之间的平衡问题也应重点关注，避免在工程建设后期出现土石不够用现象的发生，如果后期需要增加运送土石，那么势必会增加一定的运送成本。

2.2规划设计原则（1）合理利用地形。

在进行规划设计的过程中，应合理利用地形、地貌的特点，依据标高与地形特征，规划各类设施，使居住区设计有层次感，并且应注意设计标高与自然地形应相符，尽量减少土方量，减少工程量。

建筑物与边坡或挡土墙的距离要求
高度大于2m的挡土墙和护坡的上缘与建筑间水平距离 不应小于3m，其下缘与建筑间的水平距离不应小于2m。 《城市用地竖向规划规范》(CJJ 83-99) 挡土墙和护坡上、下缘距建筑2m，已可满足布设建筑 物散水、排水沟及边缘种植槽的宽度要求。但上、下 缘有所不同的是上缘与建筑物距离还应包括挡土墙顶 厚度（高差大于1.5m时，应在挡土墙或坡比值大于0.5 的护坡顶面加设安全防护设施），种植槽应可种植乔 木，至少应有1. 2m以上宽度，故应保证3m。下缘种植 槽仅考虑花草、小灌 木和爬藤植物种植。
设计等高线法表示的四种排水方案
三、竖向设计的作图步骤
道路是场地设计的骨架，首先进行场地主要道路 定线。从确定主要道路中线交点、折点、起伏变 化点的标高开始，计算出道路分段长度与坡度， 使道路成为一个高低不同各点相连的立体网架。
根据道路标高确定与道路相邻的场地标高。 根据场地标高确定场地内建筑室内标高。
二、设计地面与自然地面的连接
边坡
边坡是一段连续的斜坡面。为了保证土体和岩石的稳定，斜坡面 必须具有稳定的坡度，称为边坡坡度，一般用高宽比表示。
挡土墙
挡土墙是主要承受土压力，防止土体塌滑的墙式构筑 物，多用砖、毛石和混凝土建造。
当设计地面和自然地形之间有一定高差时，或处在不 良地质处，或者易受水流冲刷导致坍塌滑动的边坡， 当采用一般铺砌护坡不能满足防护要求时，或者用地 受限制地段，宜设置挡土墙。 重力式挡土墙
场地的排水明沟，宜采用矩形或梯形断面。
明沟起点的深度，不宜小于0.2m，矩形明沟的沟底宽度，不应小 于0.4m；梯形明沟的沟底宽度，不应小于0.3m。 明沟的纵坡，不应小于0.3%；在地形平坦的困难地段，不应小于 0.2%。 按流量计算的明沟，沟顶应高于计算水位0.2m以上。
