变压器制作规格书

产 品 名 称：EFD25/25/9 产 品 型 号： 承制方型号： 日 期：
承制方确认 使用方确认
1. 外形尺寸要求 （单位：mm ）
2．环保要求
产品满足欧盟的ROHS 标准要求 3.内部结构图（略） 4. 电气连接图
5. 绕制要求
2.用16mm宽*厚0.05的铜皮贴在磁芯上包一圈并接4脚。

3.产品要真空浸油处理。

4.飞线Ф0.25长度30MM.
6. 电气参数(ELECTRIC CHARACTERICS)
9.材料
10.参考标准
未列入承认书的参数要求，请参考下列标准或相关行业标准：
GB/T 15290-94 电子设备用电源变压器和滤波扼流圈总技术条件。

GB 2423 电工电子产品基本环境试验规程
GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）。

GB 8554 电子和通信设备用变压器和电感器测试方法及试验程序。

GB 4943-2001 信息技术的安全。

SJ 2488 电子设备用变压器、阻流和铁芯噪声测试方法。

SJ 2916-88 彩色电视广播接收机用开关电源变压器总技术条件。

SJ 3270-90 隔离变压器的安全要求。

GJB360A-96 《电子及电气元件试验方法》
IEC1007 《Transformer and inductors for use in electronic and telecommunication equipment—Measuring methods and test procedures》。

绕组层出线端子绕线规格匝数第一层
7-90.1*100励磁线9第二层
1/2/3-4/5/60.1*250励磁线4第三层10-120.1*100励磁线9电感量
磁芯
骨架
底板
耐压测试
温度等级
固定方式
出线方式CCS02404变压器制作规格书
骨架即出线端子。

图纸同名端说明：CLASS F 交代固定，点胶固定 泡Varnish 所有出线均加雪弗龙套管/尼龙绝缘管1.第二层绕组可以分三股出线，进线焊接1/2/3针，出线焊接4/5/6针。

2.严格按照图纸说明的同名端绕线。

3.各绕组层间必须加2层胶带隔离。

3.1脚打白点识别。

绕线制作细节备注
2-4脚 ： 磨中柱保证15uH (误差保证正负百分之10)PQ3230 (DMR95/PC44铁氧体)（东磁或天通磁性）PQ3230_6PIN+6PIN 无1脚-7脚:1000VAC （频率：60Hz、时间：60s）密绕密绕
相关测试信息
名称：变压器
制作单位：******绕组结构疏绕方式密绕。

690v变压器技术规格书690V变压器技术规格书1. 引言变压器是电力系统中常见的电气设备之一，用于改变交流电的电压水平。

本文将介绍一种额定电压为690V的变压器的技术规格。

2. 变压器类型及额定参数该变压器为三相变压器，额定线电压为690V，额定容量为XX kVA。

其结构采用油浸式设计，具有良好的绝缘性能和散热性能。

3. 外观和尺寸该变压器的外壳采用高强度钢板焊接而成，表面经防腐处理，具有较好的耐腐蚀性能。

变压器的尺寸为XXXX mm（长）×XXXX mm（宽）×XXXX mm（高），重量为XXXX kg。

4. 输入和输出参数该变压器的输入为三相交流电，额定电压为690V，额定频率为50Hz。

输出为三相交流电，额定电压为XXXXV，额定频率为50Hz。

5. 绝缘和耐压能力变压器绝缘材料采用高质量的绝缘纸和绝缘油，具有良好的绝缘性能。

绝缘电阻大于XXXX MΩ，耐压强度大于XXXX kV。

6. 散热系统该变压器采用自然冷却方式，具有较好的散热性能。

变压器内部设置有散热器和风道，以提高散热效果。

在额定负载下，变压器的温升低于XXK。

7. 过载和短路保护为了保护变压器免受过载和短路等故障的影响，该变压器配备了过载和短路保护装置。

当负载超过额定容量时，保护装置将自动切断电源，以避免变压器的损坏。

8. 控制和监测系统该变压器配备了控制和监测系统，可以实时监测变压器的工作状态。

监测系统具有故障自诊断和报警功能，可及时发现并处理变压器故障。

9. 安全性能该变压器符合国家和行业的安全标准，具有良好的安全性能。

变压器外壳带有接地螺栓，以确保人身安全。

10. 标志和认证该变压器上标有制造商名称、型号、额定容量、额定电压等标志，并通过了相关的认证和检测。

11. 维护和保养为了确保变压器的正常运行，需要定期进行维护和保养。

维护工作包括检查绝缘油的质量、清洁散热器和风道、检查保护装置的可靠性等。

结论本文介绍了一种额定电压为690V的变压器的技术规格。

目录1．前言 (4)1.1概述: (4)1.2卖方的职责 (4)2相关资料 (4)2.1规范和标准 (4)2.2优先顺序 (5)3供货范围 (5)3.1概述 (6)3.2供货范围 (6)3.3材料 (6)3.4保证 (6)4环境条件及技术参数 (6)4.1概述 (6)4.2区域划分 (7)4.3环境条件 (7)5技术要求: (9)5.1产品型号 (9)5.2技术要求 (9)7检验、试验和证书 (11)7.1检验机构 (11)7.2检验项目和试验内容 (11)7.3证书 (12)7.4铭牌： (12)8性能保证 (13)9油漆和运输 (13)9.1油漆和防护涂层 (13)9.2运输要求 (13)9.3装卸要求 (14)10文件图纸和数据要求 (14)1．前言1.1概述:本规格书适用于珠海天然气液化项目变压器室内的干式变压器，本规格书阐述了对上述变压器的设计、制造、检验、试验及验收、运输保护及安装试运等的最低要求。

1.2卖方的职责卖方应对变压器的设计、制造、供货、检验、验收、试运负有全部责任，保证所提供的变压器满足2.1中所列的标准和规范以及相关规格书的要求。

1.3卖方所提供的变压器及各种附件必须是新的和未经使用的产品。

2相关资料2.1规范和标准卖方所提供10kV全密封油浸式配电变压器的设计、制造、检验、安装及试运应符合或不低于中华人民共和国国家、行业相关法规、规范的要求，并采用如下最新版本的标准及规范进行产品的设计、制造和检验。

执行标准和规范见表2-1。

表2-1设计、制造和检验的标准和规范2.2优先顺序若本规格书与有关的其它规格书、数据表、图纸以及上述规范和标准出现相互矛盾时，应遵照下列优先次序。

·设计文件·本规格书及其附属文件提及规范和标准·其它供参考的规格书对于不能妥善解决的问题，卖方有责任以书面形式通知买方。

卖方若有与以上文件不一致的地方，应在其投标书中予以说明，若没有说明，则被认为完全符合和接受上述文件所有要求。

690V变压器技术规格书
一、输入和输出电压输入电压：690V 输出电压：0-690V
二、额定功率额定功率：100kVA
三、效率效率：≥98%
四、额定负载额定负载：100%
五、冷却方式冷却方式：自然冷却或强制风冷
六、工作环境温度工作环境温度：-25℃至+55℃
七、外形尺寸外形尺寸：根据实际设计而定，具体数值请参考产品规格表。

八、重量重量：根据实际设计而定，具体数值请参考产品规格表。

九、防护等级防护等级：IP23（可选IP00至IP54）
十、噪音水平噪音水平：≤55dB（A）以上为690V变压器的主要技术规格，具体参数可能根据实际应用需求和产品设计进行调整。

请在购买或使用前仔细核对产品规格，如有疑问，请与专业人员或厂家联系。

山西煤销集团古交鑫峰煤业有限公司地面10kV变电所主变技术规格书编制：审核：二0一二年三月十六日审查表矿机电科：年月日矿机电矿长：年月日矿总工程师：年月日矿长：年月日公司机电部：年月日公司分管副总：年月日公司总工程师：年月日审查意见：目录1、总的要求-----------------------------------------------------2、使用条件-----------------------------------------------------3、技术要求-----------------------------------------------------4、设备规范-----------------------------------------------------5、技术文件-----------------------------------------------------6、试验---------------------------------------------------------7、质量保证和管理-----------------------------------------------8、技术服务、设计联络、工厂检验和监造---------------------------9、供方提供必须的备品备件、专用工具-----------------------------1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.2 本书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方应提供符合本规格书和有关最新国家标准、电力行业标准的优质产品。

1.3 本书所使用的标准如与供方所执行标准不一致时，应按较高标准执行。

变压器制作要求型号: EFD20—60V300mA--01产品料号：产品型号：YSY-60V300mAHN01产品名称：YSY-13-18*1W-300mA地址：邮编：电话：传真：邮箱：网址：文件编号图号日期编制审核批准规格书PRODUCE SPECIFICATION DOCUMENTED变压器型号EFD20 输出60V/300mA 页数共3页第2页版本T01一、 原理图 (Schematic): 二、绕组结构图（Machine ）:N4 2 TAPEN1N2N3剖面图N1N3N5N42 TAPE 2 TAPE 2 TAPE N2N5 2 TAPE=WINDING START二、 尺寸图(OUTLINE DIMENSION): Pin ：6+6PIN规 格 书PRODUCE SPECIFICATION DOCUMENTED变压器型号PQ3220输出40V900mA页数共3页 第2页版本T02四、绕制方法(WINDING):NO. 绕组线径*股数起点终点圈数胶带备注1 N1 2UEWΦ0.5*1 3Pin 2Pin 11TS 2TS 一层密绕2 N2 TEX-EΦ0.4*2 12Pin 10Pin 8TS 2TS 二层密绕3 N3 2UEWΦ0.5*1 2Pin 1Pin 11TS 2TS 一层密绕4 N4 2UEWΦ0.2*1 4Pin 5Pin 4TS 2TS 一层密绕5 N5 2UEWΦ0.2*1 7Pin 8Pin 4TS 3TS 一层密绕注意事项: 磁芯用红色胶带，线包用绿色胶带。

剪掉4、9脚五、技术参数(TECHNICAL PARAMETER)：Temp：25℃NO. 测试项目标准值测试脚测试条件1 电感量500uH±5% 3Pin—1Pin 10KHz/1V2 漏感≤10uH 3Pin—1Pin 10KHz/1V，短路其它绕组3 耐压≥AC2500V 初级—次级5mA/min ≥AC1500V 初级—磁芯5mA/min ≥AC1500V 磁芯---次级5mA/min4 绝缘电阻≥50MΩ初级—次级500Vdc ≥10MΩ初级—磁芯500Vdc ≥10MΩ磁芯---次级500Vdc备注(REMARK)：成品真空浸漆;六、材质要求（MATERIAL LIST）:NO.名称（ITEM）材质（MATERIAL）厂商（SUPPLIER）认证号(UL) 备注（Remark）1 变压器骨架BOBBIN电木--- ----- -----2 磁芯CORE PC40 同等------ -----3 漆包线WIRE 耐温130～155℃CHANGZHOUDAY ANG----- -----4 绝缘胶带TAPE 耐温130～155℃MINNESOTA MINING& MFG CO.,LTD.----- -----5 铜箔COPPERFOIL----- YAHUA----- -----6 套管TUBE ------ CHANGBAO 200℃----- -----7 绝缘漆V ARNISH ------ RIPLEY RESIN 155℃----- -----七、其它要求*（Other）:1 变压器表面加贴“PQ3220-40V900mA-T01”标识，无标识判为不合格品；2 骨架槽的方向外面，磁芯与骨架用两层绝缘纸包起来，以固定磁芯于骨架上；。

电力变压器技术规格书1、设备名称：电力变压器2、所处计划资金项目编号：汾煤计发【2011】363号文件河东矿2011年专项资金（自有资金）3、技术规格参数及性能要求：3.1技术规格：3.1.1 S11-M-315/6/0.4KV电力变压器电压等级：6KV/380V容量：315KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.2 S11-M-1000/6/0.4KV电力变压器电压等级：6KV/380V容量：1000KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.3 S11-M-500/6/0.4KV电力变压器电压等级：6KV/380V容量：500KV A频率：50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.4 S11-500/6/0.4KV电力变压器电压等级：6KV/380V容量：500KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.5供方须执行现行国家标准和电力行业标准。

有矛盾时，按要求较高的标准执行。

供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下： GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.5-2003 电力变压器第5部分承受短路的能力GB_T_6451-2008 油浸式电力变压器技术参数和要求JB/T 10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求GB/T 22072-2008 干式非晶合金铁心配电变压器技术参数和要求GB/T 15164-1994 油浸式电力变压器负载导则GB 3096-1993 城市区域环境噪声标准JB/T 10088-2004 6kV～500 kV级电力变压器声级JB/T 3837-1996 变压器类产品型号编制方法3.2性能要求:3.2.1 S11-M-315/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.68KW负载损耗≤4.9KW空载电流≤1.25%短路阻抗4%3.2.2 S11-M-1000/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤1.77KW负载损耗≤12.2KW空载电流≤1.1%短路阻抗4.5%3.2.3 S11-M-500/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.97KW负载损耗≤7KW空载电流≤1.4%短路阻抗4%3.2.4 S11-M-500/6/0.4KV S10-500/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.97KW负载损耗≤7KW空载电流≤1.4%短路阻抗4%3.2.5最高气温40℃，最低气温-20℃，最大日温差25℃。

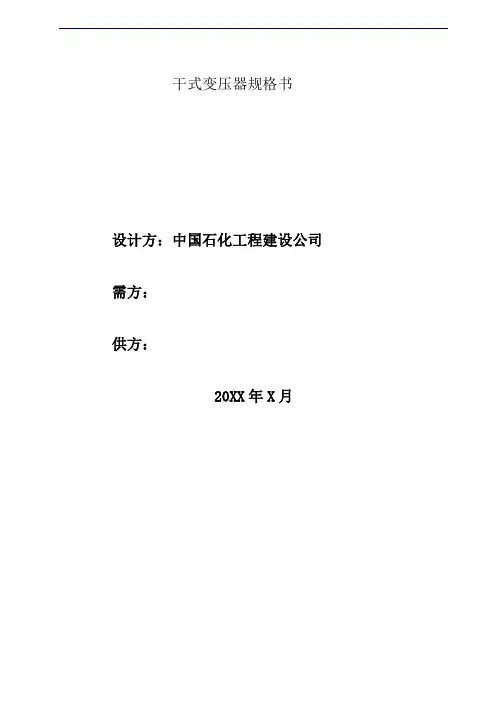

干式变压器规格书设计方：中国石化工程建设公司需方：供方：20XX年X月目录1.适用范围2.总则3.标准规范4.技术条件及要求5.检验和试验6.防腐7.铭牌8.供方责任9.供方文件10.包装、运输要求1.适用范围本规格书为6/0.4kV站用三相封闭干式双绕组变压器设计、选材、制造和检验的最基本的要求。

2.总则2.1本规格书与相关法规、标准、数据表、图纸等之间的任何矛盾应在工程实施阶段由需方负责澄清。

2.2本规定并未对一切技术细节作出规定，也未充分引述相关规范和标准的条文，故在具体工程实施阶段，应要求供方根据工程的实际情况及国家最新标准、规范提供优质产品。

2.3本规定所列标准、规范如与供方所执行的标准不一致时，应按较高标准执行，且供方应充分描述本技术规定与相关法规的不同点。

2.4供方应提供需方要求的全部资料和数据，不应用假设条件及未经实验的数据来掩盖产品参数的缺陷。

2.5应按照相关的标准，包括：IEC标准、国家标准以及行业标准对站用干式双绕组变压器进行制造、检验、试验、包装运输、安装、调试和运行。

2.6为确保设备正确的安装、操作及维修，供方应提供所有必须附加的设备、专用工具和附件及其清单，即使这些设备和工具在相关资料中没有列出。

2.7站用干式双绕组变压器应是经过法定机关检验合格的并经过运行实践考验的、性能优良、技术先进、价格合理的成熟的产品，而不应是试制品或不成熟的产品。

2.8供方应提供本变压器最大及正常的功率消耗数值。

3.标准规范站用干式双绕组变压器的设计、制造和试验应符合本规格书及下列最新版国家标准和国际标准的要求。

所列标准并非全部标准，仅列出了主要标准。

3.1国家标准*GB10228-97干式电力变压器技术参数和要求*GB1094-1996电力变压器*GB6450-86干式电力变压器*GB11021-89电气绝缘的耐热性评定和分级*GB4208-1993外壳防护等级的分类（IP 代码）*GB5273-85变压器，高压电器和套管的接线端子3.2行业标准*DL/T620-1997交流电气装置的过电压保护和绝缘配合3.3国际标准*IEC726干式电力变压器*IEC85电气绝缘的耐热评价和分级*IEC529外壳防护等级*IEC551变压器和电抗器的声级测定4.技术条件及要求4.1使用条件站用干式双绕组变压器应能在下述规定的环境条件下连续运行。
