2016一建市政道路篇—水泥混凝土路面接缝

关 键 词 ： 泥混 凝 土 路 面 ； 缝 ； 工 水 接 施 中图 分 类 号 ： ４ ６２ ６ Ｕ １． １
１ 缩 缝 １ １ 纵 向 缩缝 ．
文 献 标 识 码 ： Ｃ
文 章 编 号 ：０ ８— ３３ ２ Ｌ ）２— ０ １— ２ １０ ３ ８ （ ＯＯ １ ０ ０ ０
当一次铺筑宽度大 于 ４ ５ｍ时或大于 ２个车道 ， ． 应硬 切 纵 向缩 缝 ， 机 械 自动插 人 拉 杆 。 其 切 缝 要 求 与 横 向 切 缝 要 用 求相 同。其位置应 按 车道 宽度 设 置 ， 构造 采 用假 缝 拉杆 其 型 。切 缝 深 度 不 应 小 于 １３ ～ １４ 板 厚 ， 浅 不 得 小 于 ／ ／ 最 ７ ｌ ， 、 缩 缝 宜 同时 切 缝 。 ０ｉｎ 纵 横 ／ ｌ 对 于 钢 筋 混凝 土 路 面 、 面 和 搭 板 纵 向缩 缝 拉杆 可 由连 桥 续钢筋网片延伸穿过纵缝代替 ， 整体 网片钢筋 比拉杆 密度大 得 多 。对 于钢 纤 维 混 凝 土路 面 、 面 和 搭 板 ， 过计 算 分 析 ， 桥 经 假纵缝切 开后 剩余 的裂开断面 内， 固在一块面板裂缝 两侧 锚 的 平直 钢 纤 维 拔 出力 的 总 和 是 其 拉 杆 拔 出力 总 和 的 ２倍 以 上； 两端带锚 固端 的钢纤 维拔 出力是 拉 杆 的 ５倍 以上 。因 此 ， 纤 维 混 凝 土 路 面 切 开 的 纵 向缩 缝 可 不 设 拉 杆 ， 向 施 钢 纵 工缝应设拉杆 。
２．１
纵 向施 工缝
当 一 次 机 械 摊 铺 宽 度 小 于 路 面 总 宽 度 时 ， 设 纵 向施 工 应 缝 ， 置 应 避 开 轮 迹 ， 重 合 或 靠 近 车 道 线 ， 向施 工 缝 为 平 位 并 纵

水泥混凝土路面切缝方法一、切缝的类型1.定向切缝：按照路面行驶方向切割的缝隙，适用于高速公路、国道等。

2.横向切缝：与路面行驶方向垂直切割的缝隙，适用于城市道路、乡村公路等。

二、切缝的原则1.切割缝隙形态：常用的切缝形态包括V型切缝、U型切缝和箱型切缝。

V型切缝适用于高速公路、国道等，U型切缝适用于城市道路、乡村公路等，箱型切缝适用于大型码头、机场等。

2.切割缝隙尺寸：切割缝隙的尺寸应根据道路类型、路面厚度、材料强度以及环境条件等因素进行综合考虑，一般切割缝隙的宽度为1-3厘米，深度为路面厚度的1/3-1/2三、切缝的方法1.机械切割法：使用钻孔机、切割机等机械设备进行切割。

机械切割速度快、效率高，适用于大面积切割。

但是，机械设备对路面有一定损害，需要注意操作技巧。

2.手工切割法：使用手持电锤、角磨机等手工工具进行切割。

手工切割操作相对简单，适用于小面积切割。

但是，手工切割速度慢、效率低，适用于个别切割需要。

3.热压法：使用热压机将热锥盘或热刀加热后压入路面进行切割。

热压法切缝速度适中，切缝面整齐、光滑，适用于较大范围的切割。

4.水刀切割法：使用高压水射流对路面进行切割。

水刀切割法切缝速度快、切缝面整洁、无尘污染，适用于对路面影响较小的切割。

四、切缝的注意事项1.切割前清理路面：切割前需要清理路面上的杂物，确保切割线清晰，切割顺畅。

2.切割时保持直线：切割时需使用导向器等工具来保持切割线的直线，确保切割精度。

3.尺寸控制：切割缝隙的尺寸应控制在规定范围内，避免缝隙过宽或过窄，影响路面的正常使用。

4.安全操作：切割时需佩戴防护眼镜、口罩等个人防护装备，确保工作安全。

总结：水泥混凝土路面切缝是保障路面质量、延长路面使用寿命的重要工作，根据不同的切割需求选择合适的切割方法。

在切割过程中，注意安全操作、提高切割精度，确保切割质量，从而保障路面的完好性和耐久性。

水泥混凝土路面接缝端部如何处理[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】水泥混凝土路面接缝端部如何处理？【解答】1、当混凝土路面与固定构造物相衔接的胀缝无法设置传力杆时，可在毗邻构造物的板端部内配置双层钢筋网；或在长度约为6~10、倍板厚的范围内逐渐将板厚增加20%.2、当混凝土路面与桥梁相接，桥头设有搭板时，应在搭板与混凝土面层板之间设置长6m~10m的钢筋混凝土面层过渡板。

后者与搭板间的横缝采用设拉杆平缝形式，与混凝土面层间的横缝采用设传力杆胀缝形式。

膨胀量大时，应连续设置2~3、条设传力杆胀缝。

当桥梁为斜交时，钢筋混凝土板的锐角部分应采用钢筋网补强。

桥头未设搭板时，宜在混凝土面层与桥台之间设置长10~15m、的钢筋混凝土面层板；或设置由混凝土预制块面层或沥青面层铺筑的过渡段，其长度不小于8m.3、水泥混凝土路面与沥青混凝土路面相接时，其间应设置不少于3m、长的过渡段。

过渡段的路面采用两种路面呈阶梯状叠合布置，其下面铺设的变厚度混凝土过渡板的厚度不得小于200mm.过渡板与混凝土面层相接处的接缝内设置直径25mm、长700mm、间距400mm、的拉杆。

混凝土面层毗邻该接缝的1~2、条横向接缝应设置胀缝。

4、连续配筋混凝土面层与其他类型路面或构造物相连接的端部，应设置锚固结构。

端部锚固结构可采用钢筋混凝土地梁或宽翼缘工字钢梁接缝等形式：1）钢筋混凝土地梁宜采用3~5、个，梁宽宜为400mm~600mm，梁高宜为1200mm~1500mm，间距宜为5m~6m；地梁与连续配筋混凝土面层宜连成整体；2）宽翼缘工字钢梁的底部应锚入钢筋混凝土枕梁内，枕梁长宜为3m、厚宜为200mm、；钢梁腹板与连续配筋混凝土面层端部间应填入胀缝材料。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

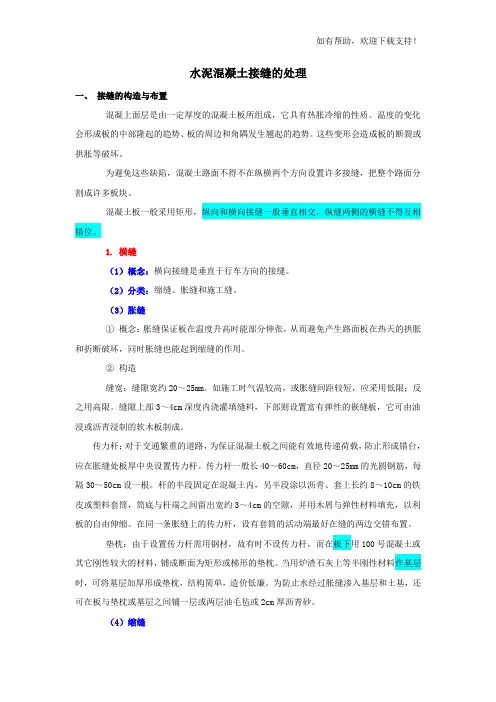

水泥混凝土接缝的处理一、接缝的构造与布置混凝上面层是由一定厚度的混凝土板所组成，它具有热胀冷缩的性质。

温度的变化会形成板的中部隆起的趋势、板的周边和角隅发生翘起的趋势。

这些变形会造成板的断裂或拱胀等破坏。

为避免这些缺陷，混凝土路面不得不在纵横两个方向设置许多接缝，把整个路面分割成许多板块。

混凝土板一般采用矩形，纵向和横向接缝一般垂直相交，纵缝两侧的横缝不得互相错位。

1. 横缝（1）概念：横向接缝是垂直于行车方向的接缝。

（2）分类：缩缝、胀缝和施工缝。

（3）胀缝① 概念：胀缝保证板在温度升高时能部分伸张，从而避免产生路面板在热天的拱胀和折断破坏，同时胀缝也能起到缩缝的作用。

② 构造缝宽：缝隙宽约20～25mm。

如施工时气温较高，或胀缝间距较短，应采用低限；反之用高限。

缝隙上部3～4cm深度内浇灌填缝料，下部则设置富有弹性的嵌缝板，它可由油浸或沥青浸制的软木板制成。

传力杆：对于交通繁重的道路，为保证混凝土板之间能有效地传递荷载，防止形成错台，应在胀缝处板厚中央设置传力杆。

传力杆一般长40～60cm，直径20～25mm的光圆钢筋，每隔30～50cm设一根。

杆的半段固定在混凝土内，另半段涂以沥青、套上长约8～10cm的铁皮或塑料套筒，筒底与杆端之间留出宽约3～4cm的空隙，并用木屑与弹性材料填充，以利板的自由伸缩。

在同一条胀缝上的传力杆，设有套筒的活动端最好在缝的两边交错布置。

垫枕：由于设置传力杆需用钢材，故有时不设传力杆，而在板下用100号混凝土或其它刚性较大的材料，铺成断面为矩形或梯形的垫枕。

当用炉渣石灰上等半刚性材料作基层时，可将基层加厚形成垫枕，结构简单，造价低廉。

为防止水经过胀缝渗入基层和土基，还可在板与垫枕或基层之间铺一层或两层油毛毡或2cm厚沥青砂。

（4）缩缝① 概念：缩缝保证因温度和湿度的降低而收缩时沿该薄弱断面缩裂，从而避免产生不规则的裂缝。

② 构造缝形式及尺寸：缩缝一般采用假缝形式，即只在板的上部设缝隙，当板收缩时将沿此最薄弱断面有规则地自行断裂。
