橡胶-物理性能

橡胶技术指标橡胶技术指标分为物理性能指标、化学性能指标和工艺性能指标等多个方面。

这些指标对于橡胶制品的性能、使用寿命和应用范围有着重要的影响。

下面将分别介绍这些指标的相关内容。

一、物理性能指标1. 抗拉强度：橡胶制品的抗拉强度是指其在受力作用下抵抗拉伸的能力。

常用的测评方法有拉伸试验和拉伸模量测试。

抗拉强度是衡量橡胶拉伸性能的重要指标之一，直接影响着橡胶制品的使用寿命和承载能力。

2. 弹性模量：橡胶弹性模量是指橡胶在受力作用下所表现出的弹性行为。

通过弹性模量的测定，可以了解橡胶的柔软性和弹性回复能力，对于橡胶制品的柔韧性和变形性能有着重要的影响。

3. 硬度：橡胶硬度是指橡胶制品在一定条件下的抗压性能。

硬度分为几种常用的测定方法，如 Shore硬度、Rockwell硬度和Brinell硬度等。

硬度是橡胶制品的一个重要物理指标，可以反映橡胶的柔软度和耐磨性能。

4. 密度：橡胶的密度是指单位体积内的质量。

橡胶的密度直接影响着橡胶制品的重量和密封性能，是产品设计过程中需要考虑的重要参数。

二、化学性能指标1. 耐油性：橡胶在油品浸泡、接触和工作条件下的物理性能稳定性。

耐油性是橡胶制品在工程应用中的一个重要性能指标，在机械设备和汽车等领域有着广泛的应用。

2. 耐老化性：橡胶耐老化性是指橡胶制品在长期使用过程中不易变质和破损的性能。

耐老化性是衡量橡胶品质优劣的重要指标，与橡胶材料的配方和生产工艺有着密切的关系。

3. 耐热性：橡胶的耐热性是指橡胶在高温条件下能保持稳定性能的能力。

耐热性是衡量橡胶在高温环境下使用稳定性以及安全性的重要指标，尤其是在汽车、航空航天等高温环境下的应用中更为重要。

4. 耐腐蚀性：橡胶在酸碱介质中的耐腐蚀能力，主要为了保证橡胶制品在化学介质中的使用性能及稳定性。

对于在化工、医药、食品等领域有着重要的应用价值。

三、工艺性能指标1. 加工成型性：橡胶在成型、模具加工等过程的可塑性和加工性能。

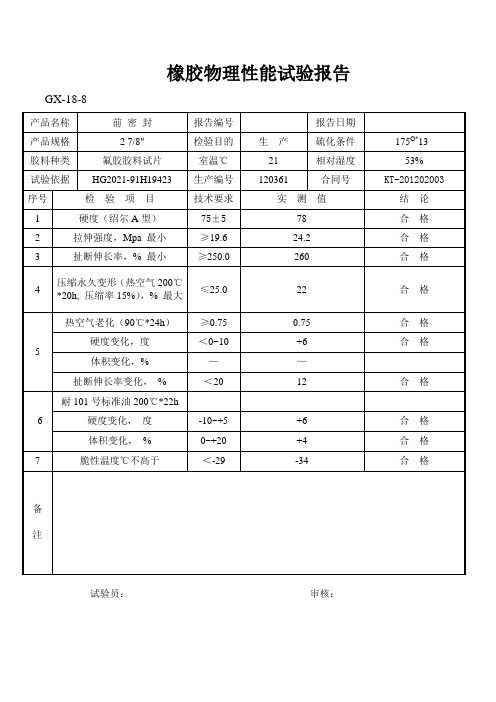

橡胶物理性能试验报告
GX-18-8
产品名称前密封报告编号报告日期
产品规格 2 7/8" 检验目的生产硫化条件175O*13﹐胶料种类氟胶胶料试片室温℃21 相对湿度53%
试验依据HG2021-91H19423 生产编号120361 合同号KT-201202003序号检验项目技术要求实测值结论
1 硬度（绍尔A型）75±578 合格
2 拉伸强度，Mpa 最小≥19.6 24.2 合格
3 扯断伸长率，% 最小≥250.0 260 合格
4 压缩永久变形（热空气200℃
*20h, 压缩率15%），% 最大
≤25.0 22 合格
5 热空气老化（90℃*24h）≥0.75 0.75 合格硬度变化，度＜0~10 +
6 合格体积变化，% ——
扯断伸长率变化，% ＜20 12 合格
6 耐101号标准油200℃*22h
硬度变化，度-10~+5 +6 合格体积变化，% 0~+20 +4 合格
7 脆性温度℃不高于＜-29 -34 合格
备
注
试验员：审核：。

橡胶1250标准-概述说明以及解释1.引言1.1 概述橡胶1250标准是指一种用于橡胶制品的国际标准，其编码为1250。

该标准涵盖了橡胶的物理性质、化学性质以及质量要求等方面，旨在确保橡胶制品的质量与安全性。

橡胶作为一种重要的工业原料，广泛应用于汽车、建筑、电子、医疗等领域。

为了保证橡胶制品的可靠性和稳定性，制定了橡胶1250标准。

该标准通过对橡胶材料的测试和评估，为橡胶制品的生产和使用提供了参考依据。

橡胶1250标准涵盖了橡胶的物理性质，包括硬度、拉伸强度、断裂伸长率等指标。

这些性质的测试可以反映橡胶材料的强度和延展性，进而确定橡胶制品的使用寿命和耐久性。

此外，橡胶1250标准还包括了橡胶的化学性质，如耐油性、耐酸碱性、耐热性等。

这些化学性质的测试可以评估橡胶材料在特定环境下的表现，从而确保橡胶制品在不同工作条件下的稳定性和可靠性。

除了物理性质和化学性质，橡胶1250标准还规定了橡胶制品的质量要求。

这些要求涉及橡胶的外观质量、尺寸精度、重量等方面，旨在确保橡胶制品的外观美观、尺寸准确，并符合相关标准的要求。

橡胶1250标准的制定和遵守，对于橡胶制品的生产厂家、使用者以及相关行业的发展都具有重要意义。

它不仅能够提高橡胶制品的品质、降低生产成本，还能够促进橡胶行业的技术创新和国际交流。

总之，橡胶1250标准是一项关于橡胶制品的国际标准，涵盖了橡胶的物理性质、化学性质以及质量要求等方面。

通过遵守该标准，可以确保橡胶制品的质量和安全性，促进橡胶行业的发展和创新。

文章结构部分的内容包括本文的整体组织结构和各部分的主要内容，旨在为读者提供一种清晰的导读方式，以便更好地理解和阅读全文。

本文主要分为以下几个部分：1. 引言- 1.1 概述- 1.2 文章结构- 1.3 目的在引言部分，我们首先对橡胶1250标准进行概述，介绍该标准的背景、定义和重要性。

接着，我们将详细说明文章的结构和组织方式，以及本文的主要目的。

浅谈橡胶的各种物性与密度的关系前言：在橡胶制品过程中，一般必须测试的物性实验不外乎有：拉伸强度 2、撕裂强度 3、定伸应力与硬度 4、耐磨性 5、疲劳与疲劳破坏6、弹性7、扯断伸长率。

各种橡胶制品都有它特定的使用性能和工艺配方要求。

为了满足它的物性要求需选择最适合的聚合物和配合剂进行合理的配方设计。

首先要了解配方设计与硫化橡胶物理性能的关系。

硫化橡胶的物理性能与配方的设计有密切关系，配方中所选用的材料品种、用量不同都会产生性能上的差异。

1、拉伸强度：是制品能够抵抗拉伸破坏的根限能力。

它是橡胶制品一个重要指标之一。

许多橡胶制品的寿命都直接与拉伸强度有关。

如输送带的盖胶、橡胶减震器的持久性都是随着拉伸强度的增加而提高的。

A：拉伸强度与橡胶的结构有关：分了量较小时，分子间相互作用的次价健就较小。

所以在外力大于分子间作用时、就会产生分子间的滑动而使材料破坏。

反之分子量大、分子间的作用力增大，胶料的内聚力提高，拉伸时链段不易滑动，那么材料的破坏程度就小。

凡影响分子间作用力的其它因素均对拉伸强度有影响。

如NR/CR/CSM这些橡胶主链上有结晶性取代基，分子间的价力大大提高，拉伸强度也随着提高。

也就是这些橡胶自补强性能好的主要原因之一。

一般橡胶随着结晶度提高，拉伸强度增大。

B：拉伸强度还跟温度有关：高温下拉伸强度远远低于室温下的拉伸强度。

C：拉伸强度跟交联密度有关：随着交联密度的增加，拉伸强度增加，出现最大值后继续增加交联密度，拉伸强度会大幅下降。

硫化橡胶的拉伸强度随着交联键能增加而减小。

能产生拉伸结晶的天然橡胶，弱键早期断裂，有利于主健的取向结晶，因此会出现较高的拉伸强度。

通过硫化体系，采用硫黄硫化，选择并用促进剂，DM/M/D也可以提高拉伸强度，（碳黑补强除外，因为碳黑生热作用）。

D：拉伸强度与填充剂的关系：补强剂是影响拉伸强度的重要因素之一，填料的料径越小，比表面积越大、表面活性越大补强性能越好。

结晶橡胶的硫化胶，出现单调下降因为是自补强性非结晶橡胶如丁苯随着用量增加补强性能增加、过度使用会有下降趣向。

橡胶的结构聚合物链的结构对聚合物的基本性能起着决定性的作用。

从链结构上看，橡胶多为碳链聚合物(如乙丙橡胶、天然橡胶等)，C-C单键容易发生内旋;分子量较大的聚二甲基硅氧烷(硅橡胶)主链Si-O键长为0.164nm，键角分别为140°和110°，明显大于C-C单键(0.154nm,109°282)。

因此，它的单键旋转阻力很小，分子链弹性很好，在低温下可作为特种橡胶使用;当主链包含一个孤立的双键时，单键本身不能在内部旋转。

但由于双键两端的非键原子较少，连接双键两端的单键更容易发生内部旋转，如顺式- 1,4 -聚丁二烯和顺式异戊二烯。

这些分子链上含有许多孤立双键的大分子被用作橡胶(商品名称分别为丁二烯和天然橡胶)。

从分子量和分子量分布来看，为了满足产品性能和加工性能的要求，合成橡胶的分子量通常控制在20万聚合物分子量左右数值越大，分子间作力越大。

当子分子数大于链纠缠的临界分子量时，子链之间就会发生纠缠。

这种纠缠类似于物理交联，可以保证橡胶材料具有良好的高弹性。

另一方面，在橡胶加工过程中，通过精炼，使橡胶的分子量分布变宽，使橡胶分子中有更多的极长分子链和极短分子链。

极短的分子链不仅具有良好的流动性，还能在极长的分子链上起到增塑作用，可以显著提高橡胶的加工性能。

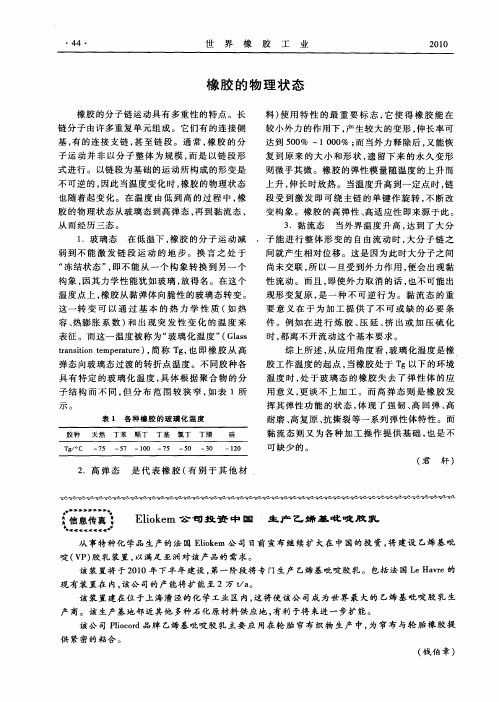

从集料结构来看，橡胶在室温下是一种无定形聚合物，但如果温度降低到足够低(低于橡胶的玻璃化转变温度)，橡胶也可以结晶。

对于橡胶材料，希望它的结晶度低，因为结晶度高会使橡胶硬化，失去弹性，但少量的结晶可以提高橡胶的强度。

拉伸还能促进橡胶的结晶，如天然橡胶在室温下结晶非常缓慢;它需要很长时间才能结晶，但如果它被拉伸，就会产生瞬间结晶，一旦被外力移走就会融化。

橡胶的分子运动由于橡胶在常温下为非晶态聚合物,因而链段是其最主要的运动单元。

由于链段运动需要克服内摩擦力,当链段受力后,从一种平衡状态转变到与外力相适应的平衡状态时往往需要一定时间,所以形变总是落后于外力,表现出对时间的依赖性。

橡胶件物理机械性能技术参数要求为了确保橡胶件使用性能的的要求，现将橡胶的基本物理性能做如下要求：1、丁腈胶：拉伸强度>12MPa，扯断伸长率>320%；耐油【90#汽油（70%）+乙醇（30%）】48h后体积变化率为0～25%；有金属骨架的重量变化率为0～+15%；经100O C×24h后拉伸强度保持率>85%，扯断伸长保持率>70%，硬度增加0～+10度；经-35O C×3h不脆裂。

2、天然胶：A高强度的拉伸强度>16MPa，扯断伸长率>480%；经70O C×70h后拉伸强度保持率>85%，扯断伸长率保持>75%，硬度变化0～+15度。

耐臭氧橡胶制品在50pph m×40O C×72h后无龟裂，试片在50pph m×40O C×48h拉伸20%无龟裂。

B一般的拉伸强度>13MPa，扯断伸长率>450%；经70O C×70h后拉伸强度保持率>85%，扯断伸长率保持>75%，硬度变化0～+15度。

耐臭氧橡胶制品在50pph m×40O C×72h后无龟裂，试片在50pph m×40O C×48h拉伸20%无龟裂。

3、三元乙丙胶：拉伸强度>12MPa，扯断伸长率>400%，耐臭氧200pph m×40O C×96h拉伸40%后无龟裂；经120O C×70h后拉伸强度保持率>85%，扯断伸长保持率>75%，硬度增加0～+10度；经-35O C×22h后硬度变化0～+20度，1min后基本复原。

4、硅胶：拉伸强度>4.5MPa，扯断伸长率>320%（220—320），经200O C×70h后拉伸强度保持率>85%，扯断伸长保持率>75%，硬度变化0～+10度；经-50O C×5h后不脆裂。

各种橡胶制品的检测项目和检测标准详情各种橡胶制品的检测项目和检测标准一、橡胶物理性能检测1、硫化橡胶物性检测邵尔A型硬度、拉伸性能、撕裂性能、压缩疲劳生热、压缩永久变形、耐老化、屈挠龟裂、伸张疲劳、屈挠龟裂、裂口增长、低温脆性、弹性、耐磨性、热老化性能、耐臭氧性能、剥离强度、耐液体试验等。

2、未硫化橡胶的物性检测未硫化橡胶通常指生胶和混炼胶，未硫化胶性能的测试主要为加工生产服务。

包括门尼粘度、门尼焦烧测定、胶料初期硫化性能测试，胶料硫化特性测试等。

二、橡胶化学性能分析橡胶原材料质量检验涉及到的原材料包括：生胶（天然橡胶）、合成胶（复合橡胶、顺丁橡胶、丁苯橡胶、氯丁橡胶等）、炭黑、防老剂（对苯二胺类、4020、4010NA、RD等）、促进剂（M、DM、CZ、NS、NOBS、TMTD等）、硫化剂（硫磺、DCP等）、活化剂（硬脂酸、氧化锌等）、软化剂（芳烃油、环烷油）、粘合剂（钴盐）、增粘剂（酚醛树脂等）、无机补强剂（白炭黑、陶土等）、加工助剂（分散剂、硅烷偶联剂）等。

橡胶原材料及制品环保检测橡胶制品中的致癌物质多环芳烃检测、油品中按IP346标准检测多环芳烃含量、重金属含量、Rosh检测以及高关注度物质（SVCH）等。

橡胶析出物质检测橡胶制品表面经常发生喷霜现象，不但影响产品的外观，而且影响产品的性能。

分析析出物为何种物质，方便调整工艺或配方，生产出更优质的产品。

各种橡胶制品检测标准一、减震器类：HG 2864-1997 车辆用橡胶缓撞器HG/T 3080-2009防震橡胶制品用橡胶材料HG/T 2866-2003 橡胶护舷JT/T 4-2004 公路桥梁板式橡胶支座JT 391-2009 公路桥梁盆式橡胶支座TB/T 1893-2006 铁路桥梁板式橡胶支座TB/T 2331-2004 铁路桥梁盆式橡胶支座JG 118-2000 建筑隔震橡胶支座HG/T 2289-2001 可曲挠橡胶接头JT/T 327-2004 公路桥梁伸缩装置HG/T 3328-2006 铁路混凝土枕轨下用橡胶垫板JT/T 529-2004 预应力混凝土桥梁用塑料波纹管GB/T 17955-2009桥梁球型支座GB 20688.4-2007橡胶支座第4部分普通橡胶支座二、胶辊类：HG/T 2287-2008 印刷胶辊HG/T 2447-2003 胶辊第4部分印染胶辊HG/T 2446-2005 胶辊第5部分造纸胶辊HG/T 2445-2005 胶辊第6部分电子打字（印）机胶辊HG/T 2697-2001 胶辊第二部分聚氨酯胶辊HG/T 2013-2001胶辊第三部分织物预缩橡胶毯三、汽车类：HG/T 2196-2004 汽车用橡胶材料分类系统GB/T 12730-2008 一般传动用窄V带HG/T 2578-1994 汽车液压制动缸用橡胶护罩HG/T 2491-2009汽车用输水橡胶软管和纯胶管HG/T 3088-1999 车辆门窗橡胶密封条集装箱门框密封条GB/T15846-2006四、橡胶手套：AQ6102-2007 耐酸（碱）手套AQ6101-2007 橡胶耐油手套GB 7543-2006 一次性使用灭菌橡胶外科手套GB 10213-2006 一次性使用医用橡胶检查手套HG/T 2888-1997 橡胶家用手套五、橡胶铺地材料类：HG/T 2015-2003 橡胶海绵地毯衬垫HG/T 3747.1-2004橡塑铺地材料第1部分橡胶地板HG/T 3747.2-2004橡塑铺地材料第2部分橡胶地砖六、橡胶鞋：HG/T 2017-2000 普通运动鞋HG/T 2016-2001 篮排球运动鞋HG/T 2870-1997 乒乓球运动鞋HG/T 3085-1999 橡塑冷粘鞋HG/T 2018-2003 轻便胶鞋HG/T 2019-2001 黑色雨靴（鞋）HG/T 2020-2001 彩色雨靴（鞋）HG/T 2401-1992 工矿靴HG/T 2182-2008 棉胶鞋HG/T 2494-2005 布面童胶鞋HG/T 2495-2007 劳动鞋七、密封制品材料：HG/T 2810-2008 往复运动橡胶密封圈材料HG/T 2811-1996 旋转轴唇形密封圈橡胶材料GB/T 9877-2008液压传动旋转轴唇形密封圈设计规范GB/T 15326-1994 旋转轴唇形密封圈外观质量GB/T 13871.1-2007 密封元件为弹性体材料的旋转轴唇形密封圈第1部分：基本尺寸和公差HG/T 2021-1991 耐高温滑油O型橡胶密封圈材料GB/T 3452.2-2007 液压气动用O形橡胶密封圈第2部分：外观质量检验规范HG/T 3089-2001 燃油用O形橡胶密封圈材料HG/T 2181-2009 耐酸碱橡胶密封件材料HG/T 2579-2008 普通液压系统用０形橡胶密封圈材料GB/T 3452.1-2005 液压气动用O形橡胶密封圈第1部分尺寸系列及公差GB/T3452.2-2007 液压气动用O形橡胶密封圈第2部分：外观质量检验规范GB/T 12002-1989 塑料门窗用密封条HG/T 3099-2004建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范TB /T 1964-1987 客车门窗用密封条JB/T 7757.2-2006机械密封用O形橡胶圈JC/T 946-2005混凝土和钢筋混凝土排水管用橡胶密封圈JC/T 483-2006 聚硫建筑密封胶HG/T 3326-2007采煤综合机械化设备橡胶密封件用胶料JC/T 748-1987（1996）预应力与自应力钢筋混凝土管用橡胶密封圈GJB 250A-1996耐液压油和燃油丁腈橡胶胶料规范GB/T 15325-1994往复运动橡胶密封圈外观质量GB/T 10708.1-2000往复运动橡胶密封圈结构尺寸系列第一部分单向密封橡胶密封圈GB/T 10708.2-2000往复运动橡胶密封圈结构尺寸系列第二部分双向密封橡胶密封圈GB/T 10708.3-2000往复运动橡胶密封圈结构尺寸第三部分橡胶防尘密封圈GB5135.11-2006自动喷水灭火系统第11部分：沟槽式管接件JC/T976-2005道桥嵌缝用密封胶GB/T 21873-2008橡胶密封件给、排水管及污水管道用接口密封圈材料规范HG2865-1997汽车液压制动橡胶皮碗HG2950-1999汽车制动气室橡胶隔膜GJB 5258-2003航空橡胶零件及型材用胶料规范八、胶带类：GB/T524-2007平型传动带GB/T1171-2006一般传动用普通V带GB/T7984-2001运输带具有橡胶或塑料覆盖层的普通用途织物芯输送带GB/T9770-2001普通用途钢丝绳芯输送带HG/T2297-1992耐热输送带GB/13552-2008汽车多楔带HG/T3647-1999耐寒输送带GB/T13487-2002一般传动用同步带HG/2014-2005钢丝绳牵引阻燃输送带HG/T2442-2001洗衣机V带HG/2539-1993钢丝绳芯难燃输送带HG/T2577-2006橡胶或塑料提升带GB/T10822-2003一般用途织物芯阻燃输送带GB/T20786-2006橡胶履带GB 13552-2008九、汽车多楔带：GB/T 10716-2000 同步带拉伸性能试验方法GB 10717-1989 同步带齿剪切强度试验方法GB/T 7762-2003 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验GB/T 1682-1994 硫化橡胶低温脆性的测定单试样法GB/T 3512-2001硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 11545-2008 带传动汽车工业用V带疲劳试验GB/T 3686-1998 三角带全截面拉伸性能试验方法GB 12732-2008 汽车V带GB/T 7762-2003 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验GB 16897-1997 制动软管FMVSS 106 制动软管GB 16897-1997 制动软管FMVSS 106 制动软管GB 16897-1997 制动软管FMVSS 106 制动软管。

橡胶力学性能测试标准(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除序号标准号 :发布年份标准名称(仅供参考)1 GB 1683-1981 硫化橡胶恒定形变压缩永久变形的测定方法2 GB 1686-1985 硫化橡胶伸张时的有效弹性和滞后损失试验方法3 GB 1689-1982 硫化橡胶耐磨性能的测定(用阿克隆磨耗机)4 GB 532-1989 硫化橡胶与织物粘合强度的测定5 GB 5602-1985 硫化橡胶多次压缩试验方法6 GB 6028-1985 硫化橡胶中聚合物的鉴定裂解气相色谱法7 GB 7535-1987 硫化橡胶分类分类系统的说明8 GB/T 11206-1989 硫化橡胶老化表面龟裂试验方法9 GB/T 11208-1989 硫化橡胶滑动磨耗的测定10 GB/T 11210-1989 硫化橡胶抗静电和导电制品电阻的测定11 GB/T 11211-1989 硫化橡胶与金属粘合强度测定方法拉伸法12 GB/T 1232.1-2000 未硫化橡胶用圆盘剪切粘度计进行测定第1部分:门尼粘度的测定13 GB/T 12585-2001 硫化橡胶或热塑性橡胶橡胶片材和橡胶涂覆织物挥发性液体透过速率的测定(质量法)14 GB/T 12829-2006 硫化橡胶或热塑性橡胶小试样(德尔夫特试样)撕裂强度的测定15 GB/T 12830-1991 硫化橡胶与金属粘合剪切强度测定方法四板法16 GB/T 12831-1991 硫化橡胶人工气候(氙灯)老化试验方法17 GB/T 12834-2001 硫化橡胶性能优选等级18 GB/T 13248-1991 硫化橡胶中锰含量的测定高碘酸钠光度法19 GB/T 13249-1991 硫化橡胶中橡胶含量的测定管式炉热解法20 GB/T 13250-1991 硫化橡胶中总硫量的测定过氧化钠熔融法21 GB/T 13642-1992 硫化橡胶耐臭氧老化试验动态拉伸试验法22 GB/T 13643-1992 硫化橡胶或热塑性橡胶压缩应力松弛的测定环状试样23 GB/T 13644-1992 硫化橡胶中镁含量的测定 CYDTA滴定法24 GB/T 13645-1992 硫化橡胶中钙含量的测定EGTA滴定法25 GB/T 13934-2006 硫化橡胶或热塑性橡胶屈挠龟裂和裂口增长的测定(德墨西亚型)26 GB/T 13935-1992 硫化橡胶裂口增长的测定27 GB/T 13936-1992 硫化橡胶与金属粘接拉伸剪切强度测定方法28 GB/T 13937-1992 分级用硫化橡胶动态性能的测定强迫正弦剪切应变法29 GB/T 13938-1992 硫化橡胶自然贮存老化试验方法30 GB/T 13939-1992 硫化橡胶热氧老化试验方法管式仪法31 GB/T 14834-1993 硫化橡胶与金属粘附性及对金属腐蚀作用的测定32 GB/T 14835-1993 硫化橡胶在玻璃下耐阳光曝露试验方法33 GB/T 14836-1993 硫化橡胶灰分的定性分析34 GB/T 15254-1994 硫化橡胶与金属粘接180°剥离试验35 GB/T 15255-1994 硫化橡胶人工气候老化(碳弧灯)试验方法36 GB/T 15256-1994 硫化橡胶低温脆性的测定(多试样法)37 GB/T 15584-1995 硫化橡胶在屈挠试验中温升和耐疲劳性能的测定第一部分:基本原理38 GB/T 15905-1995 硫化橡胶湿热老化试验方法39 GB/T 16585-1996 硫化橡胶人工气候老化(荧光紫外灯)试验方法40 GB/T 16586-1996 硫化橡胶与钢丝帘线粘合强度的测定41 GB/T 16589-1996 硫化橡胶分类橡胶材料42 GB/T 1681-1991 硫化橡胶回弹性的测定43 GB/T 1682-1994 硫化橡胶低温脆性的测定单试样法44 GB/T 1684-1985 硫化橡胶短时间静压缩试验方法45 GB/T 1685-1982(1989) 硫化橡胶在常温和高温下压缩应力松弛的测定46 GB/T 1687-1993 硫化橡胶在屈挠试验中温升和耐疲劳性能的测定第2部分:压缩屈挠试验47 GB/T 1688-1986 硫化橡胶伸张疲劳的测定48 GB/T 1689-1998 硫化橡胶耐磨性能的测定 (用阿克隆磨耗机)49 GB/T 1690-2006 硫化橡胶或热塑性橡胶耐液体试验方法50 GB/T 1692-1992 硫化橡胶绝缘电阻率测定51 GB/T 1693-1981(1989) 硫化橡胶工频介电常数和介质损耗角正切值的测定方法52 GB/T 1693-2007 硫化橡胶介电常数和介质损耗角正切值的测定方法53 GB/T 1694-1981(1989) 硫化橡胶高频介电常数和介质损耗角正切值的测定方法54 GB/T 1695-2005 硫化橡胶工频击穿电压强度和耐电压的测定方法55 GB/T 16996-1997 硫化橡胶暴露于自然气候或人工光后性能变化的评定56 GB/T 17782-1999 硫化橡胶压力空气热老化试验方法57 GB/T 17783-1999 硫化橡胶样品和试样的制备化学试验58 GB/T 18864-2002 硫化橡胶工业用抗静电和导电产品电阻极限范围59 GB/T 19208-2003 硫化橡胶粉60 GB/T 19242-2003 硫化橡胶在压缩或剪切状态下蠕变的测定61 GB/T 19243-2003 硫化橡胶或热塑性橡胶与有机材料接触污染的试验方法62 GB/T 20028-2005 硫化橡胶或热塑性橡胶应用阿累尼鸟斯图推算寿命和最高使用温度63 GB/T 2439-2001 硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定64 GB/T 2942-1991 硫化橡胶与织物帘线粘合强度的测定 H 抽出法65 GB/T 3511-2001 硫化橡胶或热塑性橡胶直接自然气候老化试验方法66 GB/T 3512-2001 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验67 GB/T 3513-2001 硫化橡胶与单根钢丝粘合力的测定抽出法68 GB/T 3514-1992 硫化橡胶中游离硫含量的测定亚硫酸钠法69 GB/T 4497-1984 硫化橡胶全硫含量的测定氧瓶燃烧法70 GB/T 4499-1997 硫化橡胶中防老剂的测定薄层色谱法71 GB/T 528-1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定72 GB/T 529-1999 硫化橡胶或热塑性橡胶撕裂强度的测定(裤形、直角形和新月形试样)73 GB/T 532-1997 硫化橡胶或热塑性橡胶与织物粘合强度的测定74 GB/T 533-1991 硫化橡胶密度的测定75 GB/T 5723-1993 硫化橡胶或热塑性橡胶试验用试样和制品尺寸的测定76 GB/T 6029-1996 硫化橡胶中促进剂的检定薄层色谱法77 GB/T 6030-1985 硫化橡胶中炭黑分散度的测定显微照相法78 GB/T 6031-1998 硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD)79 GB/T 6033-1985 硫化橡胶赵氏及邵坡尔硬度试验方法80 GB/T 6034-1985 硫化橡胶压缩耐寒系数的测定81 GB/T 6035-1985 硫化橡胶拉伸耐寒系数的测定82 GB/T 6036-2001 硫化橡胶或热塑性橡胶低温刚性的测定(吉门试验)83 GB/T 6037-1985 硫化橡胶高温拉伸强度和扯断伸长率的测定84 GB/T 7755-2003 硫化橡胶或热塑性橡胶透气性的测定85 GB/T 7756-1987 硫化橡胶透气性的测定恒压法86 GB/T 7757-1993 硫化橡胶或热塑性橡胶压缩应力应变性能的测定87 GB/T 7758-2002 硫化橡胶低温性能的测定温度回缩法(TR试验)88 GB/T 7759-1996 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定89 GB/T 7760-2003 硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定 90°剥离法90 GB/T 7762-2003 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验91 GB/T 7763-1987 硫化橡胶溶胀指数测定方法92 GB/T 9865.1-1996 硫化橡胶或热塑性橡胶样品和试样的制备第一部分:物理试验93 GB/T 9867-1988 硫化橡胶耐磨性能的测定(旋转辊筒式磨耗机法)94 GB/T 9870.1-2006 硫化橡胶或热塑性橡胶动态性能的测定第1部分:通则95 GB/T 9871-1988 硫化橡胶老化性能的测定(拉伸应力松弛试验)1. 吴晓辉, ASTM D638 Tensile Testing of Plastics,ISO 527. 2008.2. ASTM D 395-03 Standard Test Methods for Rubber Property-Compression Set.3. ASTM 标准号ABCDEFGP.4. ASTM 橡胶产品测定—化学分析.5. 汤龙臣, DL-T 627-2004 绝缘子用常温固化硅橡胶防污闪涂料. 2004.6. GB 1232-1982橡胶粘度的测定（用门尼粘度计）. 1982.7. GB 1452~1453-87 非金属夹层结构或芯子试验方法Test method for nonmetal sandwish construction or cores. 1987.8. GB 1683-1981 硫化橡胶恒定形变压缩永久变形的测定方法.9. GB 1684-1985 硫化橡胶短时间静压缩试验方法.10. GB 1685-1982 硫化橡胶在常温和高温下压缩应力松弛的测定. 1982.11. GB 1685-1982(1989) 硫化橡胶在常温和高温下压缩应力松弛的测定.12. GB 1686-1985 硫化橡胶伸张时的有效弹性和滞后损失试验方法.13. GB 1688-1986 硫化橡胶伸张疲劳的测定.14. GB 1689-82硫化橡胶耐磨性能的测定（用阿克隆磨耗机）. 1982.15. GB 1693-1981 硫化橡胶介电常数和介质损耗角正切值的测定方法.16. GB 1694-1981(1989) 硫化橡胶高频介电常数和介质损耗角正切值的测定方.17. 孙业斌, GB 2423.1-89 电工电子产品基本环境试验规程.18. 孙业斌, GB 2424.1-89 电子电工产品基本环境试验规程高温低温试验导则.19. GB 4497-1984 硫化橡胶全硫含量的测定氧瓶燃烧法.20. GB 4883-1985 数据的统计处理和解释正态样本异常值的判断和处理. 1985.21. GB 5577-1985 合成橡胶牌号规定.22. GB 5602-1985 硫化橡胶多次压缩试验方法.23. GB 6030-1985 硫化橡胶中炭黑分散度的测定显微照相法.24. GB 6033-1985 硫化橡胶赵氏及邵坡尔硬度试验方法.25. GB 6034-1985 硫化橡胶压缩耐寒系数的测定.26. GB 6035-1985 硫化橡胶拉伸耐寒系数的测定.27. GB 6037-1985 硫化橡胶高温拉伸强度和扯断伸长率的测定.28. GB 7036.1-1997 充气轮胎内胎第1部分汽车轮胎内胎.29. GB 7756-1987 硫化橡胶透气性的测定恒压法.30. GB 7763-1987 硫化橡胶溶胀指数测定方法.31. GB 7986-1997 输送带滚筒摩擦试验方法.32. GB 8827-88 防老剂甲.33. GB 9744-1997 载重汽车轮胎.34. GB 9867-88 硫化橡胶耐磨性能的测定（旋转滚筒式磨耗机法）. 1988.35. GB 9867-1988 硫化橡胶耐磨性能的测定(旋转辊筒式磨耗机法).36. GB 9868-1988 橡胶获得高于或低于常温试验温度通则.37. GB 9869-88 橡胶胶料硫化特性的测定（圆盘振荡硫化仪法）. 1988.38. GB 9871-1988 硫化橡胶老化性能的测定.39. GB 9896-88橡胶获得高于或低于常温实验温度通则. 1988.40. GB 11206-1989 硫化橡胶老化表面龟裂试验方法.41. GB 11208-1989 硫化橡胶滑动磨耗的测定.42. GB 11210-1989 化橡胶抗静电和导电制品电阻的测定.43. GB 11211-1989 硫化橡胶与金属粘合强度测定方法拉伸法.44. GB 11409.4-89 橡胶防老剂、硫化促进剂加热减量的测定方法.45. GB 11409.5-89 橡胶防老剂、硫化促进剂筛余物的测定方法.46. GB 11409.8-89 橡胶防老剂、硫化促进剂粘度的测定方法旋转粘度计法.47. GB 15603-1995 常用化学危险品贮存通则.48. GB-T1233-1992 橡胶初期硫化特性的测定门尼粘度法.49. GB-T1681-1991 硫化橡胶回弹性测定.50. GB-T1687-1993 硫化橡胶在屈挠实验中温升和耐疲劳性能的测定第2部分：压缩屈挠实验.51. GB-T3672.1-2002 橡胶制品的公差第1部分尺寸公差.52. GB-T3672.2-2002 橡胶制品的公差第2部分几何公差.53. GB-T5720-1993 O型橡胶密封圈试验方法.54. GB-T7759-1996 硫化橡胶、热塑性橡胶常温高温和低温下压缩永久变形的测定.55. GB-T11409.7-1989 橡胶防老剂硫化促进剂灰分的测定.56. 王磊, GB-T13022-1991 塑料薄膜拉伸试验方法. 1991.57. GB-T14832-1993 橡胶材料与液压流体的相容性试验.58. 汤龙臣, GB-T 528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定. 1998.59. GB-T 529-1999 硫化橡胶或热塑性橡胶撕裂强度的测定(裤形、直角形和新月形试样).60. GB-T 531-1992硫化橡胶邵氏A硬度试验方法. 1992.61. GB-T 532-1997 硫化橡胶或热塑性橡胶与织物粘合强度的测定.62. GB-T 533-1991 硫化橡胶密度的测定.63. GB-T 1190-2001 工程机械轮胎技术要求.64. GB-T 1232.1-2000 未硫化橡胶用圆盘剪切粘度计进行测定第1部分门尼粘度的测定.65. GB-T 1681-1991 硫化橡胶回弹性的测定.66. GB-T 1682-1994 硫化橡胶低温脆性的测定单试样法.67. GB-T 1687-1993?硫化橡胶在屈挠试验中温升和耐疲劳性能的测定第2部分压缩屈挠试验.68. GB-T 1689-1998 硫化橡胶耐磨性能的测定 (用阿克隆磨耗机).69. GB-T 1690-2006 硫化橡胶或热塑性橡胶耐液体试验方法.70. GB-T 1692-1992 硫化橡胶绝缘电阻率测定.71. GB-T 1695-2005 硫化橡胶工频击穿电压强度和耐电压的测定方法.72. 汤龙臣, GB-T 2406-1993 塑料燃烧性能试验方法氧指数法. 1993.73. 汤龙臣, GB-T 2408-1996 塑料燃烧性能试验方法水平法和垂直法. 1996.74. GB-T 2439-2001 硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定.75. 石浩, GB-T 2918-1998 塑料试样状态调节和试验的标准环境. 1998.76. 石浩, GB-T 2918 塑料试样状态调节和试样的标准环境. 1998.77. GB-T 2941-91 橡胶试样环境调节和试验的标准温度、湿度及时间. 1991.78. GB-T 2941-2006橡胶物理试验方法试样制备和调节通用程序.79. GB-T 2942-1991 硫化橡胶与织物帘线粘合强度的测定 H抽出法.80. GB-T 3358.1-1993 统计学术语第1部分一般统计术语. 1993.81. GB-T 3358.2-1993 统计学术语第2部分统计质量控制术语. 1993.82. GB-T 3358.3-1993 统计学术语第3部分试验设计术语. 1993.83. GB-T 3511-2001 硫化橡胶或热塑性橡胶直接自然气候老化试验方法.84. GB-T 3512-2001 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验.85. GB-T 3513-2001 硫化橡胶与单根钢丝粘合力的测定抽出法.86. GB-T 3514-1992 硫化橡胶中游离硫含量的测定亚硫酸钠法.87. GB-T 3684-2006 运输带导电性规范和试验方法.88. GB-T 4086.1-1983 统计分布数值表正态分布.89. GB-T 4499-1997 硫化橡胶中防老剂的测定薄层色谱法.90. GB-T 5723-1993 硫化橡胶或热塑性橡胶试验用试样和制品尺寸的测定.91. GB-T 6029-1996 硫化橡胶中促进剂的检定薄层色谱法.92. GB-T 6031-1998 硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD).93. GB-T 6036-2001 硫化橡胶或热塑性橡胶低温刚性的测定(吉门试验).94. GB-T 7124-86 胶粘剂拉伸剪切强度测定方法(金属对金属）The method for determination of strength properties of adhesive in shear by tension loading(Metal to metal). 1986.95. GB-T 7755-2003 硫化橡胶或热塑性橡胶透气性的测定.96. GB-T 7757-1993 硫化橡胶或热塑性橡胶压缩应力应变性能的测定.97. 王文波, GB-T 7757-1993硫化橡胶或热塑性橡胶压缩应力应变性能的测定. 1993.98. GB-T 7758-2002 硫化橡胶低温性能的测定温度回缩法(TR试验).99. GB-T 7759-1996 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定. 100. GB-T 7760-2003 硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定90°剥离. 101. GB-T 7762-2003 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验.102. GB-T 8170-1987 中华人民共和国国家标准数值修约规则. 1987.103. GB-T 8826-2003 防老剂 RD.104. GB-T 8828-2003 防老剂 4010NA.105. GB-T 9865.1-1996 硫化橡胶或热塑性橡胶样品和试样的制备第一部分物理试验. 106. 李鹏, GB-T 10006-1988 塑料薄膜和薄片摩擦系数测定方法. 1988.107. 汤龙臣, GB-T 10808-2006 高聚物多孔弹性弹性材料撕裂强度的测定. 2006.108. GB-T 11407-2003 硫化促进剂M.109. GB-T 11408-2003 硫化促进剂DM.110. GB-T 11409.1-95 橡胶防老剂、硫化促进剂熔点测定方法.111. GB-T 11409.2-95 橡胶防老剂、硫化促进剂结晶点测定方法.112. GB-T 11409.3-2003 橡胶防老剂、硫化促进剂软化点的测定.113. GB-T 11409.6-2003 橡胶防老剂、硫化促进剂表观密度的测定.114. GB-T 12585-2001 硫化橡胶或热塑性橡胶橡胶片材和橡胶涂覆织物挥发性液体透过速率的测定(质量法).115. GB-T 12829-2006 硫化橡胶或热塑性橡胶小试样(德尔夫特试样)撕裂强度的测定. 116. GB-T 12830-1991 硫化橡胶与金属粘合剪切强度测定方法四板法.117. GB-T 12831-1991 硫化橡胶人工气候(氙灯)老化试验方法.118. GB-T 12833-2006 橡胶和塑料撕裂强度和粘合强度测定中的多峰曲线分析.119. GB-T 12834-2001 硫化橡胶性能优选等级.120. GB-T 13248-1991 硫化橡胶中锰含量的测定高碘酸钠光度法.121. GB-T 13249-1991 硫化橡胶中橡胶含量的测定管式炉热解法.122. GB-T 13250-1991 硫化橡胶中总硫量的测定过氧化钠熔融法.123. GB-T 13642-1992 硫化橡胶耐臭氧老化试验动态拉伸试验法.124. GB-T 13643-1992 硫化橡胶或热塑性橡胶压缩应力松弛的测定环状试样.125. GB-T 13644-1992 硫化橡胶中镁含量的测定 CYDTA滴定法.126. GB-T 13645-1992 硫化橡胶中钙含量的测定EGTA滴定法.127. GB-T 13934-1992 硫化橡胶裂口增长的测定. 化工行业标准汇编橡胶物理和化学试验方法 1997, 1992.128. GB-T 13934-2006 硫化橡胶或热塑性橡胶屈挠龟裂和裂口增长的测定(德墨西亚型). 129. GB-T 13935-1992 硫化橡胶裂口增长的测定.130. GB-T 13935-1992 硫化橡胶裂口增长的测定. 1992.131. GB-T 13936-1992 硫化橡胶与金属粘接拉伸剪切强度测定方法.132. GB-T 13937-1992 分级用硫化橡胶动态性能的测定强迫正弦剪切应变法.133. GB-T 13938-1992 硫化橡胶自然贮存老化试验方法.134. GB-T 13939-1992 硫化橡胶热氧老化试验方法管式仪法.135. GB-T 14647-1993 氯丁橡胶 CR121.136. GB-T 14834-1993 硫化橡胶与金属粘附性及对金属腐蚀作用的测定.137. GB-T 14835-1993 硫化橡胶在玻璃下耐阳光曝露试验方法.138. GB-T 14836-1993 硫化橡胶灰分的定性分析.139. GB-T 15254-1994 硫化橡胶与金属粘接180°剥离试验.140. GB-T 15255-1994 硫化橡胶人工气候老化(碳弧灯)试验方法.141. GB-T 15256-1994 硫化橡胶低温脆性的测定(多试样法).142. GB-T 15584-1995 硫化橡胶在屈挠试验中温升和耐疲劳性能的测定第1部分：基本原理. 1995.143. GB-T 15584-1995 硫化橡胶在屈挠试验中温升和耐疲劳性能的测定第一部分基本原理. 144. GB-T 15905-1995 硫化橡胶湿热老化试验方法.145. GB-T 16585-1996 硫化橡胶人工气候老化（荧光紫外灯）实验方法.146. GB-T 16585-1996 硫化橡胶人工气候老化(荧光紫外灯)试验方法.147. GB-T 16586-1996 硫化橡胶与钢丝帘线粘合强度的测定.148. GB-T 16589-1996 硫化橡胶分类橡胶材料.149. GB-T 16996-1997 硫化橡胶暴露于自然气候或人工光后性能变化的评定.150. GB-T 17782-1999 硫化橡胶压力空气热老化试验方法.151. GB-T 17783-1999 硫化橡胶样品和试样的制备化学试验.152. GB-T 18864-2002 硫化橡胶工业用抗静电和导电产品电阻极限范围.153. GB-T 19208-2003 硫化橡胶粉.154. GB-T 19242-2003 硫化橡胶在压缩或剪切状态下蠕变的测定.155. GB-T 19243-2003 硫化橡胶或热塑性橡胶与有机材料接触污染的试验方法.156. GB-T 20028-2005 硫化橡胶或热塑性橡胶应用阿累尼鸟斯图推算寿命和最高使用温度. 157. GBZ 147-2002 X射线防护材料衰减性能的测定.158. GJB 130.6-86 胶接铝蜂窝夹层结构和芯子平面剪切试验方法Test method for flatwise shear properties of adhesive-bonded aluminum honeycomb-sandwich structure and core1986.159. 孙业斌, GJB 150.1-86 军用设备环境试验方法.160. GJB 446-88 胶粘剂90°剥离强度试验方法（金属与金属）Test method for 90° peel strength of adhesiv es (metal to metal). 1988.161. GJB 标准名称.162. HB 5426-89 胶接耐久性评定用多节点剥离试验方法. 1989.163. HG 2369-1992 橡胶塑料拉力机技术条件.164. HG-T 2096-2006 硫化促进剂CBS.165. HG-T 2344-1992 硫化促进剂 TETD (二硫化四乙基秋兰姆).166. 程绍杨, HG-T 2729-1995 硫化橡胶与薄片摩擦系数的测定滑动法. 1995.167. HG-T 3644-1999 防老剂4020.168. ISO 2782-1977 硫化橡胶——透气性的测定——恒压法. ISO 2782-1977, 1977. 169. 姜广明, 版本说明. 2008.170. 标准名称.171. 标准名称(仅供参考).172. 姜广明, 拉伸.173. 拉伸撕裂测试表.174. 硫化橡胶屈挠龟裂的测定. 1992.175. 硫化橡胶——硬度的测定（硬度在30至85IRHD之间）. ISO, 1979.176. 姜广明, 密度及溶胀表格.177. 食品用塑料标准.178. 塑料材料测试标准. 2006.179. 国务院, 塑料材料测试标准.180. 炭黑第一部分吸碘值的测定.181. 炭黑加热减量的测定.182. 橡胶类材料试验项目及试验规范.183. 橡胶类相关国家标准总目录大全.。

橡胶材料的物理性质橡胶是一种具有较高弹性的材料，广泛应用于各个领域。

在研究和应用中，人们对橡胶材料的物理性质进行了深入的探索和了解。

本文将围绕橡胶材料的物理性质展开论述，包括弹性行为、热特性、电性质和光学性质。

一、弹性行为橡胶具有良好的弹性，即在外力作用下能够发生形变，而在外力去除后能够回复原状。

这种特性使得橡胶在众多应用中得到广泛应用。

1. 弹性模量弹性模量是评价材料抗弹性形变的重要参数。

橡胶的弹性模量较小，使得其在受力时能够承受一定的形变而不易发生破坏。

这使得橡胶成为了可靠的减震和缓冲材料。

2. 线性和非线性弹性橡胶材料在受力下表现出两种不同的弹性行为：线性弹性和非线性弹性。

在小应力下，橡胶呈现出线性弹性，即应变与应力成正比；而在大应力范围内，橡胶材料会呈现出非线性弹性，即应变与应力之间存在非线性关系。

二、热特性橡胶材料的热特性对其在高温或低温环境下的应用至关重要。

以下将介绍橡胶材料的热胀缩性和导热性。

1. 热胀缩性橡胶材料具有较高的热胀缩性，即在温度升高时会产生体积膨胀，温度下降时会产生体积收缩。

这一特性需要在应用中予以考虑，以避免因热胀缩引起的尺寸和形状变化。

2. 导热性橡胶材料的导热性较差，是一种优良的绝缘材料。

这使得橡胶常被应用于电气绝缘材料、导热垫等领域。

三、电性质橡胶材料在电性质方面表现出一系列独特特点，主要包括绝缘性、耐电弧性和耐电流性。

1. 绝缘性橡胶材料对电流的导电性极低，表现出很好的绝缘性能。

这使得橡胶常被用作电缆绝缘材料、绝缘手套等。

2. 耐电弧性橡胶材料具有良好的耐电弧性能，能够在电弧的作用下保护接触物体不受损害。

这一特性使得橡胶材料在电工行业中得到广泛的应用。

3. 耐电流性橡胶材料能够承受一定的电流而不损坏，能够在一定程度上抵抗电流的流动。

这使得橡胶材料可以应用于电缆和电力设备等领域。

四、光学性质橡胶材料在光学性质方面表现出一定的特性。

主要包括透明性、折射率和散射性。

各种橡胶物理化学性能1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。

缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。

使用温渎犯围：约－60℃～＋80℃。

制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。

特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。

2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。

性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。

缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。

使用温度范围：约－50℃～＋100℃。

主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。

3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。

优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。

缺点是强度较低，抗撕裂性差，加工性能与自粘性差。

使用温度范围：约－60℃～＋100℃。

一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。

4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。

化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。

它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。

使用温度范围：约－50℃～＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。

5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。

这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。

第一章橡胶鞋底物理性能检测标准和方法
一、检测范围
本标准主要测试橡胶鞋底的硬度、比重、撕裂、延伸、耐磨、老化、吐霜、弯折、耐黄变等，但一些特殊工作鞋物性如：耐酸、耐碱、耐油、耐寒、绝缘、导电等不在测试范围内。

二、测试条件
1、测试室温都在23±2℃中进行；
2、测试机台都是采用台湾高铁全套检测设备进行检测；
3、机台必须在校正后进行测试；
三、测试项目和测试方法
1、硬度（橡胶邵尔硬度计A型法）
取实体和试片进行测试，，其厚度规定在4-6MM之间。

在实体和试片上取三点进测试，3秒钟生读数，一般不要用力过大。

保持1KG 力即可，否则测试不准确。

硬度计算方法为：三点硬度之平均值，不过点取行越多，硬度就越接近实体硬度。

2、比重（微电脑比重天平法）
取实体和试片进行测试，其规格为2CM*2CM*0.1CM，重量需在5-10G之间。

取测试2片，取平均值。

计算公式为：比重（g/cm3）= ——空气中的重量——————————
度空气中重量-水中重量
第二章各类型体标准
一、把自我当作顾客，以顾客眼光看待品质。

二、控制品质的内在因素和外在因素。

三、把握制品的允许接受范围。

掌握标准尺度。

四、注重制品的外观整洁、形象。

五、根据顾客要求，以标准制品让顾客满意。

橡胶物理性能报告1. 引言本报告旨在对橡胶的物理性能进行全面分析和评估。

通过对橡胶样本的实验测试和数据分析，我们将深入研究橡胶的弹性、硬度和耐磨性等关键性能指标，为进一步研究和应用提供有力的依据。

2. 实验方法为了准确测量橡胶的物理性能，我们采用了以下实验方法：2.1 弹性测试通过使用万能材料测试机，我们对橡胶样本进行了拉伸实验。

在测试过程中，我们记录了橡胶样本在不同应变下的应力数据，并计算得出了应力-应变曲线。

2.2 硬度测试为了评估橡胶的硬度，我们使用了一款硬度计对样本进行了硬度测试。

测试过程中，我们按照ASTM标准将硬度计按垂直于橡胶表面的方向施加一定的压力，并记录了所需的压力数值。

2.3 耐磨性测试为了了解橡胶的耐磨性能，我们采用了磨损实验。

在实验中，我们使用了磨损试验机对橡胶样本进行了旋转磨损测试，并记录了磨损前后样本的质量变化。

3. 实验结果与讨论3.1 弹性测试结果根据弹性测试实验数据，我们得到了橡胶样本的应力-应变曲线。

曲线显示了橡胶在不同应变下的应力变化情况。

通过分析曲线的斜率，我们可以确定橡胶的弹性模量和屈服强度等重要参数。

3.2 硬度测试结果通过硬度测试，我们得到了橡胶样本的硬度数值。

硬度数值反映了橡胶的抗压能力和柔软程度。

较高的硬度数值表明橡胶较为坚硬，而较低的硬度数值则表明橡胶较为柔软。

3.3 耐磨性测试结果耐磨性测试结果显示了橡胶样本经过旋转磨损后的质量变化。

我们观察到，磨损后橡胶样本的质量有所减小，这表明橡胶具有一定的耐磨性能。

4. 结论通过对橡胶的物理性能进行实验测试和数据分析，我们得出以下结论：1.橡胶具有良好的弹性特性，具备较高的弹性模量和屈服强度。

2.橡胶的硬度较低，表现出较好的柔软性和抗压能力。

3.橡胶具有一定的耐磨性能，可以在一定程度上抵抗磨损。

综上所述，我们对橡胶的物理性能进行了全面的评估和分析。

这些结果对于进一步研究橡胶的特性和应用具有重要意义，并为相关领域的工程和设计提供了指导和参考。

橡胶与各指标的关系
橡胶是一种多功能的聚合物材料，具有良好的重组性和抗疲劳性能，
因此在许多工业领域中得到广泛应用，例如汽车制造、空气压缩机制造等。

橡胶在使用过程中需要考虑的各项指标可以分为3类：力学性能指标、物理性能指标和热性能指标。

1、力学性能指标
其中最重要的指标是橡胶材料的弹性模量，即橡胶材料在应力的作用
下的变形量，表现为橡胶的弹性变形程度。

此外，橡胶材料还具有良好的
抗拉强度、抗压强度、耐磨性等性能。

2、物理性能指标
橡胶的物理性能指标主要包括抗拉应力、泊松比、抗压应力、抗粘性、耐普通溶剂的抗拆分性和耐特殊溶剂的抗拆分性。

这些指标表示了橡胶的
受力变形能力以及对苛刻环境条件的适应性。

3、热性能指标
橡胶的热性能指标主要包括热变形温度、耐热强度、耐热变形温度、
热膨胀系数等。

这些指标反映了橡胶材料在高温下的变形性能，以及其对
高温环境的抵抗能力。

以上是橡胶与各指标的关系。

橡胶是一种重要的工程材料，其力学、
物理、热性能的指标必须满足一定的要求，以保证其在高温和高压下的正
常使用，有效地应用到工业领域中去。

配方与各种物性之间的关系:各种橡胶制品都有它特定的使有用性能和工艺要求.为了满足它的物性要求需选择最适合的聚合物和配合剂进行合理的配方设计.首先要了解配方设计与硫化橡胶物理性能的关系.硫化橡胶的物理性能与配方的设计有密切关系，配方中所选用的材料品种、用量不同都会产生性能上的差异.一、拉伸强度拉伸强度是制品能够抵抗拉伸破坏的根限能力.它是橡胶制品一个重要指标之一.许多橡胶制品的寿命都直接与拉伸强度有关.如输送带的盖胶、橡胶减震器的持久性都是随着拉伸强度的增加而提高的. 拉伸强度与橡胶的结构有关，分了量较小时，分子间相互作用的次价健就较小.所以在外力大于分子间作用时、就会产生分子间的滑动而使材料破坏.反之分子量大、分子间的作用力增大，胶料的内聚力提高，拉伸时链段不易滑动，那么材料的破坏程度就小.凡影响分子间作用力的其它因素均对拉伸强度有影响.如NR/CR/CSM这些橡胶主链上有结晶性取代基，分子间的价力大大提高，拉伸强度也随着提高.也就是这些橡胶自补强性能好的主要原因之一.一般橡胶随着结晶度提高，拉伸强度增大.拉伸强度还根温度有关，高温下拉伸强度远远低于室温下的拉伸强度.拉伸强度根交联密度有关，随着交联密度的增加，拉伸强度增加，出现最大值后继续增加交联密度，拉伸强度会大幅下降.硫化橡胶的拉伸强度随着交联键能增加而减小.能产生拉伸结晶的天然橡胶，弱键早期断裂，有利于主健的取向结晶，因此会出现较高的拉伸强度.通过硫化体系，采用硫黄硫化，选择并用促进剂，DM/M/D也可以提高拉伸强度，（碳黑补强除外，因为碳黑生热作用），拉伸强度与填充剂的关系，补强剂是影响拉伸强度的重要因素之一，填料的料径越小，比表面积越大、表面活性越大补强性能越好.结晶橡胶的硫化胶，出现单调下降因为是自补强性非结晶橡胶如丁苯随着用量增加补强性能增加、过度使用会有下降趣向.低不和橡胶随着用量的增加达到最在值可保持不变. 拉伸强度与软化剂的关系加入软化剂会降低拉伸强度，但少量加入，一般在开练机7份以下，密练机在5份以下会改善分散，有利于提高拉伸强度.软化剂的不同对拉伸强度降低的程度也不同.一般天然橡胶适用于植物油类.非极性橡胶用芳烃油如SBR/IR/BR. .如IIR /EPDM用石腊油、环烷油.NBR/CR 用DBP/DOP.之类. 提高拉伸强度的其它放法有，用橡胶与树脂共混、橡胶化学改性、填料表面改性（如加桂烷等）二、撕裂强度橡胶的撕裂是由于材料中的裂纹或裂口受力时迅速扩大开裂而导至破坏现象.撕裂强度与拉伸没有直接关系.在许多情况下撕裂与拉伸是不成正比的.一般情况下，结晶橡胶比非结晶橡胶撕裂强高.撕裂强度与温度有关.除了天然橡胶外，高温下撕裂强度均有明显地下降.碳黑、白炭黑填充的橡胶其撕裂强度有明显地提高.撕裂强度与硫化体系有关.多硫键有较高的撕裂强度.硫黄用量高撕裂强度高.但过多的硫黄用量撕裂强度会显着地降低.使用平坦性较好的促进剂有利于提高撕裂强度. 撕裂强度与填充体系有关，各种补强填充如、碳黑、白炭黑、白艳华、氧化锌等，可获较高的撕裂强度.某些桂烷等偶联剂可以提高撕裂强度.通常加入软化剂会使撕裂强度下降.如石腊油会使丁苯胶的撕裂强度极为不利.而芳烃油就变化不大.如CM/NBR用酯类增塑剂比其它软化剂就影响小多了.三、定伸应力与硬度定伸应力与硬度是橡胶材料的刚度重要指标，是硫化胶产生一定形变所需要的力，与较大的拉伸形变有关，两者相关性较好，变化规律基本一至.橡胶分子量越大，有效交联定伸应力越大.为了得到规定的定伸应力，可对分子量较小的橡胶适当提高交联密度.凡能增加分子间作用力的结构因素.都能提高硫化胶的网洛抵抗变形能力.如CR/NBR/PU/NR等有较高的定伸应力.定伸应力与交联密度影响极大.不论是纯胶还是补强硫化胶，随着交联密度的增加，定伸应力与硬度也随之直线增加.通常是通过对硫化剂、促进剂、助硫化剂、活性剂等品种的调节来实现的.含硫的促进对提高定伸应力更有显着的效果.多硫健有利于提高定伸应力.填充剂能提高制品的定伸应力、硬度.补强性能越高、硬度越高，定伸应力就越高.定伸应力随着硬度的增加，填充的增加越高.相反软化剂的增加，硬度降低，定伸应力下降.除了增加补强剂外还有并用烷基酚醛树脂硬度可达95度、高苯乙烯树脂.使用树脂RS、促进剂H并用体系硬度可达85度等等.四、耐磨性耐磨耗性能表征是硫化胶抵抗摩察力作用下因表面破坏而使材料损耗的能力.是与橡胶制品使用寿命密切相关的力学性能.它的形式有； 1.磨损磨耗，在摩擦时表面上不平的尖锐的粗糙物不断地切割、乱擦.致使橡胶表面接触点被切割、扯断成微小的颗粒，从橡胶表面脱落下来、形成磨耗 .磨耗强度与压力成正比与拉伸强度成反比.随着回弹性提高而下降. 2.疲劳磨耗，与摩擦面相接触的硫化胶表面，在反复的过程中受周期性的压缩、剪切、拉伸等变形作用，使橡胶表面产生疲劳，并逐渐在其中产生微裂纹.这些裂纹的发展造成材料表面的微观剥落.疲劳磨耗随着橡胶的弹性模量、压力提高而增加，随着拉伸强度的降低而和疲劳性能变差而加大. 3.巻曲磨耗，橡胶下光滑的表面接触时，由于磨擦力的作用，使硫化胶表面不平的地方发生变形，并被撕裂破坏，成巻的脱落表面. 耐磨性能和硫化胶的主要力学性能有关.在设计配方时要设法平衡各种性能之间的关系.耐磨性与胶种之间关系最大，一般来讲NBR>BR>SSBR>SBR（EPDM）>NR>IR （IIR）>CR 耐磨性与硫化体系有关，适量地提高交联徎度能提高耐磨性能.单硫健越多耐磨性越好，这就是半有效硫化体系的耐磨性最好的道理.用CZ做第一促进剂的耐磨性能要比其它促进剂好，最佳的补强剂用量会提高一定的耐磨性能.合理地使用软化剂会能最小地降低耐磨性.如天然胶、丁苯胶用芳烃油. 有效地使用防老剂，可防止疲劳老化.提高碳黑的分散性可提高耐磨性能. 使用桂烷表面处理剂改性可大大地提高耐磨性能. 采用橡塑共混来提高耐磨性能，如丁睛与聚氯乙烯并用，所制造的纺织皮结. 用丁睛与三元尼龙并用，丁晴与酚醛树脂并用. 添加固体润滑剂和减磨性材料.如丁睛胶橡胶胶料中添加石墨、二硫化钼、氮化硅、碳纤维，可使硫化胶的磨擦系数降低，提高其耐磨性能.五，疲劳与疲劳破坏.硫化胶受到交变应力作用时，材料的结构和性能发生变化的现象叫疲劳.随着疲劳过徎的进行，导至材料破坏的现象叫做疲劳破坏. 1. 橡胶结构的影响，玻璃化温度低的橡胶耐疲劳性能好.有极性基团的橡胶耐疲劳性能差.分子内有庞大基团或侧基的橡胶，耐疲劳性能差、结构序列规整的橡胶，容易聚向结晶，耐疲劳性差. 2. 橡胶硫化体系影响，单硫健的硫化体系，疲劳性能最小，耐疲劳性能好，增加交联剂的用量会使硫化胶的疲劳性能下降.所以应尽量减少交联剂的用量. 3. 填充剂的影响，补强性能越小的填充剂影响越小，填充剂用量越大影响越大，应尽量少用填充剂. 4. 软化体系的影响，尽可能选用软化点低的非粘稠性软化剂；软化剂的用量尽可能多一些，相反高粘度软化剂不宜多用，如松焦油的耐疲劳性差，脂类增塑剂的耐疲劳性就好.六，弹性橡胶最宝贵特性是弹性.高弹性源于橡胶分子运动，完全由卷曲分子的构象变化所造成的，除去外力后能立即恢复原状，称理想的弹性体.橡胶分子之间的作用会妨碍分子链段运动，表现出粘性或粘度.所以说橡胶的特性是既有弹性又有粘性.影响弹性的因素有形变大小、作用时间、温度等.橡胶分子间的作用增大，分子链的规整性高时，易产生拉伸结晶，有利于强度提高，显示出高弹性.在通用橡胶中的天然、顺丁胶弹性最好，其次是丁睛、氯丁.丁苯与丁基较差. 弹性与交联密度有关，随着交联密度的增加，硫化胶的弹性增加，并出现最大值，交联密继续增加弹性呈下的趣势.适当地提高流化程度对弹性有利.在高弹性配合中选用硫黄与CZ并用、与促进D并用硫化胶的回弹性较高，滞后损失小. 弹性与填充体系有关，提高含胶率是提高弹性的最直接、最有效的办法，补强性越好的填充对弹性越不利. 弹性与软化剂的关系.软化剂与橡胶的相溶性有关，相溶性越小，弹性越差.如天然、顺丁、丁基加石腊油，优于加环烷油.丁睛加DOP 优于使用环烷油、芳烃油.一般来说增塑剂会降低橡胶的弹性，应尽量少用增塑剂.七，扯断伸长率（延伸率）扯断伸长率与拉伸强度有关，只有具有较高的拉伸强度，保证其在变形过程中不受破坏，才会有较高的伸长率.一般随着定伸应力和硬度增大则扯断伸长率下降，回弹性大、永久变形小，则扯断伸长率大.不同的橡胶，它的扯断伸长率不同，天然胶它的含胶率在80%以上时它的扯断伸长率可达1000%.在形变时易产生塑性流动的橡胶也会有较高的伸长率.如丁基橡胶. 扯断伸长率随着交联密度的提高而降低.制造高定伸制品，硫化程度不宜过高，可以稍欠硫或降低硫化剂用量.增加填充剂的用量会降低扯断伸长率，结构越高的补强剂，扯断伸长率越低，曾加软化剂的用量，可以获较大的扯断伸长。
