地源热泵故障诊断

地源热泵系统的能效测试及故障诊断的探讨余意;李玉云;陈焰华;蒋修英;马勇;胡先芳【摘要】为提高地源热泵能效测试的科学性和准确性,论文根据能效测试的原理及方法,讨论了测试仪器的选型、安装、测点布置的要求,给出了如何根据现场具体情况诊断仪器及工艺系统的故障,并给出了故障原因及排除故障的方法.【期刊名称】《建筑热能通风空调》【年(卷),期】2014(033)005【总页数】4页(P64-66,34)【关键词】地源热泵;能效;测试;故障诊断【作者】余意;李玉云;陈焰华;蒋修英;马勇;胡先芳【作者单位】武汉科技大学城市建设学院;武汉科技大学城市建设学院;中南建筑设计院;中信建筑设计研究总院有限公司;武汉科技大学城市建设学院;武汉科技大学城市建设学院【正文语种】中文地源热泵系统从勘测、设计、施工到调试涉及多个单位，使得地源热泵系统在应用效果方面存在一定程度的不确定性。

因此，科学合理地对地源热泵系统能效进行测试、评价，获得尽可能接近真值测量结果，对于提高地源热泵系统能效，规范地源热泵行业发展具有重要的作用。

本文以武汉地源热泵系统能效测评为案例，探讨地源热泵系统能效测试及故障诊断。

地源热泵与系统的能效分别用热泵机组制冷/制热性能系数与典型季节热泵系统能效比描述，计算式分别见式（1）、式（2）[1]：式中：COP为热泵机组的制冷/制热性能系数；Q为测试期间机组的平均制冷/制热量，kW；NI为测试期间机组的平均输入功率，kW；V为热泵机组用户侧平均流量，m3/h；t1、t2为热泵机组/系统用户侧进出口水温度，℃；ρ为冷（热）水平均密度，kg/m3；C为冷（热）水平均定压比热，kJ/(kg·℃)；COPS为典型季节热泵系统能效比；ΣN2为测试期间地源侧、用户侧及热回收水泵（对应热回收系统）所耗电量。

热泵系统能效测试方法按时间分类有短期法与累计法，第三方测评一般采用短期法，因此，所用仪器一般采用便携式。

测试仪器选型主要考虑测试仪器的型号、精度、测量范围、可靠性、被测介质的物理化学性质以及经济性。

基于 TRNSYS 的地源热泵系统故障诊断仿真研究仇运 吴斌贤 沈致和合肥工业大学土木与水利工程学院摘 要：本文通过仿真系统模型的建立，确定诊断逻辑、修正诊断方向。

对一实际工程中地源热泵系统建立 TRNSYS 模型，运用控制变量法， 进行了 “水系统流量不足” 等2类6组对照试验， 验证了以温度、 流量为系统特征 值确定地埋管系统故障诊断方向的有效性。

关键词： TRNSYS 地源热泵 故障诊断 特征值Simulation Research on Fault Diagnosis of GroundSource Heat Pump System based on TRNSYSQIU Yun,WU Bing­xian,SHEN Zhi­heSchool of Civil and Hydraulic Engineering,Hefei University of TechnologyAbstract: The diagnostic logic is established by establishing the simulation system model to determine the diagnostic logic and correct diagnostic direction.In the established TRNSYS model which is based on a actual project,“water system flow shortage ”and other six groups controlled trials in two aspects were also established by use of control variables method.Temperatures and flow rates were verified as the system eigenvalue to determine the effectiveness of fault diagnosis direction.Keywords:TRNSYS,ground source heat pump,fault diagnosis,eigenvalue收稿日期： 2017­12­12 作者简介： 仇运 （1995~）， 男， 硕士研究生； 合肥工业大学土木与水利工程学院 （230009）； E­mail:qyburning@0 引言空调系统故障的产生与解决越来越引起研究人 员的关注。

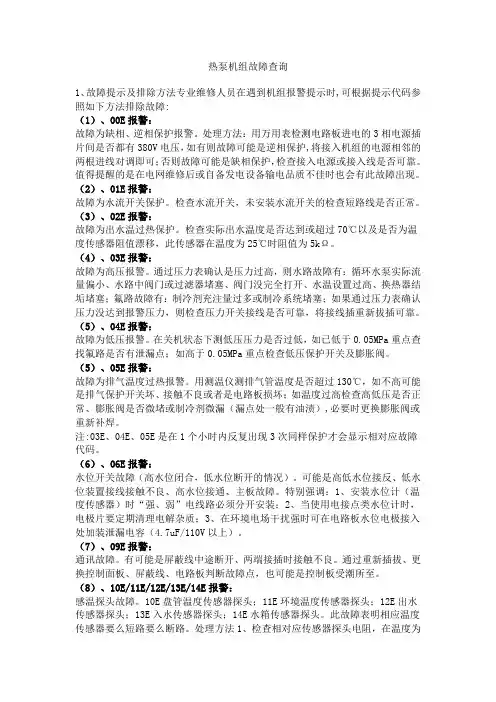

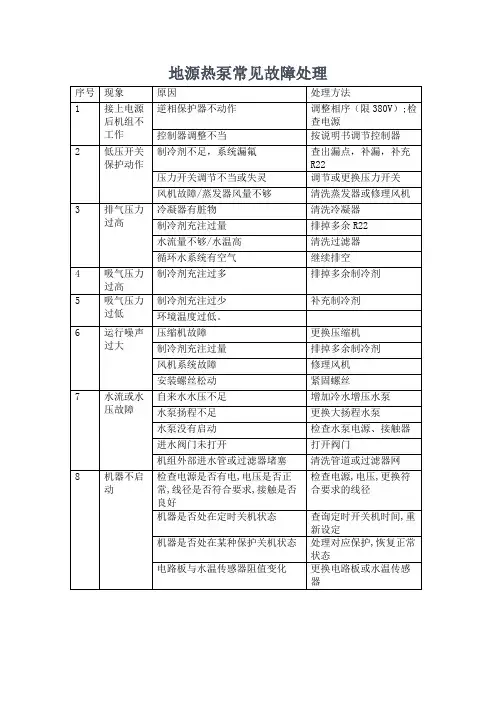

热泵机组故障查询1、故障提示及排除方法专业维修人员在遇到机组报警提示时,可根据提示代码参照如下方法排除故障:（1）、00E报警：故障为缺相、逆相保护报警。

处理方法：用万用表检测电路板进电的3相电源插片间是否都有380V电压，如有则故障可能是逆相保护,将接入机组的电源相邻的两根进线对调即可；否则故障可能是缺相保护，检查接入电源或接入线是否可靠。

值得提醒的是在电网维修后或自备发电设备输电品质不佳时也会有此故障出现。

（2）、01E报警：故障为水流开关保护。

检查水流开关，未安装水流开关的检查短路线是否正常。

（3）、02E报警：故障为出水温过热保护。

检查实际出水温度是否达到或超过70℃以及是否为温度传感器阻值漂移，此传感器在温度为25℃时阻值为5kΩ。

（4）、03E报警：故障为高压报警。

通过压力表确认是压力过高，则水路故障有：循环水泵实际流量偏小、水路中阀门或过滤器堵塞、阀门没完全打开、水温设置过高、换热器结垢堵塞；氟路故障有：制冷剂充注量过多或制冷系统堵塞；如果通过压力表确认压力没达到报警压力，则检查压力开关接线是否可靠，将接线插重新拔插可靠。

（5）、04E报警：故障为低压报警。

在关机状态下测低压压力是否过低，如已低于0.05MPa重点查找氟路是否有泄漏点；如高于0.05MPa重点检查低压保护开关及膨胀阀。

（5）、05E报警：故障为排气温度过热报警。

用测温仪测排气管温度是否超过130℃，如不高可能是排气保护开关坏、接触不良或者是电路板损坏；如温度过高检查高低压是否正常、膨胀阀是否微堵或制冷剂微漏（漏点处一般有油渍）,必要时更换膨胀阀或重新补焊。

注:03E、04E、05E是在1个小时内反复出现3次同样保护才会显示相对应故障代码。

（6）、06E报警：水位开关故障（高水位闭合，低水位断开的情况）。

可能是高低水位接反、低水位装置接线接触不良、高水位接通、主板故障。

特别强调：1、安装水位计（温度传感器）时“强、弱”电线路必须分开安装；2、当使用电接点类水位计时，电极片要定期清理电解杂质；3、在环境电场干扰强时可在电路板水位电极接入处加装泄漏电容（4.7uF/110V以上）。
