长春工业大学毕业设计说明书普通V型皮带传动设计学生姓名：专业班级：机械制造及自动化指导教师：起止日期：2011.12.1 -2012.3.15长春工业大学长春工业大学毕业设计说明书摘要本文设计了V型皮带式水泵传动系统，其主要的传动由V型皮带传动组成，设计使用年限为8年，二班制工作，力求成本低，皮带机寿命长，小批量生产，负荷均匀。

电动机型号Y160-4，水泵轴转速n2=380r/min，水泵轴轴径d=55mm，额定功率P=11KW，电机额定转速n1=1460r/min，要求两带轮的中心距a≤1500mm，通过此传动系统可以有效地进行动力传动。

关键词：V带传动、缓冲、吸振、有效动力传动普通V型皮带传动设计目录摘要 (I)一、设计内容 .................................................................................................................. - 1 -二、总体设计 .................................................................................................................. - 2 -三、确定设计功率选择V带型号.................................................................................. - 3 -: ........................................................................................................... - 3 -1.设计功率Pd2.选择V带型号：.................................................................................................... - 3 -四、确定带轮直径 .......................................................................................................... - 4 -1.选取小带轮直径 .................................................................................................... - 4 -2.确定大带轮直径 .................................................................................................... - 4 -3.验算转速误差： .................................................................................................... - 4 -4.验算带速V ............................................................................................................. - 4 -五、确定中心距a与带长L d ........................................................................................ - 5 -1.确定中心距 ............................................................................................................ - 5 -2.初算带长 ................................................................................................................ - 5 -3.确定V带的长度L d ............................................................................................. - 5 -4.计算实际中心距 .................................................................................................... - 5 -六、验算小带轮包角ɑ .................................................................................................. - 6 -七、确定V带根数Z ...................................................................................................... - 7 -八、确定V带预紧力...................................................................................................... - 8 -九、计算对轴的径向作用力 .......................................................................................... - 9 -十、带轮的结构尺寸设计 ............................................................................................ - 10 -1.大带轮结构设计 .................................................................................................. - 10 -2.小带轮的结构尺寸设计 ...................................................................................... - 12 -3.带轮材料的选择 .................................................................................................. - 15 - 结论 ........................................................................................................................ - 16 - 致谢 ........................................................................................................................ - 17 - 参考文献： .................................................................................................................... - 18 -长春工业大学毕业设计说明书一、设计内容由电动机驱动旋转式水泵工作。

机械设计作业 .......................................................................................................................................... 1 1.V 带传动概述 ................................................................................................................................... 1 1.1、特点： ..................................................................................................................................... 1 1.2、V 带的横剖面结构： ............................................................................................................. 2 1.3、V 带的参数： ......................................................................................................................... 2 1.4、V 带的型号： ......................................................................................................................... 2 1.5、V 带的类型 ............................................................................................................................. 3 1.6．V 带设计中应注意的问题 ..................................................................................................... 3 2.普通V 带轮的结构 .......................................................................................................................... 4 2.1、带轮的材料 ............................................................................................................................. 4 2.2、带轮的基本型式 ..................................................................................................................... 4 2.3、带轮的结构尺寸 ..................................................................................................................... 4 2.4、带轮的标记 ............................................................................................................................. 4 2.5、带轮的技术要求 ..................................................................................................................... 5 3.V 带设计内容 ................................................................................................................................... 5 3.1.题目:液体搅拌机的V 带传动 .................................................................................................. 5 3.2.确定计算功率P ......................................................................................................................... 5 3.3选择带型 .................................................................................................................................... 7 3.4.确定带轮的基准直径1d 和2d ................................................................................................. 8 3.5.验算带的速度 ............................................................................................................................ 8 3.6.确定中心距a 和V 带基准长度d L ......................................................................................... 8 3.7.计算小轮包角 ............................................................................................................................ 9 3.8.确定V 带根数Z ....................................................................................................................... 9 3.9.确定初拉力0F ........................................................................................................................ 10 3.10.计算作用在轴上的轴压力 .................................................................................................... 10 4.带轮结构设计 ................................................................................................................................. 11 4.1轮材料选择带 .......................................................................................................................... 11 4.2带轮结构形式 .......................................................................................................................... 11 4.3带轮结构尺寸 .......................................................................................................................... 11 5.结论 ................................................................................................................................................. 12 参考文献 .. (12)机械设计作业1.V带传动概述1.1、特点：带，也称传动带或皮带，是一种环状柔性材料，用于机械连接两根或以上的传动轴。

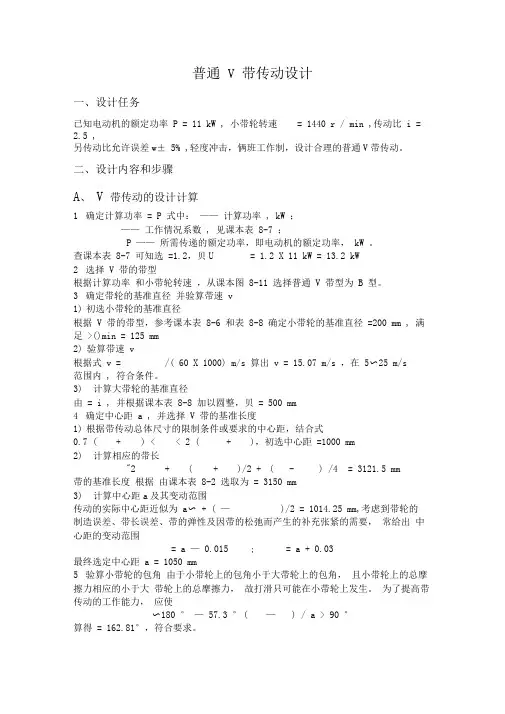

普通V 带传动设计一、设计任务已知电动机的额定功率 P = 11 kW , 小带轮转速= 1440 r / min ,传动比 i = 2.5 ,另传动比允许误差w± 5% ,轻度冲击，俩班工作制，设计合理的普通V带传动。

二、设计内容和步骤A、V 带传动的设计计算1确定计算功率 = P 式中：——计算功率 , kW ；——工作情况系数 , 见课本表 8-7 ；P ——所需传递的额定功率，即电动机的额定功率， kW 。

查课本表 8-7 可知选 =1.2，贝U = 1.2 X 11 kW = 13.2 kW2选择 V 带的带型根据计算功率和小带轮转速，从课本图 8-11 选择普通 V 带型为 B 型。

3确定带轮的基准直径并验算带速 v1)初选小带轮的基准直径根据 V 带的带型，参考课本表 8-6 和表 8-8 确定小带轮的基准直径 =200 mm , 满足 >()min = 125 mm2)验算带速 v根据式 v = /( 60 X 1000) m/s 算出 v = 15.07 m/s ，在 5〜25 m/s范围内 , 符合条件。

3)计算大带轮的基准直径由 = i , 并根据课本表 8-8 加以圆整，贝 = 500 mm4确定中心距 a , 并选择 V 带的基准长度1)根据带传动总体尺寸的限制条件或要求的中心距，结合式0.7 ( + ) < < 2 ( + )，初选中心距 =1000 mm2)计算相应的带长"2 + ( + )/2 + ( - ) /4 = 3121.5 mm带的基准长度根据由课本表 8-2 选取为 = 3150 mm3)计算中心距a及其变动范围传动的实际中心距近似为 a〜 + ( —)/2 = 1014.25 mm,考虑到带轮的制造误差、带长误差、带的弹性及因带的松弛而产生的补充张紧的需要，常给出中心距的变动范围= a — 0.015 ; = a + 0.03最终选定中心距 a = 1050 mm5验算小带轮的包角由于小带轮上的包角小于大带轮上的包角，且小带轮上的总摩擦力相应的小于大带轮上的总摩擦力，故打滑只可能在小带轮上发生。
