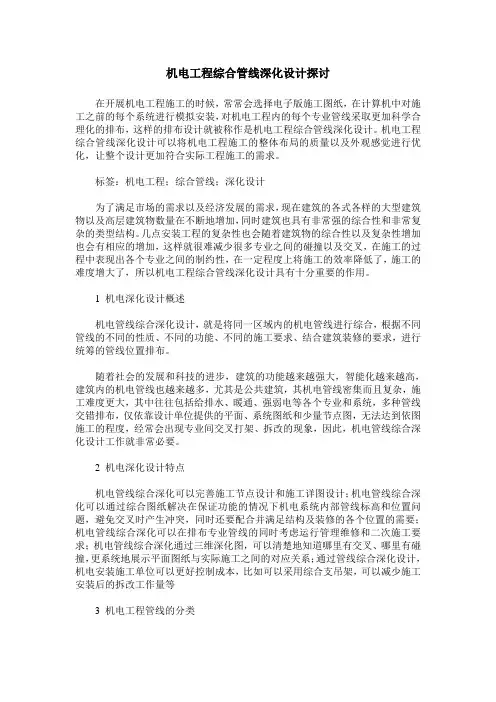

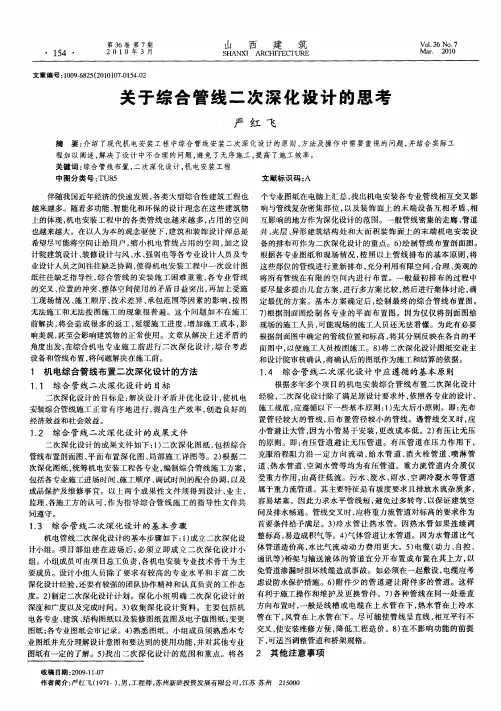

机电工程综合管线深化设计探讨在开展机电工程施工的时候，常常会选择电子版施工图纸，在计算机中对施工之前的每个系统进行模拟安装，对机电工程内的每个专业管线采取更加科学合理化的排布，这样的排布设计就被称作是机电工程综合管线深化设计。
机电工程综合管线深化设计可以将机电工程施工的整体布局的质量以及外观感觉进行优化，让整个设计更加符合实际工程施工的需求。
标签：机电工程；综合管线；深化设计为了满足市场的需求以及经济发展的需求，现在建筑的各式各样的大型建筑物以及高层建筑物数量在不断地增加，同时建筑也具有非常强的综合性和非常复杂的类型结构。
几点安装工程的复杂性也会随着建筑物的综合性以及复杂性增加也会有相应的增加，这样就很难减少很多专业之间的碰撞以及交叉，在施工的过程中表现出各个专业之间的制约性，在一定程度上将施工的效率降低了，施工的难度增大了，所以机电工程综合管线深化设计具有十分重要的作用。
1 机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。
随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。
2 机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等3 机电工程管线的分类对于机电工程管线的分类指标有很多，运用不同的方法和理论可以产生不同的分类结果。

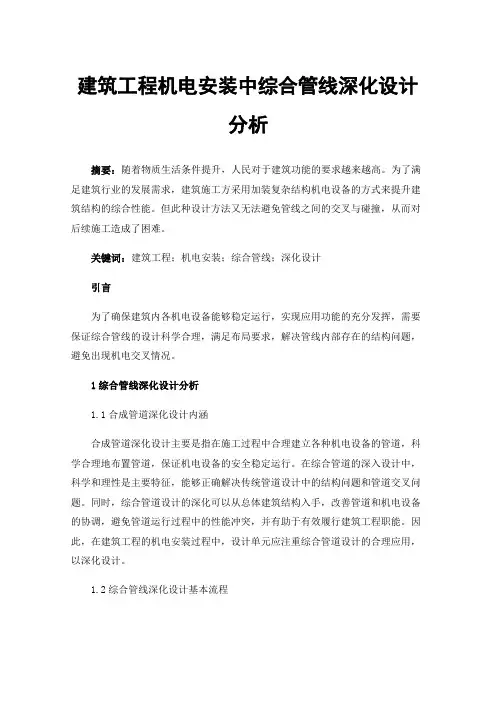

建筑工程机电安装中综合管线深化设计分析摘要：随着物质生活条件提升，人民对于建筑功能的要求越来越高。
为了满足建筑行业的发展需求，建筑施工方采用加装复杂结构机电设备的方式来提升建筑结构的综合性能。
但此种设计方法又无法避免管线之间的交叉与碰撞，从而对后续施工造成了困难。
关键词：建筑工程；机电安装；综合管线；深化设计引言为了确保建筑内各机电设备能够稳定运行，实现应用功能的充分发挥，需要保证综合管线的设计科学合理，满足布局要求，解决管线内部存在的结构问题，避免出现机电交叉情况。
1综合管线深化设计分析1.1合成管道深化设计内涵合成管道深化设计主要是指在施工过程中合理建立各种机电设备的管道，科学合理地布置管道，保证机电设备的安全稳定运行。
在综合管道的深入设计中，科学和理性是主要特征，能够正确解决传统管道设计中的结构问题和管道交叉问题。
同时，综合管道设计的深化可以从总体建筑结构入手，改善管道和机电设备的协调，避免管道运行过程中的性能冲突，并有助于有效履行建筑工程职能。
因此，在建筑工程的机电安装过程中，设计单元应注重综合管道设计的合理应用，以深化设计。
1.2综合管线深化设计基本流程在进行综合管线深化设计的过程中，工作人员首先要选择适合的绘图工具，具备先进的设计思想，掌握切实可行的操作技术，完成绘图工作，保证施工图纸能够全面涵盖各类施工信息，要求技术人员利用多种图层表示各类型的管道，之后开展单项管道的优化设计，并采用差异性颜色线条用来表示管道的不同之处。
注意，在标注时要保证文字的规格一致，规范深化设计内容，为后续综合管线施工提供便捷，打下良好的基础。
其次，工作人员要加强线路交叉、标高定位的重视程度，确保施工图纸中的各项数据参数满足安全标准，比如，预留孔大小、管线长度等，避免出现管线排布错误，影响工程的施工效益。
最后，施工企业要完成施工作业，依照吊顶设备、大型管道、其余管道的施工顺序开展管线排布工作，切实保障机电安装质量。

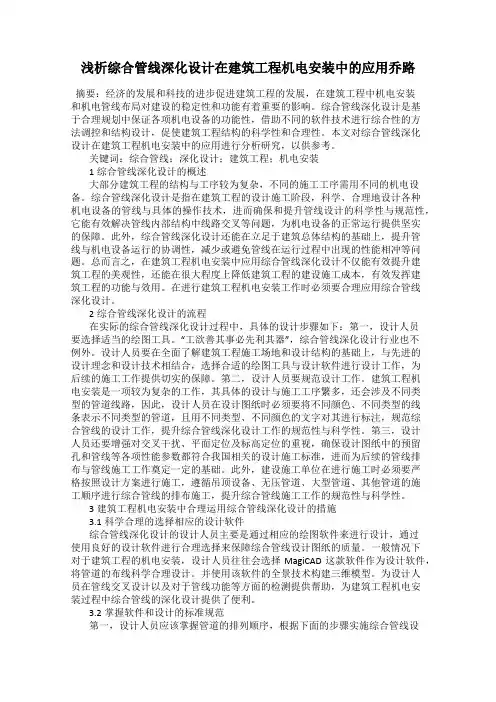

浅析综合管线深化设计在建筑工程机电安装中的应用乔路摘要：经济的发展和科技的进步促进建筑工程的发展，在建筑工程中机电安装和机电管线布局对建设的稳定性和功能有着重要的影响。
综合管线深化设计是基于合理规划中保证各项机电设备的功能性，借助不同的软件技术进行综合性的方法调控和结构设计，促使建筑工程结构的科学性和合理性。
本文对综合管线深化设计在建筑工程机电安装中的应用进行分析研究，以供参考。
关键词：综合管线；深化设计；建筑工程；机电安装1综合管线深化设计的概述大部分建筑工程的结构与工序较为复杂，不同的施工工序需用不同的机电设备。
综合管线深化设计是指在建筑工程的设计施工阶段，科学、合理地设计各种机电设备的管线与具体的操作技术，进而确保和提升管线设计的科学性与规范性，它能有效解决管线内部结构中线路交叉等问题，为机电设备的正常运行提供坚实的保障。
此外，综合管线深化设计还能在立足于建筑总体结构的基础上，提升管线与机电设备运行的协调性，减少或避免管线在运行过程中出现的性能相冲等问题。
总而言之，在建筑工程机电安装中应用综合管线深化设计不仅能有效提升建筑工程的美观性，还能在很大程度上降低建筑工程的建设施工成本，有效发挥建筑工程的功能与效用。
在进行建筑工程机电安装工作时必须要合理应用综合管线深化设计。
2综合管线深化设计的流程在实际的综合管线深化设计过程中，具体的设计步骤如下：第一，设计人员要选择适当的绘图工具。
“工欲善其事必先利其器”，综合管线深化设计行业也不例外。
设计人员要在全面了解建筑工程施工场地和设计结构的基础上，与先进的设计理念和设计技术相结合，选择合适的绘图工具与设计软件进行设计工作，为后续的施工工作提供切实的保障。
第二，设计人员要规范设计工作。
建筑工程机电安装是一项较为复杂的工作，其具体的设计与施工工序繁多，还会涉及不同类型的管道线路，因此，设计人员在设计图纸时必须要将不同颜色、不同类型的线条表示不同类型的管道，且用不同类型、不同颜色的文字对其进行标注，规范综合管线的设计工作，提升综合管线深化设计工作的规范性与科学性。

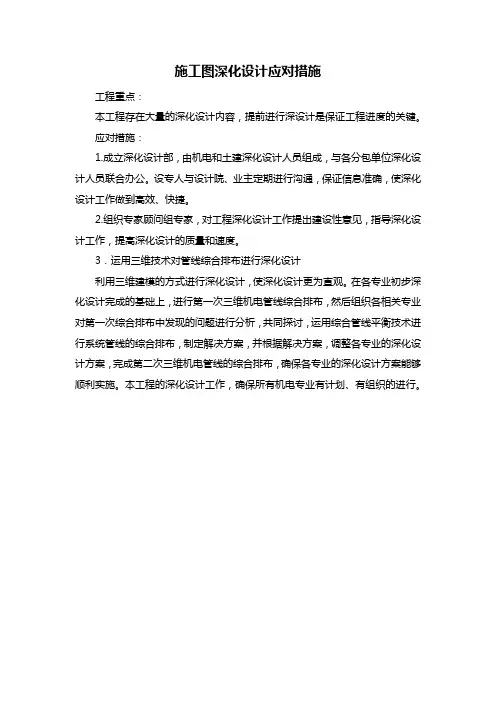

施工图深化设计应对措施
工程重点：
本工程存在大量的深化设计内容，提前进行深设计是保证工程进度的关键。
应对措施：
1.成立深化设计部，由机电和土建深化设计人员组成，与各分包单位深化设计人员联合办公。
设专人与设计院、业主定期进行沟通，保证信息准确，使深化设计工作做到高效、快捷。
2.组织专家顾问组专家，对工程深化设计工作提出建设性意见，指导深化设计工作，提高深化设计的质量和速度。
3．运用三维技术对管线综合排布进行深化设计
利用三维建模的方式进行深化设计，使深化设计更为直观。
在各专业初步深化设计完成的基础上，进行第一次三维机电管线综合排布，然后组织各相关专业对第一次综合排布中发现的问题进行分析，共同探讨，运用综合管线平衡技术进行系统管线的综合排布，制定解决方案，并根据解决方案，调整各专业的深化设计方案，完成第二次三维机电管线的综合排布，确保各专业的深化设计方案能够顺利实施。
本工程的深化设计工作，确保所有机电专业有计划、有组织的进行。

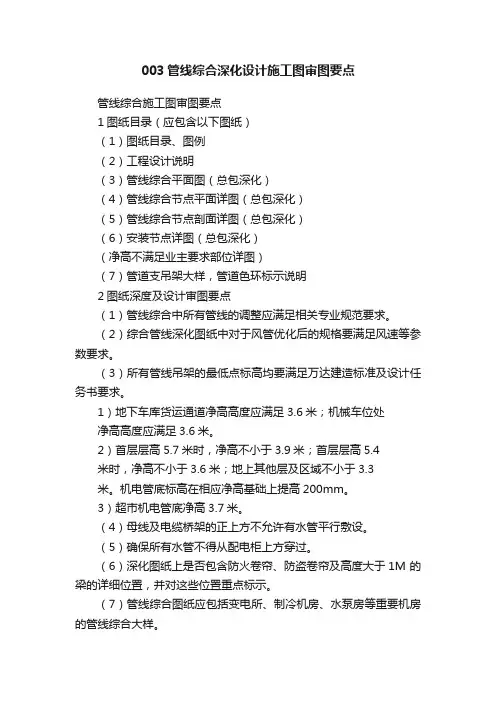

003管线综合深化设计施工图审图要点
管线综合施工图审图要点
1图纸目录（应包含以下图纸）
（1）图纸目录、图例
（2）工程设计说明
（3）管线综合平面图（总包深化）
（4）管线综合节点平面详图（总包深化）
（5）管线综合节点剖面详图（总包深化）
（6）安装节点详图（总包深化）
（净高不满足业主要求部位详图）
（7）管道支吊架大样，管道色环标示说明
2图纸深度及设计审图要点
（1）管线综合中所有管线的调整应满足相关专业规范要求。
（2）综合管线深化图纸中对于风管优化后的规格要满足风速等参数要求。
（3）所有管线吊架的最低点标高均要满足万达建造标准及设计任务书要求。
1）地下车库货运通道净高高度应满足3.6米；机械车位处
净高高度应满足3.6米。
2）首层层高5.7米时，净高不小于3.9米；首层层高5.4
米时，净高不小于3.6米；地上其他层及区域不小于3.3
米。
机电管底标高在相应净高基础上提高200mm。
3）超市机电管底净高3.7米。
（4）母线及电缆桥架的正上方不允许有水管平行敷设。
（5）确保所有水管不得从配电柜上方穿过。
（6）深化图纸上是否包含防火卷帘、防盗卷帘及高度大于1M 的梁的详细位置，并对这些位置重点标示。
（7）管线综合图纸应包括变电所、制冷机房、水泵房等重要机房的管线综合大样。

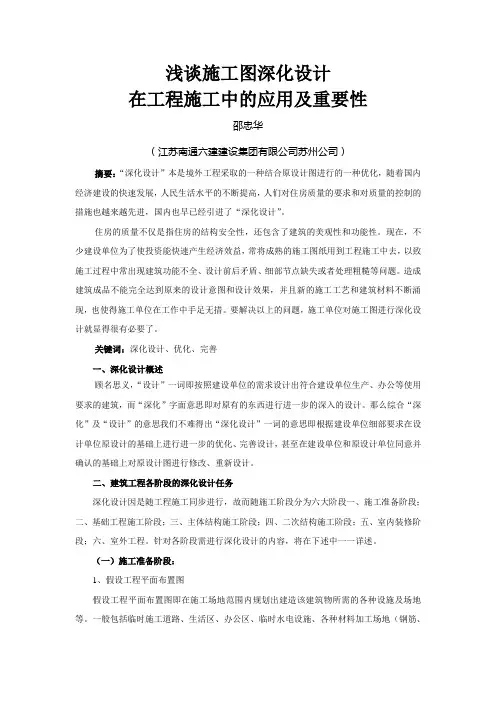

浅谈施工图深化设计在工程施工中的应用及重要性邵忠华（江苏南通六建建设集团有限公司苏州公司）摘要：“深化设计”本是境外工程采取的一种结合原设计图进行的一种优化，随着国内经济建设的快速发展，人民生活水平的不断提高，人们对住房质量的要求和对质量的控制的措施也越来越先进，国内也早已经引进了“深化设计”。
住房的质量不仅是指住房的结构安全性，还包含了建筑的美观性和功能性。
现在，不少建设单位为了使投资能快速产生经济效益，常将成熟的施工图纸用到工程施工中去，以致施工过程中常出现建筑功能不全、设计前后矛盾、细部节点缺失或者处理粗糙等问题。
造成建筑成品不能完全达到原来的设计意图和设计效果，并且新的施工工艺和建筑材料不断涌现，也使得施工单位在工作中手足无措。
要解决以上的问题，施工单位对施工图进行深化设计就显得很有必要了。
关键词：深化设计、优化、完善一、深化设计概述顾名思义，“设计”一词即按照建设单位的需求设计出符合建设单位生产、办公等使用要求的建筑，而“深化”字面意思即对原有的东西进行进一步的深入的设计。
那么综合“深化”及“设计”的意思我们不难得出“深化设计”一词的意思即根据建设单位细部要求在设计单位原设计的基础上进行进一步的优化、完善设计，甚至在建设单位和原设计单位同意并确认的基础上对原设计图进行修改、重新设计。
二、建筑工程各阶段的深化设计任务深化设计因是随工程施工同步进行，故而随施工阶段分为六大阶段一、施工准备阶段；二、基础工程施工阶段；三、主体结构施工阶段；四、二次结构施工阶段；五、室内装修阶段；六、室外工程。
针对各阶段需进行深化设计的内容，将在下述中一一详述。
（一）施工准备阶段：1、假设工程平面布置图假设工程平面布置图即在施工场地范围内规划出建造该建筑物所需的各种设施及场地等。
一般包括临时施工道路、生活区、办公区、临时水电设施、各种材料加工场地（钢筋、模板等）及常用大型施工机械设备（如塔吊、井架、搅拌机等）的平面位置。

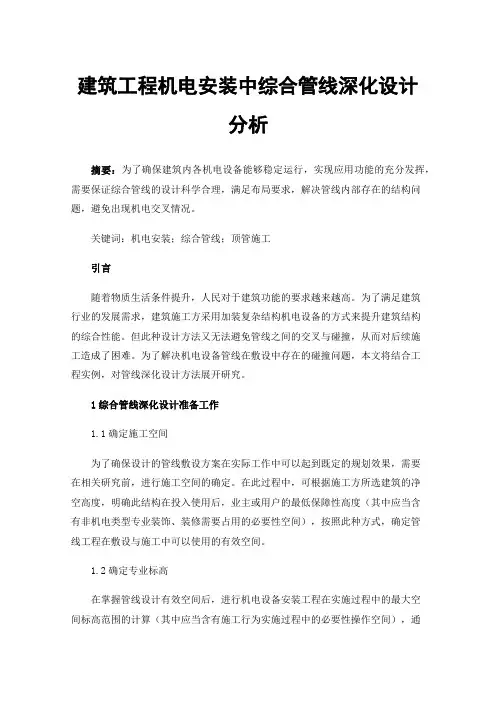

建筑工程机电安装中综合管线深化设计分析摘要：为了确保建筑内各机电设备能够稳定运行，实现应用功能的充分发挥，需要保证综合管线的设计科学合理，满足布局要求，解决管线内部存在的结构问题，避免出现机电交叉情况。
关键词：机电安装；综合管线；顶管施工引言随着物质生活条件提升，人民对于建筑功能的要求越来越高。
为了满足建筑行业的发展需求，建筑施工方采用加装复杂结构机电设备的方式来提升建筑结构的综合性能。
但此种设计方法又无法避免管线之间的交叉与碰撞，从而对后续施工造成了困难。
为了解决机电设备管线在敷设中存在的碰撞问题，本文将结合工程实例，对管线深化设计方法展开研究。
1综合管线深化设计准备工作1.1确定施工空间为了确保设计的管线敷设方案在实际工作中可以起到既定的规划效果，需要在相关研究前，进行施工空间的确定。
在此过程中，可根据施工方所选建筑的净空高度，明确此结构在投入使用后，业主或用户的最低保障性高度（其中应当含有非机电类型专业装饰、装修需要占用的必要性空间），按照此种方式，确定管线工程在敷设与施工中可以使用的有效空间。
1.2确定专业标高在掌握管线设计有效空间后，进行机电设备安装工程在实施过程中的最大空间标高范围的计算（其中应当含有施工行为实施过程中的必要性操作空间），通过计算机辅助计算的方式，将得到的结果数据与建筑结构进行对接，并将此数据反馈到建筑截面上，按照标准的标注方式，在计算机上进行数据的标注处理。
对于其中的特殊性部位，或无法达到布置要求的部位，需要以添加备注的方式进行二次设计或处理。
1.3确定布置原则在掌握管线设计前的相关准备工作后，应确保电力施工位于所有施工环节中的最上层，完成上层施工后，在中间层进行水利施工，最底层为空间规划设计施工。
在设计综合管线时，应遵循“底层避让顶层”“小范围避让大范围”“局部设计避让整体设计”的综合性原则，以此种方式确保整体设计的规范性与合理性。
2建筑工程机电安装中综合管线的深化设计要点一是要实现综合管线的合理排布，保证架构准确，要求设计人员充分分析施工图纸，明确设计说明，根据业主要求与工程实际情况，制定分区排布。
003管线综合深化设计施工图审图要点管线综合深化设计施工图审图是确保建筑工程质量的重要环节。
通过审图，可以全面了解管线的布局、管材的选择、施工过程中的质量控制等方面，从而确保建筑工程的安全、合理和经济。
本文将详细介绍管线综合深化设计施工图审图的要点，以期为相关工作人员提供参考。
管线综合深化设计是建筑工程中的关键环节之一。
在进行管线综合深化设计时，需要遵循以下原则：首先，管线布局应合理、简洁，避免交叉和重叠；其次，管材的选择应根据实际情况进行优化，选用质量可靠、性价比高的管材；最后，设计图纸应详细、准确，包括管线的平面图、剖面图、大样图等，以确保施工人员能够准确理解设计意图。
在进行管线综合深化设计施工图审图时，需要注意以下几个要点：1、管线布局：审图时应确保管线的布局合理、简洁，避免交叉和重叠。
同时，还需关注管线布局与建筑结构的协调性，确保施工的顺利进行。
2、管材选择：审图时应根据实际情况对管材进行优化选择，确保选用质量可靠、性价比高的管材。
此外，还需关注管材的耐久性、防火性能等指标，以确保管线的安全性和使用寿命。
3、施工过程中的质量控制：审图时还需关注施工过程中的质量控制，包括管线的连接方式、管道防腐、管线支架等。
此外，还需对施工过程中的质量检测手段进行审核，确保施工质量符合规范要求。
4、图纸完整性：审图时还需关注设计图纸的完整性，包括平面图、剖面图、大样图等。
同时，还需关注图纸的精确度，如坐标、标高、尺寸等，以确保施工人员能够准确理解设计意图。
为了更好地说明管线综合深化设计施工图审图的要点，以下结合具体案例进行说明。
某商业综合体在进行管线综合深化设计施工图审图时，发现存在以下问题：1、部分管线布局不合理，存在交叉和重叠现象，影响施工进度和安全性。
2、部分管材选择不当，存在耐久性和防火性能不达标的情况。
3、部分施工过程中的质量控制措施不到位，如管道防腐、管线支架等方面存在隐患。
4、部分设计图纸不完整、不精确，如平面图中存在尺寸偏差等问题。
建筑工程机电安装中综合管线深化设计分析摘要：随着经济的发展，我国建筑行业的迅猛发展，建筑机电设备安装要实现智能化、自动化、装配化，才能符合现代化建筑的发展形势，同时也是未来建筑行业的发展趋势。
因此，也给机电安装中管线综合布置技术的应用提出了较高的要求和标准，要加强管线布置中的管理，才能确保机电安装工程的质量，提高安装的质量，降低机电安装的施工成本。
关键词：建筑工程；机电安装；综合管线；深化设计引言随着公共建筑结构形式越来越复杂，对于建筑工程的质量要求也不断提升，机电设备种类繁多，管线错综复杂，管线综合布置涉及采暖、通风、空调、给排水、电气等多专业，空间布置时容易产生交叉碰撞，给施工带来难度。
为合理、高效的完成管线的安装，确保工程的安全和质量，提高施工效率，降低施工成本，需对管线布置进行统一的规划和协调，达到工程规范的要求。
1建筑机电设备安装中管线布置存在的问题机电设备的安装涉及到了建筑工程中的各个方面，在安装的过程中需要各个专业互相协作。
但在过去的机电设备管线的布置中，各个专业之间协调工作的效果较差，在进行安装时由于管线的种类繁杂，经常一起进行堆放，各种不同的管线交错在一起，影响了使用的同时也极不美观。
由于不同的线路的互相交错，故障交叉产生，最后造成工程工期的延后，也给机电设备的正常使用带来了影响。
随着机电设备的自动化、智能化发展，在增加管线数量的同时，对于技术的要求也越来越高。
由于我国各专业的机电安装设计图纸都是分开设计的，在设计的过程中缺乏沟通，没有统一的管线规划，空间上也没能合理分配，当所有的线路综合起来时，就会发生线路的冲突，在无形之中增加了公司的施工成本。
2管线布置综合平衡技术特点管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路交叉重叠、衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。
技术特点如下：1.能较快完善节点设计和施工详图设计。
2.在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。
管线的综合排布深化设计方案1.6.1 设计概况本工程机电专业系统繁多、使用功能全面、技术要求高，目前的施工图对各机电专业的管线仅作了初步的排布设计，这往往会造成某些部位尤其是管线交叉部位和吊顶内的各机电专业管道之间的碰撞和冲突，既影响到施工质量和施工速度，也可能会影响相应的使用功能和外观上的整齐美观。
因此，在正式施工前必须进行各机电专业管线综合平衡布置的深化设计工作。
在图纸上综合协调机电各专业管线、设备的平衡布置，尤其是设备机房、各楼层走廊、机电竖井等管线密集部位和吊顶、墙面机电末端器具布置，力求各专业管线及设备的合理、美观布置和各机电系统的高效运行、配合完善。
在满足规范及设计使用功能要求的前提下，通过合理安排机电管线及设备的综合平衡布置，为业主提供最大的使用空间。
本工程各功能区明晰，管线布置密集区域主要为主管线、各功能层吊顶、竖井等部位，为使前述部位水、电、风及专业管线的合理布置，在安装工程施工前，我单位将投入技术精湛并有丰富现场施工经验的技术人员，进行各专业的管线综合平衡布置、符合实际的深化设计，在计算机上对各专业管线进行叠加，对各管线的空间位置进行合理布置，组合、排列、检查、调整，最终确定管线综合平衡的合理方案，并对管线交叉密集处或特殊部位做大样图或剖面图，并据此确定选用共用管线支吊架，然后再将各专业管线进行分解，形成各专业施工图纸，下发施工班组指导施工。
在深化设计过程中，还将根据施工现场实际情况，以及业主、监理、设计及各约定专业分包施工方提出的其他要求和配合情况，做进一步的深化设计修改，保证工程施工安全、高效、快速地进行。
1.6.2 安装管线综合排布深化设计重点难点1.6.2.1 吊顶区域的管线综合排布深化设计重点及难点表1.6.2.1-1 吊顶区域的管线综合排布深化设计重点及难点1.6.2.2 非吊顶区域的管线综合排布深化设计重点及难点1.6.2.3 设备机房的深化设计重点及难点1.6.3 综合排布深化设计方案流程本工程安装管线综合排布深化设计流程如图1.6.3-1所示：1.6.4 综合排布深化设计方案组织深化设计作为施工设计的完善和补充，越来越显示出其强大的技术经济优势，深化设计准备管线综合深化设计设备机房深化设计成立深化设计小组、明确人员职责 设计人员培训：绘图标准、实施细则 建筑、结构、装修条件图收集确认办公场所及办公设备确定管线连接方式确定管线维修空间 确定管道阀件安装位置及操作空间绘制各专业管线剖面图 绘制公共支架大样图确定需穿墙或预埋管线绘制预埋管线或 预留洞口布置图深化设计实施参数校核确定厂家及设备型号荷载计算及基础布置运输路线及方案确定确定检修孔位置及尺寸安装大样图绘制图纸报批业主审核 图纸批准合格合格监理审核 设计院审核相关单位审核合格合格样板制作不合格不合格 不合格不合格不合格图1.6.3-1 深化设计总体流程图能够充分展示施工单位的综合实力。
关于大型地下室综合管线的深化设计施工分析摘要：作为一项系统性工程，综合管线的设计和施工既需要在前期进行规划和设计，又需要借助各个施工参与方的共同协作来有效完成，从而充分保障工程的质量和施工效率。
本文围绕某工程展开论述，重点分析了大型地下室综合管线的优化设计方式及施工措施，以供参考。
关键词：大型地下室；综合管线；深化设计；施工城市建设的发展倾向为上下两个方向，向上为高层建筑，向下则为地下室、地下场及地下轨道等。
相比于传统的建筑，对于大型地下建筑的建造具有一定的复杂性，而其综合管线的施工则更具挑战性。
现阶段，为了确保大型地下室的建设质量，还需对大型地下室综合管线系统进行深化设计和施工改进，从而推动城市的进一步发展，也为建筑领域提供新的参考依据。
本文主要结合综合管线的设计与施工两方面展开探讨，具体内容如下。
1.工程概况某工程为总建筑面积为40万m2，包含城市综合体和15幢高层住宅。
其中，一期工程开工时间为2014年7月，总建筑面积为18.6万m2，共有住宅1485套，高层住宅8套及面积为3.6万m2的大型地下室一座。
其中，大型地下室具有多项配套设施中的功能性管道，包含生活给水管道、污水排水管道、采暖管道、空调通风管道、雨水排水管道以及强电和弱电桥架等管线。
因此，为了合理、有序的排布各个管线，从而便于各专业管道的顺利安装和施工，需交由各个专业管道施工单位在专业管道安装前，对地下室各种管线进行研究和排布，采取优化设计方案对其进行改造。
2.综合管线的深化设计方法2.1确保净空要求的最小化，避免线路铺设浪费依据《民用建筑设计通则》相关规定，地下室具有不小于2.2m的最低净空。
因此，需依据最低净空要求，优化设计地下室综合管线。
该要求对于单排或双排简单线路节点易于实现，对于多线路交叉复杂节点，需依据管线特点，按照一般性原则进行设计施工。
同时，鉴于地下室顶部空间的有限性，因此为了缓解地下室空间压力，需将用途不大的管线设置到顶板覆土层。
室内综合管线图深化的探讨摘要：综合管线既将建筑物内部各种管线根据一定的原则和规范确定其在空间上位置，使之在保证功能满足使用的前提下，减小空间尺寸，增大使用空间，从而取得更好的经济效益。
关键词：综合管线，深化原则，绘制步骤Abstract: comprehensive pipeline is inside a building according to various pipeline to certain principles and norms determine its position in space, which ensure the premise of satisfying using function, reduce the space size, increasing use the space, thus make better economic benefits.Keywords: comprehensive pipeline, deepen the principle, rendering steps一、前言现代建筑功能越来越多，内部分工也越来越细，这些纵横交错的管线受施工现场情况、专业协调、技术差异等因素的影响不可避免地存在很多局部的、隐性的、不可预见的问题，导致很多设备及管线在建筑平面、立面位置上相互交叉，发生冲突，无法按图施工。
这就要求我们在综合机电专业施工前必须进行深化设计，综合考虑设备和管线布置。
二、室内综合管线的目的优化设计，加快进度，降低成本。
三、综合管线设计的重要意义室内综合管线设计图有效解决施工过程一系列问题。
其作用不亚于一个系统的设计，是真正意义上施工图设计，真实指导施工。
其重要性如下所述：3.1、施工质量得到全面的提升。
机电管线综合过程中统一考虑了各专业和系统之间施工界面关系，更明确了解各系统功能需求，解决了各专业施工界面矛盾，从根本解决管线“打架”的问题。
总结机电工程施工中的管线综合深化设计总结机电工程施工中的管线综合深化设计总结机电工程施工中的管线综合深化设计摘要：综合管线的深化设计关系到施工质量、美观程度等诸多方面，如不高度重视，会给工期、造价、质量造成不必要的麻烦。
关键词：管线综合图剖面图设计协调中图分类号：tu81文献标识码：a文章编号：1674-098x（20xx）03（b）-0-01 机电各专业图纸深化设计的目的是为了更好地协调各专业设备、管线的布置、走向，以保证各专业占有的空间位置是最合理的。
一方面能保证施工的正常进行，另一方面也有助于整个机电系统在竣工后有足够多的维修空间。
其主要工作内容如下。
依照初步设计和国家有关规范，参照土建结构、专业分包商图纸，细化各专业的设计图，以保证各专业的协调施工。
综合协调各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1管道深化设计流程管线深化设计主要方法：绘制断面图、管线综合图、剖面图，采用计算机进行立体建模，模拟空间排布的方式。
首先按照进度计划要求选择深化部位，并挑取其中管线较集中的几个位置选为节点，依据设计图纸中提供的顶板、梁以及装饰单位提供的吊顶标高及做法等参数进行建筑剖面的制作。
剖面绘制完成后一般情况各专业将自己此平面节点位置上的管线按照风、水、电的顺序在剖面中表示出来（例如电桥架较大，水管较小等情况可按实际情况调整绘图顺序）。
在进行管线综合过程中各专业应注意以下问题：（1）对照结构图一次墙体的留洞位置以免绘制管线出墙时位置不能对应；（2）管道保温一定按原比例绘制以免施工过程中遇到空间不够的情况；（3）水管在绘制过程中尽量保持在电气桥架以下；（4）如无特殊情况风管绘制尽量将风管上皮贴梁或顶板；（5）遇到如重力排水管等无压水管时尽量对其进行避让；（6）注意防排烟管道在走廊内需下引排烟风口以保证消防排烟的需要，在进行走廊内管线综合深化设计时需予以充分考虑。
安装综合管线深化设计的意义管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术，涉及到建筑机电工程中通风空调、给排水、消防喷洒及消火栓、电气、智能化控制等专业的管线安装。
为确保工程施工顺序和工期，避免专业设计不协调和变更产生的“返工”，及在选用支吊架时因规格过大造成浪费、过小造成事故隐患等现象，通过对各类管线综合优化及深化设计布局，在施工前根据所要施工的部位进行图纸“预装配”，通过典型的截面图直观的把设计图纸上的问题全部暴露出来，尤其是在施工中各专业之间的位置冲突和标高“交叉占位”问题。
通过在图纸上提前解决管线占位，减少施工过程因变更和拆改带来的损失，通过核算各个管线支吊架受力强度保证质量安全。
就目前市场发展情况来说，管线布置综合平衡技术是机电项目总承包管理中不可缺少的一项管理技术，对于机电项目总承包方尤为重要。
机电项目总承包对专业施工或分包有管理权，如何详细而又切合实际的管理，不仅要协调施工过程，更需要细致到位的工作，通过管线布置综合平衡技术深化设计，不仅可以控制专业施工工序，还可以控制工程的施工质量和综合工期。
几年下来，经过现场总结，深感管线布置综合平衡技术的利用对我们现在以及今后的发展有着迫切的需求。
如有些工程走廊吊顶内的各种风管、桥架、水管重重叠叠、密密麻麻、翻来翻去根本无法满足管线敷设空间要求，不但施工安装和设备调试异常困难，没有检修维修空间，而且往往效果仍达不到业主及自己预期的要求。
管线布置综合平衡技术适用于二次深化设计，通过应用该技术可以用最小的代价来达到最完善的功能，应用该技术形成的图纸才是真正符合施工实际的图纸，才能真正和国际通行方式衔接。
合理运用管线布置综合平衡技术才能确保专业施工顺序及工序，确保各专业合理有序的进行。
综合管线技术并不是简单的一项施工或科学技术，而是一种综合利用各种技术结合产物，它是很多技术的一种交汇点，管线布置综合平衡技术不是创新的概念，他其实在实际利用中已经若有若无在在推广，是今后机电安装总承包发展的方向。
谈施工图综合管线深化设计
为了提高公司各专业工长新环境的适应能力，开拓视野，创新思路，公司精心组织各专业工长外出到陕北参观学习。
在为期一周的参观学习中，我们分别参观了榆林榆天化项目部、定边LNG项目部、延安干部学院二期项目部，对其所管理的项目有了近距离的接触与学习，受益匪浅。
下面我就参观延安干部学院二期项目部的学习心得，针对民用建筑中机电设备安装工程中施工图综合管线深化设计，结合本职工作谈一谈自己的看法。
深化设计是指在工程实施过程中对招标图纸或原施工图的补充完善，使之成为可以现场实施的施工图，深化设计是为了将设计师的设计理念，设计意图在施工过程中得道充分体现；是为了在满足甲方需求的前提下，使施工图更加符合现场实际情况，是施工单位的施工理念在设计阶段的延伸；是为了更好的为甲方服务，满足现场不断变化的需求，优化设计方案在现场实施的过程，是为了达到满足功能的前提下降低成本，为企业创造更多利润。
综合管线深化设计需要项目部牵头，技术负责人负责，各专业工长参与，借助工程制图软件（CAD）,结合现场实际情况综合考量。
不仅我们项目部内部各专业要密切配合，还要做好与土建、装修的配合工作。
土建是我们进行优化设计的基础，我们的管线基本都是贴梁排布的，梁的高度，梁与梁之间的跨度，往往是影响我们管线排布的主要因素。
现在的民用建筑要求都比较高，特别是对于要求精装修的民用建筑，在与装修单位的配合中，管线的优化设计就显得尤为重要。
CAD作为综合管线深化设计的重要工具，在进行综合管线深化设计时各机电专业(给排水、电气、空调暖通等)应做好本专业的图层管理，为综合管线深化设计创造条件。
例如：各专业不同系统的管线及文字标注应使用不同的图层，以便在综合管线图纸
中通过打开、关闭图层的操作对各专业管线进行管理；各专业的管线应使用不同的色系及颜色，以方便综合管线深化设计过程中分辨不同系统的管道，提高工作效率；各专业图纸的线性比例、文字标注的字体和字高应保持统一，保证综合管线图纸制图的一致性和美观性等。
针对错综复杂的管线，在设计过程中，我们应把握如下基本原则：
1)尽量利用梁内空间。
绝大部分管道在安装时均为贴梁底走管，梁与梁之间通常存在很大的空间．尤其是当梁高很大时。
在管道十字交叉时，这些梁内空间可以被很好的利用起来。
在满足转弯半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持管路通顺，满足层高要求。
2)有压管道避让无压管道。
无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道应保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。
有压管道是在压力作用下克服沿程阻力沿一定方向流动。
一般来说，改变管道走向，上下翻飞，绕道走管不会对其供水效果产生影响。
因此，当有压管道与无压管道碰撞时，应首先考虑更改有压管道。
3)小管道避让大管道。
通常来说，大管道由于造价高，尺寸重量大等原因，一般不会做过多的翻转和移动。
应先确定大管道的位置，后布置小管道的位置。
在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改和移动安装。
4）冷水管道避让热水管道。
热水管道需要保温，造价较高，且保温后的管径较大。
另外，热水管道翻转过于频繁会导致集气。
因此在两者相遇时，一般调整冷水管道。
5)附件少的管道避让附件多的管道。
安装多附件管道时要注意管道之间留出足够的空间(需考虑法兰、阀fJ等附件所占的位置)，这样有利于施工操作以及今后的检修、更换管件。
6)临时管道避让永久管道；新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。
综合管线设计方法：1)定位排水管(无压管)。
排水管为无压管，不能上下翻转，应保持直线，满足坡度。
一般应将其起点(最高点)尽量贴梁底，使其尽可能提高。
沿坡度方向计算其沿程关键点的标高直接接入立管处。
2)定位风管(大管)。
因为各类暖通空调的风管尺寸比较大，需要较大的施工空间，所以接下来应定位各类风管的位置。
风管上方有排水管的，安装在排水管之下；风管上方没有排水管的，尽量贴梁底安装，以保证天花高度整体的提高。
3)确定了无压管和大管的位置后，余下的就是各类有压水管，桥架等管道。
此类管道一般可以翻转弯曲，布置较灵活。
此外，在各类管道沿墙排列时应注意以下方面：保温管靠里非保温管靠外；金属管道靠里非金属管道靠外；大管靠里小管靠外；支管少、检修少的管道靠里，支管多、检修多的管道靠外。
管道并排排列时应注意管道之间的间距。
一方面要保证同一高度上尽可能排列更多的管道，以节省层高；另一方面要保证管道之间留有检修的空间。
管道距墙，柱以及管道之间的净间距应不小于100mm。
进行管线优化设计时必然会导致管线的移动，特别是穿墙穿楼板的管线发生变动时，预留孔洞也会发生变化，特别是大型管线发生移位时例如风管这就需要我们在与土建配合中及时预留。
对于精装修的民用建筑，我们应与装修单位密切配合，了解装修方案，根具装修方案确定自喷头、灯、风口的位置，在安装过程中将接口预留到位。
综合管线是一门涉及各专业的工程，需要各专业设计人员互相配合。
机电设计人员应全盘考虑，提前对可能出现的问题进行预判。
对于管线相对集中的部位，要进行综合考虑。
同时，机电设计人员也要注意与土建专业的沟通。
在管线复杂的地方，可以考虑管道穿梁进行敷设，从而满足层高要求。
只有多方面共同努力配合，遵循
合理的设计原则，满足各自的工艺要求，综合管线才能达到满意效果，保证建筑物的使用质量。
