综合管线深化设计如何做

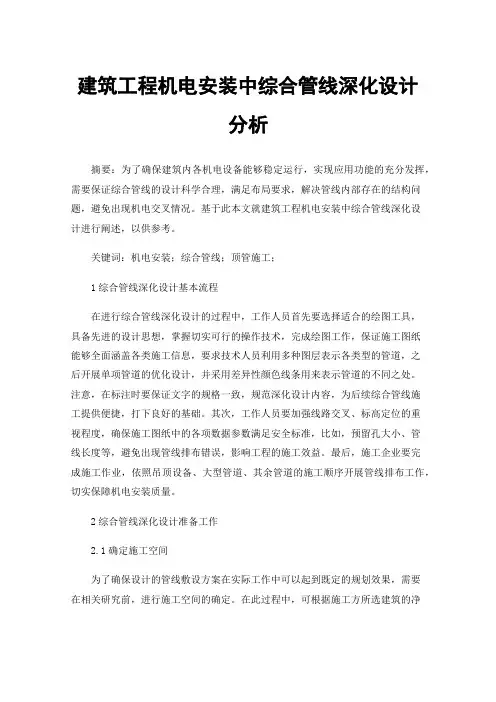

建筑工程机电安装中综合管线深化设计分析摘要：为了确保建筑内各机电设备能够稳定运行，实现应用功能的充分发挥，需要保证综合管线的设计科学合理，满足布局要求，解决管线内部存在的结构问题，避免出现机电交叉情况。

基于此本文就建筑工程机电安装中综合管线深化设计进行阐述，以供参考。

关键词：机电安装；综合管线；顶管施工；1综合管线深化设计基本流程在进行综合管线深化设计的过程中，工作人员首先要选择适合的绘图工具，具备先进的设计思想，掌握切实可行的操作技术，完成绘图工作，保证施工图纸能够全面涵盖各类施工信息，要求技术人员利用多种图层表示各类型的管道，之后开展单项管道的优化设计，并采用差异性颜色线条用来表示管道的不同之处。

注意，在标注时要保证文字的规格一致，规范深化设计内容，为后续综合管线施工提供便捷，打下良好的基础。

其次，工作人员要加强线路交叉、标高定位的重视程度，确保施工图纸中的各项数据参数满足安全标准，比如，预留孔大小、管线长度等，避免出现管线排布错误，影响工程的施工效益。

最后，施工企业要完成施工作业，依照吊顶设备、大型管道、其余管道的施工顺序开展管线排布工作，切实保障机电安装质量。

2综合管线深化设计准备工作2.1确定施工空间为了确保设计的管线敷设方案在实际工作中可以起到既定的规划效果，需要在相关研究前，进行施工空间的确定。

在此过程中，可根据施工方所选建筑的净空高度，明确此结构在投入使用后，业主或用户的最低保障性高度,按照此种方式，确定管线工程在敷设与施工中可以使用的有效空间。

2.2确定专业标高在掌握管线设计有效空间后，进行机电设备安装工程在实施过程中的最大空间标高范围的计算(其中应当含有施工行为实施过程中的必要性操作空间),通过计算机辅助计算的方式，将得到的结果数据与建筑结构进行对接，并将此数据反馈到建筑截面上，按照标准的标注方式，在计算机上进行数据的标注处理。

对于其中的特殊性部位，或无法达到布置要求的部位，需要以添加备注的方式进行二次设计或处理。

利用BIM软件进行管线综合布置深化设计专项方案一.BIM技术概述BIM（Building Information Modeling）建筑信息模型作为一种新的工程信息的载体，贯穿项目全生命周期的各个阶段，让项目不同参与方都可以根据需要在合适的时间获取合适的信息，辅助对项目的理解，减少常见的错误，支持与项目有关的工作决策。

其特点是可视化、参数化和可协同化。

本项目包括：保利琶洲项目地块五的机电安装工程，专业施工交叉多，施工工艺复杂，为确保项目更加高效的实施并满足业主要求，作为项目机电分包单位，我单位将对机电专业及机电深化图进行BIM建模。

此外，在本项目的施工过程中，我们将配合业主在本项目的深化设计、施工工艺、工程进度等方面充分使用BIM 技术，以提高专业施工水平、工程管理信息化水平及工程管理工作的效率。

二. BIM总体实施目标在本工程项目中，我单位将按照业主的要求和标准，建立基于REVIT 2013软件平台的BIM模型，采用Navisworks、3D-MAX等相应的软件进行4D、5D施工模拟、工序模拟，制作专业漫游动画等，并达到以下目标：三.BIM深化设计工作流程根据土建单位提供建筑建构的REVIT或CATIA模型，我单位将应用BIM技术对本工程机电管线综合图纸辅助深化设计，以大大加强设计对施工的控制和指导以及对设计成果的二次校核。

具体工作流程如下：（一）. 机电设备管线建模机电设备管线根据发包人批复的各专业图纸（二维CAD图纸），采用REVIT 2013软件按不同区域不同楼层不同专业不同系统分别开展建模工作，暖通专业分别分为空调风系统和空调水系统，由暖通工程师负责建模，给排水专业分生活用水、消防水、喷淋三个系统进行建模工作，模型由给排水工程师负责建立，而强电系统、弱电系统、燃气系统等均由电气工程师负责建模。

部分模型如下图所示：1.机电综合管线模型2.空调机房模型图机电安装施工过程中，各专业的施工员可根据BIM模型按照先上后下，先主干后支路，先设备后管线的安装顺序指导施工，安装工人也可以通过BIM模型很清楚明了的看到机电管线的详细布置，有效的提高了安装效率，也避免的材料的浪费。

消防地下室综合管网深化优化方案（一）综合管网的调整、优化方针指导1.1综合调整、优化的目标综合管线布置由于涉及各专业（土建、水电及其它专业）的施工，并且与工艺、安全、经济、维护等各方面相关。

综合调整、优化的结果直接关系到工程的直接观感，关系到后期维护的便利性，安全性等结果。

1.2综合调整的具体指导性原则①必须符合设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原机电系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。

进行管线综合布置只是使管线布置更加合理而不是修改原设计。

进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。

对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。

②必须符合国家有关施工验收及规范的要求国家有关施工验收及规范对一些管线的布置已有明确的技术要求，编制时应严格参照有关要求进行，以使机电系统的安装符合规范要求，这是确保工程验收及工程评优的关键。

比如：规范明确规定管道的布置排列、管道离墙、柱等支掌物、障碍物的距离，管线综合布置时均应给予充分的考虑。

③必须符合建筑结构的要求综合布置时充分考虑建筑结构的特点，合理设计管线布置位置及空间，有可能尽量采用综合支吊架（即多管共用支吊架），减少支吊架的数量，减少支架和结构的连接点数量，将支吊架固定点安装在建筑的承重部位。

④考虑管线之间的安装操作空间管线安装及维护时，均需要预留一定的安装操作空间。

如焊接管道需要考虑焊枪的焊接空间；丝扣连接的管道需要预留安装喉钳操作空间；保温管道需要预留保温层的安装空间；阀门安装位置除按设计及规范安装要求外还需要考虑阀门操作手柄的操作位置，以及日后运行时操作的方便性，以方便维护、维修单位的使用，当然也需要考虑阀门重新拆装的方便性；桥架安装需要考虑操作人员敷设线缆的操作空间及日后的检修空间。

⑤考虑管线的安装顺序影响由于管线安装不是同时进行，有一定的先后次序。

随着我国市场经济发展，大量的现代楼宇拔地而起，现代楼宇使用功能亦从简单发展到了综合多元，各种功能的系统均在现代建筑中使用，如供配电、给排水、空调、消防栓、自动喷淋、消防自动报警、防排烟、电信、楼宇自动化等，使大量的管线安装在楼宇内，且可供安装的空间有限，在安装施工实践中我们发现许多专业设计施工相对独立，各专业设计时考虑管线安装位置缺乏沟通，当施工程序或各专业施工进度有误差时，先施工的专业由于施工位置空间大，管线安装位置的随意性也大，与其它专业管线施工发生互相占位时，由于未预先作出避让，往往使后施工的专业管线无法施工，因此施工组织过程中必须事先将各系统的管线作一个合理有效的位置安排，避免在施工中由于各专业的管线布置安排失误导致大量返工，造成浪费以及拖延工期和影响工程质量。

管线布置综合平衡深化设计技术的推广应用，是解决问题的最有效的方法，本文根据我公司在几个大项目中的实践，探讨如何做好管线布置综合平衡深化设计。

1管线布置综合平衡深化设计的组织1.1管线布置综合平衡深化设计的组织单位根据实践经验，建议如下：有机电安装总承包单位的由机电安装总承包单位组织；没有机电安装总承包单位的应由机电安装专业单位组织；当有些项目机电专业分包被拆分太细时如电气、给排水、空调有不同的施工单位承包，则应由施工总承包单位组织。

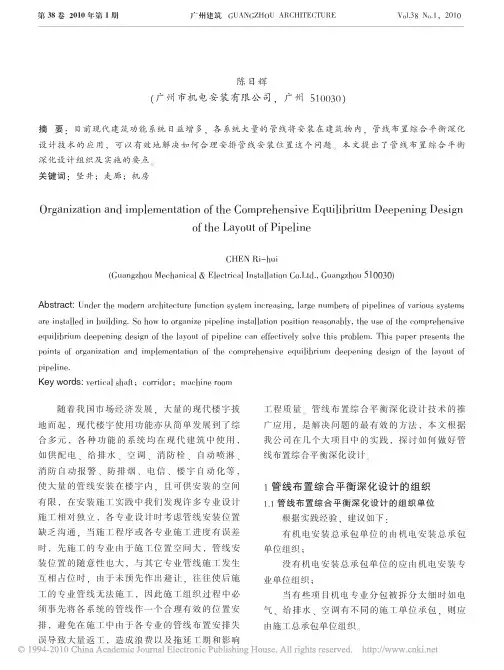

管线布置综合平衡深化设计的组织与实施陈日辉（广州市机电安装有限公司，广州510030）摘要：目前现代建筑功能系统日益增多，各系统大量的管线将安装在建筑物内，管线布置综合平衡深化设计技术的应用，可以有效地解决如何合理安排管线安装位置这个问题。

本文提出了管线布置综合平衡深化设计组织及实施的要点。

关键词：竖井；走廊；机房Organization and implementation of the Comprehensive Equilibrium Deepening Designof the Layout of PipelineCHEN Ri-hui(Guangzhou Mechanical&Electrical Installation Co.Ltd.,Guangzhou510030)Abstract:Under the modern architecture function system increasing,large numbers of pipelines of various systems are installed in building.So how to organize pipeline installation position reasonably,the use of the comprehensive equilibrium deepening design of the layout of pipeline can effectively solve this problem.This paper presents the points of organization and implementation of the comprehensive equilibrium deepening design of the layout of pipeline.Key words:vertical shaft；corridor；machine room第38卷2010年第1期广州建筑GUANGZHOU ARCHITECTURE Vol．38No．1，20101.2管线布置综合平衡深化设计的组织架构以机电安装总承包或机电安装专业为管线布置综合平衡深化设计单位进行讨论：大型工程管线布置综合平衡深化设计的工作量很大，应专门设立管线布置综合平衡深化设计部，中小型工程可以合并在技术部，但也必须有专人负责这项工作。

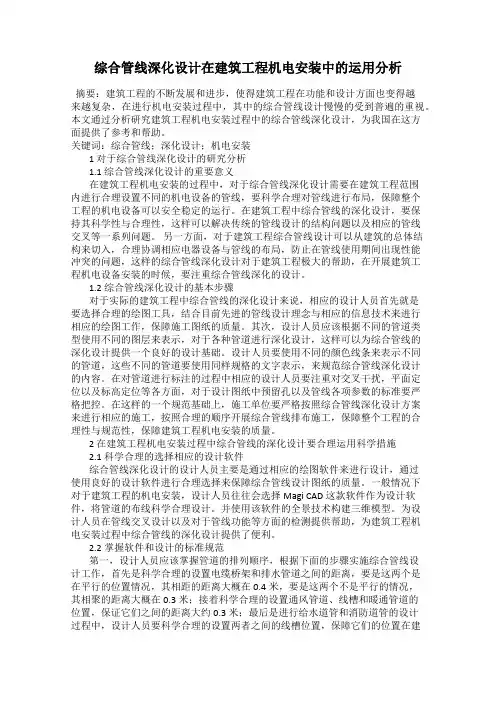

综合管线深化设计在建筑工程机电安装中的运用分析摘要：建筑工程的不断发展和进步，使得建筑工程在功能和设计方面也变得越来越复杂，在进行机电安装过程中，其中的综合管线设计慢慢的受到普遍的重视。

本文通过分析研究建筑工程机电安装过程中的综合管线深化设计，为我国在这方面提供了参考和帮助。

关键词：综合管线；深化设计；机电安装1 对于综合管线深化设计的研究分析1.1 综合管线深化设计的重要意义在建筑工程机电安装的过程中，对于综合管线深化设计需要在建筑工程范围内进行合理设置不同的机电设备的管线，要科学合理对管线进行布局，保障整个工程的机电设备可以安全稳定的运行。

在建筑工程中综合管线的深化设计，要保持其科学性与合理性，这样可以解决传统的管线设计的结构问题以及相应的管线交叉等一系列问题。

另一方面，对于建筑工程综合管线设计可以从建筑的总体结构来切入，合理协调相应电器设备与管线的布局，防止在管线使用期间出现性能冲突的问题，这样的综合管线深化设计对于建筑工程极大的帮助，在开展建筑工程机电设备安装的时候，要注重综合管线深化的设计。

1.2 综合管线深化设计的基本步骤对于实际的建筑工程中综合管线的深化设计来说，相应的设计人员首先就是要选择合理的绘图工具，结合目前先进的管线设计理念与相应的信息技术来进行相应的绘图工作，保障施工图纸的质量。

其次，设计人员应该根据不同的管道类型使用不同的图层来表示，对于各种管道进行深化设计，这样可以为综合管线的深化设计提供一个良好的设计基础。

设计人员要使用不同的颜色线条来表示不同的管道，这些不同的管道要使用同样规格的文字表示，来规范综合管线深化设计的内容。

在对管道进行标注的过程中相应的设计人员要注重对交叉干扰，平面定位以及标高定位等各方面，对于设计图纸中预留孔以及管线各项参数的标准要严格把控。

在这样的一个规范基础上，施工单位要严格按照综合管线深化设计方案来进行相应的施工，按照合理的顺序开展综合管线排布施工，保障整个工程的合理性与规范性，保障建筑工程机电安装的质量。

摘要:管线综合布置作为深化设计中的重要组成部分，在大型机电工程施工过程中发挥着越来越重要的作用。

本文系统阐述了管线综合布置的意义、要求及流程，以厦门某300M 超高层综合商住楼建筑工程为例，论述了管线综合布置技术。

关键词:管线综合布置深化设计空间管理近年来，随着社会的发展和进步，各种超大型的工业和民用建筑越来越多，机电管线越来越复杂，建筑结构越来越紧凑。

一方面，业主对建筑空间的利用率要求越来越高，在平面布置上表现为辅助性用房所占建筑面积的比例越来越小，在竖直方面表现为要求更低的建筑层高和更高的利用净高。

另一方面，大部分设计院业务越来越繁忙，不论从技术角度还是从经济角度都不愿或者不能将图纸做到完全满足现场施工所要求的深度，错误和遗漏之处屡见不鲜。

在此背景下，对施工图纸进行进一步的深化设计便应运而生。

深化设计工作主要包括设计审核、管线综合、预留预埋等几个方面，在机电工程尤其是大型机电工程施工过程中起到越来越重要的作用，深化设计工作，特别是其中的管线综合布置做好了，不但能够有效地减少窝工现象，节约经济成本，而且能够加快安装工程的施工进度，有效提高建筑物的空间利用率。

因此，深化设计工作中的管线综合布置技术显得尤为重要，其核心指导思想可以概括为“好用、好看、好修”。

1管线综合布置的意义及要求目前国内大部分设计院发行的施工图，各专业与建筑结构之间、各专业之间基本上没有进行配合调整过，如果直接用于现场施工，经常会发生管线走向有误、管道设计标高冲突等问题。

管线综合作为指导现场施工的重要组成部分，一定要领先于现场施工，在结构和建筑施工前就需要完成相应区域的综合预留预埋图的绘制或整理工作，在机电工程施工前需要完成相应区域的管线综合图，并获得业主或受其委托的管理公司的批准，以确保不出现上述问题。

由于管线综合工作包含了一个区域或者一栋建筑内所有的机电管线，故要求设计人员必须对建筑、结构、空调、通风、给排水、强电、弱电、消防等专业都有一定程度的了解，能熟练的阅读和处理各专业图纸，对CAD 软件操作熟练，有现场施工经验，掌握至少一种能与CAD 兼容的3D 绘图软件。

利用BIM软件进行管线综合布置深化设计专项方案一.BIM技术概述BIM（Building Information Modeling）建筑信息模型作为一种新的工程信息的载体，贯穿项目全生命周期的各个阶段，让项目不同参与方都可以根据需要在合适的时间获取合适的信息，辅助对项目的理解，减少常见的错误，支持与项目有关的工作决策。

其特点是可视化、参数化和可协同化。

本项目包括：保利琶洲项目地块五的机电安装工程，专业施工交叉多，施工工艺复杂，为确保项目更加高效的实施并满足业主要求，作为项目机电分包单位，我单位将对机电专业及机电深化图进行BIM建模。

此外，在本项目的施工过程中，我们将配合业主在本项目的深化设计、施工工艺、工程进度等方面充分使用BIM 技术，以提高专业施工水平、工程管理信息化水平及工程管理工作的效率。

二. BIM总体实施目标在本工程项目中，我单位将按照业主的要求和标准，建立基于REVIT 2013软件平台的BIM模型，采用Navisworks、3D-MAX等相应的软件进行4D、5D施工模拟、工序模拟，制作专业漫游动画等，并达到以下目标：三.BIM深化设计工作流程根据土建单位提供建筑建构的REVIT或CATIA模型，我单位将应用BIM技术对本工程机电管线综合图纸辅助深化设计，以大大加强设计对施工的控制和指导以及对设计成果的二次校核。

具体工作流程如下：（一）. 机电设备管线建模机电设备管线根据发包人批复的各专业图纸（二维CAD图纸），采用REVIT 2013软件按不同区域不同楼层不同专业不同系统分别开展建模工作，暖通专业分别分为空调风系统和空调水系统，由暖通工程师负责建模，给排水专业分生活用水、消防水、喷淋三个系统进行建模工作，模型由给排水工程师负责建立，而强电系统、弱电系统、燃气系统等均由电气工程师负责建模。

部分模型如下图所示：1.机电综合管线模型2.空调机房模型图机电安装施工过程中，各专业的施工员可根据BIM模型按照先上后下，先主干后支路，先设备后管线的安装顺序指导施工，安装工人也可以通过BIM模型很清楚明了的看到机电管线的详细布置，有效的提高了安装效率，也避免的材料的浪费。

第十节联合支吊架、综合管线定位布置深化设计和制安机电深化设计概述：本工程机电安装工程专业系统多，管线设备密集、空间紧张，和谐量大。

装饰工程节点繁多，结合部位处置复杂。

为保证本工程知足利用功能需要、达到设计用意，整体质量、工期目标达到项目的整体目标，我单位将设立机电设计部，进行施工图纸的深化设计和和谐治理。

机电深化设计流程：(1)深化设计软件配置：AUTOCAD、Magicad等运算机辅助设计软件。

(2)机电深化设计流程：机电深化设计原那么、打算：设计原那么：深化设计是指依照建筑师的设计图纸提出的做法要求，由总承包商和专业分包商进行的具体细部设计，它是将施工各时期的各节点细部做法进行认真的研究、选择最正确设计方案，并以设计图纸形式，报设计人、项目治理人及监理工程师审核批准，作为正式施工用图纸。

它是保证工程顺利进行按时完工和保证工程质量的关键所在。

在施工前将依照我单位丰硕的施工体会结合设计图，组织既有理论基础又有实际体会的技术人员进行深化设计。

（1）成立设计部，每一个专业配设计人员1-2名，设计部将增强与土建、机电、装饰技术人员的配合，并负责各专业分包的深化设计治理与和谐工作。

（2）认真做好图纸会审，图纸会审之前，施工人员应认真熟悉图纸，通过图纸会审，领会设计用意，涵盖各系统绘制机电配合总图，包括机电综合施工图与综合土建要求图。

图纸内容能清楚反映所有机电安装的标高、宽度定位及有关与结构及装饰的准确关系，包括详细的平面、立面和剖面图。

整体成效既能知足设计要求与验收标准，又能考虑交叉施工的合理性和尔后的维修方便，尽可能减少返工现象的发生。

（3）通过对设计图纸进行施工深化并报审批以后，制定施工方案并进行评审，在评审的基础上对施工方案进行优化，经审批后的施工方案作为指导安装施工标准行为的重要技术文件之一。

施工方案强调技术先进，经济适用，可操作性强。

（4）增强各专业间的和谐，常常组织土建、机电、装饰和各专业分包和谐处置专业间的交叉配合问题。

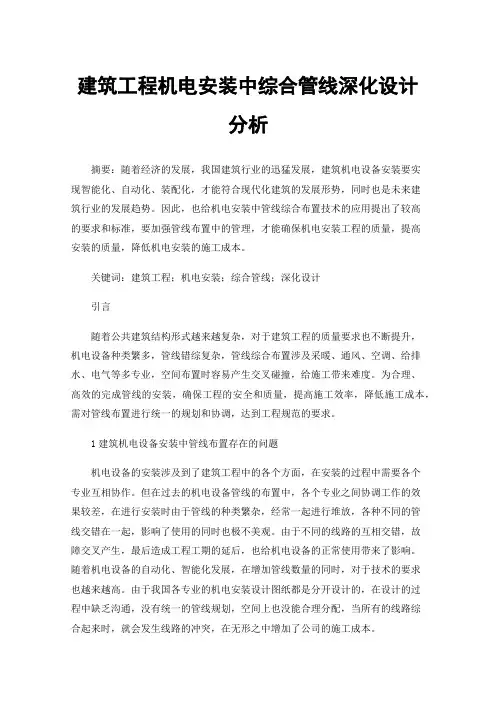

建筑工程机电安装中综合管线深化设计分析摘要：随着经济的发展，我国建筑行业的迅猛发展，建筑机电设备安装要实现智能化、自动化、装配化，才能符合现代化建筑的发展形势，同时也是未来建筑行业的发展趋势。

因此，也给机电安装中管线综合布置技术的应用提出了较高的要求和标准，要加强管线布置中的管理，才能确保机电安装工程的质量，提高安装的质量，降低机电安装的施工成本。

关键词：建筑工程；机电安装；综合管线；深化设计引言随着公共建筑结构形式越来越复杂，对于建筑工程的质量要求也不断提升，机电设备种类繁多，管线错综复杂，管线综合布置涉及采暖、通风、空调、给排水、电气等多专业，空间布置时容易产生交叉碰撞，给施工带来难度。

为合理、高效的完成管线的安装，确保工程的安全和质量，提高施工效率，降低施工成本，需对管线布置进行统一的规划和协调，达到工程规范的要求。

1建筑机电设备安装中管线布置存在的问题机电设备的安装涉及到了建筑工程中的各个方面，在安装的过程中需要各个专业互相协作。

但在过去的机电设备管线的布置中，各个专业之间协调工作的效果较差，在进行安装时由于管线的种类繁杂，经常一起进行堆放，各种不同的管线交错在一起，影响了使用的同时也极不美观。

由于不同的线路的互相交错，故障交叉产生，最后造成工程工期的延后，也给机电设备的正常使用带来了影响。

随着机电设备的自动化、智能化发展，在增加管线数量的同时，对于技术的要求也越来越高。

由于我国各专业的机电安装设计图纸都是分开设计的，在设计的过程中缺乏沟通，没有统一的管线规划，空间上也没能合理分配，当所有的线路综合起来时，就会发生线路的冲突，在无形之中增加了公司的施工成本。

2管线布置综合平衡技术特点管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路交叉重叠、衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。

技术特点如下：1.能较快完善节点设计和施工详图设计。

2.在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。

管线的综合排布深化设计方案1.6.1 设计概况本工程机电专业系统繁多、使用功能全面、技术要求高，目前的施工图对各机电专业的管线仅作了初步的排布设计，这往往会造成某些部位尤其是管线交叉部位和吊顶内的各机电专业管道之间的碰撞和冲突，既影响到施工质量和施工速度，也可能会影响相应的使用功能和外观上的整齐美观。

因此，在正式施工前必须进行各机电专业管线综合平衡布置的深化设计工作。

在图纸上综合协调机电各专业管线、设备的平衡布置，尤其是设备机房、各楼层走廊、机电竖井等管线密集部位和吊顶、墙面机电末端器具布置，力求各专业管线及设备的合理、美观布置和各机电系统的高效运行、配合完善。

在满足规范及设计使用功能要求的前提下，通过合理安排机电管线及设备的综合平衡布置，为业主提供最大的使用空间。

本工程各功能区明晰，管线布置密集区域主要为主管线、各功能层吊顶、竖井等部位，为使前述部位水、电、风及专业管线的合理布置，在安装工程施工前，我单位将投入技术精湛并有丰富现场施工经验的技术人员，进行各专业的管线综合平衡布置、符合实际的深化设计，在计算机上对各专业管线进行叠加，对各管线的空间位置进行合理布置，组合、排列、检查、调整，最终确定管线综合平衡的合理方案，并对管线交叉密集处或特殊部位做大样图或剖面图，并据此确定选用共用管线支吊架，然后再将各专业管线进行分解，形成各专业施工图纸，下发施工班组指导施工。

在深化设计过程中，还将根据施工现场实际情况，以及业主、监理、设计及各约定专业分包施工方提出的其他要求和配合情况，做进一步的深化设计修改，保证工程施工安全、高效、快速地进行。

1.6.2 安装管线综合排布深化设计重点难点1.6.2.1 吊顶区域的管线综合排布深化设计重点及难点表1.6.2.1-1 吊顶区域的管线综合排布深化设计重点及难点1.6.2.2 非吊顶区域的管线综合排布深化设计重点及难点1.6.2.3 设备机房的深化设计重点及难点1.6.3 综合排布深化设计方案流程本工程安装管线综合排布深化设计流程如图1.6.3-1所示：1.6.4 综合排布深化设计方案组织深化设计作为施工设计的完善和补充，越来越显示出其强大的技术经济优势，深化设计准备管线综合深化设计设备机房深化设计成立深化设计小组、明确人员职责 设计人员培训：绘图标准、实施细则 建筑、结构、装修条件图收集确认办公场所及办公设备确定管线连接方式确定管线维修空间 确定管道阀件安装位置及操作空间绘制各专业管线剖面图 绘制公共支架大样图确定需穿墙或预埋管线绘制预埋管线或 预留洞口布置图深化设计实施参数校核确定厂家及设备型号荷载计算及基础布置运输路线及方案确定确定检修孔位置及尺寸安装大样图绘制图纸报批业主审核 图纸批准合格合格监理审核 设计院审核相关单位审核合格合格样板制作不合格不合格 不合格不合格不合格图1.6.3-1 深化设计总体流程图能够充分展示施工单位的综合实力。

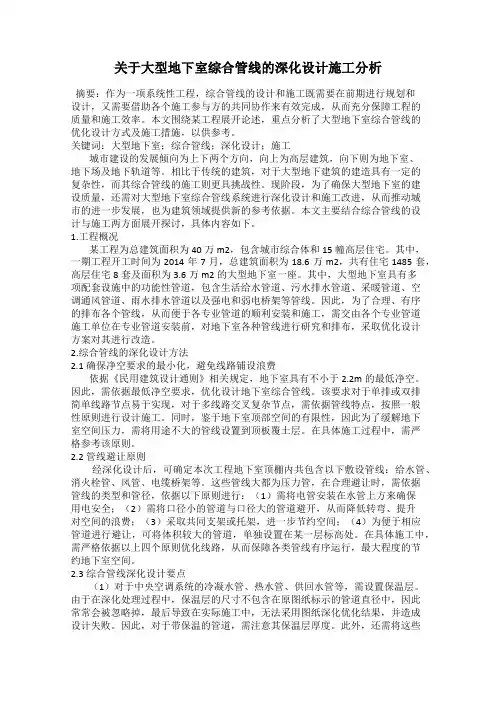

关于大型地下室综合管线的深化设计施工分析摘要：作为一项系统性工程，综合管线的设计和施工既需要在前期进行规划和设计，又需要借助各个施工参与方的共同协作来有效完成，从而充分保障工程的质量和施工效率。

本文围绕某工程展开论述，重点分析了大型地下室综合管线的优化设计方式及施工措施，以供参考。

关键词：大型地下室；综合管线；深化设计；施工城市建设的发展倾向为上下两个方向，向上为高层建筑，向下则为地下室、地下场及地下轨道等。

相比于传统的建筑，对于大型地下建筑的建造具有一定的复杂性，而其综合管线的施工则更具挑战性。

现阶段，为了确保大型地下室的建设质量，还需对大型地下室综合管线系统进行深化设计和施工改进，从而推动城市的进一步发展，也为建筑领域提供新的参考依据。

本文主要结合综合管线的设计与施工两方面展开探讨，具体内容如下。

1.工程概况某工程为总建筑面积为40万m2，包含城市综合体和15幢高层住宅。

其中，一期工程开工时间为2014年7月，总建筑面积为18.6万m2，共有住宅1485套，高层住宅8套及面积为3.6万m2的大型地下室一座。

其中，大型地下室具有多项配套设施中的功能性管道，包含生活给水管道、污水排水管道、采暖管道、空调通风管道、雨水排水管道以及强电和弱电桥架等管线。

因此，为了合理、有序的排布各个管线，从而便于各专业管道的顺利安装和施工，需交由各个专业管道施工单位在专业管道安装前，对地下室各种管线进行研究和排布，采取优化设计方案对其进行改造。

2.综合管线的深化设计方法2.1确保净空要求的最小化，避免线路铺设浪费依据《民用建筑设计通则》相关规定，地下室具有不小于2.2m的最低净空。

因此，需依据最低净空要求，优化设计地下室综合管线。

该要求对于单排或双排简单线路节点易于实现，对于多线路交叉复杂节点，需依据管线特点，按照一般性原则进行设计施工。

同时，鉴于地下室顶部空间的有限性，因此为了缓解地下室空间压力，需将用途不大的管线设置到顶板覆土层。

综合管线深化设计如何做？管线深化设计基本原则及方法！综合管线深化设计需要项目部牵头，技术负责人负责，各专业工长参与，借助工程制图软件（CAD）,结合现场实际情况综合考量。

不仅项目部内部各专业要密切配合，还要做好与土建、装修的配合工作。

土建是我们进行优化设计的基础，我们的管线基本都是贴梁排布的，梁的高度，梁与梁之间的跨度，往往是影响我们管线排布的主要因素。

现在的民用建筑要求都比较高，特别是对于要求精装修的民用建筑，在与装修单位的配合中，管线的优化设计就显得尤为重要。

CAD作为综合管线深化设计的重要工具，在进行综合管线深化设计时各机电专业(给排水、电气、空调暖通等)应做好本专业的图层管理，为综合管线深化设计创造条件。

例如：各专业不同系统的管线及文字标注应使用不同的图层，以便在综合管线图纸中通过打开、关闭图层的操作对各专业管线进行管理；各专业的管线应使用不同的色系及颜色，以方便综合管线深化设计过程中分辨不同系统的管道，提高工作效率；各专业图纸的线性比例、文字标注的字体和字高应保持统一，保证综合管线图纸制图的一致性和美观性等。

综合管线深化设计基本原则1）尽量利用梁内空间。

绝大部分管道在安装时均为贴梁底走管，梁与梁之间通常存在很大的空间．尤其是当梁高很大时。

在管道十字交叉时，这些梁内空间可以被很好的利用起来。

在满足转弯半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持管路通顺，满足层高要求。

2）有压管道避让无压管道。

无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道应保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。

有压管道是在压力作用下克服沿程阻力沿一定方向流动。

一般来说，改变管道走向，上下翻飞，绕道走管不会对其供水效果产生影响。

因此，当有压管道与无压管道碰撞时，应首先考虑更改有压管道。

3）小管道避让大管道。

实例说明！BIM管线综合深化实施思路与注意要点解读筑龙暖通公众号来源：湖南建工BIM中心如有侵权，请联系删除基于BIM技术的机电管线综合深化主要是在土建、机电整合模型上对机电系统进行复核与优化的过程，此过程主要包括制定管线排布方案、管线平铺、管线标高及坡度调整、管线碰撞调整、管井深化、机房深化、支吊架深化、成本优化，期间充分综合考虑施工空间、设备安装空间、后期检修空间、装饰预留空间、美观、经济等因素、避免造成返工或者拆改，所以在机电管线深化前，制定一个可行性高的机电深化方案在整个BIM深化设计中尤为重要，它不仅是后续深化的基础，也是保证BIM应用能落地的关键环节。

一项目概况及特点兴旺科技总部基地项目总建筑面积约113590㎡，分为A塔（30层、120米）、B塔（23层、100米）、裙楼（3层）及两层地下室，其中地下室建筑面 28130.96㎡；A塔建筑面积 50138.59㎡（1-4层为商业，5-9、11-21层为办公，10、22层为避难层，23-30层为酒店），A塔中商业与酒店为毛坯交付、办公精装；B 塔建筑面积31857.61㎡（其中1层商业、2-19层为LOFT公寓、20-23层为平层公寓），B塔除公区外毛坯交付；裙楼为商业建筑面积：4867.70㎡。

项目定位为创优工程、鲁班奖工程，施工质量要求高，机电管线众多，设备管线密集，净高要求高，各专业管线交叉施工难度大。

地下一层按层高整体分为两个区间，高区层高5.5m,低区层高3.9m,最大梁尺寸1.0m，如下图所示。

△地下室一层结构空间分布图二 BIM一次机电管综深化方案思路01了解项目数据1. 首先理一遍整个系统熟读机电各专业设计说明，了解各专业管线排布及走向，路由是否可以优化、水暖电管线最大尺寸、进户管道位置、管道管径等，譬如设计有几台泵几台风机、泵的扬程流量是多少、泵房在什么位置、设计说明有没有标注多大管径对应的喷淋头数量，如果没有，翻出规范，对照规范进行下一步作业等等。

总结机电工程施工中的管线综合深化设计总结机电工程施工中的管线综合深化设计总结机电工程施工中的管线综合深化设计摘要：综合管线的深化设计关系到施工质量、美观程度等诸多方面，如不高度重视，会给工期、造价、质量造成不必要的麻烦。

关键词：管线综合图剖面图设计协调中图分类号：tu81文献标识码：a文章编号：1674-098x（20xx）03（b）-0-01 机电各专业图纸深化设计的目的是为了更好地协调各专业设备、管线的布置、走向，以保证各专业占有的空间位置是最合理的。

一方面能保证施工的正常进行，另一方面也有助于整个机电系统在竣工后有足够多的维修空间。

其主要工作内容如下。

依照初步设计和国家有关规范，参照土建结构、专业分包商图纸，细化各专业的设计图，以保证各专业的协调施工。

综合协调各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1管道深化设计流程管线深化设计主要方法：绘制断面图、管线综合图、剖面图，采用计算机进行立体建模，模拟空间排布的方式。

首先按照进度计划要求选择深化部位，并挑取其中管线较集中的几个位置选为节点，依据设计图纸中提供的顶板、梁以及装饰单位提供的吊顶标高及做法等参数进行建筑剖面的制作。

剖面绘制完成后一般情况各专业将自己此平面节点位置上的管线按照风、水、电的顺序在剖面中表示出来（例如电桥架较大，水管较小等情况可按实际情况调整绘图顺序）。

在进行管线综合过程中各专业应注意以下问题：（1）对照结构图一次墙体的留洞位置以免绘制管线出墙时位置不能对应；（2）管道保温一定按原比例绘制以免施工过程中遇到空间不够的情况；（3）水管在绘制过程中尽量保持在电气桥架以下；（4）如无特殊情况风管绘制尽量将风管上皮贴梁或顶板；（5）遇到如重力排水管等无压水管时尽量对其进行避让；（6）注意防排烟管道在走廊内需下引排烟风口以保证消防排烟的需要，在进行走廊内管线综合深化设计时需予以充分考虑。

管线综合排布图深化设计1、各系统涉及的子系统（1）给排水系统1）给排水系统：给水系统、热水系统、废水系统、污水系统、雨水系统、中水系统、其他杂排水系统等、冷却水系统；2）消防系统：消火栓系统、自动喷水灭火系统、气体消防系统等；（2）强电系统：1）供配电系统：动力配电系统、照明配电系统、插座配电系统等；2）消防配电系统：消防广播系统、电话系统、联动报警系统等（3）暖通空调系统：1）空调系统：空调送回风系统、排风系统、新风系统、空调供回水系统（包含冷凝水管道）、空调加湿系统等；2）消防系统：排烟系统、正压送风系统、消防补风系统等；（4）动力系统：蒸汽系统、燃气系统等（5）弱电系统：楼宇自动化系统、电话系统、电视系统、数字信息网络管线等；2、绘图前需熟悉的图纸绘图之前需根据图纸目录整理全套施工图电子版本，应该核对该项目的所有系统，不应存在漏系统的现象，所缺图纸需全部补齐。

（1）建筑专业建筑底图是绘制机电管线综合图的基本，建筑底图不建议从机电专业中截取，应采用最新版本的建筑专业的相应平面图。

拿到建筑图后需完成下列事宜： 1）核对该版建筑图与机电图内的建筑业态是否存在差异；2）了解各区域建筑完成面高度；3）核对所有设备用房、管道井位置是否与机电图一致；4）了解上层建筑的标高，方便核实与结构的差异；5）特别注意防爆墙、防火分区的设置情况；6）了解建筑上是否有机电留洞。

（2）结构图：1）需核对本层结构平面图，熟悉各区域结构完成面高度，熟悉各区域的楼板的相对关系，确认建筑找平厚度；2）核对本层结构平面图，确认结构柱、剪力墙是否与建筑一致，核对剪力墙是否留洞及留洞位置是否满足机电要求，核对楼板洞是否满足机电要求；3）核对本层结构留洞图（如有）是否满足机电要求；4）核对上层结构平面图，熟悉各区域结构完成面高度，熟悉各区域的楼板的相对关系，确定各区域的梁顶标高；了解各区域的楼板厚度；5）核对上层结构平面图的楼板洞是否满足机电要求，楼层高度是否与建筑高度吻合；6）核对上层结构梁配筋图是否标示完整，每根梁的标注均能准确反映梁的大小、梁面高度等信息；尤其注意降板区域的梁面高度；（3）给排水专业1）需认真研读设计说明、施工说明及相应的技术要求等文件，确定各系统管道材质及规格、保温材质及厚度、系统阀门选择规则、管道敷设要求等；2）需熟悉整个系统，根据系统图核对平面图上是否有遗漏。

浅析机电管线综合深化设计技术摘要：对于管线的采购和引进当中出现的封堵问题，当管线需要穿过墙体或者是对于箱体的进出要进行必要的防护和套管的辅助，电器类的小型管线可以选择用防火胶泥来封堵，如果是大管线需要进出，那么就要先密封，对于防火材料进行必要的填充，再把两端用防火胶泥封堵好，防止端头脱落，采用防护刚的支架进行安装。

关键词：机电工程;管线设计;建筑施工一、建筑机电综合管线设计和施工原则（一）设计原则综合管线主要包括给排水、空调、电气等管线。

给排水管线分为生活供水、污水排水、消防栓。

空调通风管线分为送排风管、消防排烟管、消防补风管。

电气管线主要是动力、照明、消防报警等。

在进行综合管线的设计和安装时需要遵循以下原则：1. 室内需要安装给水管道，给水管道与墙、柱之间的距离应该保持在规定的范围内，不仅需要提高施工质量，还需要满足维护需求。

一般情况下横干管与墙、地沟壁的净距在100mm以内，与梁、柱净距50mm以内。

2. 用相同支架敷设时，管外壁与墙的距离在100mm以内。

管道外壁之间的最小距离大于50mm。

3. 管代并排排列，阀门位置需要错开，如果根据实际情况，阀门必须并排安装时需要保持阀门位置小于200mm。

在进行电、水、暖通等的设计安装时需要遵循避让原则，大管优先，小管让大管。

有压管让无压管。

给水管在上，排水管在下，保温管道在上，小口径管路应该尽量支撑在大口径管路上方。

在暖通设计时，风管和较大的母线在架桥的时候可以安装在最上方，暖风管很多的时候排烟应该和其它风管在一起。

对于风管来说大的风管要高于小的风管，方便布局，大小风管如果处于交叉位置，可以安装在同意高度，交叉的位置小的风管可以绕过大的风管。

室外综合管线包括雨水、污水、强电、弱电、燃气等管线的布置，强弱电室外管线变更敷设方式或转角分支时应设置人（手）孔;当室外管线直线长度超过100米时，应在中间部位增加人（手）孔;人孔井内线缆应绕人孔井内壁1.5圈，手孔井内线缆应绕手孔井内壁0.5圈。

建筑工程机电安装中综合管线深化设计分析发布时间：2023-02-28T03:37:38.975Z 来源：《工程建设标准化》2022年10月第19期作者：曹枢樊杰张杰刘孟豪杨宏福达世博[导读] 机电安装工程普遍存在建筑行业中，机电设备不仅保证了建筑生产、施工的顺利进行，而且提高了建筑物整体质量，改善了人们的建筑居住环境曹枢樊杰张杰刘孟豪杨宏福达世博中国建筑一局（集团）有限公司陕西西安 000000摘要：机电安装工程普遍存在建筑行业中，机电设备不仅保证了建筑生产、施工的顺利进行，而且提高了建筑物整体质量，改善了人们的建筑居住环境。

但是由于机电安装工程具有涉及技术多、应用范围广等特点，导致施工技术质量无法保证，产生了机电设备安装位置不合理、运行功能受限等问题，鉴于此，展开对建筑机电安装工程的施工技术及质量控制的探讨具有重要的现实意义。

关键词：建筑工程；机电安装；综合管线；深化设计引言随着社会的持续发展和城市化速度的加快，建筑的发展正在走向一体化、理性化、智能化。

合理规范的管道布置不仅有助于提高建筑、机械设备维护和线路连接的效率，还能大大降低运营商的施工难度。

综管布置技术是应用于建筑机械安装的施工管理技术，具有综合性、安全性、效率等特点，涉及建筑电气、排水、通风、智能建筑、供暖、空调等多种专业。

采用计算机模拟技术优化管道布置的综合平衡设计。

1建筑机电管线综合布置原则1.1管线空间布置原则科学布设管线支架的方式能够促使建筑空间利用率得到有效提升,确保支架可以得到充分利用,建筑机电工程管线部署也更为集约化,材料损耗有所下降。

对于作业人员而言,应该确保不同专业的管线保持相同走向,各专业管线的构件标准依据制作均需要与相关规定标准要求保持一致。

对于风管和风阀等区域,应预留一定的空间,使建筑空间布局更为合理。

建筑机电管线空间布置关键要求:冷水管在右边合理排列、热水管路在左边合理排列、保温管在上侧布设,非保温线路布设于下侧。

xx工程综合管线深化设计总结1 工程简述北京xx医院门急诊及手术科室楼改扩建工程，是xx医院在北京东单地区的大型综合医院项目。

机电相关专业极为繁杂，既有医院工程特殊的洁净工程、医疗气体、气动物流、导医、酸碱水、医疗设备安装等系统外，常规的空调、采暖、给排水及强弱电系统一应俱全；其中空调、采暖、给排水及强弱电系统共涉及到《建筑工程施工质量验收统一标准GB50300－2001》中34项子分部工程中除中水与除尘的全部子分部工程。

总建筑面积221915平方米。

2 机电综合管线深化设计技术的应用2.1综合管线深化设计的依据机电综合管线深化设计是在原设计基础上进行的空间布局方面排布，其主要依据包括原设计院各个专业的施工图纸及国家相关的规范、行业标准等。

在具体管道排布时，首先要考虑的是避让原则，有压让无压，小管让大管等；其次是管线位置及间距，重点是电气管线与其他管线的上下位置及距离要求，医院工程要注意医疗气体的氧气、压缩空气管道与电气管线严格的间距要求，涉及到厨房区域的还要考虑煤气管道与电气管线间距要求等；再次是作业空间，根据管道连接方式不同导致的作业空间不同与电缆桥架敷设电缆的空间要求等综合考虑；最后是管道保护层等辅助部位，要特别注意的是现场发泡的保温与电气支管敷设位置。

2.2综合管线深化设计的准备工作首先，要根据设计院的电子版图纸，完成各专业的图纸提取工作，各机电专业把各自图纸中的作业内容提取出来。

除电气支管外充分考虑各专业支管，大量同一位置的小支管也会对日后的施工带来影响。

其次，简化建筑图纸，并将所有专业管道绘制到建筑图纸对应平面中；这里把上层结构梁加进本层平面图纸中，各专业图纸系统尽量标识明确些，如附图所示。

这样会导致前期工作量较大，但对后期的工作顺利开展有很多便利。

如在具体节点考虑时，较为快速地明确发生冲突的专业及选择哪个专业避让；在某个专业图纸发生变更时，也可方便调整。

2.3 综合管线深化设计具体部位的处理在以上工作完成后，进行对工程中不利点确定与分析工作。
