CE1 接口类型PRI接口

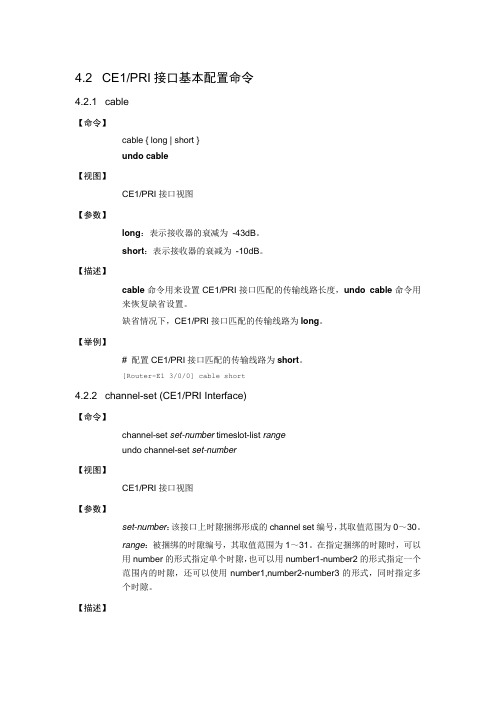

4.2 CE1/PRI接口基本配置命令4.2.1 cable【命令】cable { long | short }undo cable【视图】CE1/PRI接口视图【参数】long：表示接收器的衰减为-43dB。

short：表示接收器的衰减为-10dB。

【描述】cable命令用来设置CE1/PRI接口匹配的传输线路长度，undo cable命令用来恢复缺省设置。

缺省情况下，CE1/PRI接口匹配的传输线路为long。

【举例】# 配置CE1/PRI接口匹配的传输线路为short。

[Router-E1 3/0/0] cable short4.2.2 channel-set (CE1/PRI Interface)【命令】channel-set set-number timeslot-list rangeundo channel-set set-number【视图】CE1/PRI接口视图【参数】set-number：该接口上时隙捆绑形成的channel set编号，其取值范围为0～30。

range：被捆绑的时隙编号，其取值范围为1～31。

在指定捆绑的时隙时，可以用number的形式指定单个时隙，也可以用number1-number2的形式指定一个范围内的时隙，还可以使用number1,number2-number3的形式，同时指定多个时隙。

【描述】channel-set命令用来将CE1/PRI接口的时隙捆绑为channel set，undochannel-set命令用来取消相应的时隙捆绑。

缺省情况下，不捆绑任何channel setCE1/PRI接口使用CE1/PRI工作方式时，它在物理上分为32个时隙，对应编号为0～31。

使用时，可以将除0时隙外的全部时隙分成若干通道组（channel set），每组时隙捆绑以后，将自动创建一个Serial接口，其逻辑特性与同步串口相同。

Serial接口的编号是serial interface-number:set-number，interface-number为CE1/PRI接口的编号，set-number是channel set的编号。

C C N A认证试题一（附答案和解析）中文版(一)1、目前，我国应用最为广泛的LAN标准是基于（）的以太网标准.(A) IEEE 802.1(B) IEEE 802.2(C) IEEE 802.3(D) IEEE 802.5答案：C参考知识点：现有标准：IEEE 802.1 局域网协议高层IEEE 802.2 逻辑链路控制IEEE 802.3 以太网IEEE 802.4 令牌总线IEEE 802.5 令牌环IEEE 802.8 FDDIIEEE 802.11 无线局域网记住IEEE802.1-------IEEE802.5的定义以太网是一种计算机局域网组网技术。

IEEE制定的IEEE 802.3标准给出了以太网的技术标准。

它规定了包括物理层的连线、电信号和介质访问层协议的内容。

以太网是当前应用最普遍的局域网技术。

它很大程度上取代了其他局域网标准，如令牌环、FDDI和ARCNET。

以太网的标准拓扑结构为总线型拓扑，但目前的快速以太网（100BASE-T、1000BASE-T标准）为了最大程度的减少冲突，最大程度的提高网络速度和使用效率，使用交换机（Switch）来进行网络连接和组织，这样，以太网的拓扑结构就成了星型，但在逻辑上，以太网仍然使用总线型拓扑的C***A/CD介质访问控制方法。

电气电子工程师协会或IEEE（Institute of Electrical and Electronics Engineers）是一个国际性的电子技术与信息科学工程师的协会。

建会于1963年1月1日。

总部在美国纽约市。

在150多个国家中它拥有300多个地方分会。

目前会员数是36万。

专业上它有35个专业学会和两个联合会。

IEEE发表多种杂志，学报，书籍和每年组织300多次专业会议。

IEEE定义的标准在工业界有极大的影响。

下面列出：IEEE802．3以太网标准802.3--------- 10Base以太网标准802.3u-------- 100Base-T（快速以太网）802.3z-------- 1000Base-X（光纤吉比特以太网）802.3ab-------- 1000Base-T（双绞线吉比特以太网）答案：CE注：IP地址中关键是看她的主机位，将子网掩码划为二进制，1对应上3、Quidway系列路由器在执行数据包转发时，下列哪些项没有发生变化（假定没有使用地址转换技术）？（）(A) 源端口号(B) 目的端口号(C) 源网络地址(D) 目的网络地址(E) 源MAC地址(F) 目的MAC地址答案：ABCD参考知识点：路由功能就是指选择一条从源网络到目的网络的路径，并进行数据包的转发。

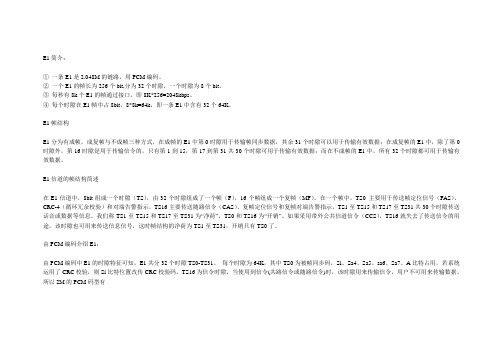

E1简介：①一条E1是2.048M的链路，用PCM编码。

②一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。

③每秒有8k个E1的帧通过接口，即8K*256=2048kbps。

④每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。

E1帧结构E1分为有成帧，成复帧与不成帧三种方式，在成帧的E1中第0时隙用于传输帧同步数据，其余31个时隙可以用于传输有效数据；在成复帧的E1中，除了第0时隙外，第16时隙是用于传输信令的，只有第1到15，第17到第31共30个时隙可用于传输有效数据；而在不成帧的E1中，所有32个时隙都可用于传输有效数据。

E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F），16个帧组成一个复帧（MF）。

在一个帧中，TS0 主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。

我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。

如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。

由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。

每个时隙为64K，其中TS0为被帧同步码，Si、Sa4、Sa5、sa6、Sa7、A比特占用，若系统运用了CRC校验，则Si比特位置改传CRC校验码。

TS16为信令时隙，当使用到信令(共路信令或随路信令)时，该时隙用来传输信令，用户不可用来传输数据。

所以2M的PCM码型有①PCM30：PCM30用户可用时隙为30个，TS1-TS15,TS17-TS31。

TS16传送信令，无CRC校验。

E1接口(T1接口用于外国)T1、E1指中继线类型，即：用户的PBX连接到电信局的中继线类型。

T1主要应用于北美、欧洲、香港等地区我国使用E1中继。

E1的一个好处在于可以传送主叫的号码（ANI）E1可以同时传送30路通话，T1可以同时传送24路通话…………E1是欧洲标准，我国也使用这个标准，2048K;T1是北美标准，日本好像也是的，1544K。

在传输上用的非常的普遍。

E1最本来的用法是在用作语音交换机的数字中继时，是把一条E1作为32个64K来用，但是时隙0和时隙15是传输控制信令用，所以一条E1可以传30路话音。

这是在接入服务器上（如华为8010，北电的CVX1800等）说的E1,而和通常在路由器上说的E1概念有些不一样。

在路由器上的E1是不能划分时隙的，只能做2M线使用。

CE1的传输线路的带宽是2048Ｋ，它和E1的区别主要在于：E1不能划分时隙，CE1能划分时隙。

CE1的每个时隙是64K，一共有３２个时隙，在使用的时候，可以划分为n*64K，例如：128K,256K等等。

CE1的0和15时隙是不用来传输用户的数据流量,0时隙是传送同步号,15时隙传送控制信令,这样实际能用的只有30个时隙,所以在具体配置CE1划分时隙时，要注意些了。

CE1 和E1 也可以互联，但是CE1必须当E1来使用，即不可分时隙使用。

因为CE1比较灵活，所以我们能常常碰到CE1。

1.一条E1是2.048M的链路，用PCM编码。

2.一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。

3.每秒有8k个E1的帧通过接口，即8K*256=2048kbps。

4.每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。

E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一． E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。

3.1 广域网接口与线缆3.1.1 广域网的类型WAN●窄带广域网→PSTN：Public Switched Telephone Network，公共交换电话网→ISDN：Integrated Services Digital Network，综合业务数字网→DDN：Digital Data Network，数字数据网→帧中继：Frame Relay→X.25：公用分组交换网●宽带广域网→ATM：异步传输模式→SDH：同步数字系列广域网（Wide Area Network）是一种跨越大的地域的网络。

目前有多种公共广域网络。

一般我们的网络会通过服务商提供的具体业务连接到广域网络上。

按其提供业务的带宽的不同，可简单的分为窄带广域网和宽带广域网两大类。

现有的窄带公共网络包括PSTN 公共交换电话网、ISDN 综合数字业务网、DDN、X.25 网、帧中继（Frame Relay）网等。

PSTN 可能是我们接触最多的公共窄带网络，目前主要提供电话和传真业务，通过调制解调器可以完成一些有限的数据传输业务。

ISDN 综合业务数字网将在本章后面小节专门介绍。

DDN 即数字数据网，是一种广泛使用的基于点对点连接的窄带公共数据网络。

X.25 网是一种国际通用的标准广域网，基于分组交换技术，内置的差错纠正、流量控制和丢包重传机制，使之具有高度的可靠性，适于长途噪声线路。

X.25网络刚被引入时，其最大速率仅为有限的64Kbps ，使之可提供的业务非常有限。

1992年，ITU-T更新了X.25标准，其传输速度可高达2Mbps。

X.25网络在传输数据时，沿途每个节点都要重组包，使得数据的吞吐率很低，包时延较大。

X.25显然不适于传输质量好的信道。

Frame Relay 帧中继是一种应用很广的服务，采用E1 电路，速率可从64K到2M，速率较快，它减少了差错检测，充分利用了如今广域网连接中比较简洁的信令。

中间节点的延迟比X.25 网小得多。

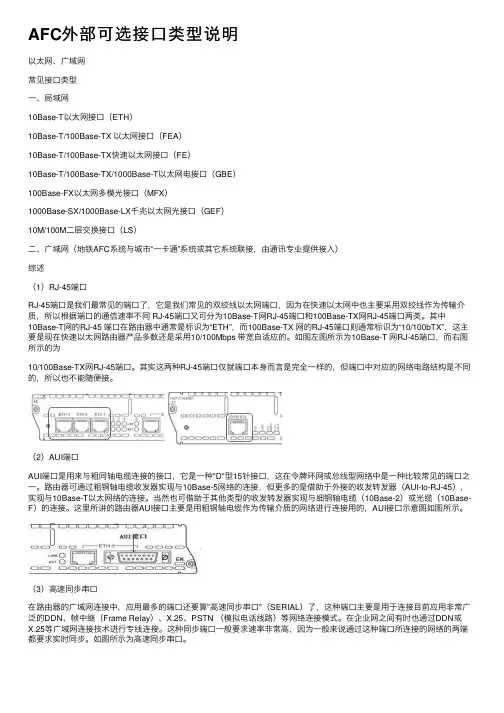

AFC外部可选接⼝类型说明以太⽹、⼴域⽹常见接⼝类型⼀、局域⽹10Base-T以太⽹接⼝（ETH）10Base-T/100Base-TX 以太⽹接⼝（FEA）10Base-T/100Base-TX快速以太⽹接⼝（FE）10Base-T/100Base-TX/1000Base-T以太⽹电接⼝（GBE）100Base-FX以太⽹多模光接⼝（MFX）1000Base-SX/1000Base-LX千兆以太⽹光接⼝（GEF）10M/100M⼆层交换接⼝（LS）⼆、⼴域⽹（地铁AFC系统与城市“⼀卡通”系统或其它系统联接，由通讯专业提供接⼊）综述（1）RJ-45端⼝RJ-45端⼝是我们最常见的端⼝了，它是我们常见的双绞线以太⽹端⼝，因为在快速以太⽹中也主要采⽤双绞线作为传输介质，所以根据端⼝的通信速率不同 RJ-45端⼝⼜可分为10Base-T⽹RJ-45端⼝和100Base-TX⽹RJ-45端⼝两类。

其中10Base-T⽹的RJ-45 端⼝在路由器中通常是标识为“ETH”，⽽100Base-TX ⽹的RJ-45端⼝则通常标识为“10/100bTX”，这主要是现在快速以太⽹路由器产品多数还是采⽤10/100Mbps 带宽⾃适应的。

如图左图所⽰为10Base-T ⽹RJ-45端⼝，⽽右图所⽰的为10/100Base-TX⽹RJ-45端⼝。

其实这两种RJ-45端⼝仅就端⼝本⾝⽽⾔是完全⼀样的，但端⼝中对应的⽹络电路结构是不同的，所以也不能随便接。

（2）AUI端⼝AUI端⼝是⽤来与粗同轴电缆连接的接⼝，它是⼀种"D"型15针接⼝，这在令牌环⽹或总线型⽹络中是⼀种⽐较常见的端⼝之⼀。

路由器可通过粗铜轴电缆收发器实现与10Base-5⽹络的连接，但更多的是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太⽹络的连接。

当然也可借助于其他类型的收发转发器实现与细铜轴电缆（10Base-2）或光缆（10Base-F）的连接。

路由器的Serｉａl-BＲI-ＡＵX-AUI等端口的区别都有什么作用————————————————————————————————作者：————————————————————————————————日期：各种交换机的数据接口类型作为局域网的主要连接设备,以太网交换机成为应用普及最快的网络设备之一,同时,也是随着这种快速的发展,交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：1、ＲJ-45接口这种接口就是我们现在最常见的网络设备接口,俗称“水晶头”,专业术语为RJ-4５连接器,属于双绞线以太网接口类型。

RJ-４５插头只能沿固定方向插入，设有一个塑料弹片与RJ-４5插槽卡住以防止脱落。

这种接口在1０Base-T以太网、1００Bａsｅ－TX以太网、1０00Basｅ－TX 以太网中都可以使用，传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求，特别是1000Baｓe-TX千兆以太网连接时,至少要使用超五类线，要保证稳定高速的话还要使用6类线。

ﻫ2、SC光纤接口SC光纤接口在10０Baｓe-TX以太网时代就已经得到了应用，因此当时称为100Basｅ－FX(F是光纤单词ｆｉｂer的缩写),不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

ﻫ光纤接口类型很多，SＣ光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SＣ接口显得更扁些,其明显区别还是里面的触片,如果是８条细的铜触片,则是ＲJ-4５接口,如果是一根铜柱则是ＳC光纤接口。

ﻫ3、FDDI接口ＦDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。

中继接口我公司数字程控交换机配有丰富的接口类型：环路中继、磁石中继、E＆M中继、数字E＆M 中继、载波中继、VOIP中继、V5接口、数字中继（包括随路信令中国1号信令、R2信令和共路信令7号信令、PRI信令）和光接口数字中继等。

一、磁石中继：铃流：75V±15V时长：大于500ms输入输出阻抗：600Ω话路频率带宽：300Hz-3400Hz二、E＆M中继：接口类型 2E/2M多频(MFC/DTMF)1E/1M双音频(DTMF)话路类型：4线/2线输入输出阻抗：600Ω话路频率带宽：300Hz-3400Hz三、载波中继：接口类型 4线载波(MFC/DTMF)4线载波(MFC/DTMF)线路信令频率和电平：输出：2600Hz±5Hz -8±1dbm输入：2600Hz±5Hz -21±1dbm输入输出阻抗：600Ω话路频率带宽：300Hz-3400Hz四、VOIP中继VOIP 网关软件的基本通讯原理是利用现有的宽带互联网络资源来进行IP语音包交换，借此代替传统的PSTN传统电路交换，实现用户间免费或极低费用的电话通讯，从而极大节省昂贵的长话通信费用。
