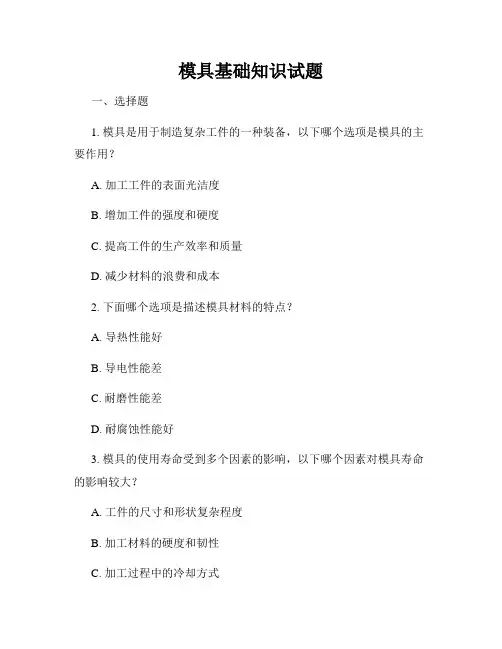

模具基础知识试题一、选择题1. 模具是用于制造复杂工件的一种装备,以下哪个选项是模具的主要作用?A. 加工工件的表面光洁度B. 增加工件的强度和硬度C. 提高工件的生产效率和质量D. 减少材料的浪费和成本2. 下面哪个选项是描述模具材料的特点?A. 导热性能好B. 导电性能差C. 耐磨性能差D. 耐腐蚀性能好3. 模具的使用寿命受到多个因素的影响,以下哪个因素对模具寿命的影响较大?A. 工件的尺寸和形状复杂程度B. 加工材料的硬度和韧性C. 加工过程中的冷却方式D. 模具的制造工艺和质量4. 模具的表面精度对于制造工件的尺寸精度有重要影响,以下哪个选项描述了模具表面精度的单位?A. 微米(μm)B. 毫米(mm)C. 厘米(cm)D. 米(m)5. 下面哪个选项是模具制造过程中常见的加工方法?A. 焊接B. 铣削C. 锻造D. 钻孔二、填空题6. 模具中的空腔用来形成工件的_______。
7. 模具的分模面上常涂抹一种润滑剂以减少摩擦,这种润滑剂称为_______。
8. 模具在使用过程中,会逐渐失去尺寸精度,这个现象称为_______。
9. 快速制造模具一般采用的材料是_______。
10. 模具的寿命通常用_______来衡量。
三、简答题11. 请简要介绍模具的分类和应用领域。
12. 请简述模具制造的基本流程和主要工艺。
13. 模具的设计中需要考虑哪些因素?请从结构设计、材料选择和加工工艺等方面进行阐述。
14. 模具是如何进行维护和保养的?请列举几条常见的维护方法。
四、综合题某机械制造公司生产了一种复杂形状的零件,并打算使用模具进行批量加工。
请根据以下要求,回答问题。
要求:1. 描述该工件的形状特点和加工难度;2. 建议所需的模具材料和加工工艺;3. 设计一个合适的模具结构,并解释其使用原理。
注意:此题为开放性问题,回答内容需合理、准确、详细。
提示:考虑工件的复杂形状、尺寸精度要求、材料特性等因素,并结合模具制造的基本原理和工艺知识进行回答。
模具试题答案及解析一、单项选择题(每题2分,共20分)1. 模具设计中,以下哪个因素对模具的寿命影响最大?A. 材料选择B. 加工精度C. 模具结构设计D. 模具维护答案:C解析:模具结构设计是影响模具寿命的最主要因素,合理的结构设计可以提高模具的耐用性和可靠性,减少磨损和故障。
2. 冷冲压模具中,以下哪个部件是用于引导材料进入模具?A. 导柱B. 导套C. 导板答案:C解析:导板是冷冲压模具中用于引导材料进入模具的部件,确保材料正确定位和成型。
3. 注塑模具中,以下哪个部件是用于控制塑料流动方向的?A. 浇口B. 冷却系统C. 顶针D. 滑块答案:A解析:浇口是注塑模具中用于控制塑料流动方向的部件,它决定了塑料充填模具的路径和速度。
4. 在模具制造中,以下哪种加工方法适用于加工硬质合金材料?A. 车削C. 磨削D. 电火花加工答案:D解析:电火花加工是一种非接触式加工方法,适用于加工硬质合金等难以用传统机械加工方法加工的材料。
5. 以下哪种热处理方法可以提高模具的硬度和耐磨性?A. 退火B. 正火C. 淬火D. 回火答案:C解析:淬火是一种热处理方法,通过快速冷却使材料表面形成马氏体,从而提高硬度和耐磨性。
6. 在模具设计中,以下哪个参数是影响模具强度的关键因素?A. 材料的弹性模量B. 材料的屈服强度C. 模具的几何尺寸D. 模具的工作温度答案:B解析:材料的屈服强度是影响模具强度的关键因素,它决定了模具在受到外力作用时的变形和破坏能力。
7. 以下哪种模具适用于生产大型塑料制品?A. 压缩模具B. 注塑模具C. 传递模具D. 热流道模具答案:B解析:注塑模具适用于生产大型塑料制品,因为它可以快速、高效地生产出形状复杂的制品。
8. 在模具制造中,以下哪种测量方法可以用于检测模具表面的粗糙度?A. 三坐标测量B. 激光扫描C. 粗糙度仪D. 硬度计答案:C解析:粗糙度仪是一种专门用于检测模具表面粗糙度的测量工具,可以准确测量表面的微观不平度。
模具基础知识试题及答案解析一、选择题1. 模具的基本功能是什么?A. 制造产品B. 改变产品形状C. 形成产品尺寸D. 以上都是答案:D2. 下列哪项不是模具的分类?A. 塑料模具B. 金属模具C. 陶瓷模具D. 玻璃模具答案:C3. 模具设计中,哪个因素对模具寿命影响最大?A. 材料选择B. 模具结构C. 制造工艺D. 使用维护答案:A二、判断题1. 模具的制造精度越高,生产成本也越高。
()答案:正确2. 模具设计时不需要考虑产品的批量大小。
()答案:错误三、简答题1. 简述模具的一般制造流程。
答案:模具的一般制造流程包括:设计、材料选择、加工、装配、调试、试模、批量生产。
2. 什么是冷冲模具?请简述其主要特点。
答案:冷冲模具是指在室温下对金属材料进行冲压加工的模具。
其主要特点包括:高效率、低成本、易于自动化生产。
四、计算题1. 已知某模具的制造成本为10000元,预计使用寿命为10000次,求每次使用的平均成本。
答案:每次使用的平均成本 = 制造成本 / 使用寿命 = 10000元 / 10000次 = 1元/次五、论述题1. 论述模具设计中的“三性”原则及其重要性。
答案:模具设计中的“三性”原则指的是:经济性、可靠性和工艺性。
经济性指的是模具设计应考虑成本控制,以实现经济效益最大化;可靠性是指模具在使用过程中应具有高度的稳定性和耐用性;工艺性则是指模具设计应符合生产工艺的要求,以确保产品质量。
这三个原则对于确保模具的高效、稳定生产具有重要意义。
六、案例分析题1. 某公司设计了一款新型塑料模具,但在试模过程中发现产品出现毛边现象。
请分析可能的原因,并提出解决方案。
答案:产品出现毛边现象可能的原因包括:模具间隙设置不当、模具材料硬度不够、模具磨损等。
解决方案可以是:重新调整模具间隙、选择更硬的材料制造模具、定期对模具进行维护和更换。

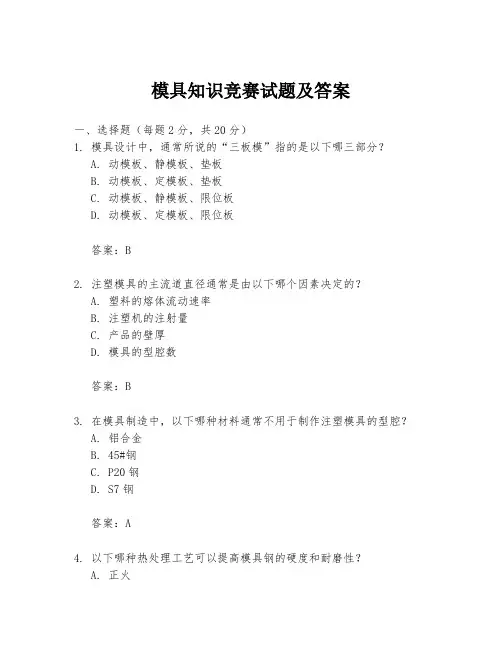

模具知识竞赛试题及答案一、选择题(每题2分,共20分)1. 模具设计中,通常所说的“三板模”指的是以下哪三部分?A. 动模板、静模板、垫板B. 动模板、定模板、垫板C. 动模板、静模板、限位板D. 动模板、定模板、限位板答案:B2. 注塑模具的主流道直径通常是由以下哪个因素决定的?A. 塑料的熔体流动速率B. 注塑机的注射量C. 产品的壁厚D. 模具的型腔数答案:B3. 在模具制造中,以下哪种材料通常不用于制作注塑模具的型腔?A. 铝合金B. 45#钢C. P20钢D. S7钢答案:A4. 以下哪种热处理工艺可以提高模具钢的硬度和耐磨性?A. 正火B. 退火C. 淬火D. 回火答案:C5. 在模具设计中,为了提高生产效率,通常会采用哪种冷却方式?A. 空气冷却B. 水冷C. 油冷D. 电冷答案:B6. 以下哪种情况不适合使用热流道系统?A. 多腔模具B. 壁厚不均的产品C. 材料成本较高的产品D. 需要二次成型的产品答案:D7. 模具的排气系统设计不良会导致以下哪种问题?A. 产品翘曲B. 产品内应力大C. 注塑周期延长D. 以上都是答案:D8. 在模具设计中,以下哪个参数是决定型腔数量的主要因素?A. 产品的形状B. 注塑机的锁模力C. 产品的重量D. 模具的尺寸答案:B9. 以下哪种塑料属于热固性塑料?A. ABSB. PPC. PVCD. 酚醛塑料答案:D10. 在模具制造过程中,以下哪种加工方式可以实现精密尺寸的加工?A. 车削B. 铣削C. 磨削D. 钻孔答案:C二、判断题(每题1分,共10分)1. 模具的型腔数越多,生产效率就越高。
(对)2. 所有塑料都可以通过注塑成型。
(错)3. 模具的表面粗糙度对产品质量没有影响。
(错)4. 模具的冷却系统设计对其生产效率没有影响。
(错)5. 模具的排气系统设计只与模具的充填性能有关。
(错)6. 热流道系统可以减少材料浪费。
(对)7. 模具的型芯和型腔材料可以完全相同。

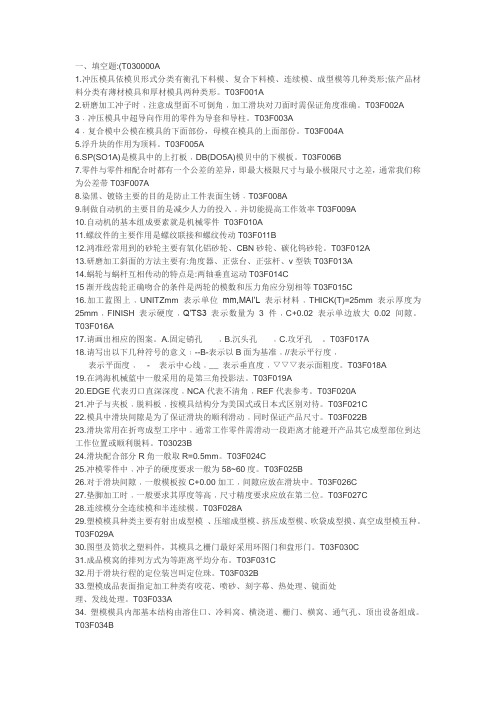

一、填空题:(T030000A1.冲压模具依模贝形式分类有衡孔下料模、复合下料模、连续模、成型模等几种类形;依产品材料分类有薄材模具和厚材模具两种类形。
T03F001A2.研磨加工冲子时﹐注意成型面不可倒角﹐加工滑块对刀面时需保证角度准确。
T03F002A3﹒冲压模具中超导向作用的零件为导套和导柱。
T03F003A4﹒复合模中公模在模具的下面部份,母模在模具的上面部份。
T03F004A5.浮升块的作用为顶料。
T03F005A6.SP(SO1A)是模具中的上打板﹐DB(DO5A)模贝中的下模板。
T03F006B7.零件与零件相配合时都有一个公差的差异,即最大极限尺寸与最小极限尺寸之差,通常我们称为公差带T03F007A8.染黑、镀铬主要的目的是防止工件表面生锈﹒T03F008A9.制做自动机的主要目的是减少人力的投入﹐并切能提高工作效率T03F009A10.自动机的基本组成要素就是机械零件T03F010A11.螺纹件的主要作用是螺纹联接和螺纹传动T03F011B12.鸿准经常用到的砂轮主要有氧化铝砂轮、CBN砂轮、碳化钨砂轮。
T03F012A13.研磨加工斜面的方法主要有:角度器、正弦台、正弦杆、v型铁T03F013A14.蜗轮与蜗杆互相传动的特点是:两轴垂直运动T03F014C15渐开线齿轮正确吻合的条件是两轮的模数和压力角应分别相等T03F015C16.加工蓝图上﹐UNITZmm表示单位mm,MAI’L表示材料﹐THICK(T)=25mm表示厚度为25mm﹐FINISH表示硬度﹐Q’TS3表示数量为3件﹐C+0.02表示单边放大0.02间隙。
T03F016A17.请画出相应的图案。
A.固定销孔﹐B.沉头孔﹐C.攻牙孔。
T03F017A18.请写出以下几种符号的意义﹔--B-表示以B面为基准﹐//表示平行度﹐表示平面度﹐- 表示中心线﹐__ 表示垂直度﹐▽▽▽表示面粗度。
T03F018A19.在鸿海机械蓝中一般采用的是第三角投影法。

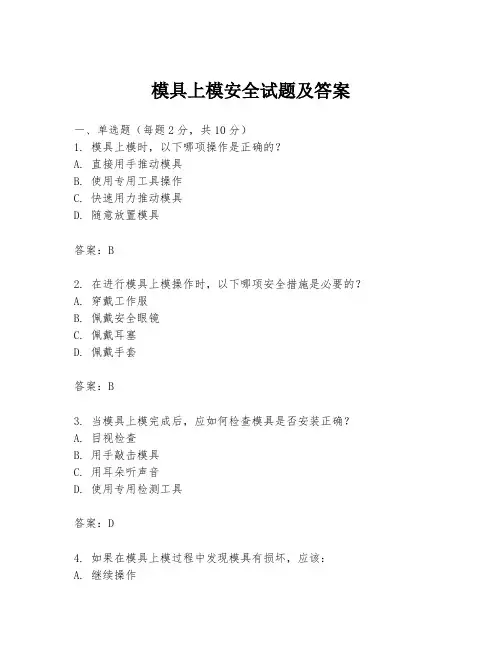

模具上模安全试题及答案一、单选题(每题2分,共10分)1. 模具上模时,以下哪项操作是正确的?A. 直接用手推动模具B. 使用专用工具操作C. 快速用力推动模具D. 随意放置模具答案:B2. 在进行模具上模操作时,以下哪项安全措施是必要的?A. 穿戴工作服B. 佩戴安全眼镜C. 佩戴耳塞D. 佩戴手套答案:B3. 当模具上模完成后,应如何检查模具是否安装正确?A. 目视检查B. 用手敲击模具C. 用耳朵听声音D. 使用专用检测工具答案:D4. 如果在模具上模过程中发现模具有损坏,应该:A. 继续操作B. 立即停止操作并报告C. 尝试修复损坏D. 忽略损坏继续使用答案:B5. 在模具上模过程中,以下哪项行为是被禁止的?A. 遵守操作规程B. 与同事交流C. 操作时玩手机D. 保持注意力集中答案:C二、多选题(每题3分,共15分)1. 模具上模前,需要检查以下哪些项目?A. 模具是否清洁B. 模具是否有损坏C. 模具是否符合生产要求D. 模具是否安装在正确的位置答案:A, B, C2. 在模具上模过程中,以下哪些行为是正确的?A. 保持工作区域整洁B. 遵守操作规程C. 操作时使用手机D. 操作时保持注意力集中答案:A, B, D3. 以下哪些措施可以提高模具上模的安全性?A. 使用专用工具B. 佩戴安全防护装备C. 操作时聊天D. 定期进行安全培训答案:A, B, D4. 发现模具上模后有异常情况,应该采取以下哪些措施?A. 立即停止操作B. 检查模具安装情况C. 继续操作D. 报告给上级答案:A, B, D5. 以下哪些是模具上模过程中的安全注意事项?A. 确保所有人员远离模具B. 确保模具放置平稳C. 确保操作人员有适当的培训D. 确保操作人员有足够的休息答案:A, B, C, D三、判断题(每题1分,共5分)1. 模具上模时可以不使用专用工具。
(错误)2. 操作人员在模具上模过程中可以佩戴手套。
模具考试试题一、单项选择题(每题2分,共20分)1. 塑料模具的主流设计软件是以下哪一款?A. Pro/EB. SolidWorksC. AutoCADD. CATIA2. 注塑模具中,冷却系统的主要作用是什么?A. 加速塑料固化B. 降低模具温度C. 提高生产效率D. 以上都是3. 在模具设计中,拔模角的主要作用是:A. 提高产品强度B. 减少成型时间C. 避免产品与模具粘连D. 增加模具寿命4. 以下哪项不是模具制造过程中常用的材料?A. 45#钢B. P20钢C. 铝合金D. S7工具钢5. 热流道系统在模具设计中的主要优点是:A. 减少材料浪费B. 提高成型速度C. 降低生产成本D. 减少模具维护6. 在模具制造中,电火花加工(EDM)主要用于:A. 粗加工B. 精加工C. 去除毛刺D. 抛光7. 以下哪种表面处理方法可以提高模具的耐磨性?A. 镀铬B. 镀金C. 喷涂D. 阳极氧化8. 模具的型腔数通常由以下哪个因素决定?A. 产品大小B. 注塑机的锁模力C. 成本预算D. 产品需求量9. 在模具设计中,哪个参数是决定注塑压力的关键因素?A. 产品壁厚B. 产品重量C. 模具材料D. 注塑机的注射量10. 以下哪项不是模具设计中的安全考虑?A. 顶针位置B. 冷却系统设计C. 材料收缩率D. 操作者的安全二、多项选择题(每题3分,共15分)11. 以下哪些因素会影响模具的使用寿命?A. 模具材料B. 模具表面处理C. 模具的维护保养D. 模具的制造精度12. 在模具设计中,需要考虑产品的哪些特性?A. 几何形状B. 尺寸公差C. 材料属性D. 产品功能13. 以下哪些是模具制造过程中的质量控制措施?A. 尺寸检测B. 表面粗糙度检查C. 材料硬度测试D. 设计评审14. 以下哪些工艺可以用于模具制造?A. 数控铣削B. 线切割C. 3D打印D. 手工打磨15. 在模具设计中,以下哪些因素会影响产品的脱模性能?A. 拔模角B. 产品壁厚C. 模具温度D. 注塑压力三、简答题(每题10分,共20分)16. 请简述模具设计中“三板模”和“两板模”的区别。
一、填空题:(T030000A1.冲压模具依模贝形式分类有衡孔下料模、复合下料模、连续模、成型模等几种类形;依产品材料分类有薄材模具和厚材模具两种类形。
2.研磨加工冲子时﹐注意成型面不可倒角﹐加工滑块对刀面时需保证角度准确。
3﹒冲压模具中超导向作用的零件为导套和导柱。
4﹒复合模中公模在模具的下面部份,母模在模具的上面部份。
5.浮升块的作用为顶料。
6.SP(SO1A)是模具中的上打板﹐DB(DO5A)模贝中的下模板。
7.零件与零件相配合时都有一个公差的差异,即最大极限尺寸与最小极限尺寸之差,通常我们称为公差带8.染黑、镀铬主要的目的是防止工件表面生锈﹒9.制做自动机的主要目的是减少人力的投入﹐并切能提高工作效率10.自动机的基本组成要素就是机械零件11.螺纹件的主要作用是螺纹联接和螺纹传动12.鸿准经常用到的砂轮主要有氧化铝砂轮、CBN砂轮、碳化钨砂轮。
13.研磨加工斜面的方法主要有:角度器、正弦台、正弦杆、v型铁14.蜗轮与蜗杆互相传动的特点是:两轴垂直运动15渐开线齿轮正确吻合的条件是两轮的模数和压力角应分别相等16.加工蓝图上﹐UNITZmm表示单位mm,MAI’L表示材料﹐THICK(T)=25mm表示厚度为25mm﹐FINISH表示硬度﹐Q’TS3表示数量为3件﹐C+0.02表示单边放大0.02间隙。
17.请画出相应的图案。
A.固定销孔﹐B.沉头孔﹐C.攻牙孔。
18.表示以B面为基准﹐//表示平行度﹐表示平面度﹐- 表示中心线﹐__ 表示垂直度﹐▽▽▽表示面粗度。
19.在鸿海机械蓝中一般采用的是第三角投影法。
20.EDGE代表刃口直深深度﹐NCA代表不清角﹐REF代表参考。
21.冲子与夹板﹐脱料板﹐按模具结构分为美国式或日本式区别对待。
22.模具中滑块间隙是为了保证滑块的顺利滑动﹐同时保证产品尺寸。
23.滑块常用在折弯成型工序中﹐通常工作零件需滑动一段距离才能避开产品其它成型部位到达工作位置或顺利脱料。
模具考试试题一、选择题(每题2分,共20分)1. 模具设计中,通常采用的公差等级是:A. 精密级B. 标准级C. 粗糙级D. 一般级2. 注塑模具中,塑料材料在模具中的流动状态是:A. 层流B. 湍流C. 混合流D. 非牛顿流3. 以下哪项不是模具制造过程中的常见问题:A. 材料选择不当B. 模具设计不合理C. 模具加工精度高D. 模具使用寿命短4. 模具的冷却系统设计的主要目的是:A. 增加模具使用寿命B. 减少成型周期C. 提高产品精度D. 以上都是5. 模具的锁模力主要用于:A. 保证模具的密封性B. 保证产品的精度C. 保证模具的强度D. 保证模具的稳定性二、填空题(每空2分,共20分)6. 模具的制造材料通常包括_________、_________和_________等。
7. 模具的热处理工艺主要包括_________、_________和_________等。
8. 模具的排气系统设计是为了_________和_________。
9. 模具的顶出系统设计需要考虑的因素包括_________、_________和_________。
10. 注塑模具的型腔设计应考虑产品的_________、_________和_________。
三、简答题(每题10分,共30分)11. 简述模具设计的基本流程。
12. 描述模具制造过程中的质量控制要点。
13. 阐述模具的维护和保养的重要性及其基本方法。
四、计算题(每题15分,共30分)14. 假设有一个塑料制品的投影面积为500平方厘米,模具的锁模力为50吨。
请计算在不考虑其他因素的情况下,该模具的锁模力是否足够。
15. 给定一个模具的冷却系统设计参数,冷却液的流量为5升/分钟,冷却液的温差为10摄氏度。
请计算冷却系统在一小时内能带走的热量。
五、论述题(共30分)16. 论述现代模具制造技术的发展对模具行业的影响。
六、结束语本试题旨在考察学生对模具设计、制造、维护等相关知识的掌握程度。
模具题库及答案详解图纸一、选择题1. 模具的基本组成部分包括以下哪些?A. 动模B. 定模C. 顶出系统D. 所有选项答案:D2. 塑料模具中最常见的浇口系统类型是:A. 直接浇口B. 侧浇口C. 点浇口D. 扇形浇口答案:C3. 以下哪项不是模具设计中需要考虑的因素?A. 材料成本B. 模具寿命C. 模具重量D. 产品精度答案:C二、判断题1. 模具的制造成本只与材料和加工工艺有关。
(错误)2. 模具的顶出系统设计必须保证产品能够顺利脱模,不损伤产品表面。
(正确)3. 模具的冷却系统设计对模具的使用寿命没有影响。
(错误)三、简答题1. 请简述模具设计中常见的几种冷却方式及其特点。
答:模具设计中常见的冷却方式包括水冷、风冷和油冷。
水冷是通过循环水带走模具的热量,具有冷却效率高、成本低的特点;风冷是通过风扇吹风散热,适用于冷却要求不高的模具;油冷是通过油循环带走热量,适用于高温环境下的模具。
2. 请解释什么是模具的“分型线”以及它在模具设计中的重要性。
答:分型线是模具闭合时动模和定模接触的线。
在模具设计中,分型线的位置和形状直接影响产品的成型质量、模具的脱模效果以及模具的使用寿命。
合理设计分型线可以减少产品的缺陷,提高生产效率。
四、计算题1. 假设一个塑料模具的型腔深度为50mm,型腔直径为100mm,材料为聚丙烯(PP),请计算在标准大气压下,该模具需要的锁模力。
答:锁模力的计算公式为:F = π * D * H * P,其中D为型腔直径,H为型腔深度,P为压力。
在标准大气压下,P = 1 atm = 101325 Pa。
将数值代入公式得:F = π * 0.1m * 0.05m * 101325 Pa ≈15987.5 N。
五、分析题1. 请分析模具制造过程中可能出现的问题,并提出相应的解决方案。
答:模具制造过程中可能出现的问题包括:尺寸偏差、表面粗糙度不达标、冷却不均匀等。
解决方案包括:采用高精度的加工设备,严格控制加工过程;使用适当的表面处理技术,提高模具表面质量;优化冷却系统设计,确保模具各部分冷却均匀。
冲压模具知识考试题及答案一、单项选择题(每题2分,共10题)1. 冲压模具中,用于使材料分离的模具类型是:A. 弯曲模B. 拉伸模C. 冲孔模D. 剪切模答案:C2. 以下哪个不是冲压模具的基本组成部分?A. 工作部分B. 定位部分C. 卸料部分D. 传动部分答案:D3. 冲压过程中,材料的塑性变形主要发生在:A. 弹性阶段B. 屈服阶段C. 强化阶段D. 断裂阶段答案:B4. 冲压模具设计时,以下哪个因素不需要考虑?A. 材料的力学性能B. 模具的强度C. 模具的成本D. 模具的重量答案:D5. 冲压模具的寿命通常受以下哪个因素的影响?A. 模具材料B. 冲压速度C. 润滑条件D. 以上都是答案:D6. 以下哪种材料不适合用于制造冲压模具?A. 碳素钢B. 合金钢C. 铝合金D. 塑料答案:D7. 冲压模具的闭合高度是指:A. 模具闭合时上模与下模之间的距离B. 模具闭合时上模与下模之间的接触长度C. 模具闭合时上模与下模之间的接触面积D. 模具闭合时上模与下模之间的接触压力答案:A8. 冲压模具的刃口磨损后,以下哪种处理方式是错误的?A. 重新磨刃B. 更换刃口C. 增加冲压力D. 调整间隙答案:C9. 冲压模具的润滑主要目的是什么?A. 减少冲压力B. 提高冲压速度C. 减少模具磨损D. 增加材料的塑性答案:C10. 以下哪种冲压工艺适用于制造复杂形状的零件?A. 冲孔B. 剪切C. 拉伸D. 弯曲答案:C二、多项选择题(每题3分,共5题)1. 冲压模具的分类包括:A. 冲孔模B. 弯曲模C. 拉伸模D. 剪切模E. 以上都是答案:E2. 影响冲压模具寿命的因素有:A. 模具材料B. 冲压速度C. 润滑条件D. 操作人员技能E. 以上都是答案:E3. 冲压模具设计时需要考虑的材料特性包括:A. 硬度B. 韧性C. 塑性D. 弹性E. 以上都是答案:E4. 冲压模具的维护措施包括:A. 定期检查B. 清洁模具C. 润滑模具D. 刃口磨损后及时处理E. 以上都是答案:E5. 冲压模具的常见故障有:A. 刃口磨损B. 模具变形C. 弹簧失效D. 导柱导套磨损E. 以上都是答案:E三、判断题(每题1分,共5题)1. 冲压模具的闭合高度越大,冲压力越大。
模具工初级试题及答案一、选择题(每题2分,共20分)1. 模具设计中,通常所说的“三视图”是指哪三种视图?A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、底视图、俯视图D. 正视图、侧视图、顶视图答案:A2. 下列哪项不是模具的基本组成部分?A. 模架B. 模芯C. 导柱D. 冲头答案:D3. 模具制造中,常用的热处理工艺是什么?A. 淬火B. 退火C. 正火D. 所有选项答案:D4. 塑料模具的浇口系统包括哪些部分?A. 主浇道、分流道、浇口B. 分流道、浇口、冷料井C. 主浇道、分流道、冷料井D. 主浇道、分流道、浇口、冷料井答案:D5. 在模具制造过程中,使用最多的测量工具是?A. 卡尺B. 千分尺C. 量规D. 所有选项答案:D二、填空题(每题2分,共20分)1. 模具的寿命通常由_________和_________决定。
答案:材料、使用条件2. 在模具设计中,_________是决定模具结构的关键因素。
答案:产品形状3. 模具的冷却系统设计需要考虑_________和_________。
答案:冷却效率、冷却均匀性4. 模具的顶出系统包括_________、_________和顶针。
答案:顶杆、顶板5. 模具的排气系统设计是为了解决_________和_________。
答案:气体排出、材料填充三、简答题(每题10分,共40分)1. 简述模具制造过程中的一般步骤。
答案:模具制造的一般步骤包括设计、材料准备、加工、装配、调试和试模。
2. 描述模具设计中对材料选择的考虑因素。
答案:模具设计中对材料选择的考虑因素包括材料的强度、硬度、耐磨性、耐腐蚀性和加工性能。
3. 解释什么是模具的“三板模”结构。
答案:三板模结构是一种常见的塑料注射模具结构,它由动模、定模和推板三部分组成,用于实现塑料制品的成型和脱模。
4. 模具维护的重要性是什么?答案:模具维护的重要性在于延长模具的使用寿命、保证产品质量、减少生产成本和提高生产效率。
模具相关知识试题一、选择题1.模具是指制造具有一定形状和尺寸的产品的工装,以下哪个不是模具的重要组成部分? A. 模具底座 B. 模具芯 C. 模具顶板 D. 模具润滑系统2.模具的设计应考虑以下哪个因素? A. 产品质量要求 B. 生产效率 C. 经济性 D. 所有选项都是3.下列哪种模具是用于制作塑料制品的? A. 冲压模具 B. 压铸模具 C. 注塑模具 D. 粉末冶金模具4.模具的种类分为哪几类? A. 冲压模具、塑料模具、压铸模具 B. 金属模具、非金属模具、塑胶模具 C. 注塑模具、挤出模具、吹塑模具 D. 打胶模具、压花模具、模切模具5.以下哪种型号标记方式是常见的模具产品标记方式? A. 刻制标记 B. 雕刻标记 C. 喷码标记 D. 贴标标记二、填空题1.模具设计的基本流程包括模具(1)和模具(2)两个方面的设计。
2.模具设计中,模具的结构布局有分体式、(1)式和组合式三种形式。
3.冲击力的大小是衡量模具机械性能的重要指标,通常使用(1)单位来表示。
4.模具的润滑方式有(1)润滑和(2)润滑两种。
5.模具寿命的长短与模具的材料、耐久性、冷却系统、维护保养等因素(1)相关。
三、简答题1.请简要介绍一下模具的基本分类。
答:模具按照不同的制造工艺和用途可以分为几类,常见的有冲压模具、塑料模具和压铸模具。
冲压模具主要用于金属材料的冲压加工,包括冲裁模、弯曲模、拉深模等;塑料模具主要用于塑料制品的成型加工,如注塑模具、挤出模具、吹塑模具等;压铸模具使用压铸工艺制造金属铸件。
2.模具设计中需要考虑哪些因素?答:在模具设计过程中,需要综合考虑以下因素:产品质量要求、生产效率、经济性、工艺性、材料性能等。
产品质量要求包括产品外观、尺寸精度、表面质量等;生产效率包括模具的使用寿命、生产周期、自动化程度等;经济性考虑模具的制造成本、使用成本、维修成本等;工艺性考虑模具的加工难度、工艺流程、工装辅助等;材料性能包括模具材料的强度、硬度、耐磨性等。
模具考试题及答案一、单项选择题(每题2分,共20分)1. 模具的基本组成部分不包括以下哪一项?A. 工作零件B. 导向零件C. 定位零件D. 操作手柄答案:D2. 塑料注射模具中,注射机的注射压力通常为:A. 50-100 MPaB. 100-150 MPaC. 150-200 MPaD. 200-250 MPa答案:B3. 冲压模具中,以下哪个是用于分离材料的模具?A. 弯曲模B. 拉伸模C. 冲孔模D. 剪切模答案:D4. 在模具设计中,以下哪个因素对模具寿命影响最大?A. 材料选择B. 热处理工艺C. 模具设计D. 模具制造精度答案:B5. 以下哪个不是模具制造过程中常用的加工方法?A. 车削B. 铣削C. 电火花加工D. 激光切割答案:D6. 模具的闭合高度是指:A. 模具闭合时,动模与定模之间的距离B. 模具闭合时,动模与定模之间的总高度C. 模具闭合时,动模与定模之间的最小距离D. 模具闭合时,动模与定模之间的最大距离答案:B7. 以下哪个是模具设计中常用的材料?A. 45号钢B. 304不锈钢C. 6061铝合金D. 以上都是答案:D8. 模具的冷却系统设计的主要目的是:A. 增加模具的强度B. 提高模具的硬度C. 缩短成型周期D. 增加模具的重量答案:C9. 以下哪个不是模具设计中的基本原则?A. 经济性原则B. 安全性原则C. 舒适性原则D. 可靠性原则答案:C10. 以下哪个是模具制造中常用的焊接方法?A. 电弧焊B. 激光焊C. 电子束焊D. 以上都是答案:D二、多项选择题(每题3分,共15分)11. 以下哪些因素会影响模具的使用寿命?A. 材料选择B. 热处理工艺C. 模具设计D. 模具制造精度E. 模具的使用和维护答案:ABCDE12. 模具设计中,以下哪些是常用的CAD/CAM软件?A. Pro/ENGINEERB. UGC. CATIAD. SolidWorksE. AutoCAD答案:ABCDE13. 以下哪些是模具制造中常用的热处理工艺?A. 退火B. 正火C. 淬火D. 回火E. 渗碳答案:ABCDE14. 以下哪些是模具设计中需要考虑的因素?A. 材料的力学性能B. 材料的加工性能C. 成型工艺要求D. 成型设备的能力E. 成型成本答案:ABCDE15. 以下哪些是模具制造中常用的测量工具?A. 卡尺B. 千分尺C. 三坐标测量机D. 激光扫描仪E. 显微镜答案:ABCDE三、判断题(每题2分,共20分)16. 模具设计时,应优先考虑模具的强度和刚度。
模具初级工考试题及答案一、单选题(每题2分,共20分)1. 模具设计中,以下哪个不是模具的基本组成部分?A. 模架B. 模芯C. 导柱D. 工作台答案:D2. 塑料模具中,用于控制塑料制品厚度的部件是:A. 顶针B. 导柱C. 限位块D. 型芯答案:D3. 在模具制造过程中,以下哪个步骤是用于提高模具表面质量的?A. 锻造B. 热处理C. 抛光D. 焊接答案:C4. 以下哪种材料不适合用于制造大型模具?A. 铝合金B. 钢C. 铜合金D. 不锈钢5. 模具制造中,用于减少模具磨损的工艺是:A. 焊接B. 热处理C. 抛光D. 锻造答案:B6. 以下哪个不是模具制造过程中常用的测量工具?A. 卡尺B. 角度尺C. 直尺D. 量筒答案:D7. 模具制造中,用于提高模具硬度的热处理方法是:A. 退火B. 淬火C. 正火D. 回火答案:B8. 以下哪个不是模具设计中常见的问题?A. 材料选择不当B. 尺寸不准确C. 模具结构复杂D. 模具成本过高答案:C9. 在模具制造中,以下哪个不是模具装配的步骤?B. 组装C. 调试D. 切割答案:D10. 以下哪种材料不适用于制造精密模具?A. 硬质合金B. 不锈钢C. 铝合金D. 碳钢答案:C二、判断题(每题1分,共10分)1. 模具设计时,必须考虑模具的使用寿命。
(对)2. 模具制造过程中,不需要进行质量检验。
(错)3. 模具的制造精度越高,其成本也越高。
(对)4. 模具制造中,焊接是常用的连接方式。
(错)5. 模具抛光后不需要进行清洗。
(错)6. 模具设计时,不需要考虑模具的拆卸方便性。
(错)7. 模具制造中,淬火可以提高模具的硬度。
(对)8. 模具制造过程中,锻造是提高模具强度的常用方法。
(对)9. 模具制造中,导柱和导套的作用是相同的。
(错)10. 模具制造中,抛光可以提高模具的耐磨性。
(对)三、简答题(每题5分,共30分)1. 请简述模具设计中的“三要素”是什么?答案:模具设计中的“三要素”指的是模具的结构设计、材料选择和制造工艺。
初级模具试题及答案# 初级模具试题及答案一、选择题(每题2分,共20分)1. 模具的基本组成部分不包括以下哪一项?A. 型腔B. 型芯C. 导柱D. 工作台答案:D2. 注塑模具中,塑料材料的流动方向通常是:A. 垂直方向B. 水平方向C. 任意方向D. 沿型腔方向答案:D3. 下列哪项不是模具设计时需要考虑的因素?A. 材料成本B. 模具寿命C. 产品重量D. 制造工艺答案:C4. 模具制造中,用于提高模具寿命的措施不包括:A. 选择适当的材料B. 进行表面硬化处理C. 减少模具的冷却D. 优化模具结构答案:C5. 以下哪种模具不属于塑料模具?A. 注塑模具B. 压缩模具C. 铸造模具D. 吹塑模具答案:C6. 模具的闭合力主要用于:A. 保证模具的密封性B. 保持模具的稳定性C. 确保产品的形状和尺寸D. 以上都是答案:D7. 在模具设计中,通常使用哪种软件进行辅助设计?A. PhotoshopB. AutoCADC. SolidWorksD. Excel答案:C8. 模具制造过程中,以下哪项不是常见的加工方法?A. 铣削B. 车削C. 激光切割D. 铸造答案:C9. 模具的冷却系统主要用于:A. 减少模具的制造成本B. 提高产品的生产效率C. 控制模具的工作温度D. 增加模具的使用寿命答案:C10. 在模具制造中,以下哪种材料不是常用的模具材料?A. 钢B. 铝合金C. 塑料D. 不锈钢答案:C二、判断题(每题1分,共10分)1. 模具设计时不需要考虑产品的使用环境。
(错误)2. 模具的制造精度直接影响到产品的质量。
(正确)3. 模具的维护和保养对延长模具寿命没有影响。
(错误)4. 注塑模具的注射压力越高,生产效率越高。
(错误)5. 模具的型腔和型芯是固定不变的。
(错误)6. 模具的冷却时间越短,生产效率越高。
(正确)7. 模具的闭合速度对产品的成型质量没有影响。
(错误)8. 模具的制造成本只与材料和加工工艺有关。
初级模具试题及答案解析一、单选题(每题2分,共20分)1. 模具设计中,通常所说的“三板模”指的是以下哪三部分?A. 动模板、定模板、顶针板B. 动模板、定模板、导柱板C. 动模板、定模板、滑块板D. 动模板、定模板、限位板答案:A2. 在模具设计中,用于限制模具闭合位置的部件是:A. 导柱B. 导套C. 限位柱D. 顶针答案:C3. 以下哪个不是模具制造过程中常用的材料?A. 45号钢B. P20钢C. 铝合金D. 聚丙烯答案:D4. 模具的顶针系统主要用于:A. 冷却模具B. 固定模具C. 顶出产品D. 润滑模具答案:C5. 在模具设计中,用于引导模具开合的部件是:A. 导柱B. 导套C. 限位柱D. 顶针答案:A6. 以下哪个不是模具设计中常见的冷却方式?A. 水冷B. 风冷C. 油冷D. 气冷答案:D7. 模具的导柱和导套配合使用,主要作用是:A. 定位B. 导向C. 支撑D. 固定答案:B8. 在注塑模具中,用于控制模具温度的系统是:A. 冷却系统B. 加热系统C. 润滑系统D. 顶针系统答案:A9. 以下哪个不是模具的组成部分?A. 动模板B. 定模板C. 滑块D. 机床答案:D10. 模具的顶针系统通常由以下哪些部件组成?A. 顶针、顶针板、顶针弹簧B. 导柱、导套、顶针C. 限位柱、导柱、导套D. 动模板、定模板、滑块板答案:A二、多选题(每题3分,共15分)1. 以下哪些是模具设计中常见的模具类型?A. 注塑模B. 冲压模C. 压铸模D. 锻造模答案:A, B, C, D2. 模具设计中,以下哪些因素会影响模具的寿命?A. 材料选择B. 模具加工精度C. 模具使用频率D. 模具维护保养答案:A, B, C, D3. 在模具制造过程中,以下哪些是常见的加工方法?A. 数控铣削B. 线切割C. 电火花加工D. 手工打磨答案:A, B, C, D4. 以下哪些是模具设计中需要考虑的因素?A. 产品形状B. 产品尺寸C. 材料类型D. 成本预算答案:A, B, C, D5. 以下哪些是模具制造过程中常用的测量工具?A. 卡尺B. 千分尺C. 投影仪D. 三坐标测量仪答案:A, B, C, D三、判断题(每题2分,共10分)1. 模具的导柱和导套是用来限制模具的开合位置的。

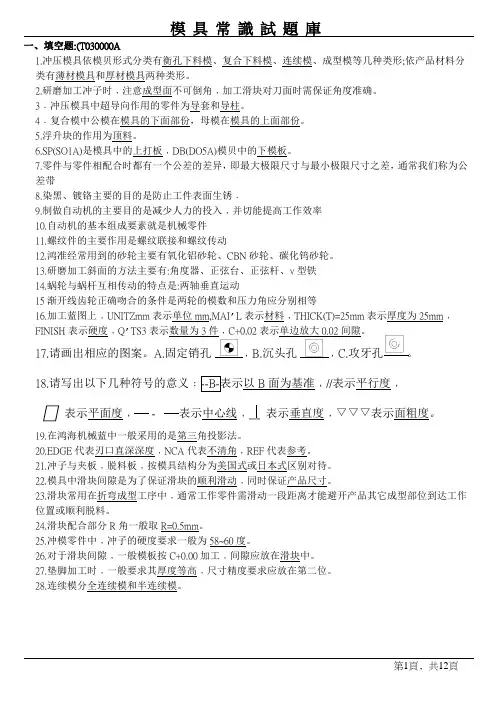

一、填空題:(T030000A1.沖壓模具依模貝形式分類有衡孔下料模、復合下料模、連續模、成型模等幾種類形;依產品材料分類有薄材模具和厚材模具兩種類形。
T03F001A2.研磨加工沖子時﹐注意成型面不可倒角﹐加工滑塊對刀面時需保証角度准確。
T03F002A3﹒沖壓模具中超導向作用的零件為導套和導柱。
T03F003A4﹒復合模中公模在模具的下面部份,母模在模具的上面部份。
T03F004A5.浮升塊的作用為頂料。
T03F005A6.SP(SO1A)是模具中的上打板﹐DB(DO5A)模貝中的下模板。
T03F006B7.零件與零件相配合時都有一個公差的差異,即最大極限尺寸與最小極限尺寸之差,通常我們稱為公差帶T03F007A8.染黑、鍍鉻主要的目的是防止工件表面生銹﹒T03F008A9.制做自動機的主要目的是減少人力的投入﹐並切能提高工作效率T03F009A10.自動機的基本組成要素就是機械零件T03F010A11.螺紋件的主要作用是螺紋聯接和螺紋傳動T03F011B12.鴻准經常用到的砂輪主要有氧化鋁砂輪、CBN砂輪、碳化鎢砂輪。
T03F012A13.研磨加工斜面的方法主要有:角度器、正弦台、正弦杆、v型鐵T03F013A14.蝸輪與蝸桿互相傳動的特點是:兩軸垂直運動T03F014C15漸開線齒輪正確吻合的條件是兩輪的模數和壓力角應分別相等T03F015C16.加工藍圖上﹐UNITZmm表示單位mm,MAI’L表示材料﹐THICK(T)=25mm表示厚度為25mm﹐FINISH表示硬度﹐Q’TS3表示數量為3件﹐C+0.02表示單邊放大0.02間隙。
T03F016A17.請畫出相應的圖案。
A.固定銷孔﹐B.沉頭孔﹐C.攻牙孔。
T03F017A18.請寫出以下几種符號的意義﹕--B-表示以B面為基准﹐//表示平行度﹐表示平面度﹐- 表示中心線﹐__ 表示垂直度﹐▽▽▽表示面粗度。
T03F018A19.在鴻海機械藍中一般采用的是第三角投影法。
T03F019A20.EDGE代表刃口直深深度﹐NCA代表不清角﹐REF代表參考。
T03F020A21.沖子與夾板﹐脫料板﹐按模具結構分為美國式或日本式區別對待。
T03F021C22.模具中滑塊間隙是為了保証滑塊的順利滑動﹐同時保証產品尺寸。
T03F022B23.滑塊常用在折彎成型工序中﹐通常工作零件需滑動一段距離才能避開產品其它成型部位到達工作位置或順利脫料。
T03023B24.滑塊配合部分R角一般取R=0.5mm。
T03F024C25.沖模零件中﹐沖子的硬度要求一般為58~60度。
T03F025B26.對于滑塊間隙﹐一般模板按C+0.00加工﹐間隙應放在滑塊中。
T03F026C27.墊腳加工時﹐一般要求其厚度等高﹐尺寸精度要求應放在第二位。
T03F027C28.連續模分全連續模和半連續模。
T03F028A29.塑模模具種類主要有射出成型模、壓縮成型模、擠壓成型模、吹袋成型摸、真空成型模五種。
T03F029A30.圖型及筒狀之塑膠件,其模具之柵門最好采用環圖門和盤形門。
T03F030C31.成品模窩的排列方式為等距離平均分布。
T03F031C32.用於滑塊行程的定位裝豈叫定位珠。
T03F032B33.塑模成品表面指定加工種類有咬花、噴砂、刻字幕、熱處理、鏡面處理、發線處理。
T03F033A34. 塑模模具內部基本結構由溶住口、冷料窩、橫澆道、柵門、橫窩、通氣孔、頂出設備組成。
T03F034B35.橫澆道之寬度或直徑其範圍介于3mm-9mm之間,可滿足多數射出成型需要。
T03F035C36.影響塑膠成品縮水的原因主要有成品的厚度﹑塑料注入溫度﹑射出壓力﹑時程操作時間、模具溫度等。
T03F036C37.角梢用于某些滑心收縮之用,使模具能做有角度操作,以啟開模具。
T03F037C38.頂件梢的功能是從模具中頂出塑件成品。
T03F038A39.PE塑料其射出溫度多少?T03F039C200~26040.PP塑料其射出溫度多少?T03F040C200~26041.NYLON610塑料其射出溫度多少?T03F041C230~29042.NYLON66塑料其射出溫度多少?T03F042C240~29043.PS塑料其射出溫度多少?T03F043C180~24044.AS塑料其射出溫度多少?T03F044C220~28045.ABS塑料其射出溫度多少?T03F045C200~23046.PMMA塑料其射出溫度多少?TO3F046C170~27047.PC塑料其射出溫多少?T03F047C260~31048.適用於模具表面鏡面處理的材質?T03F038ANAK-8O ASSAB420 STAVAX13649.毛頭的產生在成形機方面問題為何?T03F049B閉模力不足﹒射出壓力大﹒材料供給過剩﹒材料溫度高二、判斷題﹕T03000Y1.模具(塑膠)按模具中型腔分類,可分為單穴模和多穴模。
(V)T03Y001A2.塑料模的基本結構零件可分為成型零件和結構零件。
(V)T03Y002A3.塑模的塑蕊可分為整體式和組合式兩種。
(V)T03Y003A4.澆注系統構成則分流道、澆口和冷料等組成。
(X)T03Y004A5.通常塑膠成型模具按模板機構可分為三板式。
無澆道模具。
(X)T03Y005B6.成品的推出方式有推套、堆件、氣壓推壓三種方式。
(X)T03Y006A7.模具溫度為模具型腔、型蕊(包括所有與制品接觸的模具零件)的表面溫度。
(V)T03Y007C8.常見塑料模澆道的截面形狀有圓形和梯形兩種。
(X)T03Y008B9.塑料在設計時,為了便于塑件脫模、分型面一般10.推平是沖壓加工成型的工藝之一。
(v)T03Y010B11.下模板中的沖孔無需加工斜度,加工成直壁即可以。
(X)T03Y011A12.在模具的加工中,依據模具壽命及其它因素可取消上墊板。
(v)T03Y012C13.在模具的加工中,沖模無須考慮光潔度的要求。
(X)T03Y013A14.薄材模具正指產品厚度在1.0以下的模具。
(X)T03Y014B15.壓線的目的是在折彎中減少產品變形。
(v)T03Y015C16.沖子尺寸較大時﹐可取兩個或多個挂鉤﹐但挂鉤的數量及分布位置須考慮研磨加工方便性與沖子夾持穩定性。
(v)T03Y016C17.折刀的材質一般選用SKD11,熱處理HRC58。
(v)T03Y017C18.滑塊的行程一般不大於T/Z,斜角不小於45。
(v)T03Y018C19.壓線的深度h一般取產品料厚的一倍。
(X)T03Y019C20.機器與機構都能傳達力量與運動﹐并對外作功。
(V)T03Y020A21.傳統機器是由動力、工作機、電源三部份組成。
(X)T03Y021B22.連續模加工平面研磨時同一件號之模板只需等高研磨可不考慮尺寸要求。
(X)T03Y022B23.零件在機台上加工完成即可出貨。
(X)T03Y023A24.上下模入塊可以倒角﹐沖子入塊不可倒角。
(X)T03Y024A25.素材模板零件未注倒角都可以倒C1-C2。
(v)T03Y025B26.TOP PLATE 表示上墊板﹐puch.plate表示下模板。
(X)T03Y026A27.輔助導柱孔公差應為+0.01/+0.00(mm)﹐固定銷孔應是0.02/+0.015(mm)。
(V)T03Y027C28.復合下料模中﹐母模與公模用來配合成型下料﹐內外脫卸料。
(V)29.滑塊斜面角度要求不高﹐尺寸要求高。
(X)T03Y029B30.切邊沖子非成型工位可按+/-0.1mm加工。
(X)T03Y030B31.滾針式折彎塊的作用是減少發熱﹐降低變形量。
(V)T03Y031B32.沖壓模具材質需求中﹐SLD SKD11 S45C YK30使用最為常見。
(V)T03Y032A33.異形沖子的外形一般以研削加工為第一順位。
(X)T03Y033B34.浮升塊只能新制﹐并不能使用模板中的余料。
(X)T03Y034B35.沖壓模具中﹐精度要求最高的板是墊板。
(X)T03Y035A36.五金沖壓模具零件都可倒角。
(X)T03Y036A37.導料塊中銷孔的精度最重要。
(V)T03Y037A38.“”成型滾棒孔一般由WE G 加工。
(V)T03Y038A39.確交滑塊主要工作方向要求的是斜度。
(V)40.浮升塊在工作中不需要等高。
(X)T03Y040B41.沖床的噸位越大﹐對模具越有利。
(X)T03Y041C42.影響塑膠成品縮水的原因與模具設計有關。
(x)T03Y042B43.橫澆道由內向外以圓形狀進入柵門注入模窩稱為盤形門。
(v)T03Y43C44.橫澆道由外向內以圓形狀進入柵門注入模窩稱為環圈門。
(v)T03Y044C45.塑膠模具設計時,一個重要的因素是確保零件的所有壁厚與斷面盡量有均等之厚度。
(v)T03Y045C46.斷門的直徑越大越好,大的柵門在冷卻后易於折斷和打磨。
(x)T03Y036B47.不同種類的塑膠,其縮水率均屬不同,且變化很大。
(v)T03Y047A48.任何形式的柵門都要有傾斜角度",便於成品取出。
(v)T03Y048A49.塑模設計主要依據塑膠成品之形狀,大小來決定。
(v)T03Y049A50.成品模窩的排列方式都是非等距分布的。
(x)T03Y050A51.一般柵門在設計住置及方式時,主要取決于塑膠流動性。
(x)T03Y051C三﹑選擇題:(每題3分、共30分)T0300C1.4h7的磨光棒公差為 B 。
T03C001CA .+0.000-0.008 B.+0.000-0.012 C.+0.000-0.015 D. +0.005-0.0082.綱材與鋁材進行表面處理後,其結果是 C 。
T03C002BA.尺寸同時變大B.綱材尺寸變小,鋁材尺寸變大C.鋁材尺寸變小,綱材尺寸變大D.尺寸同時變小3.銷的最主要作用是 A 。
T03C003AA.定位B.連攘C.作安全裝置4.工件染黑回來後,顏色會不一樣,這是 B 。
T03C0004CA.含鐵不一樣B.含鉻不一樣C.含碳不一樣D.含錳不一樣5.加工線割線頭時,磨床應注意 B 。
T03C005AA.與線剖面接平B.保證尺寸並與線剖面接平C.以上都對6.滾動軸承的正常失效形式是 B 。
T03C006CA.折斷B.點蝕C.膠合D.塑性變形7.切削運動包括 C 。
T03C007CA.主運動B.進給運動C.主運動和進給運動D.以上都不是8.熱處理中,HRC60°此表示法是 B 。
T03C008AA.維克氏硬度B.絡氏石度C.布氏硬度D.肖氏硬度9.研磨在加工工件OK 後,會作一個退磁的動作。
請問磁性是金屬的 A 性能。
T03C009AA.物理B.化學C.物理化學D.以上都不是10.直線度符號為 D 。
