城市微型轿车设计说明书
首先我要说明的是我确定的汽车形式：这款轿车，它是微型家用轿车，它的布置形式是发动机前置前轮驱动，车身形式为舱背式。
1 发动机选择
（1）发动机布置方式：前置
（2）发动机类型和排量：汽油机；排量为1.0L
（3）发动机的最大功率P e max 和相应转速n p 的选择和计算
过给定范围，先确定转速
min /5000r n
p
=
再据公式：
)76140
3600
(
1
3
max
max max V c
V f m P a D
a r
a
T
e A
g +
=
η
计算P e max
其中已知：h km V
a /120max
= h km V a /80=
35.0=c
D
132.0)50(01.01[165.0=-?+?=V f
a r
i 接下来先确定m a
)(940410465640650
kg n n m m a
=?+?+=?+?+=α
ii 确定整车轮廓，以求A
定轴距L=2100mm 轮距B=1250mm 总长
mm C
L
L
a
338262
.02100≈==
总宽mm L B a a 138260195)3
(=±+= 总高
mm H
a
1500=
以上数据主要根据书中提供的公式进行计算后得到，通过查询相关微型
轿车的尺寸资料后，再进一步做调整，最终得到以下数据：
mm L
a
3300=
mm B
a
1520=
mm H
a
1500=
28.25.152.1=?=A
由上述得到的所有数据再带入到已知的计算公式中计算
P
e max
=65.1kw
（4）计算最大转矩T e max 根据公式：m N n
P T p
e e ?=??
=?
=2.1495000
1
.652.195499549max
max α
发动机的主要参数已经得到，汽车的外型尺寸也已经大体知道，对于发动机的位置和尺寸能够在图上大概体现。详情请见所交的总体布置图。
发动机参数如下：
2 汽车尺寸参数 (1)外廓尺寸
经过调整取整 总长mm L a 3500=
总宽
mm B
a
1600=
总高 mm H
a
1500=
(2)轴距L 和轮距B
L=2100mm B=1250mm
3 汽车质量参数
整车整备质量kg m 6400= 汽车总质量kg m a 940=
轴荷分配 满载时，前轴为52%，后轴为48% 空载时，前轴为60%，后轴为40%
4 各类性能参数选择 （1）动力性参数
h km V a /120max =
比功率
)(9.507
.61
.341max kw m P P a
e b ==
=
比转矩m N m
T T a
e b ?==
=7.1167
.67
.781max
（2）燃油经济性参数
百公里燃油消耗量为5.5L
（3）汽车最小转弯直径D min
该参数用来描述汽车转向机动性，m D 0.8min =
（4）通过性几何参数
最小离地间隙mm h 240min = 接近角451
=γ 离去角352
=γ
纵向通过半径m 2.21
=ρ
（5）操纵稳定性参数
转向特性参数：前后轮侧偏角之差为2
车身侧倾角为3
制动前俯角为1
（6）制动性参数
制动初车速为50km/h 时
满载时，制动距离m s t 15=，制动减速度j=6.5s m 2
?，制动踏板力为450N;
空载时，制动距离m s t 12=，制动减速度j=7.0s m 2
?，制动踏板力为350N 。
（7）舒适性
静挠度
mm f
c
150= 动挠度
mm f
d
75= 偏频n=1.1HZ
5 轮胎的选择
本轿车采用的是子午线轮胎，按照国际标准要求进行选择
依照标准GB9743-1997,按照轮胎的负荷能力为500kg ，可选择轮胎规格为175/80R14，它的充气断面宽为 177。充气外直径为636mm,充气压力为230kpa
整车设计流程 1、概念设计 1.1 设计内容市场定位分析、初期总布置设计、整车动力性、经济性分析和计算、造型设计指导书，参 考样车分析、供应商平台调查、成本分析、编制产品描述书。 1.1.1初期总布置根据市场及用户需求，选定各分总成，初步确定整车基本参数，在此基础上完成人体 布置和各类运动分析，视野分析，手触及空间分析和仪表可视性分析等。该过程借助三维设计软件模拟完成，分析出现的问题反馈到模型中进行调整，使所设计的汽车满足现代汽车高水平的驾驶操作性、乘坐舒适性和居住性等要求。 1.1.2整车动力性、经济性分析和计算进行整车初步动力性和经济性计算，分析整车性能满足产品定量 目标的程度并进行必要的调整。 1.1.3确定造型设计方向确定初步外部尺寸、整车技术参数、造型风格和内部配置。 1.1.4 参考样车分析对参考样车进行分析研究，确定其优势和不足，结合市场情况提出所开发产品的目 标定位。 1.1.5 供应商平台调查对潜在的供应商进行货源可行性评估，评价他们在满足质量、供货能力及开发水 平的前提下提供总成和部件的能力。识别价格及质量具有相对竞争力的供应商，以满足产品定位的要求将所有涉及该过程的开发伙伴协调在一起，整合资源满足用户最大需求。在供应商和制造者之间建立信息沟通，提升整个汽车生产链运作的效率，并增进更高层面上的技术创新。 1.1.6成本分析确定各系统和整车的目标成本。 1.1.7编制产品描述书描述书作为产品开发的依据文件，将所要开发的产品项目的背景、目标、车型规 划、总成选择、装备、进度等进行详细描述。 1.2 团队一支有着丰富汽车理论知识和设计经验的优秀团队，熟知中国汽车配套资源及现有车型。以 敏锐的眼光洞察中国的汽车市场，能很好的把握中国汽车发展的潮流。 1.3 市场定位从消费者调查、市场调研、竞争对手分析及，企业制造能力分析来确定产品的市场定位。 2、汽车造型 2.1 分析造型设计任务书 2.2 收集和整理相关资料并进行样车准备 2.3 工程与造型的契合 2.4 确定设计理念，提出设计方案 2.5 阶段评审 2.6 初步草图设计 2.7 方向性评审 2.8 细化效果图草图设计 2.9 设计评审 2.10 效果图设计 2.11效果图评审 2.12 效果图修改及提交 2.13 根据客户的意见修改效果图 2.14 效果图批准 2.15 进入零部件造型的细节设计阶段 团队要求：具有锐意创新的精神，透过设计的表面来理解设计本身所代表的设计师对生活形态和消费心理的了解，赋予设计更多的实际意义。高雅的艺术品味、丰富的设计经验、全面的汽车相关专业知识以及衍生的材料学、流体力学、热能学、人体工程学、社会学、环保学等众多方面知识。对消费者及成本的了解以及极富魅力的创意思维使他们不断推陈出新，创造出更符合国际趋势和品牌定位的作品。 设计部门承担整车造型、总体布置及整车集成，内容涵盖了从美学表面的质感、动感、内外饰的创意、计算机辅助曲面设计到产品外型的最终数据发布。 高级技工的丰富经验成为专家系统，我们不再是中国汽车行业中的“设计迁就于生产”，而是通过
2012年1月中国新能源汽车产销报告2012年1月12日，中国汽车工业协会发布了《2011年汽车工业经济运行情况》，在报告中，据中汽协会不完全统计，2011年汽车整车企业生产新能源汽车8368辆，比上年有较大幅度的提高。其中：纯电动汽车5655辆、混合动力2713辆;销售新能源汽车8159辆，其中：纯电动汽车5579辆、混合动力2580辆。 这不到万辆的“成绩单”，与2009年发布的《汽车产业调整与振兴规划》中，明确提出“2012年电动汽车产销形成规模”的目标(包括“改造现有生产能力，形成50万辆纯电动、充电式混合动力和普通型混合动力等新能源汽车产能，新能源汽车销量占乘用车销售总量的5%左右。主要乘用车生产企业应具有通过认证的新能源汽车产品”)相去甚远。 目前，我国新能源汽车产业发展的真正症结在于，多数企业仍然在等待政策给予更多的引导、鼓励和推动，对培育、开发市场，缺乏主动性、自信心。在发展新能源汽车的态度和决心上，传统整车企业远远比不上民营企业、甚至不及低速电动车的生产企业积极和有魄力。 一、综述 2012年1月12日，中国汽车工业协会发布了《2011年汽车工业经济运行情况》，在报告中，据中汽协会不完全统计，2011年汽车整车企业生产新能源汽车8368辆，比上年有较大幅度的提高。其中：纯电动汽车5655辆、混合动力2713辆;销售新能源汽车8159辆，其中：纯电动汽车5579辆、混合动力2580辆。
这不到万辆的“成绩单”，与2009年发布的《汽车产业调整与振兴规划》中，明确提出“2012年电动汽车产销形成规模”的目标(包括“改造现有生产能力，形成50万辆纯电动、充电式混合动力和普通型混合动力等新能源汽车产能，新能源汽车销量占乘用车销售总量的5%左右。主要乘用车生产企业应具有通过认证的新能源汽车产品”)相去甚远，也无形中加重了2012年各城市及生产企业的压力。 据电动车时代网综合数据显示，2011年，美国电动汽车市场达到两万辆左右;德国去年纯电动车销量也只有2154辆，混合动力车12622辆。法国去年共有4313辆电动汽车登记上牌，而油电混合车型全年则销售了13341辆。而日本汽车销售协会联合会与全国微型车协会联合会称，在日本大地震后零件供应链中断，一度出现供货不足的局面的影响下，丰田旗下的普锐斯销量仍达到万辆，连续3年在国内销量居首位。这一成功经验显然也激励中国车企将目光投向了混合动力车型。包括一汽、北汽、上汽、比亚迪、奇瑞、吉利在内的几乎所有整车厂商都有在2012年推出混合动力轿车的计划。 2012年的第一个月，由于春节假期，再加上各地召开“两会”，减免车船税等政策密集出台，新能源汽车相关生产企业大多处于观望状态，但也有长安、比亚迪、众泰等厂商有所动作。其中长安E30电动车碰撞测试并将投放北京房山区的消息、王传福高度评价将于今年推出的“秦”系列混合动力车、夏治冰就任浙江众泰总裁，都引起了业内的不小震动。春节收假后，还有多款新车型曝光或宣布上市日期，这对今年的新能源车市场来说是一个预热的过程，也是企业调整心态和方向的良机。 二、新能源汽车路线分析

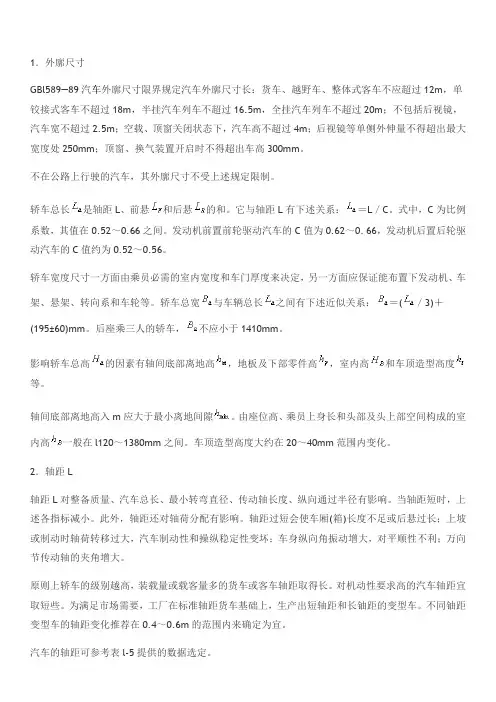

1．外廓尺寸 GBl589—89汽车外廓尺寸限界规定汽车外廓尺寸长：货车、越野车、整体式客车不应超过12m，单铰接式客车不超过18m，半挂汽车列车不超过16.5m，全挂汽车列车不超过20m；不包括后视镜，汽车宽不超过2.5m；空载、顶窗关闭状态下，汽车高不超过4m；后视镜等单侧外伸量不得超出最大宽度处250mm；顶窗、换气装置开启时不得超出车高300mm。 不在公路上行驶的汽车，其外廓尺寸不受上述规定限制。 轿车总长是轴距L、前悬和后悬的和。它与轴距L有下述关系：＝L／C。式中，C为比例系数，其值在0.52～0.66之间。发动机前置前轮驱动汽车的C值为0.62～0. 66，发动机后置后轮驱动汽车的C值约为0.52～0.56。 轿车宽度尺寸一方面由乘员必需的室内宽度和车门厚度来决定，另一方面应保证能布置下发动机、车架、悬架、转向系和车轮等。轿车总宽与车辆总长之间有下述近似关系：＝(／3)＋ (195±60)mm。后座乘三人的轿车，不应小于1410mm。 影响轿车总高的因素有轴间底部离地高，地板及下部零件高，室内高和车顶造型高度等。 轴间底部离地高入m应大于最小离地间隙。由座位高、乘员上身长和头部及头上部空间构成的室内高一般在l120～1380mm之间。车顶造型高度大约在20～40mm范围内变化。 2．轴距L 轴距L对整备质量、汽车总长、最小转弯直径、传动轴长度、纵向通过半径有影响。当轴距短时，上述各指标减小。此外，轴距还对轴荷分配有影响。轴距过短会使车厢(箱)长度不足或后悬过长；上坡或制动时轴荷转移过大，汽车制动性和操纵稳定性变坏；车身纵向角振动增大，对平顺性不利；万向节传动轴的夹角增大。 原则上轿车的级别越高，装载量或载客量多的货车或客车轴距取得长。对机动性要求高的汽车轴距宜取短些。为满足市场需要，工厂在标准轴距货车基础上，生产出短轴距和长铀距的变型车。不同铀距变型车的轴距变化推荐在0.4～0.6m的范围内来确定为宜。
