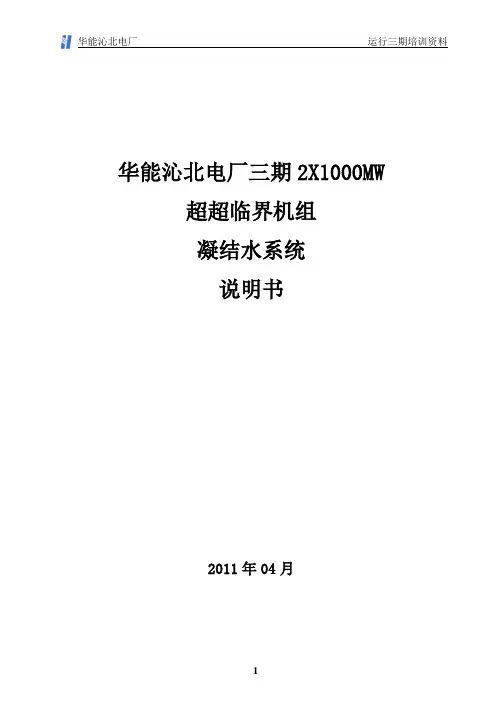

华能沁北电厂三期2X1000MW 超超临界机组凝结水系统说明书2011年04月目录凝结水系统 (3)1.技术规范、性能与要求 (3)1.1 凝泵与电动机技术规范 (3)1.2 轴封水要求 (3)1.3 输送介质 (3)2.泵的构造与组成 (3)2.1 概述 (3)2.2 筒体部件 (3)2.3 内壳体部件 (3)2.4 转子部件 (3)2.5 轴封部件 (4)2.6 平衡管 (4)3.运转及操作 (4)3.1 运转 (4)3.2 启动前的准备 (4)3.3 启动前的确认事项 (4)3.4 启动 (5)3.5 运转中的注意事项 (5)3.6 停机 (5)3.7 泵长期停运时的注意事项 (5)3.8 其它注意事项 (5)3.9 禁止事项 (5)4.泵的常见故障 (6)凝汽器说明书 (9)低压加热器说明书 (14)减温减压器说明书 (21)汽封冷却器说明书 (23)压差形成器说明书 (25)气动式止逆阀及控制装置说明书 (26)阴极保护装置说明书 (28)凝结水系统1.技术规范、性能与要求1.1 凝泵与电动机技术规范凝泵电机型号：YSPKSL560-4功率：1400kw 电流：158.3A转速：1489r/min凝泵型号：C630Ⅲ-6扬程：287m 流量：1208.9m³/h转速：1480r/min 必须汽蚀余量：4m轴功率：1167.2kw1.2 轴封水要求1.2.1 轴封形式：填料密封水质：工业用纯净水水量：6—9L/min 水压：0.1—0.2MPa1.2.2 轴封形式：机械密封水质：工业用纯净水水量：3—5L/min 水压：0.1—0.2MPa1.3 输送介质A、B、C型凝结水泵输送介质为凝结水，水温不高于80℃。
2.泵的构造与组成2.1 概述泵为地坑立式外筒型多级导叶离心水泵。
水泵本体通过压水接管用螺栓与吐出弯管相连接，安装在带有安装底板的外筒体内。
泵的结构大致分为外筒体部件、筒内壳体部分、转子部件和轴封部件等。
