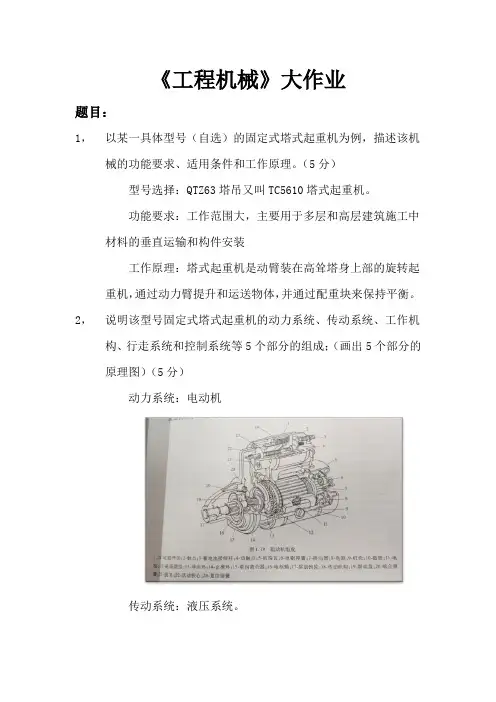

《工程机械》大作业题目：1，以某一具体型号（自选）的固定式塔式起重机为例，描述该机械的功能要求、适用条件和工作原理。

（5分）型号选择：QTZ63塔吊又叫TC5610塔式起重机。

功能要求：工作范围大，主要用于多层和高层建筑施工中材料的垂直运输和构件安装工作原理：塔式起重机是动臂装在高耸塔身上部的旋转起重机，通过动力臂提升和运送物体，并通过配重块来保持平衡。

2，说明该型号固定式塔式起重机的动力系统、传动系统、工作机构、行走系统和控制系统等5个部分的组成；（画出5个部分的原理图）（5分）动力系统：电动机传动系统：液压系统。

工作机构：起升机构，小车牵引机构，回转机构，回转机构等。

行走系统：无。

控制系统：控制系统设置在操纵室内。

通常由控制电路和联动操作台组成。

3，该型号固定式塔式起重机工作机构的结构型式、工作原理和适用条件（即技术参数的边界范围）；（画出原理图）（6分）起升机构：QTZ63塔式起重机采用YZTD225L2-4/8/32 三速带涡流制动电机，通过带制动轮的联轴器带动变速箱再驱动卷筒获得三种绳速，根据吊重再选择不同的滑轮倍率。

当选用2绳时，速度可达到10、40、80米/分三种;若选用4绳时，则速度达到5、20、40米/分三种。

这样对于不同的起吊重量有不同速度，以充分满足施工要求。

为达到启动和制动迅速又平稳，在电动机的另一端带有涡流制动器。

在变速箱的输入轴联轴器.上装有YWZ315/45型液压推杆制动器，起升机构不工作时，制动机构永远处在制动位置。

在卷筒轴另一端装有高度限位器，高度取位器可根据实际需要的高度进行调整。

回转机构：回转机构由两台YZR132M-6/2. 2kw电机驱动。

经液力偶合器带动小齿轮，从而带动塔机上部的起重臂、平衡臂等左右回转，其速度为0. 62rpm，由于采用液力偶合器联结，因此塔机在起动和制动中平稳无冲击。

内置式电磁停止器可对塔机起重臂作精确定位，使得物品就位准确。

回转支承采用徐州罗特回转支承厂生产的HSW. 40. 1435F1型滚珠轴承，大小齿轮传动比是i=134/17=7. 88，模数m=12小车牵引机构：小车牵引机构是载重小车变幅的驱动装置，由YDEJ132S-4/8二速电机驱动，经由液力推动制动器,摆线针轮减速器带动卷筒,通过钢丝绳(6X19-7.7-170-I-甲-镀-右交GB1102-74)使载重小车以20/40米/分的速度在臂架轨道上来回变幅运动。

上午1时45分 12
反求工程（逆向工程）四个阶段
第一步: 零件原形的数字化 通常采用三坐标测量机(CMM)或激光扫描仪等 测量装置来获取零件原形表面点的三维坐标值。 第二步: 从测量数据中提取零件原形的几何特征 按测量数据的几何属性对其进行分割，采用几 何特征匹配与识别的方法来获取零件原形所具 有的设计与加工特征。
上午1时45分 22
应用领域
(1) 新零件的设计，主要用于产品的改型
(2) 已有零件的复制，再现原产品的设计 (3) 损坏或磨损零件的还原。 (4) 数字化模型的检测，例如检验产品的 变形分析、焊接质量等，以及进行模型 的比较。
上午1时45分
23
应用领域
民用领域 三维彩色数字摄影、三维型面检测 人体数字化、服装CAD、人体建模、人体数字 雕塑、三维面容识别 医学仿生、医学测量与模拟、整形美容及正畸 的模拟与评价 三维彩色数字化、数字博物馆、有形文物及档 案的管理、鉴定与复制 三维动画影片的制作、3D游戏建模、三维游戏 中三维模型的输入与建立 公安刑侦、脚印、工具痕迹、弹痕采集及数字 化
楦头
鞋底
上午1时45分
33
医学
Hand
上午1时45分
Hand-bone
34
Head
上午1时45分
Teeth
35
反求工程常用软件
美国Imageware 公司产品Surfacer7.1、英国 DelCAM公司产品 CopyCAD、英国MDTV公司的 STRIM and Surface Reconstruction、在一 些流行的CAD/CAM集成系统中也开始集成了类似 模块，Cimatron90中的Reverse Engineering 功能模块等。在我国，有关反求工程的研究与 开发工作也在不少单位内展开，如浙江大学、 华中理工大学、西安交通大学、西北工业大学 等，并取得一定的成果，如浙江大学推出了ReSoft软件系统。

（F1变大了） 乙
l1 O
甲
l´ O
l1
乙
思考与讨论
如何使杠杆最省力？
提示：比较F沿不同 方向时力臂的大小。
沿F2方向用力时动力臂最大，所以F2最小。
如图所示，用撬棒向下撬石头，手握在撬
棒的末端B端，其中AO＝0.1米，OB＝1米，若
石头对A的压力为500牛，求在B端至少要用多
大的力才能撬起石头。
核桃钳就属于简单机械——杠杆，今天我们就来学习杠杆的知识。
一、杠杆
1.认识杠杆
我们每天都在使用机械，有简单的机械，也有 复杂的机械。
简单机械
较复杂的机械
这些能给我们提供方便的工具都称为机械。
• 任何复杂的机械都是由一些简单机械组合而成的。 • 杠杆就是一种非常简单的机械。
尝试使用下图各种工具，体验在使用过程中有什么 共同特征。Байду номын сангаас
第4节 简单机械
第1课时 杠杆
学习目标
能指出杠杆的支点、动力、阻力、动力臂和阻力臂。 会绘制杠杆的动力臂和阻力臂图示。 理解杠杆平衡原理，并能应用杠杆的平衡条件解决简单
的问题；会辨认生活中常见的省力杠杆、费力杠杆和等 臂杠杆。
情境导入
比一比：女生用核桃钳夹 核桃，男生用手捏核桃， 看谁先把核桃压碎。
画出下列杠杆的力臂
L2 L1
F2
O
L1 F1
L2 F2
2.人体上的杠杆
人体的杠杆系统，都有四个基本组成部分： 骨—— 一根硬棒； 肌肉收缩——动力的来源； 两根骨之间可以活动的关节——支点； 移动肢体或物体——阻力的来源。
寻找手臂上的杠杆
当手拿物体抬起时 找出相应的杠杆， 以及支点、动力、 阻力。
