河道围堰导流方案

导流施工方案第1篇导流施工方案一、项目背景本项目位于XX河流域，为XX河综合治理工程的一部分。

工程主要内容为河道整治、堤防加固、生态修复等。

为确保施工期间河道水流正常，减少对周边环境及居民生活的影响，特制定本导流施工方案。

二、导流目标1. 确保河道水流在施工期间正常，不影响河道行洪、输水功能；2. 减少施工对周边生态环境的影响，保障河道生态安全；3. 合理安排施工进度，降低施工成本，提高施工效率。

三、导流方案1. 导流方式：采用分段围堰导流方式，分为上游围堰和下游围堰两部分。

2. 导流步骤：（1）在上游围堰和下游围堰之间设置临时排水通道；（2）在上游围堰处设置进水口，引导河水流入临时排水通道；（3）在下游围堰处设置出水口，将河水引导回原河道；（4）根据施工进度，适时调整围堰位置及导流通道。

3. 导流设施：（1）上游围堰：采用土石围堰，堰顶高程高于施工期间最高水位；（2）下游围堰：采用土石围堰，堰顶高程与上游围堰保持一致；（3）临时排水通道：采用明渠或暗渠，确保施工期间河水顺畅流通；（4）进水口及出水口：设置相应的闸门及启闭设施，便于调整导流量。

四、施工组织与管理1. 施工组织：（1）成立专门的导流施工小组，负责导流方案的实施、监督及调整；（2）明确各成员职责，确保施工过程中各环节的顺利进行；（3）配备专业的施工队伍，确保施工质量及进度。

2. 施工管理：（1）制定详细的施工计划，明确施工时间、进度及关键节点；（2）加强对施工过程的监督与检查，确保施工质量及安全；（3）建立应急预案，应对突发情况，确保施工顺利进行。

五、环境保护与生态修复1. 环境保护：（1）施工过程中，采取措施减少扬尘、噪音等污染；（2）合理利用施工废弃物料，减少废弃物排放；（3）加强对施工区域的绿化及卫生管理，保持环境整洁。

2. 生态修复：（1）施工结束后，及时对临时排水通道进行拆除，恢复河道原貌；（2）对受影响的河道生态进行修复，包括河岸植被恢复、湿地重建等；（3）加强后期河道生态监测，确保河道生态安全。

围堰工程专项方案编制：审核：杭州市城市建设基础工程有限公司年月日一、工程概况九沙河东起备塘河，西至运河二通道，河道位于德胜快速路北侧且线位基本与快速路平行。

根据区块道路规划及现状道路调查，结合交通工程分析成果，九沙河开挖后，为保证河道南北向交通需要。

需改造2条道路，新建4座桥梁以及河道、水闸、管理用房排水、基坑围护工程。

1.河道分别如下：⑴航海路已建成通车，其上跨九沙河桥梁未建，本次需要对其跨九沙河部分进行改造，改造长度约153m，城市主干路。

⑵和睦港桥下通道主要通行小车，由于本次九沙河开挖，需要通过上游的水闸绕行实现跨河交通，本次需要新建和睦港通道长约162m，村道。

2.四座桥梁分别为九环路桥、九盛路桥、航海路桥和四号桥，其中四号桥为人行景观桥，余均为车行桥。

⑴航海路桥桥梁起点桩号为K0+042.513，终点桩号为K0+077.513，桥梁总长35m，桥梁跨径布置为（9+13+9）m，桥梁标准宽度为47.5m，桥梁面积约为1662.5m²二、编制依据（1）《疏浚工程施工技术规范》（SL17-90）（2）《水利水电工程施工测量规范》(SL52-93)；（3）《土工试验规程》(SL237—1999)；（4）《土工试验方法标准》(GB50123—1999)；（5）《堤防工程施工规范》(SL260—98)；（6）《水利水电工程施工组织设计规范》SL303—2004；（7）《招标文件》（8）本工程现场踏勘考察情况（9）本工程施工图纸三、编制原则（1）遵循建筑施工工艺及技术规程，坚持科学合理的施工程序和施工顺序。

（2）采用流水施工方法和网络计划技术组织有节奏、均衡和连续的施工。

（3）科学地安排季节性施工，保证生产的均衡性和连续性。

（4）认真执行加工制作与现场生产相结合的方针，提高建筑工业化程度。

（5）充分利用现有机械设备，扩大机械化施工范围，提高机械化程度，改善劳动条件，提高劳动生产率。

（6）科学地制定施工方案，提高工程质量，确保安全文明施工及环境保护，缩短施工工期，降低工程成本。

水利工程施工导流方案一、工程概述某水电工程位于我国南方某河流上，工程主要包括大坝、溢洪道、发电厂等建筑物。

工程规模为大型，施工期为3年。

工程所在地河流流域面积为10000km²，河道长度为200km，平均流量为500m³/s，最大流量为1500m³/s。

二、导流目的施工导流的主要目的是为了创造干地施工条件，确保水利工程的安全、质量和进度。

在本工程中，施工导流需满足以下要求：1. 保证大坝主体工程在干地上施工，避免洪水对施工进度和质量的影响。

2. 确保施工期间河道内的航运、供水和生态环境需求。

3. 合理利用河道水资源，降低施工期间对河流的干扰。

三、导流时段根据工程进度安排和河道水文特性的分析，导流时段确定为施工期的前两年。

在此期间，需完成大坝主体工程、溢洪道和发电厂等建筑物的施工。

四、导流方式根据河道地形、地质和施工需求，本工程采用全段围堰法进行施工导流。

全段围堰法是指在河道上游建造围堰，将河水引导至下游的预定位置。

五、围堰布置围堰布置应根据河道地形、地质、水文等因素综合考虑。

在本工程中，围堰布置如下：1. 上游围堰：设置在河道的上游，距离大坝主体工程约5km。

围堰长度为10km，高度为20m。

2. 下游围堰：设置在河道的下游，距离大坝主体工程约10km。

围堰长度为5km，高度为15m。

六、导流泄水建筑物导流泄水建筑物是施工导流的重要组成部分，主要包括泄水闸、导流洞等。

在本工程中，设置一座泄水闸和两个导流洞。

1. 泄水闸：设置在上游围堰和下游围堰之间，用于控制河道水流。

闸室长度为50m，宽度为10m，共设有10孔，每孔宽度为5m。

2. 导流洞：设置在上下游围堰之间，用于引导河道水流。

导流洞直径为8m，长度为200m。

七、施工期管理1. 施工期间，定期检查围堰、泄水建筑物和河道水质，确保工程安全。

2. 针对不同水位，制定相应的施工措施，确保施工进度和质量。

3. 加强施工现场的环境保护，减少施工对河道生态环境的影响。

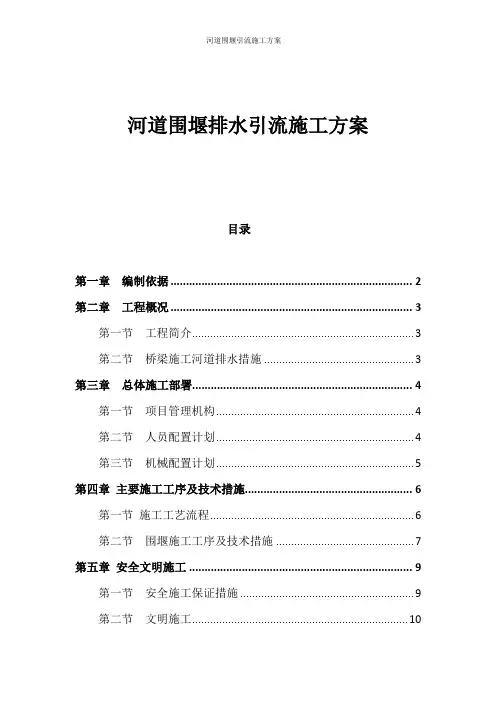

河道围堰排水引流施工方案目录第一章编制依据 (2)第二章工程概况 (3)第一节工程简介 (3)第二节桥梁施工河道排水措施 (3)第三章总体施工部署 (4)第一节项目管理机构 (4)第二节人员配置计划 (4)第三节机械配置计划 (5)第四章主要施工工序及技术措施 (6)第一节施工工艺流程 (6)第二节围堰施工工序及技术措施 (7)第五章安全文明施工 (9)第一节安全施工保证措施 (9)第二节文明施工 (10)河道围堰排水引流施工方案第一章编制依据1.《工程测量规范》（GB50026-2013）；2.《地基与基础工程施工验收规范》（GB50202-2002）；3.《堤防工程施工规范》（SL260-2014）；4.《混凝土结构工程施工及验收规范》（GB50204-2015）；5.《水利工程施工质量检验评定标准》DGJ08-90-2014；6.本工程的施工组织设计7.本工程设计施工图纸；8.本工程岩土工程勘察报告及现场踏勘情况；9.我公司近年来施工类似工程的经验。

第二章工程概况第一节工程简介本工程为中和新成仁路跨新开排洪渠桥梁工程。

由成都高投建设开发有限公司建设；成都衡泰工程管理有限责任公司监理；四川西南交大土木工程设计有限公司设计；四川建安建设工程集团有限公司总承包施工承建。

工程位于高新区中和镇新成仁路上，项目起点里程为03+32.145，终点里程为03+86.585.主桥长50米，采用15m+20m+15m 的斜腿刚构桥，桥面总宽40米。

桥梁基础采用钻孔桩基础（主墩为群桩基础），扩大承台，43度实心薄壁式斜墩柱，简支轻型桥台，满堂支架分段现浇斜腿箱梁。

本项目包含桥梁以及与桥梁相关的交安、照明、绿化及管线工程。

第二节桥梁施工河道排水措施本工程施工作业工程量大，工期紧任务重，施工过程时间较长。

河道桥梁施工阶段不能有明水流入承台基础以及箱梁支架下，为保证河道流水能正常流转，经现场实地勘察项目部会议决点，采用在上下游修筑围堰堤坝，然后通过5根Φ400波纹管导流流入下游围堰中的方式解决。

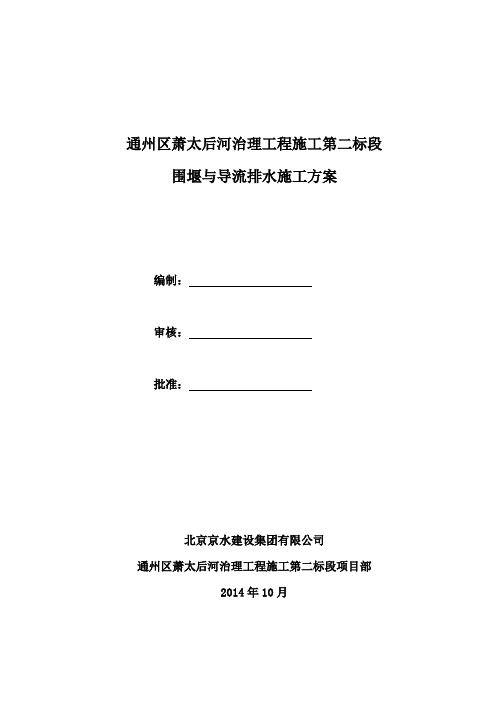

通州区萧太后河治理工程施工第二标段围堰与导流排水施工方案编制：审核：批准：北京京水建设集团有限公司通州区萧太后河治理工程施工第二标段项目部2014年10月目录一、工程概况 (2)二、拟建构筑物范围河道现况 (5)三、导流围堰及排水设计 (8)五、主要施工设备投入 (22)六、施工工期安排 (23)七、安全、环保施工措施 (24)一、工程概况1、工程简介萧太后河原为辽代开凿的运河，属凉水河支流，发源于北京市左安门，流经朝阳、通州，于张家湾注入凉水河。

通州段萧太后河主河道长度约10.2km。

本项目工程范围包括萧太后河通州段主河道及其支流南大沟。

其中主河道治理起点为通马路桥，终点为入凉水河处，治理长度10.136km（不包含桩号4+683.8～7+725.3段）；支流南大沟治理起点为通马路，终点为入萧太后河处，治理长度2.227km。

通州区萧太后河治理工程施工第二标段，对萧太后河主河道及南大沟建筑物及其上下游部分河段河道施工。

施工内容包括：主河道1+306.65处改建跨河桥及1+200～1+400段河道施工；主河道10+132处改建跨河桥及10+000～10+135.9段河道施工；主河道9+188处新建跨河桥及9+000～9+376.7段主河道及岔河施工；支流南大沟2+230处新建巡河路桥及2+100～2+226.8段河道施工；支流南大沟0+102.2处修建拦河钢坝闸及0+000～0+200段河道施工。

其中河道治理包括：河道扩挖、清淤，岸坡生态护砌，修筑堤防，改建出水口，修建巡河路，水土保持等。

桥梁工程包括：钢筋砼灌注桩、墩柱、盖梁、桥台、空心板梁、桥面系及附属工程。

钢坝闸工程包括：浆砌石护底、护坡，钢筋砼底板、侧墙，设备安装等。

2、工程等别和标准萧太后河通州段流域面积75.87km2，依据《防洪标准》（GB50201—94），并结合该地区实际情况及通州新城建设规划，工程定为Ⅳ等工程，建筑物级别为4级。

导流及围堰施工方案导流及围堰施工方案一、导流施工方案导流施工是在河道或河水流动方向上，通过建设导流通道或设置临时导流设施，将河水引导至临时水槽或既有河槽之外，以便在施工区域内进行其他工程施工。

导流施工方案主要包括以下几个步骤：1. 选择导流通道：根据施工区域的地形特点和河道条件，选择合适的导流通道，通常可以选择一侧河岸、搭建临时堤坝或直接挖掘导流水槽等方式。

2. 构建导流通道：根据实际情况，采取适当的方法和技术，进行导流通道的建设。

如果选择一侧河岸作为导流通道，可以利用挡土墙或板桩等结构进行加固。

如果选择临时堤坝，可以使用填土或临时护岸材料进行构筑。

如果选择挖掘导流水槽，可以使用挖掘机等机械设备进行作业。

3. 安装导流设施：根据导流通道的形式，安装相应的导流设施，如导流闸门、导流管道等。

确保导流设施的密封性和稳定性，以防止水流溢出或泄漏。

4. 调整导流流量：在导流施工过程中，根据实际需要，通过调整导流设施的开启程度或设置流量控制设备，控制导流流量，保证施工区域内的水位和流速在可控范围之内。

二、围堰施工方案围堰施工是在河道或水体中，通过设置围堰或建设临时水槽，将施工区域划定出来，以便进行其他工程施工。

围堰施工方案主要包括以下几个步骤：1. 选择围堰形式：根据施工区域的地形特点和水体条件，选择合适的围堰形式。

可以选择围堰脚手架、板桩围堰、挡土墙围堰等方式。

2. 设计围堰结构：根据实际情况，进行围堰结构的设计。

包括确定围堰的高度、宽度、长度等参数，选择合适的材料和施工方法，确保围堰的稳定性和密封性。

3. 施工围堰：按照设计要求，进行围堰的施工。

可以使用挖掘机、起重机等机械设备，进行挖土、抓取或临时支撑等工作。

同时，对围堰进行检查和修整，确保围堰的完整性和稳定性。

4. 检验围堰：在围堰施工完成后，进行围堰的检验。

检查围堰的整体情况，排查可能存在的问题和隐患，进行必要的修补和加固工作。

确保围堰的密封性和承载力。

3、2、3施工导流及降排水３、２、3、1导流控制标准根据招标文件要求,本工程施工期位于非汛期,施工导流标准为1０年一遇，非汛期流量为25m3/s。

３、２、3、2导流方式根据工程特点、地形地貌条件，河道施工段采用分期导流方式。

1、围堰及导流明渠布置(1）导流明渠布置在河道滩地部位开挖导流明渠，明渠渠底高程低于现有主河槽高程，明渠宽度根据流量计算，保证河道内河水泄流顺畅。

(2）纵横向围堰布置纵向围堰高度为非汛期10年一遇水位+0、5m浪高+0、5m安全超高,围堰设计顶宽4、０ｍ.上下游边坡拟定为1:2。

纵向围堰迎水坡面铺设一层土工膜防渗,其上覆盖编织袋防护.根据水流情况，围堰戗堤填筑必要时可采用部分石碴促使戗堤顺利合龙。

2、围堰拆除及导流明渠填筑围堰内积水抽排完成后，随即展开河道开挖、回填及护坡施工,完成施工后及时恢复河道行洪能力，并挖除纵横向围堰。

分期导流拆除顺序为:首先挖除下游横向围堰,其次挖除纵向围堰(由下游向上游进行挖除施工），最后挖除上游围堰。

全断面一次性导流拆除顺序为:首先挖除下游围堰，其次为上游围堰，导流明渠从上游向下游回填.3、与相邻标段联系由于施工导流与相邻标段关联性强，需提前联系、沟通，做到统一围堰导流,统一拆除回填,以保证该项施工项目顺利进行。

导流、围堰施工布置示意图如下图所示:3、2、３、3围堰内排水、降水围堰合龙后，立即进行围堰内基坑排水。

初期排水用多台水泵强排水。

经常性排水系统布置以不妨碍开挖与运输工作为原则.先在沟槽两侧布置平行流向得排水干沟、设集水井，泵置于集水井强排，沟深约１、0m。

随着基坑开挖工作得进展，逐渐加深排水干沟与支沟,确保基坑内覆盖层得开挖。

基坑其她部位开挖期间排水类同.根据河道地下水位情况，在河道边坡坡脚两侧每百米设一处集水坑,集水坑得深度比河道得深度低１ｍ左右，用离心泵或污水泵进行地下水抽排降水,将水排至堤防外侧合适地点。

3、２、3、４基坑排水1、初期排水围堰封闭后，即可进行基坑排水，水抽排至过水得另一侧河道.大量水在基坑低洼部位设置集水井，采用离心泵集中抽排,局部少量在适当位置用潜水排污泵进行抽排。

导流工程施工方案一、工程概况本项目为XX水电站导流工程，位于我国南方某河流上。

水电站主要由大坝、溢洪道、发电厂房等组成，总装机容量为XXMW。

工程采用分期围堰法施工，施工期间需要进行河道导流，以确保施工安全和进度。

二、导流工程目标1. 确保施工期间河道水流畅通，避免洪水对施工区域造成影响。

2. 满足施工期间上下游交通需求，确保施工材料和设备的顺利运输。

3. 保障施工人员的安全，避免洪水等自然灾害对施工造成损害。

4. 最大限度地减少导流工程对环境影响，确保工程结束后河道恢复正常。

三、导流工程方案1. 导流方式：采用全围堰法施工，即在施工期间将河道围堰起来，使水流通过围堰预留的导流通道。

2. 导流通道：根据河道断面尺寸和流量要求，设置合理的导流通道。

导流通道采用混凝土结构，断面尺寸为XX平方米。

3. 围堰结构：围堰采用土石结构，根据河道断面尺寸和地质条件，合理配置围堰高度和厚度。

围堰顶部宽度为XX米，底部宽度为XX米。

4. 施工期间，定期对围堰和导流通道进行检查和维护，确保其结构安全和功能正常。

5. 工程结束后，及时拆除围堰，对河道进行清理和恢复，最大限度地减少对环境的影响。

四、施工组织与进度安排1. 施工前，组织专业技术人员对导流工程进行详细设计，制定施工方案和应急预案。

2. 施工期间，成立专门的导流工程指挥部，负责组织、协调和监督导流工程施工。

3. 导流工程施工按照先上游、后下游的顺序进行，确保施工安全和进度。

4. 施工过程中，加强施工现场安全管理，定期对施工人员进行安全教育，确保施工安全。

5. 工程结束后，对导流工程进行验收，确保工程质量符合设计要求。

五、质量与安全保证措施1. 导流工程质量保证：严格按照设计文件和施工规范进行施工，加强施工过程质量控制，确保工程质量。

2. 施工安全保证：建立健全安全生产责任制，加强施工现场安全管理，定期进行安全检查，确保施工安全。

3. 环境保护措施：在施工过程中，严格遵守国家环保法规，采取有效措施减少对环境的影响。

施工导流方案一、工程综述1.工程概况本工程为汾河流域生态修复中游核心区干流蓄水工程施工05标，位于文水县南齐村至平遥县左家堡村，全长约12km，分别为11#、12＃液压坝，共2座。

11#液压坝位于南齐村，全长248m;12#液压坝位于左家堡村，全长356m，采用全断面蓄水。

蓄水闸坝均采用可升降的液压翻板闸，每座液压坝的两侧滩面闸坝高为2。

0m，中间主槽蓄水闸坝高度分别采用5m和4.5m。

为保证工程在施工期间的正常施工，创造干地施工条件，本标段 11＃和 12#液压闸坝施工期间需进行施工导流。

工程液压坝基坑位于地下水位线以下，基坑开挖存在基坑渗水问题，需进行基坑降水及排水处理.2.水文情况汾河中游核心区多年平均降水量为 437。

9～495.7mm，年内分配极不均匀.其中约 60％集中在汛期七、八、九三个月;多年平均气温为9.9℃～10。

4℃，极端最高气温为38℃～39.1℃,极端最低气温为—26。

5℃～—22℃，多年平均蒸发量为 1567~1819.8mm；最大风速为 17m/s～22m/s；最大冻土深为 71cm~95cm;无霜期170.7d～183.2d。

汾河中游核心区干流水文测站有汾河二坝站和义棠站。

汾河二坝多年平均天然径流量 5.63亿 m3，其中最大天然年径流量 15.11 亿 m3（1967 年），最小天然年径流量 1。

74 亿 m3（1972 年）。

3工程地质本标段地处文水县南齐村，地貌单元属汾河洪冲积平原区，液压坝坝基上部主要为低液限粉土层，结构松散；下部主要为较为密实的低液限粘(粉）土层。

坝基存在不均匀变形沉降、渗透变形、地震液化、坝后冲刷等工程地。

蓄水区两岸防洪堤由低液限粉土组成，结构松散，局部夹级配不良砂透镜体。

迎水坡边坡较陡且大部分无防护，仅局部有浆砌石护坡，但损坏严重。

蓄水区两岸堤基主要为低液限粉土,结构松散，局部夹级配不良砂透镜体。

主要存在渗漏、渗透变形、地震液化和两岸浸没问题。

河道围堰施工方案一、工程概况大柳树沟治理工程主河道位于北京市东南郊,起始于楼梓庄桥,终点为东五环桥,总长度5967m,本司所承担的施工段起止桩号为0+300~0+550,全长为250m,该段采用钢筋混凝土结构挡墙,混凝土强度等级为C30,抗渗等级为W4,河道净宽10m,挡墙高度2m,由于新建钢筋混凝土挡墙位于现有河道边,施工前需先进行围堰并将围堰内水排出,待围堰内水排出后进行基坑开挖;二、河道施工导流顺序1、右岸钢筋混凝土挡墙施工计划开工后,开始进行右岸的围堰,围堰范围由河道右岸向河中心围,纵向围堰范围0+338~0+555,将围堰内的水抽出后,开始进行0+~0+550的右岸下部结构施工;围堰时,在施工时严格按照河道管理单位的要求进行,以保证围堰后河水能够按要求顺畅流通,右岸施工导流河道横断面示意图如下：2、左岸钢筋混凝土挡墙施工待河道右岸下部结构施工完毕验收合格后,开始进行围堰施工;此次围堰从左岸向河道中心围,将右岸至中心的围堰拆除,将河水导入右侧河道,抽出围堰内的水后进行下部结构施工,施工过程中通过合理的计划安排,确保能按时清除围堰,恢复河道,左岸施工导流河道横断面示意图如下：三、围堰施工方案1、围堰施工A、根据我方对现况调查情况,经研究决定,河道内围堰采用中间填土,外侧加土袋的围堰方法;B、计划开工后,先将河床底上的石块、淤泥等杂物清除干净,再在河道内采用粘性土或砂夹粘土进行填筑,填土外侧堆码两层土袋,土袋间放置一层彩条布;两次围堰的总长为237米,高米,高于现况水面米,边坡为1:1;围堰土方量为683方;C、围堰时,当填土超过现况水面后,每填筑起20cm碾压一次,逐层压实至距围堰顶部,压实度保证达到95%;堆码的土袋的上下层和内外层互相交错,码放密实平整;在土袋与填土之间设置一层彩条布防水层,彩条布下部用木楔固定在河床上,并用土袋压实,禁止河水从底部渗入;D、混凝土挡墙及河底施工完毕后将围堰拆除,人工机械配合将堰体从河道内捞出并弃运;2、排水设施施工A、设置集水井：沿围堰内底角米处每10米设一个60cm×60cm×60cm 的集水井,井底铺设20cm厚碎石,共设井44口;B、明沟设置：在集水井中和围堰之间设置一道明排水沟;宽30cm,深30cm,沟底铺设10cm碎石;C、共配置3台3KW的潜水泵,逐个将集水井内的水抽出,为确保雨季期间施工顺利,备用2台3KW潜水泵;D、排水沟及集水井待河道施工完毕后采用碎石填至设计河底标高;四、围堰施工标准1围堰高度高出施工期间现有水面米;2围堰内平面尺寸满足施工的需要;3围堰逐层压实,满足施工过程中承载力要求;4围堰防水严密,减少渗漏;5在筑围堰之前,将堰底下河床底上淤泥杂物清理干净;6堆码的土袋的上下层和内外层相互错缝,尽量堆码密实平整;五、围堰可能发生的紧急情况及对应的应急措施1、可能存在的集中渗漏原因分析及处理措施原因分析：由于填筑土料的质量存在问题,由于填筑的防渗土料的粘度计抗渗指标未达到要求,未能起到很好的防渗效果,可能大面积渗水现象; 围堰与左右两岸岸坡的相接处产生较大渗漏;处理措施：A、第一种情况的处理措施：选用符合质量的土料,继续在原铺设防渗粘土上填筑,减小渗漏;B、第二种情况的处理措施：主要原因在于岸坡上渣土未清除干净,或粘土与边坡未能较好的结合,一种处理方式是对岸坡渣土进行进一步处理,并填筑防渗粘土,另一种处理方式是增长岸坡的粘土铺盖长度,延长渗径;或以上两种方式同时使用;如果在渗漏不能得到很好处理,流量过大的情况下,需在围堰下游增设一截水槽,增加排水设配的投入,加大排水量,对渗漏水进行强排,保证基坑在干处进行混凝土作业施工;2、超标洪水时的应急处理措施当围堰上游出现超标设计水位洪水,必须发布紧急撤离通知,对在围堰及基坑内施工的所有人员及设备进行紧急转移;汛期围堰在设计洪水冲刷下可能发生集中渗漏、局部坍塌等险情,为保证围堰安全进行,需对上述险情进行应急处理;当围堰发生集中渗漏情况,首先在围堰迎水侧找出渗流进水口,及时堵塞,截断渗水来源;同时,在背水侧渗流出口采用反滤料压填,降低水流流速,延缓围堰土料的流失,防止险情扩大;采用盖堵法对围堰渗漏部位进行抢护,采用篷布盖堵,再用土袋或石渣袋抛投压脚,直到断流为止;围堰出现局部塌方时,及时对塌方范围抛填块石进行修补完善,恢复围堰断面尺寸,防止围堰断面减小、险情扩大;六、安全施工技术措施1现场施工道路平整、坚实、通畅,危险地带挂醒目的标识牌;2确保必须的安全投入：购置必须的劳动保护用品,安全设备及设施齐全,满足安全生产的需要;围堰边线设置醒目的安全警示牌、警示带;3施工现场的临时用电满足国家安全用电有关规范规定,在截流施工期间,围堰上面照明度应满足围堰的安全巡视检查机及施工要求;4多方收集水情和气象预报资料,做好洪水和气象灾害的预报工作,一旦发现有可能危及工程和人身安全的洪水和气象的预兆的,采取有效的防洪和防灾措施,确保工程和人员、财产的安全;5实施机械安全管理,所有操作人员持证上岗,使用期间定机定人,保证设备完好,围堰卸料处应有专人进行指挥,指挥人员配备令旗、哨子等;6机动车辆必须执行公安部制定的交通规则,严禁无证驾驶和酒后驾驶;7所有运载车辆均不准超载、超宽、超高运输;8自卸汽车、装载机除驾驶员外不准乘人,所有车辆驾驶室不准超员;9装渣时应将车辆停稳并制动;10运输车辆应文明行驶、不抢道、不违章,施工区内行驶速度不能超过规定速度;11起重运输设备,使用时应设专人指挥,禁止斜吊,禁止任何人站在吊运物品上或者存在下面停留和行走,物件悬空时,驾驶人员不能离开操作岗位;12施工现场的排水设施应全面规划,其设置位置不得妨碍交通,并须组织专人进行养护,保持排水通畅;13施工人员必须严格遵守责任制和交接班制度,并熟知本职工程的安全技术操作规程,在生产中应坚守工作岗位严禁酒后工作;14未经主管部门许可,不得任意将自己的机械设备交给他人操作,更不得随意操作他人的机械设备;15积极做好安全巡视检查,发现隐患,要及时整改;七、劳动力、材料及机械需求计划1本工程围堰施工期间,高峰期间共需劳动力40人左右;2材料计划见下表：3机械及工具计划见下表。

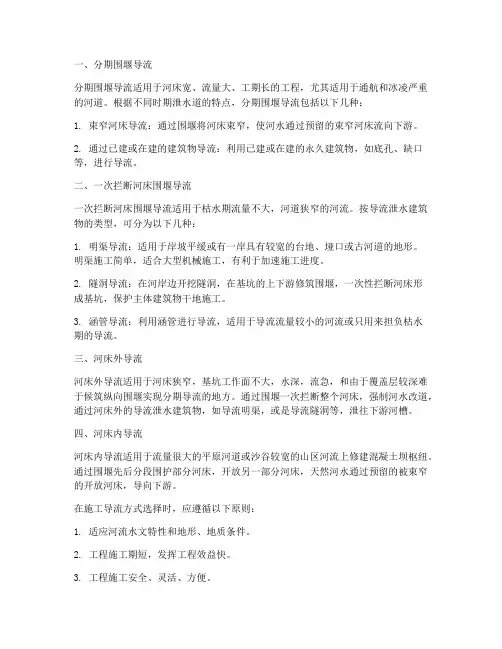

一、分期围堰导流分期围堰导流适用于河床宽、流量大、工期长的工程，尤其适用于通航和冰凌严重的河道。

根据不同时期泄水道的特点，分期围堰导流包括以下几种：1. 束窄河床导流：通过围堰将河床束窄，使河水通过预留的束窄河床流向下游。

2. 通过已建或在建的建筑物导流：利用已建或在建的永久建筑物，如底孔、缺口等，进行导流。

二、一次拦断河床围堰导流一次拦断河床围堰导流适用于枯水期流量不大，河道狭窄的河流。

按导流泄水建筑物的类型，可分为以下几种：1. 明渠导流：适用于岸坡平缓或有一岸具有较宽的台地、垭口或古河道的地形。

明渠施工简单，适合大型机械施工，有利于加速施工进度。

2. 隧洞导流：在河岸边开挖隧洞，在基坑的上下游修筑围堰，一次性拦断河床形成基坑，保护主体建筑物干地施工。

3. 涵管导流：利用涵管进行导流，适用于导流流量较小的河流或只用来担负枯水期的导流。

三、河床外导流河床外导流适用于河床狭窄，基坑工作面不大，水深，流急，和由于覆盖层较深难于候筑纵向围堰实现分期导流的地方。

通过围堰一次拦断整个河床，强制河水改道，通过河床外的导流泄水建筑物，如导流明渠，或是导流隧洞等，泄往下游河槽。

四、河床内导流河床内导流适用于流量很大的平原河道或沙谷较宽的山区河流上修建混凝土坝枢纽。

通过围堰先后分段围护部分河床，开放另一部分河床，天然河水通过预留的被束窄的开放河床，导向下游。

在施工导流方式选择时，应遵循以下原则：1. 适应河流水文特性和地形、地质条件。

2. 工程施工期短，发挥工程效益快。

3. 工程施工安全、灵活、方便。

4. 结合、利用永久建筑物，减少导流工程量和投资。

5. 适应通航、排冰、供水等要求。

6. 河道截流、围堰挡水、坝体度汛、封堵导流孔洞、蓄水和供水等初、后期导流在施工期各个环节能合理衔接。

总之，水利工程施工导流方式的选择应综合考虑工程特点、地形地质条件、水文特性等因素，以确保工程施工的安全、高效和经济效益。

***工程围堰导流施工方案***工程横跨虞河，为3孔钢筋混凝土拱桥，其中中跨结构的施工工序必须在河道中完成。

为保证在保证虞河河流畅通的同时不影响工程的顺利进行，特制定如下围堰导流方案：（一）确定自上游到下游的施工现场范围为100m，在上游和下游各设一道连接东西两岸的围堰，围堰顶宽6m，底宽10m，高2.5m并保证围堰顶部能通行各种施工车辆及两岸畅通。

上下游围堰各设一条通向河底施工现场的施工便道。

围堰及便道顶部铺设30cm碎石垫层以保证各种施工车辆在各种天气情况下的正常通行要求。

上下游围堰的临水面自围堰底至围堰顶铺设塑料布，并在塑料布上用塑料编织袋装土压实防止水流冲刷围堰。

（二）因主桥中跨位于河道内，在施工拱圈结构时，需要在河底搭设碗扣支架，因此，导流管在完成之后在周围铺设混凝土以便于以后搭设支架。

导流管用直径为1225mm，壁厚8mm，长度为110米，截面积为1.13 m2的钢管作为导流管进行导流。

导流管安置在施工区域两个围堰之间进行河水导流，并在导流管出水口、入水口设置一个防水挡块，防水挡块可以防止水通过导流管与围堰的连接处进入施工现场。

导流管单节长12米，中间进行焊接连接。

因现在苗木拆迁范围为50米，围堰需要在河道内向外扩充到100米以满足施工场地的要求。

为了不破坏两岸的数木，在围堰施工时，自东向西，先沿着东侧的驳岸墙向南北两侧各推进25米，然后转向向西，在埋设导流管的区域将围堰扩宽6米，到达西侧驳岸时再转向，完成围堰的施工。

围堰施工完成之后，在上下游围堰需要埋设导流管的区域，用挖掘机挖出通道下设一端封堵的钢管一节，然后用围堰扩宽的6米区域的土填平压实。

上下游围堰内的钢管安装完成之后，将上下游围堰之间的河水用水泵抽出，然后将上下游围堰内埋设的钢管用同规格的钢管焊接连接成导流管。

导流管安装完成后，各分段要处于同一平面，不至于部分导管处标高不一致引起导管开裂。

为了在雨季能及时的进行泄洪，上下游围堰的距离东侧驳岸10米处设置两个泄洪通道。

一、工程概况根据平面图所示，工程施工范围为29+485—30+464段暗挖地铁隧道段，全长约980m，自中坝河南侧铺设后穿河到河道北侧，本标段设置有2处竖井，同时借用其他标段2处车站明挖段。

工程整体区段在中坝河两侧及穿河，距离河道很近，中坝河内水流不断，受河水压力影响暗挖竖井地下水位高下挖困难、后期隧道施工水压力过大对施工影响也很大，为满足工程需要，减少河水压力不利影响，对河道采取导流或阻水措施。

由于对此河段地质情况不太了解，总之在采取相关措施后，对竖井乃至后期暗挖止水施工肯定有辅助效果。

现在处于3月份，施工期肯定会经历汛期，还要考虑汛期期间6-8月河道将清障，此期间河道内的导流围堰措施将要求全部拆除。

现在河水深度可能不大，降雨后河水一般会上涨。

根据以上情况分析。

以下考虑两种情况方案。

一是仅对竖井区域河道进行防下渗措施；二是对全段河道采取防下渗措施。

二、局部竖井区域河段河水防下渗措施1、河道内铺管导流方式在河道上下游分别设置横向围堰，两围堰之间铺设导流管导流。

抽排存水，实现干河。

围堰可为筑土围堰，迎水面防渗布压土袋防冲，或直接土袋围堰。

导流管可采用双壁波纹管，管径根据水流量确定。

施工方法根据河道水深确定采用人工或机械，完工后拆除。

2、河道范围河底整体铺设防渗布西坝河河底宽度约25m，先在上下游分别设围堰，抽排两围堰之间存水后，河底满铺防渗布，自下游向上游一次铺设，防渗布宽度一般可做成8-10m，长度无限制，搭接2m，编织土袋内装碎石压住防渗布，拆除围堰，防止河水下渗，完工后拆除。

如上游水量大可适当考虑水泵临时导水到下游围堰外。

3、钢模围堰半幅导流西坝河内搭设U型钢模围堰，外侧铺设防渗布，并铺设防渗布到对岸，并采取编织土袋内装碎石压住防渗布，过岸边打入钢筋、铅丝固定防渗布。

钢模围堰施工方法后面详细叙述。

三、全部暗挖河段防下渗措施河水防下渗措施1、导流管导流每隔100m设一道横向围堰，防止上游围堰失稳水流下泄全河道进水，之间铺设导流管。

土袋围堰施工方案一、工程概况K0+095桥位于明珠大道上，宾阳大道以西约240m处。

结合城南新区景观水系规划，河道在明珠大道处,北侧水面蓝线宽度约为30米，南侧水面蓝线宽度约为38米，现状明珠大道跨越水系位置为2.2x2.2米左右箱涵。

不能满足河道防洪及景观要求，本次予以拆除新建景观桥梁。

为了与两侧湖面的水景相匹配，同时增加湖面处的景观观赏性，桥梁上部结构采用不等跨的上承式三连拱桥,跨径布置为：（12.0+15.0+12.0）m圆弧拱，矢跨比为1/3.5;下部结构为桩接承台。

本桥上部结构为12+15+12m拱桥，下部结构桥墩采用实体墩，下设承台接钻孔灌注桩基础，桥台采用重力式台，下设承台接桩基础，桩径 1.2m，桩基均按摩擦桩进行设计。

为了保证桥梁下部结构的施工，需要对该工程进行修筑围堰，为桥梁后续工作创造条件。

二、工艺流程现场勘察→材料准备→测量放样→河道清淤开挖→编织袋投放、堆码→筑土夯土→围堰加固。

三、施工方法1、进行现场勘察，查看现场水文地质情况，另外选择好围堰用取土场地、准备好编织袋及其他有关工具、材料。

2、根据现场实际情况确定开挖放坡程度及留出工作面，并测定出围堰位置。

3、编织袋装土为袋容量的75%左右，并用麻绳或绑扎丝缝好袋口。

土袋投放前尽可能清除堰底河床上的块石、树根、杂草等，以减少渗漏；投放土袋时不宜采用抛投，应采用顺坡滑溜的方式，并要求上下层互相错缝，且尽可能堆码整齐，以增强围堰的整体稳固性。

在水中投放编织袋，可用一对带钩子的杆子钩送就位。

外侧丝袋可装小卵石或粗石子以避免流水冲刷。

编织袋应顺波送入水中，以免离析，造成渗漏。

为了增强土袋抗水流冲刷，防止土袋随水流滑移，必要时可在土袋外侧间隔一定距离打入几根松木桩或预埋好用于加固土袋的拉结铁丝网或钢筋等拉结件。

堰堤的宽度、坡度应视水的深度和流速而定，一般堰顶宽度要保持在1～1.5米的宽度，堰堤外侧放坡1:0.5～1:0.7。

4、编织袋堆码到一定长度时，要注意及时填筑抗渗性能较好的土（粘土）。

导流围堰及基坑排水施工技术方案和工艺控制措施一、施工导流方案1.导流标准本工程河道建筑物为4 级，相应主要建筑物为4 级，根据水利部部颁标准《堤防工程施工规范》（SL260-98）及《水利水电工程施工组织设计规范》（S L303-2004）规定，3级以下堤防工程导流、度汛的围堰挡水标准为3～5 年一遇洪水。

本工程主要任务是排涝，结合本工程的实际情况，其施工导流、度汛标准选用3年一遇洪水。

经计算，谷饶溪设计最大洪水流量为13.5m3/s。

结合施工进度计划考虑，2.导流方式及导流明渠设计本工程0+272~0+685.00进水渠堤岸施工采用导流渠导流方案，在施工中要维持现有谷饶溪水流走向不变，利用现有灌溉渠顶加高作为导流明渠（谷饶溪左岸）；导流明渠底宽5.0m，渠底高程-1.0m，右岸堤坝为进水渠堤坝（谷饶溪堤坝）、左岸现状地貌为农田（需要临时征地）左岸在现有原状农田上填筑土料加高与右岩堤坝高程一致。

导流明渠堤坝按1：2放坡设计。

导流明渠在0+670及围堰0+104与施工便道交汇处埋设四根Φ1500mm 长20m及40m的二级钢筋混凝土管过水涵，在出口与官田坑交汇处埋设四根Φ1500mm 长30m 的二级钢筋混凝土管进行导流，外设拍门。

由于外江北港河的北港水闸保持有灌溉水位为0.66m，谷饶溪低水位时，水就不能自排。

此时，只能靠水泵将水抽出官田坑外。

因此导流明渠在下游设置支流至原新厝电排站作为强排措施。

0+656~1+166.29根据工程实际情况，进水渠堤坝采用分段施工，初拟100一个施工段，采用分边钢板桩围堰；在河床中间设置Ⅳ型（长度9m）拉森钢板桩围堰，利用原河床泄流的导流方式。

围堰布置在河道中央，将河道分成两半，每次围堰围住河道的一侧施工，左右岸交替进行。

整个施工过程中，保证河道不断流，不污染，且平均流量不少于13.5M3/S。

3.土围堰设计及修筑围堰布设详见施工布置、施工导流平面布置图。

按照3年一遇最高洪水流量进行设计，施工需要利用围堰堰顶作为施工车辆过溪便道，宽度确定为6.0米，堰顶面铺6%水泥石屑面层厚300。
