落物打捞及打捞工具

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

一、公锥【1】1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

5、技术规范型号外形尺寸mm 接头螺纹抗拉极限KN 打捞直径mm GZ105-1 φ105×535 NC31（210）932 54～77 GZ105-2 φ105×475 NC31（210）932 72～906、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

4、技术规范型号接头螺纹外形尺寸打捞范围MZ/NC31-1 NC31（210）φ114×350 φ73油管、钻杆MZ/NC31-2 NC31（210）φ114×390 φ73油管、钻杆加厚部位MZ/NC31-3 NC31（210）φ115×440 φ73加厚油管、钻杆接箍5、工作原理它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

打捞工具：磁力打捞器1用途磁力打捞筒是用来打捞在钻井、修井作业中掉入井里的钻头、巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。

对于能进行正反循环的磁力打捞器，尚可打捞小件非铁磁性落物。

磁力打捞器的种类很多，按其工作性能分为强磁打捞器和高强磁打捞器，按其可循环的方向分为正、反循环磁力打捞器。

2结构磁力打捞器分为强磁和高强磁两种类型，但结构没有区别，只是磁钢的材料不同。

2.1正循环型强磁、高强磁打捞器这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成，如图1-1所示。

图1-1正循环磁力打捞器1-上接头；2-压盖；3-壳体；4-磁钢；5-芯铁；6-隔磁套；7-平鞋；8-铣磨鞋；9-引鞋上接头上部是钻杆扣或其他型式的螺纹，用以连接钻杆或其它打捞管柱及钢丝绳等，下部与壳体连接在一起。

上接头从上至下有水眼。

壳体内装有压盖、磁钢、芯铁和隔磁套，最下端连接引鞋。

引鞋有三种结构形式：平鞋、引鞋和铣磨鞋。

如图1-1所示，引鞋的内孔中有一台肩，把隔磁套、芯铁、磁钢压住。

压盖和隔磁套上有若干个轴向小孔，壳体与磁钢间有较大的环形空间，作为循环通道。

2.2局部反循环型强磁、高强磁打捞器这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成，如图1-2所示。

图1-2反循环磁力打捞器1-上接头；2-钢球；3-打捞杯；4-压盖；5-壳体；6-磁钢；7-芯铁；8-隔磁套；9-平鞋上接头上部是钻杆扣或者其他型式的螺纹，用以连接钻杆或其他管柱。

上接头与壳体焊接在一起。

壳体上部焊着一个打捞杯，其上端有锥形孔，钢球坐放在这里，成为一个单向阀，堵塞上部泥浆进入杯腔的通道。

杯腔（窝穴）与工具外部相通。

杯体外表面与壳体之间有环形空间，在其最下端有十余个小斜孔。

壳体内有压盖、磁钢、芯铁。

中间是水眼，直通杯内。

由此可见，当钢球坐放在锥孔上时，循环泥浆沿杯体外部的环形空间，经小斜孔流向井底，形成强大的旋流，又经压盖、磁钢、芯铁的水眼进入杯腔，从四个大孔泄出工具体外，返出地面，这样构成了局部反循环作用。

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—921 名称公锥备注2 型号 GZ—NC31（△）3 技术规范参数 1.规范：∮105mm×∮25mm×∮80mm×1110mm2.连接螺纹：NC31 规范不同打捞管柱不同4 主要结构它是长锥形整体结构，可分成接头和打捞丝扣两部分5 技术性能要求 1、打捞螺纹表面硬度：HRC60—652、冲击韧性≥58.8J/cm2,3、抗拉极限≥932KN6 用途及使用范围专门从落物内孔进行造扣打捞，在∮140mm套管内打捞∮30mm—∮75mm带接箍油管和钻杆7 原理当公锥进入落物内孔之后，加以适当的钻压并转动钻具，迫使打捞丝扣挤压吃入落鱼内壁进行造扣，当所造扣能承受一定拉力和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞出母锥SY5115--921 名称母锥备注2 型号 MZ—NC313 技术规范参数 1、规范：∮114mm×∮97mm×∮62mm×720mm2、连接扣型NC31 规范不同打捞管径不相同4 主要结构它是长筒型整体结构，由接头、本体两部分组成5 技术性能要求 1、打捞螺纹表面硬度HRC=60--652、冲击韧性≥543、抗拉极限≥932kN6 用途及使用范围专门从落物处壁进行造扣打捞的工具，在∮140mm套管内打捞∮92mm—∮67mm管、杆落物7 原理当落物进入母锥之后，加适当钻压，并转动钻具迫使打捞丝扣挤压吃入落物外壁进行造扣，当所造扣能承受一定拉力和扭距时，则可采取上提或倒扣办法将落物或部分捞出滑块捞矛SY/T5069—20001 名称滑块捞矛备注2 型号 LM—D105×73×800 D—代表单滑块S—代表双滑块DSO—代表单滑块带水眼NSO—代表三滑块引—代表引鞋筒的滑块规范不同所捞管柱不同3 技术规范参数 1、规范：∮105mm×800mm2、连接螺纹：NC313、打捞内径：∮58mm～∮62mm4 主要结构上接头、矛杆、滑牙块、锁块、螺钉5 技术性能要求许用拉力440KN6 用途及使用范围它是从鱼腔内进行打捞的工具，在∮140mm套管内打捞∮73mm带接箍油管7 原理当滑块进入鱼腔内后，滑块依靠自重向下滑动，使其打捞尺寸加大，直至与鱼腔内壁接触为止，上提矛杆时，斜面向上运动所产生的径向分力迫使滑块咬入落物内壁抓住落物。

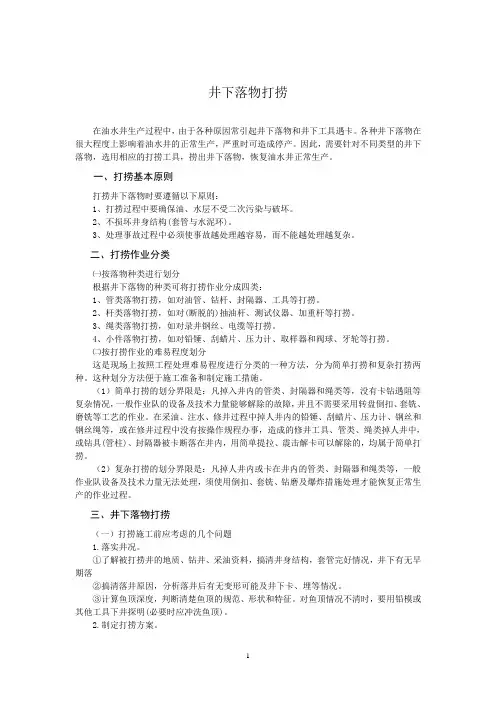

井下落物打捞在油水井生产过程中，由于各种原因常引起井下落物和井下工具遇卡。

各种井下落物在很大程度上影响着油水井的正常生产，严重时可造成停产。

因此，需要针对不同类型的井下落物，选用相应的打捞工具，捞出井下落物，恢复油水井正常生产。

一、打捞基本原则打捞井下落物时要遵循以下原则：1、打捞过程中要确保油、水层不受二次污染与破坏。

2、不损坏井身结构(套管与水泥环)。

3、处理事故过程中必须使事故越处理越容易，而不能越处理越复杂。

二、打捞作业分类㈠按落物种类进行划分根据井下落物的种类可将打捞作业分成四类：1、管类落物打捞，如对油管、钻杆、封隔器、工具等打捞。

2、杆类落物打捞，如对(断脱的)抽油杆、测试仪器、加重杆等打捞。

3、绳类落物打捞，如对录井钢丝、电缆等打捞。

4、小件落物打捞，如对铅锤、刮蜡片、压力计、取样器和阀球、牙轮等打捞。

㈡按打捞作业的难易程度划分这是现场上按照工程处理难易程度进行分类的一种方法，分为简单打捞和复杂打捞两种。

这种划分方法便于施工准备和制定施工措施。

（1）简单打捞的划分界限是：凡掉入井内的管类、封隔器和绳类等，没有卡钻遇阻等复杂情况，一般作业队的设备及技术力量能够解除的故障，并且不需要采用转盘倒扣、套铣、磨铣等工艺的作业。

在采油、注水、修井过程中掉人井内的铅锤、刮蜡片、压力计、钢丝和钢丝绳等，或在修井过程中没有按操作规程办事，造成的修井工具、管类、绳类掉人井中，或钻具(管柱)、封隔器被卡断落在井内，用简单提拉、震击解卡可以解除的，均属于简单打捞。

（2）复杂打捞的划分界限是：凡掉人井内或卡在井内的管类、封隔器和绳类等，一般作业队设备及技术力量无法处理，须使用倒扣、套铣、钻磨及爆炸措施处理才能恢复正常生产的作业过程。

三、井下落物打捞（一）打捞施工前应考虑的几个问题1.落实井况。

①了解被打捞井的地质、钻井、采油资料，搞清井身结构，套管完好情况，井下有无早期落②搞清落井原因，分析落井后有无变形可能及井下卡、埋等情况。

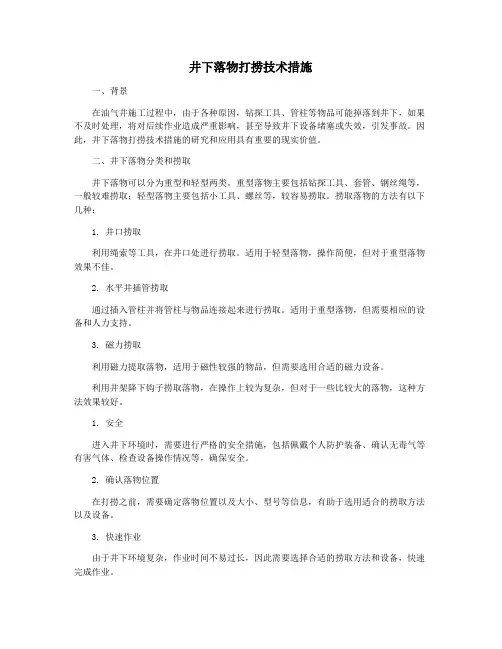

井下落物打捞技术措施一、背景在油气井施工过程中，由于各种原因，钻探工具、管柱等物品可能掉落到井下，如果不及时处理，将对后续作业造成严重影响，甚至导致井下设备堵塞或失效，引发事故。

因此，井下落物打捞技术措施的研究和应用具有重要的现实价值。

二、井下落物分类和捞取井下落物可以分为重型和轻型两类。

重型落物主要包括钻探工具、套管、钢丝绳等，一般较难捞取；轻型落物主要包括小工具、螺丝等，较容易捞取。

捞取落物的方法有以下几种：1. 井口捞取利用绳索等工具，在井口处进行捞取。

适用于轻型落物，操作简便，但对于重型落物效果不佳。

2. 水平井插管捞取通过插入管柱并将管柱与物品连接起来进行捞取。

适用于重型落物，但需要相应的设备和人力支持。

3. 磁力捞取利用磁力提取落物，适用于磁性较强的物品，但需要选用合适的磁力设备。

利用井架降下钩子捞取落物，在操作上较为复杂，但对于一些比较大的落物，这种方法效果较好。

1. 安全进入井下环境时，需要进行严格的安全措施，包括佩戴个人防护装备、确认无毒气等有害气体、检查设备操作情况等，确保安全。

2. 确认落物位置在打捞之前，需要确定落物位置以及大小、型号等信息，有助于选用适合的捞取方法以及设备。

3. 快速作业由于井下环境复杂，作业时间不易过长，因此需要选择合适的捞取方法和设备，快速完成作业。

4. 协调合作井下作业需要多个人员协调作业，按照计划完成各自任务，避免操作失误或交叉作业导致事故。

四、结论井下落物打捞技术措施对于保证油气井的正常作业具有重要的作用，在实际操作中需要根据落物类型和位置等情况选择合适的捞取方法和设备，并严格遵守安全规程，确保井下作业安全。

.用途:是用于打捞小件落物的工具.适用套管尺寸:139.7mm.原理:下入井底,将落物罩入齿内或齿间,依靠钻柱重力将抓齿压变形,再旋转钻柱,将已压变形的抓齿安旋转方向形成旋状齿形,将落物包住或卡死技术要求:打捞时，将一把抓下至距落物0.5-1.0米的位置，大排量反循环洗井清除落物上的掩盖物，使落物裸露。

对于密度小的落物，利用反洗井将其冲进一把抓工具内，然后下放管柱，加压5KN左右，转动管柱4-5圈，当指重表上显示管柱悬重恢复后再加压5-10KN,转动管柱6-7圈。

然后将其提离井底，转一方向，再慢慢下放加压10-15KN，使割齿向里弯曲，将落物包住，起出打捞工具落物即被捞出。

(2)提钻要轻提轻放,不许敲打管柱,以防落物重新落井.结构：由接头、钩身、钩尖组成。

原理：将外钩插入绳类或其它落物内，上体钻具时，钩齿钩住落物而带出地面。

技术要求：（1）地面上上紧螺纹，检查有无弯曲与剪切现象，如不合格应更换后方能使用。

（2）工具下至鱼顶后，只要有遇阻现象，应立即上提管柱1-2米，转动管柱90-120度，再下放---上提---转动---下放，，如此多次反复进行，在`短绳套类落物。

适用套管尺寸:177.8mm.结构：由接头、钩身、钩尖组成。

原理：将内钩插入绳类或其它落物内，上体钻具时，钩齿钩住落物而带出地面技术要求：（1）下打捞管柱时，预计距鱼顶50米左右，要逐步进行提放打捞；（2）切忌将钩子插的太深，使绳类堆成3）每次打捞后要正转5-6圈，然后再试提，负荷增加说明已捞获。

钻杆和鱼顶为圆柱体的落鱼，并和与震击器配合使用。

（参考数据：外形尺寸：￠114X660mm,打捞尺寸：72-74.5（48-73），工作井眼：φ139.7-146mm）结构：上接头、壳体总成、弹簧、卡瓦座、卡瓦、引鞋。

原理：当工具引鞋引入落鱼后，下放钻具将卡瓦上推，压缩弹簧，使卡瓦上行并逐渐分开，落鱼进入卡瓦，此时卡瓦在弹簧力的作用下被压下，将落鱼包住，并给鱼顶一初紧压力，上提钻具，在初紧压力的作用下筒体上行，卡瓦、筒体内外锥面贴合，产生径向加紧力，将落鱼卡住。
