捷达Jetta2005年型电路图04.12

第六章捷达轿车电气元器件位置与电气线路图第一节捷达轿车电气元器件位置图捷达轿车电气元器件位置如图6-1-1~图6-1-2所示。

图6-1-1 发动机电控系统主要元器件的安装位置图6-1-2 ABS系统各元件的安装位置1-ABS控制器2-总泵助力器3-自诊断接口4-ABS警报灯K47 5-后轮转速传感器G44/G46 6-制动灯开关7-前轮转速传感器G45/G47第二节捷达系列轿车电气线路图一、捷达都市先锋轿车电气线路图捷达都市先锋轿车继电器、保险丝的布置见图6-2-1和图6-2-2所示，其含义见表6-2-1和表6-2-2所示。

捷达都市先锋轿车电气线路图如图6-2-3~图6-2-22所示。

图6-2-1 继电器盘正面布置图6-2-2 继电器盘背面布置A1-8孔插头（黄色），前大灯线束A2-8孔插头（黄色），前大灯线束B-6孔插头（绿色），用于前大灯清洗系统C-8孔插头（黄色），用于任选线束D-12孔插头（绿色），用于附加设备E-5孔插头（绿色），仪表线束F-9孔插头（白色）发动机舱右侧线束G1-12孔插头（白色）发动机舱右侧线束G2-12孔插头（白色）发动机舱右侧线束H1-10孔插头（红色），转向柱开关线束H2-8孔插头（红色），转向柱开关线束J-10孔插头（红色），转向柱开关线束K-12孔插头（黑色），尾部线束L-7孔插头（黑色），尾部线束M-6孔插头（黑色），尾部线束N-6孔插头（绿色），空调线束P-9孔插头（蓝色），后风窗及前雾灯开关线束Q-6孔插头（蓝色），仪表线束R-10孔插头（蓝色），灯光开关线束S-5孔插头（白色）发动机舱右侧线束T-2孔插头（绿色）U1-14孔插头（蓝色），仪表板线束U2-14孔插头（蓝色），仪表板线束V-4孔插头（绿色），多功能指示器线束W-6孔插头（绿色），ABS线束X-8孔插头（绿色），警报指示灯（拖挂设备、ABS系统）线束Y-单孔插头，接线柱30 Z1-单孔插头Z2-单孔插头，接线柱31 30-单孔插头，接线柱30 30B-单孔插头表6-2-1 保险丝的布置图6-2-3 电控燃油喷射系统控制原理图F60-怠速开关G2-水温传感器G6-汽油泵G28-发动机转速传感器G39-λ传感器G40-霍尔传感器 G61、G66-爆震传感器 G62-水温传感器 G69-节气门电位计 G70-空气流量计 G72-进气温度传感器 G88-怠速节气门电位计 J17-汽油泵继电器 J220-控制单元 J338-节气门控制单元 N-2、3缸点火线圈N30~N33-1~4缸喷嘴 N79-曲轴箱通风加热电阻 N80-活性碳罐电磁阀 N122-终端能量输出极 N128-1、4缸点火线圈 P-火花塞插头 Q-火花塞 S15、S18-保险丝 T16-自诊断接口 V60-怠速电机 Z19-λ传感器加热器 A-发动机转速信号 B-空调压缩机信号 C-空调装置信号 D-车速信号图6-2-4 电控燃油喷射系统电路图（1）A-蓄电池G2-冷却液温度传感器G40-霍尔传感器G62-冷却温度传感器J220-多点喷射控制单元N79-加热电阻（曲轴箱通风）N152-点火线圈P-火花塞插头Q-火花塞T4-4孔插头T8-8孔插头T80-80孔插头-接地点，在气缸盖上–接地连接点1，在发动机舱线束内–接地连接点（传感器接地），在发动机线束内–正极连接点1（15），在发动机舱经线束内–连接点1，在多点喷射控制单元线束内图6-2-5 电控燃油喷射系统电路图（2）F60-怠速开关G61-爆震传感器①G69-节气门电位计G72-进气温度传感器G88-节气门调节器电位计G220-多点喷射控制单元G338-节气门控制单元T80-80孔接头V60-节气门调节器图6-2-6 电控燃油喷射系统电路图（三）B-起动机ws-白色D-点火开关sw-黑色G28-发动机转速传感器ro-红色G66-爆震传感器2 br-棕色J220-多点喷射控制单元gn-绿色T3-3孔插头，靠近发动机转速传感器bl-蓝色T80-80孔插头gr-灰色-接地点，在发动机舱左侧li-紫色–接地连接点（传感器接地），在发动机线束内ge-黄色图6-2-7 电控燃油喷射系统电路图（4）G39-λ传感器 G70-空气流量计 J17-燃油泵继电器 J220-多点喷射控制单元 N30-1缸喷油阀 N31-2缸喷油阀 N32-3缸喷油阀 N33-4缸喷油阀 N4a-4孔插头 T80-80孔插头 TV2-30号接线柱，分线器，在继电器盘后–连接点（喷油阀），在发动机舱线束内图6-2-8 电控燃油喷射系统电路图（5）A-蓄电池ws-白色G-燃油表传感器sw-黑色G6-燃油泵ro-红色J32-空调继电器，在继电器盘上br-棕色J220-多点喷射控制单元gn-绿色N25-空调装置电磁离合器bl-蓝色N80-活性碳罐电磁阀1 gr-灰色S51-保险丝li-紫色T8-8孔插头ge-黄色T16-16孔插头，V.A.G1551自诊断接口T80-80孔插头–接地连接地1，在仪表板线束内*-散热器风扇接通控制单元图6-2-9 电控燃油喷射系统电路图（6）F1-机油压力开关ws-白色F22-机油压力开关（30kPa）sw-黑色G1-燃油表ro-红色G3-冷却度表br-棕色K-仪表板gn-绿色T8-8孔插头bl-蓝色T28-28孔插头，在仪表板上gr-灰色li-紫色ge-黄色图6-2-10 自动变速器控制系统电路图B/50-起动机（接线柱50）D/50-点火开关（接线柱50）F-制动灯开关F8-强制低速档开关F125-多功能开关G28-发动机转速传感器G38-变速器转速传感器G68-车速传感器G69-节气门电位计G93-变速器机油温度传感器J226-启动锁和倒车灯继电器J-发动机控制单元J217-自动变速器控制单元L19-挡位指示板照明灯M16/M17-倒车灯M9/M10-制动灯和尾灯N88-电磁阀 1 N89-电磁阀 2 N90-电磁阀 3 N91-电磁阀 4 N92-电磁阀5 N93-电磁阀6 N94-电磁阀7 N110-变速杆锁止电磁阀S14-保险丝；附加信号：1-变速杆位置指示板、2-速度调节装置、3-空调装置图6-2-11 ABS系统控制电路图A/- -蓄电池负极A/+-蓄电池正极F-制动灯开关G44-后右轮转速传感器G45-前右轮转速传感器G46-后左轮转速传感器G47-前左轮转速传感器J104-ABS电子控制单元K47-ABS警报灯M9-左制动灯M10-右制动灯N55-ABS/EBD液压控制单元N99-前右轮ABS常开阀N100-前右轮ABS常闭阀N101-前左轮ABS常开阀N102-前左轮ABS 常闭阀N133-后右轮ABS常开阀N134-后左轮ABS常闭阀N135-后左轮ABS常开阀N136-后左轮ABS常闭阀S4-保险丝（15A）S14-保险丝（10A）S20-保险丝（10A）S123-液压泵保险丝（30A）S124-电磁阀保险丝（30A）TV14-故障阅读器接口V64-ABS液压泵电机ws-白色sw-黑色ro-红色gn-绿色br-棕色bl-蓝色gr-灰色li紫色ge-黄色图6-2-12 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关G-燃油表传感器ws-白色bl-蓝色K2-发电机警报灯–搭铁连接点，在发动机舱线束内sw-黑色gr-灰色F22-油压开关* K5-转向警报灯ro-红色li-紫色K1-远光警报灯T28-28孔插头，在仪表板上br-棕色ge-黄色G2-冷却液温度表传感器gn-绿色图6-2-13 仪表板（燃油表、冷却液温度表、油压报警、时钟、转速表）电路图G1-燃油表ws-白色G3-冷却液温度表sw-黑色G5-转速表ro-红色G54-速度传感器（仪表板内）br-棕色J6-稳压器gn-绿色J243-油压和冷却液报警及转速表控制单元bl-蓝色K3-油压警报灯gr-灰色K28-冷却液温度警报灯li-紫色L8-时钟照明灯ge-黄色L10-仪表板照明灯L1d-单孔插接件，继电器盒后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-14 手制动和制动液液面报警电路图F9-手制动指示灯开关ws-白色F345-制动液面警报开关sw-黑色K7-双管路制动及手制动指示灯ro-红色–接地点，发动机舱线束内br-棕色–接地连接，前大灯线束内gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-15 点烟器、收放机电路图L16-空调控制板照明灯ws-白色L28-点烟器照明灯sw-黑色T1c-单孔插接件，继电器盒后面ro-红色T3a-3孔插接件，仪表板后br-棕色–接地连接，仪表线束内gn-绿色–接地点，前大灯线束内bl-蓝色–接地点，前大灯线束内gr-灰色U1-点烟器li-紫色ge-黄色图6-2-16 车内灯、行李舱照明灯、牌照灯电路图F2-左前门联锁开关W3-行李舱灯ws-白色F3-右前门联锁开关W15-室内灯sw-黑色F5-行李舱照明灯开关X-牌照灯ro-红色F10-左后门联锁开关–接地点，继电器盒旁br-棕色F11-右后门联锁开关-接地点，行李舱左侧gn-绿色T1e-单孔插接件，继电器盒上部–接地点，行李舱左侧bl-蓝色T10-单孔插接件，继电器盒上部gr-灰色T2e-2孔插接件，行李舱左后部li-紫色T21-2孔插接件，行李舱左侧ge-黄色图6-2-17 前大灯、停车灯、变光及转向灯开关电路图E4-变光及转向灯开关ws-白色L1-左前大灯双丝灯sw-黑色L2-右前大灯双丝灯ro-红色M1-左停车灯br-棕色M3-右停车灯gn-绿色T5b-5孔插接件，转向柱开关后面bl-蓝色–接地连接点，前大灯线束内gr-灰色–接地连接点，前大灯线束内li-紫色ge-黄色图6-2-18 转向灯及遇险警报灯开关、驻车灯开关电路图E2-转向灯开关ws-白色E3-遇险警报开关sw-黑色E19-驻车灯开关ro-红色J2-遇险警报灯继电器br-棕色K6-遇险警报灯gn-绿色T4c-4孔插接件，转向柱开关后bl-蓝色T5b-5孔插接件，转向柱开关后gr-灰色T7a-7孔插接件，转向柱开关后li-紫色ge-黄色图6-2-19 转向信号灯、尾灯电路图M2-右尾灯T2b-2孔插接件，左减振器支柱后ws-白色M4-左尾灯T6a-6孔插接件，左尾灯sw-黑色M5-左前转向灯T6b-6孔插接件，右尾灯ro-红色M6-左后转向灯–接地点，行李舱锁下端br-棕色M7-右前转向灯–接地点，行李舱锁下端gn-绿色M8-右后转向灯–接地点，左尾灯灯架处bl-蓝色M18-左侧停车转向灯–接地点，右尾灯灯架处gr-灰色M19-右侧停车转向灯–接地连接点，前大灯线束内li-紫色T1i-单孔插接件，左减振器支柱后–接地连接点，前大灯线束内ge-黄色图6-2-20 车灯开关、制动灯电路图E1-车灯开关ws-白色E20-车灯控制开关和仪表sw-黑色F-制动灯开关ro-红色L9-车灯开关照明灯br-棕色M9-左制动灯gn-绿色M10-右制动灯bl-蓝色T6a-6孔插接件，左尾灯上gr-灰色T6b-6孔插接件，右尾灯上li-紫色–接地点，左尾灯灯架处ge-黄色–接地点，右尾灯灯架处图6-2-21 倒车灯、后风窗加热、双音喇叭电路图E15-后风窗加热开关T2b-2孔插接件，继电器盒后面ws-白色F4-倒车灯开关T2e-6孔插接件，行李舱左后侧sw-黑色H1-双音喇叭T6a-6孔插接件，左尾灯上ro-红色J4-双音喇叭继电器T6b-6孔插接件，右尾灯上br-棕色K10-后风窗加热指示灯Z1-后风窗加热gn-绿色L39-后风窗加热开关照明灯–接地点，行李舱右侧bl-蓝色M16-左倒车灯–接地点，左尾灯灯架上gr-灰色M17-右倒车灯–接地点，左尾灯灯架上li-紫色–电源线连接点，双音喇叭线束内ge-黄色图6-2-22 前后雾灯电路图E23-前后雾灯开关L22-左前雾灯ws-白色K13-后雾灯指示灯L23-右前雾灯sw-黑色L20-后雾灯灯泡T2b-2孔插接件，右前大灯附近ro-红色L40-前、后雾灯开关照明灯T2h-2孔插接件，左前大灯附近br-棕色T2g-2孔插接件，左后悬挂上–接地点，前大灯线束内gn-绿色T6a-6孔插接件，左尾灯上J5-雾灯继电器bl-蓝色–接地点，右尾灯灯架gr-灰色li-紫色ge-黄色。

捷达全车电路图电路图 JT 3-96SRS点火开关 (IG1) 易熔丝综合仪表D.C.-D.C. 备用电源模拟G感知器电源电路转换器电容器MUT-II 气囊引爆模拟G感知器沟通电路电路接头接合开关诊断接头钟型弹簧气囊模块(引爆器)(驾驶侧)JT 3-97 电路图SRS(续)接头接合开关接头接合时:ON接头拆离时:OFF接头接合开关接头接合警告灯驱动电路侦测电路气囊引爆电路接头接合开关气囊模块(引爆器)(乘客侧)电路图 JT 3-98天窗点火开关易熔丝 (IG2) 电瓶专用保险丝专用保险丝控制电路霍尔霍尔天窗马达天窗马达总成JT 3-99 电路图天窗(续)天窗开关电路图 JT 3-100 天窗(续)点火开关易熔丝天窗马达总成 (IG1) 电源车门开关(前:LH) 诊断接头JT 3-101 电路图钥匙未取出蜂鸣器点火开关(IG1) 易熔丝电源钥匙未取出开关诊断接头车门开关(前:LH)电路图 JT 3-102 灯光调整器前-ECU(尾灯继电器)专用保险丝点烟器及烟灰电动遥控后视镜盒照明灯综合仪表前雾灯除雾器(自动方向灯及危险空调) 电动后遮阳帘警告灯手动冷气灯光调整器JT 3-103 电路图电动座椅(驾驶座)点火开关(IG1)D-14前侧高度后侧高度前侧高度后侧高度控制马达控制马达电动座椅总成D-14 (LH)电路图 JT 3-104电动座椅(续)电动座滑动倾斜椅开关(LH)倾斜控制滑动控制马达马达JT 3-105 电路图电动护腰器点火开关(IG1)3WC-1342L电动护腰器 D-14 开关顶缩顶缩马达电路图 JT 3-106 遥控防盗点火开关 (IG1) 易熔丝电瓶专用保险丝方向灯继电器C-18 遥控防盗ECUA-36 F-10接收天线遥控器引擎盖开关行李箱灯开关JT 3-107 电路图遥控防盗(续)引擎GPS ECU -CVT-ECT遥控防盗ECU中控锁中控锁 (ETACS) 中控锁(ETACS) (ETACS)车门上车门锁筒锁作动开关(RH) 器(LH) 开锁喇叭上锁开锁上锁电路图 JT 3-108电动后遮阳帘前ECU 点火开关 (尾灯继电器) (ACC) 专用保险丝MR B1 2后遮阳帘控制单元电动后遮阳帘开关到灯光调整器JT 3-109 电路图角灯前ECU(尾灯继电器) 电瓶电瓶专用专用保险丝专用保险丝保险丝ETACS-ECU方向灯继电器角灯ECU角灯角灯(LH) (RH)电路图 JT 3-110倒车雷达点火开关(IG1)GPSECU倒车雷达ECU倒车雷达倒车雷达蜂鸣器 F-21 (右侧) (左侧) F-21JT 3-111 电路图免持听筒行动电话系统有GPS车型点火开关(ACC) 电瓶专用保险丝专用保险丝音响主机C-104免持听筒ECU接右侧高音喇叭麦克风麦克风喇叭有GPS车型无GPS车型 (右前)C-104 E-21电路图 JT 3-112配备GPS系统GPS ECU免持听筒ECU外接行动电话接头/车装行动电话(配备GPS系统)。

附加电器位置：个别位置变化以实车为准：B —起动锁止及倒车灯继电器*（175）C — S111电动窗供电保险丝S112中控锁/电动窗控制单元供电保险丝D —雾灯继电器（53）E —大灯继电器F —主供电及电器（458）说明：* —仅适用于自动变速车支架上插头位置：10孔插头T10a ，蓝色10孔插头T10b ，棕色10孔插头T10c ，黑色6孔插头T6b ，粉色10孔插头T10f ，灰色10孔插头T10d ，红色6孔插头T6a ，红色6孔插头T6c ，棕色10孔插头T10e ，紫色1 2 3 4 5 6 7 8 9 10 11 12 13 14E1 -灯开关E4 -手动变光开关E7 -前雾灯开关E18 -后雾灯开关J59 -X 触点卸荷继电器K17 -前雾灯指示灯L9 -灯开关照明灯泡S7 -保险丝支架上7号保险丝S8 -保险丝支架上8号保险丝S24 -保险丝支架上24号保险丝T17 -17孔插接件，在大灯旋转开关后面-正极连接(58b) ，在仪表板线束内-接地连接，在车内线束内-接地点，在继电器支架旁车身处-螺栓连接（30），在继电器支架旁-连接，在车内线束内3015X 31大灯旋转开关w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色注:其它部分请参看Jetta 2005年型15 16 17 18 19 20 21 22 23 24 25 26 27 283015X 31E20 -仪表照明调节器L20 -后雾灯L22 -左前雾灯L23 -右前雾灯M2 -右尾灯M4 -左尾灯S3 -保险丝支架上3号保险丝T3 -3孔插接件，在仪表照明调节器后面-接地点，行李舱锁下部-接地点，蓄电池－车身-接地点，右前纵梁，大灯线束内-正极连接(58b) ，在仪表板线束内-接地连接，在车内线束内-接地连接，在大灯线束内-接地连接，在车内线束内-连接，在车内线束内尾灯，前后雾灯，仪表照明调节器w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色注:其它部分请参看Jetta 2005年型G6G 1G 1029 30 31 32 33 34 35 36 37 38 39 40 41 423015X 31E35 -空调开关E165 -行李箱电子开启开关E15 -后风窗加热开关K84 -空调指示灯K10 -后风窗加热指示灯L39 -后风窗加热开关照明灯L43 -空调开关照明灯T17a -17孔插头，插接电子集成开关-正极连接(58b) ，在仪表板线束内w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色注:其它部分请参看Jetta 2005年型空调开关，行李箱电子开启开关，后风窗加热开关43 44 45 46 47 48 49 50 51 52 53 54 55 563015X 31E3 -遇险报警灯开关E9 -鼓风机开关F8 -行李箱灯开关F200 -温度开关J21 -警报闪光继电器J220 -发动机控制单元K6 -警报灯N63 -空调内循环风扇S20 -保险丝支架上20号保险丝S35 -保险丝支架上35号保险丝S48 -保险丝支架上48号保险丝-接地点，在继电器支架旁车身处-接地点，在行李箱左侧-接地点，在左前翼子板（A 柱下）-接地连接，在大灯线束内-螺栓连接（30），在继电器支架上-连接，在车内线束内-正极连接点，在车内线束内-接地连接点，在车内线束内T10d -10孔红色插头，在继电器支架上行李箱照明灯警报灯开关，警报灯，空调内循环风扇，行李箱灯开关，行李箱灯w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色57 58 59 60 61 62 63 64 65 66 67 68 69 703015X 31E2 -转向灯开关V139-行李箱开启电机S17 -保险丝支架上17号保险丝S18 -保险丝支架上18号保险丝S29 -保险丝支架上29号保险丝Z1 -后风窗加热电阻接地连接，在行李舱右侧正极连接点，在点火开关线束内-螺栓连接（30），在继电器支架上-接地连接点，在车内线束内-正极连接点，在车内线束内注:其它部分请参看Jetta 2005年型行李箱开启电机，后风窗加热电阻w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色7172737475767778798081 8283843015X 31D -点火开关J200-电动后视镜调整开关J386-中控锁/电动窗控制单元V20 -左电动后视镜V21 -右电动后视镜V56 -左前门中控锁V57-右前门中控锁电机V58-左后门中控锁电机V59-右后门中控锁电机S10-保险丝支架上10号保险丝S26-保险丝支架上26号保险丝-正极连接(15)，在车内线束内-正极连接(58)，在车内线束内-连接(自诊断K 线)，在仪表板线束内T10e -10孔紫色插头，在继电器支架上T15-15孔插头，插接中控锁/电动窗控制单元T23 -23孔插头，插接中控锁/电动窗控制单元T16 -16孔插头，自诊断接口T4-4孔插头，插接左前门中控锁注:其它部分请参看Jetta 2005年型电动后视镜，中控锁/电动窗控制单元，中央门锁w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色8586878889909192939495 969798X E39-后车门玻璃升降器联锁开关E40-左前门玻璃升降开关E53-左后门玻璃升降开关，司机侧E55-右后门玻璃升降开关，司机侧E81-右前门玻璃升降开关，司机侧E150-车内锁开关，司机侧J386-中央门锁/电动窗控制单元J400-遥控锁控制单元L76-左前门玻璃升降开关照明S111-玻璃升降器供电保险T10f -10孔灰色插头，在继电器支架上T16a -16孔插头，插接左前门玻璃升降开关T15-15孔插头，插接中控锁/电动窗控制单元T23 -23孔插头，插接中控锁/电动窗控制单元注:其它部分请参看Jetta 2005年型司机车门中控锁/电动窗开关，遥控锁控制单元w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色ee99100101 102103104105106107108109110111112X E52-左后门电动窗开关E54-右后门电动窗开关E107-右前门电动窗开关E234-行李箱把手开关F124-行李箱锁钥匙开关F201-行李箱锁电子开关J386-中央门锁/电动窗控制单元S112-中央锁/电动窗单元供电保险T5n -5孔插头，插接右前门电动窗开关T5p -5孔插头，插接左后门电动窗开关T5q -5孔插头，插接右后门电动窗开关-接地连接点，在车内线束内T10f -10孔灰色插头，在继电器支架上T15-15孔插头，插接中控锁/电动窗控制单元孔插头，插接中控锁/电动窗控制单元注:其它部分请参看Jetta 2005年型电动窗开关，行李箱锁把手/钥匙开关，行李箱锁电子开关w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色113114115 1161171181191201211221231241251263015X 31J386-中央门锁/电动窗控制单元V26-左后门玻璃升降电机V27-右后门玻璃升降电机V147-司机侧玻璃升降电机V148-副司机侧玻璃升降电机T2a -2孔插头，在车门线束内T2b -2孔插头，在车门线束内T2c -2孔插头，在车门线束内T2d -2孔插头，在车门线束内T3a -3孔插头，在车门线束内T3b -3孔插头，在车门线束内T3d -3孔插头，在车门线束内T6m -6孔插头，插接司机侧玻璃升降电机T6n -6孔插头，插接副司机侧玻璃升降电机T6p -6孔插头，插接左后门玻璃升降电机T6q -6孔插头，插接右后门玻璃升降电机T23 -23孔插头，插接中控锁/电动窗控制单元注:其它部分请参看Jetta 2005年型电动窗升降电机w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色127128129 1301311321331341351361371381391403015X 31F2-左前门联锁开关F3-右前门联锁开关F10-左后门联锁开关F11 -右后门联锁开关F4 -倒车灯开关J386-中央锁/电动窗控制单元W15-室内灯Y7 -自动防眩目车内后视镜S6 -保险丝支架上6号保险丝S14-保险丝支架上14号保险丝S21-保险丝支架上21号保险丝-正极连接(15)，在车内线束内-螺栓连接(30A)，在继电器支架上T10d -10孔红色插头，在继电器支架上T10f -10孔灰色插头，在继电器支架上T15-15孔插头，插接中控锁/电动窗控制单元T23 -23孔插头，插接中控锁/电动窗控制单元注:其它部分请参看Jetta 2005年型室内灯，联锁开关，自动防眩目车内后视镜w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色。

第六章捷达轿车电气元器件位置与电气线路图第一节捷达轿车电气元器件位置图捷达轿车电气元器件位置如图6-1-1~图6-1-2所示。

图6-1-1 发动机电控系统主要元器件的安装位置图6-1-2 ABS系统各元件的安装位置1-ABS控制器 2-总泵助力器 3-自诊断接口 4-ABS警报灯K47 5-后轮转速传感器G44/G46 6-制动灯开关 7-前轮转速传感器G45/G47第二节捷达系列轿车电气线路图一、捷达都市先锋轿车电气线路图捷达都市先锋轿车继电器、保险丝的布置见图6-2-1和图6-2-2所示，其含义见表6-2-1和表6-2-2所示。

捷达都市先锋轿车电气线路图如图6-2-3~图6-2-22所示。

图6-2-1 继电器盘正面布置图6-2-2 继电器盘背面布置A1-8孔插头（黄色），前大灯线束 A2-8孔插头（黄色），前大灯线束 B-6孔插头（绿色），用于前大灯清洗系统 C-8孔插头（黄色），用于任选线束 D-12孔插头（绿色），用于附加设备 E-5孔插头（绿色），仪表线束 F-9孔插头（白色）发动机舱右侧线束 G1-12孔插头（白色）发动机舱右侧线束 G2-12孔插头（白色）发动机舱右侧线束 H1-10孔插头（红色），转向柱开关线束 H2-8孔插头（红色），转向柱开关线束 J-10孔插头（红色），转向柱开关线束 K-12孔插头（黑色），尾部线束 L-7孔插头（黑色），尾部线束 M-6孔插头（黑色），尾部线束 N-6孔插头（绿色），空调线束 P-9孔插头（蓝色），后风窗及前雾灯开关线束 Q-6孔插头（蓝色），仪表线束 R-10孔插头（蓝色），灯光开关线束 S-5孔插头（白色）发动机舱右侧线束 T-2孔插头（绿色） U1-14孔插头（蓝色），仪表板线束 U2-14孔插头（蓝色），仪表板线束 V-4孔插头（绿色），多功能指示器线束 W-6孔插头（绿色），ABS线束 X-8孔插头（绿色），警报指示灯（拖挂设备、ABS 系统）线束 Y-单孔插头，接线柱30 Z1-单孔插头 Z2-单孔插头，接线柱31 30-单孔插头，接线柱30 30B-单孔插头表6-2-1 保险丝的布置表6-2-2 继电器的布置22 ABS阀、ABS液压泵保险丝23 空调、双频道收放机保险丝24 电动车窗保险丝图6-2-3 电控燃油喷射系统控制原理图F60-怠速开关 G2-水温传感器 G6-汽油泵 G28-发动机转速传感器 G39-λ传感器 G40-霍尔传感器 G61、G66-爆震传感器 G62-水温传感器 G69-节气门电位计 G70-空气流量计 G72-进气温度传感器 G88-怠速节气门电位计 J17-汽油泵继电器 J220-控制单元 J338-节气门控制单元 N-2、3缸点火线圈 N30~N33-1~4缸喷嘴 N79-曲轴箱通风加热电阻 N80-活性碳罐电磁阀 N122-终端能量输出极 N128-1、4缸点火线圈 P-火花塞插头 Q-火花塞 S15、S18-保险丝 T16-自诊断接口 V60-怠速电机 Z19-λ传感器加热器 A-发动机转速信号 B-空调压缩机信号 C-空调装置信号 D-车速信号图6-2-4 电控燃油喷射系统电路图（1）A-蓄电池 G2-冷却液温度传感器 G40-霍尔传感器 G62-冷却温度传感器 J220-多点喷射控制单元 N79-加热电阻（曲轴箱通风） N152-点火线圈 P-火花塞插头 Q-火花塞 T4-4孔插头 T8-8孔插头 T80-80孔插头 -接地点，在气缸盖上–接地连接点1，在发动机舱线束内–接地连接点（传感器接地），在发动机线束内–正极连接点1（15），在发动机舱经线束内–连接点1，在多点喷射控制单元线束内图6-2-5 电控燃油喷射系统电路图（2）F60-怠速开关 G61-爆震传感器① G69-节气门电位计 G72-进气温度传感器 G88-节气门调节器电位计 G220-多点喷射控制单元 G338-节气门控制单元 T80-80孔接头 V60-节气门调节器图6-2-6 电控燃油喷射系统电路图（三）B-起动机ws-白色D-点火开关sw-黑色G28-发动机转速传感器ro-红色G66-爆震传感器2 br-棕色J220-多点喷射控制单元gn-绿色T3-3孔插头，靠近发动机转速传感器bl-蓝色T80-80孔插头gr-灰色-接地点，在发动机舱左侧li-紫色ge-黄色–接地连接点（传感器接地），在发动机线束内图6-2-7 电控燃油喷射系统电路图（4）G39-λ传感器 G70-空气流量计 J17-燃油泵继电器 J220-多点喷射控制单元 N30-1缸喷油阀 N31-2缸喷油阀 N32-3缸喷油阀 N33-4缸喷油阀 N4a-4孔插头 T80-80孔插头 TV2-30号接线柱，分线器，在继电器盘后–连接点（喷油阀），在发动机舱线束内图6-2-8 电控燃油喷射系统电路图（5）A-蓄电池ws-白色G-燃油表传感器sw-黑色G6-燃油泵ro-红色J32-空调继电器，在继电器盘上br-棕色J220-多点喷射控制单元gn-绿色N25-空调装置电磁离合器bl-蓝色N80-活性碳罐电磁阀1 gr-灰色S51-保险丝li-紫色T8-8孔插头ge-黄色T16-16孔插头，V.A.G1551自诊断接口T80-80孔插头–接地连接地1，在仪表板线束内*-散热器风扇接通控制单元图6-2-9 电控燃油喷射系统电路图（6）F1-机油压力开关ws-白色F22-机油压力开关（30kPa）sw-黑色G1-燃油表ro-红色G3-冷却度表br-棕色K-仪表板gn-绿色T8-8孔插头bl-蓝色T28-28孔插头，在仪表板上gr-灰色li-紫色ge-黄色图6-2-10 自动变速器控制系统电路图B/50-起动机（接线柱50） D/50-点火开关（接线柱50） F-制动灯开关 F8-强制低速档开关 F125-多功能开关 G28-发动机转速传感器 G38-变速器转速传感器 G68-车速传感器 G69-节气门电位计 G93-变速器机油温度传感器 J226-启动锁和倒车灯继电器 J-发动机控制单元 J217-自动变速器控制单元 L19-挡位指示板照明灯 M16/M17-倒车灯 M9/M10-制动灯和尾灯 N88-电磁阀1 N89-电磁阀2 N90-电磁阀3 N91-电磁阀4 N92-电磁阀5 N93-电磁阀6 N94-电磁阀7 N110-变速杆锁止电磁阀 S14-保险丝；附加信号：1-变速杆位置指示板、2-速度调节装置、3-空调装置图6-2-11 ABS系统控制电路图A/- -蓄电池负极 A/+-蓄电池正极 F-制动灯开关 G44-后右轮转速传感器 G45-前右轮转速传感器 G46-后左轮转速传感器 G47-前左轮转速传感器 J104-ABS电子控制单元 K47-ABS警报灯 M9-左制动灯 M10-右制动灯 N55-ABS/EBD液压控制单元 N99-前右轮ABS常开阀 N100-前右轮ABS常闭阀 N101-前左轮ABS常开阀 N102-前左轮ABS常闭阀 N133-后右轮ABS常开阀 N134-后左轮ABS常闭阀 N135-后左轮ABS常开阀 N136-后左轮ABS常闭阀 S4-保险丝（15A） S14-保险丝（10A） S20-保险丝（10A） S123-液压泵保险丝（30A） S124-电磁阀保险丝（30A） TV14-故障阅读器接口 V64-ABS液压泵电机 ws-白色 sw-黑色 ro-红色 gn-绿色 br-棕色 bl-蓝色 gr-灰色 li紫色 ge-黄色图6-2-12 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关G-燃油表传感器ws-白色 bl-蓝色K2-发电机警报灯–搭铁连接点，在发动机舱线束内sw-黑色 gr-灰色F22-油压开关* K5-转向警报灯ro-红色 li-紫色K1-远光警报灯T28-28孔插头，在仪表板上br-棕色 ge-黄色G2-冷却液温度表传感器gn-绿色图6-2-13 仪表板（燃油表、冷却液温度表、油压报警、时钟、转速表）电路图G1-燃油表ws-白色G3-冷却液温度表sw-黑色G5-转速表ro-红色G54-速度传感器（仪表板内）br-棕色J6-稳压器gn-绿色J243-油压和冷却液报警及转速表控制单元bl-蓝色K3-油压警报灯gr-灰色K28-冷却液温度警报灯li-紫色L8-时钟照明灯ge-黄色L10-仪表板照明灯L1d-单孔插接件，继电器盒后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-14 手制动和制动液液面报警电路图F9-手制动指示灯开关ws-白色F345-制动液面警报开关sw-黑色K7-双管路制动及手制动指示灯ro-红色–接地点，发动机舱线束内br-棕色–接地连接，前大灯线束内gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-15 点烟器、收放机电路图L16-空调控制板照明灯ws-白色L28-点烟器照明灯sw-黑色T1c-单孔插接件，继电器盒后面ro-红色T3a-3孔插接件，仪表板后br-棕色–接地连接，仪表线束内gn-绿色–接地点，前大灯线束内bl-蓝色–接地点，前大灯线束内gr-灰色U1-点烟器li-紫色ge-黄色图6-2-16 车内灯、行李舱照明灯、牌照灯电路图F2-左前门联锁开关W3-行李舱灯ws-白色F3-右前门联锁开关W15-室内灯sw-黑色F5-行李舱照明灯开关X-牌照灯ro-红色F10-左后门联锁开关–接地点，继电器盒旁br-棕色F11-右后门联锁开关-接地点，行李舱左侧gn-绿色T1e-单孔插接件，继电器盒上部–接地点，行李舱左侧bl-蓝色T10-单孔插接件，继电器盒上部gr-灰色T2e-2孔插接件，行李舱左后部li-紫色T21-2孔插接件，行李舱左侧ge-黄色继续阅读。

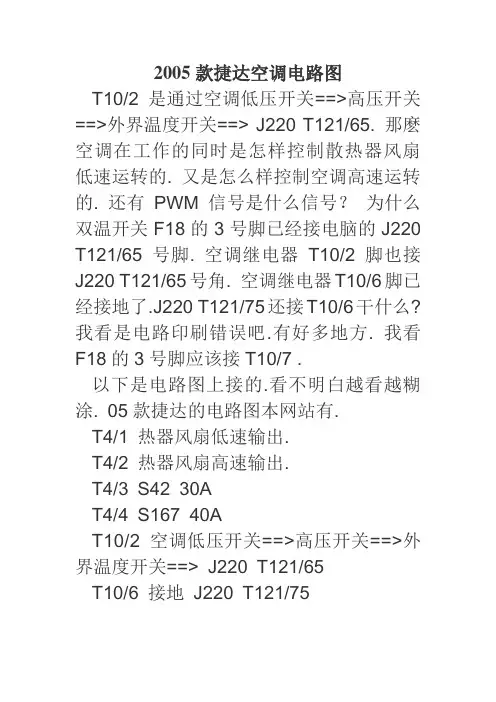

2005款捷达空调电路图T10/2是通过空调低压开关==>高压开关==>外界温度开关==> J220 T121/65. 那麽空调在工作的同时是怎样控制散热器风扇低速运转的. 又是怎么样控制空调高速运转的. 还有PWM信号是什么信号？为什么双温开关F18的3号脚已经接电脑的J220 T121/65号脚. 空调继电器T10/2脚也接J220 T121/65号角. 空调继电器T10/6脚已经接地了.J220 T121/75还接T10/6干什么? 我看是电路印刷错误吧.有好多地方. 我看F18的3号脚应该接T10/7 .以下是电路图上接的.看不明白越看越糊涂. 05款捷达的电路图本网站有.T4/1 热器风扇低速输出.T4/2 热器风扇高速输出.T4/3 S42 30AT4/4 S167 40AT10/2 空调低压开关==>高压开关==>外界温度开关==> J220 T121/65T10/6 接地J220 T121/75T10/7 序号12接18但是串了一位. 应该是接S38 30A +B的T10/8 压缩机工作输入T10/9 S19 5AT10/10 压缩机工作输出1、发动机控制单元J220与空调系统有关的接线端子的说明：8端子——接空调控制开关E35，在实际的线路连接过程中，这两者之间还串联了一个发动机冷却液温度开关F200。

30端子——这个端子外接的是空调系统蒸发器的温度传感器。

（这个东西在电路上没有明确的表示出来，但是我分析应该是这个东西的。

理由是任何空调系统都要检测蒸发器的实际温度的，除了这个以外在没有其他的了。

）65端子——他外接双温度开关的高温触点。

（双温开关的低速触点控制着发动机冷却风扇的低速档；而高温触点是提供给发动机控制单元J220的65号端子）75端子——这个端子在线路图纸上已经有了一个说明，是接到散热器风扇控制器的。

图纸上的这个标注严格的说有错误存在。

二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。

图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色 bl-蓝色B-起动机T1a-单孔接头——蓄电池附近 sw-黑色 gr-灰色C-发电机①接地线，蓄电池——车身 ro-红色 li-紫色C1-电压调节器②接地线，变速器——车身 br-棕色 ge-黄色D-点火开关–接地连接点1，前大灯线束内 gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F 18-散热器风扇温度开关 F 26-自动阻风门温度开关* F 35-进气管预热温度开关* F 87-风扇起动温度开关 J 81-进气管预热继电器 J 138-散热器风扇起动控制单元 N 1-自动阻风门 N 52-加热电阻（部分负荷处喉管加热-化油器） N 69-冷起动热时间阀 T 1n -单孔插头，左前大灯附近 T 2a -两孔插头，左前大灯附近 V 7-散热器风扇–接地连接点，发动机接地，右前线束内–接地连接点1，前大灯线束内-正极连接点（30），左前线束内–正极连接点（15），化油器线束内注：*不适用1.8L 发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G 40-霍尔传感器 J 130-超速切断控制器单元，仅用于1.8L 发动机 N-点火线圈 N 41-晶体管点火系统控制单元，压力通风舱左侧 N 51-进气管预热加热电阻 N 68-怠速-超速控制阀 O-分电器 P-火花塞插头 Q-火花塞 -接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F 1-油压开关*（180kPa ） F 22-油压开关*（30 kPa ） G-燃油表传感器G 2-冷却液温度表传感器 K 1-远光警报灯 K 5-转向警报灯 T28-28孔插头，在仪表板上 –搭铁连接点1，在发动机舱线束内注：*不适用1.8L 发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G 1-燃油表 G 3-冷却液温度表 G 5-转速表 G 54-速度传感器（仪表板内） J 6-稳压器 J 243-油压和冷却液报警及转速度表控制单元 K 3-油压警报灯 K 28-冷却液温度警报灯 L 8-时钟照明灯 L 10-仪表板照明灯 T 1d -单孔插接件，继电器盘后面 T11-11孔插接件，控制器J 243上 T28-28孔插接件，仪表板旁 Y 2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F 9-手制动指示灯开关 F 34-制动液面警报开关 K 7-双管路制动及手制动指示灯 L 66-磁带盒照明灯 T 2i -两孔插接件，仪表板后–接地点1，继电器盘旁 –接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E 9-鼓风机开关 L 16-空调控制板照明灯 L 28-点烟器照明灯 N 23-鼓风机串联电阻 R-收放机插头 S 24-过热保险丝 T 1b -单孔插接件，继电器盘后面 T 1c -单孔插接件，继电器盘后面 T 1m -单也插接件，仪表板的右后面 T2V-两孔插接件，鼓风机串联电阻上 T 3a -3孔插接件，仪表板后 T5e-5孔插接件，鼓风机串联电阻上 T8-8孔插接件，收放机上 U 1-点烟器 V 2-鼓风机–连接点（30），仪表线束 -接地点，接线柱A 左下面 –接地连接1，仪表线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F 2-左前门联锁开关 F 3-右前门联锁开关 F 5-行李舱照明灯开关 F 10-左后门联锁开关 F 11-右后门联锁开关 T 1e -单孔插接件，继电器盘上部 T 10-单孔插接件，继电器盘上部 T 2e -2孔插接件，行李舱左后部 T 21-2孔插接件，行李舱左侧 W 3-行李舱灯 W 15-带延迟关闭的内饰灯（室内灯） X-牌照灯 –接地点1，继电器盘旁 –接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E 102-灯光距离调节器 L 54-灯光调节器照明灯 T 2f -2孔插接件，车身左前围板上 V 48-左灯光调节电机 V 49-右灯光调节电机–接地点1，断电器盘附近 –接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E 4-变光及转向灯开关 L 1-左前大灯双丝灯 L 2-右前大灯双丝灯 M 1-左停车灯 M 3-右停车灯 T5b-5孔插接件，转向柱开关后面 –接地连接点1，前大灯线束内 -接地连接点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E 2-转向灯开关 E 3-遇险警报灯开关 E 19-驻车灯开关 J 2-遇险警报灯继电器（闪光器） K 6-遇险警报灯 T4c-4孔插接件，转向柱开关后 T5b-5孔插接件，转向柱开关后 T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M 2-右尾灯 M 4-左尾灯 M 5-左前转向灯 M 6-左后转向灯 M 7-右前转向灯 M 8-右后转向灯 M 18-左侧停车转向灯 M 19-右侧停车转向灯 T 1i -单孔插接件，左减震器支柱后 T 2d -2孔插接件，左减振器支柱后 T6a-6孔插接件，左尾灯 T6b-6孔插接件，右尾灯 – 接地点，行李舱盖左侧-接地点，行李舱盖右侧 –接地点，左尾灯灯架处 - 接地点，右尾灯灯架处–接地连接点1，前大灯线束内 -接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E 1-车灯开关 E 20-车灯控制开关和仪表 F-制动灯开关 L 9-车灯开关照明灯 M 9-左制动灯 M 10-右制动灯 T 1m -单孔插接件，插在继电器位置10触点3上 T6a-6孔插接件，左尾灯上 T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上 - 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E 15-后风窗加热开关F 4-倒车灯开关 H 1-双音喇叭 J 4-双音喇叭继电器 K 10-后风窗加热指示灯 L 39-后风窗加热开关照明灯 M 16-左倒车灯 M 17-右倒车灯 T 2b -2孔插接件，继电器盘后面 T 2e -2孔插接件，行李舱左后侧 T6a-6孔插接件，左尾灯上 T6b-6孔插接件，右尾灯上 Z 1-后风窗加热–接地点，行李舱右侧 -接地点，左尾灯灯架上 -接地点，右尾灯灯架上–接地连接点，双音喇叭线束内 –电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E 23-前后雾灯开关 K 13-后雾灯指示灯 L 20-后雾灯灯泡 L 40-前、后雾灯开关照明灯T 2g -2孔插接件，左后悬架上 T6a-6孔插接件，左尾灯上 - 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E 22-间歇工作的前风窗雨刷器开关 H 1-喇叭开关 J 31-清洗/刮水-间歇自动控制继电器 T4c-4孔插接件，转向柱开关后 T5c-5孔插接件，转向柱开关后 T7a-7孔插接件，转向柱开关后 V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J 30-后风窗雨刷器和清洗器继电器 T 2 c -2孔插接件，仪表板右后部 T 2k -2孔插接件，行李舱左后部 V 12-后风窗雨刷电机 V 59-前、后风窗洗涤泵 W 6-杂物箱照明灯 –接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池 E 9-鼓风机开关 E 33-蒸发器温度开关（温度低开+1℃时断开） E 35-空调开关 F 73-制冷液管路低压开关（压力低于200kPa 时断开） J 32-空调继电器 N 23-鼓风机串联电阻N 62-怠速提升双通阀 S 23-主保险丝 S 24-过热保险丝 T 1a -单孔插接件，仪表板后 T 1c -单孔插接件，仪表板后 T 2a -2孔插接件，仪表板后 T 21-2孔插接件，发动机舱前 T 3a -3孔插接件，仪表板后 T5a-5孔插接件，仪表板后 T5b-5孔插接件，仪表板后 V 2-鼓风机–接地点1，继电器盘附近 –接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F 18-散热器风扇热敏开关 F 23-空调管路上的高压开关 J 69-起动继电器 J 138-散热器风扇控制单元 N 25-空调电磁离合器 T 1b -单孔插接件 T 2c -2孔插接件，发动机舱前 T 2e -2孔插接件，发动机舱前 T 2f -2孔插接件，发动机舱前 T 2g -2孔插接件，发动机舱前 T 21-2孔插接件，发动机舱前 V 7-散热器风扇 –接地端1，左前线束内图6-2-42 前后雾灯开关、前雾灯电路图E 23-前后雾灯开关 J 5-前雾灯继电器 K 13-后雾灯指示灯 L 22-左前雾灯 L 23-右前雾灯 L 40-前后雾灯开关照明灯 T 2b -2孔插接件，右前大灯附近 T 2g -2孔插接件，右前大灯附近 T 2h -2孔插接件，左前大灯附近 –接地端1，前大灯线束内图6-2-43 收放机、前扬声器、拉杆天线电路图D-点火开关 E 20-开关及仪表照明调节器 K-仪表部件 L 16-空调调节器照明灯 L 28-点烟器照明灯 L 39-后风窗加热开关照明灯 L 40-前、后雾灯开关照明灯 R-带双音调谐的收放机 R 2-左前扬声器 R 3-右前扬声器 R 11-天线 T 1-单孔插接件，继电器盘后 T 2-2孔插接件，仪表板中后部 T8-8孔插接件，收音机上 T8a-8孔插接件，收音机上 T28-28孔插接件，收音机上 U 1-点烟器–接地点，接线柱A-右下部 –电源正极连接点（30a ），仪表板线束内图6-2-44 多点喷射控制单元、点火系统、冷却液温度传感器电路图A-蓄电池 G 2-冷却液温度传感器 G 40-霍尔传感器 G 62-冷却温度传感器 J 220-多点喷射控制单元 N 79-加热电阻（曲轴箱通风） N 152-点火线圈 P-火花塞插头 Q-火花塞 T4-4孔插头 T8-8孔插头 T80-80孔插头 –接地点，在气缸盖上–接地连接点1，在发动机舱线束内 –接地连接点（传感器接地），在发动机线束内 –正极连接点1（15），在发动机舱线束内–连接点1，在多点喷射控制单元线束内图6-2-45 多点喷射控制单元、节气门控制单元、爆震传感器1、进气温度传感器电路图 F 60-怠速开关 G 61-爆震传感器1 G 69-节气门电位计 G 72-进气温度传感器 G 88-节气门调节器电位计 J 220-多点喷射控制单元 J 338-节气门控制单元 T80-80孔接点 V 60-节气门调节器图6-2-46 多点喷射控制单元、发动机转速传感器、爆震传感器电路图B-起动机 D-点火开关 G 28-发动机转速传感器 G 66-爆震传感器2 J 220-多点喷射控制单元 T3-3孔插头，靠近发动机转速传感器 T80-80孔插头 -接地点，在发动机舱左侧 –接地连接点（传感器接地），在发动机线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色图6-2-47 多点喷射控制单元、空气流量计、燃油泵继电器、喷油器电路图G 39-λ传感器 G 70-空气流量计 J 17-燃油泵继电器 J 220-多点喷射控制单元 N 30-1缸喷油器 N 31-2缸喷油嘴 N 32-3缸喷油器 N 33-4缸喷油器 N4a-4孔插头 T80-80孔插头TV2-30号接线柱，分线器，在继电器盘后 –连接点（喷油阀），在发动机舱线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色图6-2-48 多点喷射控制单元、燃油泵电路图A-蓄电池 G-燃油表传感器 G 6-燃油泵 J 32-空调继电器，在继电器盘上 J 220-多点喷射控制单元 N 25-空调装置电磁离合器 N 80-活性磁罐电磁阀 1 S 51-保险丝 T8-8孔插头 T16-16孔插头，V .A.G1551自诊断接口 T80-80孔插头 –接地连接点1，在仪表板线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色注*散热器风扇接通控制单元图6-2-49 仪表板电路图F 1-机油压力开关 F 22-机油压力开关（30kPa ）G 1-燃油表 G 3-冷却液温度表 K-仪表板 T8-8孔插头 T28-28孔插头，在仪表板上 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色。

维修手册Jetta2005年型►05年12月版捷达2005年型目录Jetta电器系统电路图（补充）说明：本资料适用于捷达2005年型汽油车(E3) 2005年2月版线路图目录(2004年10月8日起采用)大灯旋转开关电子集成开关2/12/3安装位置继电器位置1/12005年2月22日起采用）电动后视镜；中控锁/电动窗控制单元，中央门锁司机车门中控锁/电动窗开关，遥控锁控制单元电动窗开关，行李箱锁把手/钥匙开关，行李箱锁电子开关电动窗升降电机2/62/72/82/9室内灯，联锁开关，自动防眩目车内后视镜2/10电动窗中央锁系统-具备RKE功能（2005年12月5日起采用）电动后视镜；中控锁/电动窗控制单元，中央门锁司机车门中控锁/电动窗开关，天线电动窗开关，行李箱锁把手/钥匙开关，行李箱锁电子开关电动窗升降电机室内灯，联锁开关，自动防眩目车内后视镜2/112/122/132/142/15新方向盘安全气囊系统（2005年12月5日起采用）安全气囊2/16附加电器位置：(个别位置变化以实车为准)：B —起动锁止及倒车灯继电器*（175）C —S111电动窗供电保险丝S112中控锁/电动窗控制单元供电保险丝D —雾灯继电器（53）E —大灯继电器F —主供电继电器（458）说明：*—仅适用于自动变速车支架上插头位置：10孔插头T10a ，蓝色10孔插头T10b ，棕色10孔插头T10c ，黑色6孔插头T6b ，粉色空或10孔插头T10f ，灰色10孔插头T10d ，红色10孔插头T10g ，橙色6孔插头T6c ，棕色10孔插头T10e ，紫色Jetta 2005年型－电路图（补充）－2004年10月版编制说明：1、本版电路图适用于2004年10月8日后生产的Jetta 2005年型车型。

2、本版电路图仅针对新设计及更改的电器部分的电路进行描述，未描述电器部分的电路图与原Jetta2005年型电路图完全一致，电路图中所有连接点的定义与原Jetta 2005年型电路图完全一致。

维修手册中国型版本：2005年4月版本10.04继电器位置分配和保险丝位置分配保险丝架（SC ）中的保险丝分配，在仪表板下部左侧保险丝颜色30A -绿色25A -白色20A -黄色15A -蓝色10A -红色7.5A -棕色5A -米色3A -淡紫色12354678910111213141516171819202122232441252627284029303132333435363738394243444546474849505152535455565758N97--05111-SC1-保险丝架上的保险丝1--未占用15 2-SC2-保险丝架上的保险丝25A-J345-拖车识别装置控制单元153-SC3-保险丝架上的保险丝35A-E16-暖风或者加热功率开关G65-高压传感器154-SC4-保险丝架上的保险丝4--未占用15 5-SC5-保险丝架上的保险丝5--未占用15 6-SC6-保险丝架上的保险丝6--未占用157-SC7-保险丝架上的保险丝75A-E94-可加热驾驶员座椅调节器E95-可加热副驾驶员座椅调节器758-SC8-保险丝架上的保险丝85A-Z20-左侧喷嘴加热电阻Z21-右侧喷嘴加热电阻759-SC9-保险丝架上的保险丝95A-J234-安全气囊控制单元K145-副驾驶员侧安全气囊关闭指示灯1510-SC10-保险丝架上的保险丝105A-J412-电子操纵装置控制单元，移动电话15 11-SC11-保险丝架上的保险丝1110A-J500-转向辅助控制单元15 12-SC12-保险丝架上的保险丝12--未占用15 13-SC13-保险丝架上的保险丝13--未占用1514-SC14-保险丝架上的保险丝145A-E132-加速防滑控制开关E256-ASR和ESP的按钮J104-带EDS的ABS控制单元1515-SC15-保险丝架上的保险丝1510A-F4-倒车灯开关J485-驻车暖风运行模式继电器（自2004年5月起）J503-收音机－导航系统（商用装置），自诊断接口（T16/1）15版本10.0416-SC16-保险丝架上的保险丝165A-J533-数据总线诊断接口15 17-SC17-保险丝架上的保险丝177.5A-M41-左侧尾灯和后雾灯灯泡（不带中央门锁的汽车）55 18-SC18-保险丝架上的保险丝18--未占用-19-SC19-保险丝架上的保险丝19--未占用-20-SC20-保险丝架上的保险丝20--未占用30 21-SC21-保险丝架上的保险丝21--未占用30 22-SC22-保险丝架上的保险丝225A-R149-辅助水加热装置无线电接收器3023-SC23-保险丝架上的保险丝2310A-F-制动信号灯开关M9-左侧刹车灯灯泡M10-右侧刹车灯灯泡M25-高位刹车灯灯泡J104-ABS控制单元3024-SC24-保险丝架上的保险丝2410A-E1-车灯开关J301-空调器控制单元T16-自诊断接口（T16/16）3025-SC25-保险丝架上的保险丝2530A-J131-可加热式驾驶员座椅控制单元J132-可加热副驾驶员座椅控制单元3026-SC26-保险丝架上的保险丝2610A-J...-发动机控制单元15 27-SC27-保险丝架上的保险丝2615A-V12-后窗玻璃刮水器马达（自2004年5月起）1528-SC28-保险丝架上的保险丝285A20A --E1-车灯开关（带有中央门锁的汽车）E7-前雾灯开关（不带中央门锁的汽车）E18-后雾灯开关（不带中央门锁的汽车）757529-SC29-保险丝架上的保险丝2915A-V12-后窗玻璃刮水器马达（至2004年4月）75版本10.0430-SC30-保险丝架上的保险丝3025A-E1-车灯开关（不带中央门锁的汽车）SC37-保险丝架上的保险丝37SC38-保险丝架上的保险丝387531-SC31-保险丝31，在保险丝架上15A-J485-驻车暖风运行模式继电器（至2004年4月）75 32-SC32-保险丝架上的保险丝3215A-V5-车窗玻璃清洗泵75 33-SC33-保险丝架上的保险丝33--未占用75 34-SC34-保险丝架上的保险丝34--未占用7535-SC35-保险丝架上的保险丝3540A-V2-新鲜空气鼓风机J485-驻车暖风运行模式继电器7536-SC36-保险丝架上的保险丝36--未占用-37-SC37-保险丝架上的保险丝3715A-M31-右侧近光灯灯泡（不带中央门锁的汽车）56 38-SC38-保险丝架上的保险丝3815A-M29-左侧近光灯灯泡（仅用于不带中央门锁的汽车）56 39-SC39-保险丝架上的保险丝39--未占用30 40-SC40-保险丝架上的保险丝4020A-J345-拖车识别装置控制单元30 41-SC41-保险丝架上的保险丝4120A-U10-带拖车行驶插座3042-SC42-保险丝架上的保险丝4215A30A --U5-12V插座（在手制动器拉杆附近）U5-12V插座（在手制动器拉杆附近）U18-插座（12V）行李箱左侧3043-SC43-保险丝架上的保险丝4315A-J49-电动燃油泵2的继电器（BCA、BRY）J17-燃油泵继电器（BDJ、BJB）G6-燃油泵3044-SC44-保险丝架上的保险丝445A-G273-车内监控传感器G384-汽车侧倾传感器H12-报警喇叭30版本10.0445-SC45-保险丝架上的保险丝455A-J515-天线选择的控制单元30 46-SC46-保险丝架上的保险丝467.5A-J519-车载电网控制单元3047-SC47-保险丝架上的保险丝4725A30A --U1-点烟器U1-点烟器U9-后点烟器3048-SC48-保险丝架上的保险丝4820A-J39-大灯清洗装置继电器V11-大灯清洗装置泵3049-SC49-保险丝架上的保险丝4910A-J386-驾驶员侧车门控制单元J387-副驾驶员侧车门控制单元3050-SC50-保险丝架上的保险丝50--未占用30 51-SC51-保险丝架上的保险丝51--未占用3052-SC52-保险丝架上的保险丝5225A-J13-新鲜空气鼓风机继电器J519-车载电网控制单元3053-SC53-保险丝架上的保险丝5325A-J393-舒适/便利功能系统的中央控制单元3054-SC54-保险丝架上的保险丝54--未占用3055-SC55-保险丝架上的保险丝55--未占用3056-SC56-保险丝架上的保险丝56--未占用3057-SC57-保险丝架上的保险丝57--未占用-58-SC58-保险丝架上的保险丝58--未占用-版本10.04编号电路图中的名称额定值功能/部件总线端F1-SB1-保险丝架上的保险丝130A-J104-ABS控制单元30 F2-SB2-保险丝架上的保险丝230A-J104-ABS控制单元30 F3-SB3-保险丝架上的保险丝3--未占用30 F4-SB4-保险丝架上的保险丝45A-J519-车载电网控制单元30F5-SB5-保险丝架上的保险丝520A-H2-高音喇叭H7-低音喇叭J4-双音喇叭继电器30F6-SB6-保险丝架上的保险丝620A-N70-带功率输出级的点火线圈1N127-带功率输出级的点火线圈2N291-带功率输出级的点火线圈3N292-带功率输出级的点火线圈4N152-点火变压器30F7-SB7-保险丝架上的保险丝75A-F47-制动踏板开关J...-发动机控制单元G476-离合器位置传感器30F8-SB8-保险丝架上的保险丝810A-N18-废气再循环阀N80-活性碳罐电磁阀1J293-散热器风扇控制单元V157-进气管风门马达87F9-SB9-保险丝架上的保险丝910A-J17-燃油泵继电器（BDJ、BJB）87 F10-SB10-保险丝架上的保险丝1010A-N18-废气再循环阀N75-增压压力限制电磁阀N345-废气再循环散热器转换阀87F11-SB11-保险丝架上的保险丝1125A30A --J220-Motronic控制单元（BCA、BRY）J248-柴油直喷装置控制单元（BDJ、BJB）87F12-SB12-保险丝架上的保险丝1215A-G39-氧传感器（BCA）G130-BCA87编号电路图中的名称额定值功能/部件总线端F13-SB13-保险丝架上的保险丝13--未占用30 F14-SB14-保险丝架上的保险丝14--未占用30 F15-SB15-保险丝架上的保险丝1540A-B-起动机（总线端50）50 F16-SB16-保险丝架上的保险丝1615A-J527-转向柱电子装置控制单元30 F17-SB17-保险丝架上的保险丝1710A-J285-仪表板中的控制单元30 F18-SB18-保险丝架上的保险丝18--未占用30 F19-SB19-保险丝架上的保险丝1915A-R-收音机J503-收音机和导航系统的带显示单元的控制单元30 F20-SB20-保险丝架上的保险丝2010A-J412-电子操纵装置控制单元，移动电话30 F21-SB21-保险丝架上的保险丝21--未占用30 F22-SB22-保险丝架上的保险丝22--未占用30 F23-SB23-保险丝架上的保险丝23--未占用30 F24-SB24-保险丝架上的保险丝2410A-J533-数据总线诊断接口30 F25-SB25-保险丝架上的保险丝25--未占用30F26-SB26-保险丝架上的保险丝2610A5A --J220-Motronic控制单元（BCA）J317-总线端30供电继电器（BCA）J317-总线端30供电继电器（BDJ、BJB）30F27-SB27-保险丝架上的保险丝2710A-N79-用于曲轴箱排气的加热电阻15 F28-SB28-保险丝架上的保险丝28--未占用15 F29-SB29-保险丝架上的保险丝2920A-气缸1-4喷油阀（BCA）15 F30-SB30-保险丝架上的保险丝3020A-J364-辅助加热装置控制单元30 F31-SB31-保险丝架上的保险丝3130A-V-车窗玻璃刮水器马达30编号电路图中的名称额定值功能/部件总线端F32-SB32-保险丝架上的保险丝3240A-Q10-预热塞1（BDJ）Q11-预热塞2（BDJ）87F33-SB33-保险丝架上的保险丝3340A15A --Q12-预热塞3（BDJ）Q13-预热塞4（BDJ）G6-燃油泵（BCA、BRY）87F34-SB34-保险丝架上的保险丝34--未占用30 F35-SB35-保险丝架上的保险丝35--未占用30 F36-SB36-保险丝架上的保险丝36--未占用30 F37-SB37-保险丝架上的保险丝37--未占用30 F38-SB38-保险丝架上的保险丝3810A-E102-大灯照明距离调节器V48-左侧大灯照明距离调整伺服马达V49-右侧大灯照明距离调节伺服马达30F39-SB39-保险丝架上的保险丝395A-G266-机油油位和机油温度的传感器J285-仪表板中的控制单元15F40-SB40-保险丝架上的保险丝4020A-SC1、SC2、SC3、SC4、SC5、SC6、SC9、SC10、SC11、SC12、SC13、SC14、SC15、SC16、SC25、SC26、SC2715F41-SB41-保险丝架上的保险丝41--未占用15F42-SB42-保险丝架上的保险丝425A10A --J17-燃油泵继电器（BCA、BRY）J52-预热塞继电器（BDJ）G70-空气质量流量计（BJB）15F43-SB43-保险丝架上的保险丝43--未占用15 F44-SB44-保险丝架上的保险丝44--未占用87a F45-SB45-保险丝架上的保险丝4515A-G39-氧传感器（BRY）G130-催化净化器后的氧传感器（BRY）87a编号电路图中的名称额定值功能/部件总线端F47-SB47-保险丝架上的保险丝4740A-J519-车载电网控制单元左侧大灯（带有中央门锁的汽车）30F48-SB48-保险丝架上的保险丝4840A-J519-车载电网控制单元右侧大灯（带有中央门锁的汽车）30 F49-SB49-保险丝架上的保险丝49--未占用30 F50-SB50-保险丝架上的保险丝50--未占用30F51-SB51-保险丝架上的保险丝515040--J179-预热时间自动装置控制单元（BJB）Q10-预热塞1（BJB）Q11-预热塞2（BJB）Q12-预热塞3（BJB）Q13-预热塞4（BJB）J299-二次空气泵继电器（BRY）V101-二次空气泵马达（BRY）30F52-SB52-保险丝架上的保险丝52--未占用30F53-SB53-保险丝架上的保险丝5325A-J386-驾驶员侧车门控制单元J387-副驾驶员侧车门控制单元30F54-SB54-保险丝架上的保险丝5450A-J293-散热器风扇控制单元30保险丝（SA ）在保险丝支架上，在蓄电池上拧紧力矩⇒ 电气装置，维修分组号97，拆卸和安装保险丝支架保险丝颜色30A -绿色25A -白色20A -黄色15A -蓝色10A -红色7.5A -棕色5A -米色3A -淡紫色SA1SA2SA6SA3SA7SA4SA5编号电路图中的名称额定值功能/部件总线端1-SA1-保险丝架上的保险丝1，蓄电池150A200A--C-三相交流发电机90A/110AC-三相交流发电机（140A）302-SA2-保险丝架上的保险丝2，蓄电池80A-V187-电动机械式转向助力器马达30 3-SA3-保险丝架上的保险丝3，蓄电池80A-散热器风扇控制单元30 4-SA4-保险丝架上的保险丝4，蓄电池70A-J519-车载电网控制单元30 5-SA5-保险丝架上的保险丝5，蓄电池--未占用30 6-SA6-保险丝架上的保险丝6，蓄电池100A-保险丝架上的保险丝，仪表板左侧SC20-SC24、SC42-SC56307-SA7-保险丝架上的保险丝7，蓄电池50A-保险丝架上的保险丝，仪表板左侧SC39-SC41301-接地带，蓄电池-车身⇒-箭头A-12-接地点，发动机舱内左侧⇒-箭头B-656-接地点，右侧大灯上⇒-箭头-607-接地点，排水槽内左侧⇒-箭头-609-接地点，排水槽内右侧⇒-箭头-640-接地点，发动机舱左侧⇒-箭头A-642-接地点，电控风扇⇒-箭头C-652-接地点，变速箱接地/发动机接地⇒-箭头D-655-接地点，左侧大灯上⇒-箭头B-43-接地点，右侧A柱，下部⇒-箭头A-47-接地点，右前脚部空间内⇒-箭头B-44-接地点，左侧A柱下部⇒-箭头B-602-接地点，左前脚部空间内⇒-箭头A-45-接地点，仪表板后面-中部⇒-箭头-77-接地点，左B柱下部⇒-箭头-78-接地点，右侧B柱下部⇒-箭头-605-接地点，在转向柱上部⇒-箭头-662-接地点，左后侧围板内⇒-箭头-48-接地点，侧围板⇒-箭头B-663-接地点，右后侧围板⇒-箭头A-车载电网控制单元-J519A =插头连接，11芯：1=总线端302=左侧近光灯灯泡3=左侧远光灯灯泡4=右侧前雾灯灯泡5=未占用6=右前转向信号灯灯泡7=左前停车灯灯泡8=左侧侧面转向信号灯灯泡9=接地10=电动燃油泵2的继电器11=总线端50供电继电器B =插头连接，12芯：1=右侧倒车灯灯泡4211511198167151761217612541124837151761217612K6164321105J112LIBCADFG E H2=未占用3=未占用4=左侧后雾灯灯泡5=右侧刹车灯灯泡6=未占用7=未占用8=未占用9=右侧尾灯灯泡10=右后转向信号灯灯泡11=前部车内照明灯12=总线端58dC =插头连接，12芯：1=可加热式驾驶员座椅控制单元，可加热式副驾驶员座椅控制单元2=左后转向信号灯灯泡3=未占用4211511198167151761217612541124837151761217612K6164321105J112LIFG E H4=未占用5=未占用6=未占用7=未占用8=牌照灯9=高位刹车灯灯泡10=左侧尾灯灯泡11=左后转向信号灯灯泡12=左侧倒车灯灯泡D =插头连接，11芯：1=总线端302=左侧前雾灯灯泡3=左侧远光灯灯泡4=左侧近光灯灯泡5=接地6=未占用7=总线端15供电继电器8=大灯清洗装置继电器4211511198167151761217612541124837151761217612K6164321105J112LIFG E H9=右侧侧面转向信号灯灯泡10=右前停车灯灯泡11=左前转向信号灯灯泡E =插头连接，16芯：1=总线端58车灯开关2=制动信号灯开关3=未占用4=未占用5=未占用6=前雾灯开关7=接地8=总线端56车灯开关9=未占用10=未占用11=未占用12=未占用4211511198167151761217612541124837151761217612K6164321105J112LIFG E H13=车灯开关（后雾灯）14=车灯开关（辅助-行车灯）15=未占用16=车灯开关（白天行车灯）F =插头连接，8芯：1=总线端50供电继电器2=总线端15供电继电器3=刮水器马达控制单元（LIN 总线）4=交流发电机5=发动机舱盖接触开关6=倒车灯开关7=总线端308=总线端31G =插头连接，12芯：1=总线端50转向柱电子装置控制单元4211511198167151761217612541124837151761217612K6164321105J112LIFG E H2=闪烁报警装置指示灯3=可加热式后窗4=开关和仪表照明调节器5=未占用6=可加热后窗玻璃按钮7=舒适/便捷功能Can 总线，低速8=舒适/便捷功能Can 总线，高速9=闪烁报警灯开关10=开关和仪表照明调节器11=总线端15转向柱电子装置控制单元12=开关和仪表照明调节器4211511198167151761217612541124837151761217612K6164321105J112LIFG E HH =插头连接，12芯：仅在汽车不带中央门锁时分配插头连接H1=未占用2=后行李箱盖开锁开关3=未占用4=未占用5=滑动车门和侧门右后车门接触开关6=未占用7=未占用8=未占用9=未占用10=驾驶员侧车门接触开关11=副驾驶员侧车门接触开关12=滑动车门和侧门左后车门接触开关4211511198167151761217612541124837151761217612K6164321105J112LIFG E HI =插头连接，2芯：1=保险丝，总线端752=总线端75xJ =插头连接，6芯：1=保险丝、挡风玻璃和后窗玻璃清洗泵2=后窗玻璃刮水器马达、挡风玻璃和后窗玻璃清洗泵3=信号喇叭保险丝4=后窗玻璃刮水器马达、挡风玻璃和后窗玻璃清洗泵5=接地6=信号喇叭4211511198167151761217612541124837151761217612K6164321105J112LIFG E HK =插头连接，10芯：1=可加热式后窗2=未占用3=未占用4=未占用5=保险丝，总线端306=可加热式后窗玻璃的保险丝7=未占用8=未占用9=未占用10=总线端30gL =插头连接，2芯：1=未占用2=未占用4211511198167151761217612541124837151761217612K6164321105J112LIFG E H安装位置：在仪表板下面左侧，继电器座下方⇒-箭头-。

捷达捷达王轿车电气线路图二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。

图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色bl-蓝色B-起动机T1a-单孔接头——蓄电池附近sw-黑色gr-灰色C-发电机①接地线，蓄电池——车身ro-红色li-紫色C1-电压调节器②接地线，变速器——车身br-棕色ge-黄色D-点火开关–接地连接点1，前大灯线束内gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F18-散热器风扇温度开关F26-自动阻风门温度开关* F35-进气管预热温度开关* F87-风扇起动温度开关J81-进气管预热继电器J138-散热器风扇起动控制单元N1-自动阻风门N52-加热电阻（部分负荷处喉管加热-化油器）N69-冷起动热时间阀T1n-单孔插头，左前大灯附近T2a-两孔插头，左前大灯附近V7-散热器风扇–接地连接点，发动机接地，右前线束内–接地连接点1，前大灯线束内-正极连接点（30），左前线束内–正极连接点（15），化油器线束内注：*不适用1.8L发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G40-霍尔传感器J130-超速切断控制器单元，仅用于1.8L发动机N-点火线圈N41-晶体管点火系统控制单元，压力通风舱左侧N51-进气管预热加热电阻N68-怠速-超速控制阀O-分电器P-火花塞插头Q-火花塞-接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关*（180kPa）F22-油压开关*（30 kPa）G-燃油表传感器G2-冷却液温度表传感器K1-远光警报灯K5-转向警报灯T28-28孔插头，在仪表板上–搭铁连接点1，在发动机舱线束内注：*不适用1.8L发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G1-燃油表G3-冷却液温度表G5-转速表G54-速度传感器（仪表板内）J6-稳压器J243-油压和冷却液报警及转速度表控制单元K3-油压警报灯K28-冷却液温度警报灯L8-时钟照明灯L10-仪表板照明灯T1d-单孔插接件，继电器盘后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F9-手制动指示灯开关F34-制动液面警报开关K7-双管路制动及手制动指示灯L66-磁带盒照明灯T2i-两孔插接件，仪表板后–接地点1，继电器盘旁–接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E9-鼓风机开关L16-空调控制板照明灯L28-点烟器照明灯N23-鼓风机串联电阻R-收放机插头S24-过热保险丝T1b-单孔插接件，继电器盘后面T1c-单孔插接件，继电器盘后面T1m-单也插接件，仪表板的右后面T2V-两孔插接件，鼓风机串联电阻上T3a-3孔插接件，仪表板后T5e-5孔插接件，鼓风机串联电阻上T8-8孔插接件，收放机上U1-点烟器V2-鼓风机–连接点（30），仪表线束-接地点，接线柱A左下面–接地连接1，仪表线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F2-左前门联锁开关F3-右前门联锁开关F5-行李舱照明灯开关F10-左后门联锁开关F11-右后门联锁开关T1e-单孔插接件，继电器盘上部T10-单孔插接件，继电器盘上部T2e-2孔插接件，行李舱左后部T21-2孔插接件，行李舱左侧W3-行李舱灯W15-带延迟关闭的内饰灯（室内灯）X-牌照灯–接地点1，继电器盘旁–接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E102-灯光距离调节器L54-灯光调节器照明灯T2f-2孔插接件，车身左前围板上V48-左灯光调节电机V49-右灯光调节电机–接地点1，断电器盘附近–接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E4-变光及转向灯开关L1-左前大灯双丝灯L2-右前大灯双丝灯M1-左停车灯M3-右停车灯T5b-5孔插接件，转向柱开关后面–接地连接点1，前大灯线束内-接地连接点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E2-转向灯开关E3-遇险警报灯开关E19-驻车灯开关J2-遇险警报灯继电器（闪光器）K6-遇险警报灯T4c-4孔插接件，转向柱开关后T5b-5孔插接件，转向柱开关后T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M2-右尾灯M4-左尾灯M5-左前转向灯M6-左后转向灯M7-右前转向灯M8-右后转向灯M18-左侧停车转向灯M19-右侧停车转向灯T1i-单孔插接件，左减震器支柱后T2d-2孔插接件，左减振器支柱后T6a-6孔插接件，左尾灯T6b-6孔插接件，右尾灯–接地点，行李舱盖左侧-接地点，行李舱盖右侧–接地点，左尾灯灯架处- 接地点，右尾灯灯架处–接地连接点1，前大灯线束内-接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E1-车灯开关E20-车灯控制开关和仪表F-制动灯开关L9-车灯开关照明灯M9-左制动灯M10-右制动灯T1m-单孔插接件，插在继电器位置10触点3上T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上- 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E15-后风窗加热开关F4-倒车灯开关H1-双音喇叭J4-双音喇叭继电器K10-后风窗加热指示灯L39-后风窗加热开关照明灯M16-左倒车灯M17-右倒车灯T2b-2孔插接件，继电器盘后面T2e-2孔插接件，行李舱左后侧T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上Z1-后风窗加热–接地点，行李舱右侧-接地点，左尾灯灯架上-接地点，右尾灯灯架上–接地连接点，双音喇叭线束内–电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E23-前后雾灯开关K13-后雾灯指示灯L20-后雾灯灯泡L40-前、后雾灯开关照明灯T2g-2孔插接件，左后悬架上T6a-6孔插接件，左尾灯上- 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E22-间歇工作的前风窗雨刷器开关H1-喇叭开关J31-清洗/刮水-间歇自动控制继电器T4c-4孔插接件，转向柱开关后T5c-5孔插接件，转向柱开关后T7a-7孔插接件，转向柱开关后V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J30-后风窗雨刷器和清洗器继电器T2 c-2孔插接件，仪表板右后部T2k-2孔插接件，行李舱左后部V12-后风窗雨刷电机V59-前、后风窗洗涤泵W6-杂物箱照明灯–接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池E9-鼓风机开关E33-蒸发器温度开关（温度低开+1℃时断开）E35-空调开关F73-制冷液管路低压开关（压力低于200kPa时断开）J32-空调继电器N23-鼓风机串联电阻N62-怠速提升双通阀S23-主保险丝S24-过热保险丝T1a-单孔插接件，仪表板后T1c-单孔插接件，仪表板后T2a-2孔插接件，仪表板后T21-2孔插接件，发动机舱前T3a-3孔插接件，仪表板后T5a-5孔插接件，仪表板后T5b-5孔插接件，仪表板后V2-鼓风机–接地点1，继电器盘附近–接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F18-散热器风扇热敏开关F23-空调管路上的高压开关J69-起动继电器J138-散热器风扇控制单元N25-空调电磁离合器T1b-单孔插接件T2c-2孔插接件，发动机舱前T2e-2孔插接件，发动机舱前T2f-2孔插接件，发动机舱前T2g-2孔插接件，发动机舱前T21-2孔插接件，发动机舱前V7-散热器风扇–接地端1，左前线束内。
