焊缝外观质量验收标准及尺寸允许偏差

焊缝外观质量检验标准焊缝外观质量检验标准一、引言焊缝外观质量检验是焊接工艺中非常重要的一环，其目的是确保焊缝的质量，以保证焊接结构的安全和功能的正常运行。

本旨在详细介绍焊缝外观质量检验的标准和要求，以供参考使用。

二、术语和定义1. 焊缝：指焊接过程中形成的金属或非金属材料的连接部位。

2. 外观质量：指焊缝的外表面形态及其表面缺陷的程度。

3. 检验标准：指用于评估焊缝外观质量是否符合要求的标准。

三、外观质量检验项目为了确保焊缝的外观质量，需要对以下项目进行细致的检验：1. 表面平整度：检查焊缝表面的平整度，平整度不符合要求的可以使用修整工具进行修整。

2. 表面清洁度：检查焊缝表面的清洁度，应无油污、灰尘、涂料残留等杂质。

3. 焊缝几何形状：检查焊缝的几何形状，包括焊缝的高度、宽度、间隙等。

4. 焊缝表面缺陷：检查焊缝表面是否存在气孔、夹杂物、裂纹等缺陷，这些缺陷会对焊接结构的强度和密封性产生影响。

四、检验方法和标准1. 目视检查：通过肉眼观察焊缝表面，检查表面平整度、清洁度和几何形状等项目。

如果有明显的缺陷，可以进一步进行放大镜检查。

2. 放大镜检查：通过放大镜观察焊缝表面，对焊缝表面缺陷进行详细的检查和评估。

根据焊接规范和标准，确定缺陷的等级和接受标准。

3. 尺寸测量：使用尺子或测量仪器测量焊缝的高度、宽度、间隙等，以确保其符合设计要求和规范要求。

五、缺陷等级和接受标准根据焊接规范和标准，焊缝表面缺陷可分为多个等级，包括一级（最严重）至五级（最轻微）。

不同焊接结构的缺陷等级和接受标准可能有所不同，需根据实际情况进行确定。

六、附件本所涉及的附件如下：1. 图表附件：包括焊接结构示意图、焊缝缺陷示意图等。

2. 检验记录表：用于记录焊缝外观质量检验结果。

七、法律名词及注释1. 建筑法规：指国家对建筑行业所制定的法律法规，包括《建筑法》、《建筑工程施工合同管理办法》等。

2. 焊接规范：指国家对焊接工艺和质量的规范文件，如《焊接工艺规范》、《焊接接头验收标准》等。

三级焊缝验收标准一、焊缝外观质量要求：1.对于金属表面有严重气孔、脆瘤、炸孔、缺边等缺陷，或者缺陷直径或深度大于规定值的，焊缝为不合格。

2.焊缝应无裂纹，一般重要焊缝不得有终止性裂纹。

3.焊缝的误焊、/漏焊不得拒收，但应有明显的修补迹象。

4.焊缝应平整、均匀、无溅渣，没有突出的犁沟、歪斜、等缺陷。

二、焊缝尺寸与形状要求：1.焊缝形状应符合设计要求，焊缝宽度应符合规定。

2.焊缝高度应符合要求，如高度过大或过小均为不合格。

3.间隙缺口、钝边和焊缝凹陷过大都为不合格。

三、焊缝强度和材质要求：1.焊缝连接强度应满足设计要求，并且不得低于相关标准规定。

2.焊缝材料的化学成分应符合规定的要求，有严重偏离的都视为不合格。

四、焊缝工艺要求：1.焊缝的工艺参数应符合相关标准的要求。

2.焊缝的熔合情况应符合相关标准的要求。

3.焊缝的热影响区应符合相关标准的要求，不得超过规定的范围。

五、焊缝无损检测要求：1.焊缝应按照设计要求和相关标准进行无损检测。

2.焊缝无损检测应符合相关标准的要求，合格率应达到规定的要求。

六、焊缝的环境和安全要求：1.焊缝作业环境应符合相关标准的要求，确保焊接安全。

2.焊缝工作人员应持证上岗，具备一定的焊接技能。

七、焊缝的记录和档案要求：1.焊缝的施焊记录应完整、准确，记录内容包括焊接参数、焊缝质量、焊接过程中的异常情况等。

2.焊缝的检验记录应完整、准确，包括验收结果、所采取的措施等。

3.焊缝的档案资料应保存完整，方便后续查阅和管理。

总之，三级焊缝验收标准是对焊缝外观质量、尺寸和形状、强度和材质、工艺、无损检测、环境和安全以及记录和档案进行评定和验收的标准。

只有符合标准要求的焊缝才能被认可为合格，否则都为不合格。

这些标准的制定和执行，能够保证焊缝的质量和安全性，提高工程项目的可靠性和耐久性。

焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2019中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。

对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。

且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。

2.依据《JGJ81-2019建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，1）当间隙b≤1.5时，He=0.7Hf,2）当间隙1.5<b≤1.5时，He=0.7(Hf-b),综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。

用于龙门埋弧焊的船型焊的焊缝测量。

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）规格腹板板厚翼缘板板厚焊角高度Hf 角焊缝厚度He BH600*400*16*30 16 30 10 8BH500*400*14*2514 25 9 6根据《GB50205-2019》钢结构工程施工质量验收规范制定以下表表A.0.1一级、二级、三级焊缝外观质量标准（㎜）项目允许偏差缺陷类型一级 二级 三级 未焊满（指不足设计要求） 不允许≤0.2+0.02t ，且≤1.0≤0.2+0.04t ，且≤2.0每100.0焊缝内缺陷总长≤25.0根部收缩 不允许 ≤0.2+0.02t ，且≤1.0≤0.2+0.04t ，且≤2.0长度不限咬边 不允许≤0.05t ，且≤0.5；连续长度≤100.0，且焊缝两侧咬边总长≤10%焊缝全长 ≤0.1t ，且≤1.0，长度不限弧坑裂纹不允许 不允许 允许存在个别长度≤5.0的弧坑裂纹 电弧擦伤 不允许 不允许允许存在个别电弧擦伤接头不良 不允许 缺口深度0.05t ，且≤0.5缺口深度0.1t ，且≤1.0每1000.0焊缝不应超过1处表面夹渣不允许 不允许 深≤0.2t 长≤0.2t ，且≤20.0 表面气孔 不允许 不允许 每50.0焊缝长度内允许直径≤0.4t ，且≤3.0的气孔2个，孔距6倍孔径注：表内t 为连接较薄的板厚外观质量为：二级标准对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0.2的规定表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）序号 项 目图 例 允 许 偏 差 1对接焊缝余高C一、二级 三级 B ＜20：0～3.0 B ≥20：0～4.0 B ＜20：0～4.0B ≥20：0～5.0 2 对接焊缝 d ＜0.15t ，且≤2.0 d ＜0.15t ，且≤3.0C Bd错边d部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜） 序号 项 目图 例 允 许 偏 差 1焊角尺寸h f h f ≤6：0～1.5 h f ＞6：0～3.02角焊缝余高C h f ≤6：0～1.5 h f ＞6：0～3.0注：1 h f ＞8.0mm 的角焊缝其局部脚尺寸允许低于设计要求值1.0mm ，但总长度不得超过焊缝长度10%；2 焊接H 型梁腹板与翼缘板的焊缝两端在其两倍翼缘板宽度范围内，焊缝的焊脚尺寸不得低于设计值。

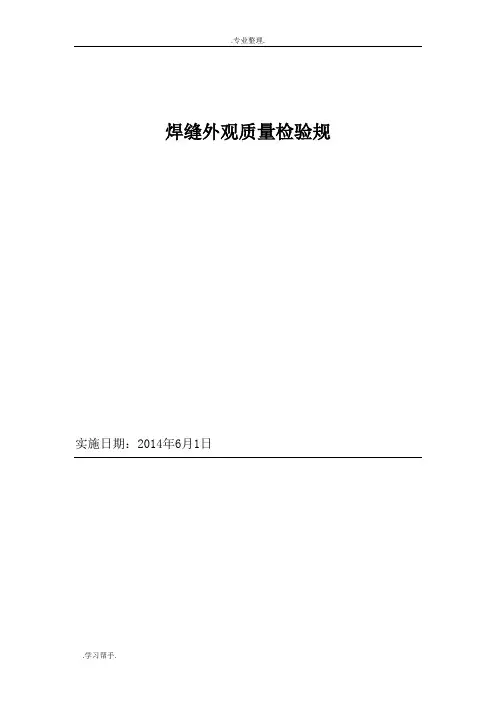

焊缝外观质量检验规实施日期：2014年6月1日1 下列符号适用于本文件。

a ：角焊缝的公称喉厚（角焊缝厚度）；b ：焊缝余高的宽度；d ：气孔的直径h ：缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t ：壁厚或板厚；a）K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2C ：焊缝宽度2 焊缝分类及质量等级2.1 焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。

具体分类见表1。

2.2 焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。

3 焊缝外观质量检验规则3.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

3.2 质量检验部门按图样、工艺文件，判断焊缝类别和质量等级，对焊接件是否合格进行检查和验收。

4 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。

表2 对接焊缝外观质量检验项目和要求说明焊缝类型序号项目项目说明(图示)质量等级A B C D1 表面气孔I 不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.3t≤2；(密封焊缝不允许有气孔)，其中t为板厚。

IIIII2 表面夹渣I 不允许II 不允许50 焊缝长度上,只允许单个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)50 焊缝长度上，只允许单个夹渣，且直径不大于1/4板厚，最大不超过3III不允许50 焊缝长上，只允许单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣)50 焊接长上，只允许单个夹渣，且直径不大于1/3板厚，最大不超过43 飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I 不允许可视面不允许有飞溅，非可视面在100×50的围，Φ1 以上的飞溅数量不超过一个IIIII4 裂纹在焊缝金属及热影响区的裂纹不允许5 弧坑缩孔hI 不允许II 不允许①0.5≤t≤3之间，弧坑深度h≤0.2t；②t≥3，弧坑深度h≤0.1t≤2III序号项目项目说明(图示)质量等级A B C D6 电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值7 焊缝成形I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，接头良好8 焊缝余高Ih≤1+0.05b允许局部超过h≤1+0.1bh≤1+0.1b h≤1+0.15bIIh≤1+0.1b h≤1+0.1b允许局部微小超过h≤1+0.15b允许局部微小超过h≤1+0.2b允许局部微小超过IIIh≤1+0.15b≤5h≤1+0.15b≤5允许局部超过h≤1.2+0.15b≤5允许局部超过h≤1+0.25b≤6允许局部超过9 未焊满及凹坑I不允许h≤0.6总长度不超过焊缝全长的15%II不允许h ≤0.5总长度不超过焊缝全长的10%h ≤1.0总长度不超过焊缝全长的15%III不允许h ≤1.0总长度不超过焊缝全长的15%h≤1.5总长度不超过焊缝全长的20%10 错边①单面焊缝I①h≤0.10t≤1 h≤0.10t≤1 h≤0.10t≤1.5②h≤0.10t≤2 h≤0.10≤2序号项目项目说明(图示)质量等级A B C D②双面焊缝II①h≤0.10t≤1.5 h≤0.15t≤1.5h≤0.15t≤2②h≤0.15t≤3 h≤0.15t≤3III①h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤3②h≤0.2t≤3 h≤0.2t≤411 焊瘤I 不允许II不允许总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3 III不允许总长度不超过焊缝全长的10%以，单个焊瘤深度不超过h≤0.312 咬边I不允许不允许h≤0.03t≤0.5总长度不超过焊缝全长的10%IIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的10%，且≤50h≤0.03t≤0.5总长度不超过焊缝全长的15%IIIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的15%h≤0.03t≤1总长度不超过焊缝全长的20%要求修磨的焊缝不允许存在咬边。

焊缝外观检验标准1、目的指导焊工及焊接检验人员工作，确保焊接质量，适用于所有焊接件焊缝外观检验。

2、焊接部外观检查项目2.1、合格焊道判定（参照ASME-BPE-2009）：2.1.1、合格焊道：2.1.2、错边：错边>15%t时，不合格。

2.1.3、外凹陷过度：凹陷>10%t时，不合格。

2.1.4、内凹陷过度或根部收缩：凹陷>10%t时，不合格、2.1.5、未渗透，不合格。

2.1.6、凸出，凸出>0.015in（0.38mm）时，不合格。

2.1.7、整条焊缝，合格。

2.1.8、焊缝宽度偏差要求，焊缝最窄位置大于或等于最宽焊缝的50%，可以接受，反之不可以。

2.1.9、焊缝弯曲偏差要求，偏离焊缝<25%(或>75%)时，不可以接受。

2.2、焊道外观缺陷2.3、焊缝形状缺陷：2.3.1、错边：对接焊缝时两母材不在一平面上。

（管道对接时外径错边高度大于壁厚的15%时不合格）2.3.2、焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。

2.3.3、焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。

缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。

、2.3.4、余高超差：余高高于要求或低于母材。

2.3.5、漏焊：要求焊接的焊缝未焊接。

表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。

2.3.6、漏装：结构件中某一个或一个以上的零件未组焊上去。

2.3.7、飞溅；电弧擦伤；复合缺陷等其他缺陷。

3、检验方法。

3.1本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。

检验方法包括一下三种：3.1.1 肉眼观察。

3.1.2可使用放大镜检验，放大倍数应以五倍为限。

3.1.3采用渗透探伤。

渗透探伤是指采用荧光染料（荧光法）或红色染料（着色法）的渗透剂的渗透作用，显示缺陷痕迹的无损检验法。

焊缝外观质 验收标准及尺 允许偏差1.依据 YB3301-2005中华人民共和 黑色冶金行业标准 制定本工程的角焊缝焊角尺 ，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚 于埋弧焊 二氧化碳气体保护焊，焊角尺 可比计算值 小1mm，焊接H型钢的最小焊角高度规定为4mm 且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测2.依据 JGJ81-2001建筑钢结构焊接技术规程 制定直角角焊缝厚度计算He，1 当间隙b 1.5时，He=0.7Hf,2 当间隙1.5<b 1.5时，He=0.7(Hf-b),综合 述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚 用于龙门埋弧焊的船型焊的焊缝测说明 埋弧自动焊焊角尺 要求如 表 注明 单 为mm规格腹板板厚翼缘板板厚焊角高度Hf 角焊缝厚度He BH600*400*16*30 16 30 10 8BH500*400*14*2514 25 9 6根据 GB50205-2001 钢结构工程施工质 验收规范制定以 表表A.0.1一级 二级 级焊缝外观质 标准 ㎜项目允许偏差缺陷类型一级二级 级未焊满 指 足设计要求 允许0.2+0.02t，且1.00.2+0.04t，且 2.0100.0焊缝内缺陷总长 25.0根部收缩 允许 0.2+0.02t，且1.00.2+0.04t，且 2.0长度 限咬边 允许 0.05t，且 0.5 连续长度 100.0，且焊缝两侧咬边总长10%焊缝全长0.1t，且 1.0，长度 限弧坑裂纹 允许 允许允许存在个别长度 5.0的弧坑裂纹电弧擦伤 允许 允许允许存在个别电弧擦伤接头 良 允许缺口深度0.05t，且0.5缺口深度0.1t，且 1.01000.0焊缝 应超过1处表面夹渣 允许 允许深 0.2t 长 0.2t，且 20.0 表面气孔 允许 允许50.0焊缝长度内允许直径 0.4t，且 3.0的气孔2个，孔距6倍孔径注 表内t为连接较薄的板厚外观质 为 二级标准接焊缝及完全熔透组合焊缝尺 允许偏差应符合表A.0.2的规定表A.0.2 接焊缝及完全熔透组合焊缝尺 允许偏差 ㎜部分焊透组合焊缝和角焊缝外形尺 允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺 允许偏差 ㎜。

焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。

对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。

且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。

2.依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，1）当间隙b≤1.5时，He=0.7Hf,2）当间隙1.5<b≤1.5时，He=0.7(Hf-b),综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。

用于龙门埋弧焊的船型焊的焊缝测量。

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表表A.0.1一级、二级、三级焊缝外观质量标准（㎜）外观质量为：二级标准对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0.2的规定表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜）下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除！！！谢谢！！！1、沟通是管理的浓缩。

2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。

3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。

4、管理工作中最重要的是：人正确的事，而不是正确的做事。

5、管理就是沟通、沟通再沟通。

6、管理就是界定企业的使命，并激励和组织人力资源去实现这个使命。

界定使命是企业家的任务，而激励与组织人力资源是领导力的范畴，二者的结合就是管理。

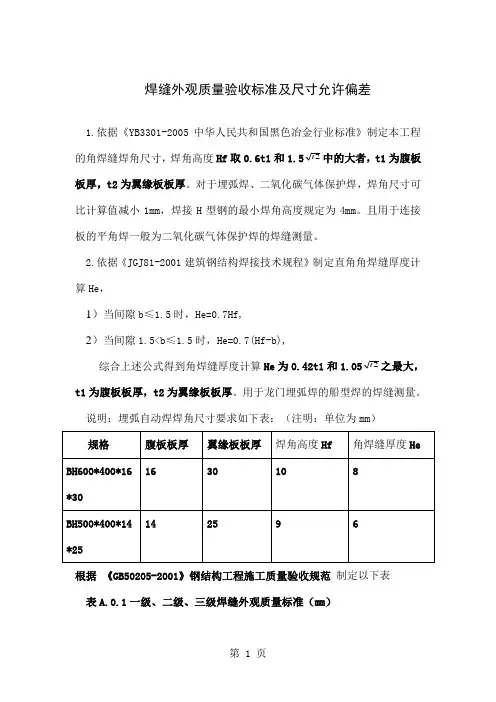

焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。

对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。

且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。

2.依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，
1）当间隙b≤1.5时，He=0.7Hf,
2）当间隙1.5<b≤1.5时，He=0.7(Hf-b),
综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。

用于龙门埋弧焊的船型焊的焊缝测量。

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）
根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表
表
外观质量为：二级标准
对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表
表
部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表
表。

焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
