基于labview的上位机与下位机之间的通信一、虚拟仪器简介虚拟仪器的构成必须包含三大要素：计算机、应用软件和仪器硬件。
虚拟仪器实质上是一种计算机仪器系统，它是由计算机、功能硬件模块和应用软件等部分组成。
图1.虚拟仪器系统的基本组成1.虚拟仪器硬件平台的构成主要有两部分（1）计算机。
它一般是一台计算机或者工作站，是硬件平台的核心。
（2） I/O接口设备。
I/O接口设备主要完成被测输入信号的采集、放大、模/数转换。
不同的总线形式都有其相应的I/O接口硬件设备，如利用PC总线的数据采集卡/板（简称数采卡/板，DAQ）、GPIB总线仪器、VXI总线仪器模块、串口总线仪器等。
虚拟仪器的构成方式主要有5种类型，无论哪种VI系统，都通过应用软件将仪器硬件与计算机相结合，其中，PC-DAQ测量系统是构成VI的最基本的方式。
2.虚拟仪器的软件系统目前的虚拟仪器软件开发工具有如下两类。
（1）文本式编程语言：如Virstual C++、Virstual Basic、Labwindows/CVI等。
（2）图形化编程语言：如LabVIEW、HPVEE等。
虚拟仪器软件由两部分构成，即应用程序和I/O接口仪器驱动程序。
虚拟仪器的应用程序包含两方面功能的程序：实现虚拟面板功能的软件程序和定义测试功能的流程图软件程序。
I/O接口仪器驱动程序完成特定外部硬件设备的扩展、驱动与通信。
目前，最常用的虚拟仪器软件主要是美国NI公司开发的图形化编程语言LabVIEW。
LabVIEW是一种基于G语言（图形化编程语言）的虚拟仪器软件开发工具，它采用图标代替编程语言来创建应用程序，使用数据流编程方法来描述程序的执行。
LabVIEW环境下开发的程序称为虚拟仪器，由三个部分组成，即前面板、框图和图标/连接器。
现将虚拟仪器与传统仪器相比较特点如下表：表1.虚拟仪器与传统仪器优缺点对比对比可知，虚拟仪器之所以具有传统仪器不可能具备的特点，根本原因就在于虚拟仪器的核心是软件，软件决定了一台虚拟仪器的主要功能。
一、一般信号分析的虚拟仪器设计1、虚拟信号频谱分析仪设计（正弦波、余弦波、三角波等）要求：1) 模拟产生一个周期信号（可选择方波、三角波、锯齿波等中的一个）并进行图形显示；2）信号的幅值、相位和频率可调。
3) 对产生的周期信号，进行频谱分析并图形显示。
功能描述：可观察产生波形等经过FFT后的幅值谱。
并分析调试结果。
二、工程测试实验教学虚拟仪器1、温度传感器实验仪器设计虚拟实验仪器要求：1）可测试热敏电阻的电压情况；2）可测试被测物体的温度情况并图形显示；目录第一章虚拟信号频谱分析仪设计 (1)一、前面板设计 (1)二、流程图设计 (2)三、运行检验 (4)第二章温度传感器实验仪器设计 (6)一、设计原理 (6)二、前面板设计 (7)三、流程图设计 (7)四、运行检验 (10)第三章总结与心得 (11)第四章参考文献 (12)第一章虚拟信号频谱分析仪设计一、前面板设计1、五个输入型数字控件五个输入型数字控件供使用者键入生成采样频率、初始相位、信号幅值、采样点数、信号频率。
操作：控制>>数值>>数值输入控件五次，得到五个输入型数字控件，分别标记为“信号频率”、“采样频率”、“采样点数”、“信号幅值”和“初始相位”。
2、两个输出显示型图形控件输出显示型图形控件用来显示所产生的各类波形以及各类波形的FFT图。
操作：控制>>图形>>波形图表输出控件，调入图形控件。
其横轴为时间轴。
应考虑到生成的信号频率跨度大，在0.1Hz一10kHz范围内，其周期跨度也大，在10s～0.1ms范围内；纵轴为电压轴，生成信号幅值的范围应充满整个显示画面，故选用“波5形图表”显示器。
3、两个开关控件操作：控制>>布尔>>确定按钮，调入开关按钮控件，标记为“复位”。
操作：控制>>布尔>>确定按钮，调入开关按钮控件，标记为“停止”。
4、一个下拉列表操作：控制>>下拉列表与枚举>>文本下拉列表，调入文本下拉列表控件，对其进行编辑项设置，分别为正弦波，三角波，方波，锯齿波。

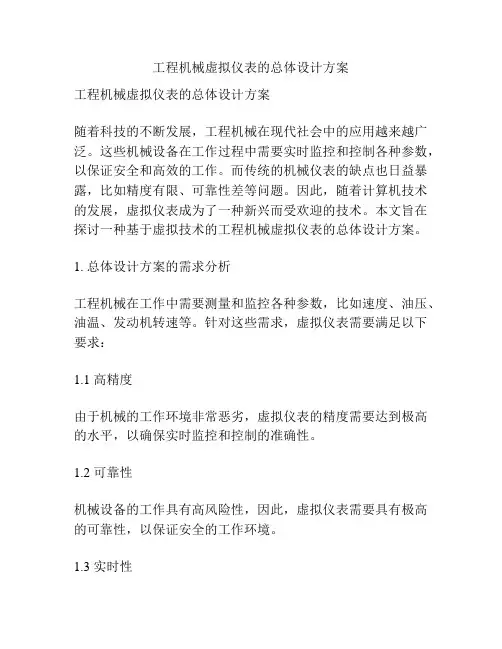

工程机械虚拟仪表的总体设计方案工程机械虚拟仪表的总体设计方案随着科技的不断发展，工程机械在现代社会中的应用越来越广泛。
