电风扇电动机及其控制

电风扇工作原理电风扇是一种常见的家用电器，通过电力驱动叶片旋转，产生空气流动，带来凉爽的感觉。

下面将详细介绍电风扇的工作原理。

一、电风扇的构造电风扇主要由电机、叶片、外壳和控制电路组成。

1. 电机：电风扇的核心部件是电机，通常采用交流电机或直流电机。

交流电机通常使用感应电动机，通过电磁感应产生旋转力；直流电机则通过电流方向的改变来实现旋转。

2. 叶片：电风扇的叶片通常由塑料或金属制成，形状为扇形或螺旋状。

叶片的设计和材料选择会影响电风扇的风量和噪音。

3. 外壳：外壳是电风扇的外部保护结构，通常由塑料制成。

外壳的设计不仅考虑美观，还需要保证通风良好，以确保电风扇的散热效果。

4. 控制电路：电风扇的控制电路用于调节电机的转速和风量。

控制电路通常包括电源、开关、电容器、变压器等元件，通过调节电压和频率来控制电机的工作状态。

二、电风扇的工作原理电风扇的工作原理可以简单概括为电能转化为机械能，进而产生空气流动。

1. 电源供电：将电风扇插头插入电源插座，电源提供电流给电风扇。

2. 控制开关：打开电风扇的开关，电流进入控制电路。

3. 控制电路：控制电路对电流进行调节，通过改变电压和频率来控制电机的转速。

4. 电机工作：电流经过控制电路后，进入电机。

交流电机通过电磁感应产生旋转力，直流电机则通过电流方向的改变来实现旋转。

5. 叶片旋转：电机的旋转力传递给叶片，使叶片开始旋转。

6. 产生空气流动：随着叶片的旋转，空气被推动，形成气流。

气流经过叶片的形状和角度的设计，产生一定的风速和风量。

7. 传递凉爽感觉：产生的气流经过人体，带走体表的热量，使人感到凉爽。

三、电风扇的特点1. 节能高效：电风扇通过电能转化为机械能，相对于空调等冷气设备，能耗较低。

2. 使用方便：电风扇体积小巧，搬运方便，可以随时随地使用。

3. 调节风量：电风扇通常具有多档风速调节功能，可以根据需求调节风量大小。

4. 降温效果：电风扇通过产生气流，带走人体表面的热量，起到降温的效果。

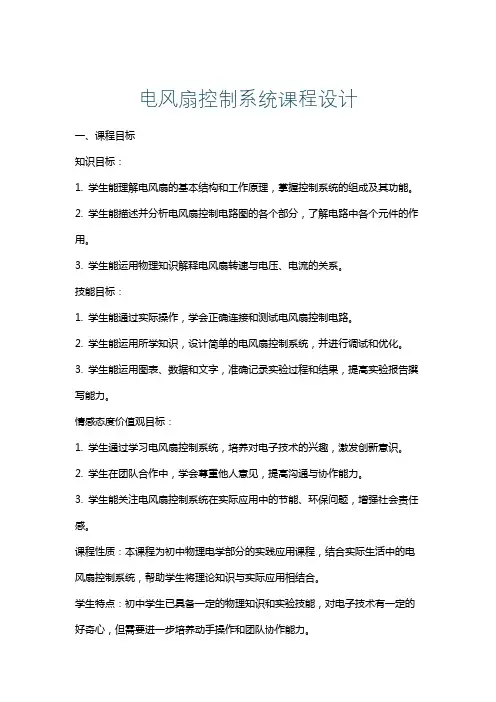

电风扇控制课程设计一、课程目标知识目标：1. 学生能够理解电风扇的基本工作原理，掌握电路组成及各部分功能。

2. 学生能够了解并掌握电风扇控制电路的接线方法及电路图识别。

3. 学生能够解释并掌握电风扇速度控制原理，包括电阻调速、电容调速等方法。

技能目标：1. 学生能够独立完成电风扇控制电路的搭建，并进行调试。

2. 学生能够运用所学知识，分析和解决电风扇控制过程中出现的问题。

3. 学生能够设计简单的电风扇控制电路，提高创新实践能力。

情感态度价值观目标：1. 学生通过学习电风扇控制课程，培养对物理科学的兴趣，增强探索精神。

2. 学生在团队合作中，学会沟通、协作，培养集体荣誉感。

3. 学生能够关注电风扇在生活中应用，提高节能环保意识，形成绿色消费观念。

课程性质：本课程属于物理学科，以实验和实践为主，结合理论知识，培养学生的动手能力和创新能力。

学生特点：学生处于八年级，具备一定的物理知识和实验操作能力，好奇心强，喜欢探索新事物。

教学要求：教师需结合学生特点，采用启发式教学，引导学生主动参与课堂，注重理论与实践相结合，提高学生的实践操作能力。

同时，关注学生的个体差异，给予个性化指导，确保每位学生都能达到课程目标。

通过课程学习，使学生将所学知识应用于实际生活，提高解决问题的能力。

二、教学内容1. 电风扇工作原理：介绍电风扇的基本结构，包括电动机、调速器、开关等部分的功能及工作原理。

- 教材章节：第三章《电机的原理与应用》- 内容列举：电机的基本结构、原理及种类；电风扇电动机的结构及工作原理。

2. 电风扇控制电路：讲解电风扇控制电路的接线方法，电路图识别及元件功能。

- 教材章节：第四章《电路的控制》- 内容列举：基本控制元件及其功能；电风扇控制电路的接线方法及电路图识别。

3. 电风扇速度控制原理：阐述电风扇速度控制的方法，包括电阻调速、电容调速等。

- 教材章节：第五章《电子调速器》- 内容列举：速度控制原理；电阻调速、电容调速的原理及优缺点。

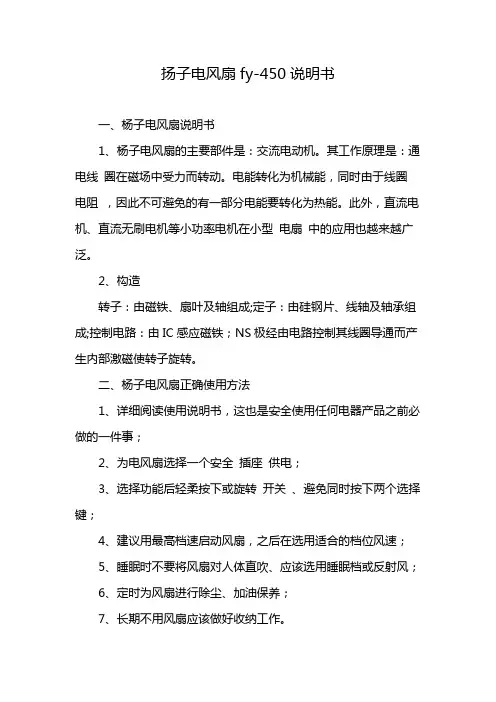

扬子电风扇fy-450说明书一、杨子电风扇说明书1、杨子电风扇的主要部件是：交流电动机。

其工作原理是：通电线圈在磁场中受力而转动。

电能转化为机械能，同时由于线圈电阻，因此不可避免的有一部分电能要转化为热能。

此外，直流电机、直流无刷电机等小功率电机在小型电扇中的应用也越来越广泛。

2、构造转子：由磁铁、扇叶及轴组成;定子：由硅钢片、线轴及轴承组成;控制电路：由IC感应磁铁；NS极经由电路控制其线圈导通而产生内部激磁使转子旋转。

二、杨子电风扇正确使用方法1、详细阅读使用说明书，这也是安全使用任何电器产品之前必做的一件事；2、为电风扇选择一个安全插座供电；3、选择功能后轻柔按下或旋转开关、避免同时按下两个选择键；4、建议用最高档速启动风扇，之后在选用适合的档位风速；5、睡眠时不要将风扇对人体直吹、应该选用睡眠档或反射风；6、定时为风扇进行除尘、加油保养；7、长期不用风扇应该做好收纳工作。

三、注意事项1、有小孩的家庭应该注意安全、将电风扇放置于小孩不容易接触的地点；2、不要将旋钮停留在两个档位之间；3、使用中出现异常噪音、震动时应该立即停用维修；4、使用中出现焦糊味应该马上分离电源、送修，避免出现更大的故障。

在炎热的夏季，电风扇无疑不是我们很好的避暑的工具。

但是因为长时间的使用电风扇而得病的人也越来越多。

这是因为人们没有了解电风扇的常识。

我们在夏季吹风扇的时候应该避免以下几点：时间吹电扇、直接对着头部吹和睡着之后吹，这些方面都很容易引发疾病。

所以我们应该尽可能的避免。

其实，夏天虽然炎热，但是流汗也是一个很好的排毒的方式呢。

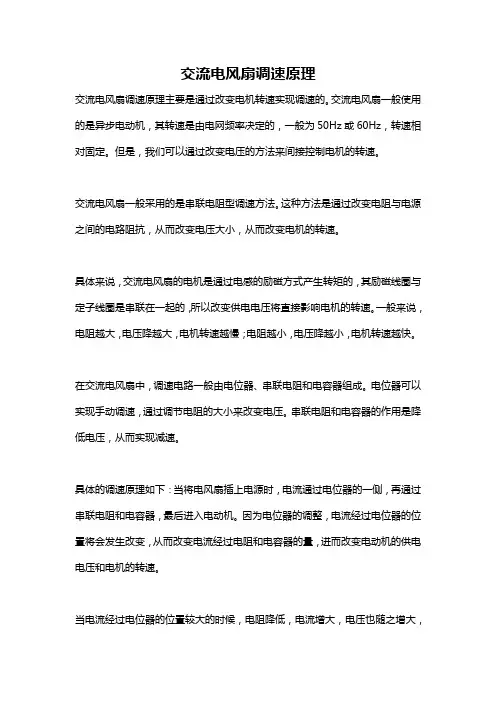

交流电风扇调速原理交流电风扇调速原理主要是通过改变电机转速实现调速的。

交流电风扇一般使用的是异步电动机，其转速是由电网频率决定的，一般为50Hz或60Hz，转速相对固定。

但是，我们可以通过改变电压的方法来间接控制电机的转速。

交流电风扇一般采用的是串联电阻型调速方法。

这种方法是通过改变电阻与电源之间的电路阻抗，从而改变电压大小，从而改变电机的转速。

具体来说，交流电风扇的电机是通过电感的励磁方式产生转矩的，其励磁线圈与定子线圈是串联在一起的，所以改变供电电压将直接影响电机的转速。

一般来说，电阻越大，电压降越大，电机转速越慢；电阻越小，电压降越小，电机转速越快。

在交流电风扇中，调速电路一般由电位器、串联电阻和电容器组成。

电位器可以实现手动调速，通过调节电阻的大小来改变电压。

串联电阻和电容器的作用是降低电压，从而实现减速。

具体的调速原理如下：当将电风扇插上电源时，电流通过电位器的一侧，再通过串联电阻和电容器，最后进入电动机。

因为电位器的调整，电流经过电位器的位置将会发生改变，从而改变电流经过电阻和电容器的量，进而改变电动机的供电电压和电机的转速。

当电流经过电位器的位置较大的时候，电阻降低，电流增大，电压也随之增大，电机供电电压较高，电机转速较快；当电流经过电位器的位置较小的时候，电阻增大，电流减小，电压也随之减小，电机供电电压较低，电机转速较慢。

通过这种方式，交流电风扇可以实现调速功能。

当需要调节风速时，只需手动调节电位器的位置，改变电阻的大小，从而改变电动机的转速，达到调速的效果。

此外，在一些高档的交流电风扇中，还可以使用电子调速器来实现调速功能。

电子调速器通过电子元器件控制电机供电电压的大小，从而实现调速。

通过电子调速器，可以实现更精确、更稳定的调速效果。

总之，交流电风扇的调速原理是通过改变电机的供电电压来改变转速的。

通过手动调节电位器或使用电子调速器，可以实现不同的风速调节，满足不同场合和个人需求。

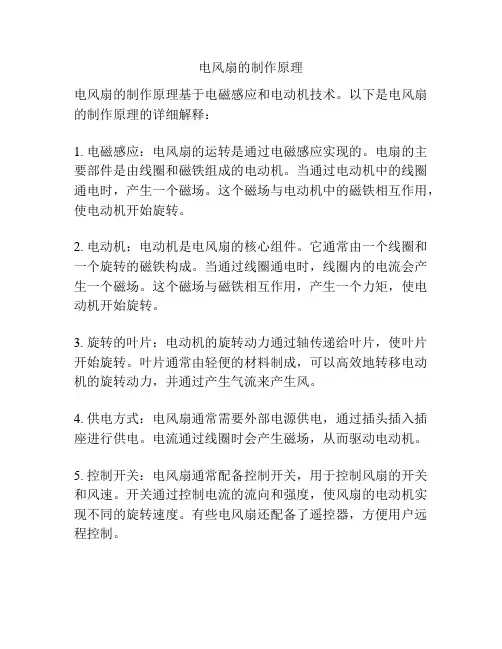

电风扇的制作原理
电风扇的制作原理基于电磁感应和电动机技术。

以下是电风扇的制作原理的详细解释：
1. 电磁感应：电风扇的运转是通过电磁感应实现的。

电扇的主要部件是由线圈和磁铁组成的电动机。

当通过电动机中的线圈通电时，产生一个磁场。

这个磁场与电动机中的磁铁相互作用，使电动机开始旋转。

2. 电动机：电动机是电风扇的核心组件。

它通常由一个线圈和一个旋转的磁铁构成。

当通过线圈通电时，线圈内的电流会产生一个磁场。

这个磁场与磁铁相互作用，产生一个力矩，使电动机开始旋转。

3. 旋转的叶片：电动机的旋转动力通过轴传递给叶片，使叶片开始旋转。

叶片通常由轻便的材料制成，可以高效地转移电动机的旋转动力，并通过产生气流来产生风。

4. 供电方式：电风扇通常需要外部电源供电，通过插头插入插座进行供电。

电流通过线圈时会产生磁场，从而驱动电动机。

5. 控制开关：电风扇通常配备控制开关，用于控制风扇的开关和风速。

开关通过控制电流的流向和强度，使风扇的电动机实现不同的旋转速度。

有些电风扇还配备了遥控器，方便用户远程控制。

综上所述，电风扇的制作原理通过电磁感应和电动机的配合实现，通过旋转的叶片产生风。

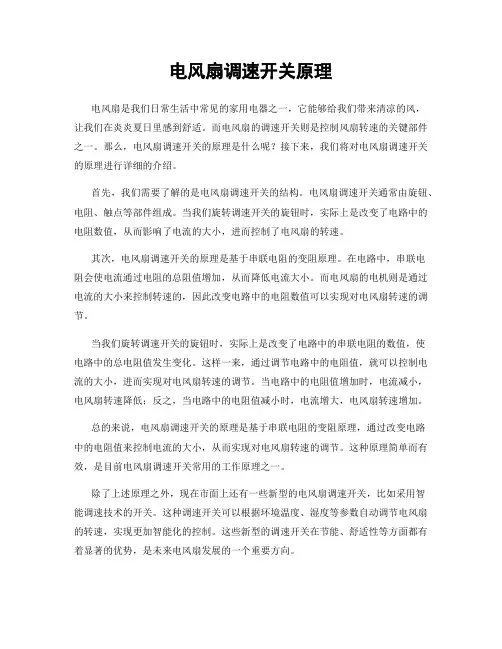

电风扇调速开关原理电风扇是我们日常生活中常见的家用电器之一，它能够给我们带来清凉的风，让我们在炎炎夏日里感到舒适。

而电风扇的调速开关则是控制风扇转速的关键部件之一。

那么，电风扇调速开关的原理是什么呢？接下来，我们将对电风扇调速开关的原理进行详细的介绍。

首先，我们需要了解的是电风扇调速开关的结构。

电风扇调速开关通常由旋钮、电阻、触点等部件组成。

当我们旋转调速开关的旋钮时，实际上是改变了电路中的电阻数值，从而影响了电流的大小，进而控制了电风扇的转速。

其次，电风扇调速开关的原理是基于串联电阻的变阻原理。

在电路中，串联电阻会使电流通过电阻的总阻值增加，从而降低电流大小。

而电风扇的电机则是通过电流的大小来控制转速的，因此改变电路中的电阻数值可以实现对电风扇转速的调节。

当我们旋转调速开关的旋钮时，实际上是改变了电路中的串联电阻的数值，使电路中的总电阻值发生变化。

这样一来，通过调节电路中的电阻值，就可以控制电流的大小，进而实现对电风扇转速的调节。

当电路中的电阻值增加时，电流减小，电风扇转速降低；反之，当电路中的电阻值减小时，电流增大，电风扇转速增加。

总的来说，电风扇调速开关的原理是基于串联电阻的变阻原理，通过改变电路中的电阻值来控制电流的大小，从而实现对电风扇转速的调节。

这种原理简单而有效，是目前电风扇调速开关常用的工作原理之一。

除了上述原理之外，现在市面上还有一些新型的电风扇调速开关，比如采用智能调速技术的开关。

这种调速开关可以根据环境温度、湿度等参数自动调节电风扇的转速，实现更加智能化的控制。

这些新型的调速开关在节能、舒适性等方面都有着显著的优势，是未来电风扇发展的一个重要方向。

综上所述，电风扇调速开关的原理是基于串联电阻的变阻原理，通过改变电路中的电阻值来控制电流的大小，从而实现对电风扇转速的调节。

随着科技的不断进步，我们相信未来会有更多更先进的调速开关出现，为我们的生活带来更多的便利和舒适。

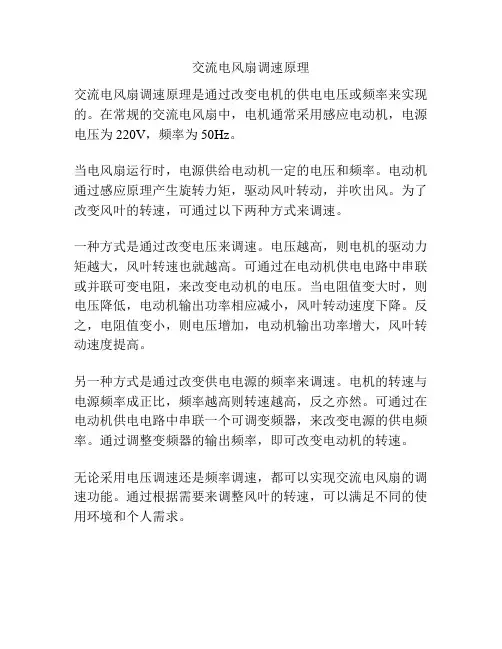

交流电风扇调速原理
交流电风扇调速原理是通过改变电机的供电电压或频率来实现的。

在常规的交流电风扇中，电机通常采用感应电动机，电源电压为220V，频率为50Hz。

当电风扇运行时，电源供给电动机一定的电压和频率。

电动机通过感应原理产生旋转力矩，驱动风叶转动，并吹出风。

为了改变风叶的转速，可通过以下两种方式来调速。

一种方式是通过改变电压来调速。

电压越高，则电机的驱动力矩越大，风叶转速也就越高。

可通过在电动机供电电路中串联或并联可变电阻，来改变电动机的电压。

当电阻值变大时，则电压降低，电动机输出功率相应减小，风叶转动速度下降。

反之，电阻值变小，则电压增加，电动机输出功率增大，风叶转动速度提高。

另一种方式是通过改变供电电源的频率来调速。

电机的转速与电源频率成正比，频率越高则转速越高，反之亦然。

可通过在电动机供电电路中串联一个可调变频器，来改变电源的供电频率。

通过调整变频器的输出频率，即可改变电动机的转速。

无论采用电压调速还是频率调速，都可以实现交流电风扇的调速功能。

通过根据需要来调整风叶的转速，可以满足不同的使用环境和个人需求。

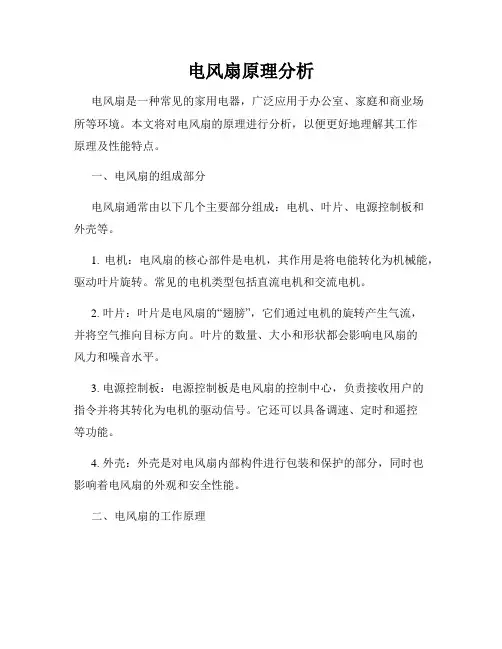

电风扇原理分析电风扇是一种常见的家用电器，广泛应用于办公室、家庭和商业场所等环境。

本文将对电风扇的原理进行分析，以便更好地理解其工作原理及性能特点。

一、电风扇的组成部分电风扇通常由以下几个主要部分组成：电机、叶片、电源控制板和外壳等。

1. 电机：电风扇的核心部件是电机，其作用是将电能转化为机械能，驱动叶片旋转。

常见的电机类型包括直流电机和交流电机。

2. 叶片：叶片是电风扇的“翅膀”，它们通过电机的旋转产生气流，并将空气推向目标方向。

叶片的数量、大小和形状都会影响电风扇的风力和噪音水平。

3. 电源控制板：电源控制板是电风扇的控制中心，负责接收用户的指令并将其转化为电机的驱动信号。

它还可以具备调速、定时和遥控等功能。

4. 外壳：外壳是对电风扇内部构件进行包装和保护的部分，同时也影响着电风扇的外观和安全性能。

二、电风扇的工作原理电风扇的工作原理可以简单描述为：电能驱动电机旋转，电机通过叶片产生气流，从而形成风。

具体来说，电风扇的工作过程分为三个步骤：电源供电、电机驱动和风力输出。

1. 电源供电：将电风扇插入电源时，外部电源会提供电能给电风扇的控制电路和电机。

2. 电机驱动：控制电路接收用户指令后，会输出相应的信号给电机，并调节电流大小控制电机的转速。

电机受到信号驱动后开始旋转。

3. 风力输出：电机带动叶片旋转，通过离心力使空气流动，形成风。

风量的大小取决于电机的转速、叶片的设计和电机与叶片之间的匹配程度。

三、电风扇的性能特点电风扇作为常见的散热工具和空气循环设备，具有以下几个性能特点：1. 风力大小：电风扇的风力大小取决于电机的转速和叶片的设计，一般通过调节电源电压和电机驱动电流来实现不同档位的风力调节。

2. 转速调节：现代电风扇通常具备多档位转速调节功能，用户可以根据需要选择不同的速度和风量。

3. 低噪音：电风扇在工作时会产生一定的噪音，但现代电风扇通过优化叶片设计、降噪处理和电机控制等手段，以降低噪音水平，提升用户体验。

一、概述现在各个家庭所有的电风扇大多的是采用电子控制线路作为控制器，取代了过去的机械控制器，这使得电扇的功能更强，操作也更为简便。

图1为电扇操作面板示意图。

弱风中风强风正常风自然风睡眠风风速开关风速选择风种选择停机图1 电扇操作面板示意图在面板上有六个指示灯指示电扇的状态。

三个按键分别为选择不同的操作－风速、风种、停止。

其操作方式和状态指示如下：1．电扇处于停转状态时，所有指示灯不亮。

此时只有按“风速”键电扇才会响应，其初始工作状态为“风速”－弱，“风种”－正常位置，且相应的指示灯亮。

2．电扇一经启动后，再按动“风速”键可循环选择弱、中或强三种状态中的一种状态；同时，按动“风种”键可循环选择正常、自然或睡眠三种状态的某一种状态。

3．在电扇任意工作状态下，按“停止”键电扇停止工作，所有指示灯熄灭。

4．“风速”的弱、中、强对应电扇的转动由慢到快。

“风种”在正常位置是指电扇连续运转；在“自然”位置，是表示电扇模拟产生自然风，即运转2秒，间断2秒的方式；在“睡眠”位置，是产生轻柔的微风，电扇运转4秒，间断4秒的方式。

电扇操作状态的状态转换图如图2所示：图2 电扇操作状态转换图二、方案论证设计一个家用电扇控制电路，该控制电路具有控制风速选择和运行模式选择等功能。

其原理框图如图3所示。

图3 家用电扇控制电路原理框图“风速”、“风种”这两种操作各有三种工作状态和一种停止状态需要保存和指示，因而对于每种操作都可以采用三个触发器来锁存状态，触发器输出1表示工作状态有效，0表示无效，当三个输出为全0则表示停止状态。

为了简化设计，可以考虑采用带有直接清零端的触发器，这样将停止键与清零端相连就可以实现风速选择停机风种选择风速选择电路 风种选择电路 输出电路 风种形成电路 脉冲信号发生电路上电复位停止的功能，简化后的状态转化图如图4所示。

图4 电扇简化操作状态转换图可由带异步清零端的D触发器74LS74实现。

我们可以利用D触发器建立起“风速”及“风种”锁存状态电路，但这两部分电路的输出信号状态的变化还有赖于各自的触发脉冲。
