第二章 2-钻柱

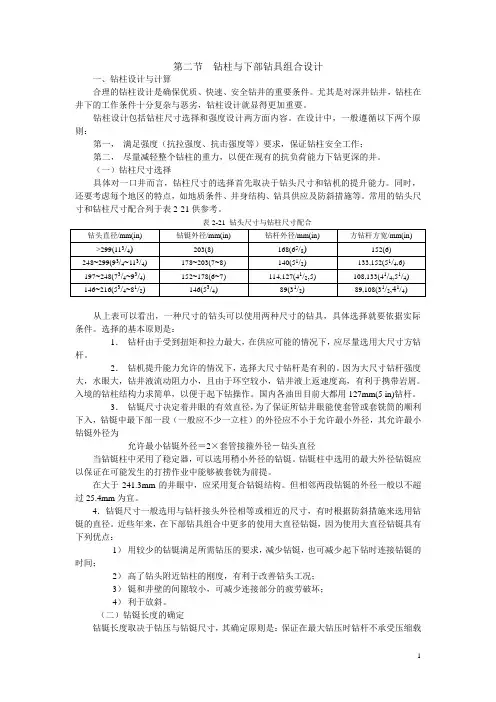

第二节钻柱与下部钻具组合设计一、钻柱设计与计算合理的钻柱设计是确保优质、快速、安全钻井的重要条件。

尤其是对深井钻井，钻柱在井下的工作条件十分复杂与恶劣，钻柱设计就显得更加重要。

钻柱设计包括钻柱尺寸选择和强度设计两方面内容。

在设计中，一般遵循以下两个原则：第一，满足强度（抗拉强度、抗击强度等）要求，保证钻柱安全工作；第二，尽量减轻整个钻柱的重力，以便在现有的抗负荷能力下钻更深的井。

（一）钻柱尺寸选择具体对一口井而言，钻柱尺寸的选择首先取决于钻头尺寸和钻机的提升能力。

同时，还要考虑每个地区的特点，如地质条件、井身结构、钻具供应及防斜措施等。

常用的钻头尺寸和钻柱尺寸配合列于表2-21供参考。

表2-21 钻头尺寸与钻柱尺寸配合从上表可以看出，一种尺寸的钻头可以使用两种尺寸的钻具，具体选择就要依据实际条件。

选择的基本原则是：1．钻杆由于受到扭矩和拉力最大，在供应可能的情况下，应尽量选用大尺寸方钻杆。

2．钻机提升能力允许的情况下，选择大尺寸钻杆是有利的。

因为大尺寸钻杆强度大，水眼大，钻井液流动阻力小，且由于环空较小，钻井液上返速度高，有利于携带岩屑。

入境的钻柱结构力求简单，以便于起下钻操作。

国内各油田目前大都用127mm(5 in)钻杆。

3．钻铤尺寸决定着井眼的有效直径，为了保证所钻井眼能使套管或套铣筒的顺利下入，钻铤中最下部一段（一般应不少一立柱）的外径应不小于允许最小外径，其允许最小钻铤外径为允许最小钻铤外径＝2×套管接箍外径－钻头直径当钻铤柱中采用了稳定器，可以选用稍小外径的钻铤。

钻铤柱中选用的最大外径钻铤应以保证在可能发生的打捞作业中能够被套铣为前提。

在大于241.3mm的井眼中，应采用复合钻铤结构。

但相邻两段钻铤的外径一般以不超过25.4mm为宜。

4．钻铤尺寸一般选用与钻杆接头外径相等或相近的尺寸，有时根据防斜措施来选用钻铤的直径。

近些年来，在下部钻具组合中更多的使用大直径钻铤，因为使用大直径钻铤具有下列优点：1）用较少的钻铤满足所需钻压的要求，减少钻铤，也可减少起下钻时连接钻铤的时间；2）高了钻头附近钻柱的刚度，有利于改善钻头工况；3）铤和井壁的间隙较小，可减少连接部分的疲劳破坏；4）利于放斜。

第二章溢流的检测尽早发现溢流显示是井控技术的关键环节。

从打开油气层到完井，要注重观察井口和钻井液罐液面的变化.”因此，准确、有效地进行溢流的检测是实施井控的首要前提。

在现场施工中，溢流的检测通常分三步进行。

第一，在钻井设计时进行的溢流检测，即对邻近井的资料进行分析对比，表明可能遇到的异常压力地层、含酸性气体（H2S）地层、地质情况复杂的地层或漏失层。

第二，钻井过程中根据井上的直接或间接显示，判断井内地层压力增加或者钻井液静液压力减少，可能发生溢流。

第三，钻井过程中通过观察或判断溢流的显示，表明地层流体侵入井内，已发生溢流。

溢流的发生、发展是有一个过程的，对于潜在的或即将发生的溢流。

钻井人员应密切监控井下的情况，并且考虑和预测可能出现井控问题。

有准备的钻井人员应能够迅速发现井内异常情况，有效地把溢流、地面压力及井控的各种困难减到最小程度。

地层压力的增加或静液压力的减少，必然导致地层压力大于钻井液静液压力，这是溢流的最直接的警告信号，地层流体向井内流动及各种显示也就是溢流的具体显示。

认识与判断这些显示通常需要用关井或把流体从井场分流排出的办法。

若溢流预兆或显示没有及时发现和有效的控制，就可能出现溢流和井喷事故。

因此，钻井人员应做到以下几点：①熟悉各种溢流的原因；②认识溢流的发生、发展过程；③使用适当的设备和技术来检测意外的液柱压力减少；④使用适当的设备和技术来检测可能出现的地层压力增加；⑤能够正确识别静液压力与地层压力之间失衡的各种显示；⑥能够对溢流采取有效控制措施。

第一节溢流的迹象地层流体进入井内，在地面上会从各个方面显示出来。

认真观察和监视这些显示，就能及时的发现溢流。

一、钻井液量的增加地层流体侵入井内，而且变成钻井液循环系统中的一部分时，钻井液量就会增加。

这是发现井内侵入流体的一个可靠、确切的信号，通常需用钻井液罐液面指示器或流量检查来加以确认。

对于不同地层，地层流体进入井内的情况有所不同，钻井液量的增加速度也有所不同。

第二节钻柱一、钻柱的作用与组成二、钻柱的工作状态与受力分析三、钻柱设计一、钻柱的组成与作用（一）钻柱的组成钻柱(Drilling String)是水龙头以下、钻头以上钢管柱的总称。

它包括方钻杆(Square Kelly)、钻杆(Drill Pipe)、钻挺(Drill Collar)、各种接头(Joint)及稳定器(Stabilizer)等井下工具。

(一)钻柱组成(一）钻柱的组成钻柱是钻头以上，水龙头以下部分的钢管柱的总称.它包括方钻杆、钻杆、钻挺、各种接头(Joint)及稳定器等井下工具。

（二）钻柱的作用(见动画)(1)提供钻井液流动通道；(2)给钻头提供钻压；(3)传递扭矩；(4)起下钻头；(5)计量井深；(6)观察和了解井下情况(钻头工作情况、井眼状况、地层情况)；(7)进行其它特殊作业（取芯、挤水泥、打捞等）；(8)钻杆测试(Drill-Stem Testing),又称中途测试。

1. 钻杆(1)作用：传递扭矩和输送钻井液，延长钻柱。

(2)结构：管体+接头，由无缝钢管制成。

1. 钻杆(3)连接方式及现状：a.细丝扣连接，对应钻杆为有细扣钻杆。

b.对焊连接，对应钻杆为对焊钻杆。

1. 钻杆(4)管体两端加厚方式：常用的加厚形式有内加厚(a)、外加厚(b)、内外加厚(c)三种.(a) (b) (c)（5）规范壁厚：9 ～11mm 外径：长度：根据美国石油学会(American Petroleum Institute,简称API)的规定，钻杆按长度分为三类："21,"21 ,"21,"87 ,835139.70 ,500.127 430.1144101.60390.88 273.00 230.60第一类 5.486～6.706米(18～22英尺)；第二类8.230～9.144米(27～30英尺); 第三类11.582～13.716米(38～45英尺)。

常用钻杆规范（内径、外径、壁厚、线密度等）见表2-12（6）钢级与强度钻 杆 钢 级物 理 性 能D E95（X）105（G）135（S）MPa379.21517.11655.00723.95930.70最小屈服强度lb/in2550007500095000105000135000 MPa586.05723.95861.85930.791137.64最大屈服强度lb/in285000105000125000135000165000 MPa655.00689.48723.95792.90999.74最小抗拉强度lb/in295000100000105000115000145000钢级：钻杆钢材等级，由钻杆最小屈服强度决定。

钻柱工作状态及受力分析一、钻柱的工作状态在钻井过程中，钻柱主要是在起下钻和正常钻进这两种条件下工作。

在起下钻时，整个钻柱被悬挂起来，在自重力的作用下，钻柱处于受拉伸的直线稳定状态。

实际上，井眼并非是完全竖直的，钻柱将随井眼倾斜和弯曲。

在正常钻进时，部分钻柱（主要是钻铤）的重力作为钻压施加在钻头上，使得上部钻柱受拉伸而下部钻柱受压缩。

在钻压小和直井条大钻压，则会出现钻柱的第一次弯曲或更多次弯曲（图1）。

目前，旋转钻井所用钻压一般都超过了常用钻铤的临界压力值，如果不采取措施，下部钻柱将不可避免地发生弯曲。

在转盘钻井中，整个钻柱处于不停旋转的状态，作用在钻柱上的力，除拉力和压力外，还有由于旋转产生的离心力。

离心力的作用有可能加剧下部钻柱的弯曲变形。

钻柱上部的受拉伸部分，由于离心力的作用也可能呈现弯曲状态。

在钻进过程中，通过钻柱将转盘扭矩传送给钻头。

在扭矩的作用下，钻柱不可能呈平面弯曲状态，而是呈空间螺旋形弯曲状态。

根据井下钻柱的实际磨损情况和工作情况来分析，钻柱在井眼内的旋转运动形式可能是自转，钻柱像一根柔性轴，围绕自身轴线旋转；也可能是公转，钻柱像一个刚体，围绕着井眼轴线旋转并沿着井壁滑动；或者是公转与自转的结合及整个钻柱或部分钻柱做无规则的旋转摆动。

从理论上讲，如果钻柱的刚度在各个方向上是均匀一致的，那么钻柱是哪种运动形式取决于外界阻力（如钻井液阻力、井壁摩擦力等）的大小，但总以消耗能量最小的运动形式出现。

因此，一般认为弯曲钻柱旋转的主要形式是自转，但也可能产生公转或两种运动形式的结合，既有自转，也有公转。

在钻柱自转的情况下，离心力的总和等于零，对钻柱弯曲没有影响。

这样，钻柱弯曲就可以简化成不旋转钻柱弯曲的问题。

在井下动力钻井时，钻头破碎岩石的旋转扭矩来自井下动力钻具，其上部钻柱一般是不旋转的，故不存在离心力的作用。

另外，可用水力荷载给钻头加压，这就使得钻柱受力情况变得比较简单。

二、钻柱的受力分析钻柱在井下受到多种荷载（轴向拉力及压力、扭矩、弯曲力矩）作用，在不同的工作状态下，不同部位的钻柱的受力的情况是不同的。

石油工程概论复习重点—钻井部分题型：名词解释(20分)；判断题(20分) ；简答题(60分)绪论1、 石油的定义：一种以液态形式存在于地下岩石孔隙中的可燃性有机矿产，是以碳-氢化合物为主体的复杂混合物。

没有确定的化学成分和物理常数。

又称原油。

2、 天然气的定义：与石油有相似产状的、通常以烃类为主的气体，指油田气、气田气、凝析气和煤层气。

甲烷成分CH4>80%3、 石油工程的定义：石油工程是根据油气和储层特性建立适宜的流动通道并优选举升方法，经济有效地将深埋于地下油气从油气藏中开采到地面所实施的一系列工程和工艺技术的总称。

包括油藏、钻井、采油和石油地面工程等4、 石油工程的任务：勘探发现具有工业油气流的含油气构造；制定合理的开发方案；进行合理的钻井设计和科学的钻井施工；制定采油工程方案，确定采油工艺技术；开发的动态监测与开发调整；采取有效措施，提高原油采收率5、 石油工程的目标：经济有效地提高油田产量和原油采收率第一章 岩石的工程力学性质1、 岩石的类型：根据成因分为三类：岩浆岩、沉积岩、变质岩。

钻井中常遇到的是沉积岩2、 岩石各向异性的概念：如果物体的某一性质随方向的不同而不同,则称物体具有各向异性岩石一般具有各向异性的性质。

如在垂直于或平行于层理面的方向上，岩石的力学性质（弹性、强度等）有较大的差异。

岩石的各向异性性质是由岩石的构造特点所决定的。

结晶矿物的定向排列、层理、片理、节理等使得岩石具有各向异性的特点。

3、 不均质性: 如果物体中不同部分的物理、化学性质不同，称该物体是不均质的。

4、 强度：岩石在外力作用下发生破坏时所承受的最大应力5、 抗压强度—岩石单纯受压缩应力破坏时的强度6、 岩石的硬度是岩石抵抗其它物体表面压入或侵入的能力7、 硬度与抗压强度区别：前者只是固体表面的局部对另一物体压入或侵入时的阻力，而后者则是固体抵抗固体整体破坏时的阻力。

％地质储量采出的油气总量油气采收率＝100前者反映岩石颗粒的硬度，其对钻进过程中工具的磨损起重大影响；后者反映岩石的组合硬度，其对钻进时岩石破碎速度起重大影响8、 塑性系数：岩石破碎前耗费的总功AF 与岩石破碎前弹性变形功AE 的比值9、 应力应变曲线：主要掌握塑脆性10、 影响岩石力学性质的因素：岩石结构；井底各种压力；载荷性质的影响11、 岩石可钻性：指岩石破碎的难易程度，可以理解为在一定的钻头规格、类型及钻井工艺条件下岩石抵抗钻头破碎的能力。

第二章定向井的设计2.1 定向井设计的准备2.1.1 定向井基本技术术语钻井工程师首先必须熟练定向井中的一些术语。

(1) 造斜点，Kick-Off Point 或 K.Ｏ.P，即井眼开始从垂直井段倾斜的起点。

(2) 井斜角，Inclination或INC，即井眼某一点的轴线的切线与铅直线之间的夹角。

(3) 方位角是表示井眼偏斜的方向，它是指井眼轴线在水平面的投影的方向与正北方向之间的夹角。

(4) 井斜变化率，指单位长度（100英尺或30米）内井斜角的变化值，而单位长度内方位角变化值则称为方位变化率。

(5) 垂深(True Vertical Depth)，TVD，深度零点到测点水平面的距离。

(6) 闭合距和闭合方位，闭合距指水平面上测点到井口的距离；闭合方位即在水平投影图上，测点与井口联线与正北方向的夹角(7) Lead Angle，导角或方位提前角，预计造斜时的方向线与靶点方向线(目标方向)的夹角。

2.1.2 作业者应提供的设计资料(1) 井名、数量、地区；(2) 井的垂深；(3) 水平位移与方位；(4) 靶区描述与限制；(5) 井眼尺寸与套管程序；(6) 泥浆程序；(7) 邻井位置及可能的测斜数据；(8) 邻井的钻井资料；(9) 钻井承包商的名称及钻机号；(10) 钻杆描述(11) 钻铤及加重钻杆的资料；(12) 泵型号、马力、缸套尺寸、冲程及额定泵压等；(13) 工具运输和人员计划；(14) 能提供的通讯；(15) 承包商及作业者代表的名字与电话；(16) 钻井工具的最小井径；(17) 定向钻井人员的食宿；(18) 狗腿严重度限制；(19) 轨迹测量方式；(20) 任何其他有关情况。

2.1.3 服务公司应提供的设计资料(1) 一份(或几份)定向井设计图；(2) 服务公司计划提供的工具及设备清单；(3) 非磁钻铤的要求；(4) 磁偏角；(5) 推荐的测量方式；(6) 总体定向钻井方案；(7) 责任定向井工程师的名字、地址及电话；(8) 准备使用的测量计算方法；(9) 人员、设备的运输计划。

钻柱的主要功用1. 引导和支撑钻井作业钻柱是一种用于引导和支撑钻井作业的工具。

在油气勘探和开发过程中，通过钻井作业将钻头沿着井孔逐渐向地下深入，以获取地质信息、采集样品或开采油气资源。

钻柱作为连接钻头和地面设备的重要组成部分，具有以下几个主要功用：a. 传递扭矩和推力钻柱能够传递地面设备所提供的旋转扭矩和推力到钻头，实现对地层的切削和进给。

在旋转时，通过旋转传动装置将旋转动力传递给钻柱，使其带动钻头进行切削；而在进给时，则通过推进装置将推力传递给钻柱，使其向下推进。

b. 支撑井壁钻柱与井壁之间形成一定的间隙，并通过润滑剂来减小与井壁的摩擦。

这种设计可以使得钻柱在旋转和进给过程中能够顺利地穿过井壁，并支撑起井壁，防止井壁塌陷。

c. 传递泥浆和工具钻柱内部通道可以传递泥浆和各种工具。

泥浆是钻井过程中的重要介质，它通过钻柱的内部通道进入钻头，冲刷并带走切削产物，同时冷却和润滑钻头。

钻柱还可以传递各种工具，如测井仪器、录井仪器等，用于获取地质信息或进行其他相关操作。

d. 承受地层压力在钻井作业过程中，地层会对钻柱施加一定的压力。

这些压力包括地层自身的重力、地层岩石的应力以及地层流体的压力等。

钻柱需要具备足够的强度和刚度来承受这些压力，并保证作业的安全进行。

2. 分类和结构根据用途和结构特点的不同，钻柱可以分为不同类型：a. 钢丝绳钻柱钢丝绳钻柱由多股金属丝绳编织而成，其特点是轻便、柔软。

它主要用于浅层钻井作业，如水井钻探、地质勘探等。

由于其柔软性，钢丝绳钻柱在深井作业中的承载能力较低。

b. 钻杆钻柱钻杆钻柱由多节钻杆连接而成，其特点是刚性好、承载能力大。

它主要用于深井油气勘探和开发作业。

在实际应用中，通常会根据作业需求选择合适的材料和连接方式，以提高钻柱的强度和耐腐蚀性能。

c. 钢管钻柱钢管钻柱由多段无缝或焊接的钢管组成，其特点是刚性好、承载能力大、耐腐蚀性能好。

它主要用于特殊环境下的油气勘探和开发作业，如海洋油气勘探、高温高压井等。
