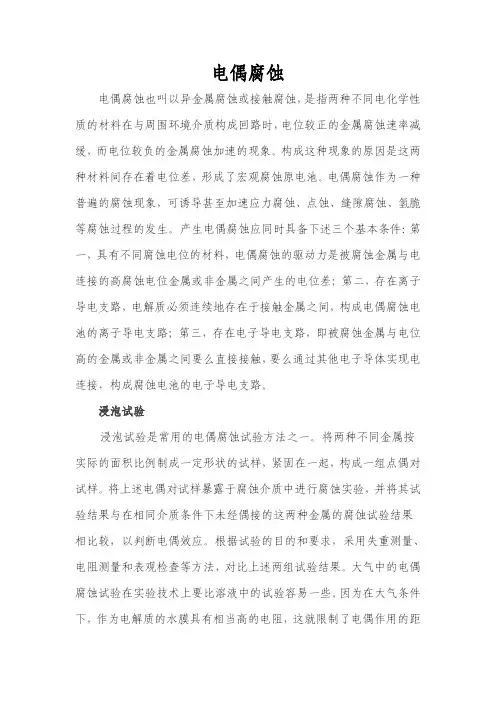

金属材料的电偶腐蚀综述

电偶腐蚀电偶腐蚀也叫以异金属腐蚀或接触腐蚀，是指两种不同电化学性质的材料在与周围环境介质构成回路时，电位较正的金属腐蚀速率减缓，而电位较负的金属腐蚀加速的现象。

构成这种现象的原因是这两种材料间存在着电位差，形成了宏观腐蚀原电池。

电偶腐蚀作为一种普遍的腐蚀现象，可诱导甚至加速应力腐蚀、点蚀、缝隙腐蚀、氢脆等腐蚀过程的发生。

产生电偶腐蚀应同时具备下述三个基本条件：第一，具有不同腐蚀电位的材料，电偶腐蚀的驱动力是被腐蚀金属与电连接的高腐蚀电位金属或非金属之间产生的电位差；第二，存在离子导电支路，电解质必须连续地存在于接触金属之间，构成电偶腐蚀电池的离子导电支路；第三，存在电子导电支路，即被腐蚀金属与电位高的金属或非金属之间要么直接接触，要么通过其他电子导体实现电连接，构成腐蚀电池的电子导电支路。

浸泡试验浸泡试验是常用的电偶腐蚀试验方法之一。

将两种不同金属按实际的面积比例制成一定形状的试样，紧固在一起，构成一组点偶对试样。

将上述电偶对试样暴露于腐蚀介质中进行腐蚀实验，并将其试验结果与在相同介质条件下未经偶接的这两种金属的腐蚀试验结果相比较，以判断电偶效应。

根据试验的目的和要求，采用失重测量、电阻测量和表观检查等方法，对比上述两组试验结果。

大气中的电偶腐蚀试验在实验技术上要比溶液中的试验容易一些。

因为在大气条件下，作为电解质的水膜具有相当高的电阻，这就限制了电偶作用的距离，从而限制了相对面积作用，即使是最不相容的金属，电偶作用也仅限于对接触线附近的5~6mm处。

电位测量电位测量包括电偶对中各个金属本身的自然腐蚀电位测量、偶对金属的电位差测量和金属偶接后的电偶电对测量。

电位测量是研究电偶腐蚀的重要手段，测试简单易行。

不同金属在接近实际使用介质条件下所测得的稳定开路电位的高低，标志着它们在该特定环境下相对的热力学稳定性。

因此，可根据开路电位的测量结果，预测不同金属偶接后的电偶效应。

在某些情况下，按金属在特定介质中稳定电极电位排列的电偶序中两种金属之间间隔远近来大致表征电偶效应的相对大小。

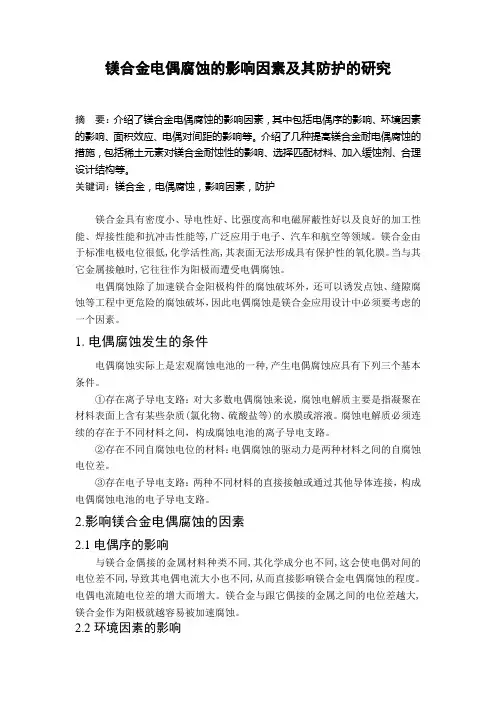

镁合金电偶腐蚀的影响因素及其防护的研究摘要：介绍了镁合金电偶腐蚀的影响因素，其中包括电偶序的影响、环境因素的影响、面积效应、电偶对间距的影响等。

介绍了几种提高镁合金耐电偶腐蚀的措施，包括稀土元素对镁合金耐蚀性的影响、选择匹配材料、加入缓蚀剂、合理设计结构等。

关键词：镁合金，电偶腐蚀，影响因素，防护镁合金具有密度小、导电性好、比强度高和电磁屏蔽性好以及良好的加工性能、焊接性能和抗冲击性能等,广泛应用于电子、汽车和航空等领域。

镁合金由于标准电极电位很低,化学活性高,其表面无法形成具有保护性的氧化膜。

当与其它金属接触时,它往往作为阳极而遭受电偶腐蚀。

电偶腐蚀除了加速镁合金阳极构件的腐蚀破坏外，还可以诱发点蚀、缝隙腐蚀等工程中更危险的腐蚀破坏，因此电偶腐蚀是镁合金应用设计中必须要考虑的一个因素。

1.电偶腐蚀发生的条件电偶腐蚀实际上是宏观腐蚀电池的一种,产生电偶腐蚀应具有下列三个基本条件。

①存在离子导电支路：对大多数电偶腐蚀来说，腐蚀电解质主要是指凝聚在材料表面上含有某些杂质(氯化物、硫酸盐等)的水膜或溶液。

腐蚀电解质必须连续的存在于不同材料之间，构成腐蚀电池的离子导电支路。

②存在不同自腐蚀电位的材料：电偶腐蚀的驱动力是两种材料之间的自腐蚀电位差。

③存在电子导电支路：两种不同材料的直接接触或通过其他导体连接，构成电偶腐蚀电池的电子导电支路。

2.影响镁合金电偶腐蚀的因素2.1电偶序的影响与镁合金偶接的金属材料种类不同,其化学成分也不同,这会使电偶对间的电位差不同,导致其电偶电流大小也不同,从而直接影响镁合金电偶腐蚀的程度。

电偶电流随电位差的增大而增大。

镁合金与跟它偶接的金属之间的电位差越大,镁合金作为阳极就越容易被加速腐蚀。

2.2环境因素的影响环境中各种因素对镁合金电偶腐蚀性能的影响是不同的。

目前,镁合金的使用环境主要是大气、海水和工业环境。

镁合金在大气中的腐蚀主要取决于空气的湿度和污染程度。

镁合金在海洋大气环境(如青岛)中的初期电偶腐蚀速度要高于其在城市工业大气(如武汉)中的初期电偶腐蚀速度。

金属材料的电偶腐蚀及其防护技术研究进展摘要：金属材料腐蚀现象随处可见，电偶腐蚀是金属材料的一种特殊腐蚀形式，不仅会导致金属材料使用寿命下降，加快金属构件失效，还会引发其他一系列局部腐蚀行为，具有严重的破坏性。

本文主要对金属材料电偶腐蚀问题及其防护技术进行了总结，为电偶腐蚀防护技术研究提供了新方向。

关键词：金属材料；电偶腐蚀问题；防护技术；研究新方向引言在日常生活中金属材料的腐蚀随处可见，腐蚀不仅影响能源科技、医疗器械、国防安全以及一系列新兴产业的发展等，也造成严重的经济损失和带来不可忽视的安全危害。

据统计，我国每年因腐蚀问题造成的经济损失约占全国GDP的3%。

因此，研究金属材料的腐蚀问题，探索金属材料的防腐新技术具有重要现实意义。

一、异种材料电偶腐蚀研究钢结构桥梁、船舶、风电行业中结构轻量化设计广受欢迎，特别是航空航天领域对轻质铝合金、钛合金以及碳纤维增强复合材料等应用广泛，电偶腐蚀是导致连接结构件或复合材料损伤的主要原因之一。

近年来，一些新型研究方法如丝束电极技术（WBE）、扫描振动参比电极（SVET）、扫描开尔文探针技术（SKP）等微区电化学测量技术被运用到电偶腐蚀实验研究中。

利用扫描开尔文探针技术测量AZ91D镁合金与不同偶对材料表面电位变化来研究镁合金电偶对在盐雾实验中电偶腐蚀规律，结果发现电偶腐蚀区域主要集中AZ91D镁合金的一侧，电偶腐蚀效应与偶对材料电位差成正比关系，材料表面腐蚀产物的积累覆盖对基体材料腐蚀起到一定保护作用。

相比于传统电化学测试方法，微区电化学测量技术可以得到准确、详细的局部区域电偶腐蚀情况，有利于从微观层次了解电偶腐蚀机理。

采用有限元或边界元分析等数值模拟仿真技术，建立电偶腐蚀预测模型，分析金属或合金材料间接触区域的电偶腐蚀行为。

采用电化学方法研究在1mol/L盐酸溶液中碳钢端板材料（20MnCr5、42CrMo4和32CrMoV13）与3种低合金钢螺栓（M12、M16和M20）的电偶腐蚀行为，并对端板与螺栓构件接触区的腐蚀参数进行数值模拟分析，可预测设备零部件使用寿命。

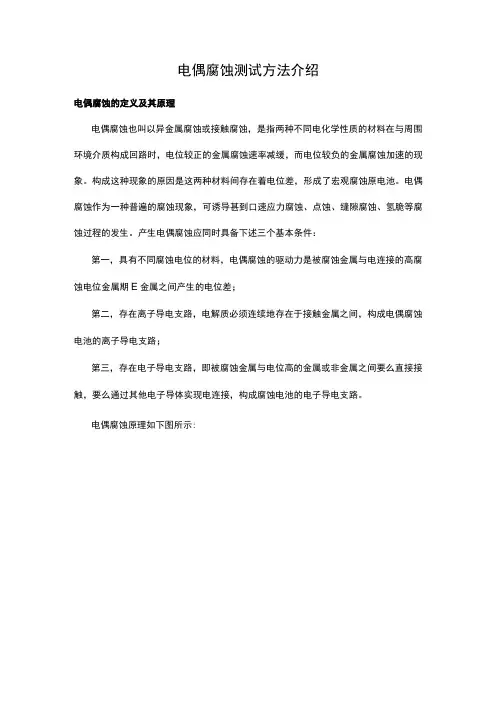

电偶腐蚀测试方法介绍电偶腐蚀的定义及其原理电偶腐蚀也叫以异金属腐蚀或接触腐蚀，是指两种不同电化学性质的材料在与周围环境介质构成回路时，电位较正的金属腐蚀速率减缓，而电位较负的金属腐蚀加速的现象。

构成这种现象的原因是这两种材料间存在着电位差，形成了宏观腐蚀原电池。

电偶腐蚀作为一种普遍的腐蚀现象，可诱导甚到口速应力腐蚀、点蚀、缝隙腐蚀、氢脆等腐蚀过程的发生。

产生电偶腐蚀应同时具备下述三个基本条件：第一，具有不同腐蚀电位的材料，电偶腐蚀的驱动力是被腐蚀金属与电连接的高腐蚀电位金属期E金属之间产生的电位差；第二，存在离子导电支路，电解质必须连续地存在于接触金属之间，构成电偶腐蚀电池的离子导电支路；第三，存在电子导电支路，即被腐蚀金属与电位高的金属或非金属之间要么直接接触，要么通过其他电子导体实现电连接，构成腐蚀电池的电子导电支路。

电偶腐蚀原理如下图所示:图1电偶腐蚀原理示意图电偶腐蚀测试的意义及应用领域电偶腐蚀存在于众多的工业装置和工程结构中，它是一种最普遍的局部腐蚀类型。

轮船、飞机、汽车等许多交通工具都存在着异种金属的相互接触，都会引起程度不同的电偶腐蚀。

电偶腐蚀甚至存在于电子和微电子装备中，它们在临界湿度以上及腐蚀性大气环境下工作时，许多铜导线、镀金、镀银件与焊锡相接触而产生严重的电偶腐蚀。

纽约著名的自由女神铜像内部的钢铁支架发生的严重腐蚀就是因为发生了电偶腐蚀，许多钢铁支架锈蚀得只剩下原来的一半，抑钉也已脱落；同时在潮湿空气、酸雨等作用下，铜皮外衣也被腐蚀得比原先薄了许多。

据报道，各军兵种的军事装备由于电偶腐蚀，破坏了它们的可靠性，导致电子装备的早期失效，直接影响乃至丧失它们的作战能力。

在某些情况下，两种不同的金属虽然没有直接接触，在意识不到的情况下也有引起电偶腐蚀的可能。

例如循环冷却系统中的铜零件，由于腐蚀下来的铜离子可通过扩散在碳钢设备表面上沉积,沉积下的疏松的铜粒子与碳钢之间便形成了微电偶腐蚀电池，结果引起了碳钢设备严重的局部腐蚀。

铝合金车身上防电偶腐蚀施工设计综述作者—胡婷应用化学0881班【中文摘要】处于自然环境中的铝合金材料，由于在其表面能形成一层致密的氧化膜，该氧化膜能够阻止氧气及其它气体、液体的侵人而腐蚀[5].一旦该氧化膜被损坏，在大多数环境中它能够较快地进行自我修复，即优异的自防腐性能。

又由于铝合金是目前汽车轻量化的一个重要途径，因而被越来越多地应用于汽车车身中。

钢、铝接触，并处于潮湿的环境时，便不可避免地发生此种腐蚀。

在腐蚀施工设计中，往往需要结合在实际介质中的腐蚀电位和可能掌握的极化曲线特征作出判断，并作必要的实际测定和验证。

【关键词】电偶腐蚀腐蚀微电池氧化膜铝合金腐蚀施工设计On the aluminum alloy automobile body against galvanic corrosion executive project summarizesAuthor - Hu Tingapplied chemistry 0881 class of【English abstract】Is in the natural environment the aluminum alloy material, because forms compact oxide film in its surface energy, this oxide film can prevent the oxygen and other gas, the liquid invades the human to corrode. Once this oxide film is damaged, it can carry on the self-repair quickly in the majority environment, namely outstanding from antiseptic property. Also because the aluminum alloy is a present automobile lightweight important way, thus more and more is applied in the automobile body. When the steel, the aluminum contact, punish at the same time in the moist environment, then inevitably has this kind of corrosion. In the corrosion executive project, often needs to unify the polarization curve characteristic which the corrosion potential and possibly grasps in the actual medium to make the judgment, and makes the essential actual determination and the confirmation. In the corrosion process, along with the condition change, the metal couple foreword has the possibility to change, even presents the polarity to reverse.【key word 】Galvanic corrosion Corrodes the microcell oxide film aluminum alloycorrosion executive project1.防电偶腐蚀施工理1.1 原理当两种或两种以上不同电极电位的金属处于腐蚀介质内相互接触腐蚀或双金属腐蚀。

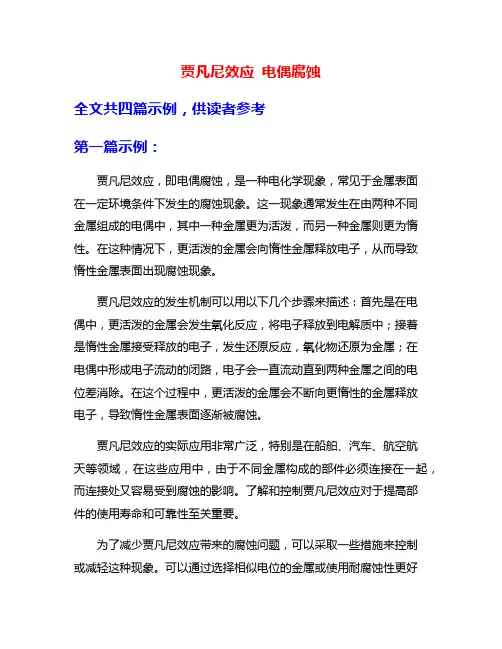

贾凡尼效应电偶腐蚀全文共四篇示例，供读者参考第一篇示例：贾凡尼效应，即电偶腐蚀，是一种电化学现象，常见于金属表面在一定环境条件下发生的腐蚀现象。

这一现象通常发生在由两种不同金属组成的电偶中，其中一种金属更为活泼，而另一种金属则更为惰性。

在这种情况下，更活泼的金属会向惰性金属释放电子，从而导致惰性金属表面出现腐蚀现象。

贾凡尼效应的发生机制可以用以下几个步骤来描述：首先是在电偶中，更活泼的金属会发生氧化反应，将电子释放到电解质中；接着是惰性金属接受释放的电子，发生还原反应，氧化物还原为金属；在电偶中形成电子流动的闭路，电子会一直流动直到两种金属之间的电位差消除。

在这个过程中，更活泼的金属会不断向更惰性的金属释放电子，导致惰性金属表面逐渐被腐蚀。

贾凡尼效应的实际应用非常广泛，特别是在船舶、汽车、航空航天等领域，在这些应用中，由于不同金属构成的部件必须连接在一起，而连接处又容易受到腐蚀的影响。

了解和控制贾凡尼效应对于提高部件的使用寿命和可靠性至关重要。

为了减少贾凡尼效应带来的腐蚀问题，可以采取一些措施来控制或减轻这种现象。

可以通过选择相似电位的金属或使用耐腐蚀性更好的金属来减少金属之间的电位差，从而降低贾凡尼效应的发生。

可以在金属表面涂覆保护层，例如喷涂防护漆或热浸镀锌等方法，来隔离金属与电解质的接触，减少金属表面的腐蚀。

定期检查和维护金属部件，及时发现并处理潜在的腐蚀问题也是防止贾凡尼效应的关键。

通过定期检测部件的表面状况，及时清除腐蚀物质以及修复受损的部件，可以有效延长金属部件的使用寿命，并确保设备的正常运行。

贾凡尼效应是一种常见的金属腐蚀现象，特别是在多金属环境下。

了解该现象的发生机制以及采取相应的控制措施对于减少金属腐蚀问题至关重要。

只有通过有效的预防和维护措施，才能确保金属部件的长期可靠运行，延长设备的使用寿命。

希望通过本文的介绍，读者可以更深入地了解贾凡尼效应的影响以及如何有效地避免和控制该现象。

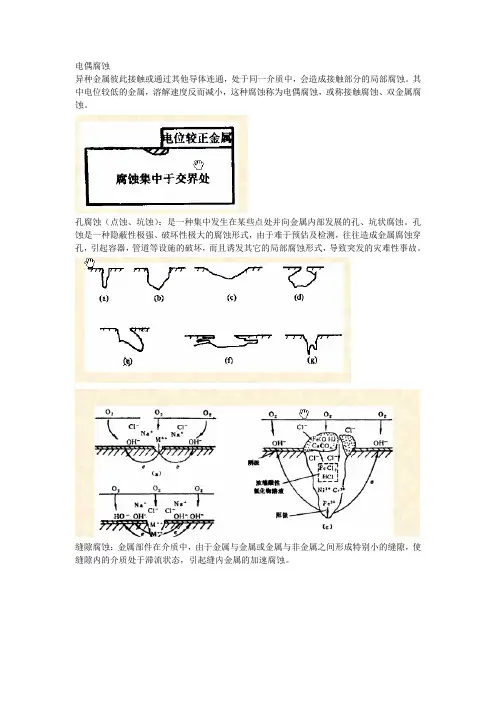

电偶腐蚀
异种金属彼此接触或通过其他导体连通，处于同一介质中，会造成接触部分的局部腐蚀。

其中电位较低的金属，溶解速度反而减小，这种腐蚀称为电偶腐蚀，或称接触腐蚀、双金属腐蚀。

孔腐蚀（点蚀、坑蚀）：是一种集中发生在某些点处并向金属内部发展的孔、坑状腐蚀。

孔蚀是一种隐蔽性极强、破坏性极大的腐蚀形式，由于难于预估及检测，往往造成金属腐蚀穿孔，引起容器，管道等设施的破坏，而且诱发其它的局部腐蚀形式，导致突发的灾难性事故。

缝隙腐蚀：金属部件在介质中，由于金属与金属或金属与非金属之间形成特别小的缝隙，使缝隙内的介质处于滞流状态，引起缝内金属的加速腐蚀。

沿晶腐蚀：腐蚀沿着金属或者合金的晶粒边界或其它的邻近区域发展，晶粒本身腐蚀很轻微，这种腐蚀称为沿晶腐蚀，又叫做晶间腐蚀。

选择性腐蚀：合金在腐蚀过程中，腐蚀介质不是按合金的比例侵蚀，而是发生了其中某种成分的选择性溶解，使合金的机械强度下降，这种腐蚀形态称之为成分选择性腐蚀，或称为选择性腐蚀。

腐蚀疲劳：金属在腐蚀介质和交变力共同作用下引起的破坏为腐蚀疲劳。

磨损腐蚀：指在磨损和腐蚀的综合作用下材料发生的加速腐蚀破坏。

有三种表现形式：摩振腐蚀、湍流腐蚀和空泡腐蚀。

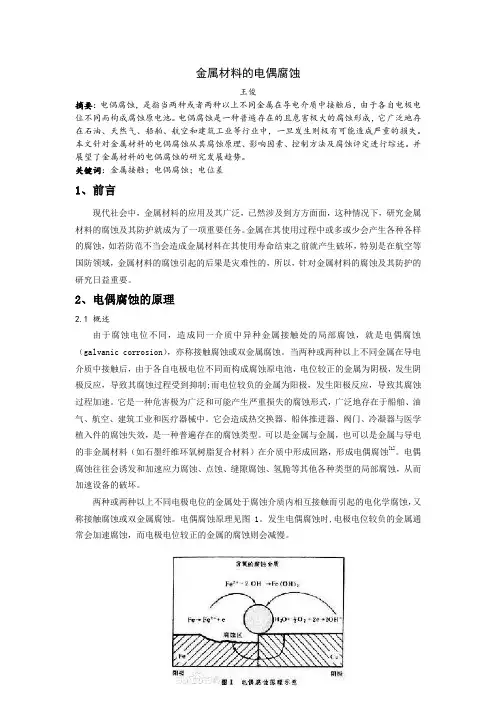

金属材料的电偶腐蚀王俊摘要：电偶腐蚀，是指当两种或者两种以上不同金属在导电介质中接触后，由于各自电极电位不同而构成腐蚀原电池。

电偶腐蚀是一种普遍存在的且危害极大的腐蚀形成，它广泛地存在石油、天然气、船舶、航空和建筑工业等行业中，一旦发生则极有可能造成严重的损失。

本文针对金属材料的电偶腐蚀从其腐蚀原理、影响因素、控制方法及腐蚀评定进行综述。

并展望了金属材料的电偶腐蚀的研究发展趋势。

关键词：金属接触；电偶腐蚀；电位差1、前言现代社会中，金属材料的应用及其广泛，已然涉及到方方面面，这种情况下，研究金属材料的腐蚀及其防护就成为了一项重要任务。

金属在其使用过程中或多或少会产生各种各样的腐蚀，如若防范不当会造成金属材料在其使用寿命结束之前就产生破坏，特别是在航空等国防领域，金属材料的腐蚀引起的后果是灾难性的，所以，针对金属材料的腐蚀及其防护的研究日益重要。

2、电偶腐蚀的原理2.1 概述由于腐蚀电位不同，造成同一介质中异种金属接触处的局部腐蚀，就是电偶腐蚀（galvanic corrosion），亦称接触腐蚀或双金属腐蚀。

当两种或两种以上不同金属在导电介质中接触后，由于各自电极电位不同而构成腐蚀原电池，电位较正的金属为阴极，发生阴极反应，导致其腐蚀过程受到抑制;而电位较负的金属为阳极，发生阳极反应，导致其腐蚀过程加速。

它是一种危害极为广泛和可能产生严重损失的腐蚀形式，广泛地存在于船舶、油气、航空、建筑工业和医疗器械中。

它会造成热交换器、船体推进器、阀门、冷凝器与医学植入件的腐蚀失效，是一种普遍存在的腐蚀类型。

可以是金属与金属，也可以是金属与导电的非金属材料（如石墨纤维环氧树脂复合材料）在介质中形成回路，形成电偶腐蚀[1]。

电偶腐蚀往往会诱发和加速应力腐蚀、点蚀、缝隙腐蚀、氢脆等其他各种类型的局部腐蚀，从而加速设备的破坏。

两种或两种以上不同电极电位的金属处于腐蚀介质内相互接触而引起的电化学腐蚀，又称接触腐蚀或双金属腐蚀。

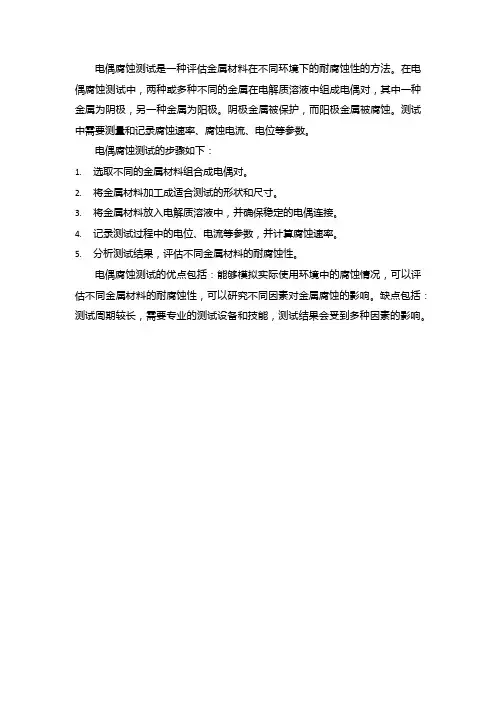

电偶腐蚀测试是一种评估金属材料在不同环境下的耐腐蚀性的方法。

在电偶腐蚀测试中，两种或多种不同的金属在电解质溶液中组成电偶对，其中一种金属为阴极，另一种金属为阳极。

阴极金属被保护，而阳极金属被腐蚀。

测试中需要测量和记录腐蚀速率、腐蚀电流、电位等参数。

电偶腐蚀测试的步骤如下：
1.选取不同的金属材料组合成电偶对。

2.将金属材料加工成适合测试的形状和尺寸。

3.将金属材料放入电解质溶液中，并确保稳定的电偶连接。

4.记录测试过程中的电位、电流等参数，并计算腐蚀速率。

5.分析测试结果，评估不同金属材料的耐腐蚀性。

电偶腐蚀测试的优点包括：能够模拟实际使用环境中的腐蚀情况，可以评估不同金属材料的耐腐蚀性，可以研究不同因素对金属腐蚀的影响。

缺点包括：测试周期较长，需要专业的测试设备和技能，测试结果会受到多种因素的影响。

金属材料腐蚀及表面处理技术研究综述摘要：腐蚀和磨损是金属材料的2种主要耗损方式。

其中，腐蚀通过一系列化学及电化学反应破坏材料原有的力学性能、电学性能等；腐蚀往往具有潜伏性和隐蔽性，需要通过一定时间才能反映出来，但金属材料腐蚀后带来的危害和损失巨大且不可逆。

随着人类科技的进步，为能在严苛环境条件下保障金属材料能长久地使用，如何提高材料的耐腐蚀及耐磨损性就成为了当下研究的热点。

基于此，文章主要分析了金属材料腐蚀及表面处理技术。

关键词：金属材料；腐蚀；表面处理技术1腐蚀原理1.1点蚀理论点蚀是一种局部性腐蚀形式，其主要理论有以下几种：（1）电化学理论。

点蚀是由于金属表面存在局部电池，形成阳极和阴极，引起电化学反应而发生的腐蚀。

（2）缺陷理论。

点蚀是由金属表面的缺陷（如气孔、夹杂、晶界等）引起的。

（3）电导率差异理论。

点蚀是由于金属表面存在电导率差异，形成微电池而发生的腐蚀。

（4）流体动力学理论。

点蚀是由于流体在金属表面形成局部的高速流动，导致局部腐蚀。

1.2电偶腐蚀电偶腐蚀是指两种不同金属或合金在电解质溶液中接触产生电池效应而引起的腐蚀。

其中一个金属或合金作为阳极，发生氧化反应，而另一个金属或合金作为阴极，发生还原反应。

电解质溶液中的离子流动使得阳极金属溶解，阴极金属则得到保护。

电偶腐蚀是一种常见的腐蚀形式，例如在海水中铝与铁的接触会引起铝的腐蚀。

1.3晶间腐蚀晶间腐蚀是指金属材料晶界处的腐蚀现象，通常是由于晶界处的缺陷或杂质导致的。

晶间腐蚀会导致金属材料的强度和韧性下降，甚至引起材料的断裂。

晶间腐蚀常见于一些不锈钢和高温合金等材料，在一些特定的环境条件下，如高温、含氯离子的介质中容易发生晶间腐蚀。

晶间腐蚀的防治通常需要采取合适的材料选择、合理的加工工艺和适当的防护措施。

2金属材料防护技术的应用2.1电镀镍、化学镀镍和多层镀镍的原理及对比电镀镍广泛地用作金属材料的镀层，也用作镀金镀银的扩散阻挡层。

其制备原理是将待镀金属作为阴极，金属镍作为阳极，以含镍盐溶液作为电解液，在外接电源的作用下，镍盐在待镀金属上析出镍层。

金属材料在发动机冷却水中的电偶腐蚀研究
这篇研究主要讨论了金属材料在发动机冷却水中的电偶腐蚀问题。

研究人员对冷却水中不同金属的腐蚀行为进行了分析，并研究了其产生的原因和影响因素。

首先，研究人员测定了不同金属在冷却水中的腐蚀电位，并通过电化学测试确定了这些金属的腐蚀速率。

结果显示，在冷却水中，铝、钛、锌、镁等金属的腐
蚀速率较快，而不锈钢、铜和铅的腐蚀速率相对较慢。

其次，研究人员探讨了金属腐蚀的原因。

通过扫描电子显微镜分析和能谱分析，研究人员发现，金属腐蚀主要是由于电解质的存在和金属表面的缺陷所引起的。

金属表面的缺陷会使腐蚀电位降低，从而促进腐蚀的发生。

此外，冷却水中的离子、溶解氧等因素也会影响金属的腐蚀行为。

最后，研究人员探讨了金属腐蚀的影响因素。

结果显示，冷却水的pH值、温度、流速和添加剂等因素都会对金属的腐蚀行为产生影响。

在这些影响因素中，添加剂的种类和浓度是最为重要的因素之一，可以通过控制添加剂的种类和浓度来
减缓金属的腐蚀速率。

总之，这篇研究对金属材料在发动机冷却水中的电偶腐蚀问题进行了深入探讨，为相关领域的研究提供了重要的参考。

电偶腐蚀寿命-概述说明以及解释1.引言1.1 概述:电偶腐蚀是工业生产中常见的问题，指的是在两种不同金属或合金直接接触的环境中，由于电化学反应造成的一种腐蚀现象。

电偶腐蚀不仅会损坏设备和构件，还可能导致系统运行故障，甚至影响工业生产的正常进行。

因此，了解电偶腐蚀的定义、影响因素以及延长电偶腐蚀寿命的方法具有重要的意义。

本文将就电偶腐蚀的定义、影响因素和延长寿命的方法进行详细探讨，旨在帮助读者更好地了解电偶腐蚀问题，并提出有效的解决方案，以确保设备和构件的安全运行，延长其使用寿命。

在工业生产中,更好的了解和管理电偶腐蚀问题对提高设备可靠性,降低维修成本,提高设备寿命以及保证工艺安全稳定具有重要意义。

1.2 文章结构本文主要包括三个部分，分别为引言、正文和结论。

在引言部分中，将介绍电偶腐蚀和其寿命相关的基本概念，以及本文的研究目的。

在正文部分中，将分别讨论电偶腐蚀的定义、影响电偶腐蚀寿命的因素以及延长电偶腐蚀寿命的方法。

最后，在结论部分中，将对本文进行总结，强调电偶腐蚀寿命的重要性，并展望未来的研究方向。

整个文章结构清晰有序，希望读者能够通过本文更全面地了解电偶腐蚀及其寿命相关的知识。

1.3 目的：本文旨在探讨电偶腐蚀对系统寿命的影响，并分析影响电偶腐蚀寿命的因素，以及如何通过有效的方法来延长电偶腐蚀的寿命。

通过深入研究电偶腐蚀的定义和相关知识，我们可以更好地了解它对设备和系统的影响，为工程领域的从业者提供更多有益的建议和指导。

希望通过本文的介绍，读者能够加深对电偶腐蚀现象的认识，从而更好地应对和预防相关问题，保障系统的运行和使用寿命。

2.正文2.1 电偶腐蚀的定义电偶腐蚀是指由于金属材料的接触形成电化学电偶并处于不同的电位上，导致电流从一个金属到另一个金属的过程中，在电解质介质中发生的金属腐蚀现象。

在这种情况下，一个金属被作为阳极，另一个金属被作为阴极，阳极金属溶解，而阴极金属则得到保护。

电偶腐蚀的出现主要是由于金属之间的差电位和电解质介质的存在，导致了电流在金属之间流动，从而引起金属的氧化、溶解和腐蚀。

金属电偶腐蚀
金属电偶腐蚀指的是由于电化学反应、化学反应或热力学因素导致的电偶材料表面的腐蚀。

在电偶中，不同材料的电位差会导致电化学反应，当其中一个材料腐蚀时，电位差会变大，从而加快另一个材料的腐蚀速度。

金属电偶腐蚀会导致电偶的失效，降低其可靠性和准确性。

为了减少金属电偶腐蚀的发生，可以采取以下措施：
1. 选择相同材料的电偶组合；
2. 选择合适的保护措施，如涂层、阴极保护等；
3. 控制环境因素，如温度、湿度、气体成分等；
4. 定期检查和维护电偶，避免电偶表面受到化学物质或电气腐蚀的影响；
5. 在电偶使用过程中注意监测和控制电偶电位差的变化，及时采取措施。

电偶腐蚀在薄电解质层下的锌/钢电偶腐蚀的表⾯电位分布摘要：在这项研究中,在相对湿度为60和90%的⼈⼯海⽔中锌/钢电偶腐蚀的表⾯电位和表⾯pH值的变化进⾏了研究。

这个结果是从测量表⾯电位和表⾯的pH值试验中和之后腐蚀实验得出的。

锌和钢表⾯的电位在相对湿度为90%时是很低的(⼩于200 mV)表明全钢的表⾯在阴极保护下的。

另⼀⽅⾯,在相对湿度为60%的情况下,经过⼏天的腐蚀后，锌涂层和钢表⾯的电位差异很⼤(超过500mV)和因此阴极保护仅限于接触⾯区域。

在相对湿度为60%时x射线分析腐蚀样品，得出锌腐蚀产物被堆积在钢表⾯接近接⼝处,相对于其他钢表⾯的区域这⼀区域pH值更低。

随着腐蚀的进⾏得出这样的结论,钢板的镀锌涂层表⾯与海⽔反应⽔解反应溶解出锌离⼦,然后铁表⾯通过氧还原反应显⽰出碱性。

此外,部分钢表⾯覆盖着锌腐蚀产物显⽰出更低的电位，这表明锌腐蚀产物扮演着保护钢不被腐蚀的⾓⾊。

假定这种⾏是关于锌腐蚀产物的吸⽔能⼒和在钢表⾯锌离⼦的吸附能⼒这是由于低的）dxpH值。

? x=I x dR x=（I（x）ρlt1.引⾔：镀锌涂层钢⼀直是在不同的环境中最常见的来保护钢防⽌被腐蚀的⽅法。

镀锌涂层是通过屏蔽效应和电效应来保护钢材的。

屏蔽效应是由于在形成腐蚀发过程中锌涂层和腐蚀产物的形成。

然⽽,当涂层区域被损坏时,⽐如削减和伸展, 当周围的锌涂层被电腐蚀时钢基是被阴极保护。

在⼤⽓腐蚀环境下,在湿⼲燥周期中腐蚀发⽣在⼀层薄的电解质上,限制了应⽤电化学⽅法,现在已经有能研究在钢基上的锌涂层的电效应的⽅法了。

张和Valeriote对钢材薄层的电解质的阴极保护效应进⾏了研究。

该作者已经使⽤探针测量了覆盖着⼀个150um⾄超过1000um厚的电解质膜的锌/钢偶上的电位和电流。

这项研究作为⼀个模型,提供了对电化学腐蚀全⾯的理解。

但是,它没有考虑其他因素的影响,⽐如腐蚀产物的形成和分布与导电涂层上的pH值。

此外,使⽤探针会使薄电解质层产⽣⼀个⼤幅度欧姆电压的降低。
