《机械制造装备设计》考试复习.doc

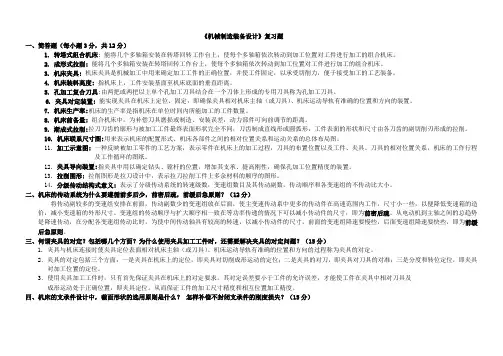

《机械制造装备设计》复习题一、简答题（每小题3分，共12分）1. 转塔式组合机床: 能将几个多轴箱安装在转塔回转工作台上，使每个多轴箱依次转动到加工位置对工件进行加工的组合机床。

2. 成形式拉削:能将几个多轴箱安装在转塔回转工作台上，使每个多轴箱依次转动到加工位置对工件进行加工的组合机床。

3. 机床夹具:机床夹具是机械加工中用来确定加工工件的正确位置，并使工件固定，以承受切削力，便于接受加工的工艺装备。

4. 机床装料高度:指机床上，工件安装基面至机床底面的垂直距离。

5. 孔加工复合刀具:由两把或两把以上单个孔加工刀具结合在一个刀体上形成的专用刀具称为孔加工刀具。

6. 夹具对定装置:能实现夹具在机床上定位、固定，即确保夹具相对机床主轴（或刀具）、机床运动导轨有准确的位置和方向的装置。

7. 机床生产率:机床的生产率是指机床在单位时间内所能加工的工件数量。

8. 机床前备量:组合机床中，为补偿刀具磨损或制造、安装误差，动力部件可向前调节的距离。

9. 渐成式拉削:拉刀刀齿的廓形与被加工工件最终表面形状完全不同，刀齿制成直线形或圆弧形，工件表面的形状和尺寸由各刀齿的副切削刃形成的拉削。

10. 机床联系尺寸图:用来表示机床的配置形式、机床各部件之间的相对位置关系和运动关系的总体布局图。

11. 加工示意图: 一种反映被加工零件的工艺方案，表示零件在机床上的加工过程，刀具的布置位置以及工件、夹具、刀具的相对位置关系，机床的工作行程及工作循环的图纸。

12. 夹具导向装置:指夹具中用以确定钻头、镗杆的位置，增加其支承、提高刚性，确保孔加工位置精度的装置。

13.拉削图形: 拉削图形是拉刀设计中，表示拉刀拉削工件上多余材料的顺序的图形。

14. 分级传动结构式意义: 表示了分级传动系统的转速级数，变速组数目及其传动副数，传动顺序和各变速组的不传动比大小。

二、机床的传动系统为什么要遵循前多后少，前密后疏，前缓后急原则？（12分）将传动副较多的变速组安排在前面，传动副数少的变速组放在后面，使主变速传动系中更多的传动件在高速范围内工作，尺寸小一些，以便降低变速箱的造价，减小变速箱的外形尺寸。

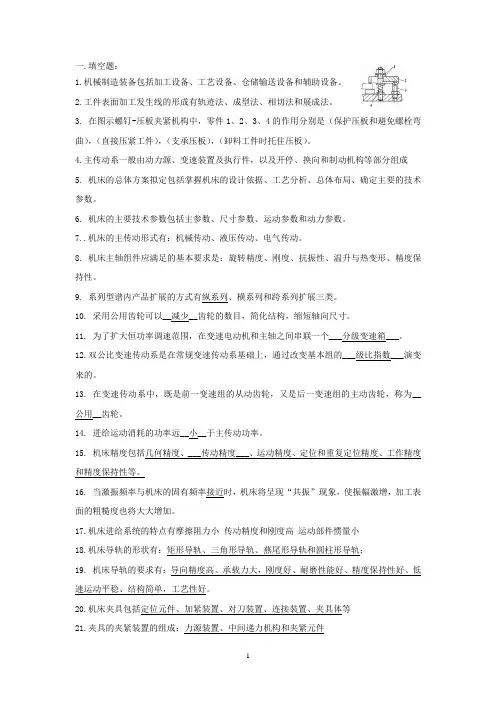

一.填空题：1.机械制造装备包括加工设备、工艺设备、仓储输送设备和辅助设备。

2.工件表面加工发生线的形成有轨迹法、成型法、相切法和展成法。

3. 在图示螺钉-压板夹紧机构中，零件1、2、3、4的作用分别是（保护压板和避免螺栓弯曲），（直接压紧工件），（支承压板），（卸料工件时托住压板）。

4.主传动系一般由动力源、变速装置及执行件，以及开停、换向和制动机构等部分组成5. 机床的总体方案拟定包括掌握机床的设计依据、工艺分析、总体布局、确定主要的技术参数。

6. 机床的主要技术参数包括主参数、尺寸参数、运动参数和动力参数。

7..机床的主传动形式有：机械传动、液压传动、电气传动。

8. 机床主轴组件应满足的基本要求是：旋转精度、刚度、抗振性、温升与热变形、精度保持性。

9. 系列型谱内产品扩展的方式有纵系列、横系列和跨系列扩展三类。

10. 采用公用齿轮可以__减少__齿轮的数目，简化结构，缩短轴向尺寸。

11. 为了扩大恒功率调速范围，在变速电动机和主轴之间串联一个___分级变速箱___。

12.双公比变速传动系是在常规变速传动系基础上，通过改变基本组的___级比指数___演变来的。

13. 在变速传动系中，既是前一变速组的从动齿轮，又是后一变速组的主动齿轮，称为__公用__齿轮。

14. 进给运动消耗的功率远__小__于主传动功率。

15. 机床精度包括几何精度、___传动精度___、运动精度、定位和重复定位精度、工作精度和精度保持性等。

16. 当激振频率与机床的固有频率接近时，机床将呈现“共振”现象，使振幅激增，加工表面的粗糙度也将大大增加。

17.机床进给系统的特点有摩擦阻力小传动精度和刚度高运动部件惯量小18.机床导轨的形状有：矩形导轨、三角形导轨、燕尾形导轨和圆柱形导轨；19. 机床导轨的要求有：导向精度高、承载力大，刚度好、耐磨性能好、精度保持性好、低速运动平稳、结构简单，工艺性好。

20.机床夹具包括定位元件、加紧装置、对刀装置、连接装置、夹具体等21.夹具的夹紧装置的组成：力源装置、中间递力机构和夹紧元件二．选择题1. 用于对形状相似尺寸不同的工件的特定表面，按特定的工序进行加工的机床，称为[ C ]。

机械制造装备设计复习题一、填空题1．机械制造装备包括（）、（）、（）和（）四大类。

2．机床按其使用范围可分为（）机床、（）机床和（）机床。

3．机床按其加工精度可分为（）机床、（）机床和（）机床。

4．工艺装备是指产品制造时所用的各种（）、（）、（）和（）等工具。

5．机械制造装备设计可分为（）、（）、（）三大类型。

6．用创新设计的方法设计机械制造装备时，其典型的设计步骤可划分为（）、（）、（）和（）等四个阶段。

7．系列化设计的方法应遵循的“三化”原则是指（）、（）和（）。

8．系列型谱内产品的扩展方式有（）、（）和（）三类。

9．任何一个表面都可以看成是一条曲（或直）线沿着另一条曲（或直）线运动的轨迹，这两条曲（或直）线称为该表面的（），其中前者称为（），后者称为（）。

10．机床的基本参数一般是指（）参数、（）参数和（）参数。

11．机床的主传动系统按变速的连续性可分为（）传动和（）传动。

12．机床的主传动系统主要有（）传动方式和（）传动方式。

13．在设计机床主变速传动系统时，一般限制umin≥（），umax≤（），对斜齿轮传动，可取umax≤（），因此主传动变速组的最大变速范围Rmax≤（）；对于进给传动系统，可限制umin≥（），umax≤（），故进给传动变速组的最大变速范围Rmax≤（）。

第 1 页共12 页14．主变速传动系统设计的一般原则是（）、（）和（）。

15．扩大主变速传动系统变速范围的方法有（）、（）、（）和（）。

16．机床主传动系统中常采用的无级变速装置有（）、（）和（）三大类。

17．进给传动系统主要用来实现机床的（）和（）运动。

18．主轴部件一般由（）、（）、（）、（）和（）组成。

19．主轴的传动方式主要有（）、（）和（）等。

20．主轴上推力轴承的位置配置形式一般有（）、（）、（）和（）。

21．主轴的主要结构参数包括（）、（）、（）和（）。

22．机床主轴滚动轴承的三种典型配置形式是（）、（）和（）。

机械制造装备设计复习题（一）及答案一、选择（10分，每小题1分）1．采用“消灭一切浪费”和“不断完善”，以最优的质量和最低成本的产品提供给市场，这种制造模式被称为[ B ]。

A. “传统模式”B. “精益生产”C. “敏捷制造”D. “并行工程”2．利用金属的塑性变形，使坯料在工具的冲击力或静压力作用下成为具有一定形状和尺寸的工件，同时使其性能和金相组织符合一定的技术要求的机床，称为[ D ]。

A. 挤压机B. 冲压机C. 轧制机D. 锻造机3．一组功能、工作原理和结构相同，而尺寸和性能参数不同的产品，称为[ A ]。

A. 纵系列产品B. 横系列产品C. 跨系列产品D. 基型产品4．加工规定的试件，用试件的加工精度表示机床的精度，称为 [ D ]。

A. 几何精度B. 运动精度C. 传动精度D. 工作精度5．具有摩擦系数小，动、静摩擦系数很接近、运动灵敏度高，但抗振性差为特点的导轨是 [ C ]。

A. 滑动导轨B. 卸荷导轨C. 滚动导轨D. 动压导轨6．一个四自由度平面关节型机器人，其运动功能式为[ B ]。

A. M O //4321γγγγB.M Z O //321γγγC. MZX O //21γγ D. M XYZ O //γ7．以灵活性好，工作空间范围大，但刚度和精度较低为特点的机器人是[ A ]。

A. 关节型机器人B. 求坐标型机器人C. 圆柱坐标型机器人D. 直角坐标型机器人8．质量小、线胀系数小、弹性模量大、刚度大，在高速下温升低的轴承为[ D ]。

A.角接触球轴承B. 双列短圆柱滚子轴承C.圆锥滚子轴承D. 陶瓷滚子轴承9．背轮机构可把变速范围扩大到最大数值为[ D ]。

A. 8B. 32C. 4D. 1610．制造方便，工艺性好，但磨损后很难调整和补偿间隙，主要用于受轴向负荷为特点的导轨为：[ D ]。

A. 矩形导轨 B. 三角形导轨C. 燕尾形导轨D. 圆柱形导轨二、填空（20分，每小题1分）1．加工精度是指加工后零件对理想尺寸、形状和___位置___的符合程度。

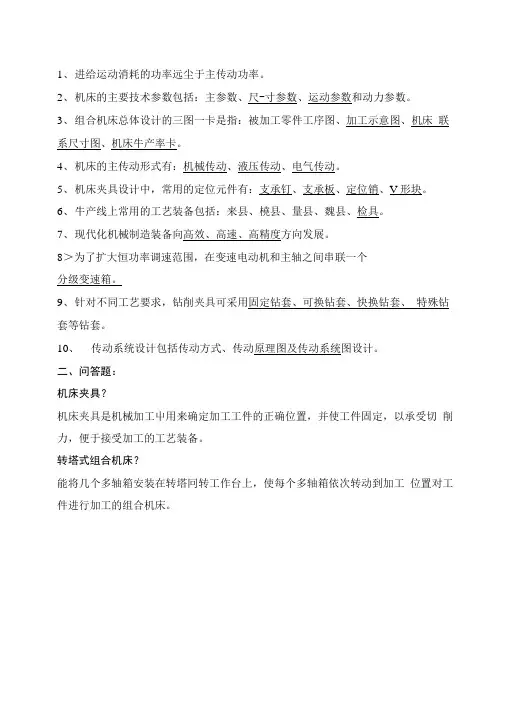

1、进给运动消耗的功率远尘于主传动功率。

2、机床的主要技术参数包括：主参数、尺-寸参数、运动参数和动力参数。

3、组合机床总体设计的三图一卡是指：被加工零件工序图、加工示意图、机床联系尺寸图、机床牛产率卡。

4、机床的主传动形式有：机械传动、液压传动、电气传动。

5、机床夹具设计中，常用的定位元件有：支承钉、支承板、定位销、V形块。

6、牛产线上常用的工艺装备包括：来县、橈县、量县、魏县、检具。

7、现代化机械制造装备向高效、高速、高精度方向发展。

8＞为了扩大恒功率调速范围，在变速电动机和主轴之间串联一个分级变速箱。

9、针对不同工艺要求，钻削夹具可采用固定钻套、可换钻套、快换钻套、特殊钻套等钻套。

10、传动系统设计包括传动方式、传动原理图及传动系统图设计。

二、问答题：机床夹具？机床夹具是机械加工屮用来确定加工工件的正确位置，并使工件固定，以承受切削力，便于接受加工的工艺装备。

转塔式组合机床？能将几个多轴箱安装在转塔冋转工作台上，使每个多轴箱依次转动到加工位置对工件进行加工的组合机床。

主传动链转速图的拟订原则？极限传动比和变速范围原则；传动顺序及传动副数原则；扩大顺序原则；最小传动比原则。

工件在夹具中定位和夹紧有何区别？保证一批工件在夹具中足够的定位精度应考虑哪两个方面因素?1.工件在夹具中定位是指确定一批工件在夹具小相对机床刀具占有一致的正确加工位置。

血夹紧是指将工件紧固在夹具上，确保加工小工件在切削力作用下, 仍能保持由定位元件所确定的加工位置，不发牛振动或位移。

2.要保证工件定位时到达足够的定位精度，不仅需限制工件的空问H由度,使工件在加工尺寸方向丄有确定的位置，而且还必须要尽量设法减少在加工尺寸方向丄的定位误差。

试述导轨有哪些组合形式？各有何特点？（1）双三角形导轨，不需要镶条调整间隙，接触刚度好，导向性和精度保持性好。

但是，工艺性差，加工、检验和维修不方便。

多用在精度要求较高的机床屮，如丝杠车床、导轨磨床、齿轮磨床等。

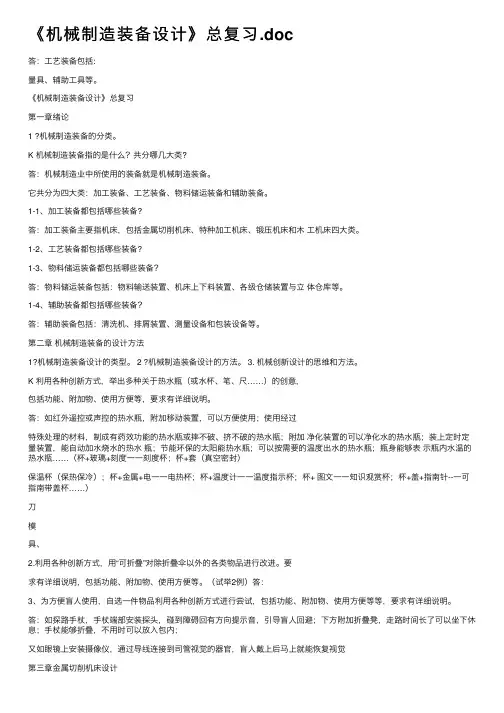

《机械制造装备设计》总复习.doc答：⼯艺装备包括:量具、辅助⼯具等。

《机械制造装备设计》总复习第⼀章绪论1 ?机械制造装备的分类。

K 机械制造装备指的是什么？共分哪⼏⼤类?答：机械制造业中所使⽤的装备就是机械制造装备。

它共分为四⼤类：加⼯装备、⼯艺装备、物料储运装备和辅助装备。

1-1、加⼯装备都包括哪些装备?答：加⼯装备主要指机床，包括⾦属切削机床、特种加⼯机床、锻压机床和⽊⼯机床四⼤类。

1-2、⼯艺装备都包括哪些装备?1-3、物料储运装备都包括哪些装备？答：物料储运装备包括：物料输送装置、机床上下料装置、各级仓储装置与⽴体仓库等。

1-4、辅助装备都包括哪些装备？答：辅助装备包括：清洗机、排屑装置、测量设备和包装设备等。

第⼆章机械制造装备的设计⽅法1?机械制造装备设计的类型。

2 ?机械制造装备设计的⽅法。

3. 机械创新设计的思维和⽅法。

K 利⽤各种创新⽅式，举出多种关于热⽔瓶（或⽔杯、笔、尺……）的创意,包括功能、附加物、使⽤⽅便等，要求有详细说明。

答：如红外遥控或声控的热⽔瓶，附加移动装置，可以⽅便使⽤；使⽤经过特殊处理的材料，制成有药效功能的热⽔瓶或摔不破、挤不破的热⽔瓶；附加净化装置的可以净化⽔的热⽔瓶；装上定时定量装置，能⾃动加⽔烧⽔的热⽔瓶；节能环保的太阳能热⽔瓶；可以按需要的温度出⽔的热⽔瓶；瓶⾝能够表⽰瓶内⽔温的热⽔瓶……（杯+玻璃+刻度⼀⼀刻度杯；杯+套（真空密封）保温杯（保热保冷）；杯+⾦属+电⼀⼀电热杯；杯+温度计⼀⼀温度指⽰杯；杯+ 图⽂⼀⼀知识观赏杯；杯+盖+指南针--⼀可指南带盖杯……）⼑模具、2.利⽤各种创新⽅式，⽤“可折叠”对除折叠伞以外的各类物品进⾏改进。

要求有详细说明，包括功能、附加物、使⽤⽅便等。

（试举2例）答：3、为⽅便盲⼈使⽤，⾃选⼀件物品利⽤各种创新⽅式进⾏尝试，包括功能、附加物、使⽤⽅便等等，要求有详细说明。

答：如探路⼿杖，⼿杖端部安装探头，碰到障碍回有⽅向提⽰⾳，引导盲⼈回避；下⽅附加折叠凳，⾛路时间长了可以坐下休息；⼿杖能够折叠，不⽤时可以放⼊包内；⼜如眼镜上安装摄像仪，通过导线连接到司管视觉的器官，盲⼈戴上后马上就能恢复视觉第三章⾦属切削机床设计3.1设计要求、⽅法和步骤1 ?机床设计的内容与步骤。

选择1．采用“消灭一切浪费”和“不断完善”，以最优的质量和最低成本的产品提供给市场，这种制造模式被称为 [ B ]。

A. “传统模式”B. “精益生产”C. “敏捷制造”D. “并行工程”2．借助模具对板料施加外力，迫使材料按模具形状、尺寸进行剪裁和塑性变形，得到要求的金属板制件的设备，称为 [ B ]。

A. 挤压机B. 冲压机C. 轧制机D. 锻造机3．一组功能、工作原理和结构相同，而尺寸和性能参数不同的产品，称为 [ A ]。

A. 纵系列产品 B. 横系列产品 C. 跨系列产品 D. 基型产品 4．机床定位部件运动达到规定位置的精度，称为 [ D ]。

A. 几何精度 B. 运动精度 C. 传动精度 D. 定位精度5．为了降低导轨面的压力，减少摩差阻力，提高导轨的耐磨性和低速运动的平稳性，应选 [ B ]。

A. 滑动导轨 B. 卸荷导轨 C. 滚动导轨 D. 动压导轨6．一个四自由度圆柱坐标型搬运机器人，其运动功能式为[ C ]。

A. M O //4321γγγγ B. M Z O //321γγγ C. M ZX O //21γγ D. M XYZ O //γ7．在 ＡＧＶ的导向系统中装有陀螺仪，该导航方式称为[ B ]。

A.电磁引导 B. 惯性导航 C.光学引导 D. 激光导航8．适应中等转速和切削负载较大，要求刚度高的机床主轴轴承配置形式应选择[ B ]。

A.速度型 B. 刚度型 C.速度刚度型 D. 抗振型 9．铣床进给量的单位为[ C ]。

A.毫米/每转B. 毫米/冲程C.毫米/分钟D. 转/分钟10．要求导轨可以承受较大的颠覆力矩，高度较小，结构紧凑，间隙调整方便，应选 [ C ]。

A. 矩形导轨B. 三角形导轨C. 燕尾形导轨D. 圆柱形导轨 填空1．当前提高制造生产能力的决定因素不再是劳动力和______资本_______的密集积累。

2．机械制造装备的精密化成为普遍的发展趋势，从微米级发展到亚微米级，乃至_____纳米级_____。

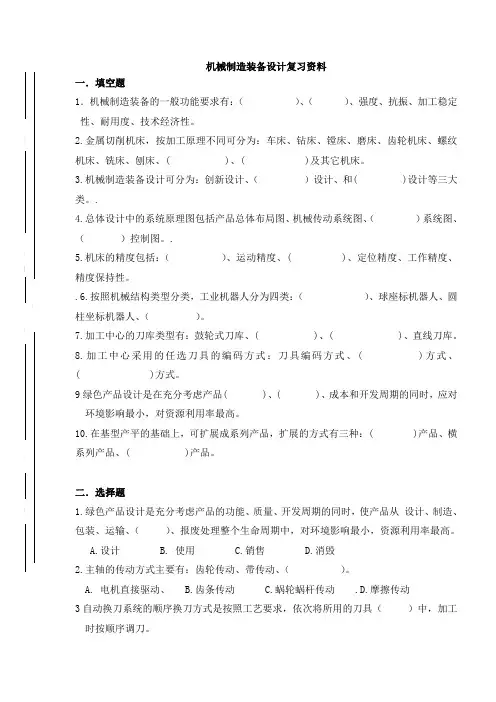

机械制造装备设计复习资料Array一．填空题1．机械制造装备的一般功能要求有：（）、（）、强度、抗振、加工稳定性、耐用度、技术经济性。

2.金属切削机床，按加工原理不同可分为：车床、钻床、镗床、磨床、齿轮机床、螺纹机床、铣床、刨床、( )、( )及其它机床。

3.机械制造装备设计可分为：创新设计、（）设计、和( )设计等三大类。

.4.总体设计中的系统原理图包括产品总体布局图、机械传动系统图、（）系统图、（）控制图。

.5.机床的精度包括：（）、运动精度、( )、定位精度、工作精度、精度保持性。

.6.按照机械结构类型分类，工业机器人分为四类：（）、球座标机器人、圆柱坐标机器人、（）。

7.加工中心的刀库类型有：鼓轮式刀库、( )、( )、直线刀库。

8.加工中心采用的任选刀具的编码方式：刀具编码方式、( )方式、( )方式。

9绿色产品设计是在充分考虑产品( )、( )、成本和开发周期的同时，应对环境影响最小，对资源利用率最高。

10.在基型产平的基础上，可扩展成系列产品，扩展的方式有三种：( )产品、横系列产品、( )产品。

二．选择题1.绿色产品设计是充分考虑产品的功能、质量、开发周期的同时，使产品从设计、制造、包装、运输、（）、报废处理整个生命周期中，对环境影响最小，资源利用率最高。

A.设计B. 使用C.销售D.消毁2.主轴的传动方式主要有：齿轮传动、带传动、（）。

A. 电机直接驱动、B.齿条传动C.蜗轮蜗杆传动 .D.摩擦传动3自动换刀系统的顺序换刀方式是按照工艺要求，依次将所用的刀具（）中，加工时按顺序调刀。

A. 按顺序插入刀座B.不同工件顺序向同。

C.任意插入刀座4.工业机器人的手腕是连接手臂与末端执行器部件，实现末端执行器在空间（三个姿态）A. 三个位置坐标 B三个姿态 C.连接作用 D.可省略。

5.工业机器人的末端执行器的设计要求是：( )、结构简单轻巧。

、A. 夹持力与精度B.强度大C.重量大D.比较复杂6.工业机器人的末端执行器的设计要求是：夹持力与精度、（）。

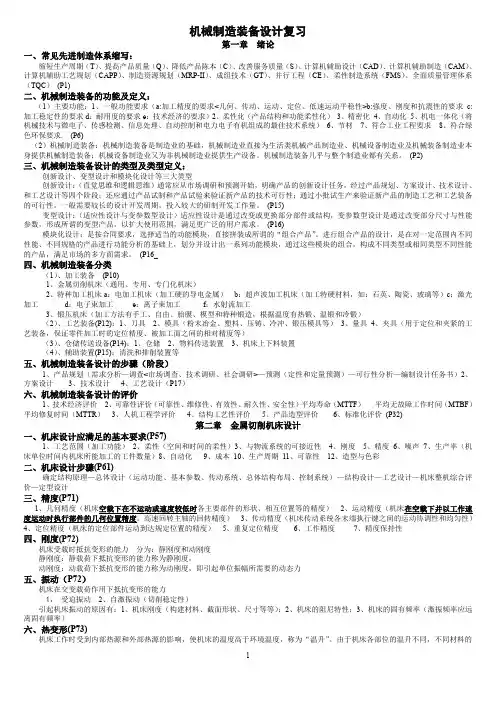

机械制造装备设计复习第一章绪论一、常见先进制造体系缩写：缩短生产周期（T）、提高产品质量（Q）、降低产品陈本（C）、改善服务质量（S）、计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助工艺规划（CAPP）、制造资源规划（MRP-II）、成组技术（GT）、并行工程（CE）、柔性制造系统（FMS）、全面质量管理体系（TQC）(P1)二、机械制造装备的功能及定义：（1）主要功能：1、一般功能要求（a:加工精度的要求<几何、传动、运动、定位、低速运动平稳性>b:强度、刚度和抗震性的要求c:加工稳定性的要求d：耐用度的要求e：技术经济的要求）2、柔性化（产品结构和功能柔性化）3、精密化4、自动化5、机电一体化（将机械技术与微电子、传感检测、信息处理、自动控制和电力电子有机组成的最佳技术系统）6、节材7、符合工业工程要求8、符合绿色环保要求. (P6)（2）机械制造装备：机械制造装备是制造业的基础，机械制造业直接为生活类机械产品制造业、机械设备制造业及机械装备制造业本身提供机械制造装备；机械设备制造业又为非机械制造业提供生产设备。

机械制造装备几乎与整个制造业都有关系。

(P2)三、机械制造装备设计的类型及类型定义：创新设计、变型设计和模块化设计等三大类型创新设计：（直觉思维和逻辑思维）通常应从市场调研和预测开始，明确产品的创新设计任务，经过产品规划、方案设计、技术设计、和工艺设计等四个阶段；还应通过产品试制和产品试验来验证新产品的技术可行性；通过小批试生产来验证新产品的制造工艺和工艺装备的可行性，一般需要较长的设计开发周期，投入较大的研制开发工作量。

(P15)变型设计：（适应性设计与变参数型设计）适应性设计是通过改变或更换部分部件或结构，变参数型设计是通过改变部分尺寸与性能参数，形成所谓的变型产品，以扩大使用范围，满足更广泛的用户需求。

(P16)模块化设计：是按合同要求，选择适当的功能模块，直接拼装成所谓的“组合产品”。

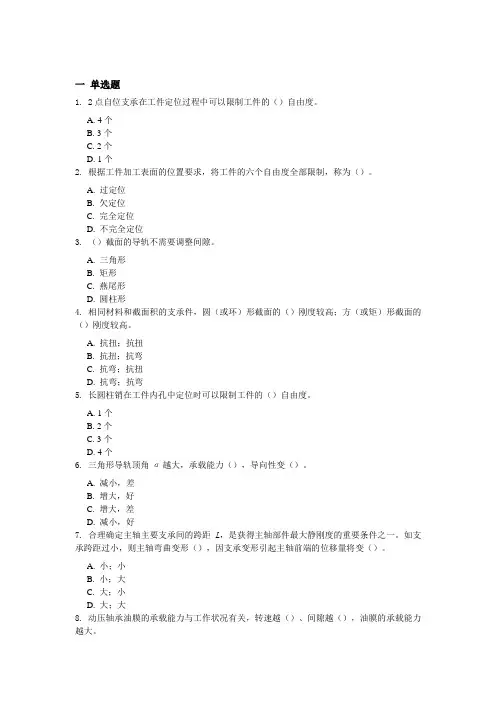

一单选题1. 2点自位支承在工件定位过程中可以限制工件的（）自由度。

A. 4个B. 3个C. 2个D. 1个2. 根据工件加工表面的位置要求，将工件的六个自由度全部限制，称为（）。

A. 过定位B. 欠定位C. 完全定位D. 不完全定位3. （）截面的导轨不需要调整间隙。

A. 三角形B. 矩形C. 燕尾形D. 圆柱形4. 相同材料和截面积的支承件，圆（或环）形截面的（）刚度较高；方（或矩）形截面的（）刚度较高。

A. 抗扭；抗扭B. 抗扭；抗弯C. 抗弯；抗扭D. 抗弯；抗弯5. 长圆柱销在工件内孔中定位时可以限制工件的（）自由度。

A. 1个B. 2个C. 3个D. 4个6. 三角形导轨顶角α越大，承载能力（），导向性变（）。

A. 减小，差B. 增大，好C. 增大，差D. 减小，好7. 合理确定主轴主要支承间的跨距L，是获得主轴部件最大静刚度的重要条件之一。

如支承跨距过小，则主轴弯曲变形（），因支承变形引起主轴前端的位移量将变（）。

A. 小；小B. 小；大C. 大；小D. 大；大8. 动压轴承油膜的承载能力与工作状况有关，转速越（）、间隙越（），油膜的承载能力越大。

A. 高，小B. 高，大C. 低，大D. 低，小9. 固定短V型块在工件外圆表面上定位时可以限制工件的（）自由度。

A. 4个B. 3个C. 2个D. 1个10. 固定长V型块在工件外圆表面上定位时可以限制工件的（）自由度。

A. 4个B. 3个C. 2个D. 1个11. 下列常用主轴滚动轴承中，所允许极限转速最高的轴承类型为（）。

A. 角接触球轴承B. 双列短圆柱滚子轴承C. 圆锥滚子轴承D. 双向推力角接触球轴承12. （）的组合形式承载能力大，制造简单，多用于普通精度机床和重型机床中。

A. 双三角形导轨B. 双矩形导轨C. 矩形和三角形导轨D. 矩形和燕尾形导轨13. 在精度要求较高的机床中，其导轨的组合形式一般应为（）。

A. 双三角形导轨B. 双矩形导轨C. 矩形和三角形导轨D. 矩形和燕尾形导轨14. 相同材料和截面积的支承件，圆（或环）形截面的抗扭刚度比矩形截面的（），抗弯刚度比矩形截面的（）。
