说明书制定光杆零件的加工工艺,设计铣键槽的铣床夹具

一、什么是铣床夹具铣床夹具是我们日常生活中常用的夹具之一，它主要应用在加工零件，例如向我们看到的零件上的平面、凹槽等成型面都是由铣床夹具加工而成。

铣床夹具的组成包括夹紧装置、夹具体、对刀元件、连接元件、夹具体。

因为铣床夹具主要应用于加工，所以铣床夹具要求夹紧力非常大，这样在加工时切削力大，断续切削的振动大根本不成问题。

所以在挑选铣床夹具时，要选择刚度、强度都比较高的的铣床夹具。

按照种类来分，铣床夹具非为三种。

直线进给式铣床夹具是一类安装在铣床工作台上，然后沿着工作台直线前进的一种夹具，第二种夹具是圆周进给式夹具，顾名思义，这类夹具一般是用在回转的工作台上，靠着回转台将零件送到铣床的加工区。

还有最后一种铣床夹具叫做靠模进给式夹具，这种夹具用来加工各种非圆曲面，靠模来获得使工件运动的动力。

二、铣床夹具设计特点和要求1、由于铣削过程不是连续切削，极易产生铣削振动，铣削的加工余量一般比较大，铣削力也较大，且方向是变化的，因此设计时要注意，夹具要有足够的刚度和强度；②夹具要有足够的夹紧力，夹紧装置自锁性要好；③夹紧力应作用在工件刚度较大的部位上，且着力点和施力方向要恰当；④夹具的重心应尽量低，高度与宽度之比不应大于1-2.5；⑤要有足够的排屑空间。

切屑和冷却液能顺利排出，必要时可设计排屑孔。

2、为了调整和确定夹具相对于机床的位置及工件相对于刀具的位置，铣床夹具应设置定位键和对刀装置。

定位键安装在夹具底面的纵向槽中，一般采用两个，其距离越远，定向精度越好。

定位键不仅可以确定夹具在机床上的位置，还可以承受切削扭矩，减轻螺栓的负荷，增加夹具的稳定怀，因此，铣平面夹具有时也装定位键。

除了铣床夹具使用定位键外，钻床、镗床等专用夹具也常使用。

三、铣床夹具设计的注意事项1.首先要对零件的工艺进行分析，对零件的平面度和表面粗糙度都逐一进行分析和归总。

2.选定毛坯的制造形式。

3.选择铣削方式。

铣削包括端面铣、周边铣、对称铣削、非对称铣，选择一个更加有利的铣削方式。

铣床夹具设计说明书铣床夹具设计说明书篇一：铣床专用夹具设计说明书摘要我国社会主义现代化要求机械制造工业为国民经济各部门的技术进步、技术改造提供先进、高效的技术装备，它首先要为我国正在发展的产业包括农业、重工业、轻工业以及其它产业提供质量优良、技术先进的技术装备，同时还要为新材料、新能源、机械工程等新技术的生产和应用提供基础装备。

本论文是结合目前实际生产中，通用夹具不能满足生产要求，用通用夹具装夹工件效率低、劳动强度大、加工质量不高，而且往往需要增加划线工序，本论文为铣床专用夹具，主要包括夹具的定位方案，夹紧方案、对刀方案，夹具体的设计及加工精度等方面的分析。

本夹具能在加工常规零件的时候使质量进一步提升，并降低劳动强度，能在保证产品质量加工精度的同时批量生产，从而降低生产成本。

从而夹具的使用在某种程度上提高实际生产中企业的效益。

因而对夹具知识的认识和学习，在今天显的优为重要起来。

关键词：装备；制造；铣床；专用夹具；AbstractChina's socialist modernization requirements for mechanical manufacturing industry sectors of the national economy progress of technology, technical transformation to provide advanced, effective technical equipment, it must first for China is in the development of the industry include agricultural, heavy industry, light industry and other industries provide good quality, technical advanced technical equipment, but also for new materials, new energy, mechanical engineering of production and application of new technology provides the basis of equipment.The present paper is combining the actual production, gm can not meet the production requirements, fixture using universal fixture clamping work-piece efficiency, low labor strength, processing quality is not high, and often need to increase crossed process, and special design of a milling machine fixture, mainly including fixture positioning scheme, clamping, of cutter scheme, the concrete and the TAB folder design and machining precision analysis.This fixture can in processing of conventional parts that quality further ascension, and reduce the laborintensity, can guarantee the quality of its products processing precision and batch production, so as to reduce the production cost. Thus fixture use in some extent improve the efficiency of enterprises in practical production. Thus to fixture knowledge know and study the optimal in today's show for important up.Key words: equipment;manufacturing;milling; the machine tool's fixture目录绪论 (1)1. 机床夹具概论 (2)1.1 机床夹具的功能和作用 ................................................ .. (2)1.1.1. 机床夹具的功能 ................................................ .. (2)1.1.2. 机床夹具的作用 ................................................ .. (3)1.2 机床夹具的组成 ................................................ .. (4)1.3 机床夹具的分类及设计要求 (5)1.3.1. 机床夹具的分类 ................................................ .. (5)1.3.2. 机床夹具的设计要求 (7)1.4 机床夹具保证加工精度的原理 ................................................ .. (7) 1.4.1. 机床夹具保证加工精度的工作原理 (7)1.4.2. 使用夹具对工件进行加工时加工误差的组成 (8)1.5 机床夹具的现状及发展方向 ................................................ . (10)2. 零件的分析 (12)3. 工件的定位 (16)3.1 工件的定位方案 (16)3.1.1. 概述 ................................................ .. (16)3.1.2. 限制工件自由度与加工要求的关系 (17)3.1.3. 确定定位方式与定位元件 ................................................ .. (18) 3.2 定位误差的分析与计算 (20)3.2.1. 定位误差的产生原因及计算方法 (20)3.2.2. 定位误差的计算 (22)4. 工件的夹紧 (24)4.1 夹紧装置的组成及基本要求 ................................................ . (24) 4.2 夹紧力的确定 ................................................ . (26)4.2.1. 夹紧力的三要素 (26)4.2.2. 夹紧的动力装置 (28)4.2.3. 夹紧力的分析计算 ................................................ .. (29)5. 对刀元件、连接元件及夹具体 (32)6. 夹具总体结构设计及精度分析 (34)7. 夹具结构工艺性和经济性分析 (38)7.1. 夹具的结构工艺性 ................................................ . (38)7.2. 夹具的经济性分析 ................................................ . (38)总结 .............................................41参考文献 (42)致谢 .............................................43附录A ..............................................44附录B ..............................................50学士学位论文绪论在机械加工过程中，为了保证加工精度，必须固定工件，使工件相对于机床或刀具占有确定的位置，以完成工件的加工和检验。

装夹具设计说明书题目：铣床专用夹具设计专业：机械设计与制造班级：机制二班姓名：王飞指导老师：刘吉彪时间：2011年11月目录一工件及加工工序介绍............................................................................................................ - 2 - 1工件零件图....................................................................................................................... - 2 - 2加工工序........................................................................................................................... - 2 - 二设计任务及具体方案............................................................................................................ - 2 - 1设计任务........................................................................................................................... - 2 - 2定位方案........................................................................................................................... - 2 - 3导向方案........................................................................................................................... - 3 - 4夹紧方案........................................................................................................................... - 3 - 5定位切换盘设计............................................................................................................... - 4 - 6夹具体设计....................................................................................................................... - 4 - 7夹具总装配图................................................................................................................... - 5 - 三夹具精度分析........................................................................................................................ - 5 - 1误差分析........................................................................................................................... - 5 - 2定位误差计算................................................................................................................... - 6 - 附录A…………………………………………………………………………………………...- 7 -一 工件及加工工序介绍1工件零件图2加工工序1.车床车外径为mm 100φ，内径为mm 40φ，厚度为mm 20的圆盘。

Xxxx 大学课题名称: 铣槽夹具设计+7号专 业： 机械设计制造及其自动化班 级：姓 名：----------------------------------------装--------------------------------------订-------------------------------------线----------------------------------------------------学号：指导老师：201x年x月一、机床夹具课程设计任务书不同的学生所选用的尺寸组位数A BΦC尺寸ΦD735±0.348±0.03Φ12 H7Φ27 H71.加工条件工件已加工过的大小孔径分别为Φ12H7和Φ27H7，两孔中心距为48mm,厚度为26mm二、机床夹具课程设计说明书1.铣削加工工序图针对第5工序的加工设备和工件状态，勾画出连杆零件在该工序中的加工内容、定位要求、夹紧点位置等——工序图第五道工序图1.1 定位元件的选择及设计1.定位元件的选择 由上知，工件的定位面是侧平面B 面、底平面A 面、和043.0014+φ孔，据此在夹具上的定位元件选为支承板、支承钉、和菱形定位销。

1.2定位板设计定位平面B 面所用的两块定位支承板，材料：T8。

如下图2.4图2.4 定位板1.3支承钉的设计3.钉参照《机床夹具设计手册》【3】第271页设计标记：支承钉A16×8 GB 2226-80 材料：T8。

如下图2.5：图2.6 支承钉三维建模1.4菱形定位销的设计用于043.0051+φ孔定位的菱形定位销参照《机床夹具设计手册》【3】第262页设计 菱形销（GB 2226-80） 材料：T8。

如下图2.8：图2.8菱形销三维建模现确定定位销的极限偏差Ld T 和定位表面到定位销中心的名义尺寸d L ： d L =L ±2dL T ，其中d L 取工件相应尺寸d L =L ±2d L T =23±0.08mm 的平均尺寸，公差取相应尺寸公差的(21~51)倍，现取41，【2】则有：d L =23±0.02mm满足工件顺利装拆的补偿量值：a =(LD T +Ld T )÷2=(0.16+0.04)÷2=0.10mm 则，菱形定位销和定位孔配合的最小间隙min X =min 2D ab =1431.02⨯⨯=0.43mm （其中，b 的值可查手册得值为3【3】）菱形定位销圆柱部分的直径为：min d =min D -min X =14-0.043=13.957mm 其公差按IT7选取，公差值为0.018mm ，则：d=Φ043.0061.014--2.对加工件进行工艺分析：工件已加工过的大小孔径分别为Φ12018.00+mm 和Φ27021.00+mm ，两孔中心距为 48±0.03 mm,厚度为2603.003.0+-mm 。

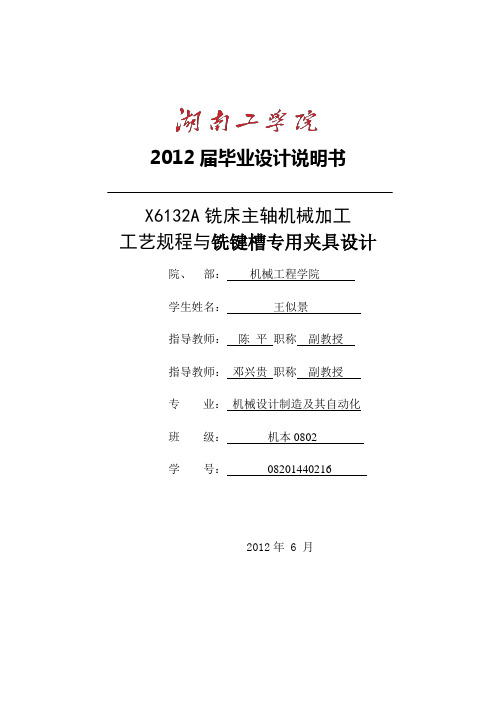

2012届毕业设计说明书X6132A铣床主轴机械加工工艺规程与铣键槽专用夹具设计院、部：机械工程学院学生姓名：***指导教师：陈平职称副教授指导教师：邓兴贵职称副教授专业：机械设计制造及其自动化班级：机本0802学号：***********2012年 6 月摘要在机械制造工业中，由于被加工零件形状和表面以及精度要求不同而发展、产生了种类繁多的金属切削机床。

在生产实际中大量使用铣床、磨床、钻床、镗床以及直线运动机床等。

毕业设计是学生学完相应课程及先行课程之后进行的实习性教学环节，是大学生的必修环节，其目的在于通过机床运动的结构设计，使学生在设计构思，方案分析，结构工艺性，机械制图，零件计算，编写技术文件和查阅技术资料等方面得到综合训练，树立正确的设计思想，掌握基本的设计方法，培养学生具有初步的结构分析，结构设计和计算能力。

本次设计是对铣床主轴机械加工工艺规程与铣键槽专用夹具进行全面设计，使其满足实际生产工作的需要。

关键字：铣床；工艺；专用夹具；主轴；设计ABSTRACTIn machine manufacture industry,because is processed the components shape and surface as well as the procision request different develops、has produced the type many metal cutting engine bed.Is producing actual massive uses the milling machine,the grinder,the drilling machine,the boring lathe as well as the translation engine bed and so on.The graduation design is the practise teaching link which carries on afterwards in the student study corresponding curriculum and the advance curriculum,is university student's compulsory.Its goal lies in through the engine bed movement structural design ,causes the students in to draw up the transmission and in the speed change structure plan process,obtains the design idea,the plan analysis,the structure technology capability,the mechanical drawing,the comonents computation,the compilation technology document and aspect and so on consult technical data integrated trainings,set up the correct design concept,grasps the basic design method,and trains the students to have the preliminary structure analysis,the structural design and computation ability.The design is a special fixture for milling spindle machining process planning milling keyway design to meet the needs of the actual production work.Key words: milling machine ; Technology; Special fixture; spindle; design目录机械加工工艺规程 (1)1. 生产纲领及生产类型 (1)2. 零件的分析 (2)2.1 零件的作用 (2)2.2 零件的工艺分析 (2)4 基准的选择 (3)4.1 粗基准的选择 (3)4.2 精基准的选择 (3)5 制定工艺方案 (3)5.1 工艺路线的制定 (3)5.2 工艺方案的比较与分析 (5)6 机械加工余量，工序尺寸及毛坯尺寸的确定 (5)6.1毛坯直径的确定 (6)6.2毛坯长度L的确定： (6)7 确定切削用量及基本工时 (9)7.1工序二：车端面，钻中心孔 (9)7.1.1粗车Φ88.88端面 (9)7.1.2车Φ40端面 (10)7.2工序三：粗车各外圆 (11)7.2.1 粗车Φ88.88外圆 (11)7.2.2 粗车Φ65外圆 (14)7.2.3 粗车Φ55外圆 (15)7.2.4 粗车Φ45外圆 (15)7.2.5 粗车Φ42外圆 (16)7.2.6粗车Φ40外圆 (16)7.3 工序四：半精车各外圆 (17)7.3.1半精车Φ88.88外圆 (17)7.3.2半精车Φ65外圆 (19)7.3.3 半精车Φ55 (20)7.3.4 半精车Φ45 (21)7.3.5 半精车Φ42 (21)7.3.6半精车Φ40 (22)7.4工序五：钻Φ25.3孔 (22)7.5 工序六：钻Φ22、钻扩通孔Φ17 (23)7.5.1钻孔Φ22mm (23)7.5.2 钻Φ17mm (24)7.5.3 扩孔Φ17mm (25)7.6 工序七：车Φ22、Φ25.3孔及其倒角 (25)7.7 工序八：车Φ22孔 (26)7.8 工序九：车锥孔 (26)7.9工序十：粗精铣前端键槽 (27)7.9.1 粗铣 (27)7.9.2精铣： (28)7.10 工序十一：钻4-M12，2-M6螺纹底孔 (28)7.10.1.钻4-M12螺纹底孔： (28)7.10.2.钻2-M6螺纹底孔： (29)7.11 工序十二：攻4-M12，2-M6螺纹 (29)7.11.1 攻4-M12： (30)7.11.2.攻4-M6： (30)7.12 工序十三：精车各外圆、切槽，并倒角 (31)7.12.1 精车Φ88.88 (31)7.12.2 精车Φ65 (32)7.12.3精车Φ55 (33)7.12.4精车Φ45 (34)7.12.5精车Φ42 (34)7.12.6 精车Φ40 (35)7.12.7切槽3×1.5： (35)7.13 工序十五：粗精铣对称键槽 (36)7.13.1粗铣： (36)7.13.2 精铣 (37)7.14 工序十六：粗磨锥孔 (37)7.15 工序十七：车螺纹 (38)7.16 工序十八：粗精磨外圆Φ65，Φ40 (39)7.16.1.粗磨外圆Φ65： (39)7.16.2.粗磨外圆Φ40： (40)7.16.3.精磨： (40)7.17 工序十九：粗精磨端面 (41)7.17.1 粗磨： (41)7.17.2.精磨端面 (42)7.18 工序二十：精磨Φ22 (44)7.19工序二十一：精磨锥孔 (44)8 工艺规程总结 (45)9夹具设计 (45)9.1问题提出 (45)9.2夹具体设计 (45)9.2.1定位基准的选择 (45)9.2.2夹紧力 (46)9.2.3夹具体与定位键 (47)9.2.4定位误差分析 (47)9.2.5 夹具设计及操作的简要说明 (48)结束语 (48)致谢 (50)参考资料 (51)附录 (52)机械加工工艺规程毕业设计是在我们学完了大学的全部基础课、技术基础课以及专业课之后进行的。

以下为铣床夹具课程设计说明书，一起来了解一下吧。

目录前言错误!未定义书签。

第1章设计准备工作31.1熟悉加工零件图 31.2加工零件图分析 2第2章结构方案设计 52.1 定位方案设计 52.1.1确定定位方案 52.1.2 选择定位元件，设计定位装置 52.2 夹紧方案设计 62.2.1 确定夹紧方案 62.2.2 夹紧装置设计 62.3 夹具体设计8第3章夹具装配图的绘制 103.1 夹具总装图上应标注的尺寸及公差103.2 夹具总装图应标注的技术条件10第4章误差设计 (12)4.1 误差分析 (12)4.1.1定位误差 (12)4.1.2产生定位误差的原因 (12)4.2定位误差的计算 (12)谢辞16前言由机械加工生产实践可以知道，任何机械加工都不能离开夹具。

不论是使用通用夹具，还是使用专用夹具，总是需要先将工件定位夹紧后，才能进行加工。

所以，夹具是现代机械加工行业中不可缺少的的重要工艺装备之一。

使用夹具可以提高工件的加工精度并保证零件的互换性，提高劳动生产率，同时可以降低劳动强度，改善工人的劳动条件。

使用夹具还可以扩大现有机床的应用范围，充分利用现有的设备资源。

先进的夹具技术，可以获得巨大的经济效果。

夹具的种类很多。

其中，使用范围最广泛的是通用夹具，如车床上用的三爪卡盘和铣床上用的平口虎钳等，这类夹具的规格尺寸已标准化。

由于专用夹具的设计制造在很大程度上影响加工质量、生产效率、劳动条件和生产成本，因此，它是各机械制造厂新产品投资、老产品改进和工艺更新中的一项重要生产技术准备工作，也是每一个从事机械加工工艺的技术人员必须掌握的基础知识。

机床夹具分析夹具的组成夹具的使用对象虽不相同，夹具的结构和功用也不大一样，但是从不同的夹具结构中可以概括出一般夹具所共有的结构组成。

归纳起来，夹具可视为既独立又相互联系的六部分组成。

定位装置是由定位元件组合而成的，其主要作用是确定工件在夹具中的确定位置。

夹具设计说明书设计题目：转动套筒第7工序铣床夹具上海理工大学机械工程学院机械设计制造及其自动化04班学号：**********姓名：***指导老师：***一、概述1.保证加工精度工件通过机床夹具进行安装，包含了二层含义：一是工件通过夹具上的定位元件获得正确的位置，称为定位；二是通过夹紧机构使工件的既定位置在加工过程中保持不变，称为夹紧。

这样，就可以准确确定工件与机床、刀具之间的相对位置，保证工件加工表面的位置精度，且精度稳定。

2．提高生产率使用夹具来安装工件，可以免去工件逐个画线、找正对刀等辅助时间，且工件装夹方便。

如采用多件、多工位夹具，以及气动、液压动力夹紧装置，可以进一步减少辅助时间，提高生产率。

3.扩大机床的使用范围有些机床上配备专用夹具实质上是对机床进行了部分改造，扩大了原机床的功能和使用范围。

如在车床床鞍上或在摇臂钻床工作台上安放镗模夹具，就可以进行箱体零件的孔系加工，使车床、钻床具有镗床的功能。

4.保证生产安全可降低对工人技术水平的要求和减轻工人的劳动强度，保证生产安全。

二、机床夹具应满足的要求1.保证加工精度这是必须做到的最基本要求，其关键是正确的定位、夹紧和导向方案，夹具制造的技术要求，定位误差的分析和验算。

2.夹具的总体方案应与年生产纲领相适应在大批量生产时，尽量采用快速与高效的定位、夹紧机构和动力装置，提高自动化程度，符合生产节拍要求。

在中、小批量生产时，夹具应有一定的可调性，以适应多品种工件的加工。

3.安全、方便、减轻劳动强度机床夹具要有工作安全性考虑，必要时加装保护装置。

要符合工人的操作位置和习惯，有合适的工件装卸位置和空间，使工人操作方便。

大批量生产和工件笨重时，尽可能减轻工人劳动强度。

4.排屑顺畅机床夹具中积聚切屑会影响到工件的定位精度，切屑的热量会使工件和夹具产生热变形，影响加工精度。

清理切屑将增加辅助时间、降低生产率，因此夹具设计中要对排屑问题给予足够的重视。

5.机床夹具应具有良好的强度、刚度和结构工艺性机床夹具设计时，要考虑方便制造、检测、调整和装配，有利于提高夹具的制造精度。

1设计任务1、明确设计任务每个学生按指导教师提供的夹具设计题目自己选题目。

课程设计分组进行，每组2个零件，设计出2种机床夹具；明确生产要求，确定零件的加工工艺，明确加工机床。

2、合理组织课程设计时间，明确进度，达到设计要求；1）、根据选定的题目认真分析零件结构及工序加工要求。

2）、绘制零件的工程图和三维图，注意规范制图。

3）、按照选定的设计题目确定定位方案，确定重要的配合尺寸4）、分析机床加工特点，合理确定夹紧方案5）、确定夹具整体设计要点6）. 提供设计说明书一份。

设计说明书要提供零件简单工序，加工精度分析，工序基准和设计基准，理限，定位种类，定位元件尺寸规格，夹紧方案，对刀方案，夹具体结构，对刀装置设计，夹具安装基准，夹具定位误差的计算，夹具精度，关键配合，技术要求，设计要点，并分析加工精度的影响因素。

3、机床专用夹具设计的基本要求1）保证工件加工精度。

正确确定工件定位方案、夹紧方案、刀具导向方式及合理制定夹具的技术要求。

必要时进行误差分析与计算。

2）夹具总体方案应与生产纲领相适应。

大批量生产时应尽量采用各种快速、高效结构在中、小批量生产中要在满足夹具功能的前提下尽量使夹具结构简单、容易制造。

3）操作方便工作安全能减轻工人劳动强度。

4）便于排屑。

5）有良好的工艺性。

夹具应便于制造、检验、装配、调整、维修等。

4、夹具设计可选题目为了使学生切实在夹具设计方面受到基本完整的训练明确夹具设计的基本要求、熟练掌握夹具设计的方法步骤体验各种夹具的特点。

主要可从以下四类机床夹具中选题：1）车床类夹具设计2）铣床类夹具设计3）钻床类夹具设计严格按照规定的格式进行。

2 零件的装夹2.1零件的工艺和精度分析1.零件的工艺分析工件的毛坯是铸件，工件已加工过的孔径为mm 28.0022+φ，粗糙度为6.3的底平面。

其中需要设计第四和第五两道工序的夹具设计。

1.铣平面在加工上平面时，平面的表面粗糙度要求不是很高，由铣削直接加工就可以达到要求，其中平面的高度由地平面保证，平面尺寸和位置精度由设计的夹具来保证。

铣床夹具设计说明书|夹具课程设计说明书铣床夹具设计说明书一、概述在现代制造技术迅猛开展的今天，机床夹具无论在传统机床上还是在数控机床、加工中心上，仍是必不可少的重要工艺装备。

通过机床夹具设计，不仅可以培养综合运用已学知识的才能而且可以得到工程设计的初步训练。

本课程设计的要求：1. 运用已学过的机床夹具设计及有关课程的理论知识以及消费实习中所获得的实际只是，根据被加工零件的要求，设计既经济合理又能保证加工质量的夹具。

2. 培养构造设计才能，掌握构造设计的方法和步骤3. 学会使用各种手册、图册、设计表格，标准等各种标准技术资料，可以做到纯熟运用机械制造技术课程中的根本理论，正确的解决一个零件在加工中的加工基准的选择、定位、夹紧、加工方法选择以及合理安排工艺道路，保证零件的加工质量。

4. 进一步培养机械制图、分析^p 计算、构造设计、编写技术文件等根本技能。

二、设计题目东风-12运输车I倒档拨叉第70工序铣床夹具该工序要求用三面刃铣刀粗铣脚面，保证尺寸6.7+-0.12，4.65+-0.12三、被加工零件的构造特点及制定工序的加工要求1. 构造特点被加工零件为东风-12运输车I倒档拨叉零件图如附图-1所示，零件的主要工作面为R7孔、两端面及两脚内侧，该零件构造简单定为方便。

2. 研究工艺过程，分析^p 该工序所加工的部位，加工要求，定位夹紧局部和前后工序的关系等该夹具所对应工序为第70工序，工序内容为粗铣脚面。

在此之前，R7孔及R12圆柱体两端面已加工完毕，其余尚未加工。

该工序要求利用三面刃铣刀粗铣两侧脚面保证两个尺寸。

因此，可以利用已加工的两个外表进展定位。

四、设计方案的讨论1．初定夹具构造方案1〕工件定位方案及定位装置定位方案：一面两销定位，利用R12圆柱体一个端面限制3个自由度，R7孔内放短销限制2个自由度，再利用档销限制一个自由度，完全定位。

定位装置：采用A型固定式定位销同时限制5个自由度，只需稍加改良即可安装在夹详细上，另外再用配合在夹详细上的圆柱销做档销。
