半导体薄膜技术与物理

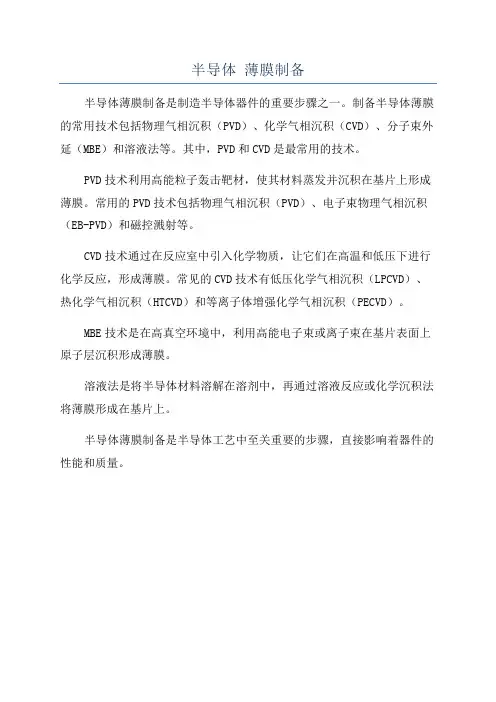

半导体薄膜制备
半导体薄膜制备是制造半导体器件的重要步骤之一。

制备半导体薄膜的常用技术包括物理气相沉积（PVD）、化学气相沉积（CVD）、分子束外延（MBE）和溶液法等。

其中，PVD和CVD是最常用的技术。

PVD技术利用高能粒子轰击靶材，使其材料蒸发并沉积在基片上形成薄膜。

常用的PVD技术包括物理气相沉积（PVD）、电子束物理气相沉积（EB-PVD）和磁控溅射等。

CVD技术通过在反应室中引入化学物质，让它们在高温和低压下进行化学反应，形成薄膜。

常见的CVD技术有低压化学气相沉积（LPCVD）、热化学气相沉积（HTCVD）和等离子体增强化学气相沉积（PECVD）。

MBE技术是在高真空环境中，利用高能电子束或离子束在基片表面上原子层沉积形成薄膜。

溶液法是将半导体材料溶解在溶剂中，再通过溶液反应或化学沉积法将薄膜形成在基片上。

半导体薄膜制备是半导体工艺中至关重要的步骤，直接影响着器件的性能和质量。

《薄膜物理与技术》课程教学大纲课程代码：ABCL0527课程中文名称: 薄膜物理与技术课程英文名称：Thin film physics and technology课程性质：选修课程学分数：1.5课程学时数：24授课对象：新能源材料与器件专业本课程的前导课程：《材料表面与界面》、《近代物理概论》、《材料科学基础》、《固体物理》、《材料物理性能》一、课程简介本课程主要论述薄膜的制造技术与薄膜物理的基础内容。

其中系统介绍了各种成膜技术的基本原理与方法，包括蒸发镀膜、溅射镀膜、离子镀、化学气相沉积、溶液制膜技术以及膜厚的测量与监控等。

同时介绍了薄膜的形成，薄膜的结构与缺陷，薄膜的电学性质、力学性质、半导体特性、磁学性质以及超导性质等。

通过本课程的讲授，使学生在薄膜物理基础部分，懂得薄膜形成物理过程及其特征，薄膜的电磁学、光学、力学、化学等性质。

在薄膜技术部分初步掌握各种成膜技术的基本内容以及薄膜性能的检测。

二、教学基本内容和要求掌握物理、化学气相沉积法制膜技术，了解其它一些成膜技术。

学会对不同需求的薄膜，应选用不同的制膜技术。

了解各种薄膜形成的过程及其物理特性。

理解并能运用热力学界面能理论及原子聚集理论解释薄膜形成过程中的一些现象，了解薄膜结构及分析方法，理解薄膜材料的一些基本特性，为薄膜的应用打下良好的基础。

以下分章节介绍：第一章真空技术基础课程教学内容：真空的基础知识及真空的获得和测量。

课程重点、难点：真空获得的一些手段及常用的测量方法。

课程教学要求：掌握真空、平均自由程的概念，真空各种单位的换算，平均自由程、碰撞频率、碰撞频率的长度分布率的公式，高真空镀膜机的系统结构及抽气的基本过程。

理解蒸汽、理想气体的概念，余弦散射率，真空中气体的来源，机械泵、扩散泵、分子泵以及热偶真空计和电离真空计的工作原理。

了解真空的划分，气体的流动状态的划分，气体分子的速度分布，超高真空泵的工作原理。

第二章真空蒸发镀膜法课程教学内容：真空蒸发原理，蒸发源的蒸发特性及膜厚分布，蒸发源的类型，合金及化合物的蒸发，膜厚和淀积速率的测量与监控。

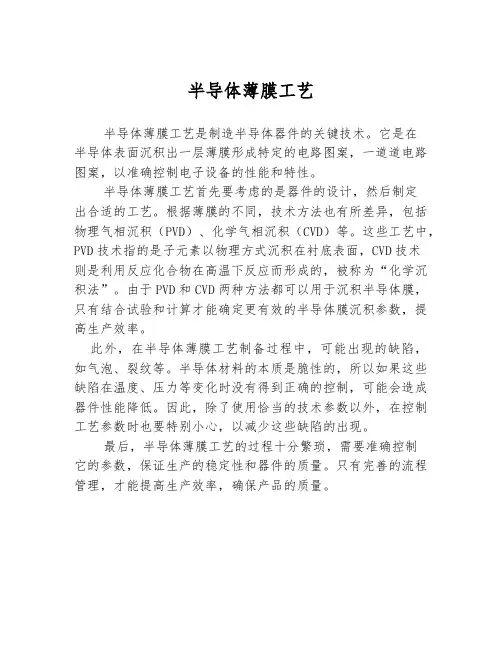

半导体薄膜工艺
半导体薄膜工艺是制造半导体器件的关键技术。

它是在
半导体表面沉积出一层薄膜形成特定的电路图案，一道道电路图案，以准确控制电子设备的性能和特性。

半导体薄膜工艺首先要考虑的是器件的设计，然后制定
出合适的工艺。

根据薄膜的不同，技术方法也有所差异，包括物理气相沉积（PVD）、化学气相沉积（CVD）等。

这些工艺中，PVD技术指的是子元素以物理方式沉积在衬底表面，CVD技术
则是利用反应化合物在高温下反应而形成的，被称为“化学沉积法”。

由于PVD和CVD两种方法都可以用于沉积半导体膜，只有结合试验和计算才能确定更有效的半导体膜沉积参数，提高生产效率。

此外，在半导体薄膜工艺制备过程中，可能出现的缺陷，如气泡、裂纹等。

半导体材料的本质是脆性的，所以如果这些缺陷在温度、压力等变化时没有得到正确的控制，可能会造成器件性能降低。

因此，除了使用恰当的技术参数以外，在控制工艺参数时也要特别小心，以减少这些缺陷的出现。

最后，半导体薄膜工艺的过程十分繁琐，需要准确控制
它的参数，保证生产的稳定性和器件的质量。

只有完善的流程管理，才能提高生产效率，确保产品的质量。

薄膜沉积薄膜的沉积，是一连串涉及原子的吸附、吸附原子在表面的扩散及在适当的位置下聚结，以渐渐形成薄膜并成长的过程。

分类及详述：化学气相沉积（Chemical Vapor Deposition）——CVD反应气体发生化学反应，并且生成物沉积在晶片表面。

物理气相沉积（Physical Vapor Deposition）——PVD蒸镀（Evaporation）利用被蒸镀物在高温（近熔点）时，具备饱和蒸汽压，来沉积薄膜的过程。

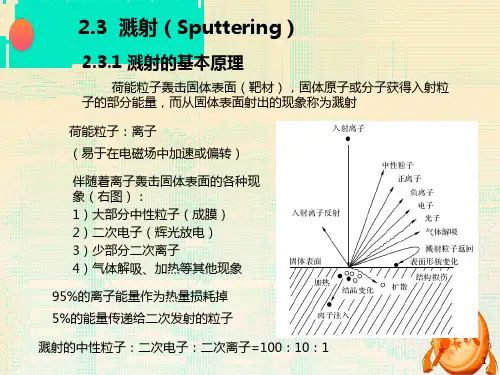

溅镀（Sputtering）利用离子对溅镀物体电极（Electrode）的轰击（Bombardment）使气相中具有被镀物的粒子（如原子），沉积薄膜。

化学气相沉积 (Chemical Vapor Deposition；CVD)用高温炉管来进行二氧化硅层的成长，至于其它如多晶硅 (poly-silicon)、氮化硅 (silicon-nitride)、钨或铜金属等薄膜材料，要如何成长堆栈至硅晶圆上？基本上仍是采用高温炉管，只是因着不同的化学沉积过程，有着不同的工作温度、压力与反应气体，统称为「化学气相沉积」。

既是化学反应，故免不了「质量传输」与「化学反应」两部分机制。

由于化学反应随温度呈指数函数变化，故当高温时，迅速完成化学反应，对于化学气相沉积来说，提高制程温度，容易掌握沉积的速率或制程的重复性。

高温制程有几项缺点：1．高温制程环境所需电力成本较高。

2．安排顺序较后面的制程温度若高于前者，可能破坏已沉积材料。

3．高温成长的薄膜，冷却至常温后，会产生因各基板与薄膜间热胀缩程度不同的残留应力 (residual stress)。

所以，低制程温度仍是化学气相沉积追求的目标之一，如此一来，在制程技术上面临的问题及难度也跟着提高。

按着化学气相沉积的研发历程，分别简介「常压化学气相沉积」、「低压化学气相沉积」及「电浆辅助化学气相沉积」：1．常压化学气相沉积(Atmospheric Pressure CVD；APCVD)最早研发的CVD系统，是在一大气压环境下操作，设备外貌也与氧化炉管相类似。

半导体器件物理与工艺笔记半导体器件物理与工艺是一个关于半导体器件的科学领域，主要研究半导体材料的性质、器件的物理原理以及制造工艺等方面的知识。

以下是一些关于半导体器件物理与工艺的笔记：1. 半导体基本概念：- 半导体是指在温度较高时表现出导电性的材料，但在室温下又是非导体的材料。

- 半导体材料有两种类型：N型半导体和P型半导体。

N型半导体是掺杂了电子供体（如磷或砷）的半导体，P型半导体是掺杂了空穴供体（如硼或铝）的半导体。

2. PN结：- PN结是由N型半导体和P型半导体通过扩散而形成的结构。

- 在PN结中，N区的自由电子从N区向P区扩散，而P区的空穴从P区向N区扩散，产生了电子-空穴对的复合，形成正负离子层。

- 在PN结的平衡态下，电子从N区向P区扩散的电流等于空穴从P区向N区扩散的电流，从而形成零电流区域。

3. PN结的运行状态：- 正向偏置：将P区连接到正电压，N区连接到负电压，使PN结变突。

此时，电子从N区向P区流动，空穴从P区向N区流动，形成正向电流。

- 反向偏置：将P区连接到负电压，N区连接到正电压。

此时，电子从P区向N区流动，空穴从N区向P区流动，形成反向电流。

- 断电区：当反向电压超过一定电压（称为击穿电压）时，PN结会进入断电区，电流急剧增加。

4. 半导体器件制造工艺：- 掺杂：在制造半导体器件时，需要将掺杂剂（如磷、硼等）加入到半导体材料中，改变半导体的电子结构，使其成为N型或P型半导体。

- 光刻：通过光刻技术，在半导体材料表面上制作出微小的图案，用于制造电路中的导线和晶体管等元件。

- 氧化：将半导体材料置于高温下与氧气反应，形成一层硅氧化物薄膜，用于对半导体器件进行绝缘和隔离。

- 金属沉积：将金属材料沉积在半导体材料上，用于制造电子元件中的金属电极。

- 焊接：将多个半导体器件通过焊接技术连接在一起，形成电子电路。

这些只是半导体器件物理与工艺的一部分内容，该领域还涉及到更深入的知识和技术。

物理实验技术中的薄膜材料与薄膜器件应用导言：薄膜材料和薄膜器件应用在当今的物理实验技术中扮演着重要的角色。

随着科学技术的不断进步，薄膜已经成为诸多领域的基础材料。

本文将讨论薄膜材料的性质和制备方法，并探讨其在物理实验技术中的应用。

薄膜材料的性质：薄膜材料相对于传统材料来说，具有独特的性质。

首先，薄膜具有较大的比表面积，这使得它们具有更高的反应活性。

其次，薄膜具有较好的光学透明性，这使得它们在传感器、显示器和光学设备等领域有着广泛的应用。

此外，薄膜还具有较高的机械强度和耐腐蚀性，这使得它们适用于各种环境下的应用。

薄膜材料的制备方法：目前，常用的薄膜制备方法主要包括物理气相沉积法、化学气相沉积法、溅射法、溶液法和光化学法等。

物理气相沉积法通过在真空环境下使源材料蒸发并在基底表面沉积形成薄膜。

化学气相沉积法利用气相反应将源材料沉积在基底上。

溅射法则是通过溅射源将材料溅射到基底上形成薄膜。

溶液法是将源材料溶解在溶液中，然后通过浸泡、涂覆等方式使溶液中的材料在基底上沉积形成薄膜。

光化学法则是利用光与化学反应相结合，使源材料在基底上沉积形成薄膜。

薄膜材料的应用：薄膜材料在物理实验技术中的应用非常广泛。

首先，薄膜材料在光学器件中扮演着重要的角色。

例如，在太阳能光电转换器件中，薄膜材料可以用来制作阳极和阴极，从而实现太阳能的转化。

在显示器和光学器件中，薄膜材料可以用来制作透明电极和反射镜等。

其次，薄膜也被广泛应用于电子器件中。

例如，薄膜材料可以用来制造半导体器件中的晶体管和集成电路。

此外，薄膜材料还可以用于传感器和探测器等领域。

例如，在温度传感器中，薄膜材料可以通过测量电阻值的变化来实现温度的检测。

在生物医学传感器中，薄膜材料可以用来制作生物传感器，实现对生物分子的检测和监测。

结语：薄膜材料和薄膜器件应用在物理实验技术中具有重要地位。

薄膜材料的独特性质和多样的制备方法使得它们在各个领域具有广泛的应用。

无论是在光学器件、电子器件还是传感器等领域，薄膜材料都扮演着不可替代的作用。

物理学中的半导体材料制备与性能研究半导体材料是物理学中的研究热点之一。

作为电子学发展的重要基础，半导体材料广泛应用于电子器件、光电子器件、光伏电池等领域。

在半导体材料的制备和性能研究方面，物理学家们不断探索和创新，在现代科技的各个领域做出了许多重大贡献。

一、半导体材料的制备半导体材料的制备可以采用多种方法，主要包括物理气相沉积、化学气相沉积、溅射、分子束外延等。

物理气相沉积是通过热分解或化学反应形成的气体反应物，将半导体薄膜沉积到晶体基底上。

化学气相沉积是将半导体原料以气态形式送到反应室并分解，形成半导体薄膜沉积到晶体基底上。

溅射是使用高能离子轰击靶材，使得材料离子迅速散发并在晶体基底上形成薄膜。

分子束外延是通过高速分子束束流，在基底表面上沉积单原子或化学物质。

通过不同的制备方法，可以得到多种不同性质的半导体材料。

例如，采用物理气相沉积的氧化锌半导体薄膜具有高晶质性、透明性和优异的光电性能，因此被广泛应用于透明电子器件和光电子器件中。

二、半导体材料的性能研究半导体材料的性能研究是物理学家们关注的核心问题。

半导体材料的性能与结构、成分、厚度等因素密切相关。

为了探究这些因素对半导体材料性能的影响，科学家们常常利用光电子学、电学、光学等手段进行性能研究。

光电子学研究可以通过研究半导体材料的能带结构来探究其电学性质。

光电子学技术通常采用光电子发射、光电子能谱等方法，研究半导体材料表面与界面的能带结构和本征缺陷。

电学研究可以通过研究半导体材料的电响应性质来探究其电学性质。

电学技术通常采用暗电导、宏观电学测试等方法，研究半导体材料的电阻率、载流子迁移率等性质。

光学研究可以通过研究半导体材料与光的相互作用来探究其光电性质。

光学技术通常采用吸收光谱、荧光光谱等方法，研究半导体材料的光谱特性、光致发光特性等性质。

通过综合利用光电子学、电学、光学等技术手段，可以深入探究半导体材料中载流子的输运机制、缺陷状态、表面性质等重要问题，从而为半导体器件的设计和优化提供重要支撑。

半导体薄膜技术与物理教学设计引言半导体薄膜技术是近年来发展较快的一项技术，在各个领域有广泛的应用。

它与物理学紧密相关，因此在物理教学中，介绍半导体薄膜技术可以帮助学生更好地理解物理概念。

本文将介绍半导体薄膜技术以及物理教学设计的相关内容。

半导体薄膜技术半导体材料是指能够比金属导体稍微导电的材料。

它们的导电性介于金属和非金属之间，这是由于半导体材料的芯带和价带之间存在禁带宽度。

半导体材料主要由硅、锗、氮化硅、砷化镓等材料构成。

半导体材料广泛应用于电子产品中，例如芯片、电视、手机等。

半导体薄膜技术是一种通过物理或化学方法，在半导体材料表面形成薄膜的技术。

半导体薄膜技术可以制备各种功能膜，例如导电膜、光学膜、反射膜、隔热膜等。

薄膜的平坦性、晶格结构、化学组成等可以通过半导体制备技术进行调控。

半导体薄膜技术的应用广泛，例如用于制造功能材料、集成电路、太阳能电池板等。

物理教学设计为了让学生更好地理解半导体薄膜技术，可以在物理课程中设计相关的实验。

以下是一些可能的物理实验设计：1.半导体薄膜的制备和表面形貌观察实验可以使用物理气相沉积、分子束外延等技术制备半导体薄膜，并使用场发射扫描电镜观察薄膜表面形貌，从而让学生了解半导体薄膜的制备过程和表面形貌调控的重要性。

2.半导体薄膜的光学性质实验可以使用光谱仪观察不同厚度的半导体薄膜在可见光范围内的透射谱和反射谱，让学生理解半导体薄膜的光学性质和在光信号传输中的应用。

3.太阳能电池实验通过制作太阳能电池，学生可以了解半导体材料在光电转换方面的应用和半导体薄膜技术在太阳能电池制备中的作用。

4.导电薄膜实验使用真空蒸镀等技术制备导电薄膜，并使用四探针测量法测量薄膜的电导率，让学生了解半导体薄膜技术在制备导电材料中的应用。

以上实验设计仅作为参考，实际的物理教学设计需要根据不同的教学目标、实验条件和学生特点进行具体的规划和实施。

总结半导体薄膜技术是一项重要的材料制备技术，在物理教学中也有广泛的应用。
