史密斯圆图

史密斯圆图的原理及应用一、史密斯圆图的概述史密斯圆图（Smith Chart）是一种常用的电路设计工具，广泛应用于微波电路的设计与分析。

它可以通过坐标变换的方式将复抗匹配器的阻抗表示在一个圆图上，方便工程师快速计算和优化电路。

二、史密斯圆图的原理史密斯圆图的构建基于复平面的坐标转换技术，将复抗匹配器的阻抗表示在一个单位圆上。

具体步骤如下：1.将复抗匹配器的阻抗表示为复平面上的点，以阻抗的实部和虚部作为横纵坐标。

2.将复抗匹配器的阻抗归一化到一个标准的单位圆上，使得阻抗归一化到圆上的点表示为单位圆上的点。

3.在单位圆上绘制一系列等效电阻德曼圆，并标记常用的阻抗值。

这些等效电阻德曼圆的半径是固定的，通过变换得到的阻抗点在不同等效电阻德曼圆上的位置。

4.通过在复平面上作圆的平移和旋转操作，将复抗匹配器的阻抗点转换成单位圆上的点。

5.将复抗匹配器转换后的阻抗点与等效电阻德曼圆上的点连接，得到史密斯圆图。

三、史密斯圆图的应用1. 阻抗匹配•利用史密斯圆图可以方便地进行阻抗匹配的计算和设计。

通过在史密斯圆图上移动阻抗点，可以得到与之匹配的负载阻抗或源阻抗。

工程师可以根据需要，选择合适的匹配器或变换线来实现阻抗的最大传输。

2. 反射系数的计算•史密斯圆图也可以方便地计算反射系数。

通过在史密斯圆图上读取阻抗点对应的反射系数，工程师可以快速了解电路中的反射情况，并根据需要进行相应的优化调整。

3. 变换线设计•史密斯圆图可以帮助工程师设计不同类型的变换线，如电阻性变换线、电容性变换线和电感性变换线。

通过在史密斯圆图上进行阻抗点的变换，可以得到满足特定要求的变换线参数。

4. 频率扫描分析•在频率扫描分析中，史密斯圆图可以帮助工程师分析电路在不同频率下的阻抗变化情况。

通过在史密斯圆图上绘制多个频率下的阻抗点，可以得到电路的频率响应特性。

5. 负载匹配•史密斯圆图也可以应用于负载匹配。

通过在史密斯圆图上绘制负载阻抗曲线和源阻抗曲线，可以找到使得负载与源之间产生最小干扰的最佳匹配点。

一、Smith圆图概述Smith圆图（Smith chart）是用来分析传输线匹配问题的有效方法。

它具有概念明晰、求解直观、精度高等特点，因而被广泛应用于射频工程中分析传输线问题。

高频与微波电路设计中，最基本且重要的课题为阻抗匹配。

透过阻抗匹配的运用与设计，可以使信号有效率的由电源端传送到负载端。

现阶段，阻抗匹配须借重史密斯图的运用才能快速、有效的达成。

随着时间的流转，阻抗匹配的方式也由过去在史密斯图上以手绘计算结果，转而经由计算机化的史密斯图达成，其优点在于：(1)免除复杂计算过程中可能产生的人为错误，(2)透过计算机化史密斯图的运用可以进一步达到宽频带阻抗匹配的目的。

电子SMITH圆图软件能将计算结果以图形和数据并行输出，处理包括复数的矩阵运算。

且拥有良好的用户界面以及函数本身会绘制图形、自动选取坐标刻度等优点。

本设计即是利用vb6.0针对阻抗匹配设计的计算机化史密斯图。

其优点在于图面功能非常清楚，并且运用可视化的安排，使匹配电路直接显示，使设计者可以轻松的了解如何进行阻抗匹配工作也同时可以观察加入各项组件后的输入阻抗变化情形。

二、Smith圆图结构阻抗圆导纳圆阻抗圆导纳圆反射系数圆软件界面电抗圆电阻圆三、Smith圆图基本原理史密斯圆图是由很多圆周交织在一起的一个图。

正确的使用它，可以在不作任何计算的前提下得到一个表面上看非常复杂的系统的匹配阻抗，唯一需要作的就是沿着圆周线读取并跟踪数据。

史密斯圆图是反射系数(伽马，以符号Γ表示)的极座标图。

反射系数也可以从数学上定义为单端口散射参数，即s11。

史密斯圆图是通过验证阻抗匹配的负载产生的。

这里我们不直接考虑阻抗，而是用反射系数ΓL，反射系数可以反映负载的特性(如导纳、增益、跨导)，在处理RF频率的问题时ΓL更加有用。

我们知道反射系数定义为反射波电压与入射波电压之比：图3. 负载阻抗负载反射信号的强度取决于信号源阻抗与负载阻抗的失配程度。

反射系数的表达式定义为：由于阻抗是复数，反射系数也是复数。

史密斯圆图（Smith chart ）分析长线的工作状态离不开计算阻抗、反射系数等参数，会遇到大量繁琐的复数运算，在计算机技术还未广泛应用的过去，图解法就是常用的手段之一。

在天线和微波工程设计中，经常会用到各种图形曲线，它们既简便直观，又具有足够的准确度，即使计算机技术广泛应用的今天，它们仍然对天线和微波工程设计有着重要的影响作用。

Smith chart 就是其中最常用一种。

1、Smith chart 的构成在Smith chart 中反射系数和阻抗一一对应；Smith chart 包含两部分，一部分是阻抗Smith 圆图（Z-Smith chart ），它由等反射系数圆和阻抗圆图构成；另外一部分是导纳Smith 圆图（Y-Smith chart ），它由等反射系数圆和导纳圆图构成；它们共同构成YZ-Smith chart 。

阻抗圆图又由电阻和电抗两部分构成，导纳圆图由电导和电纳构成。

1.1 等反射系数圆在如图1所示的带负载的传输线电路图中，由长线理论的知识我们可以得到负载处的反射系数0Γ为：000000Lj L u v L Z Z j eZ Z θ-Γ==Γ+Γ=Γ+ 其中00arctan(/)Lv u θ=ΓΓ。

图1 带负载的传输线电路图在离负载距离为z 处的反射系数Γ为：2000L j j z in u v in Z Z j e eZ Z θβ--Γ==Γ+Γ=Γ+ 其中220u v Γ=Γ+Γ，arctan(/)L v u θ=ΓΓ。

椐此我们用极坐标当负载和传输线的特征阻抗确定下来之后，传输线上不同位置处的反射系数辐值（1Γ≤）将不再改变，而变得只是反射系数的辐角；辐角的变化为2z β-∆，传输线上的位置向负载方向移动时，辐角逆时针转动，向波源方向移动时，辐角向顺时针方向转动，如图2所示。

图2 等反射系数圆传输线上不同位置处的反射系数的辐角变化只与2z β-，其中传波常数2/p βπλ=，所以Γ是一个周期为0.5p λ的周期性函数。

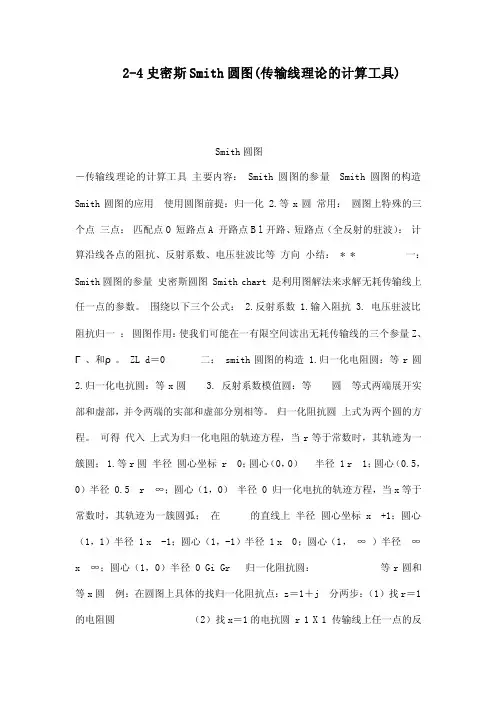

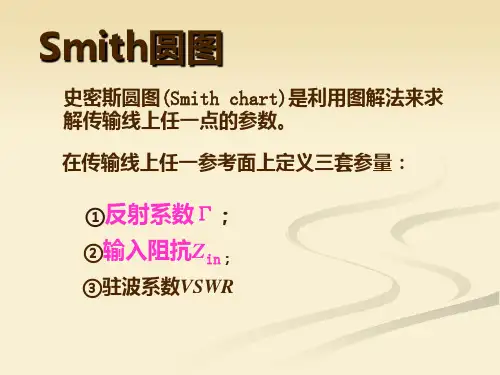

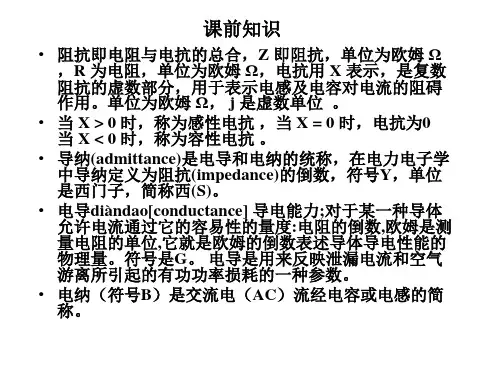

2-4史密斯Smith圆图(传输线理论的计算工具)Smith圆图－传输线理论的计算工具主要内容： Smith圆图的参量 Smith圆图的构造Smith圆图的应用使用圆图前提：归一化 2.等x圆常用：圆图上特殊的三个点三点：匹配点O 短路点A 开路点B l开路、短路点（全反射的驻波）：计算沿线各点的阻抗、反射系数、电压驻波比等方向小结： * * 一：Smith圆图的参量史密斯圆图 Smith chart 是利用图解法来求解无耗传输线上任一点的参数。

围绕以下三个公式： 2.反射系数 1.输入阻抗 3. 电压驻波比阻抗归一：圆图作用：使我们可能在一有限空间读出无耗传输线的三个参量Z、Γ、和ρ。

ZL d＝0 二： smith圆图的构造 1.归一化电阻圆：等r圆2.归一化电抗圆：等x圆 3. 反射系数模值圆：等圆等式两端展开实部和虚部，并令两端的实部和虚部分别相等。

归一化阻抗圆上式为两个圆的方程。

可得代入上式为归一化电阻的轨迹方程，当r等于常数时，其轨迹为一簇圆； 1.等r圆半径圆心坐标 r 0；圆心（0，0）半径 1 r 1；圆心（0.5，0）半径 0.5 r ∞；圆心（1，0）半径 0 归一化电抗的轨迹方程，当x等于常数时，其轨迹为一簇圆弧；在的直线上半径圆心坐标 x +1；圆心（1，1）半径 1 x -1；圆心（1，-1）半径 1 x 0；圆心（1，∞）半径∞x ∞；圆心（1，0）半径 0 Gi Gr 归一化阻抗圆：等r圆和等x圆例：在圆图上具体的找归一化阻抗点：z＝1＋j 分两步：（1）找r＝1的电阻圆（2）找x＝1的电抗圆 r 1 X 1 传输线上任一点的反射系数为：是一簇|G|?1同心圆。

3. 等圆复角增加复角减少例：在圆图上具体的找反射系数点：分两步：（1）找大小为0.6的等圆（2）找角度为45度的线等反射系数模值圆对应于驻波比也是一簇同心圆说明：等驻波比圆 B A O 三个点的物理意义 l匹配点（没反射的行波）：中心点O 对应的电参数：匹配点 O 开路点纯电抗圆与正实轴的交点B（阻抗无穷）B A 短路点电抗圆与负实轴的交点A（阻抗为0）纯电抗圆三：Smith圆图应用应用过程分以下三步： 1.起点（已知P） 2.终点（所求Q） 3.旋转（方向） ZL 传输线上的点与圆图上的点一一对应，所以圆图可以用来： Q P L 向电源：d 增加―从负载移向信号源，在圆图上顺时针方向旋转；向负载：d减小―从信号源移向负载，在圆图上逆时针方向旋转； ZL d＝0 例1 已知：求：距离负载0.24波长处的Zin. 解：查史密斯圆图，其对应的向电源波长数为则此处的输入阻抗为: 向电源顺时针旋转0.24 等半径 ZL 0.24l 思考：已知输入阻抗，求距离0.24波长处的负载阻抗？。

史密斯圆图
史密斯圆图(Smith chart)是一款用于电机与电子工程学的图表，主要用于传输线的阻抗匹配上。

史密斯图的基本原理在于以下的算式:

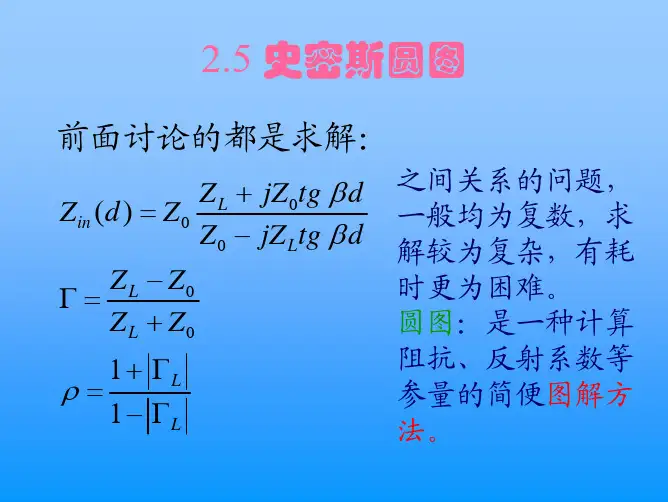

反射系数Γ(reflection coefficient)和阻抗z L均为复数，z L是归一化负载值，即z L = ZL/ Z0。

ZL是电路的负载值，Z0是传输线的特性阻抗值，通常使用50Ω。

这是一双线性变换，属于复变函数中的保角变换。

它将z
复平面上实部r=常数和虚部x＝常数的两族正交直线变换为Γ
复平面上的正交圆族。

该图表是由菲利普·史密斯(Phillip Smith)于1939年发明的，当时他在美国的RCA公司工作。

史密斯也许不是图表的第一位发明者，一位名为Kurakawa的日本工程师声称早于其一年发明了这种图表。

史密斯曾说过，“在我能够使用计算尺的时候，我对以图表方式来表达数学上的关联很有兴趣。

”
Smith 圆图
图表中的圆形线代表阻抗的实部，即等电阻圆；中间的横线与向上和向下散出的弧线则代表阻抗的虚部，即等电抗圆。

上半圆是正值，下半圆是负值。

在图边的数字代表反射系数的角度(0-180度)和波长(由零至半个波长)。

有一些图表是以导纳值(admitt ance)来表示，把上面的阻抗圆图旋转180度即可导纳圆图。

自从有了计算机后，此种圆图的使用率随之而下，但仍常用来表示特定的资料。

对于就读电磁学及微波电子学的学生来说，在解决课本问题仍然很实用，因此史密斯图至今仍是重要的教学工具。

在学术论文里，结果也常会以史密斯图来表示。

smith chart史密斯圆图总结史密斯圆图(Smith chart)是一款用于电机与电子工程学的圆图，是最著名和最广泛的用于求解传输线问题的图解技术。

主要用于传输线的阻抗匹配上。

一条传输线(transmission line)的电阻抗力(impedance)会随其长度而改变，要设计一套匹配(matching)的线路，需要通过不少繁复的计算程序，史密斯圆图的特点便是省却一些计算程序。

Smith圆图的构成：等反射系数圆、阻抗圆图、导纳圆图。

史密斯圆图的基础在于以下的算式Γ= (Z - 1)/(Z+ 1)Γ代表其线路的反射系数(reflection coefficient)，即S-parameter里的S11，Z是归一负载值，即ZL / Z0。

当中，ZL是线路的负载值Z0是传输线的特征阻抗值，通常会使用50Ω。

圆图中的横坐标代表反射系数的实部，纵坐标代表虚部。

圆形线代表等电阻圆，每个圆的圆心为1/(R+1),半径为R/(R+1).R为该圆上的点的电阻值。

中间的横线与向上和向下散出的线则代表阻抗的虚数值，即等电抗圆，圆心为1/X,半径为1/X.由于反射系数是小于等于1的，所以在等电抗圆落在单位圆以外的部分没有意义。

当中向上发散的是正数，向下发散的是负数。

圆图最中间的点(Z=1+j0, Γ=0)代表一个已匹配(matched)的电阻数值(此ZL=Z0，即Z＝1)，同时其反射系数的值会是零。

圆图的边缘代表其反射系数的幅度是1，即100%反射。

在图边的数字代表反射系数的角度(0-180度)。

有一些圆图是以导纳值(admittance)来表示，把上述的阻抗值版本旋转180度即可。

圆图中的每一点代表在该点阻抗下的反射系数。

该电的阻抗实部可以从该电所在的等电阻圆读出，虚部可以从该点所在的等电抗圆读出。

同时，该点到原点的距离为反射系数的绝对值，到原点的角度为反射系数的相位。

由反射系数可以得到电压驻波比和回波损耗。

Smith圆图的原理和应用1. 前言Smith圆图是一种用于分析和解决电路中匹配问题的有效工具。

它由英国电气工程师Philip H. Smith于1939年创造，被广泛应用于射频电路、微波电路和天线设计等领域。

本文将介绍Smith圆图的基本原理和其在电路设计中的应用。

2. Smith圆图的基本原理2.1 反射系数和阻抗的关系Smith圆图是基于反射系数和阻抗之间的关系来进行分析的。

在电路中，反射系数表示反射波与入射波之间的关系，它是一个复数，可以用幅值和相位角来表示。

而阻抗则表示电路的负载特性，是一个实数。

Smith圆图将反射系数和阻抗之间的关系以一种直观而又简洁的方式进行了可视化。

2.2 Smith圆图的表示方式Smith圆图以单位圆为基础，将纯虚轴表示为电阻为无穷大的点，将实轴表示为电抗为零的点。

反射系数的值可以通过在Smith圆图上找到相应的点来表示。

例如，反射系数为0时，点位于单位圆的中心，反射系数为1时，点位于单位圆的边缘。

3. Smith圆图的应用3.1 反射系数的测量Smith圆图可以用于测量电路中的反射系数。

通过将电路与信号源和负载连接，可以使用向电路中注入信号的方式来测量反射系数。

通过测量反射系数的幅值和相位角，并将其在Smith圆图上进行标记，可以得到电路的匹配情况。

3.2 阻抗匹配Smith圆图可以帮助我们进行阻抗匹配，即调整电路的参数，以使得电路的输入和输出阻抗相匹配。

在Smith圆图上，我们可以通过移动点的位置来调整电路的参数，直至反射系数最小化。

通过在Smith圆图上定位匹配的点，可以快速找到合适的参数设置。

3.3 确定失配的原因Smith圆图可以帮助我们确定电路中失配的原因。

当电路的反射系数不为零时，可以使用Smith圆图来定位反射点，并判断失配的原因。

例如，如果反射系数位于实轴上，则说明电路存在电抗失配；如果反射系数位于圆心，则说明电路存在电阻失配。

3.4 天线设计Smith圆图在天线设计中也有广泛的应用。
