【奥的斯】奥的斯OCSS ARD自动驻停技术

电梯停电应急电源使用手册2015.08.V2注意事项警告●产品拆箱、安装、接线、操作前，请检查本产品是否在运输过程中有损坏。

●切勿安装使用已经损坏的或缺少配件的产品。

●本产品禁止安装在潮湿、腐蚀、易燃等地方。

请勿将三相电源输入线连接到输出R、S、T端子，否则会导致产品内部损坏。

●请认真阅读本手册并严格遵照手册的内容规范安装，否则可能会损坏本产品及原电梯系统，甚至导致人身伤亡事故。

●请定期紧固产品接线端子。

●请勿直接触摸输入及输出接线端子、控制板上元器件，因为存在触电及损坏控制板的危险，还可能造成人身伤害。

●本产品的外接原理图仅供参考，可能会与您订购的产品有所不同。

由于产品改良或规格变更，本装置的原理可能会有所变更，恕不另行通知。

●接线前请确认输入电源为断开状态，带电操作有触电伤害及引发火灾的危险。

产品简介电梯停电应急电源，以下简称（ARD），ARD可以在电网停电时，在设定的时间内自动投入工作，向电梯控制系统提供三相应急电源，使电梯轿厢缓慢运行到平层位置并开门释放乘客。

ARD具有安装接线简单、调试方便、性价比高的特点。

安装前注意事项1、为正确安装、调试和使用本产品，请务必在使用前认真阅读本使用手册。

2、本手册适用于ARD系列三相电源输出的电梯停电应急电源。

3、为了避免造成人员及电梯设备事故，对ARD的安装、调试及维护等工作必须采取以下安全措施：a.安装、连接、调试等工作应由电梯行业相关技术人员进行操作。

b.请确保电梯及ARD电源已经关闭、电梯各设备接地良好。

c.在接通三相电源调试之前，请再次确认ARD与电梯系统之间接线正确。

功能特点1、电网电源正常时，ARD待机充电状态。

电网断电后，ARD自动进入逆变状态，为电梯控制系统提供三相应急电源。

电网电源恢复时，ARD恢复至待机充电状态。

2、当拨码开关SW1（3=OFF，4=ON）时，收到门联锁继电器闭合信号后延时10s停止，如果没有此信号则连续工作180s后停止；当拨码开关SW1（3=ON,4=OFF）时，门联锁继电器闭合后定时15s停止；当拨码开关SW1（3=ON，4=ON）时，门联锁继电器闭合信号后定时30s停止。

F8fg9545t550-04 XO-21VF将服务器插入OCSS，则四个模块均可监控；插入MCSS，可监控除OCSS的其他三个模块；插入DBSS或DISS只能监控对应模块本身。

现在我们对各模块重要菜单做说明。

一．Ocss重要菜单：1。

监控（MONITOR）M-1-1-1（CAR MONITOR），此菜单可用来监控轿厢的状态，操作模式，运动状态，门状态，内外呼的数目，以及负载状态。

它还允许用服务器输入内外呼信号。

群组中轿厢方向位置操作模式状态前后门状态呼梯目标层呼梯类型上下方向呼梯数目负载状态8楼上召上2下0 10%开关动作其中，操作模式是非常重要的信息。

M-1-1-2（IO MONITOR），此菜单可检查一些重要的串行输入输出状态.M-1-1-3（GROUP MONITOR），此菜单可监控群组中其他电梯的状态。

2．测试（TEST）M-1-2-1（RSL I/O），此菜单可用来检查所有串行输入输出口的状态，通过选择1，2，3来监控轿厢，厅外和群控串行信号。

也可通过ON，OFF键来强制输出口的状态。

串行连接地址地址位数输入有效，输出无效M-1-2-2-1（EVENT LOG ），OCSS 故障记录。

运行次数 运行时间100DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2（MODES ）模式记录 。

模式编号 模式名 发生次数 最近一次发生于14分前3．一般参数设置（NOM SETUP ）M-1-3-1（INSTALL ），OCSS 安装参数，用于实现丰富的轿厢操作功能，里面共9个子菜单。

M-1-3-2（INPUT/OUTPUT ），串行通讯地址设置。

M-1-3-3（MASKS ），用于多种屏蔽服务，共四个子菜单，最常用的是第一个。

M-1-3-4（POS INDICATORS ），各楼层显。

M-1-3-5，楼层表（FLOOR TABLE ），OCSS 与MCSS 楼层对应关系。

4．特殊参数设置（SPECIAL SETUP ）M-1-4-4（OPMODE ENABLE ）,操作模式屏蔽。

层，这部轿厢响应外招。
11
MOT-T
高峰退出时间
0
0~255
下高峰退出时间MOT:
如果在MOT时间里，两部轿厢具有满载去大厅，那么MOT启动.
如果单是没有轿厢到大厅或具有满载，又不在同一时间，那MOT操作暂停启动.
12
EN-UCB
上行召唤屏蔽
0
0~255
允许不响应上外呼:
0轿厢响应向上或向下的外呼指令
0 (0.1) 25.5 s
10
DCP-T
关门延时时间
50
10~255
DCP模式延时时间 （轿厢延时保护）：
当开门时间长于DCP-T，轿厢将退出群组操作，如果启用EN-NDG,门将重新开始慢慢关闭。
25（1）255 s
11
DTC-T
关门超时时间
20
10~255
关门保护时间:
如果门不能完全关闭，在DTC-T时间下门重新打开，并尝试再次关闭。但经过三次尝试不成功电梯将锁闭.10 (1) 254 s DTC-时间
0~255
餐厅层门保持时间:
如果MIN-H超出时间，这门时间将用在CFT-P上.
0 (0.1) 25.5 s
6
ARD-P
自动泊梯楼层
255
0~255
基站设置
如果没有其他外呼，轿厢将经过ARD-T时间后返回到设定楼层
0 (1) 31
> 31无效
注意：仅对单梯
7
ARD-T
自动泊梯时间
90
0~255
ARD （自动返基站）模式延时设置
双重高峰楼层
255
0~255
双群组上高峰边界位置:
群组电梯分成两个组，如果DUPK输入激活，则选择DUPK-P脱离群组.

2
存储器存取错误
3
在轿厢模式 WRR 以内失去门区
4
位置基准错误
5
开门保护
6
关门保护
7
在轿厢模式 RUN 期间安全环节打开
8
在轿厢模式 STOP 期间安全环节打开
9
24V 电源故障（1LS=2LS=0）
A
两台并联错误（检查到多于 15 个的错误）
B
参数范围错误
C
24V 相同步错误
D
接收到紧急停车
E
执行特殊任务（ISS、EPO 、EFO、PKS、CTL）

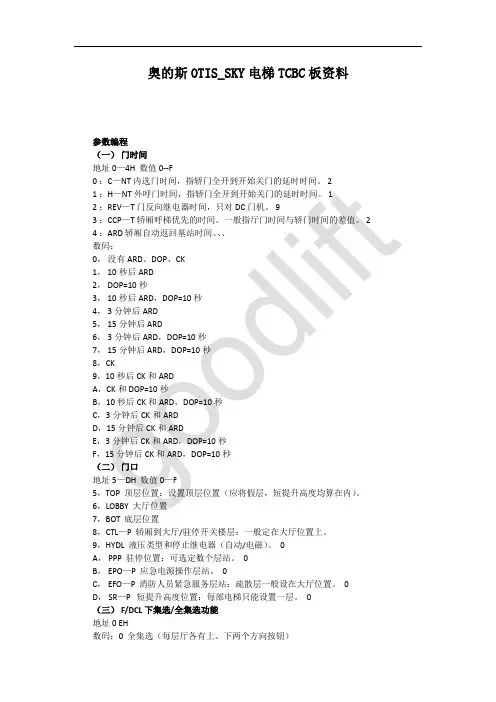

1 下集选操作（大厅处一个上方向按钮） 2 下集选操作（大厅处一个下方向按钮） 3 下集选操作（大厅处两个按钮/全集选功能） （四） DRIVE 拖动形式 地址 0 FH 数码：1—变频方式 （五） GROUP 单台/双台并联//频率 地址 10H 数码：
0 单台/频率 50HZ 1 单台/频率 60HZ 8 两台并联/频率 50HZ/轿厢 A 9 两台并联/频率 60HZ/轿厢 A A 两台并联/频率 50HZ/轿厢 B B 两台并联/频率 60HZ/轿厢 B （六） EPO 应急电源操作 地址 11H 数码：0 没有应急电源操作 1 应急电源操作 A （在 EOP 层站处救援） 2 应急电源操作 B （在下一个可能层站处救援） 5 应急电源操作 C（应急电源操作 A+有限服务） A 应急电源操作 D（应急电源操作 B+有限服务） （七） EFO 消防人员紧急服务（EFS） 地址 12H 数码：0 没有消防员紧急操作和消防员紧急服务 1 消防人员紧急操作 2 消防人员紧急服务 1 （自动） 4 消防人员紧急服务 2 （手动） （八） ES 紧急停车功能 地址 13H 数码：
