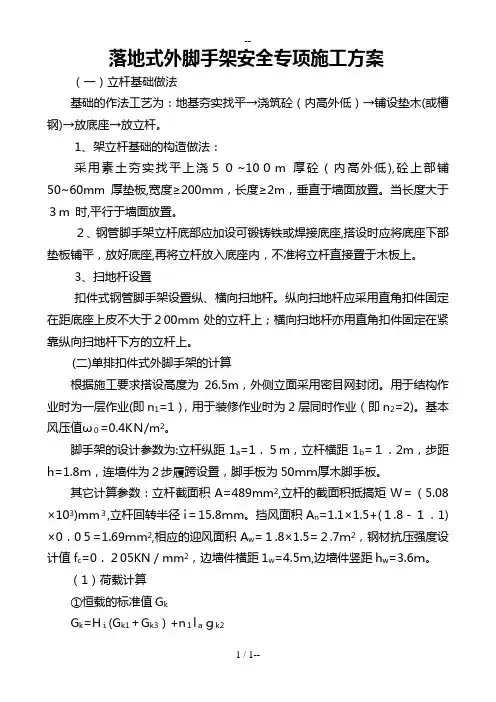

落地式外脚手架安全专项施工方案实用版

YF-ED-J7312可按资料类型定义编号落地式外脚手架安全专项施工方案实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日落地式外脚手架安全专项施工方案实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

（一）立杆基础做法基础的作法工艺为：地基夯实找平→浇筑砼（内高外低）→铺设垫木（或槽钢）→放底座→放立杆。

1、架立杆基础的构造做法：采用素土夯实找平上浇50～100m厚砼（内高外低），砼上部铺50～60mm厚垫板，宽度≥200mm，长度≥2m，垂直于墙面放置。

当长度大于3m 时，平行于墙面放置。

2、钢管脚手架立杆底部应加设可锻铸铁或焊接底座，搭设时应将底座下部垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上。

3、扫地杆设置扣件式钢管脚手架设置纵、横向扫地杆。

纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；横向扫地杆亦用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

（二）单排扣件式外脚手架的计算根据施工要求搭设高度为26.5m，外侧立面采用密目网封闭。

用于结构作业时为一层作业（即n₁=1），用于装修作业时为2层同时作业（即n₂=2）。

基本风压值ω₀=0.4KN/m²。

脚手架的设计参数为：立杆纵距1a=1.5m，立杆横距1b=1.2m，步距h=1.8m，连墙件为2步履跨设置，脚手板为50mm厚木脚手板。

其它计算参数：立杆截面积A=489mm²,立杆的截面积抵搞矩W=（5.08×10³）mm³,立杆回转半径i=15.8mm。

挡风面积An=1.1×1.5+(1.8-1.1)×0.05=1.69mm²，相应的迎风面积Aw=1.8×1.5=2.7m²，钢材抗压强度设计值fc=0.205KN/mm²，边墙件横距1w=4.5m,边墙件竖距hw=3.6m。

（1）荷载计算①恒载的标准值GkGk=Hi(Gk1+Gk3)+n₁lagk2由表5—7查得gk1=0.1089kN/m，由表5—14查得gk2=0.2984KN/m，由表5—15查得gk3=0.1113KN/m(以上所指表均为查建筑施工手册第三版中的有关表格)。

则有：用于结构作业时Gk=30×(0.1089+0.1113)+1.5×0.2984=7.0536KN用于装修作业时Gk=30×(0.1089+0.1113)+2×1.5×0.2984=7.5012KN②活载（作业层施工荷载）的标准值Qk.Qk=n₁laqk由表5—16查得qk=1.8KN/m(结构作业时)和qk=1.2KN/m装修作业时），则有：用于结构作业时Qk=1.5×1.8=2.7KN用于装修作业时Qk=2×1.5×1.2=3.6KN③风荷载的标准值wkωk=1aФwkωk=0.7µsµzWopφ=An/Aw=1.69/2.7=0.626查表5—6得μs=1.3φ(按背靠建筑物为敞开情况计)，με=0.814，由《建筑荷载规范》表6.2.1中查得μz=1.42（离地面30m）则有：ωk=0.7×0.814×1.42×0.4=0.32KN/m²ωk=1.5×0.626×0.32=0.30KN/m²(2)脚手架整体验算①确定材料强度附加分项系数mv因组全风荷载，取mV=1.5607②计算轴心力设计N’N’=1.2(NGk+Nqk)式中NGk即Gk，NQk,将Gk和Qk的数值代入得到用于验算底面截面结构作业时N’=1.2×(7.5012+3.6)=11.70KN用于装修作业时n’=1.2×(7.5012+3.6)=13.32KN(3)计算风荷载弯矩MωMω=0.12qwkh式中qwk,即ωk,h为步距，则验算底部截面时Mw=0.12×0.30×1.8m²=0.12KN.m=120KN.mm确定稳定系数Ф查表5—20（用于插入法）得μ=1.53，λ=（μh）/I=(1.53×1.8)/0.0158=174由表5—22查得φ=0.235(4)验算稳定N’/（ФA）+Mω/W≤fc/0.9Mx将fc和mX的数值代入上式，得到N’/（φA）+Mω/W≤0.146KN/mm²（三）架子搭设：1、架体与建筑结构拉结本工程脚手架连墙件采用单杆穿墙夹固式刚性连接：用单根小横杆穿过墙体，在墙体两侧用短钢管（长≥600）夹紧并塞以垫木，按规范要求，二步三跨设置一个连墙件。

具体构造如下：连墙件的布置应符合下列规定：1）、脚手架在搭设过程中，高度在7m以时下可采用临时抛撑方法保持架体稳定，当搭设高度超过7m时应校正杆件后，从第一步架开始设置连墙件。

2）、连墙件宜靠近立杆与大横杆交叉点处设置,偏离立杆与大横杆交叉点的距离≤300mm。

3）、宜优先采用菱形布置，也可用方形、矩形布置。

2、杆件间距与剪刀撑设置1）、本工程脚手架立杆间距按1.5m设置，大横杆间距1.8米。

2）、小横杆贴近立杆布置，搭于大横杆之上（最低部小横杆搭于大横杆之下）。

3）、立杆与大横杆交叉点处主节点，必须设置小横杆，用直角扣件扣接，严禁拆除，且小横杆距立杆与大横杆交叉点节点中心距离≤150mm，在双排脚手架中，靠墙一端的外伸长度。

4）、本工程使用竹笆脚手板，小横杆两端应用直角扣件固定在立杆上；单排脚手架的小横杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度应不小于180mm，竹笆脚手板底部加设大横杆，而大横杆应用直角扣固定在小横杆上，并应等间距设置，间距≤400mm。

5）、大横杆的构造要求应符合下列要求：①大横杆宜设置在立杆内侧，其长度不宜小于3跨；②大横杆接头宜采用对接扣件连接，也可采用搭接（搭接长度大于1米，用3个旋转扣件等间距固定扣件末端留10cm自由空间）。

6）、剪刀撑与横向斜撑剪刀撑是防止脚手架纵向变形的重要措施，正确设置剪刀撑可增强脚手架的整体刚度。

剪刀撑的设置应符合下列规定：①每道剪刀撑跨越立杆的根数宜按下表的规定设置，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的夹角宜在45°～60°之间。

②在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置，中间各道剪刀撑之间的净距不应大于15m。

（如图）③剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆（小横杆）的伸出端或立杆上。

④横向斜撑设置应符合下列规定：a、横向斜撑在同一节间由底至顶层呈之字型连继布置，斜撑的固定宜采用旋转扣件固定在与之相交的小横杆伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm，当斜撑杆在一跨内跨越2个步距时，宜在相交的大横杆处增设一根小横杆，将斜撑杆固定在其伸出端上。

b、本工程脚手架为开口型双排脚手架，两端均必须设置横向斜撑，中间宜再隔6跨设置一道。

⑤剪刀撑的斜杆应与立杆和伸出的小横杆进行连接，底部斜杆下端应置于垫板上。

⑥若剪刀撑接长时，采用搭接，搭接长度≥1m，3个旋转扣件等间距固定，且扣件末端留10cm自由空间。

3）、脚手板与防护栏杆⑴脚手板在里外立杆间应满铺，墙与里排立杆之间应铺设架板，并保证离墙面的距离100～120mm。

⑵脚手板材质脚手板材质应符合下列规定：竹架板（或叫竹串片脚手板）：应用直径8～10mm的螺拴，按间距500～600mm穿透拧紧而成，螺栓离端部200～250mm，板的厚度不小于50mm；竹架板的一般尺寸为30cm×300cm。

⑶脚手板铺设时，冲压钢架板、木架板、竹架板铺设，应设置在三根小横杆上，当脚手板长度小于2m时，可采用二根小横杆支承，但应将脚手板两端与其可靠固定，严防倾翻。

此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。

对接平铺时，接头处必须设二根小横杆，脚手板外伸长度应取130～150mm，两块脚手板外伸长度的和不应大于300mm。

搭接铺设时，接头处必须支在小横杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。

竹脚手板应按其主竹筋垂直于大横杆方可铺设，且采用对接平铺，四个角应用直径1.2mm 的镀锌钢丝固定在大横杆上。

作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠的固定。

脚手板必须牢固固定在脚手架上，否则不得使用。

④防护栏杆作业层高度≥2m时，在其外侧必须设置1.2m高防护栏杆和300mm高挡脚板。

作业层及临边防护栏杆和挡脚板的搭设应符合下列规定。

a、栏杆和挡脚板均应搭设在外立杆的内侧;b、上栏杆上皮高度为1.2m；c、挡脚板高度为30cm；d、中栏杆应居中设置。

⑤围网防护建筑物外围临街工程应采用密目安全网封闭施工。

密目网必须用专用网绳横向绑扎在上下二道纵向水平杆上，同时接头也应绑扎牢固，不允许有空洞。

施工层网应高于作业层1.2m。

4）杆件要求⑴立杆接长立杆接头除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接，且对接、搭接应符合下列规定：①立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头应在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。

②立杆搭接时，搭接长度应≥1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。

立杆顶端宜高出女儿墙上皮1m（平屋面），高出沿口上皮1.5m（坡屋面）。

⑵大横杆接长大横杆接长宜采用对接扣件连接，也可采用搭接，且对接、搭接应符合下列规定：①大横杆的对接扣件应交错布置：两根相邻大横杆的接头不宜设置在同步同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于立杆间距的1/3。

②大横杆采用对接搭接。

③本工程采用竹串片脚手板，大横杆应作为小横杆的支座，用直角扣件固定在立杆上。

5）、架体内封闭⑴作业层相邻底部架应满挂小孔安全平网做防护层。
