第一节.线路设备大小修周期

第1条.线路设备大小修周期应按照“盐城公司电气设备检修周期”执行。

第2条.线路设备大小修周期为:

第3条.任何单位和个人都不得随意延长大小修周期,延长大小修周期事先向主管部门提出申请且说明延期理由,在得到主管部门批准后方可延期。

第4条.检修单位应在线路检修开工前一周向主管提出申请,同时检修单位应在安全的基础上本着节约的原则编制大修费用上报主管部门。

第二节.检修技术管理

第5条.检修单位应根据《缺陷通知单》认真制定设备检修的组织措施,安全措施和技术措施。

第6条.认真填写开,竣工报告,开工前。在召开开工会,竣工时,在召开评比小结会,切实抓好安全,质量二道关。

第7条.检修单位将检修质量与个人经济挂钩。保证“大修必须升级”努力提高线路调和一类率。

第8条.检修单位应认真填写《检修记录》,《设备变更记录》,《缺陷消除记录》。一式四份,一份检修单位自存,一份交工区,一份交生技股,一份交运行班。

第9条.检修单位应尽量少停电时间,在可能的条件下,应大力开展带电作业。

第三节.检修质量标准

第10条.线路检修质量标准已盐城供电(1986)生字第12号为准。

第11条.检修人员必须努力遵守《盐城供电公司线路检修质量标准》,保质保量。(附:《盐城供电公司送电线路检修质量标准》已便参照执行)

第四节.验收制度

第12条.按照计划确定的检修项目和检修质量标准,严格执行三级验收制。检修人员应对检修项目,检修质量自验收,班长或检修负责人进行检验,最后运行人员验收。领导或专业人员应参加监督性验收。线路检修除由班长或现场负责人在地面复验收外。并应由运行人员进行中间验收或登杆抽查。

第13条.各级验收必须有详细的记录。验收发现没处理好的缺陷应填写缺陷通知单,督促检修人员尽快消除缺陷。

第14条.新建和改建工程验收,施工单位应将设备资料施工记录,测试数据,竣工图纸,有关文件和协议书等资料全部移交运行班,竣工验收合格的新建和改建线路,各项技术指标应符合部颁施工及验收规范的要求。

第15条.新建线路投运前,应由主管部门负责组成收起动委员会,由主管部门,设计,施工和运行单位的领导和有关人员组成,对不符合质量要求的工程,运行单位应拒绝在投运文件上签字。

第16条.新建线路启动投运后应有一年期限的试运行阶段,在试运行期间出现的施工质量问题,施工单位必须负责处理。

第17条.各运行单位和检修单位必须具备13种规程和规范。

一、空线路设计技术规程

二、电力安全工作规程(电力线路部分)

三、架空送电线路运行规程

四、电力线路防护规程

五、电力设施保护条例

六、架空送电线路施工及验收技术规范

七、电力设备接地设计技术规程

八、电力生产事故调查规程

九、华东电网带电作业安全工作规程

十、电力设备过电压保护设计规程

十一、架空送电线路现场运行规程

十二、电业生产人员培训制度

十三、架空送电线路专业生产工作管理制度

附件:《盐城供电公司送电线路检修质量标准》

盐城供电公司检修质量标准

第一部分基础施工

第一节.水泥杆基

第1条.主杆洞及拉洞开挖前应核对设计桩位,其允许偏差如下:一、直线杆中心在横线路方向偏移值不大于50毫米,顺线路方向不大于设计档距的1%。

二、转角杆位移不应大于50毫米。

第2条.基坑深度的允许误差+10毫米—50毫米。如掘洞过深必须填土者,基坑必须夯实。

第3条.“II”型杆“III”型杆扩杆洞坑底应平整,底盘安装尺度误差为:底盘中心的根开误差不得超过30毫米,杆坑深度高差不得超过20毫米。同基础坑在允许误差范围内按最深一坑操平。

第4条.拉线基坑深度允许误差为50毫米正误差不作控制,35 KV及以上线路拉线盘深一般不得少于1.8米,松软图土质,沙土地埋深不得少于2.2米。超过部分须填土处理时应夯实。

第5条.如遇水坑,流沙坑,淤泥坑,杆洞埋深达不到标准且设计无具体要求时应以辅石灌浆处理。

第二节.铁塔基础

第6条.铁塔基础钢筋的钢号直径和配筋按设计规程选用,使用前必须除锈。

第7条.浇制铁塔基础尺寸的误差,应不超过下例规定:

一、保护层厚度-5毫米;二.立柱断面尺寸-1%;三.同组地脚螺栓中心对立柱中心的偏移10毫米。

整基础铁塔基础允许误差在填土夯实后。尺寸的误差不应超过下列规定:

第8条.砂石质量应符合设计要求,并须筛洗,水泥标号符合设计要求,不同编号的水泥不得混合使用,严禁使用受潮硬结的水泥。

第9条.拌和混泥土的水不应含有油污和其他杂物,无酸性和强碱性反应,采用自来水不必化验,采用其他岁时应简单化验。

第10条.混凝土应按设计规定的配合比拌和,拌成后应尽快浇灌完毕。基础模班接缝应严密,浅制不得有漏浆现象。每基基础应一

高压线路维护规范标准

110(66)kV~500kV架空输电线路运行规范目录 第一章总则 (1) 第二章引用标准 (1) 第三章岗位职责 (2) 第四章安全管理 (5) 第五章输电线路工程设计及验收管理 (9) 第六章输电线路的运行管理 (10) 第七章特殊区段输电线路的管理 (13) 第八章输电线路保护区管理 (13) 第九章运行维护重点工作 (15) 第十章输电线路缺陷管理 (23) 第十一章事故预想及处理 (24) 第十二章输电线路技术管理 (26) 第十三章输电线路评级与管理 (29) 第十四章带电作业管理 (29) 第十五章人员培训 (31) 附录A(规范性附录):架空输电线路缺陷管理办法 (35) 附录B(规范性附录):架空输电线路评级管理办法 (38) 附录C(规范性附录):架空输电线路专业年度工作总结提纲 (42) 附录D(规范性附录):架空输电线路故障调查及统计办法 (47)

附录E(资料性附录):架空输电线路运行技术资料档案(技术专档、线路台帐) (54) 编制说明 (64) 第一章总则 第一条为了规范架空输电线路(以下简称“输电线路”或“线路”)的运行管理,使其达到标准化、制度化,保证设备安全、可靠、经济运行,特制定本规范。 第二条本规范依据国家(行业)有关法律法规、标准(包括规程、规范等,下同),以及国家电网公司发布的生产技术文件(包括导则、管理制度等,下同),并结合近年来全国电力系统输电线路运行经验、设备评估分析而制定。 第三条本规范对架空输电线路生产过程中的工程设计、验收、运行、缺陷管理、事故预想及处理、技术管理、设备评级、带电作业、人员培训等项工作以及运行维护重点工作,分别提出了具体要求或指导性意见。 第四条500kV交流架空输电线路。±500kV直流线路、35kV交流线路可参照执行。 本规范适用于国家电网公司系统内的110(66)kV 第五条各区域电网、省(自治区、直辖市)电力有限公司可根据本规范,制定适合本地区电网实际情况的实施细则。 第二章引用标准

浅论送电线路检修及维护

浅论送电线路检修及维护 【摘要】随着我国经济不断的发展,人们的生活水平也得到了有效的提高,当前人们对于电能的使用量也在不断的增加。其电能的输送是连接电能供需之间的一个重要的环节,要保障其?魇涔?程的安全性和可靠性,所以在电能的传输过程中要对于送电线路进行相应的检查和维修,以此来保障电能的安全可靠的传输。以下就对于送电线路检修和维护的实际情况做研究分析,并且提供了相应的措施,以保障电能输送的安全可靠性。 【关键词】送电线路;检修及维护;对策分析 Discussion on Maintenance and Maintenance of Transmission Line Shen Ying (Yunnan Province transmission and distribution engineering companyKunmingYunnan650000) 【Abstract】With the continuous development of China's economy,people's living standards have also been effectively improved,the current people for the use of electricity is also increasing. Its power transmission is connected to the power supply and demand between an important part of the

transmission process to ensure the safety and reliability,so the transmission of electricity in the transmission line for the corresponding inspection and maintenance,in order to To protect the safe and reliable transmission of electricity. The following on the transmission line maintenance and maintenance of the actual situation to do research and analysis,and provide the appropriate measures to ensure the safety and reliability of energy transmission. 【Key words】Transmission line;Maintenance and maintenance;Countermeasures analysis 随着我国工业化进程的不断的加快,人们对于电能的需求量不断的增加,电能已经成为当前人们生产生活中不可缺少的能源。保障电能传输的安全性已经成为当前电力行业所面临的一个重要的问题,所以在电能的输送的过程中要做好相应的送电线路的检修和维护工作,以保障电能的有效传输。 1. 输送电线路的检修概况 1.1输送电线路检修的现状。 当前对于输送电线的检修通常的情况下会采用周期性 的检修的方式,但是随着电力行业的不断的发展,在其检修的过程中,所使用的检修的设备和相应的检修的技术都发生了重大的改变,所以对于当前输送电线检修的方式要进行适

DLT-741-2010架空输电线路运行规程

架空输电线路运行规程 1.范围 本标准规定了架空输电线路运行工作的基本要求、技术标准,并对线路巡视、检测、维修、技术管理及线路保护区的维护和线路环境保护等。 本标准适用于交流110(66)kV~750kV架空输电线路。35kV架空线路及直流架空输电线路可参照执行。2.规范性引用文件 下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然后,鼓励根据本标准达成协议的各方研究是否可用使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB/T 2900.51 电工术语架空线路(GB/T 2900.51-1998,IEC 60050(466):1990,IDT) GB/T 4365 电工术语电磁兼容(GB/T4365-2003,IEC 60050(161):1990,IDT) GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准 DL/T 409 电业安全工作规程(电力线路部分) DL/T626 劣化盘形悬式绝缘子检测规程 DL/T887 杆塔工频接地电阻测量 DL/T966 送电线路带电作业技术导则 DL/T5092 110~500kV架空输电线路设计技术规程 DL/T5130 架空送电线路钢管杆设计技术规程 中华人民共和国主席令第六十号《中华人民共和电力法》1995年12月 中华人民共和国主席令第239号《电力设施保护条例》1998年1月 中华人民共和国国家经济贸易委员会/中华人民共和国公安部第8号《电力设施保护条例实施细则》1999年3月 3.术语和定义 GB/T 2900.51和GB/T 4365确立的以及下列术语和定义适用于本标准。 3.1居民区 residenetial area 工业企业地区、港口、码头、火车站、城镇、村庄等人口密集区,属于公众环境。 3.2非居民区 nonresidenetial area 上述居民区以外地区,均属非居民区。虽然时常有人、有车辆或农业机械到达,但未遇到房屋或房屋稀少的地区,亦属于非居民区。 3.3民房 residences 有人长时间居住的建筑物,包括其中的房间或平台。也包括经地方规划批准建设的医院、幼儿园、学校、办公楼等有人长时间居住或工作的建筑物。 3.4输电线路保护区 transmission line protected region 导线边线向外侧水平延伸一定距离,并垂直于地面所形成的两平面内的区域。 3.5微气象区 area of minute meteorological phenomena 是指某一大区域的局部地段。由于地形、位置、坡向及温度、湿度等出现特殊变化,造成局部区域形成有别于大区域的更为特殊且对线路运行产生影响的气象区域。 3.6微地形区 area of micro-topography 为大地形区域中的一个局部狭小的范围。微地形按分类主要有垭口型微地形、高山分水岭微地形、水汽增大微地形、地形抬升微地形、峡谷风道微地形等。 3.7采动影响区 mining area 地下开采引起或有可能引起地表移动的区域。 3.8线路的电磁环境 electromagnetic enbironment of line 输电线路运行时线路电压、电流所产生的电磁场效应、磁场效应以及电晕效应所产生的无线电干扰、电视干扰和可听噪声对人和动物的生活环境和生活质量坑能产生的影响,包括静电感应、地面电场强度、地面磁感应强度、无线电干扰水平、可听噪声水平、风噪声水平等参数对人和动物的生活基本不产生影响的环境限值。 3.9线路巡视 line inspection 为掌握线路的运行情况,及时发现线路本体、附属设施以及线路保护区出现的缺陷或隐患,并为线路检修、

500kV超高压输电线路运营维护管理

500kV超高压输电线路运营维护管理 摘要:随着经济的发展和社会的进步和快速发展,人民生活水平不断提高,有 了越来越多的功率需求,也更加注重超高压输电线路的安全问题,超高压输电线 路影响着千家万户的整体安全,与人们的生命和财产安全密切相关,扩大电力传 输线的范围,减少在恶劣环境下运行,传统的管理模式已不能满足实际发展的需要,基于合理和科学技术确保运维管理事故和安全,确保超高压输电线路可以进 行快速操作处理,并不断提高技术水平和人员素质,确保科学高效的运维管理。 关键词:特高压;输电线路;运行维护管理 前言: 近年来,随着经济体制的改革,社会经济制度的进一步发展和的完善能够促 进人民生活水平的提高,电力消费逐年增长,这给国家电网带来了巨大的挑战, 中国开始建设更多的超高压输电线路,保证输电线路人员正常的日常维护和提高 超高压输电线路的传输是未来的主要方向,分析对象的维护和输电线路的保护, 可以保证国家的可持续发展,对超高压输电线路的有效管理,需要充分了解和分 析传输线的整体安全性,为此提出了一些建议,可以成功地进行维护和管理。带 电作业安全事故的几种类型问题错综复杂,本文总结了500kV电网带电作业的一 些安全问题,操作者必须根据实际情况进行操作,提前分析和使用预防措施,确 保电网安全运行。捕捉带电作业安全应首先进行职工的技术培训,提高他们的技 术水平和操作熟练程度和准确性,提高自己的学术水平;明确现场工作人员的操 作规范;掌握技术的管理和领导能力,不断提高技术和设备性能改进工具和操作 方法,提高了智能科技含量和水平。 1、特高压输电线路运行维护管理问题 由于没有先进技术水平就不能进行足够数量的操作和维修管理,维修团队有 不同的技术水平的管理,极大地阻碍了电力生产资源的优化配置,因此,需要使 用超高压输电线路区域内电力系统专业的管理和维护,可以从以下几方面进行分析。 1.1电网开发供电企业资源不足 由于电网系统的不断发展,各区域电网的配电网和输电线路也在不断增加, 这使得供电企业运维管理工作量的不断增加,经过长期的发展,将导致供电企业 资源配置的不足。如果把供电企业的主电源配置应用在低压电网的配置中,合理 划分资源和人力,很可能迅速提高城市供电网的配电能力。将特高压输电线路的 运行维护管理工作转移到比较专业的队伍中,进行专业输电线路运行维护管理。 此外,我们在重组传输资源的同时,使我们能够区分输电和配电网络,可以最大 限度提高输电和配电网络的供电和运行维护能力,有效解决资源配置不足的问题。 1.2 地域限制生产配置 每个配电网区域都有相应的供电企业,主要就是用来负责区域内输配电线路,如果500 kV输电线路需要跨区域运行维护,此时,仅仅只是通过一个供电企业是 不能完成的,至少需要两个及以上的供电企业来进行管理和维护。以此会影响企 业整体效益和成本,不能实现实际目标。此外,依据区域供电企业实际需求,专 业运行维护管理队伍会分配相应的机具和维护人员数量,不能形成统一管理,保 证管理水平,所以,会形成不够配置或者过剩配置的问题,使得不能优化资源配置。 1.3不能提高整体管理水平

GB 50545-2010 110KV~750KV架空输电线路设计规范 强制性条文

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文 1.第5.0.4条: 5.0.4 海拔不超过1000m时,距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。 表5.0.4 无线电干扰限值 标称电压(kV) 110 220~330 500 750 限值dB(μv/m) 46 53 55 58 2.第5.0.5条: 5.0.5 海拔不超过1000m时,距输电线路边相导线投影外20m处,湿导线条件下的可听噪声值应符合表5.0.5的规定。 表5.0.5 可听噪声限值 标称电压(kV) 110~750 限值dB(A) 55 3. 第5.0.7条: 5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5,悬挂点的设计安全系数不应小于2.25。地线的设计安全系数不应小于导线的设计安全系数。 4. 第6.0.3条: 6.0.3 金具强度的安全系数应符合下列规定: 1 最大使用荷载情况不应小于2.5。 2 断线、断联、验算情况不应小于1.5。 5. 第7.0.2条: 7.0.2 在海拔高度1000m以下地区,操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数,应符合表7.0.2的规定。耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加,对110~330kV输电线路应增加1片,对500kV输电线路应增加2片,对750kV输电线路不需增加片数。 表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数 标称电压(kV) 110 220 330 500 750 单片绝缘子的高度(mm) 146 146 146 155 170

关于输电线路的状态检修技术探讨

关于输电线路的状态检修技术探讨 发表时间:2017-01-17T16:54:11.963Z 来源:《电力设备》2016年第23期作者:张寅晨 [导读] 本文对输电线路状态检修技术展开了分析。 (云南电网有限责任公司昆明供电局云南省昆明市 650000) 摘要:现如今传统的输电线路检修技术已经难以满足实际工作需要,对于输电线路运行状态检修质量逐渐下降,其中存在一系列缺陷和不足,严重影响电力行业持续发展。但是由于当前电力生产区域人员不充分,加之输电线路分布较广,所以很难严格遵循检修要求对设备进行检修和维护工作,造成了大量的人力、物力和财力的浪费,供电质量下降,严重危及到电力企业未来生存和发展。由此,转变以往输电线路检修技术,应用更为先进的状态检修技术,能够有效提高输电线路检修质量,提升电力企业市场竞争力。本文对输电线路状态检修技术展开了分析。 关键词:输电线路;状态检修技术;监测系统 1输电线路状态检修必要性 状态检修在实际应用中,结合实际情况,能够有效规避传统检修技术存在的盲目性,优化配置人力资源,提高电力企业经营效益和市场竞争力,为企业在激烈的市场竞争中占据更大的优势。可以说,输电线路状态检修在传统检修技术的基础上进一步整合了先进的网络技术、自动化控制技术以及监测技术,这些技术是电力事业健康持续发展的首要前提,如何能够更加充分地运用和发挥输电线路状态检修技术的优势,成为当前首要工作开展的方向。传统输电线路检修技术单纯地以时间为周期的检修制度存在明显的局限性,通过状态检修,可以大大降低输电线路检修盲目性,进一步降低检修和维护成本,提高资金利用效率,谋求更多的经济效益;同时,输电线路运行可靠性得到显著增强,降低人力劳动强度,有助于电力检修人员将更多的时间精力投入到技术钻研方面,不断完善和巩固知识基础,提高专业技术水平,为电力事业发展做出更大的贡献。 2输电线路状态检修技术应用 输电线路由于线路较长、分布的区域较广,非常容易受到天气环境以及自然灾害的侵袭,除此之外,工业污染同样在不同程度上影响着输电线路的安全运行。由此看来,输电线路运行环境十分恶劣,很容易受到外界客观因素的影响,所以为了能够实时监测输电线路的运行状态,引进先进技术,构建更为全面的实时监测系统是十分有必要的。 2.1电气监测系统 对输电线路绝缘情况的监测,主要包括玻璃、瓷以及其他绝缘材料的检测系统;对绝缘子污秽监测,主要是针对自动检测系统和光纤测污系统等建立和完善;雷击监测,则是对输电线路重点故障区域安装自动寻迹系统,这样一旦雷击事故出现,能够及时准确地判断输电线路故障位置,同时还可以有效地判定雷电反击导线,在造成更多损失之前采取合理的解决措施,保证输电线路运行安全;接地系统监测,主要是构建更加全方位的接地装置测量系统,对输电线路运行情况实时检测。 2.2机械力学监测系统 针对导线的监测,构建自动监测系统、导线舞动监测系统,对于导线可能出现的磨损部分监测系统;杆塔监测,主要是针对杆塔材料是否出现锈迹和腐蚀现象的监测,杆塔内部零件和螺栓是否出现松动的检测,塔位和偏斜监测;对基础运行情况的监测。 2.3环境监测 主要是针对输电线路运行环境监测,构建完善的监测系统,对输电线路运行中金属、绝缘子可能对无线电产生的干扰进行监测;自然环境中对输电线路安全运行产生的影响监测,空气中是否含有二氧化碳等粉尘气体监测,对可能影响到输电线路正常运行的天气因素监测。 2.4输电线路的在线监测 对输电线路在线监测主要可以借助红外测温仪、望远镜以及测温枪实现,也可以在输电线路上贴上示温蜡片,这样输电线路运行时的温度高低能够更加及时有效地传送到监测系统,发出预警信号;污闪检测主要是针对输电线路运行过程中,受到外界客观因素的影响,绝缘子表面很容易出现污秽,这些污秽在不同程度上影响着线路运行安全,同时也是造成输电线路污闪安全事故出现的主要原因,究其根本主要是由于输电线路上的污秽同空气中的水分联合作用下,导致输电线路绝缘能力下降,出现污闪安全事故,造成输电线路的短路、损坏,成为当前影响输电线路安全运行的主要因素之一,需要予以高度重视;绝缘检测,作为输电线路监测重点环节,其监测对象是输电线路的绝缘子,其中包括合成绝缘子和瓷质绝缘子,这些绝缘材料在不同程度上影响着输电线路运行安全,其中合成绝缘子在当前输电线路绝缘维护中发挥了重要的作用,具有较为突出的防污性和防水性,被广泛应用其中。对输电线路绝缘检测应根据线路运行情况以及合成绝缘子周围电场周围分布情况,综合判断输电线路绝缘子是否存在故障,输电线路运行情况。 3输电设备状态检修工作开展思路 3.1输电线路状态检修原则 输电线路状态检修应结合实际情况,坚持安全第一,预防为主的原则,对于存在的线路损坏问题应及时进行解决,对线路检修需要进行综合分析后,选择合理的解决方法,只有这样才能保证输电线路检修质量,为电力设备正常运转打下坚实的基础。状态检修技术实际应用中,对输电线路运行情况的检测和分析是十分有必要的,以此为基础,展开状态检修工作,充分借助先进的检测技术和监测设备,只有这样,才能更加全面、准确地掌握输电线路运行情况,为电力设备正常运行打下坚实的基础。 3.2输电设备状态检修策略 首先,应健全和完善组织机构。输电线路检修人员在工作开展中,还承担着更大的责任和义务,就是对基础设施施工的任务,为了能够更好地推进状态检修工作开展,维护输电线路运行安全,应提高电力企业领导干部的重视程度,落实责任制度,规范输电线路检修流程,对状态检修情况及时记录,建立相应的档案管理系统;输电线路状态监测人员结合实际情况,对线路绝缘子分布电压和零值进行检测,包括带电作业和线路的常规监测。 其次,建立新的生产管理模式。推进输电线路状态检修工作,应按照电力设备以及基础设施建设情况,综合考量自然环境的影响、污

输电线路现场运行规程

架空送电线路现场运行维护规程 2012年 1

目录 引用规程、标准、规范…………………………………………………………………架空送电线路运行维护规程 第一章总则…………………………………………………………………………… 第二章设备基本情况………………………………………………………………… 第三章架空送电线路运行维护……………………………………………………… 第四章架空送电线路运行标准……………………………………………………… 第五章巡视与检查…………………………………………………………………… 2

1 适用范围 本规程规定了架空送电线路运行、检修工作的基本要求,并对线路的运行维护、设备检修、工作现场环境保护措施等提出了具体要求。 本规程适用于 运维的35kV、110kV、220kV架空送电线路。 2 引用规程、标准、规范 国家电网安监〔2009〕664号《国家电网公司电力安全工作规程(电力线路部分)(试行)》 国家电网安监〔2005〕145 号《国家电网公司电力生产事故调查规程》 国家电网生〔2004〕634号《110(66)kV~500kV 架空输电线路技术标准》 国家电网生〔2006〕57 号《110(66)kV~500kV 架空输电线路评价标准》国家电网生(2006)935号《架空输电线路管理规范》 国家电网生〔2004〕641 号《预防 110(66)kV~500kV 架空输电线路事故措施》 国家电网基建〔2005〕172 号《110(66)kV~500kV 架空输电线路运行规范》国家电网生技〔2005〕173号《110(66)kV~500kV 架空输电线路检修规范》国家电网生技〔2005〕174 号《110(66)kV~500kV 架空输电线路技术监督规定》 国家电网生技〔2005〕389 号《国家电网公司电力设施保护工作管理办法》 国家电网生技〔2005〕400 号《国家电网公司十八项电网重大反事故措施(试行)》 国家电网安监〔2005〕611 号《国家电网公司处置电网大面积停电事件应急预案》 国家电网生〔2006〕356号《国家电网公司关于开展现场标准化作业工作的指导意见》 国家电网生〔2006〕364号)《国家电网公司反事故斗争二十五条重点措施(修订版) 国家电网供电企业安全性评价查评依据 DL5009.2--2004 电力建设安全工作工程规程第2部分:架空电力线路 DL/T 5146-2001 35kV-220kV架空送电线路测量技术规程 DL/T5168--2002 110kV—500kV架空电力线路工程施工质量及评定规程; DL/T741-2001 架空线路运行规程 GB 50233-2005 (66)110kV~500kV架空送电线路施工及验收规范; 3

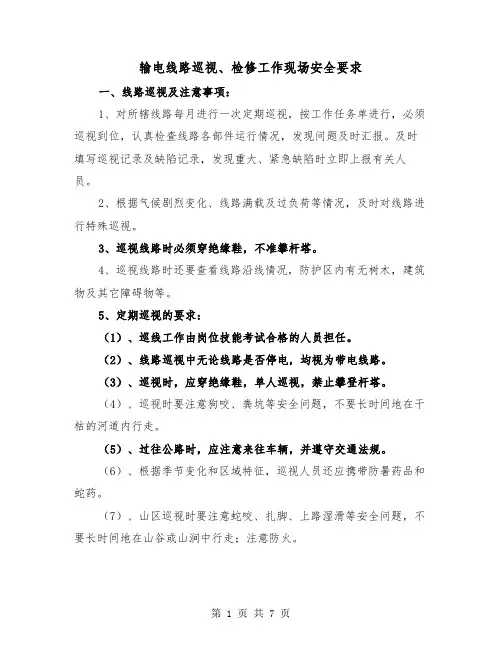

送电线路检修的组织和安全措施实用版

YF-ED-J6627 可按资料类型定义编号 送电线路检修的组织和安全措施实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. (示范文稿) 二零XX年XX月XX日

送电线路检修的组织和安全措施 实用版 提示:该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密,并有很强可操作性的计划,在进行中紧扣进度,实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改,请根据实际需要调整使用。 一、组织措施 送电线路检修的组织措施包括: 1.制定计划 制定计划是按照送电线路大、小修所规定 的工程项目,送电线路的现行状态,确定检修 的内容和检修工作量,参照现有的检修力量、 资金情况,制定出切合实际的检修计划,报主 管部门审批。 2.检修设计 检修应有施工设计图纸,正式检修必须先

作出设计,待批准后方可进行检修工作,该图纸应作为档案资料保存。 3.准备材料和工具 此项工作包括:计划订货、签订合同、做机电试验、准备施工场地、运输检修器材、工具等。 4.组织施工 (1)落实工作任务到班、组; (2)明确各级负责人的职责和权限; (3)制定施工、安全措施; (4)明确检修质量标准、工日、工期; (5)组织工程技术人员深入检修现场,确保检修质量。 二、检修工程的竣工验收 线路的工程施工和检修施工,在竣工后或

输电线路运行维护与状态检修技术 邹铭威

输电线路运行维护与状态检修技术邹铭威 发表时间:2018-06-07T14:58:38.973Z 来源:《电力设备》2018年第2期作者:邹铭威 [导读] 摘要;随着我国的经济快速地发展,人们对于电力供应的要求越来越高,这促使我国的电力系统也在不断地升级更新。 (广东电有限责任公司清远供电局输电管理所 511500) 摘要;随着我国的经济快速地发展,人们对于电力供应的要求越来越高,这促使我国的电力系统也在不断地升级更新。因为存在很多限制因素,目前,在实际的运行中,我国的电网的供电可靠性、稳定性及安全性需进一步地提高。对电网的稳定供电来说,当务之急是进一步对输电线路实行维护与检修。线路的运行维护与检修技术是使线路安全运行的基本手段和措施,能够有效地提高线路运行的社会经济效益。本文简单分析了输电线路的运行维护与检修技术。 关键词:输电线路;运行维护;检修技术; 全网供电过程中,输电系统一直发挥主要作用,而输电线路作为系统重要载体,如果线路架设相对比较偏远,则会增加其施工难度和作业量,同时极易受到其他因素的影响,如自然因素等。在此基础上,需要根据相关检测技术,将输电线路运行维护和检修工作进行贯彻落实,确保新监理维修质量得到全面提升,进而确保全网供电的顺利进行。 1 分析输电线路的检修原理和作用 1.1 检修原理 在对输电线路进行状态检修时,其主要是按照电气设备实际情况进行,即设备性能特征与工作状况等,然后结合情况选择最佳检修技术与方法,属于设备诊断重要方式之一。按照设备类型的相同,可以对其工作状态与运转情况进行对比分析,利用系统工程形式实现设备的全面判断,在此过程中,及时发现设备现存问题。按照相关参数标准,针对极易出现隐患问题进行预测和分析,并向其提供有效预防措施,能更好保证输电线路的运行。根据当前实际情况来看,就输电线路而言,对其进行状态检修时,不仅可以满足成本较低需求,而且还具有较高的检修效果,属于应用较为广泛的一种检修手段。 1.2 检修作用 因为输电线路具有分布范围广、贯穿距离长等特点,如单一线路需满足该市整体供电需求。所以,输电线路在城市用电方面的作用比较显著,然而,当前输电线路仍然处于较为严峻形势,若是仍然采取传统检修方式,则会造成人力资源发生不必要浪费,且检修效率不断下降。在此基础上,对输电线路给予检修至关重要,同时对其检修方式和检修技术进行优化和完善,还能实现检修实效性的目的,需要相关人员给予高度重视。 2 输电线路运行维护 2.1 完善相关规程 当输电线路运行时,应该加大日常管理和监控力度,具体措施包括:第一,结合当前实际状况,制定相应制度规范,明确管控工作,以实现有章可循的目的。第二,对于已经完成铺设工作的输电线路,应对其养护和维护等条例予以明确,并高度重视每项检查环节,确保线路具有较高的安全性。第三,强化线路日常检查,只有通过对线路的认真巡查,才能及时发现安全隐患,以保证线路可以安全运行。 2.2 人为毁损措施 目前,在输电线路运输过程中,偷盗线路、毁损线路问题相对比 较常见,并对输电线路造成较多危害,致使线路无法正常运行。基于此,对线路破坏给予防控至关重要,同时也是确保线路运行的关键措施,其防控措施包括:与当地执法部门取得联系,加大不法人员巡查力度,并对违法行为进行严惩与处理;加强线路保护相关宣传,以宣传教育的方式强化居民保护意识,同时还应对有关知识、法规进行不断普及,确保群众可以自觉参与线路保护工作,构建群众保护团队,对不法分子进行有效监督,使线路损坏情况得到有效缓解。 2.3 雷电损害措施 雷电作为自然灾害,通常具有不确定性、突发性特点,当输电线 路遭雷击后,其危害相对较大。因此,在雷雨条件下,应特别做好线路防范措施,即输电线路进行日常维护时,还应掌握雷电可能会造成的危害,通过对其妥善处理,防止因小失大。另外,雷电损害措施可以采取:增加线路避雷防护的方式进行,如增加相关雷电保护装置,通过消雷设备、避雷针的合理添加,避免线路出现雷电伤害。 3 输电线路运行的检修技术 3.1 雷电检修 输电线路运行中,如果遭遇雷击线路会随之受到损坏,进而影响线路发挥其价值。为了保证线路检修顺利进行,向检修人员安全和健康提供保障,防止事故的出现,应对线路认真做好雷电检测,即雷电检测中,对相关数据进行详细研究,针对符合条件线路,可以将雷电定位系统给予设置,并对线路沿路地区雷电密度、频率进行综合考量,从而制定有效防雷措施。例如:尽可能了解雷电电流和地形等联系,并分析雷击和线路跳闸间规律等。 3.2 绝缘子检修 对绝缘子进行检查时,可以利用过离线实验的方式进行,其检测内容包括:电压查验与线路绝缘电阻测定,就线路绝缘子而言,应对其进行定期线路检查,以便于全面了解线路运行情况。与此同时,还需对线路的劣化率进行科学制定,确保整个检查过程具有科学性特点,而进行绝缘子检修时,其查验方法包括:分布电压与电量测定等,具体选择哪种检修方式,需要结合线路运行情况决定,确保检查方法更具可行性。 3.3 树木检测 一般情况输电线路周边会种植较多树种,在树木不断生长下,会对线路日常送电带来一定影响,属于不可避免因素,严重可能造成供电中断等故障。因此,在满足我国退耕还林原则的基础上,进行原有覆盖面积的扩增,并对输电线路认真做好树木检测工作,通过对线路运行情况的具体掌握,以保证线路可以正常运行。 4 结束语 综上所述,保证电能正常输送,不仅可以更好满足各地区用电需求,而且还能确保电网系统实现稳定运行的目的。根据当前我国电

南京南瑞RCS-943A型110kV输电线路保护现场运行规程

南京南瑞RCS-943A 型110kV 输电线路保护 南京南瑞RCS-943A 型输电线路保护安装使用范围 1. RCS-943(A)型输电线路成套快速保护功能 1.1 RCS-943(A)型输电线路保护装置由数字式输电线路成套快速保护,作为110kV 输电线路的主保护及后备保护;包括以分相电流差动和零序电流差动为主体的快速主保护,由三段相间距离和接地距离保护、四段零序方向过流保护构成的全套后备保护;装置配有三相一次重合闸功能、过负荷告警功能;跳/合闸操作回路以及交流电压切换回路。 1.2 RCS-943(A)型输电线路保护装置正常运行时,应按照继电保护定值单的要求投入纵联电流差动主保护、后备保护及重合闸。通常情况220kV 变电站的110kV 输电线路保护装置主保护及后备保护均应投入,110kV 变电站的110kV 输电线路保护装置根据输电线路运行方式的改变而改变。 2. 南瑞RCS-943(A)型输电线路保护装置的正常运行状态: 2.1 南瑞RCS-943(A)型输电线路保护装置面板指示灯和液晶显示: “运行”灯为绿亮,装置正常运行时亮。 “TV 断线”灯为黄色,当发生电压回路断线时点亮。 “充电”灯为黄色,当重合充电完成时点亮。

“通道异常”灯为黄色,当通道故障或异常时点亮。 “跳闸”灯为红色,当保护动作出口时亮,当“信号复归”后熄灭。 “重合闸”灯为红色,当重合闸动作出口时亮,当“信号复归”后熄灭。 “跳位”灯为红色,指示当前开关位置。 “合位”灯为绿色,指示当前开关位置。 “I 母”灯为绿色,指示当前母线位置。 “II 母”灯为绿色,指示当前母线位置。 2.2 南瑞RCS-943(A)型输电线路保护装置正常运行时,“运行”灯、“合位灯”应点亮,其余信号灯应熄灭。 2.3 南瑞RCS-943(A)型输电线路保护装置正常运行时液晶显示信息: 3. 南瑞RCS-943(A)型输电线路保护屏上压板配置及操作规定: 3.1 南瑞RCS-943(A)型输电线路保护屏上压板配置列表 1CLP1 保护跳闸出口 1CLP2 重合闸出口 1CLP3 备用 1RLP1 纵联差动保护投入 1RLP2 距离保护投入 1RLP3 零序保护投入 1RLP4 备用 1RLP5 备用 1RLP6 闭锁重合闸 1RLP7 投检修状态(正常时不投,当开关在检修状态时投入) 3.2 南瑞RCS-943(A)型输电线路保护屏上压板操作规定:

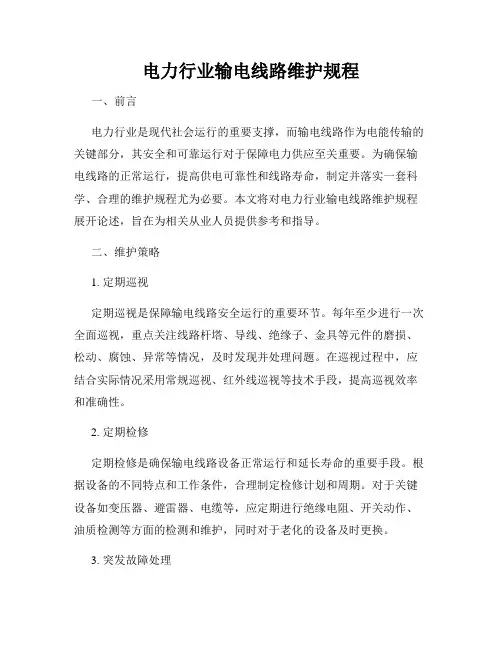

电力线路运行维护办法

欢迎共阅电力线路的运行与维护方案 为了掌握线路及其设备的运行情况,及时发现并消除缺陷与安全隐患,必须定期进行巡视与检查,确保配电线路的安全、可靠经济运行。电力线路根据架设方式不同可以分为架空线路和电力电缆两种,由于其架设方式不同造成其运行维护的方式也不尽相同,所以我们将电力线路的运行维护分为两部分来分别阐述。 架空配电线路运行与维护 架空线路是采用杆塔支持或悬吊导线、用于户外的一种线路。 (一)线路的特点 1.低压架空线路通常都采有多股绞合的裸导线来架设,导线的散热条件很好,所以导线的载流量要比同截面的绝缘导线高出30-40%,从而降低了线路成本。2.架空线路具有结构简单,安装和维修方便等特点。3.架空线路露天架设,检查维修容易、方便。 4.架空线路易受自然灾害影响,如大风、大雨、大雪和洪水等,都会威胁架空线路的安全运行。如果安全管理和维护不善也容易造成人畜触电事故。 (二)线路的种类 1.三相四线线路:应用在工矿企业内部的低压配电;城镇区域的低压配电;农村低压配电。 2.单相两线线路:应用在工矿企业内部生活区的低压配电;城镇、农村居民区的低压配电。

3.高低压同杆架空线路:应用在需电量较大,高能高压用电设备或设变电室的工矿企业的高低压配电;城镇中负荷密度较大区域的低压配电。 4.电力线路与照明线路同杆架空线路:应用在工矿企业内部的架空线路;沿街道的配电线路。 5.电力通讯同杆架空线路:工矿企业内部低压配电。(三)架空线路的组成及材料 架空线路主要由电杆、横担、绝缘子、拉线、金具和导线等组成。 1.电杆 电杆有水泥杆、铁塔和木杆之分。应用最为广泛的是水泥杆、它经久耐用、不易腐蚀和不受气候影响,维护简单。按照功能,电杆可分为以下几种:1)直线杆:位于线路的直线段上,作为支撑横担、绝缘子、导线和金具用。在正常情况下,能承受线路两侧风力,不承受线路方向的拉力。占全部电杆总数的80%以上。 2)耐张杆:位于直线段上若干直线杆之间,电杆两侧受力相等且爱力方向对称作为线路分段的支持点,具有加强线路机械强度作用。 3)转角杆:位于线路改变方向的地方。电杆两侧受力相等或不相等,受力方向不对称,作为线路转折处的支持点。 4)分支杆:位于线路的分支处。电杆三向或四向受力,作为线路分支出不同方向线路的支持点。 5)终端杆:位于线路的首端与终端。电杆单向受力,作为线路起始或终止端 的支持点。

输电线路设备状态检修试验规程

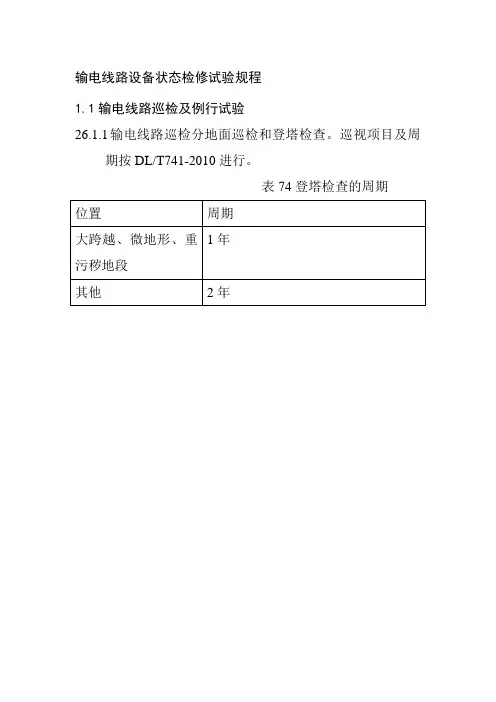

输电线路设备状态检修试验规程 1.1输电线路巡检及例行试验 26.1.1输电线路巡检分地面巡检和登塔检查。巡视项目及周 期按DL/T741-2010进行。 表74登塔检查的周期
