八年级物理《3.5奇妙的透镜》课件 粤教沪版

  • 格式：ppt
  • 大小：3.16 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

度沪粤版八年级物理上册课件奇妙的透镜

度沪粤版八年级物理上册课件奇妙的透镜

课堂练习
4.（株洲中考）（多选）截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这 个玻璃体（ AC ） A.可以看做两块凹透镜 B.可以看做一块凸透镜 C.对图示光束具有发散作用 D.对图示光束具有会聚作用
课堂练习
5.（铜仁中考）完成如图所示的光路图。
(连云港中考) 按照题目要求作图或作答：如图所示，请画出这束光线经过凹透 镜后的折射光线。
实验结论: 1.凸透镜对光有会聚作用。 2.凹透镜对光有发散作用。
强化训练
在如图所示的方框中各有一个透镜，图中画出了光线通过透镜前后的传播方向，请 在方框中填入适当的透镜。
知识讲 授
三、透镜的焦点和焦距
1.凸透镜的焦点和焦距
（1）焦点:凸透镜能使跟主光轴平行 的光会聚在主光轴上的一点，这个点 叫做凸透镜的焦点。用F表示。 （2）焦距:焦点到凸透镜光心的距离 叫做焦距。用f 表示。 （3）凸透镜有两个实焦点。
知识讲 授
2.光心和主光轴
（1）光心：透镜的中心O叫做光心，凡是经过这一点的光都不改变传播方向。 （2）主光轴：通过光心O和球面球心C的直线叫做透镜的主光轴。
强化训练
如图所示的4个透镜中不属于凸透镜的是( D )
知识讲 授
二、透镜对光的作用
1.活动1 视察透镜对光的作用
让平行光分别照射到凸透镜和凹透镜上， 视察这两种透镜对光的作用有什么不同。
于主光轴上一点，它不是实际光线的会聚
F
F
点，叫虚焦点(F )。
（2）焦距：凹透镜的焦点到光心的距离，
叫焦距，用f 表示。 （3）凹透镜有2个虚焦点。
f 焦距
知识讲 授
（4）关于凹透镜的三条特殊光线
FO F FO F

八年级物理上册3.5奇妙的透镜课件粤教沪版

八年级物理上册3.5奇妙的透镜课件粤教沪版

本节小结
• 基本概念：光心、主光轴、焦点、焦距。 • 提示：平行于主光轴的光线经凸透镜折射 后的会聚点或平行于主光轴的光线经凹透 镜折射后折射光线的反向延长线的会聚点 才是焦点。
• 两种透镜对光线的作用。
• 凸透镜对光线有（ 凹透镜对光线有（ ）作用， ）作用。
• 四个重要的光路图及记忆口诀。
• 3.表面至少有一面是 球面 的透明玻璃元 件叫透镜,中间 厚 边缘 薄 的透镜叫凸透镜,中 薄 厚 间 边缘 的透镜叫凹透镜 . • 4.凸透镜能使跟主光轴平行的入射光线会聚 焦点 于一点,叫 ；这一点到凸透镜的光心 焦距 两 的距离叫 。一个凸透镜有 个焦点 , 两 它们位于凸透镜的 边。凹透镜能使光 两 线 发散 ,凹透镜的焦点是 虚焦点 ,有 个。
• 5.下图所示的六个透镜中，属于凹透镜的 D E F 是______.
• 6、要使小灯泡发出的光经某透镜后变成平 行光，应把小灯泡放在（ B ） A、凸透镜前任意位置 B、凸透镜的焦点上 C、凹透镜前任意位置 D、凹透镜的焦点上
• 7、如图所示，画出图所示的光线通过透镜 后的光路图．
• 8、完成下图的光路图
透镜的中心叫做光心。
通过光心的光线传播方向不改变。
凸透镜对光线的作用
观察平行于主光轴的光线照射到凸透镜上，凸 透镜对光线的作用。
凸透镜能够把平行于主光轴的光线会聚到主 光轴上的一点上。这一点叫凸透镜的焦点。
凹透镜对光线的作用
观察平行于主光轴的光线照射到凸透镜上，凸 透镜对光线的作用。
凹透镜能使平行于主光轴的光线变得向外发 散。（折射光线的反向延长线交于主光轴上 一点，也叫焦点）凹透镜对光线有发散作用。
平行凸聚焦
焦点凸平行
平行凹发散， 发散反聚焦

新沪粤版物理八年级上册-3.5奇妙的透镜课件 (共19张PPT)

新沪粤版物理八年级上册-3.5奇妙的透镜课件 (共19张PPT)

透镜，中间比边缘
发散 作用，凹透镜对光有
作用。
f 光心 的距离叫做焦距，用字母 3．从焦点 到 表示。
课堂 探究
1、凸透镜
特点：中央厚、边缘薄
课堂 探究
2、凹透镜
中央薄、边缘厚
课堂 探究
A
B
C
D
E
F
凸透 镜
凹透镜
课堂 探究
透镜的画 法
光心
主光 轴
透镜的中心位置 有一个点O， ○
凸透镜对光线起会聚作用，向厚处折射,靠近主光轴,故凸透 镜也叫会聚透镜。
课堂 探究
2.凸透镜的焦点
F
F
1、平行于主光轴的光线通过凸透镜后会聚于主光轴上的一 点，这个点叫做凸透镜的焦点（F）。 2、凸透镜有两个实焦点。
课堂 探究
凸透镜的焦距
O F F
f
2、两边的焦距相等。
f
1、焦点到凸透镜光心的距离叫做焦距( f )。
本课 小结
一、透镜的种类 凸透镜：中间厚，边缘薄的透镜 凹透镜：中间薄，边缘厚的透镜
二、透镜对光的作用 凸透镜对光有会聚作用，凹透镜对光有发散作用。 三、凸透镜的焦点和焦距
平行于主光轴的光线经凸透镜后将会聚于一个点，这个点就 是焦点 焦点到光心的距离是焦距 四、凸透镜焦距的测量 太阳光聚焦法
拓展 练习
3.5 奇妙的透镜
八年级上册
情境 导入
生活 中的 透镜
本节 目标
（1）能识别凸透镜和凹透镜。 （2）认识凸透镜对光的会聚作用和凹透镜对光的发散作用。 （3）知道什么是焦点和焦距。
预习 反馈
凹透 凸透 1．透镜分为 和 镜 镜 薄的叫做 透镜． 凹
会聚 2．凸透镜对光有 凸 ；中间比边缘厚的叫做

3.5 奇妙的透镜(课件)八年级物理上册(沪粤版2024)

3.5 奇妙的透镜(课件)八年级物理上册(沪粤版2024)

课堂小结
课堂练习
考点一：凸透镜和凹透镜 【典型例题1】
小明把彩色珠子放入碗中，用保鲜膜封住碗口，用手轻轻把碗口上的保鲜膜向 下按一些，使保鲜膜成倒锥形。将水倒在保鲜膜上，通过保鲜膜上的水珠看碗 中的物体（如图所示），下列说法正确的是（ ） A．保鲜膜上的水珠形似凹透镜 B．通过水珠看到碗里珠子的像一定变小 C．保鲜膜上的水珠对光有会聚作用 D．通过水珠看到的像一定是放大的实像
透镜的焦点和焦距
活动2 测量凸透镜焦距
取两块不同的凸透镜。先将一块凸透镜置于光具座上，用手电筒的光水平照射凸透镜， 再移动光屏找到光的会聚点。为了提高实验的准确度，可进行多次测量，将测得的焦 距记录在表格中。换另一块凸透镜，重复上述步骤。
序号
1
凸透镜1的焦距f/mm
凸透镜2的焦距f/mm
2
3
4
5 平均值
信息浏览
透镜的焦点和焦距 用冰凸透镜向日取火
用冰取火，似乎不可思议，但这绝非以 讹传讹。
据晋代张华的《博物志》记载：“削冰 令圆，举以向日，以艾承其影得火。”意思就 是把冰块制成凸透镜，正对着太阳，就可以利 用凸透镜对光的会聚作用，将艾草点燃。
从这巧夺天工的发明创造可以看出，我 国早在古代就对凸透镜的聚焦作用有了认识。
考点二：凸透镜和凹透镜对光线的作用 【典型例题2】 关于光现象，下列说法中正确的是（ ） A．凸透镜的焦距越长，对光的会聚能力越弱 B．当你照镜子时，若在镜子背后放一本书，则看不到自己在 镜子中的像 C．小孔成像是由光的折射产生的 D．看到水中的物体比实际位置高，是因为光从空气射入水中 时发生了折射
透镜的分类 凸透镜
凹透镜
外形特征：中间薄边缘厚的透镜
阅读与感悟

沪粤版八年级物理上册第三章光和眼睛奇妙的透镜课件(31页)

沪粤版八年级物理上册第三章光和眼睛奇妙的透镜课件(31页)

.
平面镜不能让光透过；近视镜片用透明物质制成，可以让光透过。
第三章 光和眼睛
奇妙的透镜
1. 透镜的概念:
透镜是用透明物质制成的，它的两侧或一侧表面常被研磨成球面。
.
透镜的种类有哪些？
第三章 光和眼睛
奇妙的透镜
体验活动1 区分不同的透镜
①分别用两个透镜看书上的字，说说有何不同之处？ ②用手摸一下这两个透镜，说下有它们的外形有什么不同之处？
凸透镜的三条特殊的光线：
奇妙的透镜
F
O
F
.
1.平行于主光轴的光通过透镜后，_光__线___过__焦__点__ 2.过焦点的光通过透镜后，_光__线___平__行__于__主___光__轴__ 3.通过光心的光，___传__播__路__径___不__变___
第三章 光和眼睛
凹透镜有没有焦点和焦距呢？
第三章 光和眼睛
凸透镜对光的作用
奇妙的透镜
O
.
凸透镜对光有 会聚 作用，因此又叫做会聚透镜。 折射光线与入射光线比较，更加靠近主光轴，向主光轴偏折.
第三章 光和眼睛
.
会聚作用：相比入射光 （延长），出射光靠近 主光轴。
注意：对光线起会聚作用， 不代表折射光线一定会相交。
奇妙的透镜
第三章 光和眼睛
.
第三章 光和眼睛
一 凸透镜和凹透镜 2.透镜的种类
.
奇妙的透镜
注意：区分凹凸透镜 的方法是对照透镜中 间与边缘的厚薄，不 看表面的凹凸。
第三章 光和眼睛
课堂练习
请对下列透镜进行分类。
奇妙的透镜
.
A
B
C
D
E
F
凸透镜： A C D

沪粤版初二物理上册《3.5 奇妙的透镜》课件

沪粤版初二物理上册《3.5 奇妙的透镜》课件

（来自《典中点》）
知2－练
2
平行 于凸透镜主光轴的光线通过凸透镜后会 _______ 聚在主光轴上一点，这个点叫做凸透镜的 2 焦点 ________ ，凸透镜的焦点有________ 个，焦点到 焦距 。把光源放在凸 凸透镜光心的距离叫做________
焦点 处，通过凸透镜后的光线会成为 透镜的________
（来自《点拨》）
沪粤版八年级物理上册
知1－讲
总 结
本题可运用观察法。根据凸透镜和凹透镜的特
点，观察图中透镜是中间厚还是边缘厚，中间厚的 是凸透镜，边缘厚的是凹透镜。
沪粤版八年级物理上册
知1－练
凸 透镜和________ 1 透镜按形状可分为________ 透镜。 凹 凸 透镜，中间薄、边缘 中间厚、边缘薄的是________ 凹 厚的是________ 透镜。
透镜
知1－导
一般是由玻璃等透光材料制成的，利用光的折射原 理制成的光学仪器，表面是球面的一部分。 思考：下列透镜有什么区别？
沪粤版八年级物理上册
知1－讲
定义
•凸透镜：中间厚，边缘薄的透镜。 •凹透镜：中间薄，边缘厚的透镜。
•主光轴：组成透镜的两个球面的球心连线叫主光轴。
•光心：在主光轴上有一个特殊的点，通过它的光线
知2－讲
【解】 如图所示。
知2－讲
总 结
方法提示：判断透镜对光的作用可以用延长入射光线的 方法分析。如图甲所示，比较折射光线与入射光线的延 长线，发现折射光线更靠近主光轴，说明此折射光线相 对于入射光线是会聚了，该方框中的透镜为凸透镜。如 图乙所示，折射光线与主光轴的交点相对于入射光线的 延长线与主光轴的交点离透镜的光心更远了，此折射光 线相对于入射光线是发散 了，该方框中的透镜为凹 透镜。

2024年秋沪粤版八年级物理上册 3.5 奇妙的透镜(课件)

第三章 光和眼睛
3.5 奇妙的透镜
观察与思考
思考：你知道生活中哪些地方用到了透镜吗？
观察与思考
体验：你桌上的两个透镜有什么区别？ 1.摸：感受不同部位厚度的区别。 2.看：通过透镜去观察近处物体。
一、凸透镜和凹透镜
凸透镜：中间厚、边缘薄 的透镜。
凹透镜：中间薄、边缘厚 的透镜。
思考：生活中哪些是凸透镜，哪些是凹透镜？
二、透镜对光的作用
例如图是把一幅眼镜放在阳光下，在地上看到的情形，由此
可以判断镜片属于（ D ）
A.凸面镜
B.凹面镜
C.凸透镜
D.凹透镜
E.平面镜
二、透镜对光的作用
F
F
F
F
1.通过光心的光线：传播方向不改变。
2.平行于主光轴的光线：经凸透镜折射后通过焦点；经
凹透镜折射后发散，发散光线的反向延长线通过虚焦点。 光 路
课堂练习
3.下面两图是光线经过透镜后的光路图,请选择合适的 透镜填入方框内。
课堂练习
4.如图是一束光线通过两个透镜前后的传播方向，请在 长方框中填上适当类型的透镜。
•
焦点：平行于主轴的光通过凸透镜后会聚于一点。 焦距：焦点到光心的距离。
三、透镜的焦点和焦距
思考：凸透镜会有几个焦点呢？
焦点 F
焦点 F
f
f
凸透镜都有两个焦点，两侧的两个焦距相等。
三、透镜的焦点和焦距
F f
F
f 凸透镜的焦距越小，对光线的会聚能力越强。
三、透镜的焦点和焦距
思考：凹透镜有焦点吗？如果有，会有几个？
虚焦点
F
F
f
f
虚焦点：平行于主光轴的光线通过凹透镜后发散， 发散光线的反向延长线会聚在主光轴上的一点。

新沪粤版八年级上册初中物理 3-5 奇妙的透镜 教学课件

点 D．放在凹透镜焦点上的光源，它发出的光线经透镜折射后，平行于 主光轴
第二十一页，共二十二页。
三棱镜对光线的作用
通过三棱镜的光线
经三棱镜两次 折射后
向三棱镜较厚的 一端偏折
第二十二页，共二十二页。
第三章 光和眼睛
3.5 奇妙的透镜
第一页，共二十二页。
1.能识别凸透镜和凹透镜。
2.认识凸透镜对光的会聚作用和凹透镜对光的发散作用。 3.知道什么是焦点和焦距。
第二页，共二十二页。

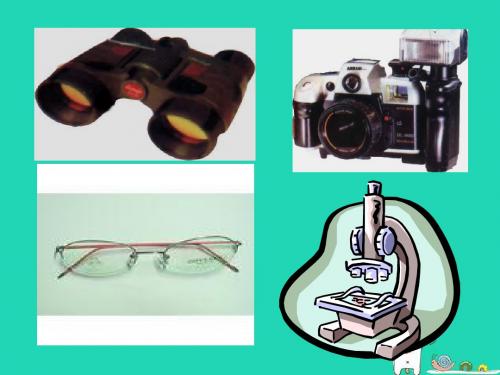

眼镜
显微镜
照相机
望远镜
你注意观察过这些物体吗？它们的主要元件是什么？
第三页，共二十二页。
一、认识透镜
思考
透镜
一般是由玻璃等透光材料制成的，利用光的折射原
焦点 F
f
主光轴
第十三页，共二十二页。
2.凹透镜对光线的作用
F
平行于主光轴的光线经凹透镜后变得发散，因
此凹透镜也叫发散透镜。
第十四页，共二十二页。
2. 平行于主光轴的光线通过凹透镜后发散，折射光线的 反向延长线相交于主光轴上一点，它不是实际光线的
会聚点，叫虚焦点(F)。凹透镜有2个虚焦点。
虚焦点
凸透镜10cm.据此，我们可以确定此透镜的焦距为（ ）A.5cm
B
B.10cm
C.15cm
D.20cm
【解析】阳光可看作平行光。
第十八页，共二十二页。
透镜
分类
概念
透镜对光
线的作用
凸透镜
凹透镜
主光轴、光心 焦点、焦距
凸透镜对光线起会聚作用
凹透镜对光线起发散作用
第十九页，共二十二页。
1.凸透镜对光线的作用是（ D） A．任何光线通过凸透镜都会会聚于焦点

奇妙的透镜PPT课件(粤沪版)

射向虚焦点的光经凹透镜折射后平行于主光轴射出。
把下图光路补充完整。
凸透镜对光的作用
透镜对光的作用
活动1 视察透镜对光的作用
凹透镜对光的作用
1、凸透镜对光有 （选填“会聚”或“发散”）作用。2、凹透镜对光有 （选填“会聚”或“发散”）作用。
会聚
发散
实验步骤：
让凸透镜正对着太阳光,拿一张白纸在它的另一侧来回移动,直到纸上的光斑最小最亮,用刻度尺测出光斑到凸透镜中心的距离,即为该凸透镜的焦距。
方法1
活动2 测量凸透镜的焦距
测焦距时注意：先把圆规的金属笔尖放在焦点上，再把圆规的另一只脚接触到凸透镜的中心，然后用尺子测量这两点的距离，这个长度就是凸透镜的焦距
A、 入射光线不一定正好平行于主光轴B、 焦点不一定找准C、 光心不一定找准D、 凸透镜有一定的厚度。
讨论：问题1、影响测量准确度的主要因素。
1、透镜的种类：凸透镜和凹透镜2、透镜对光的作用凸透镜对光有会聚作用，凹透镜对光有发散作用。3、透镜的焦点和焦距4、凸透镜的三条特殊光线、凹透镜的三条特殊光线
1、下列说法中正确的是（ ）A．凸透镜对平行光有发散作用B．反射光线与入射光线在同一平面内C．光线通过凸透镜后一定会聚于一点D．人离平面镜越远，人在平面镜中所成的像就越小
B
巩固提升
2、在用光具座研究凸透镜成像规律的实验中，测量凸透镜的焦距如图所示，则该凸透镜的焦距是（ ）A．10厘米 B．20厘米 C．30厘米 D．50厘米
A
3、（202X•郴州）请画出入射光线通过透镜后的折射光线．
4、如图所示，一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜，请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数．

初中物理沪粤版八年级上册3.5奇妙的透镜课件(22张)


点燃白纸
烤蚂蚁
第五节 奇妙的透镜
一、认识透镜
凸
凹
透
透
镜：
镜：
中
中
间
间
厚
薄
边 缘 薄
边 缘
厚
凸透镜:中间厚、边缘薄 B D E 凹透镜:中间薄、边缘厚 A C F
A
B
CDE
F
主光轴和光心:
主光轴
主光轴 光心o
二、透镜对光的作用
凸透镜对光有会聚作用
>
>
>
>
>
>
凹透镜对光有发散作用
对比
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。 对着凹透镜异侧虚焦点入射的光线 折射后平行于 主光轴射出 。
练一练
F
F
1
F
F
2
思考题
如何测定凸透镜的焦距
f
想一想
能用这种方 法测定凹透镜
的焦距吗？
讨论
郊游的时候，为什么不能 把剩有液体的玻璃瓶和矿泉 水瓶扔在树林里？
课后作业 书本68页第2题
会聚
发与焦距
凸透镜： f
F
O
F
焦点
凸透镜能使平行于主光轴的光会聚在一点，这个 点叫做焦点
焦点到光心的距离叫做焦距，符号 f
凹透镜：
F
F
虚焦点
发散光线的反向延长线交于一点,这 个点叫做焦点
对比
四、三条特殊光线
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点， 经凹透镜折射后发散，发散光线的反向延长线 通过虚焦点。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.5
奇妙的透镜
松岗学校 恩海
姚
透镜在日常生活中的应用
眼镜片上的透镜
透镜在日常生活中的应用
透镜在日常生活中的应用
数 码 摄 像 机 上 的 透 镜
透镜在日常生活中的应用
实 物 展 台 上 的 透 镜 投影机上的透镜
透镜在日常生活中的应用
显微镜上的透镜
透镜在日常生活中的应用
望远镜上的透镜
透镜在日常生活中的应用
3、焦 点( F) ---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
三、透镜对光线的作用：
1、凸透镜对光起会聚作用 2、凹透镜对光起发散作用
讨论
郊游的时候，为什么不
能把剩有液体的玻璃瓶扔在
树林里？
在北极进行探索的工作 人员丢失了火种，请你为在
冰天雪地中工作的探险人员 想想办法获得火种，替他们
解决后顾之忧。
用冰取火示意图
你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在 自己窝里的干草上。狗窝的上方是 用薄塑料搭起来的，以此来遮雨.此 时塑料上面已积了一层水,天晴了， 阳光透过积水照在狗的身上，暖洋 洋的舒服极了，突然，贝贝的尾巴 着起了火，疼得它上窜下跳……
放大镜上的 透镜
一、认识透镜 凸透镜:中间厚、边缘薄 B、D、E 凹透镜:中间薄、边缘厚
A、C、F
A
B
C
D
E
F
1、识别下列透镜，并归类：
A
B
C
D
E
F
属于凸透镜的是：A 、C、D 属于凹透镜的是：B 、E 、F
凸透镜的画法
光心(O) 主光轴
C1
C2
光心——透镜的中心O叫光心
凹透镜的画法
光心(O) 主光轴
凸透镜和凹透镜对光作用的比较
三条特殊光线
F F F F
作图方法： 1、 通过光心的光线 传播方向不改变。 2、平行于主光轴的光线折射后经过焦点。 3、经过焦点的光线折射后平行于主光轴
２、平行于主光 轴的光线折射后 经过焦点
F F
1、经过光心 的光线折射后 传播方向不变
F
F
光路可逆
３、通过焦点 的光线折射后 平行于主光轴
平行于主光轴的光线折 射后经过焦点
F
经过焦点的光线折 射后平行于主光轴
F
F
F
2
经过光心的光线传播方向不变
1
F
F
3
判断出射光线的正误
F
F
F
F
1
2
错 对
错 对
选透镜
1
2
？
？
暗箱题
挑战!
测定凸透镜的焦距
f
测焦距的方法：
让平行主光轴的光射入凸透镜，移 动凸透镜直到出现最小最亮的光斑， 用直尺测出光斑到光心的距离。
C1
C2
主光轴——通过光心O和球面球 心C的直线
叫做焦点F，凸透镜有两 个实焦点
焦点到光心的距离叫做焦距 f
凹透镜对光有发散作用
发散光线的反向延长
线交于一点,这个点叫 做焦点F，凹透镜有两 个虚焦点
焦点到光心的距
离叫做焦距f
透明玻璃瓶内有一细棉 线,细线下端有一个泡沫塑料 小球,请你设计一个实验,在不
打开瓶盖的情况下,使瓶内的
棉线断掉。
学到了什么？
一、透镜的分类：凸透镜和凹透镜 二、概念：
1、主 光 轴 2、光
---通过两个球面球心的直线叫做透镜的主光轴。 心(O) ---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
