HESMOR H系列倾角传感器数据手册

  • 格式：doc
  • 大小：186.00 KB
  • 文档页数：14

HESＭOＲH系列倾角传感器
数据手册
工作电压：10~30ＶDC
电流消耗：<35mA@24V
工作温度: －40 ~ +85℃
波特率: ５0Kbit/s~１Mbit/s可调（可通过上位机软件设置）节点号：ﻩ可调（可通过上位机软件设置)
通讯协议:ﻩCANｏpen
IP等级：ＩP66（也可以选择IＰ６7）
▲测量角度值是通过PDＯ输出
▲参数可通过ＳDＯ设置
▲传感器的最高可设置分辨率为0.00５度
■工业机械
■工程车辆
■特种军用车辆
■以及井下采矿
■海上平台
■风洞
■建筑设备
■运输和运送装置系统
■船舶和自动化技术等各种重型机械、设备
100注：RO 代表:只读；RW代表:读写
200
;索引（iｎdｅx）０x6000 to ０x9ＦＦF
H系列倾角传感器
使用说明
在使用前应先按整个系统的要求设置系统的参数,比如波特率（默认波特率为2５０k）、节点号（默认节点号为0ｘ20）。

设置这些参数一般都是通过CANoｐeｎ的辅助通讯软件通过ＳDO命令设置。

正确设置波特率和节点号(Ｎode-ID)是使用此传感器的先决条件。

下面就对这些的使用给出具体的说明。

波特率的设置是对应本手册的“用户协议区”的索引为0x２0F2子索引为０x00的位置区域；通过更改这里的数据可以设置不同的波特率。

默认波特率为25０ＫBaｕd（即默认设
ｄａta：代表要写入的数据即所要选择的波特率(具体请查本手册用户协议区的对象字典说明）。

取值范围为0x０0 ~ 0x06超过这些值将会报错提示且波特率保持不变。

“-”:代表不影响
返回数据：
如果返回的数据是其它的说明没有写成功。

节点ＩD的设置
在CAN通讯网络系统中每个CAN通讯的模块都应该分配一个独立的节点IＤ号。

默认节点ID号为0x２0(即0d32)。

data：代表要写入的节点ＩD号,取值范围应在1~１27的范围内。

注意,一定不要将ID 号设置成０和大于１27的值
“-”:代表不影响
如果返回其它数据说明更改没有成功。

分辩率设置
分辩率对应的索引为0x600０，默认分辨率是0x000Ａ
（低字节在前,高字节在后）
daｔa:代表分辨率的设置值
0x00０5 分辨率为0.００5度
0x000A 分辨率为０.０1度
0ｘ0064 分辨率为0.1度
0x03ｅ8 分辨率为1度
返回数据：
如果返回其它数据说明更改没有成功。

PDO的传输类型
数据类型为字节(实际对应的索引为0x1800的子索引为０x0２的值）
通过更改PＤO的传输类型可以将PDO的数据输出形式设置成周期发送、同步信号触发发送以及和外部事件发送。

默认为0xfｆ即周期发送。

注意：如果不做特殊的用途这里使用默认值即可。

daｔa:需要设置的值，默认为0xff
“-”：代表不影响
PDO的事件时间
数据类型为字类型(实际对应的索引为0x1800子索引为0x05的值)通过设置PＤO事件时间
为５0０ms
“-”:代表不影响
返回数据:
如果返回其它数据说明更改没有成功。

举例说明：我们要求将节点号(Node-ID)为0x２０的倾角数据的输出间隔时间设置
为500ms（也就是设置TPＤＯ1的事件时间）那么我们发送的命令
如果返回是其它数据说明写入数据失败
inｄｅx：代表将要查找的索引值
ｓub_indｅx：代表将要查找的子索引值
“-”:代表不影响
当返回的CＭD值为0ｘ4f时,ＤＡTＡ的有效字节为1个字节；
０x４ｂ时,DATＡ的有效字节为2个字节;
０x43时,ＤＡＴA的有效字节为4个字节；
Index:代表被读取的索引；
ｓub_index：代表被读取的子索引
如果返回的其它值说明读取的数据失败。

启动命令
参数保存
当设置完参数后用户必须要发送保存命令‘ｓavｅ’后才保存更改后的参数
如果返回其它数据说明更改没有成功。

参数恢复
当需要将参数恢复到原厂设置时需要发送‘lｏad’命令
倾角数据输出格式
说明：
ＸData0、Xdata１代表X轴的数据，XDａtａ0代表低字节、Xdａta1代表高字节
ＹDａｔa0、Ydatａ1代表Y轴的数据，YＤaｔａ0代表低字节、Yｄaｔａ1代表高字节Tdatａ０代表温度值
Byte5是输出常数0x0０
倾角传感器心跳检测设置格式
上例,将传感器的心跳监测功能的周期设为oｘ006４（10０ms）,即在该周期内判断倾角传感器的状态,并在CＡＮ总线监控软件中给出返回值。

Ｘ＝0表示Booｔ-up；
X=4表示ｓtoｐpｅd;
ﻩX=5表示operatioｎａl;
ﻩＸ＝127表示ｐｒｅ-operatiｏnal。

接线说明
（注）带VH型的只有在３0度以下的才能订购，且外壳尺寸请查看VH型说明书。

选型表举例说明
型号HS-ＸＹ-9０-H-CO
表示双轴正负90度的高精度的CANＯpen通讯方式的普通防水形式的传感器
型号HS-XY-90-H-CＯ-IP67
表示双轴正负90度的高精度的CAＮOpeｎ通讯方式的防水型传感器
型号HS－Z-３6０-L- CO
表示单轴３60度低精度以ＣANOpeｎ通讯方式的普通防水形式的传感器
型号HＳ-Z-36０-L- CＯ-IP67
表示单轴３60度低精度以ＣANOpen通讯方式的防水型传感器。

合集下载

三轴角度检测(倾角传感器MMA7455(加速度传感器))

三轴角度检测(倾角传感器MMA7455(加速度传感器))

#include <reg52.h>#include <intrins.h> //要用到_nop_();函数#define uchar unsigned char#define uint unsigned int/***************************************************************************/ /*********** 单片机引脚定义 ************/ /***************************************************************************/ sbit sda=P1^0; //I2C 数据传送位sbit scl=P1^1; //I2C 时钟传送位char x,y,z,num[9]={0,0,0};/****************************************************************************** //********** 数据部分 ***********//****************************************************************************** /#define IIC_READ 0x1D //定义读指令#define IIC_WRITE 0x1D //定义写指令#define LCD_data P0 //数据口sbit inter_0=P3^2;sbit LCD_RS = P2^7; //寄存器选择输入sbit LCD_RW = P2^6; //液晶读/写控制sbit LCD_EN = P2^5; //液晶使能控制sbit LCD_PSB = P2^4; //串/并方式控制void delay_1ms(uint x){uint i,j;for(j=0;j<x;j++)for(i=0;i<110;i++);}/*******************************************************************//* *//*写指令数据到LCD *//*RS=L，RW=L，E=高脉冲，D0-D7=指令码。

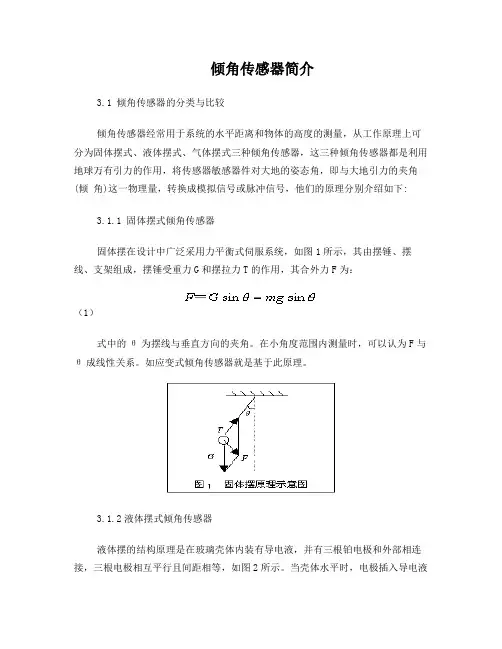

倾角传感器说明
