单片机实训考核试卷(模拟卷)

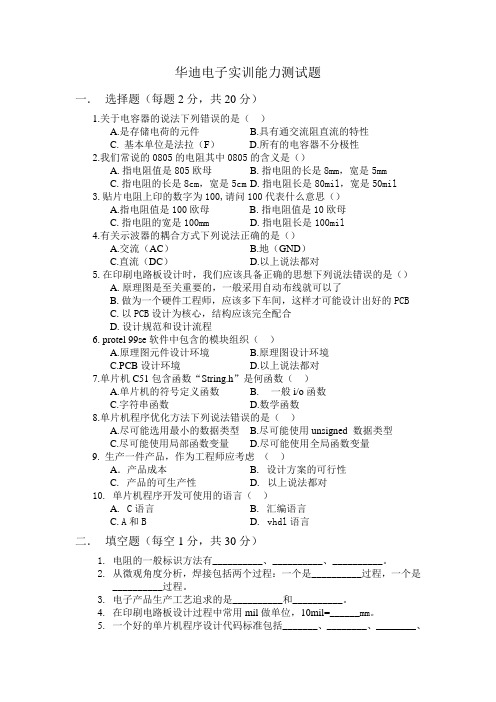

华迪电子实训能力测试题一．选择题（每题2分，共20分）1.关于电容器的说法下列错误的是（）A.是存储电荷的元件B.具有通交流阻直流的特性C. 基本单位是法拉（F）D.所有的电容器不分极性2.我们常说的0805的电阻其中0805的含义是（）A.指电阻值是805欧母B.指电阻的长是8mm，宽是5mmC.指电阻的长是8cm，宽是5cmD.指电阻长是80mil，宽是50mil3.贴片电阻上印的数字为100,请问100代表什么意思（）A.指电阻值是100欧母B.指电阻值是10欧母C.指电阻的宽是100mmD.指电阻长是100mil4.有关示波器的耦合方式下列说法正确的是（）A.交流（AC）B.地（GND）C.直流（DC）D.以上说法都对5.在印刷电路板设计时，我们应该具备正确的思想下列说法错误的是（）A.原理图是至关重要的，一般采用自动布线就可以了B.做为一个硬件工程师，应该多下车间，这样才可能设计出好的PCBC.以PCB设计为核心，结构应该完全配合D.设计规范和设计流程6. protel 99se软件中包含的模块组织（）A.原理图元件设计环境B.原理图设计环境C.PCB设计环境D.以上说法都对7.单片机C51包含函数“String.h”是何函数（）A.单片机的符号定义函数B.一般i/o函数C.字符串函数D.数学函数8.单片机程序优化方法下列说法错误的是（）A.尽可能选用最小的数据类型B.尽可能使用unsigned 数据类型C.尽可能使用局部函数变量D.尽可能使用全局函数变量9.生产一件产品，作为工程师应考虑（）A．产品成本B. 设计方案的可行性C. 产品的可生产性D. 以上说法都对10. 单片机程序开发可使用的语言（）A. C语言B. 汇编语言C.A和BD. vhdl语言二．填空题（每空1分，共30分）1.电阻的一般标识方法有__________、__________、__________。

2.从微观角度分析，焊接包括两个过程：一个是__________过程，一个是__________过程。

单片机应用技术模拟试卷1及答案一、填空题（每空1分，共20分）1、单片机是由CPU、存储器、I/O接口及定时/计数器集成在一个芯片上组成的。

2、十进制数25＝16H（十六进制）＝00010110B（二进制）。

3、单片机的三总线可以分为地址总线、数据总线和控制总线。

（或者数据总线、地址总线）4、8051的＝1意味着访问前4K是内部程序存储器，超过4K后访问的是外部程序存储器。

5、单片机复位后SP＝07H，第一个入栈数据进入08H单元。

6、执行ANL A，＃0FH后，累加器A的内容高4位是0000。

7、8051单片机共有5个中断源，2个优先级。

8、能够加间址符＠的寄存器有R0、R1和DPTR。

9、在伟福仿真软件当中输入调试程序我们都保存成后缀是ASM的文件。

10、可编程并行I/O接口芯片8155内部功能部件包括256B的静态RAM，3个I/O 接口和1个14位的定时/计数器。

11、A/D转换器是将模拟量转换成数字量,D/A转换器是将数字转换成模拟量。

二、选择题（每小题2分，共20分）1、一个完整的系统通常包括（B）。

A．系统软件和应用软件 B. 硬件系统和软件系统C. 计算机及外设D.硬件和系统软件2、EPROM是指（D）。

A. 随机存储器B.电擦除的只读存储器C.只读存储器D.紫外线可擦除的只读存储器3、先判断后循环的循环程序结构中，循环体至少被执行（A）次。

A.0B.1C.2D.34、MCS-51系列单片机的CPU是(B )位的。

A.4位B.8位C.16位D.32位5、8031的内部RAM中，用作位寻址的单元地址是（B）。

A.00H-1FHB.20H-2FHC.30H-4FHD.50H-6FH6、12MHz晶振的单片机在定时方式下，定时器可能实现的最小定时时间是(D ) 。

A．8us B．4us C．2us D．1us7、在单片机扩展系统中，8031地址总线和数据总线分时复用所用端口是（D）。

A. P3口B. P1口C. P2口D. P0口8、在MCS-51单片机中，惟一一个可供用户使用的16位寄存器是（C）。

《单片机应用技术实训》试卷（A）卷1.DPTR为（） [单选题] *A.程序计数器B.累加器C.数据指针寄存器(正确答案)D.程序状态字寄存2.PSW的Cy位为（） [单选题] *A.辅助进位标志B.进位标志(正确答案)C.溢出标志位D.奇偶标志位3.MCS－51单片机片内ROM容量为（） [单选题] *A.4KB(正确答案)B.8KBC.128BD.256B4.MCS－51单片机片要用传送指令访问片外数据存储器，它的指令操作码助记符是以下哪个?（） [单选题] *A.MULB.MOVX(正确答案)C.MOVCD.MOV5.direct表示（） [单选题] *A.8位立即数B.16位立即数C.8位直接地址(正确答案)D.16位地址6.堆栈指针SP是一个（）位寄存器 [单选题] *A.8(正确答案)B.12C.13D.167.定时器/计数器工作方式选择中，当M1M0=11时，其工作方式为（） [单选题] *A.方式0B.方式1C.方式2D.方式3(正确答案)8.定时器/计数器工作方式0为（） [单选题] *A.13位定时/计数方式(正确答案)B.16位定时/计数方式C.8位可自动装入计数初值方式D.2个8位方式9.MCS－51的最小时序定时单位是（） [单选题] *A.节拍(正确答案)B.状态C.机器周期D.指令周期10.＃data表示（） [单选题] *A.8位直接地址(正确答案)B.16位地址C.8位立即数D.16位立即数11.主频为12MHz的单片机它的机器周期为（） [单选题] *A.1/12微秒B.0.5微秒C.1微秒(正确答案)D.2微秒12.MCS-51单片机在同一优先级的中断源同时申请中断时，CPU首先响应（） [单选题] *A.外部中断0(正确答案)B.外部中断1C.定时器0中断D.定时器1中断13.MOVC A ,@A+PC指令对于源操作数的寻址方式是（） [单选题] *A.寄存器间接寻址B.寄存器寻址C.立即寻址D.变地寻址(正确答案)14. PSEN为（） [单选题] *A.复位信号输入端B.地址锁存允许信号输出端C.程序存储允许输出端(正确答案)D.程序存储器地址允许输入端15.MCS－51单片机的一个机器周期由（）个振荡脉冲组成。

单片机原理与应用模拟考试题（附参考答案）一、单选题（共60题，每题1分，共60分）1、下列指令能使P1口的最低位置1的是( )。

A、ANL P1,#80HB、SETB 90HC、ORL P1,#0FFHD、ORL P1,#80H正确答案：B2、在中断服务程序中，至少应有一条( )。

A、加法指法B、传送指令C、中断返回指令D、转移指令正确答案：C3、MCS-51单片机的中断源全部编程为同级时，优先级最高的是( )。

A、/INT1B、TIC、串行接口D、/INT0正确答案：D4、MCS-51单片机CPU开中断的指令是( )。

A、SETB EAB、SETB ESC、CLR EAD、SETB EX0正确答案：A5、在MCS-51单片机指令中，下列指令中( )是无条件转移指令。

A、LCALL addr16B、DJNZ direct,relC、SJMP relD、ACALL addr11正确答案：C6、用8051单片机的定时器/计数器T1作定时方式，用方式2，则初始化编程为( )。

A、TMOD=0x06B、TMOD=0x20C、TMOD=0x10D、TMOD=0x60正确答案：B7、若单片机的振荡频率为6MHz，设定时器/计数器工作在方式1需要定时1ms，则定时器/计数器初值应为( )。

A、500B、1000C、216-500D、216-1000正确答案：C8、Intel 8051单片机的CPU是( )。

A、16位B、4位C、8位D、准16位正确答案：C9、指令JB 0E0H,LP 中的0E0H是指( )。

A、累加器AB、累加器A的最高位C、累加器A的最低位D、一个单元的地址正确答案：C10、访问外部存储器或其它接口芯片时，作数据线和低8位地址线的是( )。

A、P1口B、P0口和 P2口C、P0口D、P2口正确答案：C11、单片机上电复位后，PC的内容和SP的内容为( )。

A、0000H，00HB、0000H，07HC、0003H，07HD、0800H，08H正确答案：B12、若要定时100ms(系统时钟频率为6MHz)，则使用定时器/计数器的( )更合适。

单片机原理与应用模拟练习题含答案一、单选题（共64题，每题1分，共64分）1.以下有关PC和DPTR的结论中错误的是( )。

A、DPTR是可以访问的，而PC不能访问B、它们都是16位寄存器C、在单片机运行时，它们都具有自动加“1”的功能D、DPTR可以分为2个8位的寄存器使用，但PC不能正确答案：C2.寄存器寻址方式中，Rn中，n的取值范围是( )。

A、0~7B、0~2C、0~1D、1~8正确答案：A3.下列指令能使R0高4位不变，低4位取反的是( )。

A、ANL R0,#0FHB、XRL R0,#0F0HC、XRL R0,#0FHD、ORL R0,#0F0H正确答案：C4.在CPU内部，反映程序运行状态或反映运算结果的一些特征的寄存器是( )。

A、PCB、PSWC、AD、SP正确答案：B5.程序在运行中，当前PC的值是( )。

A、当前正在执行指令的前一条指令的地址B、当前正在执行指令的地址。

C、当前正在执行指令的下一条指令的首地址D、控制器中指令寄存器的地址。

正确答案：C6.下面的哪一项应用，不属于单片机的应用范围。

( )A、汽车电子设备B、家用电器的控制C、工业控制D、数据库管理正确答案：D7.根据以下程序，判断51单片机定时器/计数器T0的工作方式是( )。

Void timer0_ISR(void)interrupt 1{ led0=!led0;}A、方式2B、方式3C、方式1D、方式0正确答案：A8.MCS-51单片机的串行数据缓冲器SBUF用于( )。

A、存放运算中间结果B、存放待发送或已接收到的数据C、暂存数据和地址D、存放待调试的程序正确答案：B9.MCS-51单片机定时器/计数器T0的低8位计数器是哪一个呢？A、TH1B、TL1C、TH0D、TL0正确答案：D10.MCS-51单片机的位寻址区位于内部RAM的( )单元。

A、00H～7FHB、20H～7FHC、00H～1FHD、20H～2FH正确答案：D11.当外部中断0发出中断请求后，中断响应的条件是( )。

单片机原理及应用考试模拟题含参考答案一、单选题（共100题，每题1分，共100分）1、定时器方式下的定时时间t与（）因素无关A、计算器满记数值B、计数初值C、机器周期D、CPU正确答案：D2、在编写串行口中断服务程序时，修饰符interrupt m中m的取值应为（）A、4B、2C、3D、1正确答案：A3、51单片机（）口内部没有上拉电阻A、P0B、P3C、P2D、P1正确答案：A4、LED点阵器件的内部元件为（）A、小灯泡B、二极管C、晶体管D、三极管正确答案：B5、已知A=53，B=10，则A%B=（）A、3B、5C、5.3D、6正确答案：A6、按键每只键分别接一个I/O口是（）键盘A、行列式键盘B、好键盘C、独立式键盘D、机械键盘正确答案：C7、外部中断请求触发方式有（）触发和下降沿触发A、无关B、无法确定C、高电平D、低电平正确答案：D8、共阳极LED数码管显示字符“5”的显示码是（）。

A、0x06B、0x7dC、0x82D、0x92正确答案：D9、80C51单片机要使用片内RAM，EA引脚（）A、必须接+5VB、必须接地C、必须悬空D、没有限定正确答案：D10、C51数据类型中关键词“sbit”用于控制（）A、位变量B、字节变量C、无符号变量D、一个I/O口正确答案：D11、89C51单片机中的定时器/计数器是几位（）A、2B、4C、8D、16正确答案：D12、89C51单片机工作方式（）功能为8位同步移位寄存器方式A、0B、1C、2D、3正确答案：A13、51单片机中RST引脚功能是（）A、电源B、接电阻C、复位D、关机正确答案：C14、计算机在使用中断方式与外界交换信息时，保护现场的工作方式是（）A、由CPU自动完成B、在中断响应中完成C、应由中断服务程序完成D、在主程序中完成正确答案：C15、8051单片机中，唯一一个用户可使用的16位寄存器是（）A、PSWB、AACC、SPDD、DPTR正确答案：D16、80C51单片机内部程序存储器容量为（）。

安徽电子信息职业技术学院 《单片机应用技术》模拟试卷（A ） 题号 一 二 三 四 总分 得分一,单项选择题:（二零题,每题一分,二零分） 一,单片机八零三一地/EA 引脚（ ）。

A. 需要接地 B. 需要接+五V 电源 C. 可悬空 D. 以上三种情况视需要而定 二,MCS-五一单片机地四个并行I/O 端口作为通用I/O 端口使用,在输出数据时,需要外接上拉电阻地是（ ）。

A. P 零口B. P 一口C. P 二口D. P 三口三,当MCS-五一单片机应用系统需要扩展外部存储器或其它接口芯片时,（ ）可作为低八位地址总线使用。

A. P 零口 B. P 一口 C. P 二口 D. P 零口与P 二口 四,系统复位后,堆栈指针SP 地内容是（ ）。

A. 零八HB. 零七HC. 三零HD. 五零H五,MCS-五一单片机地位寻址区位于内部RAM 地（ ）单元。

A. 零零H ～七FHB. 二零H ～七FHC. 零零H ～一FHD. 二零H ～二FH 六,PSW 地RS 一与RS 零用来（ ）。

A. 选择工作寄存器组 B. 指示复位 C. 选择定时器 D. 选择工作方式七,MCS-五一单片机规定一个机器周期有（ ）个节拍。

A. 一二B. 六C. 八D. 一六八,下面叙述不正确地是（ ）。

A. 一个C 源程序可以由一个或多个函数组成B. 一个C 源程序需要包含一个函数main()C. 在C 五一,注释说明只能使用/*……*/注释D. C 程序地基本组成单位是函数九,在C 五一程序常常把（ ）作为循环体,用于消耗CPU 时间,产生延时效果。

A. 赋值语句B. 表达式语句C. 循环语句D. 空语句一零,在单片机应用系统,LED 数码管显示电路通常有（ ）显示方式。

A. 静态B. 动态C. 静态与动态D. 查询 得分 评卷班级 学号___________ 姓名__________密 封 线一一,阳极LED数码管加反向器驱动时显示字符"六"地段码是（）。

单片机原理及应用模拟练习题含参考答案一、单选题（共100题，每题1分，共100分）1.在微型计算机中，负数常用（）表示。

A、真值B、反码C、原码D、补码正确答案：D2.89C51单片机内有两个（）位定时/计数器，它们都有定时和事件计数的功能。

A、4B、8C、16D、32正确答案：C3.M1M0=11时，定时器工作于方式（）A、1B、3C、0D、2正确答案：B4.2字节为（）位。

A、4B、32C、16D、8正确答案：C5.共阳极LED数码管显示字符“5”的显示码是（）。

A、0x06B、0x7dC、0x82D、0x92正确答案：D6.下面哪一种传送方式适用于处理外部事件（）A、DMAB、无条件传递进C、C05-中断D、条件传递正确答案：C7.在程序中a=2;b=a++;则b=（）A、2B、4C、1D、3正确答案：A8.下面哪一项不是按照数据传送方向的进行的串行通信的分类（）A、手动B、全双工C、单工D、半双工正确答案：A9.89C51单片机的数据指针DPTR是一个16位的专用地址指针寄存器，主要用来（）A、存放指令B、存放16位地址，作间址寄存器使用C、存放下一条指令地址D、存放上一条指令地址正确答案：B10.行列式键盘的工作方式主要有（）A、直接输入方式和直接访问方式B、中断扫描方式和直接访问方式C、编程扫描方式和中断方式D、独立查询方式和中断扫描方式正确答案：C11.SMOSM1=00时，串行口的工作状态为（）A、0B、2C、3D、1正确答案：A12.蜂鸣器的声音强度由信号的（）决定A、幅值B、电压C、频率D、占空比正确答案：D13.单片机的计数定时器为（）和（）A、TO,T1B、INT0,INT1C、INT0,T0D、INT1,T1正确答案：A14.定时计数器有4种操作模式，它们由（）寄存器中的M1M0状态决定。

A、TCONB、TMODC、PCONDD、SCONE正确答案：B15.要89C51系统中，若晶振频率屡8MHz，一个机器周期等于（）微秒A、1.5B、3C、1D、0.5正确答案：A16.设a=2，b=1，则a==b等于（）A、2B、1C、3D、0正确答案：D17.定时器工作方式一的计数最大值是（）A、200B、5000C、65536D、300正确答案：C18.TMOD寄存器的作用是（）A、设置工作方式B、控制启动和中断申请C、计数D、计时正确答案：A19.计算机中最常用的字符信息编码是（）A、ASCIIB、BCD码C、余3码D、循环码正确答案：A20.若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为（）A、64536B、500C、1000D、65036正确答案：D21.中断服务子程序interrupt 1{...}表示使用中断源（）A、T0B、T1C、INT1D、INT0正确答案：A22.按键需要处理（）问题A、死机B、飞键C、抖动D、颤动正确答案：C23.当8051单片机的RST引脚，上出现持续（）个振荡周期以上的高电平时，系统复位。

单片机应用技术模拟试卷1一、填空题（每空1分，共20分）1、单片机是由、存储器、及集成在一个芯片上组成的。

2、十进制数25＝H（十六进制）＝B（二进制）。

3、单片机的三总线可以分为总线、总线和控制总线。

4、8051的＝1意味着访问前4K是程序存储器，超过4K后访问的是程序存储器。

5、单片机复位后SP＝H，第一个入栈数据进入H单元。

6、执行ANL A，＃0FH后，累加器A的内容高4位是。

7、8051单片机共有个中断源，个优先级。

8、能够加间址符＠的寄存器有、R1和。

9、在伟福仿真软件当中输入调试程序我们都保存成后缀是的文件。

10、可编程并行I/O接口芯片8155内部功能部件包括256B的静态RAM，个I/O接口和个14位的定时/计数器。

11、A/D转换器是将量转换成数字量,D/A转换器是将转换成模拟量。

二、选择题（每小题2分，共20分）1、一个完整的系统通常包括（）。

A．系统软件和应用软件 B.硬件系统和软件系统C.计算机及外设D.硬件和系统软件2、EPROM是指（）。

A.随机存储器B.电擦除的只读存储器C.只读存储器D.紫外线可擦除的只读存储器3、先判断后循环的循环程序结构中，循环体至少被执行（）次。

A.0B.1C.2D.34、MCS-51系列单片机的CPU是()位的。

A.4位B.8位C.16位 D.32位5、8031的内部RAM中，用作位寻址的单元地址是（）。

A.00H-1FHB.20H-2FHC.30H-4FHD.50H-6FH6、12MHz晶振的单片机在定时方式下，定时器可能实现的最小定时时间是()。

《单片机原理及应用》模拟试卷二一．选择题（正确答案在序号前打√，每小题2分，共20分）1．单片机程序存储器的寻址范围是由程序计数器PC的位数决定的，MCS—51的PC 为16位，因此其寻址范围是(A)4KB（B）64KB（C）8KB（D）128KB2．PC的值是（A）当前指令前一条指令的地址（B）当前正在执行指令的地址（C）下一条指令的地址（D）控制器中指令寄存器的地址3.以下运算中对溢出标志OV没有影响或不受OV影响的运算是（A）逻辑运算（B）符号数加减法运算（C）乘法运算（D）除法运算4．假定设置堆栈指针SP的值为37H，在进行子程序调用时把断点地址进栈保护后，SP的值为（A）6H（B）37H（C）38H（D）39H 5．在MCS—51中（A）具有独立的专用的地址线（B）由P0口和P1口的口线作地址线（C）由P0口和P2口的口线作地址线（D）由P1口和P2口的口线作地址线6．在寄存器间接寻址方式中，指定寄存器中存放的是（A）操作数（B）操作数地址（C）转移地址（D）地址偏移量7．执行返回指令时，返回的断点是（A）调用指令的首地址（B）调用指令的末地址（C）调用指令下一条指令的首地址（D）返回指令的末地址8．假定（A）=83H，（R0）=17H，（17H）=34H，执行以下程序段ANL A，#17HORL17H，AXRL A，@R0CPL A后，A的内容为（A）CBH（B）03H（C）EBH（D）C8H9．执行以下程序段MOV R0，#dataMOV A，@R0RL AMOV R1，ARL ARL AADD A，R1第1页共3页单片机原理及应用模拟试卷4一、填空题：（每题2分，共20分）1、8051单片机使用电源为2、SP复位后内容为：。

《单片机原理与应用》实训综合考核试卷
说明：本次综合考核占实训总成绩的40%。

本课题小组总人数不允许超过3人。

一、课题任务
任选一个红外遥控器，找到相关遥控编码芯片的资料后。

利用实训开发板上的红外接收电路，将接收到的红外编码信号在单片机内部进行解码，并控制流水灯效果的切换。

二、课题要求
1．制定设计方案
选定本课题后，根据课题任务，确定设计方案，要求至少具有4种流水灯效果。

2．硬件设计
根据设计方案，选定实训开发板上的硬件资源。

并根据硬件电路对软件设计提出要求。

3．软件设计
（1）根据硬件电路要求和设计方案，绘制软件流程图。

（2）根据流程图，编写程序。

（3）对所编写的程序进行编译和仿真。

4．系统调试
将设计的软件下载到实训开发板中，进行系统实际运行调试。

5．设计完成
三、设计成果
1．课题设计说明书。

设计说明书由以下几部分组成：
（1）封面
（2）目录
（3）设计课题任务书
（4）设计过程
（5）设计心得
（6）附录
a、电路原理图
b、设计源程序
C、参考资料及书籍
2．实物演示。

四、评分标准及评分表。
