上海中心大厦施工概况介绍

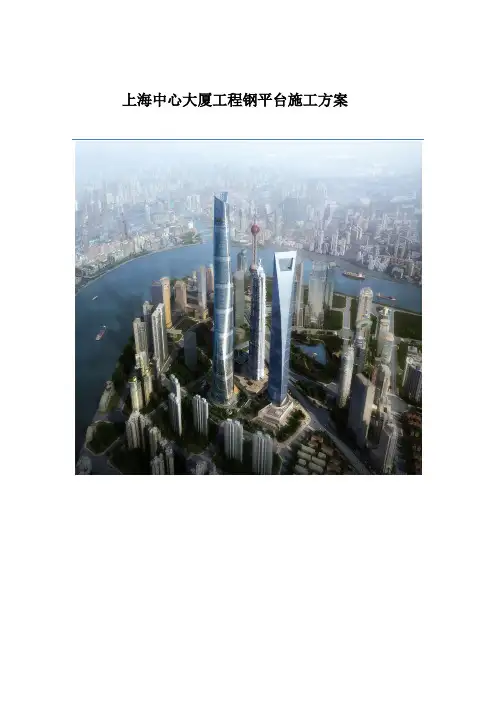

上海中心大厦工程钢平台施工方案一、工程概况1.1、建筑概况本工程总用地面积约30368m2，总建筑面积约574058m2，其中地上总建筑面积约410139m2。

主楼地下5 层，地上120 层，总高度632m。

竖向分为九个功能区，1 区为大堂、商业、会议、餐饮区，2区至6 区为办公区，7 区、8 区为酒店和精品办公区，9 区为观光区，9 区以上为屋顶皇冠。

其中1至8 区顶部为设备避难层。

外墙采用双层玻璃幕墙，内外幕墙之间形成垂直中庭。

裙房地下五层，地上5 层，高37m。

整个工程建设贯穿绿色可持续发展理念，要求达到中国绿色建筑三星级标识和美国绿色建筑LEED 金奖双认证。

上海中心大厦平面图1.2、结构概况本工程为“核心筒+巨型框架+伸臂桁架”体系，楼盖采用钢梁+压型钢板+混凝土楼板的组合楼面结构体系。

竖向结构包括核心筒、巨型柱，以及屋顶皇冠，水平结构包括楼层钢梁、楼面桁架、带状桁架、伸臂桁架以及压型钢板组合楼板。

地下5层，主楼121层，结构高度580米。

塔楼沿高度分为9个区，每个分区的顶部两层为设备/避难层。

塔楼局部结构透视图1.3、施工现状截止到2013年4月2日，本工程已经施工到104层，核心筒领先外框架近20层，施工高度至约500米（差一层501.3米），超越上海金融中心成为目前国内第一高楼。

目前正在裙房钢结构安装、塔楼核心筒结构施工、塔楼外框架钢结构安装、幕墙安装、机电安装、塔楼二次结构砌筑，穿插作业多，各专业都在有序施工，施工人员约1300人。

预计2013年6月中旬实现结构封顶。

4月2日现场拍摄实况二、施工重难点及应对措施2.1、主楼核心筒结构高达574m，且沿高度方向有4 次体形变化，墙体内暗埋多达 6 道伸臂桁架等劲性钢结构，超高空脚手模板体系选择以及立体作业安全防护难度大。

现场应对措施：采用上海建工自主设计的跳爬式液压顶升构架平台脚手模板体系。

该体系整体性好，承载力大，侧向及底部防护严密。

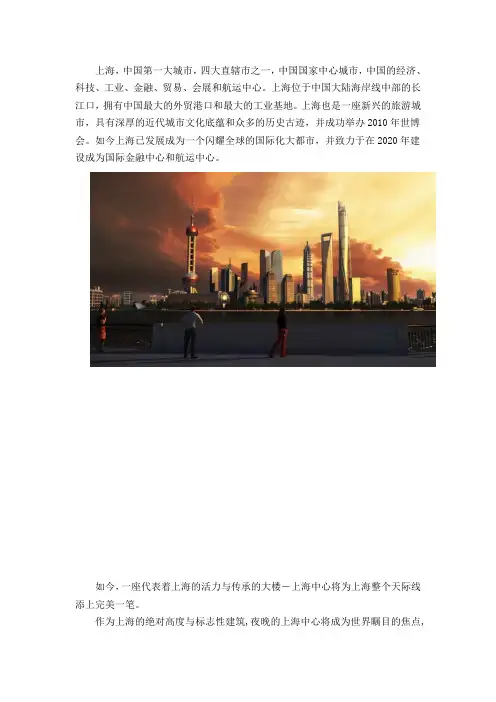

上海，中国第一大城市，四大直辖市之一，中国国家中心城市，中国的经济、科技、工业、金融、贸易、会展和航运中心。

上海位于中国大陆海岸线中部的长江口，拥有中国最大的外贸港口和最大的工业基地。

上海也是一座新兴的旅游城市，具有深厚的近代城市文化底蕴和众多的历史古迹，并成功举办2010年世博会。

如今上海已发展成为一个闪耀全球的国际化大都市，并致力于在2020年建设成为国际金融中心和航运中心。

如今，一座代表着上海的活力与传承的大楼―上海中心将为上海整个天际线添上完美一笔。

作为上海的绝对高度与标志性建筑,夜晚的上海中心将成为世界瞩目的焦点,上海的城市名片。

上海中心的泛光照明分包工程方案汇聚了国内外智慧的结晶,本着绿色节能的先进性理念,选用了全套LED的泛光照明解决方案,上海市安装工程有限公司基于对原方案的理解与剖析, 在对原方案技术设想完全响应的基础上,加入了我司对于建筑及光环境的理解, 对设计主题进行了提炼和升华。

1.1 工程名称：上海中心大厦1.2 工程地点：上海中心大厦位于陆家嘴金融中心Z3-1，Z3-2地块，紧邻金茂大厦和环球金融中心，位于东泰路以西、花园石桥路以南、银城路以东、陆家嘴环路以北。

1.3 工程规模：建筑总占地面积约为30370㎡，其中地上部分建筑面积405292㎡，地下建筑面积163919㎡。

地下5层，主楼121层，其中裙房部分为5层。

1.4 建筑分区和功能：本工程地下建筑共5层，主要用途为设备用房、车库、物业管理用房、酒店后勤用房。

主体建筑按功能分为9个分区，每个建筑分区均设有独立的设备层和避难层。

其中一区为裙房，主要为高档商业用房和大堂入口，二至六区为办公用房，七区为高档酒店，八区分别为高档酒店和公寓式酒店，九区为塔冠公众开放观光区。

1.5 建筑高度：632米1.6 工程性质：地标性超高层建筑，拟获美国LEED金奖和中国绿色三星双认证的超高层建筑。

1.7 建设方：上海中心大厦建设发展有限公司1.8 设计方：方案及初步设计：Gensler施工图设计：上海同济大学建筑设计研究院（集团）有限公司1.9 工程总承包方：上海建工集团股份有限公司1.10 顾问及监理方：设计管理：上海现代工程咨询有限公司机电顾问：柏诚中国建设监理：上海建科院咨询监理有限公司1.11 设计进展情况：地下室至主楼83层施工图设计已全部完成，主楼83层以上施工图正在设计过程中。

上海中心大厦,中国第一高楼，高度632米工程投资额：148亿元工程期限：2008年—2014年金茂大厦、上海环球金融中心，以及正在建设中的上海中心大厦，将构成上海陆家嘴天际线的塔尖。

2008年8月30日，高达492米的环球金融中心宣布正式启用。

与此同时，毗邻环球金融中心，正在准备开工建设一幢更高的摩天大楼——上海中心大厦。

根据规划，上海中心大厦的主楼为124层，总高度为632米，结构高度为565.5米（原公布为580米)，这两个高度均超过了上海环球金融中心，建成之后，上海中心大厦将当之无愧地成为中国第一高楼。

上海中心大厦的占地面积3.04万平方米，容积率为12.5，项目建成后，总建筑面积将达到55.88万平方米——远远超过毗邻的环球金融中心(38万m2)。

不过，在总建筑面积中，上海中心大厦的地上建筑面积约为37.97万平方米，地下建筑面积达到约17.92万平方米(包括地下停车库面积约1万平方米，2000个停车位)。

另外，上海中心大厦规划有5层的裙房，高度约35米。

值得一提的是，之前上海市有关部门曾经公布上海中心大厦高度为580米，此次，报告中提及其主楼高127层，结构高度约为565.6米，而建筑高度将达到惊人的632米。

上海中心大厦的开发建设和运营，由上海中心大厦建设发展有限公司负责，于2008年11月29日进行主楼桩基开工，它将超过20.5米的金茂大厦和492米的上海环球金融中心，成为中国第一高楼，也将成为完全符合“绿色建筑”标准的摩天大楼。

2010年7月19日，上海黄浦江两岸风景。

项目地块上海中心大厦项目坐落在小陆家嘴的黄浦江沿岸，地块的正式名称是E14单元Z3-1、Z3-2地块，其东至东泰路、南依银城南路、北靠花园石桥路，西临银城中路，北对金茂大厦，东接上海环球金融中心。

做为上海国际金融中心核心区——陆家嘴金融城最重要的标志性功能建筑。

根据制定于1993年的《上海陆家嘴中心区规划设计方案》，金茂大厦、环球金融中心所在地以及陆家嘴Z3－2地块，将建设3幢超高层的标志性建筑，形成“品”字形布局。

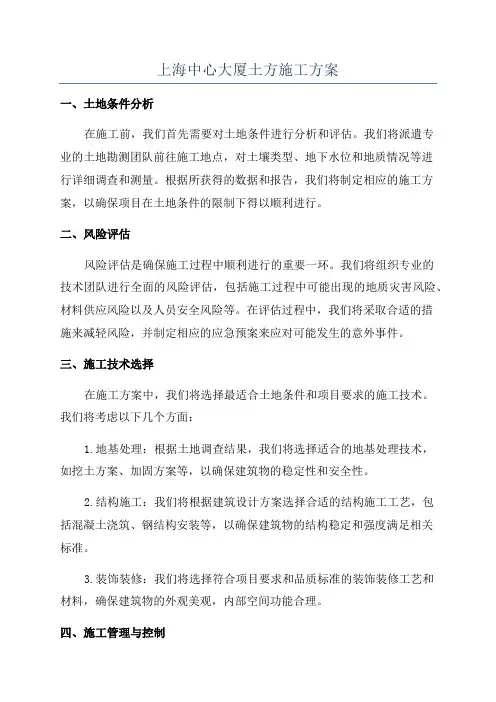

上海中心大厦土方施工方案一、土地条件分析在施工前，我们首先需要对土地条件进行分析和评估。

我们将派遣专业的土地勘测团队前往施工地点，对土壤类型、地下水位和地质情况等进行详细调查和测量。

根据所获得的数据和报告，我们将制定相应的施工方案，以确保项目在土地条件的限制下得以顺利进行。

二、风险评估风险评估是确保施工过程中顺利进行的重要一环。

我们将组织专业的技术团队进行全面的风险评估，包括施工过程中可能出现的地质灾害风险、材料供应风险以及人员安全风险等。

在评估过程中，我们将采取合适的措施来减轻风险，并制定相应的应急预案来应对可能发生的意外事件。

三、施工技术选择在施工方案中，我们将选择最适合土地条件和项目要求的施工技术。

我们将考虑以下几个方面：1.地基处理：根据土地调查结果，我们将选择适合的地基处理技术，如挖土方案、加固方案等，以确保建筑物的稳定性和安全性。

2.结构施工：我们将根据建筑设计方案选择合适的结构施工工艺，包括混凝土浇筑、钢结构安装等，以确保建筑物的结构稳定和强度满足相关标准。

3.装饰装修：我们将选择符合项目要求和品质标准的装饰装修工艺和材料，确保建筑物的外观美观，内部空间功能合理。

四、施工管理与控制为了确保施工的顺利进行，我们将采用先进的施工管理技术和工具。

我们将建立一个专业的施工管理团队，负责协调和管理各个施工阶段的工作，并确保施工进度、质量和安全得到有效控制。

我们还将使用现代化的监控系统和智能设备来确保施工过程的安全和高效。

五、环境保护措施在施工过程中，我们将采取一系列环境保护措施，以减少对周围环境的影响。

我们将严格控制施工噪音和粉尘产生，采取有效的废弃物处理措施，并合理使用和管理水资源和能源，以减少对环境的负面影响。

六、项目验收与交付在施工完成后，我们将组织专业团队对项目进行全面验收。

我们将按照相关标准和规范进行检查和测试，确保建筑物的质量和安全符合相关要求。

一旦验收合格，我们将向业主交付项目，并提供相应的维护和保修服务。

超级工程---上海中心大厦施工技术解读一，工程简介：上海中心大厦位于陆家嘴金融中心，是一座集商业、办公、酒店观光为一体的综合性摩天大楼。

建筑总占地面积约为30370㎡，总建筑面积574058㎡，其中地上部分建筑面积,410139㎡，建筑高度：632米。

地下5层，基坑深度,31.4m。

主楼为钢筋混凝土与钢结构组合而成的混合结构体系。

竖向结构包括核心筒和巨型柱，水平结构包括楼层钢梁、楼面桁架、环状桁架、伸臂桁架及组合楼板。

二，施工技术中的重点及措施：，便于32.11m分有效长度2.2用注浆量和注浆压力双控制，以注浆量为主；2.3，后注浆钻孔灌注桩施工工艺：、成孔方式：正循环钻进，反循环清孔；、泥浆制备：采用专用膨润土和外加剂人工拌制;泥浆除砂：ZX-250型泥浆净化装置（除砂机）除砂；、钻头形式：三翼双腰钻加钻具配重；、清孔方式一清泵吸反循环，二清泵吸（气举）反循环；、钢筋安装：预加工成型，直螺纹接驳器连接；、混凝土浇筑：导管法水下混凝土浇筑；、注浆：桩混凝土强度达到C45后，进行桩端后注浆。

2.4，试验与检测：对于基桩100%进行低应变动测、超声波（透射法）、成孔质量（孔深、孔径及垂直度）检测；竖向抗压静荷载试验桩取桩总数的1%，共11根。

3，主楼底板超大体积混凝土一次性浇筑：3.1主楼区域底板为八边形,面积约9370m2,厚度6m；主楼中部有一个电梯井深坑已于前期先行浇筑完成，紧贴地下墙为裙房区底板板厚1.6m,主楼与裙房之间有一条宽3.5m过渡区，板厚由6m过渡到1.6m。

底板面标高均为-25.40m。

3.2，底板混凝土采用C50R90商品混凝土，抗渗等级P12.底板混凝土总量6万m3。

本次浇344.14.24.34.44.55核心筒5.15.269台。

从混凝土泵送设备、混凝土布管工艺、混凝土性能三个方面制定具有针对性的施工方案。

用三一重工混凝土固定泵送系统核心筒高度200m以下用HBT90CH-2135；核心筒高度200m-556m范围用2台备用1台用HBT90CH-2150；核心筒高度556m-632m范围用1台备用1台HBT90CH-2150。

上海中心大厦中国的地标之一上海中心大厦——中国的地标之一上海中心大厦（Shanghai Tower）位于中国上海市浦东新区陆家嘴金融贸易区，是一座摩天大楼，也是中国和世界上最高的双曲摩天大楼。

作为中国的地标之一，上海中心大厦以其壮丽的外观和独特的建筑设计，吸引了全世界的目光。

一、背景介绍上海中心大厦的建设始于2008年，由中国建筑设计院和美国格格罗普设计事务所共同设计。

建筑的高度达到632米，共有128层，总建筑面积约为37万平方米。

作为上海城市发展的标志性建筑，上海中心大厦在很大程度上展示了中国的工程和建筑技术的实力。

二、建筑设计特点1. 双曲塔设计：上海中心大厦采用了双曲塔的设计概念，整体呈现出曲线优美、流线型的外观。

这种设计不仅增加了建筑的稳定性，还让大厦在城市中成为一道独特的风景线。

2. 绿色建筑概念：上海中心大厦注重环保和可持续发展，使用了一系列的绿色建筑技术。

建筑外墙覆盖了大量节能玻璃，有效减少能源消耗。

大厦内还设有多个垂直绿化系统，提高了空气质量，并为城市生态环境做出了贡献。

3. 建筑结构创新：上海中心大厦的结构设计也是一项重要创新。

采用了双层玻璃幕墙结构，这种设计可有效隔绝外界的噪音和恶劣天气条件。

建筑内部则采用了高强度的钢结构，提供了良好的抗震能力。

三、功能与用途上海中心大厦不仅是一座标志性建筑，还具备多种功能和用途。

1. 商务办公：大厦内设有豪华的写字楼空间，吸引了世界上许多知名企业的入驻。

无论是国内公司还是跨国公司，都将上海中心大厦作为其商务办公的首选地点。

2. 观光旅游：上海中心大厦的观光层位于建筑的顶部，提供了壮观的城市全景。

游客们可以乘坐高速电梯到达观光层，欣赏到上海独特的城市景观，同时也可以感受到大厦所带来的高度和壮丽。

3. 高端餐饮与娱乐：大厦的顶部设置了高端餐厅和休闲娱乐场所，为游客和商务客户提供了一个独特的用餐和娱乐场所。

顶层餐厅不仅提供美食，还可以欣赏到城市的全景，给人一种身处云端的感觉。

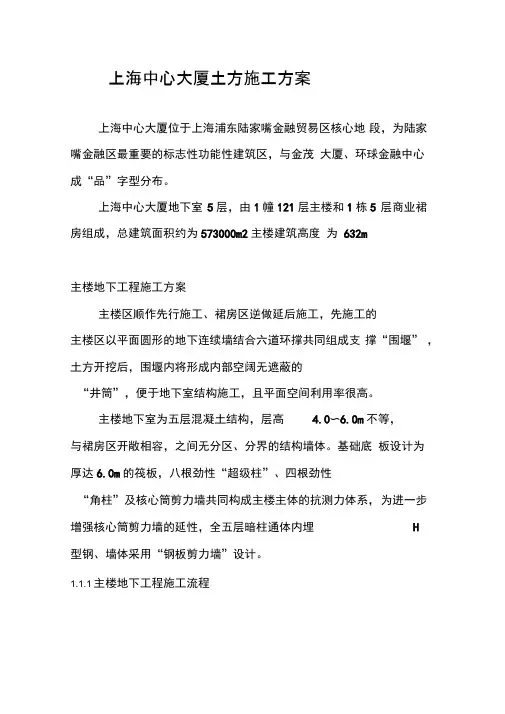

上海中心大厦土方施工方案上海中心大厦位于上海浦东陆家嘴金融贸易区核心地段，为陆家嘴金融区最重要的标志性功能性建筑区，与金茂大厦、环球金融中心成“品”字型分布。

上海中心大厦地下室5层，由1幢121层主楼和1栋5 层商业裙房组成，总建筑面积约为573000m2主楼建筑高度为632m主楼地下工程施工方案主楼区顺作先行施工、裙房区逆做延后施工，先施工的主楼区以平面圆形的地下连续墙结合六道环撑共同组成支撑“围堰” ，土方开挖后，围堰内将形成内部空阔无遮蔽的“井筒”，便于地下室结构施工，且平面空间利用率很高。

主楼地下室为五层混凝土结构，层高 4.0〜6.0m不等，与裙房区开敞相容，之间无分区、分界的结构墙体。

基础底板设计为厚达6.0m的筏板，八根劲性“超级柱”、四根劲性“角柱”及核心筒剪力墙共同构成主楼主体的抗测力体系，为进一步增强核心筒剪力墙的延性，全五层暗柱通体内埋H型钢、墙体采用“钢板剪力墙”设计。

1.1.1主楼地下工程施工流程施工准备测量放线疏干、减压井施工＞基坑预降水减压井降水启动降水维持首层土方及第一道环撑施工J土方及第二至四道环撑施工*第五层土方及第五道环撑施工---->塔吊基础桩施工r1、2、3号塔吊安装1r厂4号塔吊及施工电梯安装第六层土方及第六道环撑施工*垫层施工及桩头处理基坑监测主楼地下结构完工土方开挖与环撑施工1）概况主楼基坑土方开挖面积约 1.15万m2,开挖深度约31.1m，总土方量约357600mB;基坑四周均匀设置四个二级挖土平台；环形支撑支撑共设置了六道。

2）主楼基坑土方开挖总平面图花设临建临时门14F1 #大门城1#塔吊F0/2 3C,臂长50 m弃土堆场施设2#大门-0. 50钢筋加工棚Ci-X JI-2围墙钢筋加工车间50B-13#塔臂吊长4560m1730地下连续墙工加工车电东土方车行走路D1 604#门3#门建设施建设施4F-17 .30h a>>,2,■ -0. 50-17 .30加筋工II・1土方开挖方向一级挖土路一小临时门二级挖土家陆主楼基坑土方开挖总平面图a. 1#、3#、4#大门为施工人员及车辆进出大门；2#大门为贵宾通道，为行人专用；临时大门1、2 为临时使用大门，不考虑为土方外运出口；b. 图中标高均为相对标高，± 0.000 相当于绝对标高4.600 ，标高单位一致；c. 施工道路延用地下连续墙施工时的道路；d. 土方开挖区域主要分成中央盆式土方F、中间岛式土方E和靠近连续墙的土方A-1 , A-2 , B-1 , B-2 ,C-1 ；e. 场地西北角预留弃土堆场，土方开挖至一定深度时，为保证出土量，可堆置2000m3以上土方于弃土堆场，弃土堆场距基坑坡顶边f.线大于40m;g.在土方开挖及地下室土建结构施工阶段投入3台塔吊。

上海中心大厦建设和运营的案例今天讲课不谈系统性理论性的东西，主要采用案例方法，通过具体案例来理解全过程咨询工作。

上海中心大厦项目概况PROJECT OVERVIEW“上海中心”位于中国上海浦东陆家嘴金融贸易区核心区，由上海城投、陆家嘴股份和上海建工共同投资开发。

项目于2008年11月29日开工建设，建设周期73个月，总投资180亿元人民币。

是目前已建成项目中中国第一、世界第二高楼。

最早规划是1993年12月批准的，确定了小陆家嘴三栋品字形超高层建筑，经过三个十年建成，上海中心是收官之作，见证了浦东开发三十年的成就。

基地面积：30368平方米绿化率：33%建筑面积：57.8万平方米高度：632米楼层：127层（地上）5层（地下）为什么是632?三栋楼高度是考虑城市天际线140M72M“上海中心”宣传片上海中心大厦项目建设理念Construction concept理念是建设的“纲”。

纲举目张，统揽全局。

建一个什么样的项目，这不是一般功能定位的思考，而是更高层级的理念上去思考，是对建筑全生命周期的指导性作用的思考。

垂直の城市一座竖起来的外滩57.8m ²、3.5万人，规模不小的外国城市，接近老外滩首排建筑总面积不是一栋建筑物，而是竖起来的城市这个重要的理念深刻影响了上海中心全生命周期，不仅建设，还有运营。

上海中心不是一栋冷冰冰的建筑，而是充满活力、功能复合的城市绿色城市半亩园世界最高绿色建筑创建和谐绿色社区中国绿色三星美国LEED 白金级43土地资源利用非传统资源利用水资源利用降低能耗，环保材料利用室内环境能耗下降投资上升匹配国际高端客户理念全球未来发展趋势环保节能是人类发展未来的趋势，是当代人对子孙后代的社会责任。

这不是要不要做，而是如何做得更好？绿色建筑不是采用几项技术，而是系统性的标准，如中国绿色建筑标准、美国LEED 标准。

绿色建筑比同类建筑增加1%-5%投资，综合节能20%-50%。

1.工程概况上海中心大厦工程位于上海市浦东银城中路501号，陆家嘴金融中心区 Z3-1和Z3-2地块。

与金茂大厦、上海环球金融中心组成了“品”字形建筑群，建筑效果如图所示。

塔楼地上124层，建筑高度632m，沿竖向共分为8个区段和一个观光层，在每个区段的顶部均布置有设备层和避难层，裙房地上7层，建筑高度为38m，地下室5层，整个建筑地上总面积约38万m2，地下总面积约14万m2。

图1 上海中心大厦地理位置及周边环境◆本工程为桩筏基础，桩基采用钻孔灌注桩，主楼基础底板厚6m，裙房基础底板厚1.6m。

◆主楼为钢筋混凝土结构和钢结构组成的混合结构体系，裙房地下为框架结构，地上为钢结构。

主楼竖向结构包括核心筒和巨型柱，水平结构包括楼层钢梁、楼面桁架、带状桁架、伸臂桁架以及组合楼板。

◆核心筒为钢筋混凝土结构，在设备避难层的核心筒墙体内暗埋内伸臂桁架，内伸臂桁架通过外围伸臂桁架与巨型柱连接。

◆钢筋混凝土巨型柱内含劲性钢柱，沿高度向建筑中部呈88°倾斜，包括8根超级柱SC1和4根角柱SC2。

◆非桁架层水平结构由楼层钢梁和组合楼板组成；1区和3区桁架层的水平结构设有楼面桁架和带状桁架；2区和4~8区桁架层的水平结构设有伸臂桁架、楼面桁架、带状桁架。

各区设备避难层之间，钢框架外围的玻璃幕墙支撑钢结构采用悬挂结构形式，每个楼层面设置1道。

屋顶皇冠钢结构位于整栋建筑顶部，由内外八角钢框架、帽桁架、竖向鳍状桁架、水平桁架组成。

上海中心各分部工程适用技术简介：◆钢筋工程
核心筒剪力墙钢筋品种规格比较多，结构竖向主筋主要为32、28、25、22、18等多种规格；横向分布筋钢筋主要为22、20、16、14等多种规格。

压型钢板组合楼板钢筋有12、10、8等多种规格。


钢筋直径规格大于等于20mm时采用镦粗直螺纹机械接头连接，其余采用绑扎搭接方式连接。


◆脚手架工程1-8层采用落地脚手，9-12层采用悬挑脚手，13层起采用液压顶升钢平台。
