上海中心大厦bim展示主要内容

上海中心大厦施工组织bim展示主要内容一、背景介绍上海中心大厦是中国第二高楼，高度632米，共有128层，建筑面积约为43万平方米。

该项目由上海中心大厦有限公司投资建设，由美国建筑设计公司Gensler和上海市规划设计研究院等单位联合设计。

施工单位为中国建筑股份有限公司和中国建筑第三工程局有限公司。

二、施工组织BIM展示的意义BIM（Building Information Modeling）是一种数字化的建筑模型技术，可以将设计、施工和运营过程中的信息整合在一起，提高项目效率和质量。

在大型高层建筑项目中，BIM技术可以帮助施工单位更好地管理和协调各个分包商的工作，并且能够提前发现潜在问题并进行预防控制。

三、施工组织BIM展示的主要内容1. 建模过程施工组织BIM展示首先需要进行3D建模。

该项目采用了Revit软件进行建模，在模型中包含了各个构件的尺寸、位置、材料等信息，并且可以与其他软件进行数据交换。

在建模过程中需要考虑到结构安全性、可施工性以及施工进度等因素，确保模型的准确性和可用性。

2. 施工协调BIM技术可以帮助施工单位进行各个分包商的工作协调。

在上海中心大厦项目中，BIM模型可以实时显示各个构件的位置、尺寸以及安装顺序等信息，方便各个分包商进行施工计划的制定和协调。

同时，BIM技术还可以帮助施工单位预防潜在问题，并且提前做好应对措施。

3. 施工进度管理BIM技术可以帮助施工单位进行施工进度管理。

在上海中心大厦项目中，BIM模型可以实时显示各个分包商的进度情况，并且与项目计划进行对比分析，以便及时发现和处理延期或超前情况。

同时，BIM技术还可以帮助施工单位进行资源管理和物流规划，提高项目效率和质量。

4. 安全管理BIM技术可以帮助施工单位进行安全管理。

在上海中心大厦项目中，BIM模型可以实时显示各个构件的位置、尺寸以及安装顺序等信息，并且与安全规程进行对比分析，以便预防潜在的安全问题。

同时，BIM技术还可以帮助施工单位进行应急预案制定和演练，提高项目安全性。

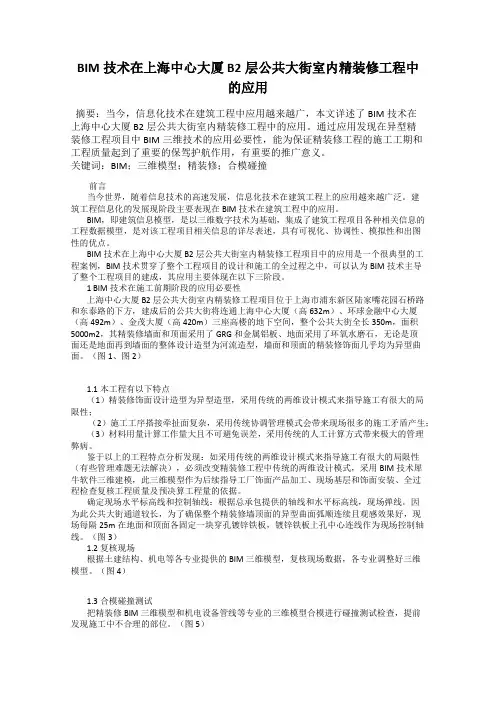

BIM技术在上海中心大厦B2层公共大街室内精装修工程中的应用摘要：当今，信息化技术在建筑工程中应用越来越广，本文详述了BIM技术在上海中心大厦B2层公共大街室内精装修工程中的应用。

通过应用发现在异型精装修工程项目中BIM三维技术的应用必要性，能为保证精装修工程的施工工期和工程质量起到了重要的保驾护航作用，有重要的推广意义。

关键词：BIM；三维模型；精装修；合模碰撞前言当今世界，随着信息技术的高速发展，信息化技术在建筑工程上的应用越来越广泛。

建筑工程信息化的发展现阶段主要表现在BIM技术在建筑工程中的应用。

BIM，即建筑信息模型，是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，是对该工程项目相关信息的详尽表述，具有可视化、协调性、模拟性和出图性的优点。

BIM技术在上海中心大厦B2层公共大街室内精装修工程项目中的应用是一个很典型的工程案例，BIM技术贯穿了整个工程项目的设计和施工的全过程之中，可以认为BIM技术主导了整个工程项目的建成，其应用主要体现在以下三阶段。

1 BIM技术在施工前期阶段的应用必要性上海中心大厦B2层公共大街室内精装修工程项目位于上海市浦东新区陆家嘴花园石桥路和东泰路的下方，建成后的公共大街将连通上海中心大厦（高632m）、环球金融中心大厦（高492m）、金茂大厦（高420m）三座高楼的地下空间，整个公共大街全长350m，面积5000m2，其精装修墙面和顶面采用了GRG和金属铝板、地面采用了环氧水磨石，无论是顶面还是地面再到墙面的整体设计造型为河流造型，墙面和顶面的精装修饰面几乎均为异型曲面。

（图1、图2）1.1本工程有以下特点（1）精装修饰面设计造型为异型造型，采用传统的两维设计模式来指导施工有很大的局限性；（2）施工工序搭接牵扯面复杂，采用传统协调管理模式会带来现场很多的施工矛盾产生；（3）材料用量计算工作量大且不可避免误差，采用传统的人工计算方式带来极大的管理弊病。

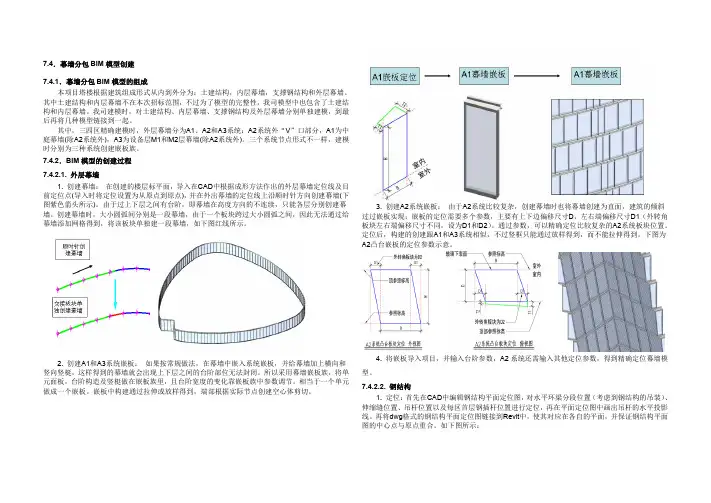

7.4．幕墙分包BIM模型创建7.4.1．幕墙分包BIM模型的组成本项目塔楼根据建筑组成形式从内到外分为：土建结构，内层幕墙，支撑钢结构和外层幕墙。

其中土建结构和内层幕墙不在本次招标范围，不过为了模型的完整性，我司模型中也包含了土建结构和内层幕墙。

我司建模时，对土建结构、内层幕墙、支撑钢结构及外层幕墙分别单独建模，到最后再将几种模型链接到一起。

其中，三四区精确建模时，外层幕墙分为A1、A2和A3系统：A2系统外“V”口部分，A1为中庭幕墙(除A2系统外)，A3为设备层M1和M2层幕墙(除A2系统外)。

三个系统节点形式不一样，建模时分别为三种系统创建嵌板族。

7.4.2．BIM模型的创建过程7.4.2.1. 外层幕墙1. 创建幕墙：在创建的楼层标平面，导入在CAD中根据成形方法作出的外层幕墙定位线及目前定位点(导入时将定位设置为从原点到原点)，并在外出幕墙的定位线上沿顺时针方向创建幕墙(下图紫色箭头所示)。

由于过上下层之间有台阶，即幕墙在高度方向的不连续，只能各层分别创建幕墙。

创建幕墙时，大小圆弧间分别是一段幕墙，由于一个板块跨过大小圆弧之间，因此无法通过给幕墙添加网格得到，将该板块单独建一段幕墙，如下图红线所示。

2. 创建A1和A3系统嵌板：如果按常规做法，在幕墙中嵌入系统嵌板，并给幕墙加上横向和竖向竖梃，这样得到的幕墙就会出现上下层之间的台阶部位无法封闭。

所以采用幕墙嵌板族，将单元面板，台阶构造及竖梃做在嵌板族里，且台阶宽度的变化靠嵌板族中参数调节。

相当于一个单元做成一个嵌板。

嵌板中构建通过拉伸或放样得到，端部根据实际节点创建空心体剪切。

3. 创建A2系统嵌板：由于A2系统比较复杂，创建幕墙时也将幕墙创建为直面，建筑的倾斜过过嵌板实现；嵌板的定位需要多个参数，主要有上下边偏移尺寸D，左右端偏移尺寸D1（外转角板块左右端偏移尺寸不同，设为D1和D2）。

通过参数，可以精确定位比较复杂的A2系统板块位置。

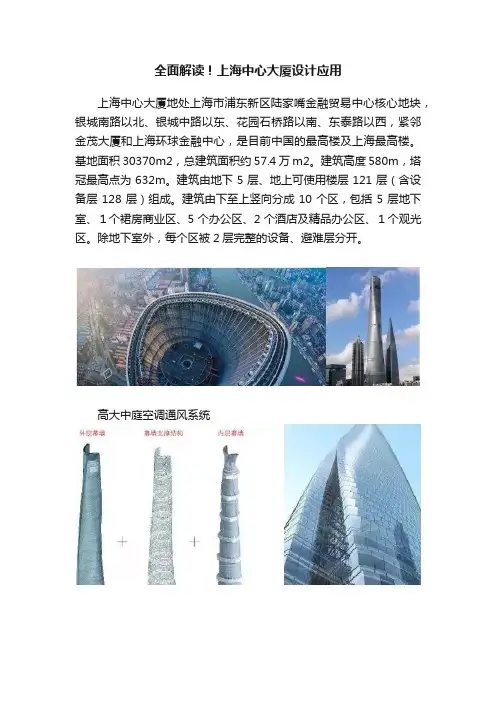

全面解读！上海中心大厦设计应用上海中心大厦地处上海市浦东新区陆家嘴金融贸易中心核心地块，银城南路以北、银城中路以东、花园石桥路以南、东泰路以西，紧邻金茂大厦和上海环球金融中心，是目前中国的最高楼及上海最高楼。

基地面积30370m2，总建筑面积约57.4万m2。

建筑高度580m，塔冠最高点为632m。

建筑由地下5层、地上可使用楼层121层（含设备层128层）组成。

建筑由下至上竖向分成10个区，包括5层地下室、１个裙房商业区、5个办公区、2个酒店及精品办公区、１个观光区。

除地下室外，每个区被2层完整的设备、避难层分开。

高大中庭空调通风系统中庭的相关技术要求：所有中庭均为人员活动区，需要保证底部人员活动区的基本舒适性；在人员活动区以上的大部分空间可以不考虑温湿度需求；需要防止外幕墙结露；供暖季应尽量减少室内高大空间的温度梯度；中庭需要考虑排烟系统确保人员安全。

中庭空调通风系统设计：夏季工况：A.中庭底部外侧周边区风机盘管系统；运行时，优先使用系统C；B.中庭底部内侧设置的全空气空调系统；C.本区办公室排风首先排入中庭（对中庭进行降温），再经热回收新风；机组后排至室外的溢风系统。

冬季工况：A.中庭底部外侧周边区风机盘管系统；B.中庭底部内侧设置的全空气空调系统；D.中庭底部设置的地板辐射热水供暖系统；E.中庭外幕墙设置的翅片散热器加热系统。

中庭翅片散热器的应用：目的：对外幕墙表面加热，保证外幕墙的内表面不会结露；阻断冷空气的下沉，减小室内空气对流，减弱中庭室内的温度分层现象。

外幕墙典型构造示意翅片散热器系统平面布置示意技术难点：沿外幕墙安装，由于外形的限制，使用双管系统对美观影响比较大，因此最终使用了单管串联的系统形式，单管串联长度达到100m，因此流量大，管路粗；要确保系统前后端的散热基本均匀；散热量要求600W/米。

前端水温比较高，适当减少散热器片数；后端水温降低，增加散热器片数。

物理模型：数学模型：采用RNG k-ε湍流模型；空气为理想气体，且不可压缩；不考虑渗透风的影响；对流方程采用耦合求解；考虑重力和浮升力的影响；夏季工况打开太阳辐射模型。

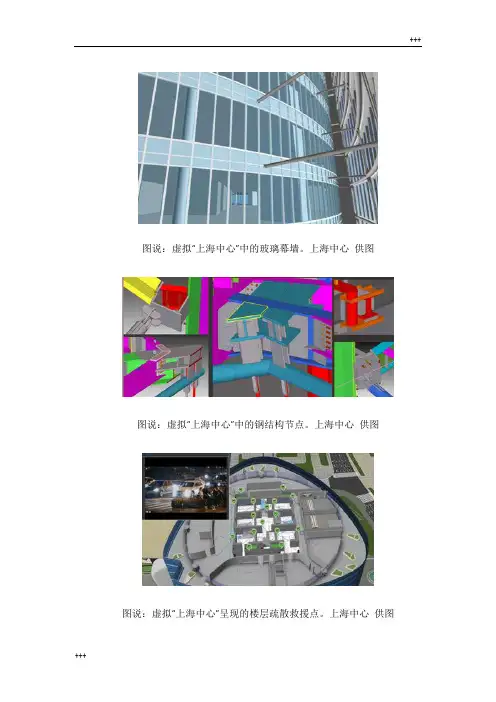

图说：虚拟“上海中心”中的玻璃幕墙。

上海中心供图图说：虚拟“上海中心”中的钢结构节点。

上海中心供图图说：虚拟“上海中心”呈现的楼层疏散救援点。

上海中心供图【新民网·独家报道】经过6年的建设，世界第四高楼上海中心大厦将于今年年中正式投入运营。

从设计、施工、管理，这一“超级工程”无时无刻不在向业主方和施工方发出巨大挑战。

新民晚报新民网记者今天（1月20日）前往这座即将竣工的超高层建筑，只为探寻另一栋虚拟的“上海中心”。

一份0元的跨国协议上海中心大厦体量庞大，工程信息海量复杂，仅图纸数量就超过15万张，面临的挑战和风险无疑将会史无前例。

项目副总经理、总工程师葛清告诉新民晚报新民网记者，如果依靠传统的“角尺加图纸”建筑工程模式，设计公司出图纸，各建筑单位照图施工。

但在现实情况中，设计师往往缺少现场经验，造成一些方案本身就有“硬伤”，造成频频返工。

另一方面，一旦遇到问题，各建筑单位也会相互扯皮，找不到真正的解决方法。

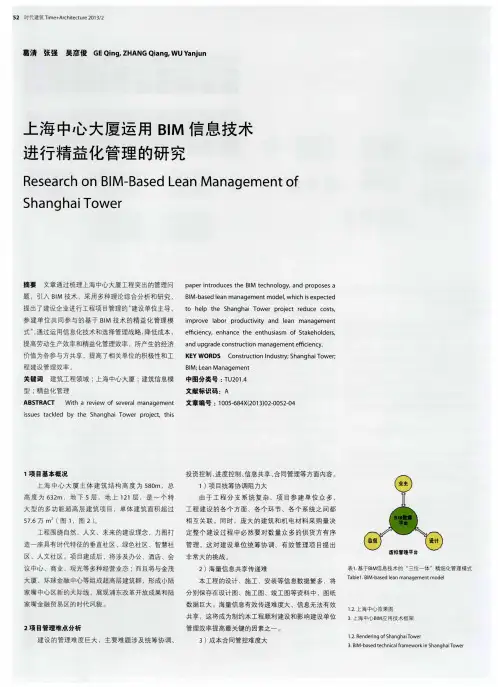

2008年，经过多次论证，业主方决定将BIM（建筑信息模型）引入上海中心大厦设计、施工、运营的全过程，并首次在项目承发包过程中，在合同条款中加入BIM技术要求来约束承包商必须在项目中应用BIM技术。

在当时，项目尚处在方案阶段，而国内建筑行业对BIM缺乏认识，更无超高层项目案例可循。

2010年5月，上海中心大厦与全球最大的BIM软件开发者美国欧特克公司签订了一份合同价格为零元的“双赢”协议，欧特克公司为“上海中心”提供BIM技术咨询和软件，“上海中心”提供示范性的使用经验，帮助欧特克进行市场推广。

传统的建筑工程行业与新兴的信息技术结合，一开始让很多参建单位很不适应，总有一些质疑甚至反对的声音。

不过6年的实践证明，BIM技术已经从一个简单的电脑软件，演变为了“上海中心”业主方和施工方自下而上的思维方式和工作方法。

施工之前已节省上亿元BIM技术实现了传统的二维设计建造方式向三维数字化设计的转变，是当前世界建筑业中最激动人心的前瞻性技术之一。

104撰文 陈继良 张东升 同济大学建筑设计研究院（集团）)有限公司当前，BIM似乎成为了一种设计时尚，凡事都要和BIM挂钩，其实，BIM早就已经存在了，从我们甩开图板应用计算机绘图开始，BIM就一直伴随着我们，只是我们一直没有重视罢了。

BIM的实质就是在计算机中虚拟建造建筑，计算机的架构决定了设计思维的数字化过程，所以在计算机中的任何阶段进行设计都是BIM的建构过程，只是每个阶段的侧重点不同而已。

BIM架构的重点是信息，信息在各个阶段的自由流动是BIM的核心。

在上海中心大厦项目中，涉及和应用的BIM相关技术很多，BIM在不同阶段解决了设计中的不同需求，也就是说在不同阶段应当采用适当的BIM软件，更加有助于设计，而不同软件技术间信息的衔接尤为重要。

1 上海中心大厦概况上海中心大厦是目前在建的中国第一高楼，位于上海市浦东新区陆家嘴金融中心，也是最后一栋浦东规划的超高层建筑。

总高632m，项目总用地面积约 30 368m 2，地上可容许建筑面积380 000m 2，总建筑面积573 223m 2，地下部分共5层，摘 要关键词从上海中心大厦设计中应用BIM三维辅助设计出发，分析BIM在复杂设计中所起到的重要作用，强调信息流通的重要性，以及目前BIM所存在的优缺点，指出BIM会带来行业标准的转变。

上海中心大厦 BIM 复杂设计 行业标准BIM相关技术在上海中心大厦的应用BIM in Shanghai Center Tower上海中心大厦共计约17万m 2。

基地两侧分别是402.5m的金茂大厦和492m的环球金融中心，这3座大楼将构成浦东新区新的天际线。

上海中心大厦在方案及初步设计和施工图设计两阶段都使用了BIM设计手段。

2 上海中心大厦BIM建构上海中心大厦设计初期，为了塑造一个自由形体的塔，选择合适的三维软件非常重要。

从目前国内应用较多的建筑设计软件来看：Autocad主要用来绘制二维图形，3DSMAX、Maya则被用来绘制效果图和建筑动画，而大多数建筑师喜欢的Sketchup建模软件在处理自由曲面时功能相对较弱。

“BIM”技术在上海中心大厦工程中的应用上海建工集团正在总承包建造中的上海中心大厦工程。

由于将“BIM”技术(建筑信息模型)完整地引入到该项目的设计、施工与管理的全过程中，被业界称为是一个具有里程碑意义的项目。

上海中心大厦项目存在参与方众多、分支系统复杂、信息量大、有效传递困难、成本控制难度大等问题。

项目从全生命周期角度出发，以“BIM”技术为手段，应用Autodesk Revit建立模型，并在三维的环境里面完成对项目的修改和深化设计，针对项目的设计、施工以及运营的全过程，有效地控制工程信息的采集、加工、存储和交流，从而帮助项目的最高决策者对项目进行合理的协调、规划和控制。

上海中心大厦项目的建筑形态、高度和外幕墙结构变化相当复杂，初期共做了20多个方案，就旋转的外形而言，最终选定了矩柱与支外伸臂加上支核心筒的结构体系，“BIM”平台使结构选型变得非常简单明了。

在施工阶段，项目面临的最大挑战是它的高度。

在整个建造的过程中，全程都将“BIM”纳入其中，整个周期都是通过精细化的管理手段来完成的，从模拟阶段过渡到实际的建造上来。

在“BIM”系统中，上海中心大厦整个的生命周期预计达到100年左右，未来的运营、使用、维修和更新等方面的问题，都己经通过“BIM”进行了充分的考虑和论证，在正常的范围内，生命周期将一直延伸下去。

在绿色施工和低碳方面，“BIM”为项目提供了有力的保障。

针对超高层建筑体量大、系统设施复杂、运营能耗大、室内环境质量要求高、集中排放负荷大、可再生能源的利用受安全性约束大等问题，围绕节地、节能、节水、节材、室内环境质量把控和运营管理等方面，项目因地制宜地利用“BIM”，合理采用绿色建筑技术，通过本地化材料、高强材料和可循环材料的使用，优化结构设计、可视化室内自然采光模拟、营造室内舒适热环境等，实现超高层建筑的绿色接力和可持续发展，为今后超高层建筑的环保节能提供范例，从而推动我国绿色建筑评价体系的科技进步。

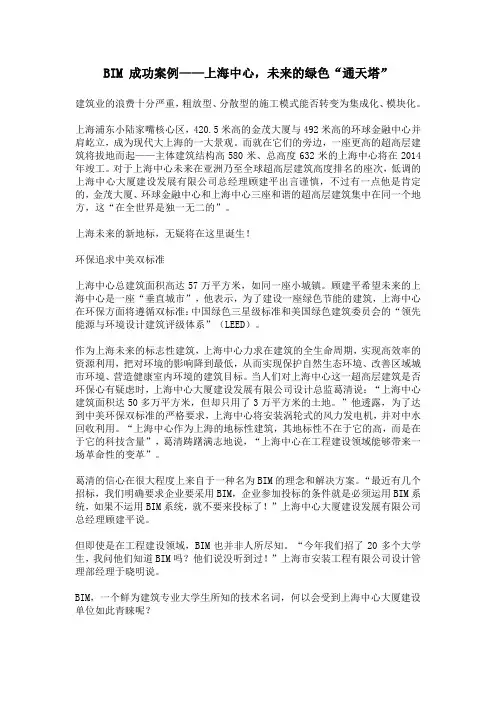

BIM 成功案例——上海中心，未来的绿色“通天塔”建筑业的浪费十分严重，粗放型、分散型的施工模式能否转变为集成化、模块化。

上海浦东小陆家嘴核心区，420.5米高的金茂大厦与492米高的环球金融中心并肩屹立，成为现代大上海的一大景观。

而就在它们的旁边，一座更高的超高层建筑将拔地而起——主体建筑结构高580米、总高度632米的上海中心将在2014年竣工。

对于上海中心未来在亚洲乃至全球超高层建筑高度排名的座次，低调的上海中心大厦建设发展有限公司总经理顾建平出言谨慎，不过有一点他是肯定的，金茂大厦、环球金融中心和上海中心三座和谐的超高层建筑集中在同一个地方，这“在全世界是独一无二的”。

上海未来的新地标，无疑将在这里诞生！环保追求中美双标准上海中心总建筑面积高达57万平方米，如同一座小城镇。

顾建平希望未来的上海中心是一座“垂直城市”，他表示，为了建设一座绿色节能的建筑，上海中心在环保方面将遵循双标准：中国绿色三星级标准和美国绿色建筑委员会的“领先能源与环境设计建筑评级体系”（LEED）。

作为上海未来的标志性建筑，上海中心力求在建筑的全生命周期，实现高效率的资源利用，把对环境的影响降到最低，从而实现保护自然生态环境、改善区域城市环境、营造健康室内环境的建筑目标。

当人们对上海中心这一超高层建筑是否环保心有疑虑时，上海中心大厦建设发展有限公司设计总监葛清说：“上海中心建筑面积达50多万平方米，但却只用了3万平方米的土地。

”他透露，为了达到中美环保双标准的严格要求，上海中心将安装涡轮式的风力发电机，并对中水回收利用。

“上海中心作为上海的地标性建筑，其地标性不在于它的高，而是在于它的科技含量”，葛清踌躇满志地说，“上海中心在工程建设领域能够带来一场革命性的变革”。

葛清的信心在很大程度上来自于一种名为BIM的理念和解决方案。

“最近有几个招标，我们明确要求企业要采用BIM，企业参加投标的条件就是必须运用BIM系统，如果不运用BIM系统，就不要来投标了！”上海中心大厦建设发展有限公司总经理顾建平说。

ＢＩＭ技术在上海中心大厦建筑给排水设计中的应用顾海玲１　归谈纯２（１同济大学环境科学与工程学院，上海　２０００９２；２同济大学建筑设计研究院（集团）有限公司，上海　２０００９２） 摘要　上海中心大厦项目总建筑面积约５７万ｍ２，地面以上１２４层，塔尖高度达６３２ｍ，空间庞大、功能复杂，项目建筑给排水设计中的ＢＩＭ应用在设计阶段主要包括协同设计、管线综合和碰撞检测。

结合ＢＩＭ技术在建筑给排水设计方面的其他应用，罗列了Ｒｅｖｉｔ　ＭＥＰ软件环境下ＢＩＭ模型创建过程中遇到的一些问题，介绍ＢＩＭ技术应用的现状，展望其未来发展。

关键词　建筑给排水设计　ＢＩＭ　Ｒｅｖｉｔ　ＭＥＰ　协同设计　管线综合　碰撞检测１　工程概况上海中心大厦，是浦东陆家嘴摩天建筑群中又一新的标志性建筑，位于浦东的陆家嘴金融中心区Ｚ３－２地块，东临东泰路，南依银城南路，北望花园石桥路，西靠银城中路，紧邻金茂大厦和上海环球金融中心，是一座集商业、办公和酒店功能于一体的垂直城市。

该项目总建筑面积约５７万ｍ２，地面以上１２４层，塔尖高度达６３２ｍ。

此外，项目还包括一座５层的裙楼和５层地下空间。

如此空间庞大，功能复杂的超高层建筑，仅建筑给水排水专业就包括给水系统、污水系统、废水系统、中水系统、消火栓系统、自动喷水灭火系统、雨水系统和酒店区域的游泳池设施等，系统复杂，管道、设备数量众多。

如何对给水排水、暖通和电气专业的管道、风管、桥架和设备进行协调和定位成为一项非常艰巨的任务，通过ＢＩＭ技术的应用，为管线综合和碰撞检测及施工指导提供了新的途径。

２　ＢＩＭ技术的应用ＢＩＭ（Ｂｕｉｌｄｉｎｇ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｍｏｄｅｌｉｎｇ，即建筑信息模型）是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型［１］。

ＢＩＭ技术在构建建筑工程三维模型的同时，建立包括几何信息、设计信息、施工信息和维护信息的数据库，可以从项目规划到拆除的全生命周期提供共享的数据资源。
