接触网中验电、接地操作时的注意事项

签发人：白生龙签发时间：2007年9月4日大同西供电段文件同供[ 2007 ] 91号关于接触网电力检修作业标准化程序、标准用语的暂行规定各科室、车间、班组：为了切实搞好标准化作业，强化我段的安全管理工作，确保人身、行车、作业安全，特制定接触网电力检修作业标准化程序、标准用语的暂行规定，望各车间、班组认真组织学习，遵照执行。

一、接触网电力检修作业标准化程序（一）总则：第一条：本规定适用大秦、北同蒲、大张线各检修队和供电工区进行的接触网电力作业。

大同枢纽、湖东枢纽电力作业执行既有规定。

第二条：本规定重点是以接触网垂直停电检修作业标准化为例规定的，“V”型天窗作业时，按“V”停作业标准执行。

所有作业的“计划申报、预想会、收工会”标准化程序均比照此规定进行。

第三条：本规定其他未尽事宜，执行铁运…2007‟69号规定及太机[2007]145号《接触网安全工作、运行检修补充细则》。

（二）各种工作票适用范围（表样见附录1－3）第四条：在下列设备上作业时应填写“供电线路停电作业工作票（接触网第一种工作票）”：1、在接触网停电设备上进行的作业；2、在高压电力线路和电缆停电设备上进行的作业；3、必须停电修剪树木的作业。

第五条：在下列设备上作业时应填写“供电线路间接带电作业工作票（接触网第二种工作票）”：1、借助绝缘工具间接在接触网带电设备上进行的作业。

包括带电测量、打冰、清扫绝缘器工作、绝缘杆固定绝缘子或线条等；2、借助绝缘工具间接在电力带电设备上进行的作业。

包括带电测量、更换高压保险、用绝缘杆固定绝缘子或线条等；第六条：在下列设备上作业时应填发“供电线路其它作业工作票（接触网第三种工作票）”：1、距接触网带电部分1m、距10千伏电力线路带电部分0.7米及其以外的高空作业；2、较复杂的地面作业。

安装或更换火花间隙和地线、补偿装臵、开挖和爆破支柱基坑、未接触带电设备的测量等；测量接地电阻、修剪树枝、检查杆底腐蚀、电杆裂纹、拉线地锚、打围桩和杆塔基础上的作业等；3、在低压电力线路和电缆停电设备上进行的作业；4、测量低压负荷电流；5、线路上的测温作业。

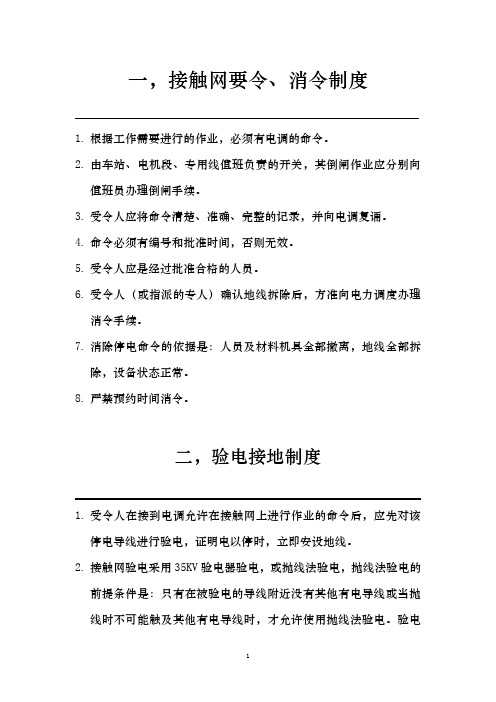

一，接触网要令、消令制度1.根据工作需要进行的作业，必须有电调的命令。

2.由车站、电机段、专用线值班负责的开关，其倒闸作业应分别向值班员办理倒闸手续。

3.受令人应将命令清楚、准确、完整的记录，并向电调复诵。

4.命令必须有编号和批准时间，否则无效。

5.受令人应是经过批准合格的人员。

6.受令人（或指派的专人）确认地线拆除后，方准向电力调度办理消令手续。

7.消除停电命令的依据是：人员及材料机具全部撤离，地线全部拆除，设备状态正常。

8.严禁预约时间消令。

二，验电接地制度1.受令人在接到电调允许在接触网上进行作业的命令后，应先对该停电导线进行验电，证明电以停时，立即安设地线。

2.接触网验电采用35KV验电器验电，或抛线法验电，抛线法验电的前提条件是：只有在被验电的导线附近没有其他有电导线或当抛线时不可能触及其他有电导线时，才允许使用抛线法验电。

验电器验电前，必须在未停电设备上检验验电器状态。

3.抛线应由横截面6~8MM2的铜软绞线，其长度约为8M。

4.抛线验电时应选择即使抛线缠绕在设备上，可凭借其他任何工具（安全带除外），就可以取下来的地点进行。

5.抛线验电的操作方法，先将验电器用的抛线一端连接在牵引轨上，操作人员站在4~~5米处，将抛线另一端掷向导线。

6.未安设接地线之前不准触及抛线。

7.接地线的规格为截面不小于25MM2的软铜线，长度与悬挂高度相适应，一端有挂钩，另一端有接地靴（或夹），接地杆须按35KV 标准进行耐压实验，接地线不得有断股、散股和接头。

8.安设接地线的操作方法，先将一端（接地夹）牢固的接到牵引轨上，然后再将挂钩挂在导线上，人身不得触及地线9.接地线应安设于有可能来电的作业范围的终端，不得影响信号回路。

10.接地线不准利用设备的接地线作为接地回路。

11.安设接地线须有两人进行，一人操作，一人监护。

12.接地线安设以不得侵入建筑接近限界为宜。

三，信号制度一. 突然发现接触网故障，需要机车临时降弓通过时，发现人员应在规定地点显示下列信号：1.降弓手信号：在列车前进方向左侧，距故障点前方150米处。

验电接地作业指导书漯阜公司供电段2013年5月23日一．出工前准备工作1。

检验验电器与电压等级是否相应,验电器触头是否完好，验电器无声响、不合格者，严禁使用。

验电前自检良好后，先在同等电压等级的有电设备上检查其性能，确认声、光信号显示正常，装好验电器。

2。

检查绝缘操作杆，使其保持清洁、干燥,并将各分节组成整体，并在安全使用期内3。

检查绝缘手套、绝缘靴外观，绝缘手套、绝缘靴应无裂纹、破损现象，并在安全使用期内。

检查通讯工具是否有电，音质、信号良好。

4。

检查接地线外观，绝缘护套无损伤。

接地线必须采用截面不小于25mm²的软铜铰线，不得有断股、散股和接头现象;接地线挂钩弹性、受力良好。

5.展开接地线，并将接地端接在接地钩丁上,保证良好接地。

6.穿好绝缘靴，戴好绝缘手套，系好安全带，带好安全帽,在接地支柱处路肩侧待命（注意：不得侵入建筑限界,V型“天窗”时密切注意上、下行线路列车运行情况）。

二．标准化作业流程××号（地线位置号)地线监护人,电力调度已下达停电作业命令,要求完成时间×点×分，命令编号×号，批准时间×点×分。

进行验电、接地工作领导人××（姓名）。

地线监护人（接受工作领导人下达的验电接地命令）要求完成时间×点×分，命令编号×号，批准时间×点×分。

地线监护人××（姓名）执行按接地.验明无电以后接地监护人通知工作领导人：地线监护人:工作领导人xxx，地线x组已验明无电。

工作领导人：设备已验明无电，xxx明白。

工作领导人通知接地线：工作领导人：地线xxx、xxx组作业区段已验明无电，现在开始接挂地线.地线x组监护人：作业区段已验明无电，现在开始接挂地线，xxx 明白。

接到工作领导人通知可以接地线方可接地线，地线接挂完毕以后接地监护人通知工作领导人地线接挂完毕：地线x组：工作领导人xxx，xx杆号x组地线已接挂完毕.工作领导人：xx杆号x组地线已接挂完毕,做好地线和行车防护，xxx明白.作业结束用语工作领导人:所有地线组,作业已结束，现在撤出地线。

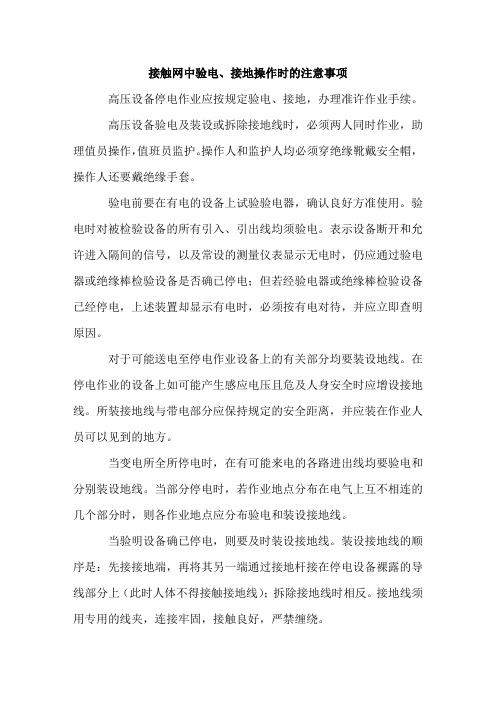

接触网中验电、接地操作时的注意事项高压设备停电作业应按规定验电、接地，办理准许作业手续。

高压设备验电及装设或拆除接地线时，必须两人同时作业，助理值员操作，值班员监护。

操作人和监护人均必须穿绝缘靴戴安全帽，操作人还要戴绝缘手套。

验电前要在有电的设备上试验验电器，确认良好方准使用。

验电时对被检验设备的所有引入、引出线均须验电。

表示设备断开和允许进入隔间的信号，以及常设的测量仪表显示无电时，仍应通过验电器或绝缘棒检验设备是否确已停电；但若经验电器或绝缘棒检验设备已经停电，上述装置却显示有电时，必须按有电对待，并应立即查明原因。

对于可能送电至停电作业设备上的有关部分均要装设地线。

在停电作业的设备上如可能产生感应电压且危及人身安全时应增设接地线。

所装接地线与带电部分应保持规定的安全距离，并应装在作业人员可以见到的地方。

当变电所全所停电时，在有可能来电的各路进出线均要验电和分别装设地线。

当部分停电时，若作业地点分布在电气上互不相连的几个部分时，则各作业地点应分布验电和装设接地线。

当验明设备确已停电，则要及时装设接地线。

装设接地线的顺序是：先接接地端，再将其另一端通过接地杆接在停电设备裸露的导线部分上（此时人体不得接触接地线）；拆除接地线时相反。

接地线须用专用的线夹，连接牢固，接触良好，严禁缠绕。

每组接地线均要有编号并放在固定的地点。

装设接地线时要做好记录，交班时要将接地线的数目、号码和装设地点逐一交接清楚。

接地线要采用截面积不小于25mm的裸铜软绞线，且不得有断股、散股和接头。

根据作业的需要（如测量绝缘电阻等）必须拆除接地线时，经工作领导人同意，可以将妨碍工作的接地线短时拆除，该作业完毕要立即恢复。

拆除和恢复接地线人需要牵引变电所值班人员进行。

当进行拆除接地线的作业时，作业人员安全等级不低于二级，防护人员不低于三级。

高速铁路接触网验电接地人员标准化作业指导书第1节 适用范围本作业指导书规定了接触网停电作业时验电接地人员标准化作业标准、作业流程和有关安全风险卡控。

第2节 准备工作1.人员：每处2人(操作1人、监护1人)2.工具：序号 工具名称 型号 单位 数量 备注1 个人工具 套 1 标准化着装2 音响验电器 25kV 套 14 对讲机(GSM-R手持终端) 套 15 接地线 25mm2组 1 有透明保护套保护6 接地杆 副 1 末端按标准设置有反光带7 钢丝刷 把 18 绝缘手套 双 1 雨雾天气或湿度较大时使用9 绝缘靴 双 1 雨雾天气或湿度较大时使用10 抛线 6-8mm2组 1 根据需要使用第3节 作业规定1.接地杆及接地线使用规定⑴接地用的绝缘杆（简称接地杆）一般由3节绝缘杆组成，配套进行使用；⑵接地杆按绝缘工具要求进行使用、保管、存放、运输和试验；⑶接地杆要定期进行电气强度试验，试验周期为6个月，试验电压等级90kV，合格标准:无发热、击穿和变形；⑷接地线应使用截面积不小于25mm2的裸铜绞线制成，并有透明护套保护；⑸接地线状态良好，不得有断股、散股和接头；⑹接地钩状态良好，型号规格符合要求，使用时与钢轨相匹配，无零部件缺失。

2.音响验电器⑴验电器的电压等级为接触网专用25kV；⑵验电器具有自检和抗干扰功能，自检时具有声、光等信号显示；⑶验电前自检良好后，先在同等电压等级有电设备检查其性能，确认声、光信号显示正常，然后方可在停电设备上验电；⑷在运输和使用过程中，应确保验电器良好；⑸雨、雪恶劣天气时严禁使用验电器进行验电；⑹验电器绝缘杆要按绝缘工具的要求进行使用、保管、存放、运输和试验；⑺验电器要定期进行电气强度试验，试验周期为6个月，试验电压等级105kV，合格标准:无发热、击穿和变形；3.绝缘靴及绝缘手套⑴检查绝缘靴和绝缘手套的状态是否良好，有无破损、是否干燥等。

⑵定期进行电气强度试验，试验周期为6个月，试验电压等级绝缘靴15kV、绝缘手套8kV，合格标准:无发热、击穿和变形。

接触网施工验电接地整改方案
一、现状分析
相应接触网的供电分区带电。

在施工作业开展过程中，与施工相关联的接触网设备需要带电作业。

例如电客车调试、直流接触网供电开关的功能测试等。

接触网分区的停电。

在实际操作中，一些邻近接触网设备之间可能需要有短暂的停电过程，但是这个停电过程并不会影响到接触网设备的正常工作。

二、改善措施
1、统一停电、两端挂地线
在对地铁接触网停电挂接地线检修流程进行优化时，电力调度是其中最为重要的操作环节，电力调度要根据当日的地铁运营情况，在运营任务完成之后进行统一的施工检修工作，正在检修的过程中需要满足接触网的停电需求，要对全线相关的接触网分区进行统一的停电操作。

2、车站人员配合挂接地线
在这个流程优化方案之中，需要对车站人员进行电力系统的知识培训，要让车站工作人员能够掌握一些基础的操作技术，通过培训要使其能够具备高压电工入网操作的资质并具有相关的资格证书。

在整个过程中需要接触网停电配合挂接地线的施工作业是由车站工作人员根据相关的行调指令来进行配合操作的。

接触网工程施工注意事项及安全预防措施接触网工程是指铁路电气化系统中的重要部分，其施工过程需要严谨认真的操作和严格遵守安全预防措施。

在进行接触网工程施工时，有一些注意事项和安全预防措施需要特别重视。

第一点：施工前的准备工作在进行接触网工程施工前，需要进行充分的准备工作。

首先，需要组织人员进行专业培训，确保施工人员具备相应的技能和知识。

其次，需要进行现场勘测和测量，确保施工过程中的安全。

最后，还需要准备必要的施工设备和工具，并检查其工作状态和完好度。

第二点：施工现场的安全防护在接触网工程施工现场，需要严格执行安全防护措施。

首先，要设置合理的施工区域，并进行明确的标识，确保施工人员的安全。

其次，要建立安全警示制度，明确施工现场的安全风险和应急预案。

同时，还要设置专门的安全警示标识和告示牌，提醒施工人员注意安全。

第三点：施工人员的个人防护在接触网工程施工过程中，施工人员的个人防护工作至关重要。

工作人员应该佩戴符合标准的安全帽、防护服、安全鞋等防护装备，确保自身安全。

同时，还要定期检查这些防护装备的使用情况，确保其正常工作状态。

另外，施工人员还要经常进行自我检查和保养，避免因个人原因导致的事故发生。

第四点：施工现场的电气安全接触网工程施工过程中，由于电力的存在，电气安全是一项非常重要的工作。

首先，施工人员需要根据相关的标准和规定，正确连接电源线路和设备。

其次，要注意防止电气设备短路和漏电，避免触电事故的发生。

此外，在施工现场周围设置有效的安全警示和隔离措施，防止未经授权人员接近施工区域。

第五点：施工现场的机械安全在接触网工程施工过程中，各种机械设备的使用需要谨慎。

首先，要确保机械设备的操作人员具备相关的操作证书和技能，且熟悉设备的使用方法。

其次，要定期检查和保养设备，确保其正常工作状态。

最后，在使用机械设备时，要严禁超负荷使用，避免设备故障引发事故。

第六点：施工现场的物料安全在接触网工程施工中使用的物料也要注意安全。

验电、接地操作规程
1、所有停送电作业必须在本项目调度下令后进行，任何人未经过调度命令不得进行停送电作业，作业人员必须经过培训考核合格后持证上岗。

2、验电接地必须两人同时进行，操作人和监护人均要戴安全帽，穿绝缘靴，并且操作人必须戴绝缘手套进行工作。

3、设好防护后，首先检验接触网设备是否有电，要求采用接触式验电器验电，确认无电后方可进行接地作业。

4、验电操作流程：首先检验验电器与电压等级是否相应，验电器触头是否完好，验电器接地导线和接地卡子是否完好。

验电器无声响、不合格者，严禁使用。

首先将验电器接地卡子卡在回流轨上，触动验电器复位按钮，发出清脆的响声，验电器完好，操作人戴上绝缘手套，将验电器触头接触汇流排接触导线，验电器发出连续的响声，证明有电；若持续1min无发出声响，证明无电。

5、接地操作流程：验电人员验明接触网已停电后，须在供电区域两端装设接地线。

首先检查接地线接地锁扣与回流轨连接是否牢固，接触良好；接地锁扣与接地线连接是否完好，是否存在虚接、点接情况；接地线是否采用截面不小于70mm2的软铜铰线，不得有断股、散股和接头现象；接地线挂钩弹性、受力是否良好。

挂接地线时，先将接地锁扣紧固在回流轨上，再用绝缘棒另一端地线挂钩接在停电汇流排接地挂环上、腕臂、接触线。

拆除接地线则顺序相反，先拆连接停电设备端，再拆接地端。

整个过程中，人体不得接触接地体。

6、接地线均需编号且放在固定位置，装设地线要作好记录，交接班时要逐一交接清楚。

7、定期作好绝缘杆的绝缘试验，保证安全生产。

附：验电操作示意图和接地操作示意图。

接触网验电、装设接地线作业的几点注意事项导读：最近在供电系统内针对感应电事故展开了深刻的学习和交流。

该事故是由于现场作业中一高空人员在处于未下杆状态时，工作领导人就指挥一侧地线临时移动，造成的后果可想而知。

地线的重要性在供电安全作业中尤为关键，本文将简述接触网验电、装设接地线作业的几点注意事项。

本文由“高铁供电e站”提供技术支持1.接触网验电过程所使用的验电器，须每6个月进行试验，经电气试验合格后，方能投入使用，禁止使用电压等级不对应的验电器进行验电。

本文由“高铁供电e站”提供技术支持2.验电器的启动电压值不高于额定电压的40%，不低于额定电压的15%，针对电容型验电器在某些处所存在“验电死区”影响验电准确性的问题，在接触网软横跨等易出现等电位电场的区段，电容型验电器的启动电压宜选用下限值，提高验电灵敏度。

本文由“高铁供电e站”提供技术支持3.雷电天气不得进行接触网验电及接地作业。

本文由“高铁供电e站”提供技术支持4.装设接地线作业监护人需得到工作领导人通知线路已封锁，接触网已停电后，方可通知地线操作人进行验电和地线装设作业。

本文由“高铁供电e站”提供技术支持5.作业现场使用验电器之前，应先对验电器进行自检，确认状态良好；在V停作业中，应在邻近带电接触网上检验验电器声光报警正确有效后，方能进行验电；垂停或邻线未封锁无法在有电设备上进行试验时，可用工频高压发生器等确认验电器是否良好。

本文由“高铁供电e站”提供技术支持6.验电、装设接地线作业必须二人同时进行，一人监护，一人操作。

装设接地线操作人应穿戴绝缘靴、绝缘手套，监护人应穿好绝缘鞋，两人均应戴好安全帽，地线监护人不得参与验电、接地操作。

本文由“高铁供电e站”提供技术支持7.验电时，验电器的伸缩式绝缘竿长度应拉足，验电时手应握在手柄处不得超过护环，人体应与接触网带电体保持2m以上距离。

本文由“高铁供电e站”提供技术支持8.验电时，验电器顶端的金属触头与验电部位应保持静止接触3秒以上，验电器不得接近或触及接触网设备的接地部分。
