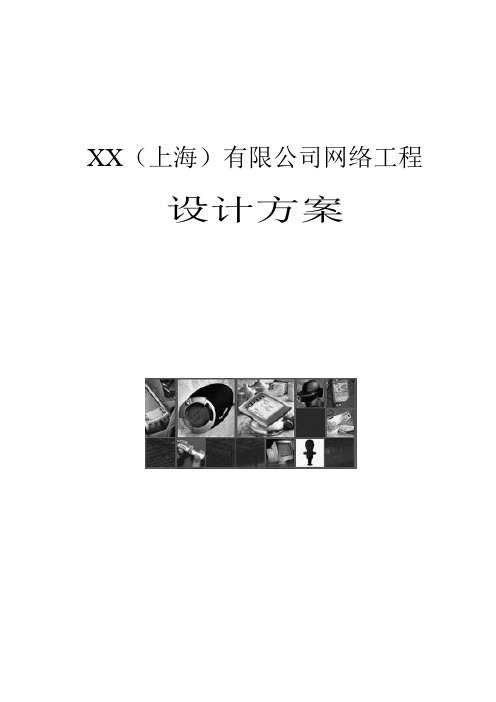

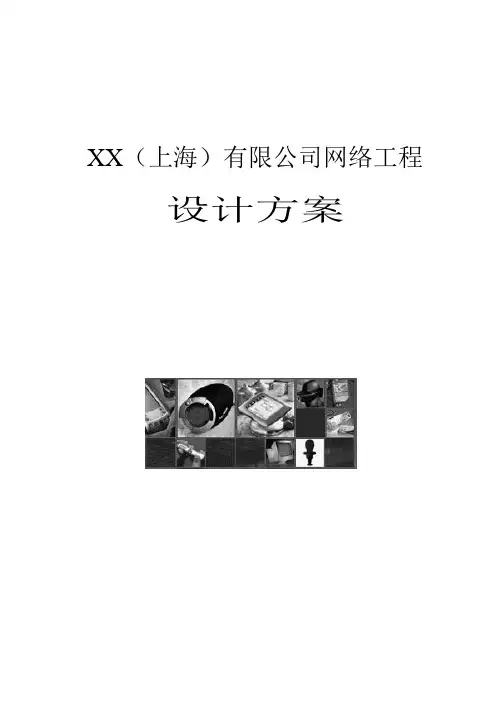

XX（上海）有限公司网络工程设计方案
目录
一．客户需求分析 (2)
二．解决方案 (2)
1．局域网解决方案 (2)
1．1网络设备 (2)
1．2服务器 (2)
2．广域网解决方案 (3)
3．系统示意图 (4)
三．方案实施 (4)
四．设备选型 (5)
1. 方案一（高档配置） (5)
1．1 Switch (5)
1．2 服务器 (6)
1．3 PC机 (7)
1．4 笔记本 (7)
1．5 系统配置 (8)
2．方案二（一般配置） (8)
2．1 Switch (8)
2．2 服务器 (9)
2．3 PC机 (9)
2．4 笔记本 (10)
2．5系统配置 (10)
一．客户需求分析
XX（上海）有限公司现有一已建立PDS系统的办公室，XX公司欲建立一企业内部局域网，实现20-40台PC的网络联接；配置服务器以实现企业内部的财务、办公、管理自动化;将来配置网络设备，提供20-40台PC的Internet服务功能；另外考虑到该企业日后还要建立若干分部，分部与总部间进行数据通信，故还需进行广域网的联接。
二．解决方案
1．局域网解决方案
由于目前XX公司还没有建立企业内部局域网，因此，本方案建议，贵公司在建立内部局域网的时候充分考虑自身的网络需求，建立最适合自身的性价比极高的局域网解决方案。
1．1网络设备
贵公司目前需求PC20台，进行一般的Internet服务，内部局域网初步定为10M 以太网；而考虑到今后网络的发展及扩充，可采用10M/100M的Switch进行联接，充分保证最高网络性能以传输大型文件和图像并获得实时信息。
此类交换机适合用于联接小型企业的服务器多台集线器，可方便地进行扩展，提供了灵活的移植方式。
1．2服务器
贵公司在网络高速发展的今天，希望通过内部局域网对整个公司进行财务、办公及管理的自动化管理。故需要一个优秀的文件和打印服务器、应用程序服务器以及安全的因特网服务器，而它在降低了费用的同时具有易于扩展的特性，可以满足不断增长的需求。
2．广域网解决方案
贵公司花桥生态园或日后兴建的其他分部与公司本部的数据通信，DDN线路虽然质量很高，但其租金太高，对于中、小型企业来说，不可能每时每刻都有恒定的数据流量。因此DDN方式不太经济。本方案建议在目前只有花桥生态园一个点的情况下，采用ISDN 2B+D做局域网互联。该解决方案不但灵活方便，而且资费合理，是中、小型企业及一般数据量企业的理想的局域网互联方案。
2B+D是上海电信近2年来推出的N-ISDN（窄带综合业务数字网）中的一种业务。它包括两个能独立工作的B信道（64Kbps）和一个D信道（16kbps），其中B 信道一般用来传输话音、数据和图像，D信道用来传输信令或分组信息。
●综合的通信业务
利用一条用户线路，就可以在上网的同时拨打电话、收发传真，就像两条电话线一样。通过配置适当的终端设备，您也可以实现会议电视功能，把您和亲人朋友之间的距离缩到最短。
●高速的数据传输
在数字用户线中，存在多个复用的信道，比现有电话网中的数据传输速率提高了2-8倍。
●高的传输质量
由于采用端到端的数字传输，传输质量明显提高。接收端声音失真很小。数据传输的比特误码特性比电话线路至少改善了10倍。
●使用灵活方便
只需一个入网接口，使用一个统一的号码，就能从网络得到您所需要使用的各种业务。
●适宜的费用
由于使用单一的网络来提供多种业务，ISDN大大地提高了网络资源的利用率，以低廉的费用向用户提供业务；同时用户不必购买和安装不同的设备和线路接入不同的网络，因而只需要一个接口就能够得到各种业务，大大节省了投资。
贵公司可在本部申请2根ISDN 2B+D线路，而花桥及其他分部可根据数量流量申请不同数量的ISDN 2B+D线路，一条2B+D线路相当与两条64k专线的速率，可在各局域网之间建成高速、稳定的连接。同时，可通过ISDN将局域网与internet
相连，使整个公司的每台PC 可访问internet 。公司分部可采用ISDN 路由器，用拨号方式拨入，以64K 或128Kbps 的速率与本部局域网相连。路由器同时具有IP 包过滤和端口映射功能，不仅保证网络的安全，也可为拨入的用户提供www 、ftp 、E-mail 等服务。同时，通过ISDN 路由器与internet 相连，将公司和远端办公室都连接到internet 上。
今后，如果贵公司还需建立众多分部，实现点对多点的联接，则建议申请ISDN 30B+D 线路，由于它能提供一次群速率（2.048MBIT/S ）的数字用户接口，以及较高的性能价格比。因此被广泛用于ISP 用户接入、企业内部局域网互联、ISPBX （ISDN 用户交换机）、多点视频会议系统、以及各种应用的综合等。 3．系统示意图
三．方案实施
应贵公司的要求，该解决方案共分两步实现。第一步，建立公司内部局域网，实现公司内部打印机、文件等硬件及资源共享、公司内部财务、管理、办公自动化、局域网浏览Internet 、收发E-mail 等业务。第二步，建立公司本部与花桥生态园区的广域网联接，使两点之间能够进行数据通信。目前，本方案实现第一步，即建立公司内部局域网。
ISDN 适配卡
花桥生态园
Cisco 2611
ISDN 路由器
终端适配器
远端用户
Internet
远端用户
ISDN 适配卡
四．设备选型
本设计方案中设备选型仅实现贵公司网络工程的第一步建设，即公司内部局域网的建立。
1. 方案一（高档配置）
考虑到目前网络的飞速发展，网络设备的投资应以目前主流技术为主，并为今后扩展预留一定空间，以防止投资被过早淘汰。因此，方案一为贵公司配置了目前应用主流技术的一些产品，档次相对较高，可供贵公司参考。
1．1 Switch
Switch选用知名品牌3COM公司的SuperStack Ⅱ Switch 1100 24口10M/100M 快速以太网可堆叠式交换机，在目前只需提供20个端口即可满足贵公司的网络需求，今后，如果扩容，贵公司也可通过方便地堆叠Switch1100或Switch3300来增加局域网上的PC，同时确保网络的高速、稳定，充分满足局域网内不同业务的网络需求。
SuperStack Ⅱ Switch 1100中其中有2口是10M/100M端口，用于连接主干交换机及高性能服务器，24端口提供10Mbps的传输速率，充分满足局域网内的数据交换。
Switch 1100交换机，可以帮助快速成长的公司在最短的时间内，很容易地、经济地增加他们的网络功能和性能。Switch 1100背面有内置的矩阵连接器，二台机组可用价廉的SuperStack Ⅱ交换机矩阵电缆连接，3台以上机组利用SuperStack Ⅱ交换机矩阵模块来堆叠，矩阵模块提供速度高、性能好的内部切换链接，它能消除交换机间的瓶颈（阻塞现象）。
为了使运行管理更容易，SuperStack Ⅱ1100有基于Web的监视和控制界面，所以IT工作人员可以从任何位置寻找故障或配置堆叠，嵌入的遥控监视（RMON）配套，提供详细的网络流量信息，该交换机还附带3Com Transcend网络管理软件，是专为中小型企业设计的容易自动管理的解决方案。
