常用低压熔断器.

低压一次设备低压一次设备是指供电系统巾电压为1000V及以下的电气设备。

企业供电系统中常用的低压一次设备有低压熔断器、低压刀开关、低压断路器等。

一、低压熔断器低压熔断器主要是实现低压配电系统的短路保护，有的熔断器也能实现过负荷保护。

低乐熔断器的类型很多．打插入式、螺旋式、大填料密闭管式、有填料封闭管式以及引进技术生产的有填料管式等。

下面主要介绍在企业供电系统中应用较多的无填料密闭管式(RM10型)、螺旋式(RLL型)和有填料封闭管式RTO型)熔断器。

国产低压熔断器个型号的表示和含义如下：(一)RMl0型密闭管式熔断器RM10型熔断器主要由纤维熔管、变截面锌熔片和触头底座等部分组成。

钽电容其熔管及变截面锌熔片结构如图4—13所示。

其熔管内的锌熔片之所以制成宽窄不一的变截面，目的在十改善熔断器的保护性能。

短路时，短路电流首先使熔片窄部加热熔断，使焙管内形成儿段串联短弧，而且中段熔片熔断后跌落，迅速拉长电弧，使电弧迅速熄灭。

在过负荷电流通过时，由于加热时间较长，熔片窄部散热较好，因此，往往不在窄部熔断，而是在宽窄之间的斜部熔断。

当熔片熔断时，纤维管的内壁将有极少部分纤维物质因电弧烧灼而分解，户：牛高压气体．压迫电弧，加强离子的复合，从而改善灭弧性能。

但总的说来这种熔断器的灭弧断流能力仍不强，不能在短路电流到达冲击佰之射完全熄弧，因此，属于“非限流式”熔断器。

RM10型熔断器结构简单、价廉、更换方便，闲此，现在仍较普遍地应用在低乐配电装置中。

(二)RL型螺旋式熔断器螺旋式熔断器主要由瓷座、熔体管、瓷帽等组成。

如图4—14所水，其熔体管是一个资管，内装有石英砂和熔丝，熔丝的两端焊在熔体两端的导电金属端盖上，其上端盖中打—‘个红色的熔断指示器，当熔体熔断时，钽电容熔断指尔器会自动弹出脱落，透过瓷幅上的玻璃孔可以看见。

RI‘型熔断器结构简单、更换熔体方便，广泛应用在企业500V以下的电路小，用来保护线路、照uj设备及小容量屯动机。

介绍低压熔断器的种类、应用场景等。

低压熔断器是一种用于保护电路的设备，当电路中的电流超过规定值时，熔断器会因过热而熔断，从而切断电流，保护电路免受进一步的损害。

以下是低压熔断器的种类、应用场景等介绍：一、种类1.插入式熔断器：这种熔断器被设计成可插入和拔出电路的方便性。

当需要更换熔断器或修理电路时，只需要把插入式熔断器从电路中断开，更换或修理完成后，再把新的熔断器插回电路中。

2.螺旋式熔断器：这种熔断器的特点是具有螺旋形的金属外壳，内部装有熔丝。

当电路发生过载或短路时，熔丝会因过热而熔断。

3.快速动作式熔断器：这种熔断器的设计目标是快速切断过载电流或短路电流，防止可能的设备损坏或火灾。

4.慢速动作式熔断器：这种熔断器的设计目标是允许在电流超过正常值时，通过热量的累积来切断电流，适用于不需要快速反应的场合。

二、应用场景1.家庭和商业用途：低压熔断器通常被用于家庭电路和商业设施中，保护各种电器设备，如电冰箱、洗衣机、空调等。

2.工业用途：在工业环境中，低压熔断器被用于保护各种电动机、发电机、变压器等电气设备。

3.控制系统：在控制系统，如PLC、DCS等中，低压熔断器被用于保护电路板和连接线缆免受过载和短路的影响。

4.汽车和运输设备：在汽车和各种运输设备中，如飞机、火车、汽车等，低压熔断器被用于保护电路系统，防止过载和短路对车辆运行的影响。

5.电子设备：在计算机、打印机、复印机等电子设备中，低压熔断器被用于保护电路板和电子元件免受过载和短路的影响。

需要注意的是，选择适合应用场景的低压熔断器需要考虑其额定电压、额定电流、类型、安装方式等因素。

同时，在安装和使用低压熔断器时，需要严格遵守相关规定和操作要求，以确保其正常工作和有效性。

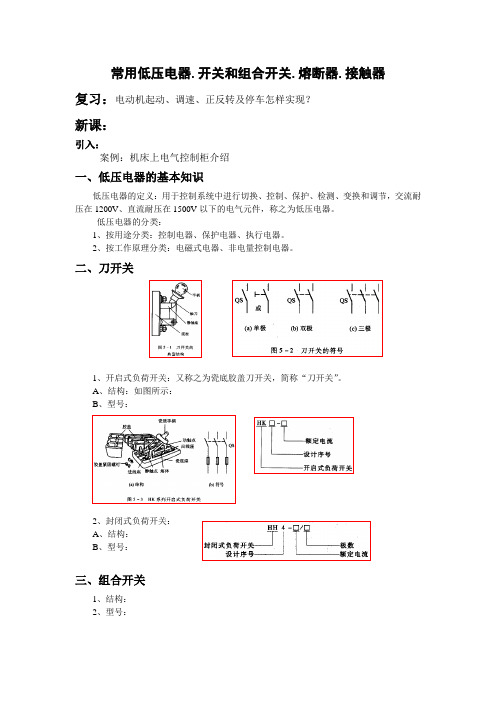

常用低压电器.开关和组合开关.熔断器.接触器复习：电动机起动、调速、正反转及停车怎样实现？新课：引入：案例：机床上电气控制柜介绍一、低压电器的基本知识低压电器的定义：用于控制系统中进行切换、控制、保护、检测、变换和调节，交流耐压在1200V、直流耐压在1500V以下的电气元件，称之为低压电器。

低压电器的分类：1、按用途分类：控制电器、保护电器、执行电器。

2、按工作原理分类：电磁式电器、非电量控制电器。

二、刀开关1、开启式负荷开关：又称之为瓷底胶盖刀开关，简称“刀开关”。

A、结构：如图所示：B、型号：2、封闭式负荷开关：A、结构：B、型号：三、组合开关1、结构：2、型号：四、熔断器熔断器是一种用于短路保护的电器。

具有结构简单、便宜、维护方便。

1、结构和工作原理1、结构：2、工作原理：是利用金属导体串联在被保护电路中，当电路发生短路、过流故障时，自身产生的热量使熔体熔断，达到分断电路与电源的联系，起到保护作用。

2、常用的低压熔断器有半封闭插入式、无填料封闭管式、有填料封闭管式、自复式四种。

1、RC1A系列插入式熔断器：A、型号：B、结构：C、用途：在380V低压电路中，电流200A以下环境中，作短路保护。

2、RL1系列螺旋式熔断器：是属于有填料封闭管式。

A、结构：B、用途：RL1系列熔断器广泛用于控制箱、配电屏、机床设备及振动大的场合，在500V、200A以下的电路中作短路保护。

3、RM10系列无填料封闭管式熔断器A、结构：B、用途：主要用于交流380V、直流440V以下，动力网络和成套设备中，作导线、电缆及大容量电气设备作短路保护。

C、型号：4、RT0系列有填料封闭管式熔断器：A、结构：B、型号：C、用途：同RM10系列。

5、快速熔断器：用于半导体器件的保护，具有熔断速度快的特性，6、自复式熔断器：它是一种限流电器，可多次重复使用，其本身不具备分断能力，与断路器串联使用时，能提高断路器的分断能力。

低压熔断器的工作原理
低压熔断器是一种常用的电气保护元件，其主要作用是在电路中起到熔断作用，当电路中的电流超过熔断器额定电流时，熔断器将自动熔断，从而保护电路不被过大电流烧坏。

低压熔断器的工作原理基于热膨胀和热传导的特性。

熔断器的构造一般包括熔丝、熔片和触头等部分。

熔丝是熔断器的核心部件，它一般由低熔点的金属制成，如铅、银、锡等。

当电路中的电流超过熔断器额定电流时，熔丝会被加热，由于金属的热膨胀特性，熔丝会在一定长度内膨胀变形，最终熔断断开电路，从而实现保护作用。

除了熔丝外，熔断器内还常常装有熔片。

熔片是一种带有电阻的金属片，在高电流通过时会受到加热，从而产生热量。

熔片的作用是在发生熔丝断开后，通过自身的热传导作用把电流断路。

在这种情况下，熔片不会熔断，只是断开电路，因此熔片的作用在保护电路的同时，也可以保护熔丝，延长熔断器的使用寿命。

除了熔丝和熔片外，触头也是低压熔断器的重要部分。

触头通常由高导电率的材料制成，如铜、铝等，它们的主要作用是将电流引入熔丝和熔片，从而实现保护电路的功能。

在实际使用中，触头的接触质量会对熔断器的使用寿命产生重要的影响，因此需要注意触头之间的接
触质量和触头与其他部件的连接质量。

总之，低压熔断器的工作原理是基于热膨胀和热传导的特性，通过熔丝和熔片的熔断和断路，实现对电路的有效保护。

在使用过程中需要注意触头的接触质量和其他部件的连接质量，以确保熔断器的性能和寿命。

常用低压断路器的分类1.引言1.1 概述低压断路器是一种用于保护电气设备和线路免受过载和短路故障的电器设备。

它是电力系统中不可或缺的重要组成部分。

低压断路器的主要功能是在电流超过额定值时自动切断电路，以保护设备和线路免受电流过载的损害。

同时，它还能够在电路出现短路故障时迅速切断电流，以防止电流过大造成的设备损坏和人身伤害。

根据其结构和工作原理的不同，常用低压断路器可以分为多种不同的分类。

一般可以根据断口数量和断电方式来进行分类。

根据断口数量的不同，低压断路器可以分为单断口断路器和多断口断路器。

单断口断路器一般适用于单相电路，而多断口断路器则适用于三相电路。

根据断电方式的不同，低压断路器又可以分为热磁式断路器和电子式断路器。

热磁式断路器一般采用热熔丝或磁力释放装置，通过温度或磁场的变化来实现切断电流的功能。

电子式断路器则采用电子元器件控制，具有更高的切断速度和更精确的保护性能。

此外，根据其使用场景和保护功能的不同，低压断路器还可以进一步细分为空气断路器、真空断路器、油封断路器、气体断路器等。

它们各自具有不同的特点和适用范围，可以满足不同电气系统的保护需求。

总之，常用低压断路器的分类主要基于断口数量、断电方式以及使用场景和保护功能。

了解这些分类对于正确选择和使用低压断路器具有重要的指导意义。

在接下来的文章中，我们将会更详细地介绍和探讨这些不同分类的低压断路器。

1.2文章结构文章结构的目的是为了给读者提供一个清晰的框架，使他们可以更好地理解文章的构成和内容。

通过合理的结构安排，读者能够顺利地跟随文章的思路和逻辑展开阅读，从而更好地理解和掌握文章中所讨论的内容。

本文的结构主要包含引言、正文和结论三个部分。

其中，引言部分主要对文章进行概述，介绍了低压断路器的定义和作用，同时明确了文章的目的。

正文部分则是详细讨论了常用低压断路器的分类。

最后，结论部分对常用低压断路器的分类进行了总结，并展望了低压断路器的未来发展。

常用低压熔断器1.熔断器型号及含义2.RC1A系列瓷插式熔断器特点结构简单，价格低廉，更换方便，使用时将瓷盖插入瓷座，拔下瓷盖便可更换熔丝应用额定电压380V及以下、额定电流为5～200A的低压线路末端或分支电路中，作线路和用电设备的短路保护，在照明线路中还可起过载保护作用3 .RL1系列螺旋式熔断器特点熔断管内装有石英砂、熔丝和带小红点的熔断指示器，石英砂用以增强灭弧性能。

熔丝熔断后有明显指示应用在交流额定电压500V、额定电流200A及以下的电路中，作为短路保护器件4.RM10系列封闭管式熔断器特点熔断管为钢纸制成，两端为黄铜制成的可拆式管帽，管内熔体为变截面的熔片，更换熔体较方便应用用于交流额定电压380V及以下、直流440V及以下、电流在600A 以下的电力线路中5 .RT0系列有填料封闭管式熔断器特点熔体是两片网状紫铜片，中间用锡桥连接。

熔体周围填满石英砂起灭弧作用应用用于交流380V及以下、短路电流较大的电力输配电系统中，作为线路及电气设备的短路保护及过载保护6.NG30系列有填料封闭管式圆筒帽形熔断器特点熔断体由熔管、熔体、填料组成，由纯铜片制成的变截面熔体封装于高强度熔管内，熔管内充满高纯度石英砂作为灭弧介质，熔体两端采用点焊与端帽牢固连接应用用于交流50Hz、额定电压380V、额定电流63A及以下工业电气装置的配电线路中7.RS0、RS3系列有填料快速熔断器8 .自复式熔断器特点在故障短路电流产生的高温下，其中的局部液态金属钠迅速气化而蒸发，阻值剧增，即瞬间呈现高阻状态，从而限制了短路电流。

当故障消失后，温度下降，金属钠蒸气冷却并凝结，自动恢复至原来的导电状态应用用于交流380V的电路中与断路器配合使用。

熔断器的电流有100A、200A、400A、600A四个等级常见低压熔断器的主要技术参数类别型号额定电压(V)额定电流(A)熔体额定电流等级(A)极限分断能力（kA）功率因数瓷插式熔断器RC1A38052、50.250.810152、4、6、106、10、150.53020、25、30 1.50.76010020040、50、6080、100120、150、20030.6螺旋式熔断器RL150015602、4、6、10、1520、25、30、35、40、50、6023.5≥0.310020060、80、100100、125、150、2002050RL250025601002、4、6、10、15、20、2525、35、50、6080、100123.5常见低压熔断器的主要技术参数类别型号额定电压(V)额定电流(A)熔体额定电流等级(A)极限分断能力（kA）功率因数无填料封闭管式熔断器RM10380156、10、15 1.20.86015、20、25、35、45、603.50.710020035060、80、100100、125、160、200200、225、260、300、350100.35600350、430、500、600120.35有填料封闭管式熔断器RT0交流380直流44010020040060030、40、50、60、100120、150、200、250300、350、400、450500、550、600交流50直流25＞0.3。

低压熔断器原理
低压熔断器是一种常用的电气保护装置，用于保护电路免受过载和短路等异常情况的影响，避免电路故障和火灾等事故的发生。

其工作原理主要包括熔丝热融和电磁释放两种机制。

熔丝热融是低压熔断器的主要工作原理。

这种熔断器内部有一根特殊材料制成的导线，称为熔丝。

熔丝的导电能力通常较低，可以说是熔断器中的“弱环节”。

当电路中的电流超过了熔丝所能承受的额定值时，熔丝就会发生热量累积，逐渐升高温度。

当熔丝达到其材料的熔点时，它就会融化断开，从而切断电路，起到保护的作用。

电磁释放是低压熔断器的辅助工作原理。

在某些特殊情况下，熔丝热融不能及时切断电路，如电路中的短暂过电流或电弧故障。

这时，电磁释放机构会发挥作用。

电磁释放机构通常由线圈、铁芯和触发装置等组成。

当短路或过载电流持续存在时，线圈产生磁场，通过触发装置切断电路。

低压熔断器的选择应根据电路的额定电流和额定电压等参数来进行。

对于长时间工作在额定条件下的电路，可以选择具有较低中断能力的熔断器。

而对于负荷较大的电路，需要选择中断能力较高的熔断器。

此外，还要注意低压熔断器的安装和使用要符合相应的标准和要求，以确保其正常工作，并提高电路的安全性。
