箱变产品简介

产品详细参数：◆产品介绍 Overview该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。

S11系列是三相油浸式配电变压器。

铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。

该产品采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。

◆型号含义 The meaning of modelS 11 - M - □ / □电压等级(kV)额定容量(kVA)密封式性能水平代号三相◆产品特点 Features节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。

使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。

运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。

占地面积小：S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。

◆技术参数 Technical parametersS11-M系列10KV油浸式配电变压器YB预装式箱式变电站（欧式箱变）产品详细参数：◆产品介绍 Product introductionYB型箱式变电站又称欧式箱变，产品符合GB17467—1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。

同时，箱式变电站现场安装简单，供电迅速．设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改选都是十分重要的。

箱变型号及参数大全引言：箱变（Distribution Transformer）是一种用于升降电压的电力设备，广泛应用于电网输配电系统中。

箱变的型号和参数决定了它在电力传输和分配中的性能和适用性。

本文将介绍一些常见的箱变型号及其相关参数，以便更好地了解和选择适合的箱变设备。

一、常见的箱变型号1. S11-M系列S11-M系列箱变是一种油浸式隔离变压器。

它采用了先进的低噪音设计和高效率技术，具有良好的运行稳定性和可靠性。

该系列箱变广泛应用于城市综合管网工程、光伏发电系统等领域。

2. SCB11系列SCB11系列箱变是一种环氧浇铸干式隔离变压器。

它具有防潮、防尘的特点，无需维护，适用于户内和户外环境。

该系列箱变广泛应用于城市住宅区、商业中心等场所。

3. SCB10系列SCB10系列箱变是一种油浸式哈式变压器。

它采用了创新的哈式变压器设计，具有较低的短路损耗和良好的抗过载能力。

该系列箱变广泛应用于工厂、冶金、矿山等领域。

4. S9-M系列S9-M系列箱变是一种油浸式零序箱变。

它具有良好的零序漏损指标和较低的电磁噪声，适用于高层建筑、地铁、隧道等环境。

该系列箱变广泛应用于城市建设和基础设施工程。

二、常见的箱变参数1. 额定容量箱变的额定容量决定了它能够承受的最大负荷。

常见的额定容量有10kVA、50kVA、100kVA等。

根据实际需要，可以选择合适的额定容量以满足用电需求。

2. 额定电压箱变的额定电压指的是输入和输出电压的额定值。

常见的额定电压有11kV、33kV、110kV等。

根据实际的输配电系统电压标准，选择合适的额定电压是确保正常运行的重要因素。

3. 额定频率箱变的额定频率是指设计时所采用的电网频率。

在大部分国家，额定频率为50Hz或60Hz。

根据所在地区的电网频率，选择合适的额定频率是必要的。

4. 空载损耗空载损耗是箱变在无输出负荷时的能量损耗。

通常以瓦特（W）表示。

较低的空载损耗意味着箱变在空载运行时能够更加节能。

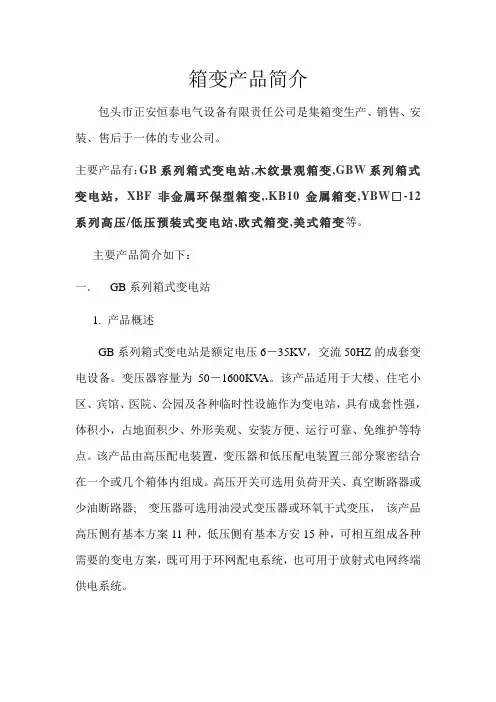

箱变产品简介包头市正安恒泰电气设备有限责任公司是集箱变生产、销售、安装、售后于一体的专业公司。

主要产品有：GB系列箱式变电站,木纹景观箱变,GBW系列箱式变电站，XBF非金属环保型箱变,.KB10金属箱变,YBW□-12系列高压/低压预装式变电站,欧式箱变,美式箱变等。

主要产品简介如下：一．GB系列箱式变电站1.产品概述GB系列箱式变电站是额定电压6－35KV，交流50HZ的成套变电设备。

变压器容量为50－1600KV A。

该产品适用于大楼、住宅小区、宾馆、医院、公园及各种临时性设施作为变电站，具有成套性强，体积小，占地面积少、外形美观、安装方便、运行可靠、免维护等特点。

该产品由高压配电装置，变压器和低压配电装置三部分聚密结合在一个或几个箱体内组成。

高压开关可选用负荷开关、真空断路器或少油断路器;变压器可选用油浸式变压器或环氧干式变压，该产品高压侧有基本方案11种，低压侧有基本方安15种，可相互组成各种需要的变电方案，既可用于环网配电系统，也可用于放射式电网终端供电系统。

2.产品型号3.图例二：木纹景观箱变1.产品概述XBW-10系列木纹景观箱变是针对当今城市市政建设需要，专门为我国城市配电系统而设计开发的新型产品，其具有普通箱变的经济，安全，紧凑及便于移动等特性外，还能实现与城市环境，环境环保相完美匹配，实现与周边环境和谐相融。

箱变高压侧为10（6）KV，低压侧为0.4KV三相交流50H户外成套设备，可用于3-12KV单电源接线，双电源接线和环网供电系统。

容量从30-2000KV A，配S11-M全封闭或SC-10干式变压器，高压开关按用户要求可配压气式，真空负荷开关或M24，RM6系列SF6环网开关，可带计量及无功补偿装置，可广泛用于一些市政建设，园林厂房，步行街，住宅小区，厂矿，宾馆，公园，油田，机场码头，铁路，商场，路灯照明供电等户外项目作为接受，转换，分配电能之用，是一种美观，经济，实惠，便于流动运输及固定安装的新型变电站。

ZBW系列高压/低压预装式变电站（欧式箱变）1．产品介绍：ZBW系列预装式变电站又称欧式箱变，是由高压开关柜，低压配电屏，配电变压器及外壳四部分组合而成，作为一种新型供配电装置，它比传统土建变电站具有许多优越性。

由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。

同时，箱式变电站现场安装简单，供电迅速，设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改造都是十分重要的。

箱变完成电能的变换、分配、传输、计量、补偿，系统的控制、保护及通讯等功能。

ZBW系列预装式变电站是我公司消化吸收国内外的先进技术自行开发的国产化欧式箱变,它具有结构紧凑、成套性强、安装维护方便、安全可靠、外形美观等优点，产品广泛应用于城市基础设施、住宅小区、宾馆、医院、厂矿、油田、机场、铁路、码头等户外供电场所。

ZBW系列预装式变电站分环网型、终端型及双电源供电三种方式，适用于电压等级35KV及以下，主要容量2000KVA及以下的小型无人值守变电站，城市工业变电站，10KV开闭所、环网系统、农网35KV 变电站等场合。

2．技术标准：本产品符合GB17467-1998《高低压预装式变电站》和IEC1330等标准。

3．使用环境及条件:海拔≤1000m风速≤34m/s（不大于700Pa）环境温度：最高气温+40℃，最低气温-35℃；相对湿度：日平均值不大于95%，月平均值不大于95%防震：水平加速度不大于0.4m/s2，垂直加速度0.15m/s2安装地点倾斜度：不大于3°安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

超出上述条件的规定时，可与公司协商。

4．产品结构及特点:A、变电站结构呈“目”字形或“品”字形布置；B、产品壳体材料采用铝合金板、不锈钢板、复合板、玻璃纤维增强水泥板等；C、变电站底座为镀锌槽钢或水泥制作，耐腐蚀性强，具有足够的机械强度；D、箱体顶盖采用双层结构，具有良好的隔热、防辐射和通风效果；E、变电站各室用铁板隔开形成独立的小室，各室均设有照明设施变压器室顶部装有自动排风装置，来调节变压器室温度；F、箱变箱体颜色灵活，可与周围环境协调。

abb箱式变压器产品手册引言概述：ABB箱式变压器是一种常见的电力设备，广泛应用于工业、商业和住宅领域。

本文将从五个方面详细阐述ABB箱式变压器的产品手册，包括产品概述、技术参数、安装与操作、维护与保养以及应用领域。

通过本文的阐述，读者将能够全面了解ABB箱式变压器的特点和使用方法。

正文内容：1. 产品概述1.1 变压器的定义：ABB箱式变压器是一种电力设备，用于将高电压转换为低电压或将低电压转换为高电压。

1.2 产品特点：ABB箱式变压器采用先进的技术和高质量的材料制造，具有高效、可靠、安全、节能等特点。

1.3 产品类型：ABB箱式变压器根据功率和用途的不同，分为多种类型，如配电变压器、干式变压器、油浸变压器等。

2. 技术参数2.1 输入电压范围：ABB箱式变压器适用于不同的输入电压范围，如220V、380V、440V等。

2.2 输出电压范围：ABB箱式变压器能够提供不同的输出电压范围，如110V、220V、380V等。

2.3 额定功率：ABB箱式变压器的额定功率根据需求可以选择不同的规格，如10kVA、50kVA、100kVA等。

2.4 频率：ABB箱式变压器的频率一般为50Hz或60Hz。

2.5 绝缘等级：ABB箱式变压器的绝缘等级通常为H级或F级。

3. 安装与操作3.1 安装要求：ABB箱式变压器应安装在通风良好、防尘、防潮的地方，并保持一定的安全距离。

3.2 接线方法：ABB箱式变压器的接线方法应符合相关的电气安全规范，确保接线正确可靠。

3.3 操作注意事项：在操作ABB箱式变压器时，应注意防止超载、过热和短路等情况的发生，确保设备的安全运行。

4. 维护与保养4.1 定期检查：定期检查ABB箱式变压器的外观、接线和绝缘状况，确保设备正常运行。

4.2 清洁保养：定期清洁ABB箱式变压器的表面和散热器，保持设备的散热效果良好。

4.3 维修与更换：当ABB箱式变压器出现故障或老化时，应及时进行维修或更换，确保设备的正常运行。

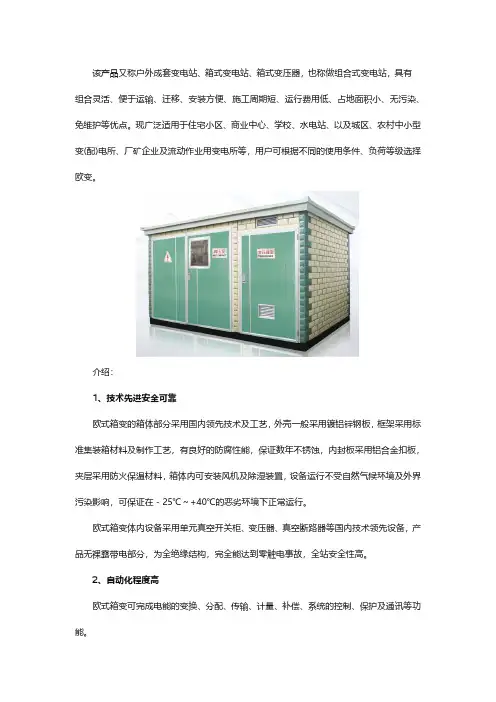

变(配)电所、厂矿企业及流动作业用变电所等，用户可根据不同的使用条件、负荷等级选择欧变。

1、技术先进安全可靠欧式箱变的箱体部分采用国内领先技术及工艺，外壳一般采用镀铝锌钢板，框架采用标准集装箱材料及制作工艺，有良好的防腐性能，保证数年不锈蚀，内封板采用铝合金扣板，夹层采用防火保温材料，箱体内可安装风机及除湿装置，设备运行不受自然气候环境及外界污染影响，可保证在－25℃～+40℃的恶劣环境下正常运行。

欧式箱变体内设备采用单元真空开关柜、变压器、真空断路器等国内技术领先设备，产品无裸露带电部分，为全绝缘结构，完全能达到零触电事故，全站安全性高。

2、自动化程度高欧式箱变可完成电能的变换、分配、传输、计量、补偿、系统的控制、保护及通讯等功能。

介绍：组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、免维护等优点。

现广泛适用于住宅小区、商业中心、学校、水电站、以及城区、农村中小型该产品又称户外成套变电站、箱式变电站、箱式变压器，也称做组合式变电站，具有全站智能化设计，保护系统采用变电所微机综合自动化装置，可对运行参数进行远方设置，对箱体内湿度、温度进行控制，满足无人值守的要求。

3、工厂预制化欧变的所有器件在工厂一次安装、调试合格，真正实现变电所建设工厂化，缩短了设计制造周期；现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它调试及试验的工作，大大缩短了建设工期。

4、组合方式灵活欧式箱变由于结构比较紧凑，每个箱均构成一个独立系统，这就使得组合方式灵活多变，特别适用于农网改造中的旧所改造，即可以使原有35kV设备不动，仅安装一个10kV 开关箱即可达到无人值守的要求。

5、投资省、见效快、占地小欧式箱变可提高供电质量减少电能损失，增强供电的可靠性，较同规模综自变电站预计减少投资40%～50%。

由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。

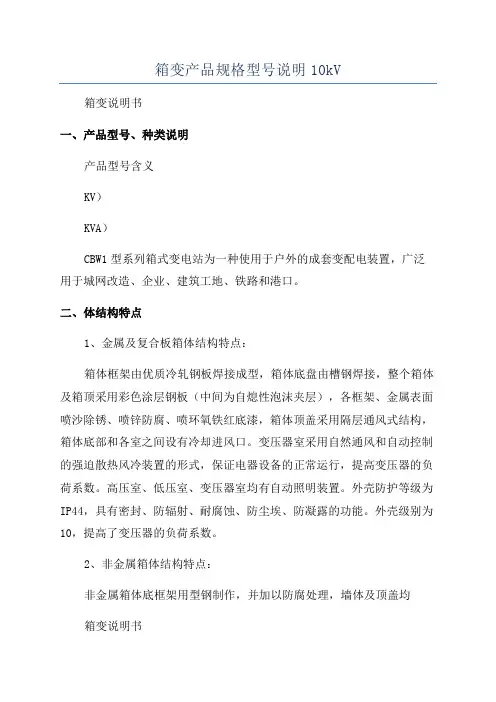

箱变产品规格型号说明10kV箱变说明书一、产品型号、种类说明产品型号含义KV）KVA）CBW1型系列箱式变电站为一种使用于户外的成套变配电装置，广泛用于城网改造、企业、建筑工地、铁路和港口。

二、体结构特点1、金属及复合板箱体结构特点：箱体框架由优质冷轧钢板焊接成型，箱体底盘由槽钢焊接，整个箱体及箱顶采用彩色涂层钢板（中间为自熄性泡沫夹层），各框架、金属表面喷沙除锈、喷锌防腐、喷环氧铁红底漆，箱体顶盖采用隔层通风式结构，箱体底部和各室之间设有冷却进风口。

变压器室采用自然通风和自动控制的强迫散热风冷装置的形式，保证电器设备的正常运行，提高变压器的负荷系数。

高压室、低压室、变压器室均有自动照明装置。

外壳防护等级为IP44，具有密封、防辐射、耐腐蚀、防尘埃、防凝露的功能。

外壳级别为10，提高了变压器的负荷系数。

2、非金属箱体结构特点：非金属箱体底框架用型钢制作，并加以防腐处理，墙体及顶盖均箱变说明书为“耐碱玻纤增强特种水泥及其它添加剂”合成制成。

外保护门为“彩镀钢板聚苯阻燃隔热材料”及“加强型外保护喷射硬外保护门为“彩镀钢板聚苯阻燃隔热材料”结构，变压器室为双层保护门。

具有极强的机械抗弯、抗冲击、抗拉强度、抗爆晒、抗辐射及隔热能力，具有极好的防冻、防裂、防腐蚀特性、极好的防潮阻燃性能、在聚冷、聚热环境温度变化下不会产生凝露。

外形结构及装饰色彩可选择性大，箱体有极强的抗风化性，使用寿命可达二十年之久。

三、CBW1系列箱式变电站主要性能参数四、公司设备工艺装备及工艺措施1、公司设备装备剪板机、折弯机、冲床、电焊机、氩弧旱机、平台、喷砂设备、酸洗磷化设备、静电喷涂设备、烘房等。

2、制造工艺措施1、提高箱壳的外壳级别的措施箱变说明书箱体采用了良好的隔热通风结构，箱体顶盖采用隔层通风式结构，箱体底部和各室之间设有冷却进风口。

变压器室采用自然通风和自动控制的强迫散热风冷装置的形式，保证电器设备的正常运行，提高变压器的负荷系数。

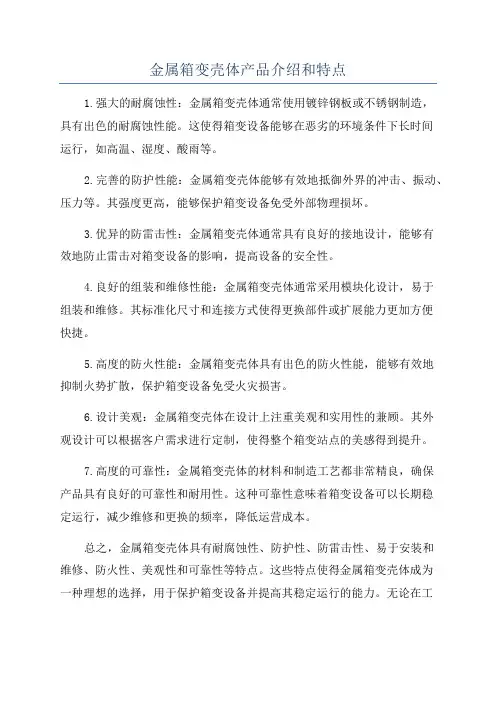

金属箱变壳体产品介绍和特点
1.强大的耐腐蚀性：金属箱变壳体通常使用镀锌钢板或不锈钢制造，
具有出色的耐腐蚀性能。

这使得箱变设备能够在恶劣的环境条件下长时间
运行，如高温、湿度、酸雨等。

2.完善的防护性能：金属箱变壳体能够有效地抵御外界的冲击、振动、压力等。

其强度更高，能够保护箱变设备免受外部物理损坏。

3.优异的防雷击性：金属箱变壳体通常具有良好的接地设计，能够有
效地防止雷击对箱变设备的影响，提高设备的安全性。

4.良好的组装和维修性能：金属箱变壳体通常采用模块化设计，易于
组装和维修。

其标准化尺寸和连接方式使得更换部件或扩展能力更加方便
快捷。

5.高度的防火性能：金属箱变壳体具有出色的防火性能，能够有效地
抑制火势扩散，保护箱变设备免受火灾损害。

6.设计美观：金属箱变壳体在设计上注重美观和实用性的兼顾。

其外
观设计可以根据客户需求进行定制，使得整个箱变站点的美感得到提升。

7.高度的可靠性：金属箱变壳体的材料和制造工艺都非常精良，确保
产品具有良好的可靠性和耐用性。

这种可靠性意味着箱变设备可以长期稳
定运行，减少维修和更换的频率，降低运营成本。

总之，金属箱变壳体具有耐腐蚀性、防护性、防雷击性、易于安装和
维修、防火性、美观性和可靠性等特点。

这些特点使得金属箱变壳体成为
一种理想的选择，用于保护箱变设备并提高其稳定运行的能力。

无论在工
业、商业还是住宅领域，金属箱变壳体都广泛应用于电力配送系统中，为用户提供安全稳定的电力供应。

产品概述随着我国经济的不断增长，对电力的需求大幅上升，导致电力能源的供求矛盾更加突出，到二十一世纪，开发利用可再生的清洁能源已经成为人类面临的重大课题之一，此时风力发电作为一种清洁的能源生产方式，在我国得到了迅猛的发展。

而作为风力发电的重要配套升压设备，风力发电用预装箱式变电站，将变压器、开关设备、限流熔断器、相应辅助设备组合于一体，针对风力发电的特殊性，为用户提供理想的解决方案，提供了两种并网电压，三种结构不同的箱变供您选择。

一、F ZB功能型风电组合式箱变1.产品概述功能型风电组合式箱变是将风力发电配套升压站预先在工厂内制造、装配，将升压变压器、高压开关、低压开关以及电源变压器等辅助设备配置在一个公用外壳内并通过型式试验的一种成套变电站。

该结构产品融合了欧变与美变的优点，是针对风力电的特殊性专门设计的新型升压设备，具有成套性强、便于安装、施工周期短、运行费用低、结构强度高、防腐性能强、环保节能等优点，适用于自然条件比较恶劣的海滩、荒漠等运行环境。

该产品通过武高所试验，产品性能完全满足风电厂使用要求。

2.型号说明3.产品执行标准GB/T17467-1998《高压/低压预装式变电站》DL/T537-2002《高压/低压预装式变电站选用导则》4.使用环境◆海拔高度≤3000米；◆环境温度：最高温度+40℃，最低温度-40℃；◆湿度：日相对湿度平均值不超过95%；月相对湿度平均值不超过90%；◆风速：户外风压不超过700Pa（34m/s）；◆防震：水平加速度不大于4m/s2，垂直加速度不大于0.15 m/s2；◆安装地点倾斜度：不大于30；◆安装环境：周围空气无可燃性气体等明显污染，安装地点无剧烈震动；◆订购本产品超出上述条件的规定时，可与本公司协商。

5.产品结构特点功能型风电组合式箱变融合了欧变与美变的优点，更加适合于风力电厂的使用，具体有以下特点：◆高压开关的隔离刀与灭弧室及熔断器分室放置，解决了一般开关更换熔断器或灭弧室需要停电整条线路的问题，真正实现了单台检修无需停其他风机的性能；◆高压开关至变压器连线用母排连接，解决了用电缆连接带来的运行安全问题；◆借鉴美变的优点，变压器散热片敞开式安装，实现了完全自然通风散热性能，节约了大量的因强迫通风带来的电能损失，也杜绝了因强迫通风带来的风扇性能不可靠而容易超温跳闸的缺点；也实现了带电体完全密封在箱变内，解决了防尘问题；◆变压器的油位计、气体继电器，压力释放等装置均敞开式安装，能够直观的观察变压器运行状况；◆保护功能完全同于欧变的保护功能；◆无变压器室，整机的占地面积相比欧变减小，变压器美变结构的进出线方式节约了大量的铜材，整机成本较欧变低，用户投资减少。
