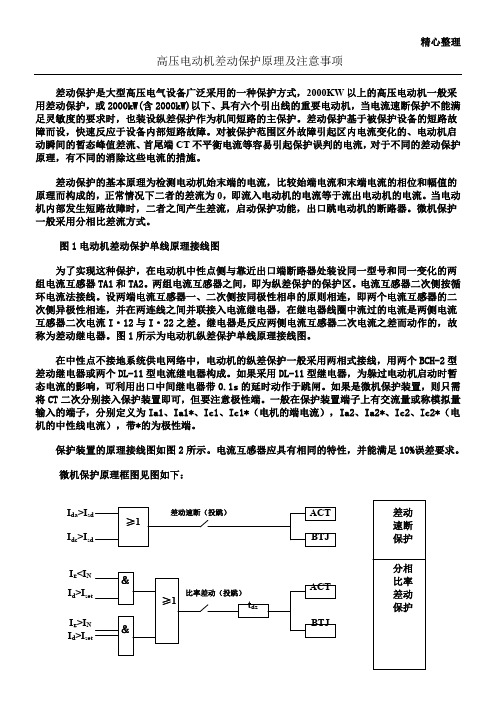

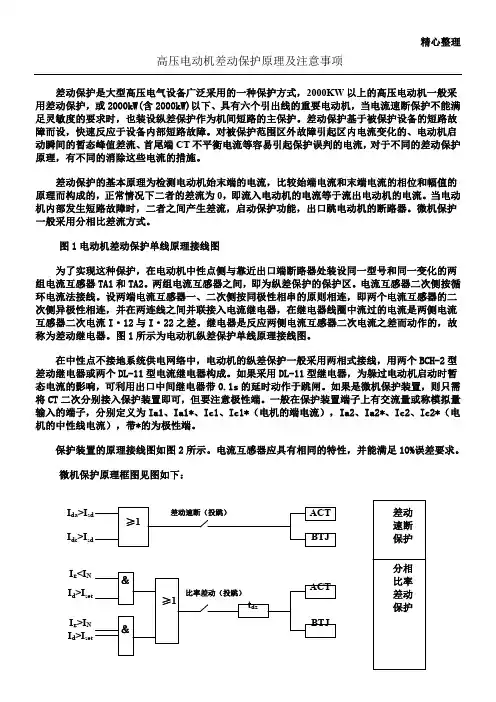

高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW(含2000kW)以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。

差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。

对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。

差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0，即流入电动机的电流等于流出电动机的电流。

当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。

微机保护一般采用分相比差流方式。

图1 电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。

两组电流互感器之间，即为纵差保护的保护区。

电流互感器二次侧按循环电流法接线。

设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流I·12与I·22之差。

继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。

图1所示为电动机纵差保护单线原理接线图。

在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。

如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带0.1s的延时动作于跳闸。

如果是微机保护装置，则只需将CT二次分别接入保护装置即可，但要注意极性端。

精心整理高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW(含2000kW)以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。

差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。

对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。

差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的当电动图所示为电动机纵差保护单线原理接线图。

在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个型型继电器，为躲过电动机启动时暂的延时动作于跳闸。

如果是微机保护装置，则只需将CT（电的为极性端。

所示。

电流互感器应具有相同的特性，并能满足IIIIIIBTJ ：保护跳闸继电器，ACT ：保护动作信号继电器 I ∑＝(I 1+I 2)/2为电动机的和电流幅值 I d ＝I 1-I 2电动机的差电流幅值 I da ：A 相差动电流 I dc ：C 相差动电流 I sd I set I N K t dz t 1、 整定值I 2、 ●何为比率差动？即比率制动，又称穿越电流制动，这种制动作用与穿越电流的大小成正比，因此保护的起动电流随着制动电流的增加而自动增加。

起动电流/制动电流称为制动系数，从这点上可称为比率制动。

●为什么要计算和电流？●本保护带70ms 的延时，以避开启动开始瞬间的暂态峰值电流。

3、 整定值自动加倍 I d -I set >K(I ∑-I N )为防止在电动机较大的启动电流下，由于始末端CT 不平衡电流引起本保护误动作，一般微机保护在启动过程中给整定值自动加倍功能，最小动作电流Iset 和比率制动系数K 自动加倍。

高压电机工作原理和常见故障处理培训人：涂永刚一、高压电机说明及工作原理1、电机产品型号及标识规定Y-异步电动机T-同步电动机TF-同步发电机QF-汽轮发电机Z-直流电动机ZF-直流发电机SF-水轮发电机Q-潜水电机S1-工作制IC-冷却方式IM-安装形式IP-防护等级三相交流异步电动机的效率：η=P/（√3*U*I*COSφ）其中，P—是电动机轴输出功率，U—是电动机电源输入的线电压，I—是电动机电源输入的线电流，COSφ—是电动机的功率因数2、电动机的输出功率：指的是电动机轴输出的机械功率输入功率指的是：电源给电动机输入的有功功率：P=√3*U*I*COSφ（KW）按说电动机的输入功率应该指的是电源输入的视在功率：S=√3*U*I 这个视在功率包括有功功率(电动机的机械损耗、铜损、铁损等)、无功功率。

额定功率=U*I*√3*cosφ*η3、三相交流异步电动机定子部分：机座，定子铁芯、线圈、绝缘材料、端盖、轴承盖、轴承转子部分：轴、转子铁芯、铸铝笼条、绕线转子、导线、连接环、滑环4、公司高压电机：我公司是指供电电源系用三相交流电，电压等级是6000V三相异步电机。

分类：我公司高压电机分两种：绕线式，鼠笼式。

用途：鼠笼式：一般用于大型斗提及皮带机等一般负载。

绕线式：一般用于球磨机、立磨、破碎机、大型风机等高起动转矩场所。

5、工作原理5.1．高压电机接通线电压为6KV三相初相位相差1200正弦交流电，定子绕组有三相电流通过，在定子铁芯产生一个旋转磁场，静止的转子同旋转磁场有了相对运动，转子导线切割磁力线而产生感应电动势，转子导线是一个闭合的回路因而产生感应电流，电流在磁场作用下产生电磁力，使转子随旋转磁场旋转方向转动起来。

5.2．异步电机指电机的额定转速小于其旋转磁场的速度的电机，使转子与旋转磁场之间速度保持一定差异，始终使转子能切割磁力线保持电机运转。

5.3．转差率是分析异步电机运转特性的一个重要数据，其公式：S＝n1-n2/n1n1:旋转磁场的速度n2:电机转子速度。

高压注水泵操作规程作业指导书一、注水泵启动前的准备1、检查电机是否完好，对停运24小时以上的电机，要用2500伏级的摇表测量定子线圈绝缘电阻，常温下应大于20兆欧，否则要检查绝缘电阻低的原因，并予以处理。

2、测量电机座式滑动轴承对地电阻，其值不应大于0.4 欧姆。

3、检查风冷电机通风挡板，开侧风口合页。

管道通口电机如装有空气过滤器、应检查过滤器上有无灰尘阻塞通风孔道，如有灰尘必须清除；若是水冷电机检查冷却器系统是否完好。

4、检查电机和泵所有测温装置是否齐备完好。

5、检查电机和泵各部分的紧固螺丝是否齐全紧固。

6、检查泵和电机润滑油路系统：（1）泵和电机润滑油采用32号汽轮机油（冬季）或46号汽轮机油（夏季）。

（2）检查润滑油箱油质是否合格，对润滑油应定期（每天一次）进行油质化验，若发现油质变暗，含有水分或夹带杂质时，即须换油。

换油时应将油箱的油放净，并用煤油洗净整个润滑区包括轴瓦，再用汽油或轻质油将煤油清洗掉。

（3）检查润滑油箱中油量是否充足，油位是否合格。

加油时润滑油必须经过过滤，去除水分和沉淀处理。

(4)盘转滑油泵，要转运灵活。

定期每月清洗润滑油过滤网，必要时换网。

压力滤油机的滤纸也应视需要及时更换。

(5)倒好润滑油循环阀门，打开润滑油冷却器冷却水阀门，并控制好水量。

(6)启动润滑油泵，检查调整总油压和分油压，进入电机轴瓦油压调至0.05〜0.08Mpa，进入泵轴瓦油压调至0.10〜0.15Mpa，以便启动时正常循环润滑。

待运行正常后，进行电机轴瓦的油压应调至0.03〜0.05Mpa，进入泵轴瓦的油压应调到0.05〜0.10Mpa o(7)观察电机和泵轴瓦油流及油温，油流是否畅通无阻，看窗油位是否保持在1/2〜2/3位置，轴瓦进油温度不高于40℃,不低于15℃,正常进油温度以保持在35℃为宜，温度如有上升，可开大冷却水阀门进行调节。

(8 )自行润滑的泵轴瓦油位，应在观察窗1/2水平线以上，油质清澈。

高压电动机的启动、停止规定一、检修运行电动机检修后,检修工作负责人在办理工作票终结时,应向运行人员交待设备状况、绝缘电阻值和电动机试转正常转向正确等,合格后方可联系送电操作;二、工作程序电动机所带机械所属单位需停、送电时,由所属单位值班负责人填写“设备停电联系单”或“设备送电联系单”联系;三、绝缘测量电动机送电前,应根据有关内容决定是否测量绝缘;四、开机检查电动机启动前应进行外部检查,检查工作由负责电动机启动和运行的人员进行;检查内容为：1、电动机上或其附近有无杂物和是否有人工作;2、电动机所带机械是否已准备好,并可以启动;3、轴承和启动装置中的油位是否正确,轴承如系强力润滑及用水冷却者,检查其系统是否正常,并先使其投入运行;4、如系空气冷却器冷却的电动机,应送上冷却水;5、对于使用熔断器的电动机;保险应按规定配备使用,且三相一致;五、远程控制对远方操作的电动机,由负责电动机运行人员进行检查后,通知远方操作者,说明电动机已准备好可以启动,负责电动机运行的人员应留在电动机旁,直到电动机升到额定转速正常运行为止;六、注意事项：1、电动机的启动应逐台进行,一般不允许在同一母线上同时启动两台以上电动机;由机组人员启动6KV高压电动机时,应先通知电气主值调整好母线电压;2、鼠笼式转子的电动机在正常情况下,允许在冷态下启动两次,每次间隔时间不得小于5 分钟；在热态下允许启动一次,只有处理事故时以及启动时间不得超过3秒的电动机,可以多启动一次;3、电动机再次启动时间间隔以实际的启动电流延续时间为准①对启动时间小于10秒者不少于5分钟;②对启动时间大于10秒者小于30秒者不少于30分钟;③对启动时间大于30秒者小于60秒者不少于60分钟;注：电动机停转时间等于或大于30分钟者为冷态,电动机启动电流由大衰减到最小或停转时间小于30分钟者为热态3、若电动机在热态下因过流保护动作跳闸一般不得再启动;经检查确无问题时,方可再启动一次;只有当断开的重要厂用电动机没有备用电动机或者备用不能迅速启动时,为了保证供电,允许将断开的电机进行一次强合,但下列情况除外;①在电动机启动调节装置或电源电缆上有明显的短路或损坏现象;②发生需要立即停机的人身事故;③电动机所带的机械损坏;④电机冒烟或着火;4、启动电动机时应按电流表监视启动过程;启动结束后应按电流表检查电动机的电流是否超过额定值;必要时应根据情况对电动机本体进行检查;5、开关合上后电动机不转动或启动电流不返回,转速达不到正常时,应立即停止电动机运行,并查明原因;电动机绝缘测量规定1、遇到下列情况的,应对电动机进行绝缘测定：①新投入的电动机；②电动机检修后,工作票终止的；③运行中保护跳闸的电动机,紧停和动力保险两相熔断时；④值班员发现电动机冒烟着火和严重焦臭味的现象,并停止的；⑤备用时间超过15天的电动机；⑥电动机浇水,结露,进汽,受潮时；⑦电动机周围环境恶劣的情况如环境粉尘大,潮湿,有腐蚀性气体等电动机停止运行8小时,启动前对其测绝缘2、对于的高压电动机,应使用2500V摇表进行绝缘测定1min中,其阻值不低于6 兆欧,吸收比不低于3、对于380V及以下的电动机,应使用500V摇表进行测量1min,其值不低于兆欧;4、带有变频器的电动机,在测绝缘前应该将变频器进行隔离;5、主要辅机电动机退出备用测量绝缘时,应经值长同意;6、测量电动机绝缘时,应将其停电,验明却无电压时方可进行,在测量前后均对其对地放电;7、电动机绝缘阻值不合格的,禁止投入运行;8、电动机绝缘阻值测量结果应记入“电动机绝缘记录本”内;动增强功能的变频器,起动转矩为100%以上,可以带全负载起动;。

高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW（含2000kW）以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。

差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。

对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。

差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0,即流入电动机的电流等于流出电动机的电流。

当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。

微机保护一般采用分相比差流方式。

图1电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。

两组电流互感器之间，即为纵差保护的保护区。

电流互感器二次侧按循环电流法接线。

设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流I •12与I •22之差。

继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。

图1所示为电动机纵差保护单线原理接线图。

在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。

如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带0.1s的延时动作于跳闸。

如果是微机保护装置，则只需将CT二次分别接入保护装置即可，但要注意极性端。

一般在保护装置端子上有交流量或称模拟量输入的端子，分别定义为lai、lai*、Ic1、Ic1* （电机的端电流），Ia2、Ia2*、Ic2、Ic2* （电机的中性线电流），带*的为极性端。

填空题1、电力系统发生单相接地故障时，有________电流和________电压，采用__________保护是自动切除单相接地故障的最有效方法。

答案：零序、零序、零序电流2、电力变压器并联运行条件是_____________，______________和______________。

答案：变压比相等、联接组别相同、短路电压相同3、三相五柱式电压互感器有两个二次绕组，一个接成（），一个接成（）。

答案：星形、开口三角形4、在正常情况下，鼠笼式电动机允许在冷态下启动（）次，在热态下启动一次。

在事故处理以及起动时间不超过2～3秒的电动机，可以多启动一次。

做动平衡试验时，起动的间隔时间500kW及以下的电动机不小于（）小时。

答案：2～3、15、电动机可以在额定电压的（）范围内运行。

答案：95％～110％6、在发电机并列操作中，其中有一项发电机升压到60%左右时，要检查三相电压是否平衡，其目的是＿＿＿＿。

答案：防止发电机升压过程中超压7、在发电厂中，高压熔断器一般作为电压互感器的＿＿＿保护，其熔丝电流一般为＿＿＿安。

答：短路0.58、同步发电机不对称运行会使＿＿＿＿发热。

答案：转子表面9、运行中的电压互感器二次线圈不许＿＿＿＿。

电流互感器其二次线圈不许＿＿＿＿。

答案：短路开路10、发电机三相定子绕组，一般都为星形连接，这主要是为了消除＿＿＿＿。

答案：三次谐波11、运行中的变压器＿＿＿＿与＿＿＿＿不得同时停用。

答案：瓦斯保护；差动保护一、电动机过电流保护与负荷保护有何区别？一般大型电动机都装有过电流保护，其作用是：当电动机发生短路时即将出现过电流，使过电流继电器动作，使开关跳闸，不使电动机在故障中损坏。

一般整流值要超过电动机启动电流值。

其值约是额定电流的5~8倍。

电动机过负荷保护是：当电动机所带负荷超过了电动机所承受的能力时，温升增大，电动机的电流超过额定值。

这时，过负荷保护装置在一定时间内发出信号，需要运行人员及时处理，或降低机械负荷。

目录第1章概述 (3)1.1说明 (3)1.2电动机概述 (3)1.2.1 基本技术参数及要求 (3)1.2.2 结构概述 (4)第2章运输与储存 (5)2.1运输 (5)2.2吊装电动机 (5)2.2.1 吊装一般电动机 (5)2.2.2 吊装带安装底板的电动机 (5)2.2.3 吊装立式电动机 (5)2.3拆箱 (5)2.4储存 (6)第3章安装及调整 (7)3.1安装前的准备 (7)3.1.1 检查 (7)3.1.2 联轴器的组装 (7)3.2安装 (8)3.3调正 (8)3.4绝缘性能测试 (8)3.4.1 用兆欧表测量定子和转子的绝缘电阻 (8)3.4.2 干燥处理 (9)第4章机械和电气 (10)4.1机械连接 (10)4.1.1 冷却器连接 (10)4.1.2 滑动轴承供油 (10)4.2电气连接 (10)4.2.1 接线 (10)4.2.2 电气及附属设备检查 (10)第5章起动及停车 (12)5.1试起动 (12)5.2转动方向 (12)5.3起动与停车 (12)第6章日常维护 (13)6.1润滑 (13)6.1.1 滚动轴承的润滑 (13)6.1.2 滑动轴承的润滑 (13)6.2振动和噪音 (13)6.3湿度 (13)6.4温度 (13)6.5绝缘电阻的最小值 (14)6.6轴承的更换 (14)6.7定期检查 (15)第7章常见故障及原因分析 (16)第1章概述1.1 说明本说明书为我公司电动机的随机文件。

其中介绍了电动机的结构、储运、安装的要求和注意事项，以及使用、维护电动机的要求、方法和注意事项，使用维护人员必须认真阅读此说明书。

认真审阅电动机上的铭牌、标牌、警示牌等。

使用单位应对操作人员进行专业培训后，方能上岗作业。

只有严格按照本使用说明书、铭牌、标牌、接线牌和警示牌进行安装、使用和维护电动机，我公司才承担相关“三包”责任。

本说明书不可能包括安装、使用和维护方面一切可能发生的问题，如果所发生的问题未包括在本使用说明书和其他随机资料中，用户自己又难以解决，请与本公司联系。

电动机运行规程1.适用范围1.1 电动机运行规程规定了能源站电动机运行的基本技术要求、运行方式、运行操作、检查维护、事故处理等有关事项。

1.2 从事生产管理和检修、维护人员应熟悉本规程，全体运行人员应通晓熟练掌握本规程。

2．目的通过本规程的学习使电气运行人员在值班工作中正常巡视检查、高压天关的操作及事故处理等的依据，更好的完成生产工作。

3.引用标准3.1原水电部《电动机运行规程》3.2 中华人民共和国电力行业业标准《电力设备预防性试验规程》3.3厂家技术文件4.总则4.1一般规定4.1.1电动机的外壳、开关、接触器、磁力起动器及操作把手，控制按钮以及事故按钮等，均应有永久性志。

现场按钮，应加防护罩4.1.2在电动机上及其所带动的机械上，应划有箭头，指示旋转方向；若有启动装置时，应注明启动装置所属的机械，并有指示“起动”和“运行”等位置的字样。

4.1.3电动机及其起动调节装置的外壳，应可靠接地.电动机的转动部分应装设牢固的遮栏或护罩。

4.1.4电动机的继电保护和自动装置应完整可靠，并按规定使用。

禁止电动机脱离保护起动或运行。

4.1.5保护电动机用的各型熔断器的熔体，其额定电流必须与被保护电动机的额定容量相匹配，三相熔断器熔体的额定电流必须一致，每个熔断器的外壳上，都应注明其中熔体的额定电流值。

4.1.6备用中的电动机应定期检查、试验或轮换运行，以保证随时起动。

备用中的电动机，应每隔两周定期测定绝缘一次；互为备用的电动机，每半月轮换运行一次或采用试转动半小时的方式以提高其绝缘性能。

5.电动机的运行5.1有值长命令,收回有关的工作票，保护装置有可以投运；拆除临时的安全措施，收回检修工作前悬挂的标示牌；5.2电动机在额定温度的条件下,可按制造厂铭牌上所规定的额定数据运行。

运行中的电动机的标准电压：低压电动机380伏5.3电动机在额定电压变动-5%至+10%的范围内运行,其额定出力不变,此时要特别注意发热和振动。
