初中电路故障练习题

初三物理电路故障分析练习题一、单项选择题1. 在电路中，如果电流突然变大，则电阻的值应该是：A. 变小B. 变大C. 保持不变2. 在串联电路中，总电阻的计算公式是：A. R = R1 + R2 + R3B. R = R1 × R2 × R3C. R = 1/ (1/R1 + 1/R2 + 1/R3)3. 下面哪个元件不会储存电能：A. 电容器B. 电感器C. 变压器4. 在并联电路中，总电流的计算公式是：A. I = I1 + I2 + I3B. I = I1 × I2 × I3C. I = I1 + I2 + I35. 电压的单位是：A. 安培B. 伏特C. 瓦特二、计算题1. 电阻R1为30欧姆，电阻R2为20欧姆，两个电阻串联连接，求总电阻。

2. 电阻R1为10欧姆，电阻R2为20欧姆，两个电阻并联连接，求总电阻。

3. 在电路中，电源电压为12伏特，总电流为2安培，求总电阻。

4. 在电路中，电源电压为6伏特，总电阻为4欧姆，求总电流。

5. 电容器C1为2微法，电容器C2为4微法，两个电容器并联连接，求总电容。

三、解答题1. 请说明并联电路和串联电路的区别，并给出一个实际生活中的例子。

2. 解释直流电和交流电的概念，并说明它们的用途和区别。

3. 电路中如何判断电流的大小和方向，以及电压的极性？4. 请简要解释电阻、电容和电感的概念，并说明它们在电路中的作用。

5. 电路中出现故障的原因可能有哪些，并提供至少两个常见故障的解决方法。

四、综合题某电路中，有一个12伏特的电源和两个电阻：R1为20欧姆，R2为30欧姆。

另外还有两个电容器：C1为2微法，C2为4微法。

请回答以下问题：1. 如果将两个电阻串联连接，求总电阻和总电流。

2. 如果将两个电容器并联连接，求总电容。

3. 如果电阻R1和电容器C1并联连接，电阻R2和电容器C2串联连接，求总电阻和总电容。

4. 如果电路中出现了短路故障，请说明该故障的原因以及解决办法。

可编辑修改精选全文完整版依萱电路故障课上练习一、单选题21]下列各电路中,闭合开关,两个灯泡不能都发光的电路是( )A. B.C. D.2. [2015·山西中考，18]电动自行车两刹车手柄中各有一只开关S1和S2。

在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。

以下电路符合要求的是( )A. B. C. D.3. 我们平时不允许电路发生电源短路,这是因为在电源短路时( )A. 用电器中有很大电流通过,容易烧坏用电器B. 电源中有很大电流通过,容易烧坏电源C. 电源中没有电流通过D. 电源正常工作,但是用电器不能正常工作4. 如图所示,开关S 闭合时,可能发生的现象是( )A. L1被烧坏 B. L1、L2均被烧坏C. 电源被烧坏D. L2被短路,L1亮第1页共5页5. 为了安全,汽车行驶时驾驶员必须系好安全带。

当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光。

符合上述要求的正确电路图是 ( )A. B. C. D.6. 下图所示的各电路中,闭合开关后会使电源短路的是 ( )A. B. C. D.7. [2016·巴中市中考物理]在如图所示的电路中,正确的说法是 ( )A. 闭合S 1,断开S 2,L 1发光,L 2不发光B. 闭合S 1、S 2,L 1、L 2都发光C. S 1、S 2都断开,L 1、L 2都不发光D. 闭合S 2,断开S 1,L 1、L 2都发光8. 如图所示,当两个开关都闭合后,两盏灯都能发光的电路是( )A. B.C. D.9. [2016·桂林高考]小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是 ( ) A. 开关处出现短路 B. 小灯泡灯丝断了C. 小灯泡接触不良D. 电池两端电压过低10. 为避免超高车辆闯入隧道造成事故,小明设计了警示电路,使用时闭合开关S.导线EF 横置于隧道口上沿前方,一旦被驶来的车辆撞断,红灯L 亮且电动机转动放下栏杆.灯和电动机中,即使其中之一断路,另一个也能正常工作.下列电路中符合要求的是 ( )A BC DA. AB. BC. CD. D二、填空题11. [2015·宁夏中考，31]在如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。

1 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是（ ）A ．进户线火线上的熔丝烧断B ．进户线零线断了C ．书桌边的插座与零线断开D ．书桌边的插座与火线断开 2 暑期，徐延同学家新装了一台3kW 的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。

导致上述故障的原因可能是( )A ．插头和插座接触不良B ．电路中用电器的总功率过大C ．空调机内部断路D ．控制空调机的开关短路 3 小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了（ ），导致电路中（ ）过大，引起“跳闸”。

4 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场。

调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。

根据学过的物理知识回答：（1）“超负荷”是指电路中的（ ）过大（选填“电流”或“电阻”）。

（2）使火灾发生的理论依据是（ ） 。

（3）请你提出一条预防这种火灾发生应采取什么措施（ ） 。

图1 图21 在电学实验中，遇到断路时，常用电压表来检测。

某同学连接了如图1所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是3V Ude 0Ubd 0ab 3ae ====，，，U V U ，则此电路的故障可能是（ ） A ．开关S 接触不良 B ．小灯泡灯丝断了 C ．电阻出现断路 D ．e 、f 间出现断路2 如图所示，闭合开关S 时，灯泡L1、L2都不亮，用一根导线的两端接触a 、b 两点时两灯都不亮；接触b 、c 两点时，两灯都不亮；接触c 、d 两点时，两灯都亮。

一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

电路故障专题复习故障1：电流表与电压表的指针向没有刻度的方向偏转。

判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。

判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。

故障3：电流表指针超过最大值。

判断：①量程可能选择过小；②电路中可能出现短路。

故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。

判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。

故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。

判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。

判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。

故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。

判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。

故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。

判断：将电压表错接在了滑动变阻器两端。

故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。

判断：变阻器连入电路的阻值过大，灯泡分压小。

故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。

判断：①连接电路时开关闭合了；②电路中某处接触不良。

故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。

判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。

判断：灯泡短路（或电压表短路）。

知识点一：按要求连接电路图并讨论分析1、串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？2、并联电路如图：①若干路断路，则L1和L2会怎样？ ②若L1支路断路，则L1和L2会怎样？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？3、含表电路● 如图1，若L1断开时，A 表有示数吗？● 如图2，此时A 表被_____________，所以A 表_________示数 L1_______发光？● 如图，若电路ab 或cd 间有断路时，V 表_____示数？若bc 间的L1断开时，V 表_____示数？● 如图３所示，此时V 表被________，所以V 表_________示数，Ｌ１_______发光？图1室图2图３图４室如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？（2）总结规律症状病因病理图串联两灯都灭一光一灭并联两灯都灭一光一灭电流表无示数电压表无示数示数为电源电压（3）例题如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。

中考物理总复习《电路故障分析》专项提升练习题（附答案)学校:___________班级：___________姓名：___________考号：___________ 1．（2023•牡丹江）如图所示，闭合开关，说法正确的是（）A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数2．（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。

如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab 两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3．（2023•镇江）如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（）A．L2短路B．L1断路C．L2断路D．S 断路4．（2022•鄂州）小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。

则他家里的电路可能出现的故障是（）A．进户火线断路B．进户零线断路C．短路D．没交电费，所以停电了5．（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。

若电路中仅有一处故障，则故障不可能是（）A．电流表接线松开B．小灯泡L断路C．滑动变阻器R断路D．开关S接触不良6．（2023•雁塔区校级模拟）下列对家庭电路的有关说法正确的是（）A．安装了如图甲所示的电能表的家庭电路中同时使用的用电器总功率不能超过2200WB．如图乙，将校验灯L与熔断的熔丝并联，若闭合开关S1，校验灯L不亮，则一定是L1短路C．用如图丙所示的方法使用测电笔，一定会发生触电事故D．如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关7．（2022•临沂）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数。

电路故障的判断练习（1）1. 如图1所示，闭合开关S 后，灯L 1亮，一段时间后灯L 1熄灭. 若电路中只有一处故障，且只发生在灯L 1或L 2上，现用一只规格相同且完好的灯L ＇替换灯L 1，则正确的判断是 （ ）A. 若灯L ＇亮，则灯L 1处一定开路B. 若灯L ＇亮，则灯L 1处一定短路C. 若灯L ＇不亮，则灯L 2处一定开路D. 若灯L ＇不亮，则灯L 2处一定短路2. 如图2所示，当开关闭合后，L 1、L 2都发光，过一段时间，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是（ ）A. L 1短路B. L 2短路C. L 1开路D. L 2开路3. 如图3所示是小明同学研究串联电路中电流、电压特点的实物连接图. 当开关闭合时，灯L 1不亮，灯L 2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因是 （ ）A. L 1灯丝断了B. L 1灯座两接线柱直接接通了C. L 2灯丝断了D. L 2灯座两接线柱直接接通了4.如图，当开关S 闭合时，灯L 1、L 2均不亮。

某同学用一根导线去检查故障。

他将导线先并接在灯L 1两端时，发现灯L 2亮，然后并接在灯L 2两端时，发现两灯均不亮。

由此判断（ ）A ．灯L1开路B ．灯L1短路C ．灯L2开路D ．灯L2短路5．如图，电源电压不变。

闭合电键S ，灯L 1、L 2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（ ） A ．灯L1短路 B ．灯L2短路 C ．灯L1开路 D ．灯L 2开路6．如图，电源电压不变。

闭合电建S ，电流表、电压表均有示数。

将滑动变阻器的滑片P 向左移动，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（）A ． 电阻R 1短路，电压表的示数变大B ． 电阻R 1开路，电流表的示数变大C ．.滑动变阻器短路，电压表示数变小D ．.滑动变阻器开路，电流表示数变小7、如图，电源电压不变。

八年级电学专题（五）电路故障【同步练习解析】一、单选题1．刘涛利用如图所示的装置“探究电流与电阻的关系”，正确连接电路后，闭合开关，发现移动滑动变阻器的滑片P ，电流表、电压表均有示数且不变，则电路存在的故障可能是（ ）A ．定值电阻R 短路B ．定值电阻R 断路C ．滑动变阻器断路D ．滑动变阻器短路【答案】D【解析】 由图可知，定值电阻和滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路中电流。

闭合开关后，电流表有示数，说明电路中没有断路，电压表有示数，说明电阻R 没有短路，移动滑动变阻器的滑片，电表示数不变，说明滑动变阻器不能改变接入电路的电阻，所以故障为滑动变阻器短路，故D 符合题意。

2．等值电阻1R 、3R 组成如图（a ）所示的电路，闭合开关1S ，电压表1V 示数和电流表1A 示数的比值为1k ；然后取3R 与等值电阻2R 组成如图（b ）所示的电路，闭合开关2S ，电压表2V 示数和电流表2A 示数的比值为2k ，1k 与2k 相等。

若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（ ）A ．电阻1R 可能短路B ．电阻2R 一定断路C ．电阻2R 可能短路D ．电阻3R 一定断路【答案】B【解析】 由（a ）图可知，R 1与R 3串联，电压表V 1测R 3两端的电压，电流表A 1测电路中的电流，由欧姆定律可知：电压表V 1与电流表A 1的比值为电阻R 3的阻值为k 1。

由（b ）图可知，R 2与R 3并联，电压表V 2测电源电压，电流表测干流的电流，电压表V 2与电流表A 2的比值为电阻R 3与R 2并联后的总阻值为k 2。

根据题意可知电阻R 3的阻值与电阻R 3与R 2并联后的阻值相等，即k 1=k 2。

且电源、电压表和电流表完全相同且完好，由于只存在一个电阻故障，则A ．电阻R 1短路，不会影响电阻R 3与R 2并联后的总阻值，故A 错误；B ．电阻R 2断路，则图（b ）中的只存在电阻R 3，则电压表V 2与电流表A 2的比值为电阻R 3的阻值，故B 正确；C ．电阻R 2短路，则图（b ）中电路的电源短路，电压表V 2无示数，故电压表V 2与电流表A 2的比值为0，故C 错误；D ．电阻R 3断路，则图（b ）中的电压表V 2与电流表A 2的比值为R 2的阻值，不等于图（a ）的测量值，故D 错误。

A．由图知道，电热壶与电灯L是并联，故A错误；
B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；
C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；
D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
【详解】
当闭合开关S、S1时，L0和L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
11．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（）
【答案】 用电器总功率过大
【解析】
【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。

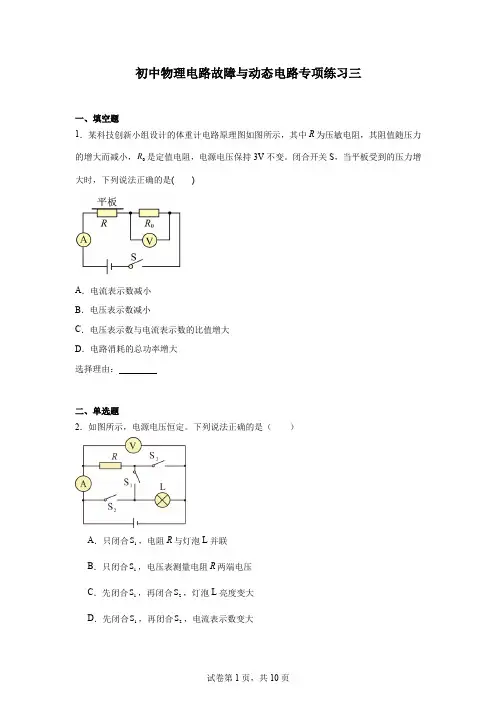

初中物理电路故障与动态电路专项练习三一、填空题1．某科技创新小组设计的体重计电路原理图如图所示，其中R 为压敏电阻，其阻值随压力的增大而减小，0R 是定值电阻，电源电压保持3V 不变。

闭合开关S ，当平板受到的压力增大时，下列说法正确的是( )A ．电流表示数减小B ．电压表示数减小C ．电压表示数与电流表示数的比值增大D ．电路消耗的总功率增大 选择理由：二、单选题2．如图所示，电源电压恒定。

下列说法正确的是（ ）A ．只闭合1S ，电阻R 与灯泡L 并联B ．只闭合1S ，电压表测量电阻R 两端电压C ．先闭合1S ，再闭合2S ，灯泡L 亮度变大D ．先闭合1S ，再闭合2S ，电流表示数变大3．如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，电表示数的变化情况是（）A．电流表示数变大，电压表示数变大B．电流表示数不变，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数变大4．如图所示的电路中，电源电压恒定。

闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表V读数与电流表1A读数的比值变大B．电流表2A读数与电流表1A读数的差值变大C．电流表2A读数变小，电压表V读数变大D．电压表V读数与电流表2A读数的比值变小5．小文设计并连接了如图的电路，电源两端电压和小灯泡的电阻都不变。

闭合开关S，保证电路安全的前提下，滑动变阻器的滑片从右向左滑动的过程中（）A．滑动变阻器接入电路的电阻变大，灯泡变暗B．电流表示数变大，电压表示数变小C ．电压表示数与电流表示数的比值变小D ．可以将滑动变阻器滑片滑到最左端 6．图中，小灯泡1L 、2L 的额定电压相同。

闭合开关后，发现1L 比2L 亮，下列分析正确的是（ ）A ．1L 的额定功率比2L 的额定功率大B ．1L 两端电压比2L 两端电压小C ．1L 的电阻比2L 的电阻大D ．通过1L 的电流比通过2L 的电流小7．小嘉同学设计了一款身高测量仪，其工作原理如图所示。

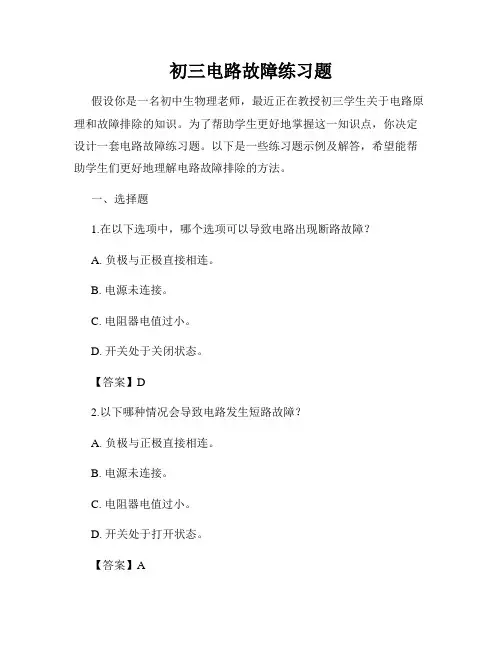

初三电路故障练习题假设你是一名初中生物理老师，最近正在教授初三学生关于电路原理和故障排除的知识。

为了帮助学生更好地掌握这一知识点，你决定设计一套电路故障练习题。

以下是一些练习题示例及解答，希望能帮助学生们更好地理解电路故障排除的方法。

一、选择题1.在以下选项中，哪个选项可以导致电路出现断路故障？A. 负极与正极直接相连。

B. 电源未连接。

C. 电阻器电值过小。

D. 开关处于关闭状态。

【答案】D2.以下哪种情况会导致电路发生短路故障？A. 负极与正极直接相连。

B. 电源未连接。

C. 电阻器电值过小。

D. 开关处于打开状态。

【答案】A3.当电路中出现故障时，以下哪种行为是不安全的？A. 直接用手触摸电路元件。

B. 将电阻器替换为一个具有更大电阻值的电阻器。

C. 拔掉插头，切断电路。

D. 使用万用表测试电路各个部分的电压和电流。

【答案】A二、填空题根据给出的电路图，回答下列问题。

电路图：(请见下方链接)1.计算电阻R1和R2的等效电阻值。

【答案】等效电阻值为(R1 * R2) / (R1 + R2)2.当电源电压为12V，R1的阻值为4Ω，R2的阻值为6Ω时，计算电路中的总电流。

【答案】总电流为电源电压除以总电阻，即12V / (R1 + R2)。

三、计算题根据给出的电路图，回答下列问题。

电路图：(请见下方链接)1.计算电路中的总电阻。

【答案】总电阻为电阻R1、R2和R3的串联电阻之和。

2.当电源电压为15V，电阻R1的阻值为8Ω，电阻R2的阻值为12Ω，电阻R3的阻值为24Ω时，计算电路中的总电流。

【答案】总电流为电源电压除以总电阻。

四、应用题通过以下应用题，让学生综合运用所学知识解决实际问题。

婷婷买了一盏台灯，但插上电源无法正常亮起。

请根据她的描述，分析可能引起灯没有亮起的故障原因，并提出解决方案。

【答案】根据描述，可能原因如下：1.电源插座出现问题，检查插座并确保电源正常连接。

2.灯泡损坏，更换灯泡。

电路故障练习题（打印版）# 电路故障练习题## 一、选择题1. 在一个串联电路中，如果其中一个电阻器损坏导致电路断开，那么电路中的电流将会：- A. 增加- B. 减少- C. 保持不变- D. 完全消失2. 一个电路中，电压源的电压为12V，通过一个电阻为6Ω的电阻器，根据欧姆定律，通过电阻器的电流应该是：- A. 1A- B. 2A- C. 3A- D. 4A3. 在并联电路中，如果其中一个分支发生断路，整个电路的总电阻将会：- A. 增加- B. 减少- C. 不变- D. 无法确定## 二、判断题1. 串联电路中，总电阻等于各个电阻的和。

（）2. 并联电路中，总电阻的倒数等于各个电阻倒数的和。

（）3. 电路中电流的大小与电阻成反比。

（）## 三、简答题1. 什么是基尔霍夫电流定律（KCL）？请简述其内容。

2. 什么是基尔霍夫电压定律（KVL）？请简述其内容。

## 四、计算题1. 一个电路中包含三个电阻器，分别为R1=3Ω，R2=6Ω，R3=9Ω。

如果这三个电阻器串联，求电路的总电阻。

2. 假设上述电路两端的电压为24V，求通过R1的电流。

## 五、故障分析题在一个由四个电阻器组成的并联电路中，已知R1=2Ω，R2=4Ω，R3=6Ω，R4=8Ω。

如果电路中的电流表显示总电流为5A，而通过R1的电流表显示为1.5A，请分析可能的故障原因。

答案：### 一、选择题1. D2. B3. A### 二、判断题1. √2. √3. ×### 三、简答题1. 基尔霍夫电流定律（KCL）指出，在任何电路的节点上，流入节点的电流总和等于流出节点的电流总和。

2. 基尔霍夫电压定律（KVL）指出，在任何闭合电路中，沿着闭合路径的电压降总和等于电压升总和。

### 四、计算题1. 总电阻R_total = R1 + R2 + R3 = 3Ω + 6Ω + 9Ω = 18Ω2. 通过R1的电流I1 = V_total / R1 = 24V / 3Ω = 8A### 五、故障分析题可能的故障原因包括：- R2、R3或R4中的一个或多个发生断路。

中考物理总复习《欧姆定律—电路故障》专项测试题及答案一、选择题1．如图所示，在“练习使用滑动变阻器”的实验中，下列说法正确的是（）A．闭合开关前，将滑片调到最左端，可起到保护电路的作用B．闭合开关后，发现小灯泡不亮，此电路一定有故障C．闭合开关后，将滑片向左调，可观察到灯泡逐渐变亮，电流表示数逐渐变大D．闭合开关后，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变大2．如图所示的电路中，电源电压不变，闭合开关0短路，下列分析正确的是（）A．电压表示数接近电源电压B．移动滑动变阻器的滑片，灯泡亮度不变C．排除故障后，要使电流表示数变大，应向左移动滑动变阻器的滑片D．排除故障后，向右移动滑动变阻器的滑片，电压表与电流表的示数之比变大3．如图所示的电路中，电源电压保持不变。

闭合开关，两电表均有示数，一会儿后，两电表仍有示数，且其中一个电表示数变小，另一个电表示数不变，下列说法正确的是（）A．电路故障为定值电阻断路B．电路故障为滑动变阻器短路C．排除故障后，滑片向左移动，两表示数均变小D．排除故障后，滑片向左移动，整个电路的总电阻变大4．如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变亮D．排除故障后，滑片P向左移动，电流表和电压表示数均变小5．在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。

过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（）A．灯L可能短路B．灯L可能开路C．电阻R一定开路D．电阻R可能短路6．如图所示，电源电压6V，当开关闭合时，甲、乙两小灯泡都不发光，电路只有一处故障。

用电压表测得U ab=0，U ac=6V，U bd=6V，U cd=0，则（）A．甲灯灯丝断了B．乙灯灯丝断了C．滑动变阻器R被短接了D．滑动变阻器R断开了7．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。

九年级物理《电路故障分析》精选精练改错好初中物理电路故障分析与练习题⼀、串联电路中的故障分析：（以电路中两盏灯为例⼦）①闭合开关发现只有⼀盏灯亮。

故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。

例：如图当闭合开关时，L1亮，L2不亮。

电压表和电流表均有⽰数。

故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【变式1】如上图，当闭合开关时，L1不亮，L2亮。

电压表⽆⽰数，电流表有⽰数。

故障可能原因是（）A。

L1短路 B.L2短路C.L1断路 D.L2断路【变式2】如上图，当闭合开关时，L1不亮，L2亮。

可能存在的故障原因和两表⽰数的情况可能是( ) A.L1短路，电压表有⽰数，电流表⽆⽰数 B.L1短路，电压表⽆⽰数，电流表有⽰数C.L2短路，两表都⽆⽰数D.L2短路，两表都有⽰数②开始时两盏灯都亮，⼀段时间后发现两盏都不亮。

故障分析：既然所有灯都不亮了，说明电路中存在断路现象。

即此时电路是断路的。

常⽤判断⽅法：⽤电压表依次测试某段两端，有读数或者⽆读数，以此判断故障的原因。

电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。

电压表⽆读数：说明没有电流通过电压表，此时连接电压表的电路是断路的。

例：如图6所⽰的电路，开关S闭合时，发现L1、L2都不亮，⽤电压表逐段测量，结果是U ad=6v, U ab=0, U bc=0, U cd=6V, 该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：串联电路中如果有⼀盏灯亮，另外⼀盏灯不亮。

说明这个电路可能发⽣了短路现象，谁不亮谁短路。

串联电路中如果所有灯都不亮，说明电路可能中发⽣了断路现象。

⼆、并联电路中的故障分析：（以电路中两盏灯为例⼦）①闭合开关发现只有⼀盏灯亮。

故障分析：既然有⼀灯亮，说明这⼀灯亮的电路是通路的，那盏不亮的灯⼀定是断路。

（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所⽰电路中，电源电压不变，闭合开关S后，L1，L2都发光，⼀段时间后，其中⼀灯突然熄灭，⽽电流表电压表的⽰数都不变，产⽣这现象的原因是：（）A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。

初三物理中考电路故障专题练习初三第七讲：电路故障1.XXX在做功课时发现台灯不亮，经过检查发现书桌边的插座有问题。

他用测电笔检查后发现其中一个孔能使测电笔的氖管发光。

这可能是因为书桌边的插座与零线或火线断开了。

2.XXX家新装了一台3kW的空调机，试用了一会儿后家里突然停电，检查后发现熔丝断了。

这可能是因为电路中用电器的总功率过大，导致熔丝烧断。

3.XXX在开着空调的书房里复功课，当妈妈把电饭煲的插头插入插座时，家里的空气开关跳闸了。

这可能是因为电饭煲插头内部发生了短路，导致电路中电流过大，引起了跳闸。

4.在炎热的夏天，居民家里的空调、电扇都在使用，导致电路火灾时有发生。

调查发现，起火原因是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。

根据物理知识，超负荷是指电路中的电流过大，而导线发热引燃外面的绝缘皮的理论依据是电阻发热。

预防这种火灾发生的措施是要注意用电器的总功率，不要超过电路的承载能力。

5.在电学实验中，遇到断路时，常用电压表来检测。

某同学遇到了电路故障，用电压表进行测量，发现灯不亮，可能是开关接触不良、灯泡灯丝断了或电阻出现断路。

6.在图所示的电路中，当开关K闭合时，灯L1、L2均不亮。

某同学用一根导线去查找电路的故障。

他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。

由此可以判断灯L1断路。

3、根据图示电路，同学发现闭合开关后灯泡不亮，电流表无示数，电压表有示数。

可能的故障是断路或短路，具体是A、a、b间断路、C、e、f间断路或D、e、f短路。

4、在图示电路中，电源电压不变。

闭合开关K后，灯L1、L2都亮。

过了一段时间后，其中一盏灯突然变亮，电压表V1的示数变小，电压表V2的示数变大。

这一现象的原因可能是灯L1断路、灯L2短路。

5、根据图示电路，当开关K闭合时，整个电路不会发生短路，电流表示数不变化。

题组二：在并联电路中1、根据图示电路，电源电压为6V，闭合开关S后只有一只灯泡发光，电压表V的示数为6V。

电路训练专题一、电路故障问题例1 如图4所示，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此判断电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路例2如图5-2-4所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A.干路部分电线断了B.L1被短路了C.S1被短路了D.L1与灯座接触不良二、电路设计问题例3家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是（）例4为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的电路图是（）例5 楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

小明利用这两种开关设计了一个“聪明”的电路：白天灯不亮；晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图中的（）巩固练习1．如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或R上．现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）A．若灯L′亮，则灯L一定断路B．若灯L′不亮，则电阻R一定断路C．若灯L′亮，则灯L一定短路D．若灯L′不亮，则电阻R一定短路2．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。

下图中符合要求的电路图是（）3．图5（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯正常工作时的电压都是220V。

则图5（乙）所示电路中，与之对应的是（）4．如图所示，要使三盏灯并联，应采取的做法是（）A．连接bd B．连接adC．连接ab D．拆除bc5．如图所示，它是简化了的电冰箱内的电路图，图中M是压缩机用的电动机，L是冰箱内照明灯，则下列判断中不正确的是（）A.冰箱门打开时，S2断开，灯与电动机并联B.冰箱门打开时，S2闭合，灯与电动机并联C.冰箱门关上时，S2就自动断开D.冰箱内降到设定的温度时，开关S1就自动断开6．如图所示的电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，则它们的关系一定成立的是（）A、I1=I2=I3。

1、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有可能是（ ）A ．安培表已被烧坏，致使电路不通B ．安培表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．安培表被短路为电源电压，以下不可能的情况是：（）Ａ、电流表中断路，Ｌ１和Ｌ２都完好 Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好 Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好3、如图所示，S 闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：（ ）A ．电流表坏了或未接好。

B ．L 2的灯丝烧断或灯座与灯泡没接触。

C ．L 1和L 2的灯丝都被烧断。

D ．L 1的灯丝被烧断或没接好。

4、某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转幅度太大，电压表没有示数，那么有可能是（ ）A ．电压表已被烧坏，致使没有示数B ．电流表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．电压表被短路5. 按图示的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ）A.安培表坏了，电流无通路B.电源的正、负极接反了C.灯泡的灯丝断了，或连接电流表的两根接线碰线了D.电流表的量程选得不合适6．某同学连接了如下图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae=3V ,Uab=0,Ubd=0,Ude=3V 。

则此电路的故障可能是（ ）A. 开关S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路7．如下图所示的电路中，电源电压为6V ，当开关S 闭合后，只有一只灯泡发光，且电压表V 的示数为6V ，产生这一现象的原因可能是（ ）A. 灯L 1处短路B. 灯L 2处短路C. 灯L 1处断路D. 灯L 2处断路8．在图4所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。
