音响放大器实验报告音响放大器实验报告引言：音响放大器是音频系统中至关重要的一部分，它能够将低电平的音频信号放大，以便我们能够听到清晰、高质量的声音。
本实验旨在通过搭建一个简单的音响放大器电路，探究其工作原理以及对音频信号的放大效果。
一、实验材料和方法1. 材料：- 电源：直流电源供应器- 放大器芯片：TDA2030- 电容：1000μF、220μF、10μF- 电阻：10KΩ、100KΩ、1KΩ- 音频输入：手机或电脑等音频源- 音箱：连接放大器输出的扬声器2. 方法：- 按照电路图连接电路：将电源正极连接到芯片的正极引脚，负极连接到芯片的地引脚；将音频输入信号连接到芯片的输入引脚；将扬声器连接到芯片的输出引脚。
- 打开电源供应器，调节输出电压为12V。
- 播放音频源，观察放大器的放大效果。
二、实验结果经过搭建和连接电路后，我们成功地搭建了一个简单的音响放大器电路。
在实验过程中，我们使用了一首流行歌曲作为音频源。
1. 放大效果：通过观察和听觉感受，我们可以清晰地感受到音响放大器对音频信号的放大效果。
原本微弱的音频信号在经过放大器的放大后，变得更加清晰、高亢，并且能够更好地传达音乐的细节和情感。
2. 音质：在实验过程中，我们发现音响放大器对音质的影响是显著的。
经过放大器的放大后，音乐的低音和高音更加丰富，中音更加饱满，整个音域得到了更好的平衡。
音响放大器的存在使得音乐听起来更加立体、自然，给人一种身临其境的感觉。
3. 噪声：在实验过程中，我们也观察到了一些噪声的存在。
这些噪声可能来自于电源供应器、音频源以及电路本身。
为了减少噪声的影响，我们可以采取一些措施，如使用高质量的电源供应器、优化音频源的输出以及增加滤波电路等。
三、实验讨论音响放大器作为音频系统的重要组成部分，其放大效果和音质对整个音频系统的表现起着关键作用。
通过本次实验，我们深入了解了音响放大器的工作原理和对音频信号的放大效果。
1. 放大原理：音响放大器主要通过放大器芯片来实现对音频信号的放大。

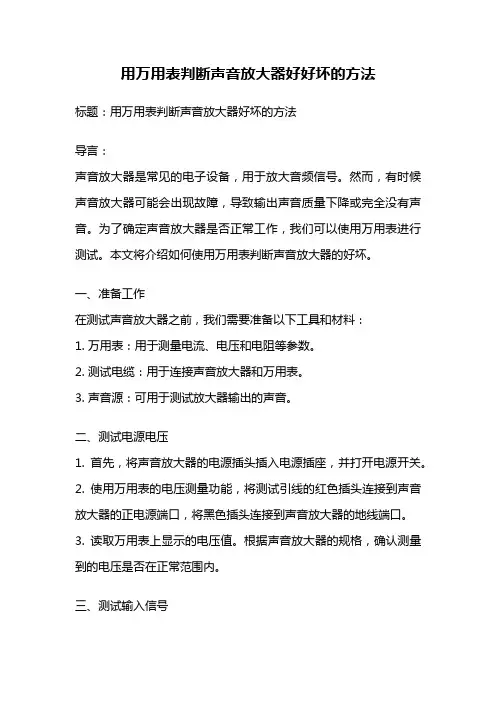

用万用表判断声音放大器好好坏的方法标题：用万用表判断声音放大器好坏的方法导言：声音放大器是常见的电子设备，用于放大音频信号。
然而，有时候声音放大器可能会出现故障，导致输出声音质量下降或完全没有声音。
为了确定声音放大器是否正常工作，我们可以使用万用表进行测试。
本文将介绍如何使用万用表判断声音放大器的好坏。
一、准备工作在测试声音放大器之前，我们需要准备以下工具和材料：1. 万用表：用于测量电流、电压和电阻等参数。
2. 测试电缆：用于连接声音放大器和万用表。
3. 声音源：可用于测试放大器输出的声音。
二、测试电源电压1. 首先，将声音放大器的电源插头插入电源插座，并打开电源开关。
2. 使用万用表的电压测量功能，将测试引线的红色插头连接到声音放大器的正电源端口，将黑色插头连接到声音放大器的地线端口。
3. 读取万用表上显示的电压值。
根据声音放大器的规格，确认测量到的电压是否在正常范围内。
三、测试输入信号1. 将声音源的输出插头连接到声音放大器的输入端口。
2. 使用万用表的电压测量功能，将测试引线的红色插头连接到声音放大器的输入端口，将黑色插头连接到声音放大器的地线端口。
3. 读取万用表上显示的电压值。
根据声音放大器的规格，确认测量到的电压是否与声音源的输出电压相匹配。
四、测试输出信号1. 将测试电缆的一端连接到声音放大器的输出端口，另一端连接到测试设备（如扬声器或耳机）的输入端口。
2. 使用万用表的电压测量功能，将测试引线的红色插头连接到测试设备的输入端口，将黑色插头连接到测试设备的地线端口。
3. 读取万用表上显示的电压值。
根据声音放大器的规格，确认测量到的电压是否在正常范围内。
4. 可以通过调节声音放大器的音量控制，观察万用表上显示的电压值是否相应变化。
五、测试电阻1. 使用万用表的电阻测量功能，将测试引线的红色插头连接到声音放大器的输出端口，将黑色插头连接到声音放大器的地线端口。
2. 读取万用表上显示的电阻值。
REPORTING2023 WORK SUMMARY音响放大器实验报告目 录CATALOGUE •实验目的•实验设备与材料•实验步骤与操作•实验结果与分析•实验总结与建议PART01实验目的0102了解音响放大器的基本原理放大器主要由输入级、电压放大级、功率放大级和输出级组成，各部分协同工作，实现对音频信号的放大和输出。
音响放大器的基本原理是利用电子元件将微弱的音频信号进行放大，然后推动扬声器发声。
学习音响放大器的设计和制作在设计和制作音响放大器时，需要考虑电路设计、元件选择、布局布线等因素，以确保放大器的性能和稳定性。
掌握音响放大器的性能测试方法音响放大器的性能测试主要包括频率响应、失真度、动态范围等指标的测量。
频率响应是指放大器在不同频率下的增益变化情况，失真度是指放大器对音频信号的畸变程度，动态范围是指放大器能够处理的最低信号和最高信号之间的范围。
通过这些性能指标的测试，可以全面评估音响放大器的性能和表现，为进一步优化和改进提供依据。
PART02实验设备与材料用于产生不同频率和幅度的正弦波信号，作为音频放大器的输入信号。
音频信号源信号发生器如LM386等，具有低噪声、高带宽、低失真等特点。
集成放大器芯片将放大后的音频信号进行功率放大，驱动扬声器发声。
功率输出级电路音频功率放大器模块电容、电阻、电感等电子元件电容用于滤波、耦合、去耦等，以改善音频信号质量。
电阻用于限制电流、调节音量等。
电感用于扼流圈、滤波等。
面包板用于搭建电路，便于连接和调试。
杜邦线用于连接各个电子元件的引脚。
面包板、杜邦线等搭建工具示波器、万用表等测量工具示波器用于观察信号波形，分析电路性能。
万用表用于测量电压、电流、电阻等参数，确保电路正常工作。
PART03实验步骤与操作准备所需元件电阻、电容、电感、二极管、晶体管等。
搭建电路按照电路图将各个元件连接起来，搭建音响放大器电路。
设计电路图根据音响放大器原理图，绘制详细的电路图。
要性能指标输出功率衡量一件器材对高、中、低各频段信号均匀再现的能力。
用图表的形式来展示音响器材的相对幅度和频率的函数关系。
本底噪声指由于设备硬件本身的原因而给输出信号中增添的多余信号。
灵敏度对放大器来说，一般指达到额定输出功率或电压时输入端所加信号的电压大小；音箱的灵敏度是指在经音箱输入端输入1W\1KHZ信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测试得的声压级。
总谐波失真加噪声(THD+N)THD+N是指由设备本身产生的失真谐波频率的总和，它是代表了输入信号与输出信号之间的吻合程度。
指由放大器所引入的一种输入信号的和及差的失真。
信噪比(SNR)表示信号与噪声电平的分贝差。
立体声分离度指设备的两个通道之间相互隔离、互不干扰的程度。
阻抗指设备输入信号的电压与电流的比值。
阻尼系数指放大器的额定负载(扬声器)阻抗与功率放大器实际阻抗的比值。
阻尼系数是放大器在信号消失后控制扬声器锥体运动的能力。
抖晃(Wow)指录音机或录音座转速的缓慢变化导致产生不稳定的畸形声音。
颤动(dither)指有意添加在音频信号上用于改善低电平下数字信号的解析力的少量噪声。
时基误差(jitter)指数字音响系统中用作同步的时钟自身在时间上的变化。
粉红噪声每个八度带有相同能量的随机噪声。
常用作测定音响或聆听环境的频谱的测试信号。
所有频率具有相同能量的随机噪声称为白噪声。
用来测试音箱的谐振和灵敏度的。
信噪比测量(S/N或SNR)“信号”测量一般采用的是指定输出电平的中频段正弦信号(通常为1kHz)，“指定电平”通常是指设备的最大标称或标准的工作电平。
“噪声”测量必须指定测两个测量的比值就是设备的信噪比。
如果测量仪器特性包括一个“相对dB”单位，其0dB基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。
利用这一特性，功放信噪比测量就变成如下简单的步骤：1. 建立指定的输出参考电平并正确接好输入端；2. 操作测量仪器，使这一电平成为0dB的基准值；3. 取消信号源。
音响放大器实验报告音响放大器实验报告一、引言音响放大器是音频信号放大的关键设备，用于将低电平的音频信号放大到适合扬声器的水平。
本实验旨在通过搭建一个简单的音响放大器电路并进行测试，了解放大器的工作原理和性能。
二、实验步骤1. 实验器材准备本实验所需器材包括：电源、信号发生器、示波器、电阻、电容、晶体管、扬声器等。
2. 搭建电路按照电路图搭建音响放大器电路，确保连接正确可靠。
3. 调试电路将电源接入电路，调节电源电压，确保电路工作在正常范围内。
通过示波器观察输出信号波形，调节信号发生器的频率和幅度，观察放大器对不同频率和幅度的信号的响应情况。
4. 测试性能使用示波器测量放大器的增益、频率响应和失真等性能指标。
通过改变输入信号的频率和幅度，观察输出信号的变化情况，并记录相关数据。
三、实验结果与分析1. 增益测试通过改变输入信号的幅度，测量输出信号的幅度变化情况，计算出放大器的增益。
根据实验数据绘制增益-频率曲线图，分析放大器在不同频率下的增益变化情况。
2. 频率响应测试通过改变输入信号的频率，测量输出信号的幅度变化情况，计算出放大器的频率响应。
根据实验数据绘制频率响应曲线图，分析放大器在不同频率下的响应情况。
3. 失真测试通过改变输入信号的幅度和频率，观察输出信号的波形变化情况，判断放大器是否存在失真现象。
使用示波器测量输出信号的失真程度，计算出失真率，并与理论值进行比较，分析放大器的失真情况。
四、实验结论通过本次实验，我们成功搭建了一个简单的音响放大器电路，并对其进行了测试。
根据实验结果分析，我们得出以下结论：1. 放大器在不同频率下的增益存在差异，频率响应不均匀。
2. 放大器对于低幅度的输入信号具有较高的增益，但在高幅度下可能出现失真。
3. 放大器的失真率与输入信号的频率和幅度有关，需要根据实际需求进行调整。
五、实验改进与展望本实验仅搭建了一个简单的音响放大器电路，未考虑到更复杂的电路结构和性能优化。
音响放大器主要技术指标及测试方法1.额定功率音响放大器输出失真度小于某一数值(如<5%)时的最大功率称为额定功率。
其表达式为式中，R L 为额定负载阻抗；V o(有效值)为R L 两端的最大不失真电压。
V o 常用来选定电源电压V CC测量P o 的条件如下：信号发生器的输出信号(音响放大器的输入信号)的频率fi=1kHz ，电压Vi=5mV ，音调控制器的两个电位器RP1、RP2置于中间位置，音量控制电位器置于最大值，用双踪示波器观测v i 及v o 的波形，失真度测量仪监测v o 的波形失真。
注意 在最大输出电压测量完成后应迅速减小V i ，否则会因测量时间太久而损坏功率放大器。
测量P o 的步骤是：功率放大器的输出端接额定负载电阻R L(代替扬声器)，逐渐增大输入电压V i ，直到v o 的波形刚好不出现削波失真(或<3%)，此时对应的输出电压为最大输出电压，由式(3-7-22)即可算出额定功率P o 。
2.音调控制特性输入信号v i (=100mV)从音调控制级输入端的耦合电容加入，输出信号v 0从输出端的耦合电容引出。
先测1kHz 处的电压L2oo R V P =occ 22V V ≥增益A v0(A v0=0dB)，再分别测低频特性和高频特性。
同样，测高频特性是将RP2的滑臂分别置于最左端和最右端，频率从1kHz至50kHz变化，记下对应的电压增益。
最后绘制音调控制特性曲线，并标注与f L1、fx、f L2、f0(1kHz)、f H1、f H x、f H2等频率对应的电压增益。
3.频率响应放大器的电压增益相对于中音频f o(1kHz)的电压增益下降3dB时对应低音频截止频率f L和高音频截止频率f H，称f L ~ f H 为放大器的频率响应。
测量条件同上，调节RP3使输出电压约为最大输出电压的50%。
测量步骤是：音响放大器的输入端接v i (等于5mV)，RP1和RP2置于最左端，使信号发生器的输出频率f i从20Hz至50kHz变化(保持v i=5mV不变)，测出负载电阻RL上对应的输出电压V o，用半对数坐标纸绘出频率响应曲线，并在曲线上标注f L与f H值。
1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。
配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。
（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。
功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。
额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。
应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。
通常规定的谐波失真指标有1%和10%。
由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为 ：2o o=LU P R （4-1-4） 式中L R 为等效负载的阻抗。
这样得到的输出功率，实际上为平均功率OAV P 。
当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。
谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。
最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。
额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。
通常最大输出功率是额定功率的2倍。
2LUom Pom R （4-1-5） 其中，Uom 为放大器的最大输出电压有效值。
功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。
图4-1-4 输出功率测试电路测量过程：由信号发生器输出一个0.755V(0DB)的1KHZ 正弦信号，送入功放的线路输入口；或由音频信号发生器输出一个0.35V(-67DB)的1KHZ 正弦信号，送入功放的话筒口，缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。
声频功率放大器基本参数测试方法旋钮设置：音量旋钮最小，ECHO最小，其余置中。
各声场处理关闭，静音取消。
额定条件：功放机电源为额定（AC 220V），输入信号为额定源电动势（500MV/1KH Z 600Ω）。
输出负载为额定负载8Ω，输出功率为额定功率（技定）。
(MIC的额定源电动势为50MV/1KHZ，600Ω。
)正常工作条件：将放大器置于额定条件下，把输入信号(额定源电动势)衰减10DB。
1.静太中点电压测量：在通电情况下不接输入和输出，用数字万用表直流200MV检测输出对地电压值。
2.最大噪声电平（MV）：输入0信号，音量至最大，输出接额定负载8Ω，用毫伏表测输出电平。
3.信号比（DB）：额定条件下将输入信号降为0V（接短接插），用毫伏表测试输出电平与额定输出电平之差（可直接读出DB值）。
4.增益差（DB）：正常工作条件下，调音量电位器从最大odB计调至最小—46dB。
此过程中毫伏表L/R的最大差值（dB）。
5.输出功率（W/V）：额定条件下L/R输入500MV/1KHZ同相信号，主声道输出失真为1%时输出功率为主声道功率。
中置输出失真1%之功率为中置功率。
R/L输入500MV/1KHZ反相信号（模拟），或AC-3直接输入500MV/1KHZ同相信号，环绕输出失真1%之功率为环绕功率。
6.分离度（DB）：L或R输入500MV/1KHZ信号，示波器最大不失真输出。
再把L或R输入信号去掉，接上10KΩ对地电阻，从毫伏表读出L/R的差值。
7.频响：放大器置正常工作条件下，再把信号限至10K，16K，100HZ，40HZ时，看输出与1KHZ时之差值dB，中置环绕依据技术要求而定。
8.音调范围：正常工作条件下，输出2.5V再把信号频率限至100HZ，10KHZ调整BASS/TREBLE电位器，从毫伏表上看其最大提升和衰减值（与旋钮中点值相比）。
（数码调节类似）9.灵敏度：音量开至最大，输入信号1KHZ，幅度由小到大至示波器最大不失真输出止，再用毫伏表测输入信号的幅度。
功放电路性能指标及测试方法(共4页)-本页仅作为预览文档封面，使用时请删除本页-1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。
配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。
（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。
功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。
额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。
应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。
通常规定的谐波失真指标有1%和10%。
由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为 ：2o o =LU P R （4-1-4）式中L R 为等效负载的阻抗。
这样得到的输出功率，实际上为平均功率OAV P 。
当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。
谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。
最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。
额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。
通常最大输出功率是额定功率的2倍。
2LUom Pom R （4-1-5）其中，Uom 为放大器的最大输出电压有效值。
功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。
图4-1-4 输出功率测试电路测量过程：由信号发生器输出一个(0DB)的1KHZ 正弦信号，送入功放的线路输入口；或由音频信号发生器输出一个(-67DB)的1KHZ 正弦信号，送入功放的话筒口，缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。
音响功放板测试项目技术方法要测试的项目有不失真输出功率、频率响应、信噪比、失真度、最大哼声和噪、输入灵敏度等指标。
下面是店铺为大家分享音响功放板测试项目技术方法，欢迎大家阅读浏览。
要测试的项目：1、不失真输出功率2、频率响应3、信噪比4、失真度5、最大哼声和噪音6、输入灵敏度测试所需仪器：失真测试仪、双通道示波器、信号发生器、双通道交流毫伏表、负载电阻四欧姆、负载电阻八欧姆、负载电阻六欧姆(若没有特别说明BTL电路接负载八欧姆)仪器的连接：A、负载电阻与放大器输出端连接;B、失真测试仪、双通道示波器、双通道交流毫伏表与负载电阻并联仪器正确接线图：测试方法及步骤：一、不失真功率测试：额定输出功率：输入1KHz、500mV的正弦波信号源，(负载电阻阻值为4欧姆;若没有特别说明，BTL电路接负载电阻8欧姆)。
调节主音量电位器开到最大输出状态(THD=10%，失真仪显示)，读取交流毫伏表数值，根据P=U2/R，计算出额定输出功率。
(注：测试功率时要求各通道单独测试)二、频率响应：通道频率响应：a: 输入1KHz、500mV的正弦波信号源，让放大器工作在输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态;b: 调节信号发生器，使频率以1KHz为基准向低端衰减，同时监测毫伏表，当电平值衰减到-3 dB时，记下低端频率值;c: 调节信号发生器，使频率以1KHz为基准向高端提升，同时监测毫伏表，当电平值衰减到-3 dB时，记下高端频率值;d: b、c项的.频率值即为卫星箱通道的频率响应。
三、信噪比：信噪比：a: 输入1KHz、500mV的正弦波信号源，调节主音量电位器使输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态下，记下此时的电平对数值A。
b: 去掉信号源。
c: 选择双针毫伏表的适当量程，读取电平对数值B，然后计算A、B电平差值即为卫星箱信噪比。
功放的指标参数、可靠性测试一、目的：使各单位有统一的测试要求与规范，并确保功放产品可靠性和研发设计品质。
二、参数测试：1、功率测试：1）一般情况下，必须做4Ω和2Ω负载和BTL/4Ω负载功率测试；标准电源电压（230V 或115V），用1KHz和100Hz（SUB）信号，多通道时，必须所有声道调至同时满功率。
（A）有效功率（Prms）：为刚有一点切波时测得（一般在THD0.1%、1%、10%三个条件下测试其输出功率）。
（B）最大功率（Pmax）：在标准负载下，把信号加到使输出切成方波，直至功率不再增加时测其输出的功率。
（C）峰值功率（Pp-p）：用示波器测出最大切波峰值电压，再平方即是.2）注意事项：电源线要够粗，接线要紧，防止烧坏端子台。
2、输入灵敏度：1）一般情况下，在4Ω负载，标称功率下测（规格标示多少瓦，就用多少瓦为标准），测其输入信号强度，单位mv；音量置最大、最小时各测一遍（所有BOOST置最小，CROSSOVER置最大,或在FLAT状态下测试）。
2）有高输入时，其信号源内阻必须≤4Ω，即信号发生器要经过功放机再输入到被测机器进行测试。
3、输入阻抗：1）交流阻抗；音量旋钮调最大，测试信号发生器输入到功放时的电平和拔出功放时电平，以电压差和信号发生器阻抗（600Ω）算出功放输入阻抗。
2）直流阻抗，用万用表在静态下测得。
4、整机增益：在4Ω负载标称功率下，功放输出电平dB数减去输入信号电平dB数即可。
5、失真度：一般情况下，在4Ω、2Ω和BTL 4Ω负载下，在标称功率和1W时各测一遍，频率1KHz和100Hz（SUB），要确保电源电压为13.8V。
加计权滤波器LPF 80KHz，A级机THD≤0.1%，B级机THD≤0.5%，C级机THD≤1%，无特殊要求下一般应达到A级机标准，另D类或T类功放≤3%即可。
音响功放测试方法Audio Amplifier Test Method說明:1.测试交流电源(Test AC Power Supply):A.中国(China): AC 220V+/- 2% 50Hz+/-2%。
B.美国(United States of America): AC120V+/- 2% 60Hz+/-2%。
C.英国(Britain): AC 240V+/- 2% 50Hz+/-2%。
D.欧洲(Europe): AC 230V+/- 2% 50Hz+/-2%。
E.日本(Japan): AC 100V+/- 2% 60Hz+/-2%。
F.墨西哥(Mexico): AC 127V+/-2% 60Hz+/-2%。
2.测试温度条件(Test Temperature Conditions): 25℃+/- 2℃。
3.测试以右声道为准(Standard Test Use Right Channel)。
4.信号由AUX插座输入(Signal From AUX Jack Input)。
5.测试以音量最大，音调和平衡在中央位置(电子音调在正常状态)。
(Test Volume Setup Max，Equalizer And Balance Setup Center)。
6.标准輸出(Standard Output):A.输入1 KHz频率信号(Input 1 KHz Frequency Signal)。
B.左右声道输入信号测试右声道(L & R Input Signal Test Use R Channel)。
C.额定输出功率満(Rating Output Power Full)10 W，标准输出定为1 W。
(Rating Output Power Full 10 W，Standard Output Setup1 W)。
D.额定输出功率1 W到10 W，标准输出定为500 mW。
(Rating Output Power 1 W To 10 W，Standard Output Setup500 mW)。
音响功放测试方法精品概要：音响功放是音频系统中的核心部件，其性能和质量对整个音响系统的表现起着至关重要的作用。
通过科学的测试方法可以全面评估音响功放的性能，并为用户提供准确的参考数据。
测试环境：1.测试仪器：音频信号发生器、功率计、频谱分析仪、示波器等。
2.测试设备：音响功放、音频输入设备（如CD播放器）、音频输出设备（如扬声器）等。
3.测试音频信号：可以使用固定频率的正弦波、白噪声、音乐等多种类型的信号进行测试。
测试项目：1.频率响应：通过连续输出不同频率的正弦波信号，并使用频谱分析仪检测功放的输出信号，在不同频率下绘制出功放的频率响应曲线。
频率响应的平坦度越高，功放的性能越好。
2.失真率：使用音频信号发生器输出固定频率和幅度的正弦波信号作为输入信号，将功放的输出信号与输入信号进行比较，并计算失真率。
失真率越低，功放的音质越好。
3.信噪比：在输入信号为静音状态下，测量功放的输出信号，计算信噪比。
信噪比越高，功放的静音表现能力越好。
4.幅度线性：用音频信号发生器以不同幅度输出正弦波信号，并测量功放的输出信号幅度，绘制幅度线性曲线。
幅度线性越好，功放的音质表现能力越好。
5.功率输出：使用功率计测量功放连续输出稳定信号时的输出功率，包括最大功率和额定功率。
功率输出越大，功放的驱动能力越强。
6.耐受性测试：对功放进行连续高功率输出测试，检测功放在高负载状态下的温度变化和稳定性。
耐受性越好，功放的可靠性越高。
测试步骤：1.准备测试环境，将音频信号发生器连接到功放的输入端，将功率计、频谱分析仪等设备连接到功放的输出端。
2.设置音频信号发生器的初始参数，如频率、幅度等。
3.开始测试，按照上述测试项目逐一进行测试，记录测试数据。
4.根据测试数据进行分析和评估，综合考虑功放在不同测试项目上的表现，给出最终的评价。
注意事项：1.测试时要注意保持测试环境的静音状态，避免外界噪音干扰测试结果。
2.测试时要注意功放和测试仪器的工作状态和参数设置，并校准设备以保证测试数据的准确性。
放大器的性能指标及测量方法1、放大器的性能指标 （1）静态工作点放大器的静态工作点是U BE 、I B 、I C 、U CE 。
一般只测量U BE 、I C 、U CE 三个参数。
（2）电压放大倍数 放大器的电压放大倍数ioV V V A （3）输入电阻 （4）输出电阻 （5）最大动态范围 （6）通频带2、放大器性能指标的测试方法 以单管共射放大器电路说明。
（1）放大器静态工作点的调试与测量 ①静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。
静态工作点是否合适，对放大器的性能和输出波形都有很大影响。
如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2（a ）所示；如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2（b ）所示。
这些情况都不符合不失图2-1单管共射放大器电路真放大的要求。
所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压u i，检查输出电压u O的大小和波形是否满足要求。
如不满足，则应调节静态工作点的位置。
（a）（b）图2-2 静态工作点对u O波形失真的影响改变电路参数U CC、R C、R B（R B1、R B2）都会引起静态工作点的变化，如图2－3所示。
但通常多采用调节偏置电阻R B2的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
图2－3 电路参数对静态工作点的影响最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
②静态工作点的测量测量放大器的静态工作点，应在输入信号u i＝0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C以及各电极对地的电位U B、U C和U E。
音频放大电路的性能评估和指标音频放大电路是现代音频系统中不可或缺的组成部分，其性能的评估和指标的确定对于提供高质量音频输出至关重要。
本文将探讨音频放大电路的性能评估和指标，并探讨如何衡量和优化这些指标。
在评估音频放大电路的性能时，有几个主要的指标需要考虑：频率响应、失真、信噪比、动态范围和输出功率。
首先，频率响应被用来描述音频放大电路对频率的响应能力。
良好的音频放大电路应该能够实现平坦的频率响应，在整个听觉范围内都能保持相同的增益。
频率响应通常以分贝（dB）为单位来表示，频率响应图可以帮助我们直观地了解电路在不同频率下的响应情况。
失真是音频放大电路性能的另一个重要指标。
失真是指电路输出信号与输入信号之间的差异。
常见的失真类型有谐波失真、交叉失真和互调失真等。
谐波失真是最常见的失真类型，它是指电路输出信号中包含比输入信号频率高的倍数频率成分。
良好的音频放大电路应该尽量减少各种失真，并保持尽可能高的信号还原度。
信噪比是衡量音频放大电路噪声性能的指标。
信噪比是指输出信号与输入信号之比中的信号部分与噪声部分之比。
较高的信噪比意味着较少的噪音干扰，可以提供更清晰和真实的音频输出。
动态范围是指音频放大电路能够处理的最大信号幅度范围。
动态范围决定了音频系统可以提供的音频信号的最大幅度，以及在最大幅度下是否有明显的失真。
较高的动态范围意味着较大的可用音频范围和更好的音频细节还原。
输出功率是指音频放大电路能够输出的最大功率。
较高的输出功率意味着音频放大电路可以为音频系统提供更大的音量和更强的驱动能力。
输出功率通常以瓦特（W）为单位来表示。
除了上述几个主要的指标外，还有一些次要的指标也值得考虑。
其中，输入阻抗和输出阻抗是两个重要的指标。
输入阻抗是指音频放大电路对输入信号源的阻力，较高的输入阻抗可以最大限度地减小信号源的输出干扰。
输出阻抗是指音频放大电路对输出负载的阻力，较低的输出阻抗可以保证输出信号的稳定性和一致性。
