电梯模拟考试题及答案一、选择题(每题2分,共20分)1. 电梯的额定载重量是指:A. 电梯的最大载重量B. 电梯的标准载重量C. 电梯的最小载重量D. 电梯的平均载重量答案:B2. 电梯运行中遇到紧急情况,乘客应该:A. 强行打开电梯门B. 按下紧急呼叫按钮C. 尝试自行修理电梯D. 等待电梯自然停止答案:B3. 电梯的维护周期通常为:A. 每月一次B. 每季度一次C. 每半年一次D. 每年一次答案:B4. 电梯的安全装置包括以下哪项?A. 限速器B. 电梯门C. 电梯按钮D. 电梯轿厢答案:A5. 电梯的运行速度通常由什么决定?A. 电梯的载重量B. 电梯的楼层高度C. 电梯的控制系统D. 电梯的电机功率答案:C6. 电梯的紧急制动系统的作用是:A. 使电梯快速上升B. 使电梯快速下降C. 使电梯停止运行D. 使电梯缓慢运行答案:C7. 电梯的轿厢内应配备哪些设备?A. 空调B. 电视C. 紧急呼叫按钮D. 音响答案:C8. 电梯的运行状态可以通过以下哪种方式监控?A. 手机B. 监控摄像头C. 电梯控制系统D. 电梯操作员答案:C9. 电梯的年检周期是多久?A. 1年B. 2年C. 3年D. 4年答案:A10. 电梯在运行中突然停电,乘客应该:A. 尝试自行打开电梯门B. 等待电力恢复C. 按下紧急呼叫按钮D. 尝试自行修理电梯答案:C二、判断题(每题1分,共10分)1. 电梯在运行中可以随意按动楼层按钮。
(错误)2. 电梯的紧急制动系统可以在任何情况下使用。
(错误)3. 电梯的维护工作应由专业人员进行。
(正确)4. 电梯的额定速度是指电梯的最大运行速度。
(正确)5. 电梯的轿厢内可以吸烟。
(错误)6. 电梯的紧急呼叫按钮在任何情况下都可以使用。
(正确)7. 电梯的年检是为了保证电梯的安全运行。
(正确)8. 电梯的运行速度与楼层高度成正比。
(错误)9. 电梯在运行中可以超载。
(错误)10. 电梯的维护周期可以根据实际情况调整。
电梯考试全部模拟试题一、选择题1. 电梯在运行中如果出现异常情况,以下哪种做法是错误的?A. 冷静保持,按下报警按钮B. 尽量不要乱推按钮,等待维修人员到场C. 尝试用手机联系物业或紧急救援电话D. 自行打开电梯门并尝试爬出2. 如果电梯内有老人、孩子或残疾人需要救援,以下做法正确的是?A. 尽量不触碰电梯的任何按钮,等待救援人员前来B. 安抚被困人员的情绪,保持耐心C. 用手机向外求助,让外界人员尽快发现并救援D. 把事态升级到物业或消防部门,等待专业救援3. 电梯在使用过程中如果发生突发停电,以下做法正确的是?A. 安静等待,不要慌乱B. 拨打维修电话请求救援C. 打开电梯门,自行爬出D. 用手电筒或手机提供光源,保持通风通畅并示意外界4. 电梯内发生人员受困情况,以下哪种情况下应该主动报警求助?A. 一时开关失灵或被卡住,导致电梯无法正常使用B. 电梯门关闭时夹住了乘客的手臂C. 电梯突然呈现下坠或异响等异常情况D. 乘客在电梯内感到不适或有他残疾需求5. 电梯在使用中如果发生异常抖动或异响,以下做法正确的是?A. 尽快按下紧急停止按钮并报警B. 尽量不要挪动位置,保持平衡C. 大声呼救,让其他人员听到并及时求助D. 用手机录音或录像,记录异常情况以备维权6. 乘坐电梯时,以下哪些行为是不文明的?A. 大声喧哗或辱骂维修人员B. 随地吐痰或乱扔垃圾C. 不按规定使用电梯按钮D. 运动员或体味十足的人员在电梯内不遵守礼仪7. 在下列情况下,什么是电梯最安全的方式?A. 电梯门打开时有异物挡在电梯门缝B. 电梯卡滞在楼层门之间,无法正常开合C. 电梯发生突然断电,暂时无法使用D. 电梯在运行中突然停止,无法开门8. 乘客乘坐电梯时,以下哪些行为是违规的?A. 乱按楼层按钮,随意变换运行路线B. 乘客将手插入电梯门缝内C. 乱踩电梯内触角或地板D. 在电梯内吸烟或靠近明火9. 如果乘坐电梯时遇到火灾或烟雾,以下做法不正确的是?A. 首先用湿毛巾捂鼻子,保持低头,尽量避免吸入烟雾B. 直接打开电梯门逃生C. 小心避开火源,尽量维持冷静D. 尝试用湿布堵住电梯门缝,防止烟雾外溢10. 在电梯内发生紧急情况时,以下哪种行为最为明智?A. 乘客尽可能沉着冷静,等待突破口出现B. 乘客自力救生,尽快爬出电梯C. 乘客大声喊叫或挥舞手臂,示意外界D. 乘客与他人团结一致,共同制定应对计划二、简答题1. 请列举电梯中常见的安全隐患以及有效应对方法。
电梯考试题库模拟考试一、选择题(每题2分,共20分)1. 电梯的额定速度是指:A. 电梯的最大运行速度B. 电梯的最小运行速度C. 电梯在正常工作条件下的平均速度D. 电梯在紧急情况下的运行速度2. 电梯的载重量是指:A. 电梯的最大载重量B. 电梯的最小载重量C. 电梯在正常工作条件下的平均载重量D. 电梯在紧急情况下的载重量3. 下列哪项不是电梯安全装置的一部分?A. 限速器B. 安全钳C. 缓冲器D. 电梯门4. 电梯的控制方式主要有:A. 手动控制B. 自动控制C. 遥控控制D. 所有选项都是5. 电梯的轿厢和对重之间的平衡是通过什么实现的?A. 电梯的载重B. 电梯的控制系统C. 电梯的平衡系统D. 电梯的驱动系统二、判断题(每题1分,共10分)6. 电梯在运行过程中,乘客可以随意打开电梯门。
()7. 电梯的紧急制动系统可以在任何情况下使用。
()8. 电梯的维护和检查应该由专业人员进行。
()9. 电梯在发生故障时,乘客应该保持冷静,等待救援。
()10. 电梯的运行记录不需要定期检查和更新。
()三、简答题(每题5分,共30分)11. 请简述电梯的工作原理。
12. 电梯的紧急制动系统是如何工作的?13. 电梯的日常维护包括哪些内容?14. 电梯发生故障时,乘客应采取哪些措施?四、计算题(每题5分,共10分)15. 假设一部电梯的额定速度为1.75米/秒,从1楼到10楼需要多长时间?(假设电梯从静止开始,不考虑加速和减速时间)解:________________________16. 如果电梯的额定载重量为1000千克,每层楼的高度为3米,电梯从1楼到10楼需要消耗多少能量?(假设电梯的效率为80%)解:________________________五、案例分析题(每题15分,共30分)17. 某电梯在运行过程中突然停止,并且无法重新启动。
请分析可能的原因,并提出相应的解决方案。
18. 假设你是一名电梯维修工,接到报告称一部电梯在运行过程中有异常声音。
施工电梯模拟考试题及答案一、选择题(每题2分,共20分)1. 施工电梯在运行过程中,以下哪项操作是正确的?A. 随意打开电梯门B. 电梯运行中进行维修C. 电梯运行中不得超载D. 电梯运行中可以随意移动货物2. 施工电梯的额定载重量是指:A. 电梯的最大载重量B. 电梯在安全运行条件下的最大载重量C. 电梯在非正常运行条件下的最大载重量D. 电梯在任何情况下的最大载重量3. 施工电梯在什么情况下需要进行紧急制动?A. 电梯超载B. 电梯运行中突然停电C. 电梯运行中出现异常声音D. 所有上述情况4. 施工电梯的维护保养应该由以下哪类人员进行?A. 电梯操作员B. 专业维修人员C. 施工现场的普通工人D. 任何有电梯操作经验的人员5. 施工电梯在运行前,操作员需要检查以下哪些项目?A. 电梯门是否正常关闭B. 电梯内是否有异常物品C. 电梯运行指示灯是否正常工作D. 所有上述项目6. 施工电梯在什么情况下需要进行定期检查?A. 每次使用前B. 每月至少一次C. 每季度至少一次D. 每年至少一次7. 施工电梯操作员在操作电梯时,以下哪项行为是正确的?A. 操作员可以边操作电梯边打电话B. 操作员在操作电梯时可以离开控制台C. 操作员需要集中注意力,不得分心D. 操作员可以边操作电梯边与他人交谈8. 施工电梯在什么情况下需要立即停止使用?A. 电梯出现故障B. 电梯超载C. 电梯运行中突然停电D. 所有上述情况9. 施工电梯的紧急制动按钮应该设置在什么位置?A. 电梯内部的显眼位置B. 电梯外部的显眼位置C. 电梯控制台的隐蔽位置D. 电梯顶部10. 施工电梯在运行过程中,以下哪项操作是错误的?A. 按照规定的操作程序操作电梯B. 确保电梯内人员和货物的平衡C. 电梯运行中可以随意打开电梯门D. 电梯运行中不得超载答案:1. C2. B3. D4. B5. D6. C7. C8. D9. A 10. C二、判断题(每题1分,共10分)1. 施工电梯在运行过程中,操作员可以随时离开控制台。
电梯模拟考试试题一、单项选择题(每题2分,共20分)1. 电梯的额定速度是指电梯在额定载重量下,以稳定速度运行时的速度,单位是()。
A. 米/秒B. 千米/小时C. 米/小时D. 千米/秒2. 电梯的紧急操作装置包括()。
A. 紧急停止开关B. 手动释放装置C. 紧急照明D. 所有选项3. 电梯的平衡系数是指()。
A. 对重侧的重量与轿厢侧的重量之比B. 轿厢侧的重量与对重侧的重量之比C. 对重侧的重量与电梯载重量之比D. 电梯载重量与对重侧的重量之比4. 电梯的层门在关闭状态下,其间隙不得超过()。
A. 6毫米B. 10毫米C. 12毫米D. 15毫米5. 电梯的制动器应能在断电情况下()。
A. 自动释放B. 保持制动状态C. 无法判断D. 立即释放6. 电梯的限速器的作用是()。
A. 控制电梯速度B. 限制电梯速度C. 测量电梯速度D. 以上都不是7. 电梯的导轨应垂直于()。
A. 电梯井道B. 电梯门C. 电梯轿厢D. 电梯底坑8. 电梯的超载保护装置应在电梯超载时()。
A. 立即停止运行B. 缓慢下降C. 无法判断D. 继续运行9. 电梯的缓冲器应安装在()。
A. 电梯井道顶部B. 电梯井道底部C. 电梯轿厢顶部D. 电梯轿厢底部10. 电梯的紧急报警装置应能()。
A. 仅在电梯内使用B. 仅在电梯外使用C. 在电梯内外均可使用D. 无法判断二、多项选择题(每题3分,共15分)1. 电梯的定期检验应包括以下哪些内容()。
A. 电梯的安全性能B. 电梯的运行状况C. 电梯的维护记录D. 电梯的故障记录2. 电梯的维护保养应包括以下哪些项目()。
A. 清洁电梯轿厢B. 检查电梯的电气系统C. 检查电梯的机械系统D. 检查电梯的控制系统3. 电梯的安全保护装置包括()。
A. 限速器B. 缓冲器C. 超载保护装置D. 紧急操作装置4. 电梯的运行记录应包括()。
A. 电梯的运行时间B. 电梯的运行次数C. 电梯的故障次数D. 电梯的维护保养记录5. 电梯的紧急救援操作应遵循()。
电梯模拟考试试题大全及答案一、选择题1. 电梯的额定速度是指:A. 电梯运行的最高速度B. 电梯运行的最低速度C. 电梯在额定载重量下的最高速度D. 电梯在空载情况下的最高速度答案:C2. 电梯的额定载重量是指:A. 电梯的最大载重量B. 电梯的最小载重量C. 电梯在正常使用时的载重量D. 电梯在特殊条件下的载重量答案:C3. 电梯轿厢内紧急报警装置的作用是:A. 用于电梯运行中的正常通讯B. 用于电梯故障时的紧急求救C. 用于电梯维修时的通讯D. 用于电梯日常维护的记录答案:B4. 电梯的“五方通话”是指:A. 电梯与控制室、机房、轿厢、井道、底坑的通话B. 电梯与控制室、轿厢、井道、底坑、顶层的通话C. 电梯与控制室、轿厢、井道、底坑、底层的通话D. 电梯与控制室、机房、轿厢、井道、底层的通话答案:D5. 电梯的“安全钳”的作用是:A. 用于电梯超速时的紧急制动B. 用于电梯超载时的报警C. 用于电梯正常运行时的稳定D. 用于电梯故障时的维修答案:A二、判断题1. 电梯在运行过程中,乘客可以随意打开电梯门。
(错误)2. 电梯的维护保养应由具有相应资质的专业人员进行。
(正确)3. 电梯在停电时,乘客可以自行爬出电梯轿厢。
(错误)4. 电梯的紧急制动系统只有在电梯超速时才会启动。
(正确)5. 电梯的运行速度可以通过乘客的意愿来调节。
(错误)三、简答题1. 简述电梯的工作原理。
答案:电梯的工作原理是通过电机驱动曳引机,通过钢丝绳带动轿厢和对重在电梯井道内上下移动。
电梯的控制系统根据乘客的呼叫信号,控制电梯的启动、运行和停止。
2. 电梯出现故障时,乘客应采取哪些措施?答案:电梯出现故障时,乘客应立即按下紧急报警按钮,并通过五方通话系统与控制室取得联系,等待专业人员救援。
切勿尝试自行打开电梯门或爬出轿厢。
四、案例分析题某高层建筑的电梯在运行过程中突然停止,轿厢内乘客感到恐慌。
请分析可能的原因,并提出相应的处理措施。
施工电梯模拟考试试题及答案一、选择题(每题2分,共20分)1. 施工电梯的最大载重量通常不超过多少?A. 500kgB. 1000kgC. 1500kgD. 2000kg答案:B2. 施工电梯的运行速度一般为多少?A. 15m/minB. 30m/minC. 45m/minD. 60m/min答案:B3. 施工电梯在运行中遇到紧急情况,应立即采取什么措施?A. 继续运行B. 立即停止C. 快速下降D. 快速上升答案:B4. 施工电梯的维护周期一般为多久?A. 1个月B. 3个月C. 6个月D. 12个月答案:C5. 施工电梯的安装和拆卸需要什么资格的人员进行?A. 普通工人B. 专业技术人员C. 安全员D. 项目经理答案:B6. 施工电梯在什么情况下需要立即停止使用?A. 遇到大风天气B. 遇到雨天C. 遇到雪天D. 所有情况答案:A7. 施工电梯在运行中,乘客需要遵守哪些规定?A. 可以随意移动B. 必须系安全带C. 可以携带危险物品D. 必须站立在电梯内答案:B8. 施工电梯的额定载重量是指什么?A. 电梯自重B. 电梯最大载重量C. 电梯平均载重量D. 电梯最小载重量答案:B9. 施工电梯的运行高度一般不超过多少?A. 10层B. 20层C. 30层D. 40层答案:C10. 施工电梯的运行记录需要保存多久?A. 1个月B. 3个月C. 6个月D. 1年答案:D二、判断题(每题1分,共10分)1. 施工电梯在运行中可以超载使用。
(×)2. 施工电梯的维护工作可以由非专业人员完成。
(×)3. 施工电梯在遇到紧急情况时,应立即按下紧急停止按钮。
(√)4. 施工电梯的运行记录不需要保存。
(×)5. 施工电梯的安装和拆卸不需要专业人员。
(×)6. 施工电梯在大风天气下可以正常运行。
(×)7. 施工电梯的乘客在电梯内可以随意移动。
(×)8. 施工电梯的额定载重量是指电梯自重。
[考试]电梯专业模拟试题电梯专业模拟试题电梯专业单选择题:1、液压电梯速度不大于(1.0)m/s;2、集中排列多台电梯,由计算机选择最佳运行控制方式的电梯是采用(群控)控制;3、(电力拖动)系统有电机、供电、速度反馈及调速装置等组成;4、曳引摩擦力(过小),导致曳引绳与轮之间打滑,轿厢失控,易出现危险;5、曳引绳复绕的目的是使曳引绳对曳引轮的包角(增大);6、乘客电梯使用量最大,具节能、效率高、驱动控制设备体积小和重量轻等优点的是(变频变压VVVF)调速系统;7、电磁制动器是通电(松闸),断电(抱闸);8、制动器制动时,侧闸瓦应紧密,均匀贴合在制动轮的工作面,松闸时应同步离开,四角间歇平均两侧不大于(0.7)mm;9、曳引轮采用耐磨的(球墨铸铁)材质; 10、曳引轮的节圆直径与曳引绳的公称直径比小于(40);11、钢丝绳型号为:8X19S+NF-13,此绳共用(152)根钢丝;12、曳引的公称直径不小于(8)毫米; 13、电梯的曳引绳最小应有(2)根; 14、对于用三根以上的钢丝绳的曳引驱动电梯,其静载安全系数不小于(12);15、绳头组合的拉伸强度不低于钢丝绳的拉伸强度的(80)%;16、曳引绳的张力与平均值差不应大于(5)%; 17、电梯在井道导轨支架之间的间距不应大于(2,5)m;18、在计算电梯承载人数时,按平均质量为(75)Kg计算;19、空载轿厢重量比对重重量(轻); 20、层门锁钩、锁臂及动接点动作应灵活可靠,在电气锁闭动作前,锁紧元件的最小长度至少为(7)mm; 21、包角(越大),曳引力越大;22、电梯驱动主机中,(直流电机)其调速性能好,启动转矩大,常使用在高速电梯;23、扶手电梯不能滞后梯级,其差值不能大于(2)%;24、扶手带中心线与障碍物间的距离小于(0.5)m时,应设置三角警示标志“小心碰头”;25、长期不使用的曳引式电梯应将其轿厢停在(顶层);26、(交流单速感应电动机)由于其特性,仅适用速度不大于0.3m/s的杂物电梯;27、电梯制动器在轿厢载荷达到额定载荷的(1.25倍)并以额定速度向下运行时,制动器应能动作使曳引机停止运转;28、当电梯消防开关接通后,电梯应立即返回(基站);29、下列哪种电梯不能运送人员(杂货电梯); 30、控制方式为(信号)控制的电梯需要用司机进行操作;32、曳引机中的制动器安装于(高速轴上); 33、对于用二根钢丝绳的曳引驱动电梯,其静载安全系数不小于(16);34、导向轮的节圆直径与钢丝绳直径之比不小于(40)倍;35、常用的电梯驱动方式为(曳引驱动); 36、制动器电磁铁通电时,制动器处于(松开《开闸》)状态;37、电梯的厅(层)、轿门高度不的小于(2)M; 38、电梯的轿厢内部高度不得小于(2)M; 39、钢丝绳公称直径为10mm,则当该绳磨损至直径不小于(9.3)mm时应报废;40、限速器钢丝绳(除杂货电梯除外)的公称直径不小于(6)毫米;41、轿厢的轿顶应能支撑(2)人的重量,并且有适合的站立面积;42、为防止轿顶工作人员发生意外,当轿顶外侧边缘与井道壁的距离大于(0.3)M时应设置防护栏;43、轿厢进入检修运行,其速度不应大于(0.63)m/s,44、电梯对重侧可以采用空心导轨,但轿厢侧不允许采用空心导轨,是因为(轿厢必须设安全钳,空心轨不能支持安全钳);45、在发生应急情况时,在轿厢内打开轿门,而层门未打开,不允许手动打开层门,更不允许跨出轿厢的层门地坎与较门地坎的最小距离是(,500)mm;46、当电梯额定速度超过2.5m/s时,张紧轮的节圆直径与补偿绳的公称直径之比不应小于(30);47、额定载重量1350KG的客梯,额定载人数为(18)人;48、司机在服务时间内,不准脱离岗位,如必须离开轿厢,应将轿厢放在(基站);49、长期不使用的液压式电梯应将其轿厢停在(底层);50、电梯的定期检验周期为(一年);51、电梯维保单位应设24小时值班电话,接电梯困人故障后,对于直辖市或市区维修人员抵达现场时间不的超过(0.5 小时)。

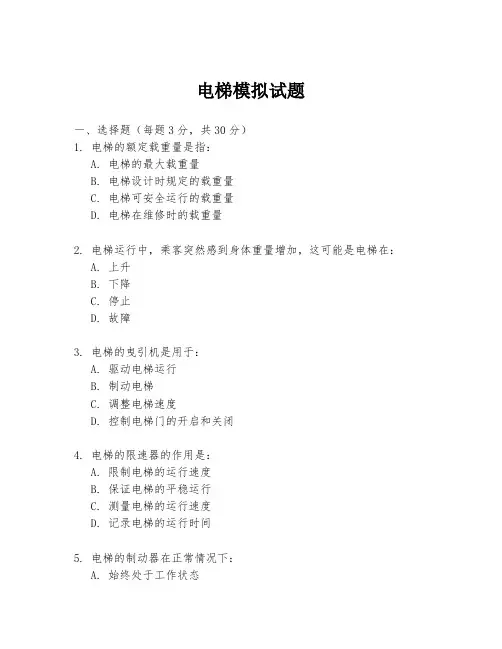

电梯模拟试题一、选择题(每题3分,共30分)1. 电梯的额定载重量是指:A. 电梯的最大载重量B. 电梯设计时规定的载重量C. 电梯可安全运行的载重量D. 电梯在维修时的载重量2. 电梯运行中,乘客突然感到身体重量增加,这可能是电梯在:A. 上升B. 下降C. 停止D. 故障3. 电梯的曳引机是用于:A. 驱动电梯运行B. 制动电梯C. 调整电梯速度D. 控制电梯门的开启和关闭4. 电梯的限速器的作用是:A. 限制电梯的运行速度B. 保证电梯的平稳运行C. 测量电梯的运行速度D. 记录电梯的运行时间5. 电梯的制动器在正常情况下:A. 始终处于工作状态B. 始终处于释放状态C. 只有在电梯停止时才工作D. 只有在电梯故障时才工作6. 电梯的轿厢导轨的作用是:A. 引导轿厢上下运行B. 支撑轿厢的重量C. 连接轿厢和对重D. 保护乘客的安全7. 电梯的平层精度是指:A. 电梯门的开启和关闭的准确性B. 电梯在不同楼层停靠的准确性C. 电梯运行时的平稳性D. 电梯在运行中对乘客的舒适度8. 电梯的紧急制动系统在以下哪种情况下会被触发:A. 电梯超载B. 电梯失去电源C. 电梯失控下降D. 电梯门未完全关闭9. 电梯的对重系统的作用是:A. 增加电梯的载重量B. 减少电梯的运行能耗C. 确保电梯的平衡D. 增加电梯的运行速度10. 电梯的控制柜中通常不包含:A. 微处理器B. 继电器C. 电阻器D. 乘客二、判断题(每题2分,共20分)1. 电梯的运行速度越快,乘客的舒适度越高。
(错误)2. 电梯的轿厢内必须安装紧急电话。
(正确)3. 电梯的制动器在电梯运行时是释放状态。
(正确)4. 电梯的曳引机是电梯的主要动力来源。
(正确)5. 电梯的限速器在电梯失控时会自动断开电源。
(错误)6. 电梯的轿厢导轨是电梯安全运行的关键部件。
(正确)7. 电梯的平层精度与电梯的运行速度无关。
(错误)8. 电梯的紧急制动系统在电梯超载时会被触发。

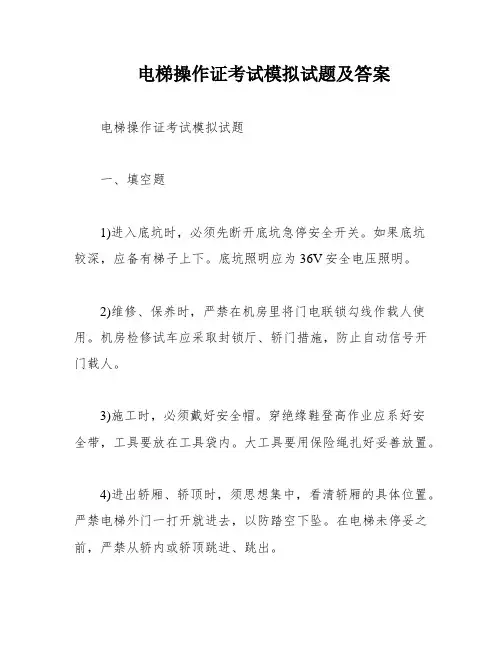

电梯操作证考试模拟试题及答案电梯操作证考试模拟试题一、填空题1)进入底坑时,必须先断开底坑急停安全开关。
如果底坑较深,应备有梯子上下。
底坑照明应为36V安全电压照明。
2)维修、保养时,严禁在机房里将门电联锁勾线作载人使用。
机房检修试车应采取封锁厅、轿门措施,防止自动信号开门载人。
3)施工时,必须戴好安全帽。
穿绝缘鞋登高作业应系好安全带,工具要放在工具袋内。
大工具要用保险绳扎好妥善放置。
4)进出轿厢、轿顶时,须思想集中,看清轿厢的具体位置。
严禁电梯外门一打开就进去,以防踏空下坠。
在电梯未停妥之前,严禁从轿内或轿顶跳进、跳出。
5)进入轿顶时,须先断开轿顶急停开关或置轿顶为检修状态打开照明开关,再开始检查保养工作。
离开轿厢后,必须关好内、外门。
6)在轿顶开车时,应密切注意周围环境。
由专人下达正确的口令。
开动前,轿顶人员要站好安全位置。
不得将头和肢体伸出轿顶边缘。
严禁依靠、手扶轿顶轮等运动部件。
7)轿顶维修人员禁止踩踏门机、接线盒等电气部件。
8)严禁一脚踩在轿顶,另一脚踏在井道或其它固定物上作业。
9)在轿顶检修维修保养工作时,切忌靠近或挤压防护栏。
并应注意对重与轿厢间距,人体切勿伸出防护栏。
10)机房操作电梯运行时,应确保轿内无乘客,厅、轿门关闭。
先切断门电机控制电源,再操作电梯运行。
11)禁止井道上、下同时工作。
必须上下配合工作时,底坑人员必须戴好安全帽。
12)给转动部位加油、清洗或观察钢丝绳的磨损情况时,必须停止使用电梯并且切断电梯电源。
13)使用的行灯必须带防护罩,电压为36V以下。
14)如果必须要短接门锁检查电梯门锁故障时,千万要保证电梯处于检修状态。
检查完毕后,务必先断开门锁短接线后才能让电梯复位到正常状态。
15)如果要用三角钥匙打开厅门,一定要看清楚轿厢的位置,不要想当然地认为电梯一定就在什么位置。
16)使用喷灯时,装油量不得超过3/4.应使用煤油,严禁使用汽油。
17)当工作场地高度超过2米时,应带好安全带。
《电子产品装配与调试》试题
题目:模拟电梯系统
完成时间:4小时
工位号:
日期:______________________________
第一部分电路说明部分
一、电路功能概述
模拟电梯系统总共分为三个模块,中枢控制,显示模块,电机模块,键盘输入,电梯门安全检测模块。
中枢控制为STC89C52RC单片机,完成电梯的逻辑判断,按键读取,显示功能。
显示模块由两位数码管和LED指示灯组成。
数码管DS1显示当前电梯状态,有停止,上行,下行三种状态,分别如下图所示:
数码管DS2显示当前楼层。
“当前楼层”标志下的一列LED(LED2,LED5……LED23)指示当前电梯所处的楼层,例如电梯在2楼,则LED20点亮,在5楼,则LED11点亮。
“电梯按钮”标志下的一列LED(LED1,LED4……LED22)指示电梯内部按钮状态,例如电梯内部有人需要到5楼,则LED10点亮,有人需要到8楼,则LED1点亮。
“楼层按钮”标志下的一列LED(LED25,LED27……LED33)指示电梯外部按钮状态,也就是每层楼的呼叫按钮指示,例如1楼有人需要乘电梯,则LED33点亮, 5楼有人需要乘电梯,则LED29点亮。
贴片LED(LED3,LED6……LED24)为电梯门指示,关门时,LED从两旁向中间依次点亮,开门时,LED从中间向两旁依次熄灭。
“电梯按钮”标志下的按钮K(K1,K2……K8)为电梯内部的按钮,例如电梯内部有人想上5楼,则需要按下K4(从下往上的第5个按键),上8楼,则需要按下K1。
“楼层按钮”标志下的按钮K(K9,K10……K16)为每层楼的呼叫按钮,例如5楼有人想乘电梯,则按下K12。
电机模块有两个电机,一个是拖动电机,一个是门控电机,拖动电机正反转代表电梯上下行,门控电机正反转代表开关门。
电梯门安全检测模块采用红外线对管,检测电梯门关闭时是否有人或物体在门中央,若检测到,电梯门会打开,防止发生危险。
二、电路原理图及PCB图
三、元件清单
30 U2座芯片座 1 DIP40座
31 散热片 1
注:在表格中“名称”旁边有※符号的元器件,表示该元器件为贴片元器件
四、主要元件功能介绍
1、L293电机驱动芯片功能:
五、D锁存器74HC573功能:
74HC573特点:
·三态总线驱动输出
·置数全并行存取
·缓冲控制输入
·使能输入有改善抗扰度的滞后作用
原理说明:
74HC573的八个锁存器都是透明的D 型锁存器,当使能(G)为高时,Q 输出将随数据(D)输入而变。
当使能为低时,输出将锁存在已建立的数据电平上。
输出控制不影响锁存器的内部工作,即老数据可以保持,甚至当输出被关闭时,新的数据也可以置入。
这种电路可以驱动大电容或低阻抗负载,可以直接与系统总线接口并驱动总线,而不需要外接口。
特别适用于缓冲寄存器,I/O 通道,双向总线驱动器和工作寄存器。
HC573引脚功能表:
PIN No 引脚号SYMBOL符号NAME AND FUNCTION名称及功能
1 OE 3 State output Enable Input (Active LOW)3态输出使能(低电平)
2, 3, 4, 5, 6, 7, 8, 9 D0 to D7 Data Inputs数据
12,13,14,15,16,17,18,19 Q0 to Q7 3 State Latch Outputs 3态锁存输出11 LE Latch Enable Input 锁存使能输入10 GND Ground接地(0V)
20 VCC Positive Supply Voltage电源电压
红外线发射/接收二极管功能:
红外发射/接收二极管与普通φ5发光二极管外形相同,他们的区别在于红外
发射二极管为透明封装(见图4),红外接收二极管采用黑胶封装(见图5)。
红
外发射二极管的电路符号见图4,红外发射二极管工作于正向导通状态,电流流
过发射二极管时,发射二极管发出红外线;红外接收二极管的电路符号见图5,接收二极管工作于反向状态,当没有接收到红外线时,接收二极管时高阻状态,当接收到红外线时,接收二极管电阻减小。
图4 红外发射二极管图5 红外接收二极管
五、装配及调试说明
1、装配
根据电路原理图、PCB图和材料清单表,将元件安装焊接到PCB板上,安装焊接要求详见试题部分第二题(电子产品装配)。
2、调试
电路通电前应仔细检查所有元件焊接是否正确,例如:是否出现虚焊、连焊、极性装反和元件错焊等常见问题。
检查无误后用万用表测量电源输入端是否有短路,若是一切正常方可根据下面的程序进行调试。
调试步骤:
电路板上电后,数码管DS1显示停止标志,数码管DS2显示“1”,此状
态表示电梯正停止于一楼,拖动电机和门控电机均静止,LED23点亮。
此时按下K4,LED10点亮,拖动电机开始转动,楼层指示数码管DS2显示当前楼层,楼层指示LED向上流动点亮,到达五楼后,拖动电机停止,门控电机先正转,后反转,同时开关门指示LED会按照功能概述中的描述被点亮,然后电梯停止于此楼层,此时,LED11点亮,DS1显示停止标志,DS2显示“5”。
若运行正常,说明电梯运行正常,然后调试电梯门安全检测模块。
先按下K16,此时电梯下行,在到达一楼后,电梯门打开时,将手指放在红外发射管T1和红外接收管IR1之间,此时电梯门将保持打开状态,不会关闭,
将手拿开,电梯门关闭。
若运行正常,说明安全检测模块正常。
注意:红外发射管和接收管上需要分别套上1.5CM的热缩管。
此时全部电路已调试完毕,若能完成全部功能,说明调试成功。
第二部分考试答卷部分
一、元器件识别与检测(15分)
1、元件识别(3分)
清点套件中的元件,其中共有三极管______只,二极管_____只,此外还包括_______________________________________________________________等原件。
2、元件测试(12 分)
将下表涉及的元件检测结果填入表中。
质量判定填写“可用”、“短路”、“断路”、“漏电”
二、电子产品装配(50分)
1、(一)电路检修(本项分2小项,每小项9分,共18分)
要求:在模拟电梯电路线路板上,已经设置了两个故障。
请您根据电路原理图加以排除,故障排除后电路才能正常工作(可参看本项目的第(二)项电路功能)。
并请完成以下的电路检修报告。
1.故障一电路检修报告
2.故障二电路检修报告
2、完成检测报告分析
(1)刚上电时,STC89C52RC的9脚的电平变化情况是:先____电平,然后保持____电平不变。
(2)74HC573的一脚作用是_______________,若将此引脚接高电平,则74HC573的数据输出引脚将呈现________状态。
(3)电阻R12~R21的作用是_______。
(4)DS1,DS2是共______(阴/阳)数码管。
(5)若需要DS2显示数字“1”,则单片机P0.0~P0.7口应该输出的数据是____________(二进制方式表示),BIT1控制端应该置______(低电平/高电平)。
(6)假设红外发射管IR1的管压降为1.5V,则流过它的电流是______(mA)。
(7)红外接收管后级的三极管Q10的作用是_______、________。
2、电路原理分析。
(6分)
(1)分析下图电路
①若P1口输入50HZ,峰值10V的交流信号,画出C8正端的波形
②若P1口1脚接9V电池的负极,2脚接9V电池的正极,C8正端电压为多少?
若P1口2脚接9V电池的负极,1脚接9V电池的正极,C8正端电压为多少?
(注:文档可能无法思考全面,请浏览后下载,供参考。
)
可复制、编制,期待你的好评与关注!。
