电信光纤路由器怎么设置_电信光纤接头接法图解
用网线连接光纤猫与路由器：网线的一头插到光纤猫的“网口”孔。
网线的另一头插到路由器的Wlan接口。
拿一根网线插入路由器的四个孔中的任意一个，另一端插入电脑，连
接电脑与路由器。
硬件部分的连接方法
用一根网线将无线路由器的WLAN口与光猫的任意一网口相连，按照【路由猫--路由器wan口】和【路由器lan口--电脑】的方法连接好设备，如图所示。
设置路由器的IP地址
在电脑上打开ie浏览器，输入192.168.1.1进入路由器管理界面后，找到【网络参数】下的【LAN口设置】，因为光猫的默认地址为
192.168.1.1，所以要将路由器的IP地址修改为“192.168.2.1”，子网
掩码为255.255.255.0，然后点击【保存】完成设置。
接下来在打开的页面中找到【网络参数】下的【WAN口设置】，修改WAN口连接类型为【PPPoE】，然后输入电信的上网账号和口令，选择自
动连接，点击【保存】完成设置。
在打开的页面中找到【DHCP服务器】，然后选择【DHCP服务】启用DHCP服务器，并将地址段设置为192.168.2.100~192.168.2.199，点击
【保存】完成路由器的DHCP设置。
最后配置连接到无线路由器上的每台设备，将电脑上的网络参数IP
地址获取方式全部设为【自动获取】，这样就大功告成了!接下来就可以
用TP-Link无线路由器进行无线上网，并且还能用TP-Link路由器连接多台电脑同时上网了。
天津市东丽广电宽带路由器设置简要说明用户使用路由器，首先将入户网线（上连网线）与路由器WAN口连接，再用连接线将用户PC机上的网卡与路由器LAN口连接。
对应的指示灯亮表示链路连接正常。
一、路由器设置：进入路由器管理页面，首先对WAN口进行设置。
1、不要在路由器中设置虚拟拨号的用户名和密码。
本网络不支持路由器拨号上网。
2、要在路由器的WAN口设置中选择“静态IP”模式，并在对应输入框中设置用户账号分配的ip地址、子网掩码、网关和DNS。
如图一所示：（图一）输入完成后点“确定”按钮。
由于绝大部分路由器对LAN口默认都启用了DHCP功能，所以不用对LAN口作设置。
路由器中的其他设置也不需要更改。
（DHCP地址池地址段不能为192.168.1.×,改成192.168.0.X）二、PC机设置：用户PC机不需要在本地连接里面设置IP地址等参数，网卡与路由器LAN口正常连接后，路由器会为PC机自动分配一个IP地址。
用户只需要直接打开IE浏览器，输入网址：192.168.1.100 如图二所示：（图二）IE浏览器将打开东丽广电宽带用户认证网页，如图三所示：（图三）在对应输入框中输入用户账号与密码，点击“登陆”按钮，登陆成功后，PC机便可正常上网。
如一台路由器连接了多台PC机或无线移动终端，那只需要一台PC机或移动终端进行网页登陆后，其他PC机和移动终端便可不用登陆直接上网。
特别说明：1.用户账号通过网页登陆后如30分钟内与外网没有产生数据流量，那计费网关会自动注销（下线）此账号。
用户再上网需重新登陆账号。
2.如用户账号通过网页方式登陆，并且账号计费策略为计时收费类型，用户在终止网络使用时需通过网页：192.168.1.100进行账号注销操作。
3.如用户移动终端不能连接网络而与路由器通过网线连接的机器能够上网，那是路由器的无线设置与移动终端设置不匹配造成，需用户自行调试。

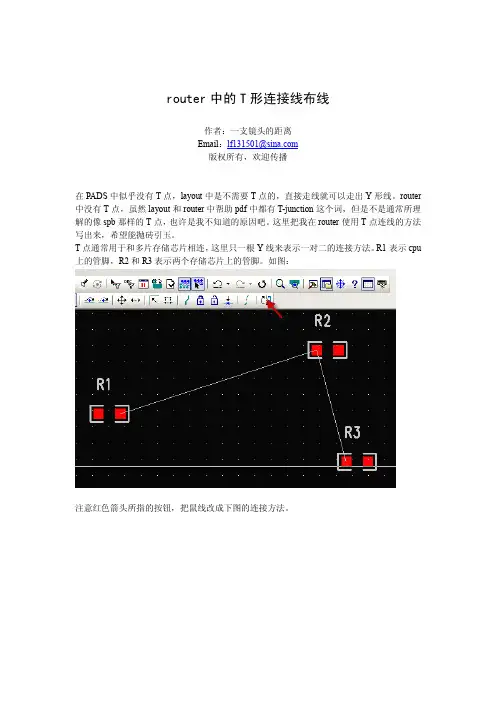

router中的T形连接线布线
作者：一支镜头的距离
Email：lf131501@
版权所有，欢迎传播
在PADS中似乎没有T点，layout中是不需要T点的，直接走线就可以走出Y形线。
router 中没有T点，虽然layout和router中帮助pdf中都有T-junction这个词，但是不是通常所理解的像spb那样的T点，也许是我不知道的原因吧。
这里把我在router使用T点连线的方法写出来，希望能抛砖引玉。
T点通常用于和多片存储芯片相连，这里只一根Y线来表示一对二的连接方法。
R1表示cpu 上的管脚，R2和R3表示两个存储芯片上的管脚。
如图：
注意红色箭头所指的按钮，把鼠线改成下图的连接方法。
存储芯片一般需要扇出，如下图，R1上也引出线，打过孔。
再把鼠线改成下图连接方式。
走线完成如下图，注意，走线的有方向的，也就是说，从R2的过孔往T点的过孔走线还是从T点的过孔往R2的过孔拉线是不同的，有时候某个方向是不能连上的，这时候换一个方向就行了。
另外，这个过程有些繁琐了，是为了可靠。
其实，等你熟练后，可以更省略一些中间步骤。
路由器设置图解及网线接法图解路由器设置图解路由器设置图解路由器设置图解宽带ADSL大家都在用，为了省钱我们共享上网，几个人用同一条ADSL线，这就需要一个有路由的猫（Moden），设定猫后，再用一个８口或４口的１０Ｍ以太网集线器如ＩＣＨ－２００８慧谷８口１０Ｍ以太网集线器就不错，价格是１２０元左右．接上线就可上网．当然，更多人还是用一个猫＋一个路由器＋一个集线器共享上网。
下面我就以L-R410d多功能宽带SOHO路由器（价格一百多块钱左右）为例用图说明设置方法。
1、将线路连好，wan口接外网（即ADSL或别的宽带），LAN口接内网即你的电脑网卡；2、每个路由器都有默认的IP地址，看看说明书就知道，我的192.168.1.1；3、将自己的电脑IP配置为192.168.1.x ，网关和dns指向路由器，即为192.168.1.1；4、打开电脑上的Internet Explorer，输入http://192.168.1.1/，进入路由器的配置界面；5、一般说明书到这就说你可以顺利的浏览网页了，其实我们发现我们的电脑根本上不了网，这主要是路由器的mac地址在作怪，我们找到mac地址克隆选项，选择克隆mac地址，保存后就可以上网。
图３6、要说明的是有的路由器没有mac地址克隆这个选项，那我们只有手工修改路由器的mac地址，在路由器的mac 地址选项中直接输入我们自己电脑网卡的IP地址就可以了，得到自己网卡mac地址的方法是：进入命令提示符，win2000/xp操作系统输如"ipconfig /all"，然后回车。
就可以看到有一串字符 (如00-E0-4C-9-B4-43)，这就是mac地址了。
下面贴图说明．注意：请按顺序以红色框为准一步一步设定。
网络参数的设置用网线把路由器和电脑连接起来之后，然后对路由器进行简单的设置就可以上网了。
此款路由器的功能还是很丰富的，如果只是单纯的网络共享，只要对路由器的基本功能做简单的设置就可以了。
1、把路由器连接到外网之马矢奏春创作创作时间：贰零贰壹年柒月贰叁拾日步调一：连接好线路在没有路由器之前，我们是通过电脑直接连接宽带来上网的，那么现在要使用路由器共享宽带上网，当然首先要用路由器来直接连接宽带了。
因此我们要做的第一步工作就是连接线路，把前端宽带线连到路由器（WAN口）上，然后把电脑也连接到路由器上（LAN口），如下图：注意事项l 如果您的宽带是直接网线入户，直接把前端网线插到路由器WAN口，电脑通过网线连接到LAN口即可。
物理接线实物图插上电之后，路由器正常工作后系统指示灯（SYS灯或者是小齿轮图标）是闪烁的。
线路连好后，路由器的WAN口和有线连接电脑的LAN口对应的指示灯都会常亮或闪烁，如果相应端口的指示灯不亮或电脑的网卡图标显示红色的叉，则标明线路连接有问题，测验考试检查下网线连接或换根网线试试。
请检查：网线接上了指示灯却不亮怎么办？注意事项l 宽带线一定要连接到路由器的WAN口。
WAN口与另外四个端口一般颜色有所分歧，物理上也有隔开，电脑连接到编号1/2/3/4的任意一个端口。
请小心确认，如果线路连错了，肯定上不了网。
<<返回到目录步调二：配置好电脑电脑和路由器需要进行通讯，因此首先要对电脑进行设置。
对于绝大多数的电脑来说，默认不需要做任何设置，您可以跳过此步直接进行步调三，若在步调三无法登录到路由器管理界面时，可返回此处配置电脑的IP地址。
Windows 2000/XP系统：双击电脑桌面右下角的当地连接"小电脑"图标（若电脑右下角没有网卡图标，进入方法为"开始--控制面板--网络连接--双击当地连接"），然后依照下图进行配置即可。
Windows 7/Vista系统：点击桌面右下角的网络连接图标，依次点击"打开网络和共享中心--更改适配器设置/管理网络连接--右击当地连接--属性"（或者点击"开始按钮--控制面板--网络和Internet--网络和共享中心--更改适配器设置/管理网络连接--右击当地连接--属性"），然后依照下图配置即可。
路由器设置图解教程一、路由器设置前的准备工作在进行路由器设置之前，首先需要准备以下材料：1.一台路由器：选择适合自己需求的路由器，可以参考消费者评价和专业评测来选择。
2.一根网线：用于将路由器与调制解调器（或电信入户设备）连接。
3.一台电脑：用于进行路由器的设置和配置。
二、路由器设置步骤1.连接路由器和电脑将一端网线插入路由器的WAN口（也可能标记为Internet或者Modem），将另一端插入电脑的网口。
2.进入路由器管理界面打开电脑上的浏览器，输入路由器的默认IP地址，一般是192.168.1.1或192.168.0.1，按下回车键，进入登录界面。
3.登录路由器根据路由器的品牌和型号，输入相应的用户名和密码，一般是admin/admin或者admin/password，点击登录按钮。
4.设置路由器名称和密码进入路由器管理界面后，找到“无线设置”、“无线网络”或者“WLAN”选项，在相应的设置项中，可以设置路由器的名称（SSID）和密码。
建议将路由器名称修改为自己熟悉的名称，并设置一个强密码，以保护无线网络的安全。
5.选择无线加密方式在无线设置界面的安全选项中，选择适合自己的无线加密方式，可以选择WPA2-PSK(AES)或者WPA-PSK(AES)，设置一个强密码。
6.设置IP地址分配方式在路由器管理界面中，找到“网络设置”、“LAN设置”或者“DHCP服务器”选项，在IP地址分配方式中选择自动获取IP地址（DHCP），以便路由器为连接到它的设备自动分配IP地址。
7.修改无线网络信道在无线设置界面的无线高级选项中，找到信道设置选项，将信道设置为自动或选择一个干扰较少的信道，以提高无线网络的稳定性和速度。
8.保存设置并重启路由器在完成所有设置后，点击保存或应用按钮，将设置保存到路由器中，并按照界面上的提示重启路由器。
9.连接其他设备重启完成后，断开电脑与路由器之间的网线连接，使用无线方式连接到路由器，可以在附近的设备中搜索到你刚修改的路由器名称，输入密码连接即可。
查看文章路由表示意图2010-09-18 22:021、原理图上图为路由器8在本网络中位置以及路由表。
路由表格式：目的网络号子网掩码下一跳地址。
2、实际例子下图是将要构造的一个网络拓扑图，需要对三层交换机进行配置，以实现两两交换机和主机任意互通。
# 设置交换机 Switch A的静态路由。
[Switch A] ip route-static 1.1.3.0 255.255.255.0 1.1.2.2 [Switch A] ip route-static 1.1.4.0 255.255.255.0 1.1.2.2 [Switch A] ip route-static 1.1.5.0 255.255.255.0 1.1.2.2# 设置交换机 Switch B的静态路由。
[Switch B] ip route-static 1.1.2.0 255.255.255.0 1.1.3.1 [Switch B] ip route-static 1.1.5.0 255.255.255.0 1.1.3.1 [Switch B] ip route-static 1.1.1.0 255.255.255.0 1.1.3.1# 设置交换机 Switch C的静态路由。
[Switch C] ip route-static 1.1.1.0 255.255.255.0 1.1.2.1 [Switch C] ip route-static 1.1.4.0 255.255.255.0 1.1.3.2# 在主机 A上配缺省网关为 1.1.5.1。
# 在主机 B上配缺省网关为 1.1.4.1。
# 在主机 C上配缺省网关为 1.1.1.1。
至此图中所有主机或交换机之间均能两两互通。

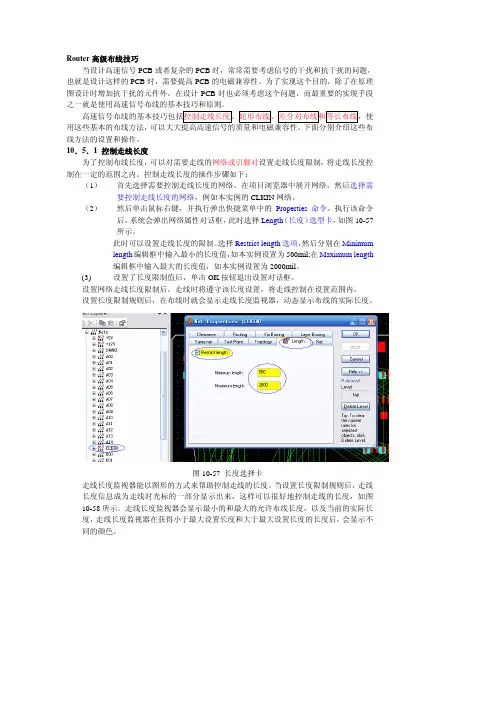

Router高级布线技巧当设计高速信号PCB或者复杂的PCB时，常常需要考虑信号的干扰和抗干扰的问题，也就是设计这样的PCB时，需要提高PCB的电磁兼容性。
为了实现这个目的，除了在原理图设计时增加抗干扰的元件外，在设计PCB时也必须考虑这个问题，而最重要的实现手段之一就是使用高速信号布线的基本技巧和原则。
高速信号布线的基本技巧包括控制走线长度、蛇形布线、差分对布线和等长布线，使用这些基本的布线方法，可以大大提高高速信号的质量和电磁兼容性。
下面分别介绍这些布线方法的设置和操作。
10．5．1 控制走线长度为了控制布线长度，可以对需要走线的网络或引脚对设置走线长度限制，将走线长度控制在一定的范围之内。
控制走线长度的操作步骤如下：（1） 首先选择需要控制走线长度的网络。
在项目浏览器中展开网络，然后选择需要控制走线长度的网络，例如本实例的CLKIN网络。
（2） 然后单击鼠标右键，并执行弹出快捷菜单中的Properties命令。
执行该命令后，系统会弹出网络属性对话框，此时选择Length（长度）选型卡，如图10-57所示。
此时可以设置走线长度的限制。
选择Restrict length选项，然后分别在Minimumlength编辑框中输入最小的长度值，如本实例设置为500mil;在Maximum length编辑框中输入最大的长度值，如本实例设置为2000mil。
(3)设置了长度限制值后，单击OK按钮退出设置对话框。
设置网络走线长度限制后，走线时将遵守该长度设置，将走线控制在设置范围内。
设置长度限制规则后，在布线时就会显示走线长度监视器，动态显示布线的实际长度。
图10-57 长度选择卡走线长度监视器能以图形的方式来帮助控制走线的长度。
当设置长度限制规则后，走线长度信息成为走线时光标的一部分显示出来，这样可以很好地控制走线的长度，如图10-58所示。
走线长度监视器会显示最小的和最大的允许布线长度，以及当前的实际长度，走线长度监视器在获得小于最大设置长度和大于最大设置长度的长度后，会显示不同的颜色。
路由器连接与设置方法
1. 将路由器的电源线插入路由器的电源插座，并将另一端插入电源插座。
2. 使用网线将路由器的WAN口（通常标有Internet或WAN）连接到宽带调制解调器（如光纤调制解调器、电缆调制解调器）的LAN口。
3. 另一端将网线插入宽带调制解调器的WAN口。
请确保该连接稳固。
4. 使用另一条网线将路由器的LAN口（通常有多个）连接到计算机或其他设备的网口。
这样可以将这些设备连接到路由器的局域网。
5. 打开计算机或其他设备，打开网络设置，并找到网络列表。
选择路由器的无线网络名称（通常称为SSID）。
6. 输入路由器的无线密码，以连接到无线网络。
密码通常在路由器的标签上，也可以在路由器管理页面中设置。
7. 一旦连接到路由器的无线网络，计算机或其他设备就可以通过该路由器访问互联网。
8. 要进行更改设置，可以使用计算机上的浏览器访问路由器的管理页面。
通常在浏览器中输入路由器的IP地址（如192.168.1.1）即可访问管理页面。
9. 在管理页面中，可以对路由器的各种设置进行更改，如网络名称、密码、端口转发、安全设置等。
以上是一般路由器连接和设置的步骤，不同品牌的路由器可能会有一些细微差别。
在使用新路由器之前，最好阅读其用户手册，以了解具体的连接和设置步骤。
无线路由器设置及与光纤猫连接多图超详尽教程一、无线路由器ADSL设置上网：四口路由器的网口，一个WAN口是进线，四个LAN口是出线，用于连接电脑等设备，以不同颜色来防呆。
在电脑中任意有地址栏的地方（IE、我的电脑），输入192.168.1.1，进入WEB管理界面。
TP－LINK默认用户名和密码，都是admin。
出厂状态的路由器进入后会直接跳转到“设置向导”，方便用户快捷设置。
需拨号上网，选择PPPoE。
填写上网账号和密码。
重启后完成设置。
经设置过的路由器，进入后直接显示运行状态页面。
WAN口信息可判断出无线路由器是否处于上网状态。
可在无线安全设置中修改无线安全密码。
主机状态的信息可轻易判断是否有人蹭网。
光纤猫和路由器默认IP地址都是192.168.1.1，直接把路由器接入光纤猫后会IP冲突，造成无法上网或者网络异常。
所以，路由器必须要先修改自己本身的IP 地址。
将电脑单独连接路由器（拨出光纤猫上的网线，插入路由器LAN口），在电脑上输入192.168.1.1进入路由器。
方法一：光纤猫当网桥电脑接光纤猫，不接入路由器，在电脑上输入192.168.1.1进入光纤猫。
登录后选择Internet_B，即英特网通道。
（用户名密码电信有提供）将模式由Route（路由），改为Bridge（桥），保存。
桥接类型选择PPPoE_Bridged，VLAN模式选择VLAN穿透，勾选DHCP透传，绑定选项把LAN1,SSID1打勾。
进入网络－DHCP设置，禁用DHCP。
网桥仅起桥路通接作用，无路由功能，由路由器拨号上网。
从光纤猫LAN 口中接网线到路由器WAN口，路由器LAN口接网线到电脑。
在电脑上输入路由器的IP（改动后），按无线路由器ADSL设置上网的方法设置即可。
方法二：光纤猫与路由器网络匹配上网。
有些光纤猫没有模式切换功能，则需匹配上网。
192.168.1.1进入光纤猫，开启DHCP服务，设置起始IP和终止IP（终止IP可设小一点，因只有1个设备）。

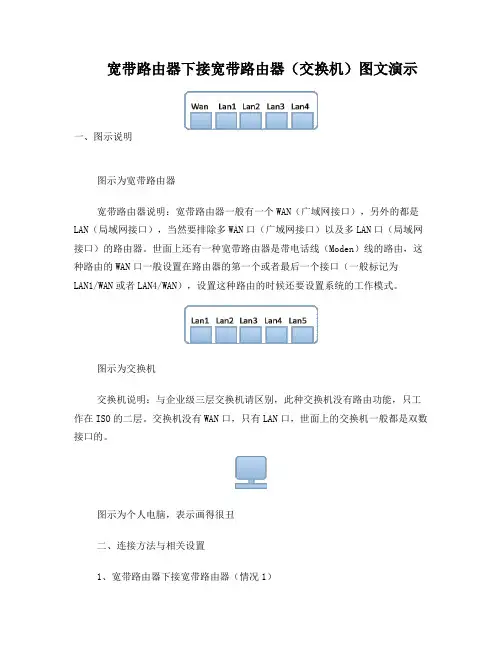

宽带路由器下接宽带路由器（交换机）图文演示一、图示说明图示为宽带路由器宽带路由器说明：宽带路由器一般有一个WAN（广域网接口），另外的都是LAN（局域网接口），当然要排除多WAN口（广域网接口）以及多LAN口（局域网接口）的路由器。
世面上还有一种宽带路由器是带电话线（Moden）线的路由，这种路由的WAN口一般设置在路由器的第一个或者最后一个接口（一般标记为LAN1/WAN或者LAN4/WAN），设置这种路由的时候还要设置系统的工作模式。
图示为交换机交换机说明：与企业级三层交换机请区别，此种交换机没有路由功能，只工作在ISO的二层。
交换机没有WAN口，只有LAN口，世面上的交换机一般都是双数接口的。
图示为个人电脑，表示画得很丑二、连接方法与相关设置1、宽带路由器下接宽带路由器（情况1）宽带路由器下接宽带路由器（情况1）说明：1、这里要注意的是二级路由（也就是下面的那一个路由），的局域网IP不能和上一级路由在一个网络，如果设置在一个网络，路由器会提示（DCHP方式未知）2、电脑的IP要根据连接的路由器的局域网来设置，与上一级路由和下一级路由均无关3、应用：有线路由下接无线路由，简单隔离网络。
2、宽带路由器下接宽带路由器（情况2）此路由WAN口设置网络运营商提供的宽带账号密码、固定IP或者设置成DHCP，具体根据自己的上网方式来定路由局域网IP:192.168.1.1/24该网线是从Modem引来，连接到WAN口此网线用于连接下一级路由的LAN口此网线连接电脑连接路由的LAN口此路由局域网IP随意，不用设置，插上即可使用，无关紧要，因此时是将此路由当交换机用宽带路由器下接宽带路由器（情况2）说明：1、此时是将二级路由当作交换机使用，所以路由器的局域网IP在网络通信中不起任何作用，只是在要设置该路由时才使用到2、网络中的所有电脑的IP均设置为一级路由的局域网IP3、作用：当上一路由的局域网端口不足而又只是路由器没有交换机时可以使用此方法扩展接口。
无线路由器设置教程步骤一：无线路由器基本安装①首先购买好无线路由器，如上图所示，先将无线路由器的电源接好。
②无线路由器一般都有5个接口，其中一个接口颜色会与其它的有明显区别，如下图其中一个颜色特别的端口是专门为外部网线接入用的（也就是连接ADSL猫的），其他四个为输出，连接我们的上网电脑。
当以上基本无线路由器硬件安装完毕之后，接下来进入的是无线路由器软件设置了。
步骤二：无线路由器软件设置与调试当我们把无线路由器，电脑，外部网线都连接好后，是还不可以上网的，还要进行路由器软件设置与调试，步骤如下：①开启电脑，将电脑网络连接打开，打开浏览器，在浏览器地址内输入：http://192.168.1.1 回车登陆无线路由器，接下来会进入无线路由器登陆界面，浏览器将提示你需要输入用户名与密码，多数路由器的登陆用户名是：admin 密码：admin 如果无法登陆查找无线路由器说明书，里面有详细介绍。
②登陆成功后，我们需要设置ADSL虚拟拨号（PPPoE）才可以实现上网功能，ADSL虚拟拨号拨的是网络提供商给您的上网帐号与密码。
下面以IPCom无线路由器设置为例，由于不同品牌无线路由器操作界面或许不一样，但步骤都是类似的，所以大家记住步骤即可。
③先找到设置设置ADSL虚拟拨号，我们示例的无线路由器是在【快速设置】里面，如下图：无线路由器快速设置向导如上图，先点击【快速设置】就会弹出右边的设置向导，我们先选用“ADSL虚拟拨号（PPPoE）”并在底部点击“下一步”进入一步设置如下图：无线路由器ADSL虚拟拨号设置教程④如上图，在上面的“上网帐号”与“上网口令”里面分别填写上网络供应商提供给您的上网帐号与密码。
如果没有上网帐号可以联系电信或网通等网络商购买获取。
以上填写完成之后记得要点击界面底部的“保存”操作才算设置结束。
以上设置完成之后，连接电脑就可以上网了，但是我们还需要使用无线功能以满足不需要接线的笔记本电脑或平板电脑使用怎么操作呢？下面进入最后一步无线网络设置步骤了。
router1和router2静态路由配置方法和过程摘要：一、引言二、router1静态路由配置方法1.配置接口IP地址2.进入路由模式3.添加静态路由4.验证静态路由配置三、router2静态路由配置方法1.配置接口IP地址2.进入路由模式3.添加静态路由4.验证静态路由配置四、总结与建议正文：一、引言在网络通信中，路由器扮演着至关重要的角色。
静态路由是路由器中一种常见的路由配置方式。
本文将详细介绍如何在router1和router2上配置静态路由，以及配置过程中的注意事项。
二、router1静态路由配置方法1.配置接口IP地址首先，我们需要为router1的接口配置IP地址。
以接口GigabitEthernet 0/0为例，配置如下：```interface GigabitEthernet 0/0ip address 192.168.1.1 255.255.255.0```2.进入路由模式接下来，我们需要进入路由模式，以便配置静态路由。
在命令行界面输入以下命令：```router```3.添加静态路由进入路由模式后，我们可以添加静态路由。
以下是一个添加静态路由的示例：```ip route 192.168.2.0 255.255.255.0 192.168.3.1```该命令表示在router1上添加一条静态路由，目的网络地址为192.168.2.0，子网掩码为255.255.255.0，下一跳地址为192.168.3.1。
4.验证静态路由配置为了确保静态路由配置正确，我们可以使用以下命令进行验证：```display ip route```查看路由表中是否有一条目的网络地址为192.168.2.0，下一跳地址为192.168.3.1的静态路由。
三、router2静态路由配置方法与router1类似，我们需要先配置router2的接口IP地址，然后进入路由模式，添加静态路由，并验证配置。
1.配置接口IP地址为router2的接口GigabitEthernet 0/0配置IP地址：```interface GigabitEthernet 0/0ip address 192.168.2.1 255.255.255.0```2.进入路由模式进入路由模式：```router```3.添加静态路由添加静态路由：```ip route 192.168.1.0 255.255.255.0 192.168.2.1```该命令表示在router2上添加一条静态路由，目的网络地址为192.168.1.0，子网掩码为255.255.255.0，下一跳地址为192.168.2.1。
PADS Router布线的一般步骤步骤：PCB文件-------设置规则---------布线。
一、一般是用PADS2005打开PCB文件并初步设置好规则，然后通过PADS2005的Tool----PADS Router使用PADS Router。
在使用PADS Router进行拉线前，需设置好各种规则，然后打开DRC,再进行拉线操作。
PADS Router的设置：2.1、Options选项的设置：Generl（常规）选项内容如下：2.2、File(文件)设计文件保存的路径。
2.3、Display（显示）通过配置层、丝印、焊盘、过孔的颜色显示可以让电路板更加直观2.4Placement(布局)2.5、Routing布线设置布线交换层：2.6、Strategy策略：此选项是设置自动布线策略参数。
Pass type(类型)此选项卡设置各个目标的安全间距：●Trace走线；●Via过孔●Pad通孔焊盘●SMD表贴焊盘●Copper铜箔●Text文字●Board板框●Drill钻孔（1）Trace width线宽：布线：Minimum:最小值Reconmmended:默认值Maximum:最大值（2）RoutingAllow autorouting允许自动布线Allow trace unrout允许删除走线Shove protected traces when required允2.3过孔配置:许推挤被保护的走线设置在设计中可以使用的过孔类型。
2.4层的设置：设置允许走线的层。
2.5设置相同网络的安全间距：2.6设置测试点：设置测试点的安全间距。
设置加测试点延长线允许的最大长度。
2.7设置走线层和层走线的方向：Displayed：显示栅格。
Routing:走线栅格。
Test Point:测试点栅格。
Fanout:扇出栅格Component元件移动栅格2.10焊盘进入点：设置焊盘出线的方式。
2.11布线拓扑结构:打开DRC:按以上设置好后，就可以拉线了。
调制解调器（猫）、路由器的连接:路由器及电脑上网设置:1进入IE浏览器，在地址栏中输入192.168.1.1，然后进入路由器2输入账号密码进入（账号密码一般都为: admin)连接到 192- 168- 1. 1位于 TF-ULNK Wireless B.outar W1L34CK-的脈务器 192. ise 1. 1要圭用尸名和密科.Si I 鐸鑒豁歸評曲辭用虫和设置路由器，输入上网账号、设置无线路由器的密码*运廿状态*宴冀冋违*网堵舉勲+无线皋蝕+ DHCT 服势器+转損规则+安全浚直•路由功能+ IF^IftAC^E 定*渤在DUG+系統工貝更窑丁尸-LINK 无絃网皓合品.请点击查看»取消1丰棘曬朋彌針畴鐵解卸卩尸魏攔緞1 1 IM 嘶弱詡瞰细4 TF-EJNE设管完成，单出“気成”若路由器将垂启以保存设宣。
搽示：路由器車启后若仍不能止常上网'请点击左侧•'网络参数”讲入 “WAN 口设直”栏目，确认是否设百了正确的WAN 匚连接类型和设置完成，单击“完成”石路由器将重启以保存设置。
提示：路由器重启后若仍不能正常上网，请点击左侧“网络参数”进入“WAN口设置”栏目，确认是否设置了正确的WAN口连接类型和拨号模式。
返回TP-LIIXIK"•适行状态 •设置向导 +网绪参数 +无线参数 +DHCP 服务器 +转发规则+安全设置 •路由功能VIAN 口伏态MAC 地址！IP 地址匕 子网掩码| 网关：DNS 服务器; 上网时「可：3、 路由器设置好后，设置电脑:VTAN 口流童統卄所萄■狎席（？）:曰运行®., 亠辻按別⑴ 控制面祿© |设違程挣诂冋和猷认值 © 光呃弾tt 琥託闵W trl+fcL... '遇3」□QPCH^r. 6K&洼誚①〕 关机辿）0宽带淫接 叶n 无钱岡筝阵捋伙墙的\ D33..忌性©)火墙的(P?..4、电脑可以有线上网了，下次电脑开机直接上网，不用在设置路由器。
Router高级布线技巧当设计高速信号PCB或者复杂的PCB时，常常需要考虑信号的干扰和抗干扰的问题，也就是设计这样的PCB时，需要提高PCB的电磁兼容性。
为了实现这个目的，除了在原理图设计时增加抗干扰的元件外，在设计PCB时也必须考虑这个问题，而最重要的实现手段之一就是使用高速信号布线的基本技巧和原则。
高速信号布线的基本技巧包括控制走线长度、蛇形布线、差分对布线和等长布线，使用这些基本的布线方法，可以大大提高高速信号的质量和电磁兼容性。
下面分别介绍这些布线方法的设置和操作。
10．5．1 控制走线长度为了控制布线长度，可以对需要走线的网络或引脚对设置走线长度限制，将走线长度控制在一定的范围之内。
控制走线长度的操作步骤如下：（1） 首先选择需要控制走线长度的网络。
在项目浏览器中展开网络，然后选择需要控制走线长度的网络，例如本实例的CLKIN网络。
（2） 然后单击鼠标右键，并执行弹出快捷菜单中的Properties命令。
执行该命令后，系统会弹出网络属性对话框，此时选择Length（长度）选型卡，如图10-57所示。
此时可以设置走线长度的限制。
选择Restrict length选项，然后分别在Minimumlength编辑框中输入最小的长度值，如本实例设置为500mil;在Maximum length编辑框中输入最大的长度值，如本实例设置为2000mil。
(3)设置了长度限制值后，单击OK按钮退出设置对话框。
设置网络走线长度限制后，走线时将遵守该长度设置，将走线控制在设置范围内。
设置长度限制规则后，在布线时就会显示走线长度监视器，动态显示布线的实际长度。
图10-57 长度选择卡走线长度监视器能以图形的方式来帮助控制走线的长度。
当设置长度限制规则后，走线长度信息成为走线时光标的一部分显示出来，这样可以很好地控制走线的长度，如图10-58所示。
走线长度监视器会显示最小的和最大的允许布线长度，以及当前的实际长度，走线长度监视器在获得小于最大设置长度和大于最大设置长度的长度后，会显示不同的颜色。
图10-58 具有布线长度限制的实际布线当已布的走线长度小于设定的最大走线长度时，长度监视器显示为绿色;当已布的走线长度大于设定的最大走线长度时，长度监视器颜色显示为红色。
在布线时，系统还会在PADS Router状态栏中显示长度监视，如图10-59所示。
在对重要的信号线布线时，例如时钟信号、高频信号等，通常要设置走线的长度显示。
高频信号的走线长度越长，信号品质就会变差，并产生很强的电磁干扰或更易受其他信号的电磁干扰。
因此，走线长度的限制对于PCB的设计具有很重要的意义。
10．5．2 蛇形布线1．蛇形走线简介蛇形走线是布线中经常使用的一种走线方式。
其主要目的就是为了调节延时，满足系统时序设计要求。
但是设计者首先要有这样的认识：蛇形走线会破坏信号质量，改变传输时延，布线时要尽量避免使用。
但实际设计中，为了保证信号有走过足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。
当在长度规则设置下开始走线时，有时需要通过使用蛇形走线以达到所需的走线长图10-60 蛇形走线的示例尽管蛇形走线会引起引起耦合，从而降低信号质量，但是在布线时，蛇形走线对于调节时延和时序是重要的方法。
因此在高速信号布线时，可以使用蛇形走线，但是蛇形走线的Ap和Gap的设置必须符合信号的要求。
在PADS Router中，可以设置蛇形走线的Ap和Gap,并且在布线过程中添加蛇形布线。
2．设置蛇形走线的Ap和Gap参数●执行Tools/Options菜单命令，或者单击标准工具栏中的Options图标，系统会弹出选项对话框，然后选择Routing(布线)选型卡。
●然后在Routing to length constaints区域设置蛇形走线参数，如图10-61所示。
㊣在Minimum amplitude（幅度）编辑框中将最小值设为20，则蛇形走线的幅度最小值被设置为走线宽度的20倍。
㊣在minimum gap（间距）编辑框中将最小值设为2，则蛇形走线的间隔最小值被设置为走线到拐角间距的2倍。
●最后单击OK按钮完成设置。
图10-61 设置蛇形走线参数3．添加蛇形走线设置了蛇形走线参数后，进行布线时就可以添加蛇形走线，具体操作步骤如下：（1） 当前如果处于布线状态，则可以单击鼠标右键，执行弹出快捷菜单中的Add Accordion命令，然后在走线过程中，就可以动态地添加蛇形走线。
（2） 在选择了蛇形走线命令后，每单击一次鼠标左键就会添加一个蛇形线段。
可以通过鼠标在设计中的位置选择来定义蛇形走线以及幅度值。
当完成蛇形走线定义后，双击鼠标左键，或者单击鼠标右键并执行弹出快捷菜单中的Complete Accodion命令，就可以回到交互式走线状态，继续布线操作。
图10-62为添加了蛇形走线的布线，另外，也可以通过鼠标单击来定义蛇形走线参数，第一次单击鼠标左键选择走线起始点，第二次确定蛇形线的振幅位置，即可以在走线的过程中改变振幅大小以及蛇形走线的方向。
图10-62 蛇形走线实例注意：在使用蛇形走线时，应该注意以下几个技术要点：Array㊣尽量增加平行线段的距离S，至少大于3H，H俗的说就是绕大弯走线，只要S㊣减小耦合幅度Lp,当两倍的Lp时延接近或超出信号上升时间时，产生的串绕将达到饱和。
㊣带状线(Strip-Line)或者埋式微带线(Embedded Micro-strip)的蛇形走线引起的信号传输时延小于微带线走线(Micro-strip)。
理论上，带状线不会因为差模串扰影响传输速率。
㊣高速以及对时序要求较为严格的信号线，尽量不要走蛇形线，尤其不能在小范围内蜿蜒走线。
㊣高速PCB设计中，蛇形走线没有所谓滤波和抗干扰的能力，只可能降低信号质量，所以只作时序匹配之用而无其他目的。
10．5．3差分对布线差分对布线是提高PCB的信号品质和电磁兼容性的有效方法，常常用于高速信号电路中，电路中最关键的信号往往都有采用差分结构设计。
差分走线是两个反相的信号分别在两相邻传输线上传输的走线方法。
理论上，所以差分传输是不受共模噪声干扰的。
差分走线的阻抗和单端走线的阻抗不同，对于差分走线配置，线和参考平面之间的阻抗可以通过使用单端走线阻抗来计算。
差分信号和普通的单端信号走线相比，最明显的优势体现在以下3个方面：●抗干扰能力强，因为两条传输线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关系的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
●有效抑制EMI，同样的道理，由于两信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，辐射到外界的电磁能量越少。
●时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不象普通单端信号依靠高低两个●值电压判断，因而受工艺、温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。
目前流行的LVDS(Low V oltage Differential Signaling,低压差分信令)就是指这种小振幅差分信号技术。
Router可以对重要的信号实现差分布线。
在进行差分布线之前，应该设置差分对。
PADS然后对所设置的差分对网络进行布线，就可以生成差分布线。
1．设置差分对(1) 单击标准工具栏中的项目浏览器图标，或者执行View/Project Explorer菜单命令，打开项目浏览器，然后展开浏览器窗口的Nets目录。
(2) 选择A00和A01网络，这两个网络在工作区域高亮显示。
(3) 使用复制(Ctrl+C)和粘贴(Ctrl+V)命令，将这两个网络复制到Differential Pairs(差分对)目录中，然后展开差分对目录，就可以看到已经添加了一对差分对，如图10-63所示。
说明：设置差分对也可以使用如下3种方法。
●选择两个网络后，在项目浏览器中单击鼠标右键，执行弹出快捷菜单中的Copy命令，然后执行差分对目录小的Paste命令。
●选择两个网络后，在工作区域内单击鼠标右键，执行弹出快捷菜单中的Make Differential Net命令。
●选择两个网络后，使用鼠标直接将这两个网络拖到差分对目录下。
图10-63 生成的差分对2．设置差分对规则(1) 首先在项目浏览器中选择已经生成的A00< - >A01差分对。
(2) 然后单击鼠标右键，执行弹出快捷菜单中的Properties命令，系统会弹出差分对属性对话框，如图10-64所示。
通过该对话框，就可以设置差分对走线的规则和属性。
(3) 如果单击Add按钮，则可以添加不同层的差分走线宽度和间距的设置。
在Width编辑框中可以设置差分走线的宽度；在Gap编辑框中可以设置差分走线的距离，本实例都设置微12mil。
(4) 在Trace length(走线长度)区域，可以设置差分走线的最小值和最大值，本实例设置最小值为500mil，最大值为4500mil。
(5) 在Obstacles(障碍)区域，可以设置最大绕过障碍值。
(6) 最后单击OK按钮完成差分走线规则的设置。
图10-64 差分对属性对话框3．差分走线(1) 首先在没有选择任何对象的状态下，单击鼠标右键并执行弹出快捷菜单中的Select Trace/Pins/Unroutes命令。
(2) 在标准工具栏中选择Top层为当前布线层。
然后在项目浏览器的差分对目录下选择A00< - >A01差分对，亮显这两个网络。
(3) 在工作区域单击这两个网络中的任意一个引脚。
(4) 然后单击鼠标右键，执行弹出快捷菜单中的Interactive Route命令，或者安F3键可是对该网络走线，此时在布线区域显示两根差分线，拖动鼠标就可以对差分线实现自动并行走线。
如果不单击鼠标左键，只移动光标，就可以看到一对差分线的走线状态。
(5) 从源引脚来出走线，在合适的位置单击鼠标左键确定第一段走线和拐角位置。
(6) 沿着设计的目标引脚方向继续走线，当走线接近目标引脚时，单击鼠标右键，执行弹出快捷菜单中的Complete命令。
此时就完成了该差分对的走线，如图10-65所示。
图10-65 差分走线实例4．分开的差分走线在差分走线时，为了从连接器或者元件引脚处引出差分走线，有时候需要将差分线暂时分开操作，或者相互切换以便进行走线。
PADS Router提供了Route Separaely(分开走线命令)，执行该命令就可以分开差分走线进行布线。
(1) 在项目浏览器的差分对目录下，选择已经定义的A00< - >A01差分对，亮显这两个网络。
(2) 选择A00或者A01网络中的任意一个引脚。
(3) 然后单击鼠标右键，并执行弹出快捷菜单中的Interactive Route命令，或者安F3键开始对差分对进行走线。
