微纳米制造技术的研究与应用随着科学技术的不断发展，微纳米制造技术在各个领域得到了广泛的应用。
微纳米制造技术是指通过对材料、器件和系统进行微纳米级别的精细加工和调控，实现特定功能和性能的制造过程。
它在材料科学、生物医学、电子工程等领域具有重要的意义。
一、材料科学方面随着科学技术的不断进步，人们对材料的要求也越来越高。
传统的材料加工方式难以满足对材料物理、化学性能的精细调控要求。
而微纳米制造技术的出现，则提供了一种全新的解决方案。
通过微纳米制造技术，可以对材料的晶格结构、元素成分、形貌和尺寸进行精准控制，从而实现材料性能的优化。
例如，通过纳米微粒的控制，可以改善材料的导电性、热导性、力学性能等。
这对于电子器件的研发和应用具有重要的意义。
二、生物医学方面微纳米制造技术在生物医学领域的应用也日益重要。
通过微纳米制造技术，可以对药物进行纳米级别的封装和传输，实现药物的缓释和靶向传输，从而提高药物的疗效和降低副作用。
此外，微纳米制造技术还可以用于制备生物传感器、人工组织、生物芯片等生物医学器件，有助于提高诊断和治疗水平。
例如，通过微纳米制造技术，可以制备出高灵敏度的生物传感器，用于检测血液中的肿瘤标志物，从而实现早期肿瘤的检测和治疗。
三、电子工程方面微纳米制造技术对电子工程领域的发展也有重要的促进作用。
随着电子元器件越来越小型化，传统的制造技术已经难以满足要求。
而微纳米制造技术则可以在纳米尺度下进行电子元器件的精细加工和组装。
通过微纳米制造技术，可以制备出高性能的纳米传感器、纳米电池、纳米存储器等电子器件，有助于提高电子产品的性能和功能。
例如，微纳米制造技术可以制备出纳米传感器，用于实时监测环境中的温度、湿度、压力等参数，为智能电子设备的发展提供了新的思路和技术支持。
微纳米制造技术的研究与应用还面临着一些挑战。
首先，微纳米制造技术需要高精度的设备和工艺流程支持，因此，对设备和工艺的研发和改进也是必不可少的。
微纳米加工技术及其应用考题引言在今天的高科技领域中，微纳米加工技术已经成为一个非常重要的研究和应用领域。
微纳米加工技术是通过利用先进的工艺和设备，对材料进行精确的加工和控制，以制造微小尺寸的结构和器件。
这项技术已经广泛应用于微电子、电子学、光学、生物医学和纳米材料等领域，为人类社会的发展做出了巨大贡献。
本文将通过一些考题的形式，详细介绍微纳米加工技术的原理、方法和应用。
第一部分：微纳米加工技术的基础知识问题1：请简述微纳米加工技术的定义及其与传统加工技术的区别？传统加工技术主要针对宏观尺寸材料的加工，而微纳米加工技术则专注于微小尺寸材料的加工。
微纳米加工技术的定义是利用纳米级的工艺和设备对材料进行精确的加工和控制，以制造微小尺寸的结构和器件。
与传统加工技术相比，微纳米加工技术具有以下几个区别：•尺寸：微纳米加工技术注重控制和制造纳米级的结构和器件，尺寸一般在纳米和微米级别。
而传统加工技术主要针对宏观尺寸的物体，尺寸一般在毫米和米级别。
•精度：微纳米加工技术的加工精度非常高，可以达到纳米级别的精度。
而传统加工技术的精度一般在微米级别。
•硬度：由于微纳米尺寸的加工特点，微纳米加工技术往往需要面对微小尺寸材料的加工，因此对硬度的要求较高。
问题2：请简述微纳米加工有哪些常见的方法和工艺？微纳米加工技术有多种常见的方法和工艺，包括：•光刻技术：将光刻胶涂在基底上，经过曝光和显影等步骤，来制造微小尺寸结构。
光刻技术常用于芯片制造和微电子器件的制造。
•电子束曝光技术：通过电子束照射来对材料进行加工和控制，具有高分辨率和高加工精度的优势。
主要应用于制造高精度的结构和器件。
•离子束刻蚀技术：利用离子束对材料表面进行刻蚀，从而制造微小尺寸的结构和器件。
离子束刻蚀技术通常用于制造微电子器件和光学元件。
•原子层沉积技术：通过将材料逐层沉积在基底上，来制造具有特定厚度和结构的薄膜。
问题3：请简述微纳米加工的应用领域及相关案例？微纳米加工技术已经广泛应用于以下领域：•微电子学：微纳米加工技术是现代芯片制造的核心技术之一。
微纳加工技术的原理与应用引言微纳加工技术是一种将传统加工技术与微纳米领域相结合的先进技术。
它在微纳米尺度上对材料进行精密加工，具有高精度、高效率和高度可控性的特点，广泛应用于光电子、生物医学、纳米材料、MEMS等领域。
本文将介绍微纳加工技术的基本原理及其在不同领域中的应用。
原理微纳加工技术的基本原理是利用光刻、离子注入、薄膜沉积、电子束曝光等工艺对材料进行加工。
其主要步骤包括掩膜制备、图案转移、材料去除和表面处理等。
1. 掩膜制备掩膜是微纳加工中的关键步骤，它决定了加工图案的形状和大小。
常用的掩膜制备方法包括光刻、电子束曝光和激光刻蚀等。
其中，光刻是一种利用光源将图案投影到光刻胶上的方法，而电子束曝光是利用电子束对光刻胶进行曝光，从而形成掩膜。
2. 图案转移图案转移是将掩膜上的图案转移到加工材料上的过程。
常用的图案转移方法包括干法刻蚀和湿法刻蚀。
干法刻蚀是利用离子束或气体等对加工材料表面进行刻蚀，而湿法刻蚀是利用酸或碱等溶液对加工材料进行腐蚀。
3. 材料去除材料去除是将不需要的材料从加工材料上去除的过程。
常用的材料去除方法包括化学机械抛光、离子束切割和激光烧蚀等。
这些方法可以将加工材料表面的杂质和不需要的材料彻底去除，从而得到所需的图案和结构。
4. 表面处理表面处理是对加工材料表面进行修饰的过程。
常用的表面处理方法包括化学氧化、热处理和溅射沉积等。
这些方法可以改变加工材料的表面性质，例如提高光学透明度、增强化学惰性等。
应用微纳加工技术在各个领域中都有广泛的应用。
1. 光电子领域在光电子领域中，微纳加工技术被用于制造光纤、激光器、光波导、光栅等光学器件。
通过微纳加工技术，可以实现微型化和集成化，提高光学器件的性能和可靠性。
此外，微纳加工技术还可用于制造光电子芯片和光学传感器，应用于通信、医疗和生物成像等领域。
2. 生物医学领域在生物医学领域中，微纳加工技术被用于制造生物芯片、微流控芯片、药物传递系统和生物传感器等。
微纳米加工制造技术的研究与应用随着科技的不断进步，微纳米尺度下的加工制造技术逐渐走进了人们的视野。
微纳米加工制造技术是指在微米和纳米尺度范围内对材料进行加工制造的技术，具有精度高、体积小、性能优异等诸多优点。
本篇文章将从技术原理、应用领域以及发展现状三个方面来探讨微纳米加工制造技术的研究与应用情况。
一、技术原理微纳米加工制造技术主要包括两种加工方式：微电子加工和表面微纳加工。
微电子加工是指利用电子束、光刻、化学腐蚀等技术在硅片上进行加工，用于生产集成电路、传感器等微型电子元器件。
表面微纳加工则是指对材料表面进行加工，用于制备光学器件、微流控芯片、生物芯片等微型功能器件。
其中，光刻技术作为微纳米加工制造技术中的重要组成部分，可以被用来制作极小且复杂的结构，从而实现几乎所有领域中的微电子元件的制造。
光刻技术是通过将光激光照射到光刻胶上，由于特定的化学反应导致光刻胶的化学性质发生改变，并形成了一个准确的微米级图案。
接着，通过利用胶的化学反应进行刻蚀过程，在硅片上形成相应的微米级图案，最终得到期望的微电子元件。
二、应用领域微纳米加工制造技术的应用领域非常广泛，其中最为突出的是微电子元件的制造。
微电子元器件是现代电子技术的基础，能够被广泛应用在计算机芯片、手机、智能家居、医疗仪器等方面。
采用微纳米加工制造技术生产的微电子元器件，具有体积小、功耗低、性能稳定等优势，并能够满足各类电子设备对于小型、轻量化的要求，同时又提高了电子设备的集成度和性能。
除此之外，微纳米加工制造技术还可以被用于制备精密光学器件，如光纤通信器件、平面显示器件等，在制造过程中，可精确控制器件的微型化和性能改善。
同时，微纳米加工技术还可以用于生物芯片和生命科学领域，如DNA/蛋白质芯片、细胞芯片等的制备。
通过微纳米加工技术制造的生物芯片，能够实现对生命活动的微观探测，为生命科学研究提供了重要手段和技术支持。
三、发展现状随着微纳米加工制造技术的不断发展，相关技术也得到了迅速发展。
微纳米加工技术的研究及其应用随着先进制造业和电子产业的不断发展，越来越多的产品需要小型化和微型化，这引发了微纳米加工技术的研究和应用。
微纳米加工技术是一种用于制造微型器件的技术，利用先进的加工方法和设备在微米和纳米级别上进行加工。
一、微纳米加工技术的种类微纳米加工技术包括多种方法，例如光刻、离子束刻蚀、电子束刻蚀、激光切割和原子力显微镜刻蚀等。
光刻是一种利用光敏材料和紫外线曝光的方法，能制造出高精度的微型结构。
离子束刻蚀和电子束刻蚀则是利用离子束和电子束将材料刻蚀成所需的形状。
激光切割则是利用激光打孔或切割材料，制造微型结构。
原子力显微镜刻蚀是一种利用原子力显微镜在表面进行切割和刻蚀的方法。
二、微纳米加工技术的应用微纳米加工技术在各种领域中有广泛的应用，例如电子、光学、生物医学等。
在电子领域，微纳米加工技术被广泛应用于制造集成电路、传感器、微处理器等微型电子器件。
随着科技发展，其应用范围也越来越广泛，包括智能手机、平板电脑、计算机等各种电子设备。
光学领域是另一个微纳米加工技术的主要应用领域。
在光学器件的制造过程中，需要由微纳米加工技术加工制造折射、反射、衍射等微型结构，以达到所需的光学性能。
生物医学领域也是微纳米加工技术的一个主要应用领域。
微纳米加工技术可用于制造生物医学传感器、仿生芯片、微型结构和智能药物递送系统等。
通过微纳米加工技术制造出来的微型结构和组件可以准确高效地实现对生物体的检测、研究和治疗。
三、微纳米加工技术的未来发展微纳米加工技术的未来发展前景十分广阔。
随着对微型器件的需求不断增加和微纳米加工技术的不断提升，未来将有更多的微型器件和微型结构投入到生产制造中，从而带动整个产业的发展和经济的增长。
在科技发展的进程中，微纳米加工技术也将不断改进和完善，推动着科技进步的步伐。
未来，将会有更多的研究者加入到微纳米加工技术的研究和应用中，利用这一技术开发更多更先进的微型器件，为人类生产生活的方方面面提供更好的解决方案。

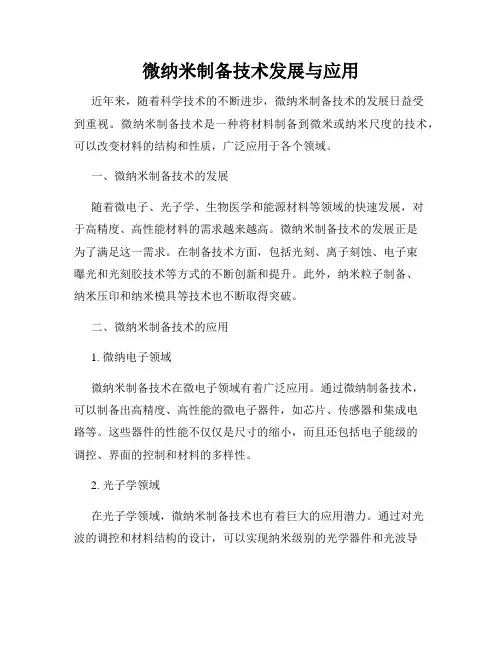

微纳米制备技术发展与应用近年来，随着科学技术的不断进步，微纳米制备技术的发展日益受到重视。
微纳米制备技术是一种将材料制备到微米或纳米尺度的技术，可以改变材料的结构和性质，广泛应用于各个领域。
一、微纳米制备技术的发展随着微电子、光子学、生物医学和能源材料等领域的快速发展，对于高精度、高性能材料的需求越来越高。
微纳米制备技术的发展正是为了满足这一需求。
在制备技术方面，包括光刻、离子刻蚀、电子束曝光和光刻胶技术等方式的不断创新和提升。
此外，纳米粒子制备、纳米压印和纳米模具等技术也不断取得突破。
二、微纳米制备技术的应用1. 微纳电子领域微纳米制备技术在微电子领域有着广泛应用。
通过微纳制备技术，可以制备出高精度、高性能的微电子器件，如芯片、传感器和集成电路等。
这些器件的性能不仅仅是尺寸的缩小，而且还包括电子能级的调控、界面的控制和材料的多样性。
2. 光子学领域在光子学领域，微纳米制备技术也有着巨大的应用潜力。
通过对光波的调控和材料结构的设计，可以实现纳米级别的光学器件和光波导器件的制备。
这些器件可以应用于光通信、传感器和光储存等领域，具有高速传输、低损耗和高集成度的特点。
3. 生物医学领域微纳米制备技术在生物医学领域有着广泛的应用。
通过微纳制备技术，可以制备出具有特定形状和尺寸的纳米颗粒，用于药物传递、癌症治疗和细胞成像等领域。
此外，微纳米制备技术还可以用于制备生物芯片、微流控芯片和仿生材料等，在生物医学研究、临床诊断和组织工程等领域发挥重要作用。
4. 能源材料领域在能源材料领域，微纳米制备技术有着广泛的应用前景。
通过微纳制备技术，可以制备出纳米材料和多孔材料，用于电池、太阳能电池和催化剂等能源材料的制备。
这些材料具有较大的比表面积和良好的电化学性能，有望在能源领域实现高效能源转换和储存。
总结起来，微纳米制备技术的发展和应用正逐渐渗透到各个领域。
通过微纳米制备技术，可以制备出高性能的微纳米材料和器件，改变材料的结构和性质，从而满足不同领域的需求。
微纳米制造技术与应用随着科技的进步和人们对更加高效、精确的产品需求的提高，微纳米制造技术正在成为一个热门话题。
微纳米制造技术是一种能够制造微小甚至纳米级别产品的制造工艺，已经在诸多领域开展应用，有着广泛的发展前景。
首先，微纳米制造技术在电子领域的应用十分突出。
传统的电子产品需要大量的电子元件，而微纳米制造技术可以实现这些元件的微型化。
例如，微纳米制造技术可以制造出微小的集成电路芯片，使得电子产品更加轻薄、便携。
此外，微纳米制造技术还可以制造出纳米尺寸的电子元件，如纳米线、纳米管等，这些纳米元件具有更高的性能和更低的功耗，有助于电子产品的发展。
其次，医疗领域是微纳米制造技术的又一个重要应用领域。
微纳米制造技术可以制造出微小的医疗器械，如纳米机器人和微型植入器。
这些微小器械可以在人体内进行精确的操作和治疗，有效地治疗一些难以到达的部位。
同时，微纳米制造技术还可以制造出可穿戴的生物传感器，用于监测人体的健康状况。
这些技术的应用可以极大地提升医疗水平和患者的生活质量。
此外，微纳米制造技术还充满了未来的发展前景。
例如，在能源领域，利用微纳米制造技术制造出高效的太阳能电池、储能装置和能量转换器等，可以为能源的开发和利用提供新的可能性。
在环境保护方面，微纳米制造技术可以制造出具有高效分离和吸附能力的纳米材料，用于水处理、空气净化等领域。
此外，微纳米制造技术还可以应用于材料领域，制造出新型的高性能材料，如超硬材料、超导材料等，进一步推动材料科学的发展。
然而，微纳米制造技术也面临着一些挑战。
首先，制造微小尺寸的产品需要高精度的设备和工艺，这对技术人员的要求较高。
其次，微纳米制造技术的成本较高，制造设备和原材料的成本都需要考虑。
此外，微纳米制造技术的标准化与规范化也是一个难题，需要制定一系列的标准和规范，确保产品的质量和安全。
综上所述，微纳米制造技术作为一种能够制造微小甚至纳米级别产品的制造工艺，已经在电子、医疗、能源等领域展现出了广阔的应用前景。
微纳加工技术研究及其应用随着科学技术的不断发展，微纳加工技术的应用越来越广泛，已经成为当今科学技术领域的热门研究方向之一。
微纳加工技术是一种通过控制微纳米级别尺寸的物质、能量或空间的加工技术，它可以制造出微纳米级别的材料和器件，这些材料和器件可以应用于许多领域，如生物医学、电子工程、光学、机械制造等。
接下来，本文将对微纳加工技术的研究和应用进行探讨。
一、微纳加工技术研究微纳加工技术是一种既复杂又精密的技术，需要涉及多个学科和领域才能完善。
目前，其研究范围主要包括微型电子机械系统（MEMS）、纳米加工、光学加工、微加工等。
1.微型电子机械系统（MEMS）MEMS是一种新型的微纳机械特制品，它由微型传感器、微型执行器以及微处理器组成，其结构尺寸在微米到毫米级别之间。
在MEMS制备过程中，需要采用光刻技术、薄膜沉积技术、等离子体刻蚀技术等多种技术手段。
现代MEMS技术的应用领域非常广泛，包括加速度传感器、气压传感器、温度传感器等。
2.纳米加工纳米加工是指制造精度达到纳米级别的微型零部件或器件的生产工艺。
在纳米加工的过程中，主要使用电子束光刻、扫描探针显微镜、原子力显微镜等方式，其主要应用领域包括生物医学、材料科学、光学信息技术等。
3.光学加工光学加工是利用激光技术实现对材料进行光学加工的加工技术，其由于具备非接触、高速、高精度等特点已经成为当今微加工技术的热门领域。
在光学加工中，常用激光器进行光滑的割离、打孔和刻画等工作。
现代光学加工技术的应用领域非常广泛，包括航空航天、高速列车制造领域以及医学制造业等。
4.微加工微加工是指使用精密机械设备对材料进行加工的加工技术，其应用于制造各种微型零件和微型器件。
在微加工过程中，需要采用微细钻床、微细铣床、等离子体刻蚀技术等多种技术手段。
二、微纳加工技术的应用随着微纳加工技术的不断成熟和发展，其应用范围已经越来越广泛，并且已经在许多领域得到了广泛的应用。
下面我们将就这些领域进行更具体的分析。

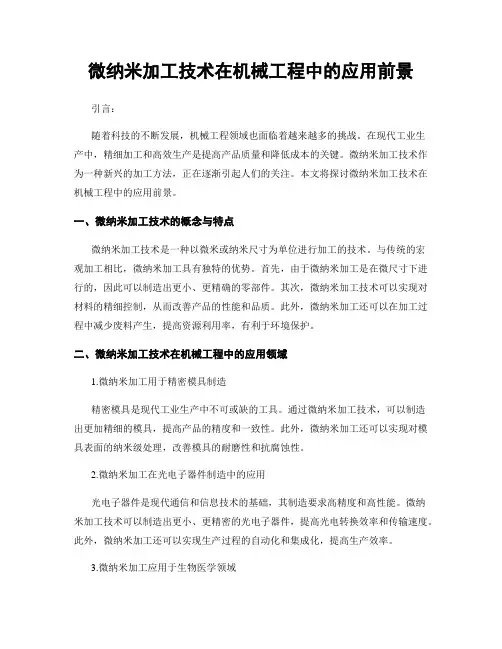

微纳米加工技术在机械工程中的应用前景引言：随着科技的不断发展，机械工程领域也面临着越来越多的挑战。
在现代工业生产中，精细加工和高效生产是提高产品质量和降低成本的关键。
微纳米加工技术作为一种新兴的加工方法，正在逐渐引起人们的关注。
本文将探讨微纳米加工技术在机械工程中的应用前景。
一、微纳米加工技术的概念与特点微纳米加工技术是一种以微米或纳米尺寸为单位进行加工的技术。
与传统的宏观加工相比，微纳米加工具有独特的优势。
首先，由于微纳米加工是在微尺寸下进行的，因此可以制造出更小、更精确的零部件。
其次，微纳米加工技术可以实现对材料的精细控制，从而改善产品的性能和品质。
此外，微纳米加工还可以在加工过程中减少废料产生，提高资源利用率，有利于环境保护。
二、微纳米加工技术在机械工程中的应用领域1.微纳米加工用于精密模具制造精密模具是现代工业生产中不可或缺的工具。
通过微纳米加工技术，可以制造出更加精细的模具，提高产品的精度和一致性。
此外，微纳米加工还可以实现对模具表面的纳米级处理，改善模具的耐磨性和抗腐蚀性。
2.微纳米加工在光电子器件制造中的应用光电子器件是现代通信和信息技术的基础，其制造要求高精度和高性能。
微纳米加工技术可以制造出更小、更精密的光电子器件，提高光电转换效率和传输速度。
此外，微纳米加工还可以实现生产过程的自动化和集成化，提高生产效率。
3.微纳米加工应用于生物医学领域微纳米加工技术在生物医学领域有着广泛的应用前景。
通过微纳米加工，可以制造出微型生物芯片、生物传感器等器件，从而实现对生物体的高灵敏检测和精确控制。
此外，微纳米加工还可以实现药物的精确输送和细胞的精确操控，为生物医学研究和治疗提供了新的手段。
三、微纳米加工技术面临的挑战虽然微纳米加工技术在机械工程中有着广阔的应用前景，但也面临着一些挑战。
首先，微纳米加工技术要求设备的精度和稳定性非常高，对加工材料的选择也更加严格，这给加工设备的设计和生产带来了困难。

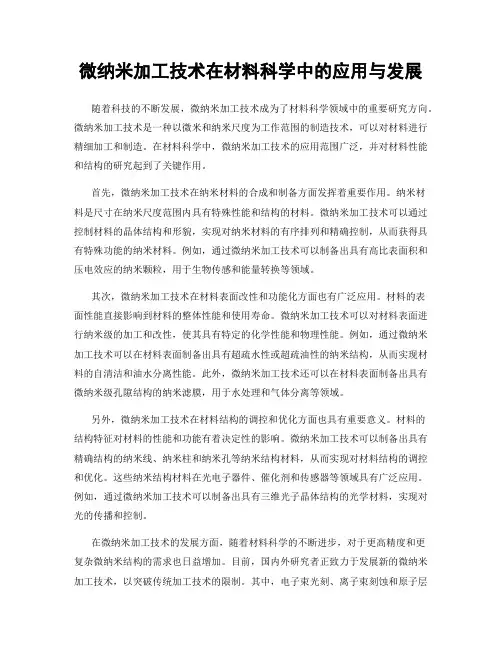

微纳米加工技术在材料科学中的应用与发展随着科技的不断发展，微纳米加工技术成为了材料科学领域中的重要研究方向。
微纳米加工技术是一种以微米和纳米尺度为工作范围的制造技术，可以对材料进行精细加工和制造。
在材料科学中，微纳米加工技术的应用范围广泛，并对材料性能和结构的研究起到了关键作用。
首先，微纳米加工技术在纳米材料的合成和制备方面发挥着重要作用。
纳米材料是尺寸在纳米尺度范围内具有特殊性能和结构的材料。
微纳米加工技术可以通过控制材料的晶体结构和形貌，实现对纳米材料的有序排列和精确控制，从而获得具有特殊功能的纳米材料。
例如，通过微纳米加工技术可以制备出具有高比表面积和压电效应的纳米颗粒，用于生物传感和能量转换等领域。
其次，微纳米加工技术在材料表面改性和功能化方面也有广泛应用。
材料的表面性能直接影响到材料的整体性能和使用寿命。
微纳米加工技术可以对材料表面进行纳米级的加工和改性，使其具有特定的化学性能和物理性能。
例如，通过微纳米加工技术可以在材料表面制备出具有超疏水性或超疏油性的纳米结构，从而实现材料的自清洁和油水分离性能。
此外，微纳米加工技术还可以在材料表面制备出具有微纳米级孔隙结构的纳米滤膜，用于水处理和气体分离等领域。
另外，微纳米加工技术在材料结构的调控和优化方面也具有重要意义。
材料的结构特征对材料的性能和功能有着决定性的影响。
微纳米加工技术可以制备出具有精确结构的纳米线、纳米柱和纳米孔等纳米结构材料，从而实现对材料结构的调控和优化。
这些纳米结构材料在光电子器件、催化剂和传感器等领域具有广泛应用。
例如，通过微纳米加工技术可以制备出具有三维光子晶体结构的光学材料，实现对光的传播和控制。
在微纳米加工技术的发展方面，随着材料科学的不断进步，对于更高精度和更复杂微纳米结构的需求也日益增加。
目前，国内外研究者正致力于发展新的微纳米加工技术，以突破传统加工技术的限制。
其中，电子束光刻、离子束刻蚀和原子层沉积等技术成为热门研究方向。
绪论1：纳米技术是制造和应用具有纳米量级的功能结构的技术，这些功能结构至少在一个方向的几何尺寸小于100nm。
2：微纳米技术包括集成电路技术，微系统技术和纳米技术；而微纳米加工技术可获得微纳米尺度的功能结构和器件。
3：平面集成加工是微纳米加工技术的基础，其基本思想是将微纳米机构通过逐层叠加的方式筑在平面衬底材料上。
（类似于3d打印机？）4：微纳米加工技术由三个部分组成：薄膜沉积，图形成像（必不可少），图形转移。
如果加工材料不是衬底本身材料需进行薄膜沉积，成像材料的图形需转化为沉积材料的图形时需进行图形转移。
（衬底材料，成像材料，沉积材料的区别和联系）5：图形成像工艺可分为三种类型：平面图形化工艺，探针图形化工艺，模型图形化工艺。
平面图形化工艺的核心是平行成像特性，其主流的方法是光学曝光即“光刻“技术；探针图形化工艺是一种逐点扫描成像技术，探针既有固态的也有非固态的，由于其逐点扫描，故其成像速度远低于平行成像方法；模型图形化工艺是利用微纳米尺寸的模具复制出相应的微纳米结构，典型工艺是纳米压印技术，还包括模压和模铸技术。
6：微米加工和纳米加工的主要区别体现在被加工结构的尺度上，一般以100nm 作为分界点。
光学曝光技术1：光学曝光方式和原理可分为掩模对准式曝光和投影式曝光。
其中，掩模对准式曝光又可分为接触式曝光和邻近式曝光，投影式曝光又可分为1∶1投影和缩小投影（一般为1∶4和1∶5）。
接触式曝光可分为硬接触和软接触。
其特点是：图形保真度高，图形质量高，但由于掩模与光刻胶直接接触，掩模会受到损伤，使得掩模的使用寿命较低。
采用邻近式曝光可以克服以上的缺点，提高掩模寿命，但由于间隙的存在，使得曝光的分辨率低，均匀性差。
掩模间隙与图形保真度之间的关系W=k√其中w为模糊区的宽度。
掩模对准式曝光机基本组成包括：光源（通常为汞灯），掩模架，硅片台。
适用范围：掩模对准式曝光已不再适用于大规模集成电路的生产，但却广泛应用于小批量，科研性质的以及分辨率要求不高的微细加工中。
投影式曝光：投影式曝光广泛应用于大批量大规模集成电路的生产。
评价曝光质量的两个参数：分辨率和焦深。
分辨率（最小可分辨图形线宽）R=k1λNA，其中NA为数值孔径，由上式可知为了提高曝光分辨率可从如何降低k1，开发短波长光源，大数值孔径透镜方面入手。
焦深DOF=k2λ(NA）2，由上式可知，单纯地提高分辨率会降低焦深，而在大规模集成电路的生产过程中，焦深甚至更为重要。
每一层掩模的设计都有一个最关键的尺寸，通常是最小的图形，这一关键尺寸称为CD。
CD值需控制在一定的范围内才能使制造的集成电路有效地工作。
2：光学曝光的工艺过程①硅片表面处理：去除污迹，表面绝对干燥，涂附一层化学增附剂——HMDS；②涂胶：一般有两种方法——“甩胶法”和喷涂法。
③前烘：蒸发掉胶中的有机溶剂成分，使硅片表面胶固化。
④曝光：在曝光机中进行曝光。
⑤后烘：可以部分消除驻波效应，采用涂抗反射涂层的方法可以有效防止驻波效应。
⑥显影：三种显影方法——浸没法，喷淋法，搅拌法。
⑦清除残胶: 显影过后硅片表面会残留一层胶质层，有时会妨碍下一步的图形转移，但并不是所有情况下都要去残胶。
⑧坚膜：硬烘烤，并不是一步必须的工序。
⑨图形转移：光刻胶本身只起到了一种掩模作用。
⑩去胶:有两种方法——湿法（酸碱类溶液或有机溶剂，如丙酮），干法（等离子体如氧气刻蚀去胶）。
3：光刻胶的特性定义：光刻胶是指一大类具有光敏化学作用的高分子聚合物材料。
作用：作为抗刻蚀层保护硅片。
分类：正型光刻胶和负型光刻胶。
二者的区别是正型光刻胶曝光部分被去除，负型光刻胶曝光部分被保留。
组成部分：树脂型聚合物，溶剂，光活性物质（PAC），添加剂。
注意:光刻胶不仅对光敏感，有些光刻胶对电子束，离子束也敏感。
光刻胶的一些指标：①灵敏度——衡量曝光速度；（正负的定义不同）②：对比度——影响胶的分辨能力；③抗刻蚀比——刻蚀胶和刻蚀硅片的速度之比；④分辨能力⑤曝光宽容度——偏离最佳曝光剂量时，曝光图形的线宽变化情况；⑥工艺宽容比——偏离最佳工艺条件时，光刻胶的性能变化情况；⑦膨胀效应——负型光刻胶会出现这种情况；⑧热流动性——玻璃化转变温度：⑨黏度——衡量光刻胶的可流动性的；⑩保质期限——尤其对紫外光成分敏感。
正型光刻胶，负型光刻胶，暗场掩模，亮场掩模组合起来使用，可以获得任意的曝光图形。
相比之下，正型光刻胶的性能更优，用途更广。
其他光刻胶：化学放大胶，特殊光刻胶——厚光刻胶，彩色光刻胶，可进行电镀涂附的光刻胶等。
4：光学掩模的设计和制造㈠明确定义掩模层：定义每层掩模的作用。
㈡做好掩模对准标志：确定层与层之间的位置关系，微系统器件可以使用掩模对准式曝光机曝光，大规模集成电路使用重复步进式平曝光机。
㈢严格遵守设计规则：不同的工艺具有不同的最小可实现图形尺寸，具有一套掩模设计规则，来规定最小尺寸和最小间距。
掩模制造的本身就是一个微细加工过程。
5：短波长曝光技术⑴深紫外曝光技术———R=k1λNA，可知减小波长，可以获得更小尺寸的加工图形。
一般，436nm为G线，356nm的为I线。
采用准分子激光器的深紫外曝光技术。
⑵极紫外曝光技术——极紫外是波长为13nm的光辐射。
而其本质是一种软X射线。
极紫外波长可被几乎所有材料吸收，故所有的光学系统包括掩模都必须是反射式的。
组成：①极紫外光源——等离子体激发和同步辐射源；②极紫外光学系统——利用多层膜反射镜，可提高反射率；③极紫外掩模——掩模基板和金属层；④极紫外光刻胶——更高灵敏度和分辨率。
X射线曝光技术：X射线是指波长在0.01~10nm间的电磁波谱，又可分为软硬两种，这里讨论的是硬X射线。
X射线不能被折射，故只能做成1∶1邻近式曝光，不可做成缩小式曝光，这样就加大了掩模的制造难度和成本。
6：大数值孔径（NA）和浸没式曝光技术⒈大数值孔径是高分辨率成像的必要条件。
⒉但是，增加数值孔径会受到焦深的影响和限制，DOF=k2λ(NA）2，过大的数值孔径会使焦深过小。
⒊进一步增加数值孔径还受到光极化效应的影响——当数值孔径达到0.8以上时，光波通过透镜会被极化成s极和p极分量，在大入射角的情况下，s极分量会被反射，使得入射光的能量损失以及成像对比度下降。
（采用极化光照明，使得入射光中只有p极分量，这样就不存在极化反射的问题了）。
⒋提高光学曝光数值孔径的最成功的方法是浸没式曝光技术——又称为湿式曝光，即将传统的空气介质换为介质水。
浸没式曝光的最大难题是微气泡问题——当曝光镜头在硅片表面高速移动进行扫描步进式曝光时，会在镜头与硅片表面的水溶液层中形成大量的微气泡，这些微气泡会大大的改变光波在水液层中的传输性质。
7：光学曝光分辨率增强技术除了λ和NA外，提高分辨率的另一个方法就是改变k1因子。
k1因子包含了透镜光学以外的因素，它的理论极限值是0.25。
这些技术统称为光学曝光分辨率增强技术。
⒈离轴照明技术——有意将中心轴部分的光遮住，这有利于衍射光波的高次谐波分量通过透镜成像到硅片表面上。
主要有两种方式：环形离轴照明和四级离轴照明。
该技术是一种最易实现，成本最低的分辨率增强技术。
⒉空间滤波技术——在频域空间调制掩模成像的光强和相位，以改善图形的分辨率和焦深。
主要目的是突出高频分量，部分遏制低频分量。
但该技术实施起来较为困难。
⒊移相掩模技术——空间滤波技术在掩模上的运用，调制光波的相位来改善成像的对比度和焦深。
常见形式有：辅助式，交替式，周边式，无铬式，衰减式。
各种移相掩模的目的都是通过引进相反的相位光波，在相的边缘部分产生抵消作用。
交替式掩模对光学曝光的改进最为显著，但其也存在明显的缺点：⑴只适用于高度周期重复的图形：⑵相位冲突问题；⑶掩模制造复杂。
故交替式是强移像型，但不适用于任意的图形，周边式和衰减式属于弱移像型，但适用于任意的图形。
⒋光学邻近效应校正技术光学邻近效应：衍射成像在成像过程中会丢失高频分量，使得成像的清晰度下降。
光学邻近效应校正的方法就是——有意的改变掩模的设计尺寸和形状来补偿图形局部曝光过强或过弱。
另外一种校正技术不是修改设计图形本身，而是在设计图形附近加一些图形（亚分辨率辅助图形）或散射条。
这些辅助图形的尺寸很小，不会在光刻胶上成像，但其会影响光强分布，从而影响设计图形的成像质量。
反向曝光技术（ILT）——从理想光学成像出发，反向设计获得能够产生理想成像的掩模图形。
⒌面向制造的掩模设计技术面向制造的设计（DFM）——首先确定制造工艺的可能性，然后通过改变调整电路设计以适应具体的制造工艺。
⒍光刻胶及其工艺技术严重问题——曝光的线条边缘粗糙度（LER）。
许多随机效应都会造成LER。
抗蚀剂的灵敏度越高，LER越明显，二者是明显矛盾的。
光刻胶对紫外线的吸收随波长的缩短而增加。
表面成像技术（TSI）是解决浅曝光层和厚光刻胶层矛盾的技术之一。
高分辨率光学曝光还带来其他一些问题。
⒎二重曝光与加工技术目前唯一一种可以突破k1因子的理论极限值的技术。
稀疏孤立的图形比密集图形的光学曝光更容易实现。
半周期_ ——反映了线条的密集程度，不但包括线宽，还包括线条之间的间距。
二次曝光——对密集图形可以分为两次曝光稀疏图形，让二次曝光的图形相重叠，最后合成的图形即为原先设计的密集图形。
⒏光学曝光的计算机模拟技术计算机模拟的作用——优化曝光工艺和参数；研究发现新技术。
①部分相干光成像理论——对于大数值孔径的光学曝光系统，需考虑光波的矢量效应，通过求解三维完全电磁方程的方法来计算曝光能量的分布。
②计算机模拟软件COMPAPE该软件以标量衍射理论计算投影式曝光的光强分布，以Dill方程计算光刻胶的曝光过程，以Dill模型或Mack模型来计算光刻胶的显影过程。
③光学曝光质量的比较模拟的目的是找出最佳的工艺条件和曝光条件，找出最佳的掩模设计方案。
比较的标准——Ⅰ：比较光学想; Ⅱ:比较显影后的光刻胶图形。
Ⅰ：比较光学想——光学想的比较主要是比较像分布的对比度和焦深。
比较光学想可排除光刻胶及具体工艺条件的影响，直接对光学系统和掩模系统进行评价。
是一种定性的评价。
Ⅱ:比较显影后的光刻胶图形——对某一种光刻胶比较曝光剂量和散焦对CD的影响，有两个标准：⑴摆动曲线反映了入射光在胶层中的驻波效应；⑵微笑曲线反映了CD随散焦量和曝光剂量的变化。
⒐其他光学曝光技术投影式曝光适用于大规模生产，但由于其设备过于昂贵，并不适用于科学研究，故开发了一系列的低成本曝光技术，同样可以获得100nm以下的曝光能力。
①近场光学曝光技术——即为接触式曝光技术。
近场光学曝光又可称为“消散波近场光学曝光技术”。
为了实现纳米近场曝光需要采用薄膜材料制成的掩模。
在掩模和硅片间抽真空可以实现掩模与光刻胶表面的完全亲密接触。
