100w小型垂直风力发电机参数100w小型垂直风力发电机是一种利用风能转化为电能的设备。
它的参数包括额定功率为100瓦特、垂直轴、小型化设计等特点。
本文将从设计原理、结构特点、优点和应用领域等方面介绍100w小型垂直风力发电机。
一、设计原理100w小型垂直风力发电机采用垂直轴设计，其工作原理是利用风的动力将风能转化为机械能，再经过发电机转化为电能。
垂直轴设计使得发电机可以在风向变化较大的情况下仍能高效工作，提高了发电效率。
二、结构特点1. 叶轮设计：100w小型垂直风力发电机的叶轮采用了特殊的气动轮廓设计，利用空气动力学原理使得风能能够更充分地转化为机械能。
2. 发电机设计：该发电机采用高效的永磁同步发电机，具有高效率、低噪音和稳定性好等优点。
3. 控制系统：垂直风力发电机配备了先进的控制系统，可以实现风向自适应、风速自适应等功能，提高了发电机的整体性能。
三、优点1. 小型化设计：100w小型垂直风力发电机体积小巧，重量轻，便于安装和维护。
适用于各种场地，如居民楼顶、工业园区等。
2. 高效能转化：该发电机采用了先进的设计和材料，能够更高效地将风能转化为电能，提高了发电效率。
3. 低噪音：垂直风力发电机采用了低噪音设计，减少了对周围环境和人的影响，适用于城市和居民区等噪音敏感场所。
四、应用领域1. 居民用途：100w小型垂直风力发电机适用于居民楼顶、农村地区等，可以为家庭供电，满足一部分日常用电需求。
2. 农业用途：发电机可以用于农村地区的灌溉系统、农机设备等，为农民提供电力支持。
3. 工业用途：垂直风力发电机可以应用于工业园区、建筑工地等场所，为设备供电，减少对传统电网的依赖。
总结：100w小型垂直风力发电机是一种高效、小型化的风能利用设备。
其采用垂直轴设计，具有高效能转化、低噪音等优点。
适用于各种应用场所，如居民用途、农业用途和工业用途等。
随着对可再生能源需求的增加，100w小型垂直风力发电机将在未来得到更广泛的应用。
中空旋转平台选型步骤和注意事项
机械工业作为一个生产机器设备、生产工具的工业部门，在国民经济的发展中担负着十分重要的任务，起着非常重要的作用。
首先机械工业是国民经济的装备。
无论农业、重工业、轻工业、交通运输业、邮电业、商业以及国防建设和科学文教卫生事业的发展，都需要机械工业提供多样的、符合需要的装备。
随着工业自动化的发展和设备的持续升级中，人们对消费品更高品质的追求迫切要求自动化设备，同时提高自动化设备的精度和效率。
中空旋转平台作为一款重要的机械传动配件，在自动化领域的应用越来越广泛，它具有高精度，低侧隙，低噪音，大传动力矩的特点，使用于速度，力矩有各种要求的场合。
一、中空旋转平台的选型步骤
1.根据实际安装要求及精度要求，选择CR，SR，RR中的一种型号
2.计算负载惯量，并根据速度，计算加速度扭矩，选定满足扭矩要求的规
格大小
3.根据负载总重量，15KG、40KG、80KG、200KG、800KG、3500KG等，结合
扭矩要求，选定合适规格大小
4.根据旋转平台的规格型号大小旋转电机
5.根据负载惯量及电机转子惯量，计算满足惯量匹配所需的最小减速比
6.根据加速扭矩及电机扭矩，计算满足扭矩要求的最小减速比
7.根据实际速度要求及电机额定转速，计算满足速度要求的最大减速比
8.选择合适的减速比
9.根据需要选择凹缘式转盘还是凸台式转盘，至此选型结束。
二、中空旋转平台的连接与固定。
中空旋转平台原理
中空旋转平台是一种运动平台装置，其原理是通过内部的转轴以及与之相连的特殊结构，使整个平台可以在水平方向上360度旋转，并且在旋转过程中保持平稳。
这种装置常用于展览展示、产品展示、舞台表演等场合。
中空旋转平台的主要构成包括外部平台、内部转轴以及平衡装置。
外部平台是用来放置展品或者演员的区域，可以根据需要进行设计和定制，常见的形状有圆形、方形、多边形等。
内部转轴是中空旋转平台的核心组件，它位于外部平台的下方，并且和外部平台通过托盘相连。
内部转轴可以通过电机驱动实现旋转运动。
在旋转过程中，为了保持平台的平稳和稳定，中空旋转平台通常还配备有平衡装置。
平衡装置可以根据平台上的重量分布情况来调整平衡，使平台在旋转时不会产生晃动或者倾斜。
中空旋转平台的控制系统通常由电脑控制，可以根据需求来控制平台的旋转方向、旋转速度以及停止位置。
同时，控制系统还可以添加一些特效，如音乐、灯光等，以增加展示效果。
总的来说，中空旋转平台通过内部转轴和特殊结构的配合，实现了平稳的360度旋转，使展品或者演员可以在平台上展示或表演，为观众带来不同的视觉体验。

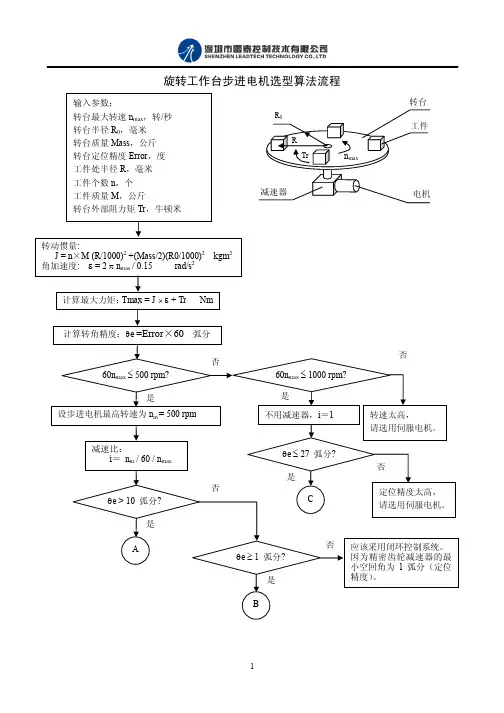

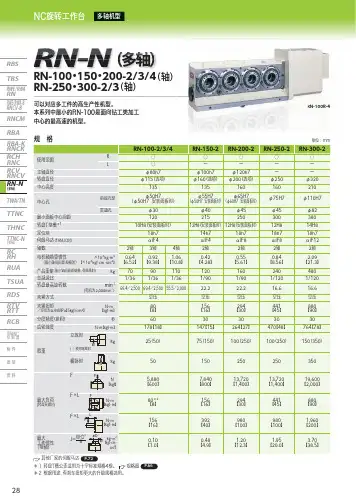

旋转工作台步进电机选型算法流程最大静力矩2相步进电机驱动器电源T £ 0.07 Nm 35HS01 M415B PS405,SPS407T £ 0.22 Nm 42HS02 M415B,ME432 PS405,SPS407T £ 0.34 Nm 42HS03 M415B,ME432 PS405,SPS407T £ 0.40 Nm 57HS04 M535,MD556,ME432 PS804,SPS487T £ 0.60 Nm 57HS06 M535,MD556,ME432 PS405,SPS487T £ 0.90 Nm 57HS09 M542,MD556,ME742 PS804,SPS705T £ 1.30 Nm 57HS13 M542,MD556,ME742 PS804,SPS705T £ 2.20 Nm 57HS22 M860,MD556,ME872 PS804, PS806T £ 3.00 Nm 86HS35 M542,MD556,ME742 PS806T £ 3.80 Nm 86HS38 M880,MD882,ME872 PS806T £ 4.50 Nm 86HS45 M880,MD882,ME872 PS806T £ 8.50 Nm 86HS85 M880,MD882,ME872 PS806T £ 12.0 Nm 110HS12 MD2278 200V变压器T £ 20.0 Nm 110HS20 MD2278 200V变压器T £ 27.0 Nm 130HS27 MD2278 200V变压器T £ 45.0 Nm 130HS45 MD2278 200V变压器典型数据：第一组：转台最大转速n max＝9转/秒转台半径R0＝100毫米转台质量Mass＝1公斤转台定位精度Error＝0.4度工件处半径R=90毫米工件个数n=2个工件质量M=0.1公斤转台外部阻力矩Tr=0.1牛顿米计算结果：转速较高，不能采用减速器。
旋转工作台步进电机选型算法流程最大静力矩2相步进电机驱动器电源T £ 0.07 Nm 35HS01 M415B PS405,SPS407T £ 0.22 Nm 42HS02 M415B,ME432 PS405,SPS407T £ 0.34 Nm 42HS03 M415B,ME432 PS405,SPS407T £ 0.40 Nm 57HS04 M535,MD556,ME432 PS804,SPS487T £ 0.60 Nm 57HS06 M535,MD556,ME432 PS405,SPS487T £ 0.90 Nm 57HS09 M542,MD556,ME742 PS804,SPS705T £ 1.30 Nm 57HS13 M542,MD556,ME742 PS804,SPS705T £ 2.20 Nm 57HS22 M860,MD556,ME872 PS804, PS806T £ 3.00 Nm 86HS35 M542,MD556,ME742 PS806T £ 3.80 Nm 86HS38 M880,MD882,ME872 PS806T £ 4.50 Nm 86HS45 M880,MD882,ME872 PS806T £ 8.50 Nm 86HS85 M880,MD882,ME872 PS806T £ 12.0 Nm 110HS12 MD2278 200V变压器T £ 20.0 Nm 110HS20 MD2278 200V变压器T £ 27.0 Nm 130HS27 MD2278 200V变压器T £ 45.0 Nm 130HS45 MD2278 200V变压器典型数据：第一组：转台最大转速n max＝9转/秒转台半径R0＝100毫米转台质量Mass＝1公斤转台定位精度Error＝0.4度工件处半径R=90毫米工件个数n=2个工件质量M=0.1公斤转台外部阻力矩Tr=0.1牛顿米计算结果：转速较高，不能采用减速器。
新平台公司简介：深圳市新平台传动设备有限公司是目前国内专业研发、生产、销售精密伺服旋转工作台的企业。
所生产的伺服旋转平台以超重载、高旋转精度，低侧隙为特点，其产品类别包括同轴型，旁轴型，直角型三种结构形式，主要适用于机械手臂、数控转台、对位机构、军工雷达、自动化及测量和试验中要求精度高的领域。
公司所生产的伺服旋转工作台的输出旋转法兰均采用交叉滚子轴承支撑，交叉滚子轴承中的滚子呈交错90度的排列，并且轴承在出厂前通过过盈配合的方式增加预紧力矩，公司由此轴承支撑的伺服旋转平台具有承受径向、轴向、倾覆力矩等各种载荷的特性，与传统圆锥滚子组合轴承相比，其刚度提高10-20倍。
公司所生产的伺服旋转工作台的输出旋转法兰在组装到交叉滚子轴承完成后，重新安装在专业的磨削设备上，以交叉滚子轴承为旋转中心对其定位面及端面进行磨削加工，保证了旋转法兰精度极高的同心度及端面垂直度。
公司所生产的伺服旋转工作台均采用行星减速结构来增加传动力矩，减速比从3至1536，传动力矩高达2400NM,公司由此结构的伺服旋转平台具有低侧隙，低噪音，大传动力矩的特点，适用于速度，力矩有各种要求的场合。
公司拥有进口加工中心，数控车床、精密齿轮磨床等加工设备100余台，配备激光干涉仪、扭矩测试仪、全数字波动仪，噪音计等全套检测设备，精工细做，保证每个产品的优良品质。
公司的核心产品经过多年的技术开发，技术成熟、品质过硬，各项指标和精度都达到国外同类产品的要求，打破了国外公司的同类产品在国内长期垄断地位。
“新平台”经营理念：诚信立足，至善至美，始终坚持以优质的产品和真诚的服务来开拓市场。
CR系列（同轴型）1.高刚性CR系列伺服旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的10倍以上。

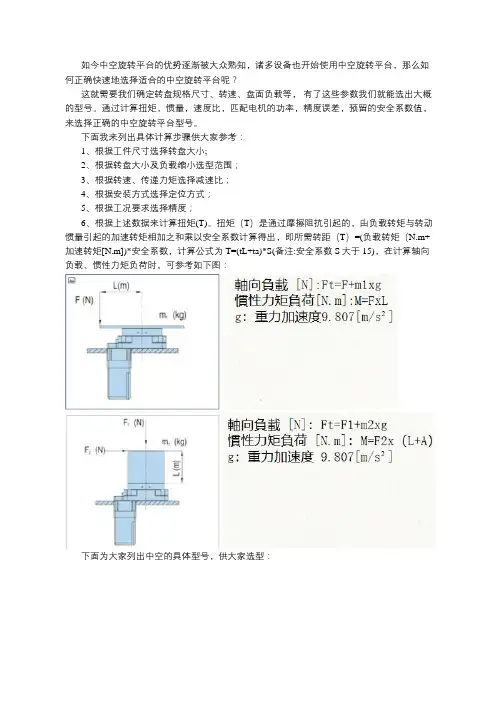

如今中空旋转平台的优势逐渐被大众熟知，诸多设备也开始使用中空旋转平台，那么如何正确快速地选择适合的中空旋转平台呢？
这就需要我们确定转盘规格尺寸、转速、盘面负载等，有了这些参数我们就能选出大概的型号。
通过计算扭矩，惯量，速度比，匹配电机的功率，精度误差，预留的安全系数值，来选择正确的中空旋转平台型号。
下面我来列出具体计算步骤供大家参考：
1、根据工件尺寸选择转盘大小;
2、根据转盘大小及负载缩小选型范围；
3、根据转速、传递力矩选择减速比；
4、根据安装方式选择定位方式；
5、根据工况要求选择精度；
6、根据上述数据来计算扭矩(T)。
扭矩（T）是通过摩擦阻抗引起的，由负载转矩与转动惯量引起的加速转矩相加之和乘以安全系数计算得出，即所需转距（T）=(负载转矩（N.m+加速转矩[N.m])*安全系数，计算公式为T=(tL+ta)*S(备注:安全系数S大于15)，在计算轴向负载、惯性力矩负荷时，可参考如下图：
下面为大家列出中空的具体型号，供大家选型：。
非标机械设计选型与案例分析间歇传动设计中空旋转平台本节主题：中空旋转平台内容：掌握中空旋转平台适用场合及特点一、中空旋转平台定义中空旋转平台减速机是最近几年才流行的自动化装置，市场上的叫法很多，例如:中空旋转台、中空旋转平台减速机、高精密中空螺旋平台减速机、步进旋转平台、伺服旋转台、行星旋转台、旋转器和转向器，指的都是一个产品不同的名称而已。
中空旋转平台是一款革命性的新产品。
用于多种旋转运动场合。
可取代DD MOTOR与凸轮分割器。
集高工作效率，高精度，高刚性，高性价比于一身。
是旋转运动机构中革命性的产品。
在两者之间取得平衡，重复定位精度≦10秒，马达轻松配制，承载稳重，可搭配AC伺服马达或步进马达做任意角度分割，既可满足分割器无法达到之数位控制，定位精度又可媲美DD 马达。
可大幅度降低成本。
二、中空旋转平台优点1、弹性搭配连接可搭配各厂牌伺服或步进电机。
输入端与马达的连结采用筒夹式的锁紧机构，并经动平衡分析，以确保输入转速下结合界面的同心度和平衡度及零背隙的动力传递。
1）、可搭配100～750W伺服马达2）、工作物可直接锁固3）、旋转盘面可直接锁固工作物，提升工件装载之方便性4）、配线方便，此旋转平台为中空式设计，无论是配线或配管均方便5）、高精度，定位精度小于一分，重复定位精度可达±10sec6）、运转动作平稳，盘面运转平稳、顺畅、且定位快速7）、适用各种马达，中空旋转平台可采用各种厂牌之伺服马达驱动TH62/ 可搭配100W伺服马达TH85/ 可搭配200～400W伺服马达TH130/ 可搭配400W伺服马达TH200 / 可搭配750W伺服马达三、高精度定位重复定位精度±10 sec无齿隙的高精度定位短时间内实现惯性负载的定位四、高刚性，两种轴承可选在轴向负荷较小的应用场合，可选用滚珠轴承。
需同时承载径向及轴向负荷的场合，可选择高精密交叉滚珠轴承，此轴承体积小，结构紧凑，高刚性。
旋转平台机械结构
设计
一、设计要求
1、设计一种旋转平台机械结构，其旋转角度范围为0°~360°，旋转速度为0.1°/s，最大负载重量为50kg；
2、旋转平台机械结构的外形尺寸不得超过1000mm×1000mm×10 00mm；
3、旋转平台机械结构的整体结构要求紧凑、稳定、可靠，并具有良好的抗震性能；
4、旋转平台机械结构的控制系统要求精确、可靠，并具有良好的抗干扰性能；
5、旋转平台机械结构的控制系统要求可以实现远程控制，并具有良好的安全性能。
二、设计方案
1、机械结构设计：
（1）采用铸铁制作底座，底座上安装有旋转轴，旋转轴上安装有旋转平台；
（2）底座上安装有滚珠丝杆，滚珠丝杆上安装有滚珠丝杆头，滚珠丝杆头上安装有滚珠丝杆头轴，滚珠丝杆头轴上安装有滚珠丝杆头轴轴承；
（3）底座上安装有电机，电机上安装有减速机，减速机上安装有齿轮，齿轮与滚珠丝杆头轴轴承连接；
（4）底座上安装有支撑架，支撑架上安装有支撑架轴，支撑架轴上安装有支撑架轴轴承，支撑架轴轴承上安装有支撑架轴轴承轴，支撑架轴轴承轴上安装有支撑架轴轴承轴轴承；
（5）底座上。
空心轴电机与轴的配合：空心轴电机与轴的配合需要考虑多个因素，以确保其正常运转和高效性能。
以下是一些关键的配合要点：1．轴径与空心轴内径的配合：空心轴电机的轴径应略小于所需配合的实心轴外径，而空心轴的内径则应略大于实心轴的外径。
这样，当实心轴插入空心轴时，它们之间就能形成紧密的配合。
为确保两者之间的紧密配合，可以采用过盈配合的方式，即空心轴内径比实心轴外径小一定的尺寸，通过加热空心轴或冷却实心轴来实现装配。
2．键槽的配合：为了实现扭矩的传递，空心轴和实心轴上通常都设有键槽。
键槽的宽度和深度应根据设计要求进行精确加工，以确保键在槽内能够自由滑动，同时又能承受所需的扭矩。
3．轴承的选用与安装：空心轴电机通常需要安装轴承来支撑轴的旋转。
轴承的类型、尺寸和精度等级应根据电机的负载、转速和使用环境等因素进行选择。
在安装轴承时，应确保其与轴和轴承座之间的配合公差符合设计要求，以保证轴承的正常运转和使用寿命。
4．密封件的选用与安装：为了防止灰尘、水分等杂质进入空心轴内部，需要在轴与轴承座之间安装密封件。
密封件的类型、尺寸和材质应根据电机的使用环境进行选择。
在安装密封件时，应确保其安装位置正确、无损伤，并能有效地阻止杂质的侵入。
5．润滑与冷却：空心轴电机在运转过程中需要良好的润滑和冷却条件。
应根据电机的使用要求选择合适的润滑剂，并定期检查和更换润滑剂。
同时，应确保电机的冷却系统畅通无阻，以防止电机过热而损坏。
总之，空心轴电机与轴的配合需要综合考虑多个因素，包括轴径与空心轴内径的配合、键槽的配合、轴承的选用与安装、密封件的选用与安装以及润滑与冷却等。
只有在这些方面都做到精确无误，才能确保空心轴电机的正常运转和高效性能。
100W的电机能配多大的中空旋转平台
中空旋转平台是一款革命性产品。
用于多种旋转运动场合。
可取代DD马达与凸轮分割器。
集高工作效率，高精度，高刚性，高性价比于一身。
是旋转运动机构中革命性的产品。
下面新平台就为大家介绍下中空旋转平台的优势及应用。
SR/RR40的中空旋转配100W的电机使用是最合适的，也可以根据自己的减速比来选择需要的旋转平台。

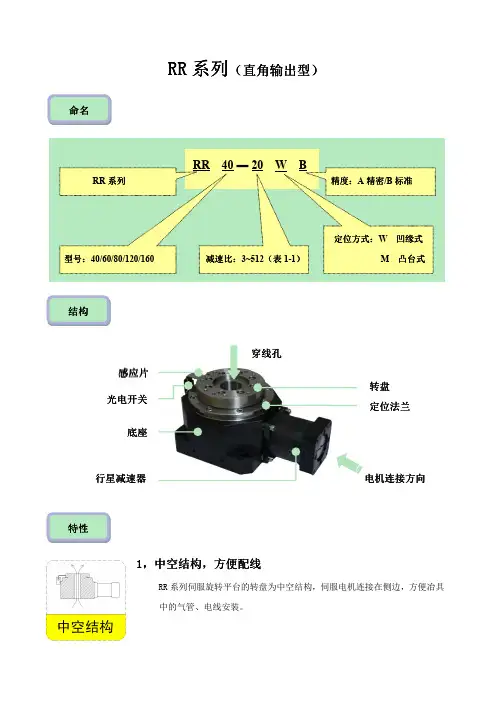

中空旋转平台都有以下特点：
1.中空结构，方便穿线
伺服旋转平台的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装。
2.高刚性
伺服旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的10倍以上。
3.高旋转精度
伺服旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削，保证转盘的同轴度，端跳动等形位
公差。
4.大力矩，低侧隙
伺服旋转平台采用行星减速的方式来增大输出力矩，减速比从1至1536，输出力矩范围较大，能够满足各种力矩要求的场合。
另外通过改变齿轮中心距离的方法来消除齿隙，使得SR系列伺服旋转平台的反向侧隙接近零间隙，精度媲美DD马达。
5.自带零点开关，选配限位开关
伺服旋转平台标配光电开关及感应片，另外可选配正负限位开关，方便电气中的零点控制，简化机械设计流程。
6.防尘防水
伺服旋转平台采用骨架油封将平台内部与外部进行隔离，防尘防水级达到IP65，满足在粉尘，溅水，重湿等恶劣环境工作的要求。
如上图所示
旋转平台的优势
1.通过直接连接可提高可靠性、降低成本
可直接将需要装置的工作台机械手臂安装在旋转平台上，与使用皮带轮等机械零件相比，中空旋转平台可减少机械设计、零件调配、皮带状态调整等环节耗费的时间和费用。
2.马达配置
可自由选配各种品牌步进马达或伺服马达
3.无齿轮的高定位
无齿隙，定位精度小于等于1MIN，重复定位精度可达正负5弧秒。
4.大口径中空结构
配线、配管更方便简洁，在布线复杂的配线、配管环境下此特性的优势尤为突出。
