【CN209959827U】可调式中空旋转平台【专利】

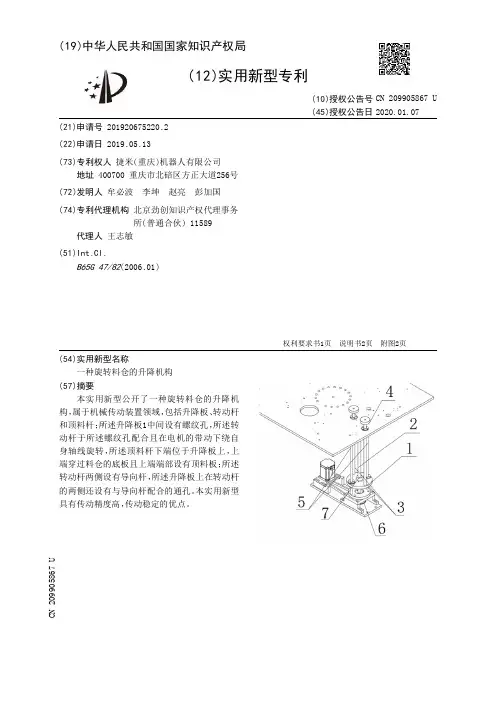

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920675220.2(22)申请日 2019.05.13(73)专利权人 捷米(重庆)机器人有限公司地址 400700 重庆市北碚区方正大道256号(72)发明人 牟必波　李坤　赵亮　彭加国　(74)专利代理机构 北京劲创知识产权代理事务所(普通合伙) 11589代理人 王志敏(51)Int.Cl.B65G 47/82(2006.01)(54)实用新型名称一种旋转料仓的升降机构(57)摘要本实用新型公开了一种旋转料仓的升降机构，属于机械传动装置领域，包括升降板、转动杆和顶料杆；所述升降板1中间设有螺纹孔，所述转动杆于所述螺纹孔配合且在电机的带动下绕自身轴线旋转，所述顶料杆下端位于升降板上，上端穿过料仓的底板且上端端部设有顶料板；所述转动杆两侧设有导向杆，所述升降板上在转动杆的两侧还设有与导向杆配合的通孔。

本实用新型具有传动精度高，传动稳定的优点。

权利要求书1页 说明书2页 附图2页CN 209905867 U 2020.01.07C N 209905867U权　利　要　求　书1/1页CN 209905867 U1.一种旋转料仓的升降机构，其特征在于，包括升降板、转动杆和顶料杆；所述升降板中间设有螺纹孔，所述转动杆上设有与所述螺纹孔配合的螺纹且在电机的带动下绕自身轴线旋转，所述顶料杆下端位于升降板上，上端穿过料仓的底板且上端端部设有顶料板；所述转动杆两侧设有导向杆，所述升降板上在转动杆的两侧还设有与导向杆配合的通孔。

2.如权利要求1所述的一种旋转料仓的升降机构，其特征在于，顶料杆有两个，分别设置在转动杆两侧。

3.如权利要求2所述的一种旋转料仓的升降机构，其特征在于，所述转动杆下端设有从动带轮，从动带轮由电机通过传动带带动，所述电机竖直设置在升降板一侧且电机轴朝下设置。

4.如权利要求1-3任一项所述的一种旋转料仓的升降机构，其特征在于，所述转动杆与升降板之间设有内外螺套；所述内外螺套成筒状，其内壁为刚性螺纹与转动杆配合；其外壁为柔性螺纹与升降板配合。

专利名称：一种新型中空旋转平台装置专利类型：实用新型专利
发明人：廖建云
申请号：CN202121612637.8
申请日：20210715
公开号：CN215720732U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及中空旋转平台技术领域，特别是一种新型中空旋转平台装置，包括制冷外体和旋转内体所述制冷外体的一侧固定安装有制冷储水箱，所述制冷储水箱的底部固定安装有出水管，所述出水管远离制冷储水箱的一端固定连接有循环吸热管，所述循环吸热管远离出水管的一端固定连接有回水管，所述回水管的底部固定安装有循环压力泵，所述循环压力泵底部的水管与制冷储水箱固定连接，所述制冷外体的内部固定安装有旋转内体；本实用新型经冷却的水从出水管进入循环吸热管，将电机产生的热量进行吸附，带有热量的水从回水管回至制冷储水箱内，该装置导热效果好，不需要内部元件接触空气就行进行散热，防止灰尘的累积对元件造成影响。

申请人：广州市德森传动设备有限公司
地址：510000 广东省广州市番禺区钟村街工业开发A区(1号厂房)301
国籍：CN
代理机构：广州立凡知识产权代理有限公司
代理人：曹禹佳
更多信息请下载全文后查看。

专利名称：可调式旋转工作台专利类型：实用新型专利
发明人：徐浩峰,林志明,徐子杰申请号：CN201320278421.1申请日：20130520
公开号：CN203228022U
公开日：
20131009
专利内容由知识产权出版社提供
摘要：本实用新型涉及可调式旋转工作台，为机床加工领域，解决了机床关于负角型面块加工费时费力的问题，可调式旋转工作台，包括工作台面，还包括导轨和支撑于导轨上的支撑板，所述支撑板可沿着导轨前后移动，所述工作台面的一端转接导轨上、另一端转接在支撑板上，所述支撑板通过定位结构定位在导轨上。

使支撑板沿着导轨移动，带动工作台面绕导轨转动到所需角度位置，通过定位结构使的支撑板相对导轨固定进而使工作台面固定不动，大大简化了负角型面块的加工。

申请人：浙江铁牛汽车车身有限公司
地址：321301 浙江省金华市永康市经济技术开发区浙江铁牛汽车车身有限公司
国籍：CN
代理机构：杭州华鼎知识产权代理事务所(普通合伙)
代理人：魏亮
更多信息请下载全文后查看。

专利名称：一种旋转式多功能平台
专利类型：发明专利
发明人：李国富,劳科奇,沈彬,潘驰,吴灵锋,温从剑,刘莹璇,宣国超
申请号：CN201310155687.1
申请日：20130428
公开号：CN103251238A
公开日：
20130821
专利内容由知识产权出版社提供
摘要：本发明公开了一种旋转式多功能平台，特点是包括主体和旋转板，主体的上端部设置有两侧开口的空腔，旋转板位于空腔中，主体内设置有控制系统和旋转板的旋转驱动装置；优点是将该平台放在床的旁边，人坐或躺在床上可将旋转板旋出至使用者的面前，放置或拿取物品都非常方便，而且不会限制人在床上的活动空间；又由于主体内设置有旋转板的升降驱动装置，可根据使用者的需要调节旋转板的高度，使其位于一个合适的高度，让使用者使用起来更加舒适方便；此外，由于旋转板的下方还设置有辅助旋转板，使用时，可将旋转板和辅助旋转板同时旋出，并使旋转板和辅助旋转板位于相对的位置，这避免了转轴在长时间使用后发生受力弯曲，同时也增加了使用者的摆放空间。

申请人：宁波大学
地址：315211 浙江省宁波市江北区风华路818号
国籍：CN
代理机构：宁波奥圣专利代理事务所(普通合伙)
代理人：蔡菡华
更多信息请下载全文后查看。

专利名称：一种中空生产用可调节成型装置专利类型：实用新型专利
发明人：许乐
申请号：CN202020633198.8
申请日：20200424
公开号：CN212147483U
公开日：
20201215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中空生产用可调节成型装置，包括上模板和下模板，所述上模板的下表面一侧固定设置有上模槽，所述上模板的内部至上而下插接有中空形成柱，且中空形成柱相对位于上模槽的内部中心位置，所述中空形成柱的上端固定连接在压板的下表面，所述压板固定连接在气缸的输出端，所述下模板的上表面一侧固定设置有下模槽，且下模槽与上模槽上下对应，所述下模板的中部位置固定设置有挤压注塑孔，且挤压注塑孔与下模槽的内部对应贯通。

本实用新型中，上模板结构内插接有中空形成柱，中空形成柱可在气缸的作用下上下移动，实现注塑成型形状的改变，实现全中空及半中空的成型调节，可实现同时成型多个中空塑件，适用于小型塑件中空成型作业。

申请人：扬州久久塑业有限公司
地址：225000 江苏省扬州市西湖镇
国籍：CN
更多信息请下载全文后查看。

专利名称：一种自动对位中空旋转平台专利类型：实用新型专利
发明人：张冲,王淼达
申请号：CN202122402290.0
申请日：20211007
公开号：CN215831078U
公开日：
20220215
专利内容由知识产权出版社提供
摘要：本实用新型适用于自动化设备技术领域，提供了一种自动对位中空旋转平台，包括：平台本体，其顶部固定安装有固定座，且位于所述固定座的一侧设置有凸台，所述固定座的内部转动设置有中空旋转轴承，所述平台本体的内部设置有第一齿轮，且所述第一齿轮环绕套接于所述中空旋转轴承的底部外壁上，所述平台本体的底部一侧还设置有承载座，其内部可转动的设置有输出轴，所述输出轴的顶端固接有和所述第一齿轮啮合连接的第二齿轮，当中空旋转轴承旋转到一定角度后，发射器会处于接收器下方，发射器发射到位信号给接收器，接收器通过伺服控制系统控制伺服电机输出端停止转动，使中空旋转轴承停止在当前位置，确保旋转时精度的控制。

申请人：昆山达宇特机电科技有限公司
地址：215000 江苏省苏州市昆山开发区夏荷路99号港龙商务大厦1号楼1520室
国籍：CN
更多信息请下载全文后查看。

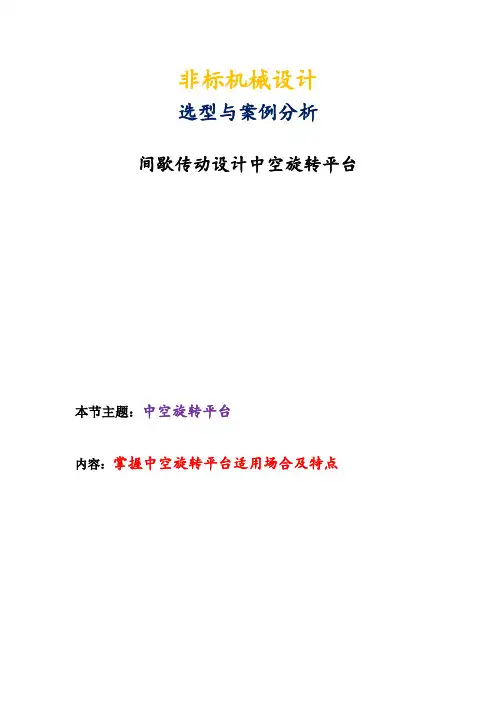

非标机械设计选型与案例分析间歇传动设计中空旋转平台本节主题：中空旋转平台内容：掌握中空旋转平台适用场合及特点一、中空旋转平台定义中空旋转平台减速机是最近几年才流行的自动化装置，市场上的叫法很多，例如:中空旋转台、中空旋转平台减速机、高精密中空螺旋平台减速机、步进旋转平台、伺服旋转台、行星旋转台、旋转器和转向器，指的都是一个产品不同的名称而已。

中空旋转平台是一款革命性的新产品。

用于多种旋转运动场合。

可取代DD MOTOR与凸轮分割器。

集高工作效率，高精度，高刚性，高性价比于一身。

是旋转运动机构中革命性的产品。

在两者之间取得平衡，重复定位精度≦10秒，马达轻松配制，承载稳重，可搭配AC伺服马达或步进马达做任意角度分割，既可满足分割器无法达到之数位控制，定位精度又可媲美DD 马达。

可大幅度降低成本。

二、中空旋转平台优点1、弹性搭配连接可搭配各厂牌伺服或步进电机。

输入端与马达的连结采用筒夹式的锁紧机构，并经动平衡分析，以确保输入转速下结合界面的同心度和平衡度及零背隙的动力传递。

1）、可搭配100～750W伺服马达2）、工作物可直接锁固3）、旋转盘面可直接锁固工作物，提升工件装载之方便性4）、配线方便，此旋转平台为中空式设计，无论是配线或配管均方便5）、高精度，定位精度小于一分，重复定位精度可达±10sec6）、运转动作平稳，盘面运转平稳、顺畅、且定位快速7）、适用各种马达，中空旋转平台可采用各种厂牌之伺服马达驱动TH62/ 可搭配100W伺服马达TH85/ 可搭配200～400W伺服马达TH130/ 可搭配400W伺服马达TH200 / 可搭配750W伺服马达三、高精度定位重复定位精度±10 sec无齿隙的高精度定位短时间内实现惯性负载的定位四、高刚性，两种轴承可选在轴向负荷较小的应用场合，可选用滚珠轴承。

需同时承载径向及轴向负荷的场合，可选择高精密交叉滚珠轴承，此轴承体积小，结构紧凑，高刚性。

专利名称：一种中空旋转平台专利类型：实用新型专利
发明人：刘尚柏,黄求索,邓青云申请号：CN202020547572.2申请日：20200414
公开号：CN211875060U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本申请涉及减速机技术领域，更具体地说，它涉及一种中空旋转平台，包括安装底板，所述安装底板结构中空，所述安装底板连接有空心轴，所述空心轴贯穿整个平台，所述安装底板一侧连接有行星减速机构；所述行星减速机构包括太阳齿轮、行星轮、内齿圈、行星转架和输出法兰，所述行星转架安装于输出法兰上，所述输出法兰和行星转架由交叉滚子轴承支撑，所述交叉滚子轴承通过轴承端压与内齿圈、安装底板连接固定，所述太阳齿轮包括与行星齿轮啮合的小齿圈和与入力齿轮轴啮合的大齿圈；所述安装底板一侧还安装有安装座，所述安装座内转动连接有入力齿轮轴，所述入力齿轮轴的端部一体成型并设有键槽。

本申请具有精度高、承受扭矩大的优点。

申请人：广东赛尼智能装备科技有限公司
地址：523000 广东省东莞市樟木头镇樟洋社区樟深大道南25号三楼
国籍：CN
代理机构：广东有知猫知识产权代理有限公司
代理人：朱亲林
更多信息请下载全文后查看。
