第八章 材料的变形和断裂

简答题第一章材料结构的基本知识1、说明结构转变的热力学条件与动力学条件的意义。

答：结构转变的热力学条件决定转变是否可行，是结构转变的推动力，是转变的必要条件；动力学条件决定转变速度的大小，反映转变过程中阻力的大小。

2、说明稳态结构与亚稳态结构之间的关系。

答：稳态结构与亚稳态结构之间的关系：两种状态都是物质存在的状态，材料得到的结构是稳态或亚稳态，取决于转交过程的推动力和阻力(即热力学条件和动力学条件)，阻力小时得到稳态结构，阻力很大时则得到亚稳态结构。

稳态结构能量最低，热力学上最稳定，亚稳态结构能量高，热力学上不稳定，但向稳定结构转变速度慢，能保持相对稳定甚至长期存在。

但在一定条件下，亚稳态结构向稳态结构转变。

3、说明离子键、共价键、分子键和金属键的特点。

答：离子键、共价键、分子键和金属键都是指固体中原子(离子或分子)间结合方式或作用力。

离子键是由电离能很小、易失去电子的金属原子与电子亲合能大的非金属原于相互作用时，产生电子得失而形成的离子固体的结合方式。

共价键是由相邻原子共有其价电子来获得稳态电子结构的结合方式。

分子键是由分子(或原子)中电荷的极化现象所产生的弱引力结合的结合方式。

当大量金属原子的价电子脱离所属原子而形成自由电子时，由金属的正离子与自由电子间的静电引力使金属原子结合起来的方式为金属键。

第二章材料的晶体结构1、在一个立方晶胞中确定6个表面面心位置的坐标。

6个面心构成一个正八面体，指出这个八面体各个表面的晶面指数、各个棱边和对角线的晶向指数。

解八面体中的晶面和晶向指数如图所示。

图中A、B、C、D、E、F为立方晶胞中6个表面的面心，由它们构成的正八面体其表面和棱边两两互相平行。

ABF面平行CDE面，其晶面指数为；ABE面平行CDF面，其晶面指数为；ADF面平行BCE面，其晶面指数为；ADE面平行BCF面，其晶面指数为(111)。

棱边，，，，，，其晶向指数分别为[110]，，[011]，，[101]。

第8章材料的变形与断裂材料的变形与断裂是材料科学中的重要研究内容，对于了解材料的性能和使用寿命具有重要意义。

材料的变形是指在外力作用下，材料的形状、尺寸或结构发生改变的过程。

而断裂则是指在外力作用下，材料由于受到极限载荷或破坏源的影响，导致形成裂纹最终导致材料的破裂。

材料的变形可以分为弹性变形和塑性变形两种情况。

在小应力作用下，材料会发生弹性变形，即在去除外力后能够恢复其原状。

而在大应力作用下，材料会发生塑性变形，即即使去除外力，材料也无法完全恢复其原状。

材料的弹性模量是一个衡量材料抗弹性变形能力的重要参数，不同材料具有不同的弹性模量，常见材料如金属具有较大的弹性模量，而聚合物则具有较小的弹性模量。

材料的塑性变形是材料工程中非常重要的一个特性，塑性变形不仅与材料的力学性能有关，还与材料的微观结构和晶格缺陷等因素有关。

材料在塑性变形过程中会产生塑性应变和塑性应力，塑性应变是材料发生塑性变形时所引起的应变，而塑性应力则是材料发生塑性变形时所引起的应力。

常见的材料塑性变形包括屈服、流动、硬化等过程。

材料的断裂是指在外力作用下，材料发生了破裂。

材料的断裂主要分为两种形式：韧性断裂和脆性断裂。

韧性断裂是指材料在外力作用下具有一定韧性，在发生破裂前能够发生大量的塑性变形。

而脆性断裂则是指材料在外力作用下没有发生明显的塑性变形，很快发生破裂。

韧性断裂常见于许多金属材料，而脆性断裂则常见于一些玻璃、陶瓷等材料。

材料的断裂形式可以通过断口分析来确定。

不同的断口形式对应着不同的材料断裂机制。

常见的断裂形式有拉断、韧窝断裂、脆窝断裂等。

拉断是指材料发生拉伸断裂，断口两侧平整光滑，常见于高强度的金属材料。

而韧窝断裂则是指材料发生韧性断裂，断口两侧有明显的韧窝。

脆窝断裂则是指材料发生脆性断裂，断口两侧有明显的断裂窝。

通过对断口形态的观察可以判断材料的断裂机制和断裂韧性。

材料的变形和断裂不仅仅涉及到力学性能的研究，还和材料的制备工艺、微观结构、晶体缺陷、应力和温度等因素有关。

第一章：单向静拉伸试验：是应用最广泛的力学性能试验方法之一。

1）可揭示材料在静载下的力学行为（三种失效形式）：即：过量弹性变形、塑性变形、断裂。

2）可标定出材料最基本力学性能指标：如：屈服强度、抗拉强度、伸长率、断面收缩率等。

拉伸力－伸长曲线拉伸曲线：拉伸力F －绝对伸长△L 的关系曲线。

在拉伸力的作用下，退火低碳钢的变形过程四个阶段：1）弹性变形：O ～e2）不均匀屈服塑性变形：A ～C3）均匀塑性变形：C ～B4）不均匀集中塑性变形：B ～k5）最后发生断裂。

k ～第二章：弹性变形：当外力去除后，能恢复到原形状或尺寸的变形。

特点：可逆性、单值线性、同相位、变形量小本质：都是构成材料的原子(离子)或分子从平衡位置产生可逆位移的反映。

弹性模量E ：是表征材料对弹性变形的抗力，工程称材料的刚度.E 值越大，在相同应力下产生的弹性变形就越小。

弹性模量是结构材料的重要力学性能指标之一。

影响因素：1、键合方式 2、原子结构 3、晶体结构 4、化学成分 5.微观组织 6.温度 弹性模量 E 与切变模量 G 关系：(其中： ν－泊松比。

)比例极限σp ：是材料弹性变形按正比关系变化的最大应力，即拉伸应力一应变曲线上开始偏离直线时的应力值。

弹性极限：材料由弹性变形过渡到弹－塑性变形时的应力，当应力超过弹性极限σe 后，便开始产生塑性变形。

（比例极限σp 和弹性极限σe 与屈服强度的概念基本相同，都表示材料对微量塑性变形的抗力，影响因素也基本相同。

）弹性比功ae ：（弹性比能、应变比能）表示材料在弹性变形过程中吸收弹性变形功的能力。

一般用材料开始塑性变形前单位体积吸收的最大弹性变形功表示。

物理意义：吸收弹性变形功的能力。

几何意义：应力σ -应变ε曲线上弹性阶段下的面积。

欲提高材料的弹性比功：提高σe ，或降低 E2E G ν=（1＋）弹簧钢：含碳较高并添加Si 、Mn 等合金元素强化基体，经淬火＋中温回火获得回火托氏体组织及冷变形强化，以提高其弹性极限，使弹性比功ae 和弹性提高。

材料力学（土）笔记第八章 组合变形及连接部分的计算1．概 述工程实际中，构件在荷载作用下往往发生两种或两种以上的基本变形若几种变形所对应的应力（变形）属于同一数量级，则构件的变形成为组合变形对于组合变形下的构件，在线弹性、小变形条件下，可按构件的原始形状和尺寸进行计算 可先将荷载简化为符合基本变形外力作用条件的外力系分别计算构件在每一种基本变形下的内力、应力或变形利用叠加原理，综合考虑各基本变形的组合情况以确定构件的危险截面、危险点的位置及危险点的应力状态，并据此进行强度计算 若构件的组合变形超过了线弹性范围，或虽在线弹性范围内但变形较大则不能按其初始形状或尺寸进行计算，不能用叠加原理工程实际中，经常需要将构件相互连接铆钉、螺栓、键等起连接作用的部件，统称为连接件连接件（或构件连接处）的变形往往比较复杂，而其本身尺寸都比较小在工程设计中，通常按照连接的破坏可能性采用既能反映受力的基本特征，又能简化计算的假设，计算其名义应力然后根据直接试验的结果，确定其相应的许用应力，来进行强度计算这种简化计算的方法，称为工程实用计算法2．两相互垂直平面内的弯曲对于横截面具有对称轴的梁当横向外力或外力偶作用在梁的纵向对称面内时，梁发生对称弯曲 这是，梁变形后的轴线是一条位于外力所在平面内的平面曲线碰到双对称截面梁在水平和垂直两纵向对称平面内同时承受横向外力的作用情况这时梁分别在水平纵对称面（Oxz 平面）和铅垂纵对称面（Oxy 平面）内发生对称弯曲 在梁的任意横截面m-m 上，由1F 和2F 引起的弯矩值依次为1y M F x = 和 2()z M F x a =-梁的任一横截面m-m 上任一点(,)C y z 处与弯矩y M 和z M 相应的正应力分别为'yyM z I σ= 和 ''z z M y I σ=- 由叠加原理，在1F 和2F 同时作用下，截面m-m 上C 点处的正应力为 '''y z y z M M z y I I σσσ=+=-式中y I 和z I 分别为横截面对于两对称轴y 和z 的惯性矩y M 和z M 分别是截面上位于水平和铅垂对称平面内的弯矩且其力矩矢量分别与y 轴和z 轴的正向相一致在具体计算中，也可先不考虑弯矩和坐标的正负号，以其绝对值代入然后根据梁在荷载分别作用下的变形情况，判断由其引起该点处正应力的正负号为确定横截面上最大正应力点的位置，需求截面上中性轴的位置由于中性轴上各点处的正应力均为零，令0y 、0z 代表中性轴上任一点的坐标则由上式可得中性轴方程000yz yzM M z y I I -=由上式可见，中性轴是一条通过横截面形心的直线其与y 轴的夹角为θ，且tan tan y y z I I z M y M I I θϕ==⨯= 对于圆形、正方形等y z ，有由于梁各横截面上的合成弯矩M 所在平面的方位一般不相同所以，虽然每一截面的挠度都发生在该截面的合成弯矩所在平面内梁的挠曲线一般仍是一条空间曲线梁的挠曲线方程仍应分别按两垂直平面内的弯曲来计算，不能直接用合成弯矩计算 确定中性轴位置后，作平行于中性轴的两条直线，分别与横截面周边相切于两点该两点即分别为横截面上拉应力和压应力为最大的点对于工程中常用的矩形、工字型等截面梁其横截面都有都有两个互相垂直的对称轴，且截面的周边具有棱角故横截面上的最大正应力必发生在截面的棱角处于是，可根据梁的变形情况，直接确定截面上最大拉、压应力点的位置，无需定出中性轴 在确定了梁的危险截面和危险点的位置，并算出危险点处的最大正应力之后由于危险点处于单轴应力状态，可按正应力强度条件计算横截面上的切应力，对于一般实体截面梁，其数值较小，可不必考虑3．拉伸（压缩）与弯曲3.1 横向力与轴向力共同作用等直杆受横向力和轴向力共同作用时，杆将发生弯曲与拉伸（压缩）组合变形对于弯曲刚度EI 较大的杆，由于横向力引起的挠度与横截面的尺寸相比很小因此，由轴向力在相应挠度上引起的弯矩可略去不计可分别计算由横向力和轴向力引起的杆横截面上的正应力按叠加原理求其代数和，即得在组合变形下，杆横截面上的正应力max ,max N t t b F M A Wσσσ=+=+ 当材料的许用拉应力和许用压应力不相等时杆内的最大拉应力和最大压应力必须分别满足杆件的拉、压强度条件对于弯曲刚度EI 较小的杆件，在压缩和弯曲组合变形下轴向压力引起的附加弯矩较大，且其转向与横向力引起的弯矩相同因此不能按杆的原始形状来计算，叠加原理也不再适用3.2 偏心拉伸（压缩）作用在直杆上的外力，当其作用线与杆的轴线平行但不重合时，将引起偏心拉伸或偏心压缩 横截面具有两对称轴的等直杆承受矩截面形心为e （称为偏心距）的偏心拉力F 为例 先将作用在杆端截面上A 点处的拉力F 向截面形心1O 点简化得到轴向拉力F 和力偶矩Fe ，将力偶矩分解为ey M 和ez Msin ey F M Fe Fz α==cos ez F M Fe Fy α==式中，坐标轴y 、z 为截面的两个对称轴F y 、F z 为偏心拉力F 作用点（A 点）的坐标于是的得到一个包含轴向拉力和两个在纵对称面内的力偶的静力等效力系此力系将分别使杆发生轴向拉伸和在两相互垂直的纵对称面内的纯弯曲当杆的弯曲刚度较大时，同样可按叠加原理求解在上述力系作用下任一横截面n-n 上的任一点(,)C y z 处相应于轴力N F F =和两个弯矩的正应力，由叠加原理，的C 点处的正应力F F y zFz z Fy y F A I I σ⨯⨯=++ 利用惯性矩与惯性半径间的关系 2y yI A i =⨯，2z z I A i =⨯ 式子可改写为22(1)FF y zz z y y F A i i σ=++ 上式是一个平面方程，表明正应力在横截面上按线性规律变化应力平面与横截面相交的直线（沿该直线0σ=）就是中性轴令0y 、0z 代表中性轴上任一点的坐标，代入即得中性轴方程002210F F y z z y z y i i ++= 在偏心拉伸（压缩）情况下，中性轴是一条不通过截面形心的直线为定出中性轴的位置，可利用其在y 、z 两轴上的截距y a 和z a在上式中，令00z =，相应的0y 即为截距y a ，而令00y =，相应的0z 即为截距z a 由此求得2z y F i a y =-，2y z Fi a z =- A 在第一象限内，F y 、F z 都为正值，则y a 、z a 均为负值即中性轴与外力作用点分别处于截面形心的相对两侧对于周边无棱角的截面，可作两条与中性轴平行的直线与横截面的周边相切两切点即为横街面上最大拉应力和最大压应力所在的危险点将危险点的坐标代入公式即可求得最大拉应力和最大压应力对于周边具有棱角的截面，其危险点必定在截面的棱角处，并可根据杆件的变形来确定 最大拉应力,max t σ和最大压应力,max c σ，其值为,max ,max t F F c yz Fz Fy F A W W σσ⎫⎪=±±⎬⎪⎭ 式子对箱型、工字形等具有棱角的截面都适用当外力的偏心距（F y 、F z ）较小时，中性轴可能不与横截面相交即横截面就可能不出现与轴力异号的应力由于危险点仍处于单轴应力状态，可按正应力的强度条件进行计算3.3 截面核心如前所述，当偏心轴向力F 的偏心距较小时，杆横截面上就可能不出现异号应力 因此当偏心压力F 的偏心距较小时，杆的横截面上可能不出现拉应力外力作用点离形心越近，中性轴距形心就越远当外力作用点位于截面形心附近的一个区域内时，就可以保证中性轴不与横截面相交，这个区域就称为截面核心当外力作用在截面核心的边界上时相对应的中性轴正好与截面的周边相切，利用这一关系就可确定截面核心的边界为确定任意形状截面的截面核心边界，可将与截面周边相切的任一直线视作中性轴 在y 和z 形心主惯性轴上的截距分别为1y a 和1z a可确定与该中性轴对应的外力作用点1按上述方法求得与其对应的截面核心边界上的点2、3、…的坐标连接这些点所得到的一条封闭曲线，即为所求截面核心的边界该边界曲线所包围的带阴影线的区域，即为截面核心圆截面对于圆心O 时极对称的，因此，截面核心的边界对于圆心也是极对称的为一圆心为O 的圆作一条与圆截面周边相切于A 点的直线，将其视为中性轴取OA 为y 轴，于是，该中性轴在y 和z 形心主惯性轴上的截距为1/2y a d =， 1z a =∞圆截面的222/16y z i i d ==，将其代入公式即得与其对应的截面核心边界上点1的坐标2211/16/28z y y i d d a d ρ=-=-=-，2110y z z i a ρ=-= 从而可知，截面核心边界是一个以O 为圆心，/8d 为半径的圆对于边长为b h ⨯的矩形截面，两对称轴y 和z 为截面的形心主惯性轴将与AB 向切的直线①视作中性轴，其在y 和z 轴上的截距分别为，矩形截面2212yb i =，2212z h i = 将上式代入，即得中性轴①对应的截面核心边界点上点1的坐标为2211/12/26z y y i h h a h ρ=-=-=-, 2110y z z i a ρ=-= 同理，分别将与矩形边界相切的直线②、③、④视作中性轴可得对应的截面核心边界上点2、3、4的坐标从而得到了截面核心边界上的4个点当中性轴从截面的一个侧边绕截面的顶点旋转到其相邻边时 将得到一系列通过边界点B 但斜率不同的中性轴而B 点的坐标(,)B B y z 是一系列中性轴共有的 将其代入中性轴方程，经改写后得2222110F F B B B B F F y z y z z y z y z y z y i i i i ++=++= 上式中，B y 、B z 为常数 因此该式就可看作时表示外力作用点坐标(,)F F y z 间关系的直线方程即当中性轴绕B 点旋转时，相应的外力作用点移动的轨迹是一条连接点1、2的直线将1、2、3、4四点中相邻的两点连以直线，即得矩形截面的截面核心边界截面核心为位于截面中央的菱形对于具有棱角的截面，均可按照上述方法确定其截面核心对于周边有凹进部分的截面（例如槽型或T 字型截面等）在确定截面核心边界时，应该注意不能取与凹进部分的周边相切的直线作为中性轴，因为这种直线显然约横截面相交4．扭转与弯曲一般的传动轴通常发生扭转与弯曲组合变形讨论杆件发生扭转与弯曲组合变形时的强度计算直径为d 的等直圆杆AB ，A 端固定，B 端具有与AB 成直角的刚臂，并受铅垂力F 作用，将F 简化为一作用于杆端截面形心的横向力F 和一作用于杆端的力偶矩e M Fa = 杆AB 将发生弯曲与扭转组合变形分别作杆的弯矩图和扭矩图，可见杆的危险截面为固定端截面，内力分量分别为M Fl =， e T M Fa ==由弯曲和扭转的应力变化规律可知危险截面上的最大弯曲正应力σ发生在铅垂直径的上、下两端点对于许用拉应力，压应力相等的塑性材料来说，该两点的危险程度相同 研究任一点，围绕该点分别用横截面、径向纵截面和切向纵截面截取单元体 该点应力状态如图所示，可见该点处于平面应力状态，其三个主应力为132σσσ⎫=⎬⎭ 20σ= 对于塑性材料制成的杆件，选用第三或第四强度理论来建立强度条件用第三、第四强度理论，将上述各应力代入向相应的应力表达式求得相当应力后，即可根据材料的许用应力[]σ来建立强度条件，对杆进行强度计算 其中弯曲正应力/M W σ=，扭转切应力/p T W τ=，对于圆截面杆2p W W =截面周边各点处弯曲正应力的数值和正负号都将随着轴的转动而交替变化这种应力称为交变应力，交变应力下工作的构件另有相应的计算准则5．连接件的实用计算法5.1 剪切的实用计算设两块钢板用螺栓连接后承受拉力F螺栓在两侧面上分别收到大小相等、反向相反、作用线相距很近的两组分布力系的作用 螺栓在这样的作用下，将沿两侧外力之间，并与外力作用线平行的截面m-m 发生相对错动称为剪切面应用截面法，可得剪切面上的内力，即剪力s F在剪切实用计算中，假设剪切面上各点处的切应力相等 于是剪切面上的名义切应力为S sF A τ=式中s A 为剪切面面积，s F 为剪切面上的剪力 通过试验得到剪切破坏时材料的极限切应力u τ，除以安全因数，得许用应力[]τ 剪切强度表示为[]S sF A ττ=≤ 名义切应力并不反映剪切面上切应力的精确理论值只是剪切平面上的平均切应力但对于低碳钢等塑性材料材料制成的连接件，变形较大而临近破坏时剪切面上的切应力将逐渐趋于均匀而且满足剪切强度条件式，不至于发生剪切破坏，从而满足工程需要对于大多数的连接件来说，剪切变形及剪切强度时主要的5.2 挤压的实用计算螺栓连接中，在螺栓与钢板相互接触的侧面上，将发生彼此间的局部承压现象，称为挤压 在接触面上的压力，称为挤压力，并记为bs F挤压力可根据被连接件所受的外力，由静力平衡条件求得当挤压力过大时，可能引起螺栓压扁或钢板在孔缘压皱，从而导致连接松动失效在挤压实用计算中，假设名义挤压应力的计算式为bs bs bsF A σ= 式中，bs F 为接触面上的挤压力；bs A 为计算挤压面面积当接触面为圆柱面时，计算挤压面面积bs A 取为实际接触面在直径平面上的投影面积 理论表明，这类圆柱状连接件与钢板孔壁间接触面上的理论挤压应力沿圆柱的变化情况如图 计算所得的名义挤压应力与接触面中点处的最大理论挤压应力值相近当连接件与被连接构件的接触面为平面时，计算挤压面面积即为实际接触面的面积 通过试验，按名义挤压应力公式得到的材料的极限挤压应力，除以安全因数确定许用挤压应力[]bs σ，则挤压强度条件可表达为[]bs bs bs bsF A σσ=≤ 注意，挤压应力是在连接件和被连接件之间相互作用的当两者材料不同时，应校核其中许用挤压应力较低的材料的挤压强度6．铆钉连接的计算铆钉连接在建筑结构中被广泛采用铆接的方式主要有搭接、单盖板对接和双盖板对接三种搭接和单盖板对接中的铆钉具有一个剪切面（称为单剪）双盖板对接中的铆钉具有两个剪切面（称为双剪）6.1 铆钉组承受横向荷载在搭接和单盖板对接中，由铆钉的受力可见铆钉（或钢板）显然将发生弯曲在铆钉组连接中，在弹性变形阶段两端铆钉的受力与中间铆钉的受力并不完全相同 为简化计算，并考虑到连接在破坏前将发生塑性变形，在铆钉计算中假设①不论铆接的方式如如何，均不考虑弯曲的影响②若外力的作用线通过铆钉组横截面的形心，且同一组内各铆钉的材料与直径均相同，则每个铆钉的受力相等 按照上述假设，即可得每个铆钉的受力1F 为1F F n= 式中，n 为铆钉组中的铆钉数求得每个铆钉的受力1F 后，即可分别校核其剪切强度和挤压强度被连接件由于铆钉孔的削弱，其拉伸强度应以最弱截面（轴力较大，截面积较小）为依据 不考虑集中应力的影响对于销钉或螺栓连接，其分析计算方法与铆钉连接相同6.2 铆钉组承受扭转荷载承受扭转荷载的铆钉组，由于被连接件（钢板）的转动趋势每一铆钉的受力将不再相同令铆钉组横截面形心为O 点 假设钢板的变形不计，可视为刚体于是，每一铆钉的平均切应变与该铆钉截面中心至O 点的距离成正比，其方向垂直于该点与O 点的连线由合力矩定理，每一铆钉上的力对O 点力矩的代数和等于钢板所受的扭转力偶矩e M ，即 e i i M Fe Fa ==∑式中，i F 为铆钉i 所受的力；i a 为该铆钉截面中心至铆钉组截面形心的距离对于承受偏心横向荷载的铆钉组可将偏心荷载F 向铆钉组截面形心O 简化得到一个通过O 点的荷载F 和一个绕O 点旋转的扭转力偶矩e M Fe =若同一铆钉组中每一铆钉的材料和直径均相同则可分别计算由力F 引起的力'i F 和由转矩e M 引起的力''i F铆钉i 的受力为'i F 和''i F 的矢量和求得铆钉i 的受力i F 后，可分别校核受力最大的铆钉的剪切强度和挤压强度。

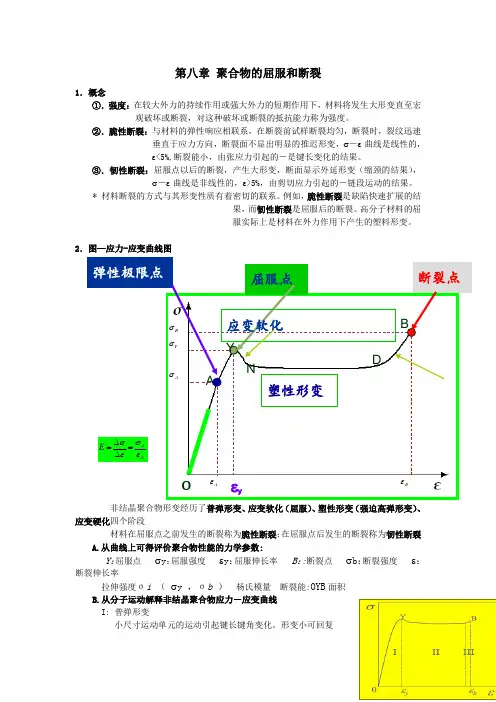

第八章 聚合物的屈服和断裂1．概念①．强度：在较大外力的持续作用或强大外力的短期作用下，材料将发生大形变直至宏观破坏或断裂，对这种破坏或断裂的抵抗能力称为强度。

②．脆性断裂：与材料的弹性响应相联系，在断裂前试样断裂均匀，断裂时，裂纹迅速垂直于应力方向，断裂面不显出明显的推迟形变，σ－ε曲线是线性的，ε<5%,断裂能小，由张应力引起的－是键长变化的结果。

③．韧性断裂：屈服点以后的断裂，产生大形变，断面显示外延形变（缩颈的结果），σ－ε曲线是非线性的，ε>5%，由剪切应力引起的－链段运动的结果。

* 材料断裂的方式与其形变性质有着密切的联系。

例如，脆性断裂是缺陷快速扩展的结果，而韧性断裂是屈服后的断裂。

高分子材料的屈服实际上是材料在外力作用下产生的塑料形变。

2．图—应力-应变曲线图非结晶聚合物形变经历了普弹形变、应变软化（屈服）、塑性形变（强迫高弹形变）、应变硬化四个阶段材料在屈服点之前发生的断裂称为脆性断裂；在屈服点后发生的断裂称为韧性断裂A.从曲线上可得评价聚合物性能的力学参数:Y ：屈服点 σy ：屈服强度 εy ：屈服伸长率 B ：:断裂点 σb ：断裂强度 ε：断裂伸长率拉伸强度σi （ σy ，σb ） 杨氏模量 断裂能:OYB 面积B.从分子运动解释非结晶聚合物应力－应变曲线I: 普弹形变小尺寸运动单元的运动引起键长键角变化。

形变小可回复 A YB A σY σB σ应变软化塑性形变N DII ：强迫高弹形变在大外力作用下冻结的链段沿外力方向取向III ：粘流形变在分子链伸展后继续拉伸整链取向排列，使材料的强度进一步提高。

形变不可回复C.强迫高弹形变的定义处于玻璃态的非晶聚合物在拉伸过程中屈服点后产生的较大应变，移去外力后形变不能回复。

若将试样温度升到其Tg 附近，该形变则可完全回复，因此它在本质上仍属高弹形变，并非粘流形变，是由高分子的链段运动所引起的。

这种形变称为强迫高弹形变D.晶态聚合物在单向拉伸时典型的应力-应变曲线如下图：OA-普弹形变YN－屈服，缩颈（应变变大，应力下降）ND －强迫高弹形变DB-细颈化试样重新被均匀拉伸， 应变随应力增加－应变硬化3．图：----温度的影响非晶聚合物在不同温度下的σ-ε曲线如图8：T <T b ，硬玻璃态，脆性断裂--1T b<T <T g ，软玻璃态，韧性断裂--2、3T g<T <T f ，高弹态--4T >T f ，粘流态--5分析：曲线1：在玻璃态（T 《T b ）：直线关系，形变小，高模量，原因是由侧基等运动单元引起键长键角的变化引起。

《材料科学基础》填空题第一章材料结构的基本知识1.原子核外电子的分布与四个量子数有关，且服从下述两个基本原理：泡利不相容原理和最低能量原理2.原子结合键中一次键（强健）有离子键、共价键、金属键：二次键（弱健）有范德瓦尔斯键、氢键、离子晶体和原子晶体硬度高，脆性大，熔点高、导电性差。

3.金属晶体导电性、导热性、延展性好，熔点较高。

4.能量最低的结构称为稳态结构或平衡态结构，能量相对较高的结构则称为亚稳态结构;5.材料的稳态结构与亚稳态结构由热力学条件和动力学条件共同决定;第二章材料的晶体结构1、晶体结构中基元就是化学组成相同、空间结构相同、排列取向相同、周围环境相同的基本单元2、简单立方晶胞中（100）、（110）、（111）晶面中，面间距最小的是（111）面，最大的是（100）面；3、晶面族｛100｝包含（100）（010）（001）及平行（100K010K001）等晶面；4、（100），（210），（110），⑵0）等构成以［001］为晶带轴的晶带;（010,（011），（101），（110）等构成以［111］为晶带轴的晶带；5、晶体宏观对称元素只有1，2, 3, 4, 6, 1，m，等8种是基本的6、金属中常见的晶体结构有面心立方、体心立方、密排六方三种；7、金属密堆积结构中的间隙有四面体间隙和八面体间隙两种类型8、面心立方晶体中1个晶胞内有生个八面体间隙，E个四面体间隙。

9、陶瓷材料是以离子键、共价键以及离子键和共价键的混合键结合在一起；10、硅酸盐的基本结构单元是硅酸根四面体:11、SiO2中主要化学键为共价键与离子与：12、硅酸盐几种主要结构单元是岛状结构单元、双四面体结构单元、环状结构单元以及链状结构单元、层状结构单元；13、离子晶体中决定正负离子堆积方式的两因数是：电荷大小，满足电中性；正负离子的相对大小;14、陶瓷材料的组成相有玻璃相、气相和结晶相(a) (b>15、上图为离子晶体中稳定和不稳定的配位图形，—为不稳定配位图形第三章高分子材料的结构1. 1.按照聚合物热行为可将聚合物分为热固性塑料和一热塑性塑料一两类。

材料力学中的变形与断裂研究材料力学是研究材料在外界作用下的变形与断裂行为的科学，应用广泛于各个领域。

变形与断裂的研究不仅关乎着材料的性能与稳定性，也对于材料的设计和制造具有重要意义。

一、材料的变形材料的变形是指材料由原来的形状、尺寸、结构和性质等相应地发生改变的过程。

材料的变形可以是弹性或塑性的，而弹性变形是指在外力作用下，材料发生形变但在去掉外力后能完全恢复原状；而塑性变形则是指材料在外力的作用下形成的变形会部分或完全保留下来。

在材料的变形过程中，重要的参数之一是应力。

应力是指单位面积上所受的力，可以是拉伸、压缩或剪切力。

应力和材料之间的关系可根据材料的应力－应变曲线来描述。

应力－应变曲线可以反映材料的强度和韧性等性质。

二、材料的断裂随着外界条件的变化和作用力的增加，材料可能会发生断裂。

断裂是材料破裂的过程，由于材料内部承受的载荷过大而导致材料失去结构完整性。

研究材料的断裂行为有助于预测材料的寿命和安全性。

材料的断裂可以分为静态断裂和疲劳断裂两类。

静态断裂是指在静态载荷下材料的破裂，例如材料受到巨大的拉伸或压缩力时发生断裂。

疲劳断裂则是指在频繁重复的载荷作用下材料破裂，例如金属材料在长时间的交变应力下逐渐疲劳而导致断裂。

三、材料力学研究的重要性材料力学的研究对于材料的设计和制造具有重要意义。

通过研究材料的变形和断裂行为，可以对材料的强度、耐久性和寿命等进行评估和预测，从而选择合适的材料和设计出高性能的产品。

同时，材料力学的研究也为新材料的开发和创新提供了理论基础。

通过对材料内部结构和物理特性的深入了解，可以引导材料的设计和制备，提升其性能和功能。

在实际应用中，材料力学的研究对于工程和科学领域具有重要价值。

例如，航空航天领域对于材料的强度和耐久性要求极高，研究变形与断裂行为可以提供有效的材料选择和设计方案，确保航空器的安全运行。

四、材料力学研究的发展趋势随着科技的不断进步，材料力学的研究也在不断发展。

1 晶体结构不同的晶体可能有相同的晶体点阵。

正确错误2 晶体中与每一个阵点相对应的基元都是相同的。

正确错误3 晶体中与一个阵点相对应的基元都是一个原子。

正确错误4 晶体中与一个阵点相对应的基元可能是一个原子，也可能是多个原子。

正确错误5 如果晶体中与一个阵点相对应的基元是多个原子，这些原子必定不是同一种原子。

正确错误6 在由一种原子组成的晶体中，与一个阵点相对应的基元必定是一个原子。

正确错误7 对不同的晶体，与一个阵点相对应的基元必定都是不相同的。

正确错误8 一个简单正交晶体的。

正确错误9 对一个简单正交晶体：。

正确错误10 根据立方晶系晶面间距的计算公式，计算得纯铜晶体的。

正确错误11 体心立方晶体{110}中的所有晶面属于同一个晶带。

正确错误12 晶体中任意两个相交晶面一定属于同一个晶带。

正确错误13 、、三个晶面属于同一个晶带。

正确错误14 体心立方晶体{100}晶面族中的晶面属于[100]晶带。

正确错误15 Zn是密排六方结构，属简单六方点阵。

正确错误16 晶体中面密度越高的晶面，其面间距必定也越大。

正确错误17 晶体中非平衡浓度空位及位错的存在都一定会使晶体的能量升高。

正确错误18 晶体中的位错环有可能是一个纯刃型位错，但绝不可能是一个纯螺型位错。

正确错误19 晶体中的不全位错一定与层错区相连，反之亦然。

正确错误20 如果晶体中的亚晶界是由刃位错墙构成的，则相邻亚晶粒间的位向差越大，位错墙中位错的间距就越大。

正确错误21 如果晶体中的亚晶界是由刃位错墙构成的，则相邻亚晶粒间的位向差越大，亚晶界的比界面能越大。

正确错误22 位错线的运动方向总是垂直于位错线。

23 位错线的运动方向总是平行于位错线。

正确错误24 位错线的运动方向总是垂直于其柏氏矢量。

正确错误25 位错线的运动方向总是平行于其柏氏矢量。

正确错误26 位错运动所引起的晶体滑移方向总是平行于其柏氏矢量。

正确错误27 位错运动所引起的晶体滑移方向总是垂直于其柏氏矢量。
