子电路基础知识电路基础知识(一)电路基础知识（1）——电阻导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
常用电子元器件参考大全第一节部分电气图形符号一．电阻器、电容器、电感器和变压器第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。
电子电路基础习题册参考答案免费提供（第三版）全国中等职业技术第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。
2、根据在纯净的半导体中掺入的杂质元素不同，可形成N 型半导体和P 型半导体。
3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。
N 型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。
4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。
一般硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V；二极管导通后，一般硅二极管的正向压降约为0.7 V,锗二极管的正向压降约为0.3 V。
5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。
6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。
7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。
8二极管按制造工艺不同，分为点接触型、面接触型和平面型。
9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。
10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。
11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。
12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为无法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。
14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。

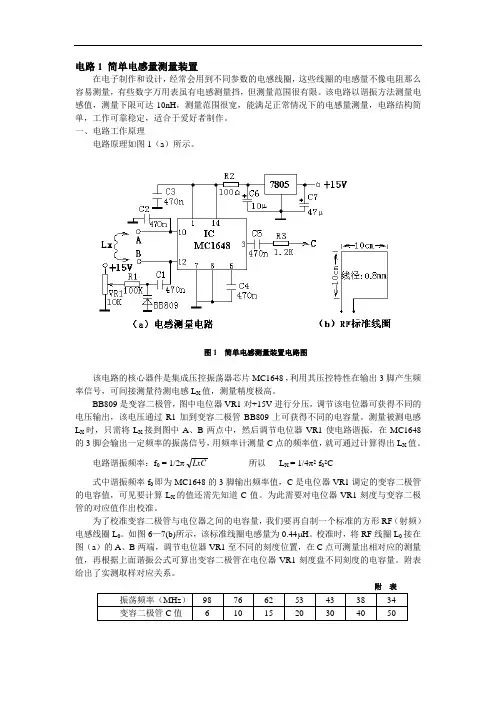

电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
一、电路工作原理电路原理如图1（a）所示。
图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感L X值，测量精度极高。
BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感L X时，只需将L X接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出L X值。
电路谐振频率：f0 = 1/2πLxC所以L X = 1/4π2 f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算L X的值还需先知道C值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为0.44μH。
校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
附表振荡频率（MHz）98 76 62 53 43 38 34变容二极管C值 6 10 15 20 30 40 50二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ或t°来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
它的文字符号是“ RL ”。
第 3 种是压敏电阻器的符号。
电子电路基础习题册参考答案免费提供（第三版）全国中等职业技术第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。
2、根据在纯净的半导体中掺入的杂质元素不同，可形成N 型半导体和P 型半导体。
3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。
N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。
4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。
一般硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V；二极管导通后，一般硅二极管的正向压降约为0.7 V,锗二极管的正向压降约为0.3 V。
5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。
6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。
7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。
8二极管按制造工艺不同，分为点接触型、面接触型和平面型。
9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。
10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。
11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。
12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为无法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。
14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。
手机充电器电子电路原理分析及图解分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
电子电路基础习题册参考答案（第三版）全国中等职业技术第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。
2、根据在纯净的半导体中掺入的杂质元素不同，可形成N 型半导体和P 型半导体。
3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。
N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。
4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。
一般硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V；二极管导通后，一般硅二极管的正向压降约为0.7 V,锗二极管的正向压降约为0.3 V。
5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。
6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。
7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。
8二极管按制造工艺不同，分为点接触型、面接触型和平面型。
9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。
10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。
11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。
12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M相接时，A点的电位为无法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。
14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。
电力电子题集一、名词解释1.自然换相点2.GTR3.换相重叠角γ4.同步5.相控方式6.换流7.脉宽调制法8.晶闸管的维持导通电流I H9.单拍电路10.双拍电路11.晶闸管的换相重叠角γ12.Buck-Boost电路（库克变换电路）13.电流型无源逆变电路14.晶闸管的擎住电流I L15.晶闸管的控制角α（移相角）16.导通角θ17.逆变18.开关电源19.交—交变频电路20.有源逆变21.GTO22.晶闸管的管耗23.整流电路24.直流斩波电路二、填空题1.晶闸管的动态参数有断态电压临界上升率du/dt和通态电流临界上升率等，若du/dt过大，就会使晶闸管出现________，若di/dt过大，会导致晶闸管________。
2.单相全控桥可控整流电路中功率因数cos 比单相半波可控整流电路的功率因数提高了________倍。
各管上承受的最大反向电压为________。
3.三相零式可控整流电路带电阻性负载工作时，在控制角α>30°时，负载电流出现________。
晶闸管所承受的最大反向电压为________。
4.三相零式可控整流电路，在电阻性负载时，当控制角α≤30°，每个晶闸管的导通角θ=________。
此电路的移相范围为________。
5.三相全控桥可控整流，其输出电压的脉动频率为________。
6.把交流电能转换成直流电能称整流，把一种直流电能转换成另一种直流电能称_______，而把直流电能转换成交流电能称_______。
7.晶闸管一旦导通，门极就失去了控制作用，故晶闸管为_______器件。
能保持晶闸管导通的最小电流称为_______。
8.IGBT是一种新型复合器件，它的栅极具有9._______器件的电压控制特性，而它的输出极(c,e)具有_______器件的导通压降低的特点。
10.造成晶闸管在工作时发热的原因是_______，决定发热的因素是流过该管的电流_______。
20种运放典型电路总结运放（Operational Amplifier，简称OP-AMP）是一种非常重要的电子元件，用于放大和处理电信号。
它被广泛应用于各种电子设备和电路中。
在本文中，我们将总结并介绍20种常见的运放典型电路。
1. 基本放大电路：最简单的运放应用，用于放大输入信号，常用于音频放大器和传感器信号放大器中。
2. 反相放大电路：输入信号与输出信号相反，通过调整电阻比例可以实现不同的放大倍数。
3. 非反相放大电路：输入信号与输出信号相同，同样可以通过电阻比例调整放大倍数。
4. 比较器电路：用于比较两个输入信号的大小，输出高电平或低电平。
5. 总体反馈电路：将输出信号的一部分反馈到输入端，改变放大器的增益和频率响应特性。
6. 高通滤波器电路：通过运放和电容构成的电路，用于滤除低频信号，只保留高频信号。
7. 低通滤波器电路：与高通滤波器相反，滤除高频信号，只保留低频信号。
8. 带通滤波器电路：同时滤除高频和低频信号，只保留中间频率的信号。
9. 增量器电路：将输入信号与参考电平进行比较，输出相对差异。
10. 仪表放大器电路：用于放大微弱信号，常用于测量和精确控制设备中。
11. 斜坡发生器电路：通过电容和电阻的组合，产生具有特定斜率的信号。
12. 脉冲放大器电路：放大脉冲信号，常用于数模转换器和通信系统中。
13. 限幅器电路：限制输入信号的幅度范围，常用于保护电路。
14. 调幅解调器电路：将音频信号调制到载波中，在接收端解调还原原始信号。
15. 器件驱动电路：用于驱动各种器件（如LED、电机等）的运放电路。
16. 稳压电路：通过负反馈调整输出电压或电流，保持稳定。
17. 振荡器电路：产生特定频率的信号，常用于时钟电路和无线电设备。
18. 差动放大器电路：输入信号与共模信号进行放大和处理。
19. 加法器电路：将多个输入信号相加，得到一个输出信号。
20. 数模转换器电路：将模拟信号转换为数字信号，常用于数据采集和处理。
运算放大器11种经典电路电子工程师必备2011年11月16日星期三 14:43运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。
在分析它的工作原理时倘没有抓住核心，往往令人头大。
特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所收获。
遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。
今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。
虚短和虚断的概念由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。
而运放的输出电压是有限的，一般在 10 V～14 V。
因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。
开环电压放大倍数越大，两输入端的电位越接近相等。
“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。
因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。
故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路。
电子工程师应该掌握的20个模拟电路的详细分析及参考答案一、桥式整流电路1.1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。
1.2伏安特性曲线;1.3理想开关模型和恒压降模型：理想开关模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。
恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V2.1桥式整流电流流向过程：当u 2是正半周期时，二极管Vd1和Vd3导通；而二极管Vd2和Vd4截止，负载的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u RL2的负半周，u 2的实际极性是下正上负，二极管Vd2和Vd4导通而Vd1和Vd3上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期截止，负载RL相同的电压。
3.1计算:Vo,Io,二极管反向电压.Uo=0.9U2, Io=0.9U2/RL,URM=√2 U21.1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。
由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。
1.2波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u2低于u 0，所有二极管截止，这时电容C通过RL 放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。
当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u0大，又开始充电过程，u 0迅速上升。
ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL 放电。
如此反复，周期性充放电。
由于电容C的储能作用，RL上的电压波动大大减小了。
电容滤波适合于电流变化不大的场合。
工程师应该掌握的20个模拟电路
对模拟电路的掌握分为三个层次。
初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。
只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。
有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。
达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。
一、桥式整流电路
1、二极管的单向导电性：
2、桥式整流电流流向过程：
输入输出波形：
3、计算：Vo, Io,二极管反向电压。
二、电源滤波器
1、电源滤波的过程分析：
波形形成过程：
2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器
1、信号滤波器的作用：
与电源滤波器的区别和相同点：
2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
一、微分和积分电路
1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
二、共射极放大电路
1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
3、静态工作点的计算、电压放大倍数的计算。
三、分压偏置式共射极放大电路
1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
4、受控源等效电路分析。
一、共集电极放大电路（射极跟随器）
1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
电路的输入和输出阻抗特点。
2、电流串联负反馈
过程的分析，负反
馈对电路参数的影
响。
3、静态工作点的计
算、电压放大倍数
的计算。
八、电路反馈框图
1、反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。
2、带负反馈电路的放大增益。
3、负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响。
九、二极管稳压电路
1、稳压二极管的特性曲线。
2、稳压二极管应用注意事项。
3、稳压过程分析。
十、串联稳压电源
1、串联稳压电源的组成框图。
2、每个元器件的作用；稳压过程分析。
3、输出电压计算。
十一、差分放大电路
1、电路各元器件的作用，电路的用途、电路的特点。
2、电路的工作原理分析。
如何放大差模信号而抑制共模信号。
3、电路的单端输入和双端输入，单端输出和双端输出工作方式。
十二、场效应管放大电路
1、场效应管的工作特点、场效应放大器的特点。
各元器件的作用。
2、放大过程分析。
3、电压放大增益的计算。
十三、选频（带通）放大电路
1、每个元器件的作用：
选频放大电路的特点：
电路的作用：
2、特征频率的计算：
选频元件参数的选择：3、幅频特性曲线：
十四、运算放大电路
十五、差分输入运算放大电路
1、差分输入运算放大电路的的特点：
用途：
输出信号电压与输入信号电压的关系式。
