一种岛状空间结构物，具有一个高出海面的水平台面，供进行生产作业或其他活动用的海上工程设施。
按其结构特点和工作状态分为固定式和浮式两大类。
固定式平台在整个使用寿命期内位置固定不变，其形式有桩式、绷绳式和重力式等1桩式平台是由承台(上部甲板)和桩基构成，按桩的材质又分为木桩平台、钢桩平台和钢筋混凝土桩平台。
20世纪40年代末出现了导管架平台，它是先在陆上用钢管焊成一个锥台形空间框架，然后驳运或浮运至海上现场，就位后将钢桩从导管内打入海底，再在顶部安装甲板而成。
70年代出现的塔架平台，是由一个垂直的导管架和若干组底桩构成，底桩沿导管架外围打入海底。
桩式平台已广泛应用于建造海上码头、灯塔、雷达台、水文气象观测站等。
其中导管架平台和塔架平台则多用于钻采海底石油或天然气。
这种结构的主要优点是波浪及水流荷载小，但造价随水深成指数倍增长，使用水深受限制。
2绷绳式平台亦称系索塔平台，是将一个预制的钢质塔身安放在海底基础块上，四周用钢索锚定拉紧而成。
它适用于水深较大的海域。
3重力式平台是靠平台自身重量稳坐在海底坚实土层之上。
这种平台的底部是一个或多个钢筋混凝土沉箱组成的基座，基座上有钢立柱或钢筋混凝土立柱支撑上部甲板。
由于整个结构比较大，一般先在岸边开挖的泥坞中建造基座，再拖往有掩护的深水区接高，然后浮运至现场，加载下沉。
目前这种平台一般是作为海底贮油罐或用于钻采海底石油。
其主要特点是抵御风暴及波浪袭击的能力强，结构耐久和维护费用低，但需开挖岸边坞坑，并要有近岸深水施工水域，结构高度因此受到限制。
浮式平台是一种大型浮体，有的可以迁移，有的不迁移。
1可迁移的浮式平台又称活动平台，它是为适应勘探、施工、维修等海上作业必须经常更换地点的需要而发展起来的。
现有的活动平台分坐底式、自升式、半潜式和船式4种。
①坐底式平台（亦称沉浮式平台）多用于水深较浅的水域，其上部为工作甲板，下部为兼作沉垫的浮箱，中间用立柱或桁架支撑。
作业时，往浮箱内注水使之座落海底；作业后，把箱内水抽出，平台依靠自身的浮力升起。
公司简介中海油田服务股份有限公司是中国海洋石油总公司独家发起设立的股份有限公司，是一家按国际规范运作、具有良好信誉的中国近海油田服务公司。
作为上市公司之一的中海油田服务股份有限公司是由原中海石油南方钻井公司、中海石油北方钻井公司、中海石油技术服务公司、中海石油地球物理勘探公司、中海石油北方船舶公司、中海石油南方船舶公司、中国海洋石油测井公司七家专业公司重组而成的。
中海油田服务股份有限公司钻井事业部主要从事海上石油及天然气勘探与开发的钻井、完井和修井作业。
钻井事业部现拥有9座自升式钻井平台（根据ISM规则的要求，本体系不涉及该9座自升式钻井平台）、3座半潜式钻井平台以及二十多部修井机，各钻井平台分别持有ABS 、DNV和CCS船级证书，可为中外油公司提供5—457米水深的钻井作业服务。
企业文化1）企业价值观：与股东、用户、员工共赢2）公司理念：“我们必须做的更好”。
3）行为准则：“精心做好每件事”。
4）企业宗旨：“锐意进取，勇于竞争，精心服务，追求卓越。
”钻井装置简介(组织机构)1、半潜式平台组织机构：平台组织机构主要由基地平台办、钻井部门、船体部门、机电部门和生活部门组成。
各分机构的组成如下：a)基地平台办:平台经理设备监督材料监督成本预算员总务b)钻井部门：高级队长值班队长司钻副司钻井架工钻工水下师助理水下师材料师材料员电报员医生c)船体部门：船长稳性师压载工吊车工甲板工油漆工d)机电部门：设备监督机械师维修工轮机员电气师电工焊工e)生活部门:生活管事厨师清洁工洗衣工钻井装置简介(组织机构2)2.自升式平台组织机构：平台组织机构主要由平台基地办公室、钻井部门、船体部门、机电部门和生活部门。
平台各机构的组成如下：1、平台基地办公室：平台经理、副经理（平台高级队长）、设备总监、经理助理、安全监督、材料监督、总务2、钻井部门：值班队长、司钻、副司钻、井架工、钻工、3、材料部门：材料师4、机电部门：设备监督、机械师、维修工、轮机员、电气师、电工、焊工5、船体部门：海事师、甲板班长、吊车工、甲板工6、生活部门：生活管事、大厨、助厨、清洁工、洗衣工、电报员、医生基本安全管理规定1⏹ 1.安全名词定义⏹安全：是指脱离不可接受的危害风险。
钻井平台简介常文恭钻井平台（DWP）是座落在井口平台（WHP）顶甲板上，完成油井钻井和修井的设备。
钻井平台由钻井设备模块（DES）,钻井支持模块（DSM）和散料储藏设备（BSF）组成。
钻井设备模块由井架（Mast），钻台（Drill floor）和基座（Substructure）构成。
井架是一个约50米高的钢结构，重100-200吨。
顶部装有天车（Crown block assembly）,约7000米钢丝绳，挂游车大钩（Travelling block）,挂顶驱（Top drive）顶驱是钻井核心设备，全自动液压驱动，价格昂贵。
钻台是一个约16米*18米重达5-6百吨的可以在基座上滑动确定井位的钢结构模块，主要设备均安装在其上。
如：主绞车（Drawworks）用于提升大钩和顶驱。
转盘（Rotary table）旋转联接钻管。
高压管汇（High pressure manifolds）联接高压泥浆进出，固井高压水泥进出，防井喷系统联接。
防井喷控制系统（BOP control system）.泥浆回收系统（Mud treatment systems）有振动筛（Shale shaker）,除泥沙，除钻屑，除害气柜及设备。
基座是一个可以在甲板轨道上滑动，支持钻台和井架的钢结构。
DES模块上，各种类型的机动，液动，气动和各个电气控制柜，用不同电缆，不同管线，组成一座自动控制的钻井设备。
钻井支持模块（DSM）是为DES模块钻井提供电力，高压泥浆，设备仪表控制空气的机电设备模块。
主要设备：柴油发电机组，（4 x 1000KW）高压泥浆泵（HP Mud pumps）每台功率1200KW，约40吨。
空气压缩机及干燥器（Air compressors & air dryer）泥浆混合泵，输送泵，增压泵泥浆储存柜，混合柜，泥浆枪，搅拌器。
电气开关控制系统设备。
空调设备及系统消防系统。
顶甲板为钻杆存放区。
DSM模块也是一个机管电仪组成的自动化大设备。

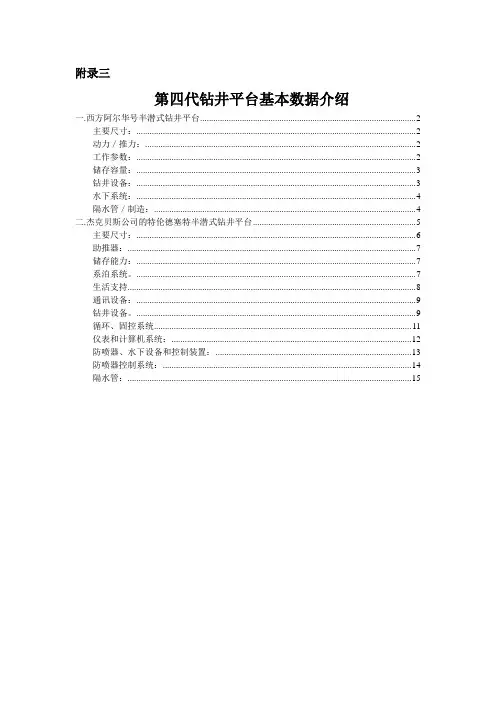

附录三第四代钻井平台基本数据介绍一.西方阿尔华号半潜式钻井平台 (2)主要尺寸： (2)动力／推力： (2)工作参数： (2)储存容量： (3)钻井设备： (3)水下系统： (4)隔水管／制造： (4)二.杰克贝斯公司的特伦德塞特半潜式钻井平台 (5)主要尺寸： (6)助推器： (7)储存能力： (7)系泊系统。
(7)生活支持 (8)通讯设备： (9)钻井设备。
(9)循环、固控系统 (11)仪表和计算机系统： (12)防喷器、水下设备和控制装置： (13)防喷器控制系统： (14)隔水管： (15)一.西方阿尔华号半潜式钻井平台西方阿尔华（West Alpha）是由Ultra Yatzy设计并由日本新汽船公司于1986年建造的第四代自航半潜式钻井平台，平台重心低，甲板承载能力高，可达5 000吨，能够适应像水下完井那样的重型设备的工作。
该平台在1991年经过改造，并在利比里亚注册，船级为DNV，|A| 圆柱稳定装置，EO，HELDK，F—A，CRANE，POSMOOR ATA，DRILL（N）。
主要尺寸：甲板结构：70.0米（230英尺），全长89.0米（292英尺）。
宽度：66.0米（217英尺）。
高度：主甲板33.5米（110英尺），上部甲板39.5米（130英尺），钻台39.5米（130英尺）。
有效甲板面积：1800米2。
月池：9.0米×6.1米（29英尺×20英尺）。
圆柱：100米（33英尺）。
浮筒：长89.0米（292英尺）×宽13.0米（43英尺）×高12.5米（41英尺）。
动力／推力：主要动力装置：6台Hedemora W18B发动机，每台2 150千瓦（2 923马力），有两台发动机完全配备作应急发电机。
发电机：6台NEBB WAB800E，6HW发电机，每台2 000千瓦（600伏）。
动力分配：有两个完全配备有独立发电机、配电盘和辅助服务室的独立电路，14个直流马达用的可控硅整流器。
第二章海上钻井平台§2--1 海上各类钻井平台简介一、桩基式固定平台固定平台是借助导管架固定在海底的一个高出水面的建筑物，上面铺设甲板，作为平台，用以放置钻井机械及设备。
1.固定平台分类（1）按导管架的结构型式分:有直桩式、直桩—斜桩式、联结式三种（2）按材料分:有木桩、混凝土桩、钢桩三种木桩(强度低，易腐烂)混凝土桩(强度低)钢桩(易腐蚀）（３）按打桩用的设施分:有带桩架、不带桩架两种前者通过打桩架打桩后，打桩架即作为导管架的组成部分后者需在驳船运送来的甲板上打桩，打桩后留下甲板固定好，驳船即离开。
（４）按钻井设备布置分:有带辅助船、不带辅助船两种。
前者将钻杆、套管、泥浆材料、水泥等器材存放在辅助船上，因而平m。
台面积可缩小至15×302m，或采用多层式结构，分层布置设后者需加大平台面积至16×402备，但因高度增加，稳定性差。
（5）按桩的数目分a.单桩腿b.三、四桩腿；c.多桩腿2.固定平台的建造：a. 预制导管架；b.移运到海上；c.打桩增大支撑：爆扩桩、倾斜桩d.架设上层建筑立柱式、桁架式3.平台升离高度：原则：最高潮位、最大浪高时，海水不能打到平台上计算： H=2/3最大浪高＋最高潮位＋1.5米4．固定平台的优缺点优点：１）稳定性好；２）海面气象条件对钻井工作影响小。
缺点：１）不能移运；２）造价高，适用水深有限，它的成本随水深增加而急剧增加。
二、坐底式钻井平台坐底式钻井平台：是一种具有沉垫（浮箱）的平台，借助沉垫可坐于海底，若漂浮海面则可拖航1．沉垫坐底式(1)沉垫（浮箱）钻井时，沉垫中注水，可坐于海底。
完井后，排水充气，平台升起，即可拖航。
沉垫（浮箱）有船舱型及浮筒型两种。
(2)工作平台有正方形、长方形、三角形三种型式，与中间支柱焊接相连。
一边有开口，以便于完井后移运，两侧安置吊梯或起重机，以便从辅助船上搬运器材。
(3)支柱一般采用金属衍架结构，与平台及沉垫相连接，它的高度随工作水深而定，约为20～30m。
海上钻井平台概述海上钻井平台主要用于钻探井的海上结构物。
上装钻井、动力、通讯、导航等设备，以及安全救生和人员生活设施。
海上油气勘探开发不可缺少的手段。
主要有自升式和半潜式钻井平台。
①自升式钻井平台由平台、桩腿和升降机构组成，平台能沿桩腿升降，一般无自航能力。
1953年美国建成第一座自升式平台，这种平台对水深适应性强，工作稳定性良好，发展较快，约占移动式钻井装置总数的1／2。
工作时桩腿下放插入海底，平台被抬起到离开海面的安全工作高度，并对桩腿进行预压，以保证平台遇到风暴时桩腿不致下陷。
完井后平台降到海面，拔出桩腿并全部提起，整个平台浮于海面，由拖轮拖到新的井位。
②半潜式钻井平台上部为工作甲板，下部为两个下船体，用支撑立柱连接。
工作时下船体潜入水中，甲板处于水上安全高度，水线面积小，波浪影响小，稳定性好、自持力强、工作水深大，新发展的动力定位技术用于半潜式平台后，工作水深可达900～1200米。
半潜式与自升式钻井平台相比，优点是工作水深大，移动灵活；缺点是投资大，维持费用高，需有一套复杂的水下器具，有效使用率低于自升式钻井平台。
海上钻井平台主要特点和火灾危险性1．结构复杂，火灾蔓延快。
海上钻井平台内部结构十分复杂，为了满足生产、生活的需要，往往将一个大空间在分成多个房间，造成内部舱室紧凑、走道宽度狭小，层间高度低矮，楼梯坡度较大，出入口小，一旦发生火灾，极易造成火势迅速扩大蔓延。
2．可燃物较多，火灾荷载大。
由于平台舱室在装饰装修过程中，大量使用了可燃材料。
平台在生产过程中，需要使用大量油料；在试油期间，排放石油、天然气等易燃易爆物品，扩大了平台危险区，遇到火源极易引起火灾。
3．电机设备多，用电量大。
平台各种类型的钻井电机及生产辅助设备繁多，生活电器集中安放，部分电器线路还敷设嵌置在装饰层中，一旦电机设备、生活电器发生故障或电线超荷载、短路等，很容易造成火灾。
4．人员密集，相对孤立，易造成重大伤亡。
平台职工居住十分密集，外协人员还不时上平台，居住拥挤，且对平台通道不熟悉。
公司简介中海油田服务股份有限公司是中国海洋石油总公司独家发起设立的股份有限公司，是一家按国际规范运作、具有良好信誉的中国近海油田服务公司。
作为上市公司之一的中海油田服务股份有限公司是由原中海石油南方钻井公司、中海石油北方钻井公司、中海石油技术服务公司、中海石油地球物理勘探公司、中海石油北方船舶公司、中海石油南方船舶公司、中国海洋石油测井公司七家专业公司重组而成的。
中海油田服务股份有限公司钻井事业部主要从事海上石油及天然气勘探与开发的钻井、完井和修井作业。
钻井事业部现拥有9座自升式钻井平台（根据ISM规则的要求，本体系不涉及该9座自升式钻井平台）、3座半潜式钻井平台以及二十多部修井机，各钻井平台分别持有ABS 、DNV和CCS船级证书，可为中外油公司提供5—457米水深的钻井作业服务。
企业文化1）企业价值观：与股东、用户、员工共赢2）公司理念：“我们必须做的更好”。
3）行为准则：“精心做好每件事”。
4）企业宗旨：“锐意进取，勇于竞争，精心服务，追求卓越。
”钻井装置简介(组织机构)1、半潜式平台组织机构：平台组织机构主要由基地平台办、钻井部门、船体部门、机电部门和生活部门组成。
各分机构的组成如下：a)基地平台办:平台经理设备监督材料监督成本预算员总务b)钻井部门：高级队长值班队长司钻副司钻井架工钻工水下师助理水下师材料师材料员电报员医生c)船体部门：船长稳性师压载工吊车工甲板工油漆工d)机电部门：设备监督机械师维修工轮机员电气师电工焊工e)生活部门:生活管事厨师清洁工洗衣工钻井装置简介(组织机构2)2.自升式平台组织机构：平台组织机构主要由平台基地办公室、钻井部门、船体部门、机电部门和生活部门。
平台各机构的组成如下：1、平台基地办公室：平台经理、副经理（平台高级队长）、设备总监、经理助理、安全监督、材料监督、总务2、钻井部门：值班队长、司钻、副司钻、井架工、钻工、3、材料部门：材料师4、机电部门：设备监督、机械师、维修工、轮机员、电气师、电工、焊工5、船体部门：海事师、甲板班长、吊车工、甲板工6、生活部门：生活管事、大厨、助厨、清洁工、洗衣工、电报员、医生基本安全管理规定1⏹ 1.安全名词定义⏹安全：是指脱离不可接受的危害风险。
⏹责任：是指各级人员、岗位的职权和相互关系。
⏹程序：是指完成某项任务所规定的方法。
⏹过程：是指将输入转化为输出的一组相关的资源和活动。
⏹险情：事故隐患进一步发展所造成、但未造成伤害及作业、财产损失的事件。
⏹风险：是指特定危害事件发生的可能性与后果的结合。
⏹危害：可能造成人员伤害或职业病、财产损失、工作场所环境破坏或其他组合之根源或状态。
基本安全管理规定2⏹事故：是指造成人员伤亡、环境污染或财产损失的事件。
三违：指违章指挥，违章操作，违反劳动纪律。
⏹不合格：不满足ISM规则和公司安全管理文件要求的有客观证据的观察结果。
⏹五不准：是指不准喝酒，不准捉鸟，不准钓鱼，不准赌博，不准打麻将。
⏹五小证：海上求生，海上急救，海上消防，艇筏操纵，直升机水下逃生证书。
⏹三同时：是指新建、改建、扩建、技术改造和引进的工程项目，其劳动安全卫生设施必须与主体工程同时设计，同时施工，同时投产使用。
⏹四不放过：即事故原因未查明不放过，群众未受到教育不放过，事故责任人没有受到严肃处理不放过，防范措施未落实不放过。
基本安全管理规定3⏹事故隐患：是指违反规章制度、操作规程，但未造成人工工时的损失或财产损失的行为；有导致未来事故发生的可能性、具有潜在事故危险性的设备和环境方面存在的不安全状态。
⏹三级教育：入厂安全教育、车间安全教育、班组安全教育。
⏹不符合规定的情况（不合格）：指已发现的客观证据表明不满足某一具体规定要求的情况。
⏹严重不合格：对人身或船舶安全构成严重威胁或对环境构成严重危险，要求立即采取纠正措施的不合格，此外，严重不合格还包括对ISM规则的要求缺乏有效和系统地实施。
人员证书的管理登临平台证书要求:“五小证”、“健康证”“防H2S证”对特殊工种的人员(吊车工、焊工、电工），还需检查特殊工种证书。
人员证书司钻：健康证岗位证五小证防H2S证井控证特殊工种证（铲车）副司钻：健康证岗位证五小证防H2S证井控证特殊工种证（铲车）井架工：健康证岗位证五小证防H2S证井控证特殊工种证（铲车）钻工：健康证岗位证五小证防H2S证吊车工：健康证岗位证五小证防H2S证特殊工种证（吊车）甲板工：健康证岗位证五小证防H2S证登船教育登临平台的安全教育a）观看平台安全教育录像片；b）熟悉平台安全应急部署表；c）熟悉平台逃生路；d）熟悉平台安全规章制度，注意安全告示；e）了解当前作业情况及注意事项；f)了解《安全管理体系》相关文件；在平台期间，应严格遵守下列规定：⏹a)禁止在非吸烟区吸烟，只能在生活区指定地方吸烟。
⏹b)必须保持内务整洁，不得在生活区大声喧哗。
⏹c)禁止随地吐痰，乱扔果皮和杂物，不准穿脏工鞋、工衣进入餐厅。
⏹d)不准在平台上打麻麻、赌博、钓鱼、喝酒和饮用其它麻醉性饮料。
⏹e)禁止乱动船上任何开关、阀门和按钮。
⏹f)生活区外必须穿工鞋、工衣、戴安全帽和手套，不允许戴领带、戒指进行工作。
⏹g)未经允许，不得在平台用闪光照相机拍照。
⏹h)积极参加平台各种安全演习，遵守平台一切管理制度和生产规程。
⏹i)任何人不得往海里倾倒废油和抛扔杂物。
安全培训与训练安全培训的目的为确保平台的生产安全，保障员工的身体健康，保护海洋环境，增强员工的安全意识，使员工掌握作业安全知识和技能，提高安全管理水平，对平台所有员工进行安全教育和培训是非常必要的。
同时，通过安全教育和培训能够更好地使广大员工牢固树立安全生产观念，使自己的各种作业行为符合安全规范要求，避免事故的发生以及提高对突发事件和紧急情况快速反应能力及应急处理能力。
主要培训内容⏹A．对初次登临平台人员进行安全教育；⏹B．每周召开一次安全会议；⏹C．作业期间每周进行一次安全演习；⏹D．停泊、检修期间每四周进行一次安全演习；⏹E．每月至少进行一次安全训练。
⏹F．新工人入厂安全教育；⏹G．新工艺、新技术安全培训；⏹3）安全训练⏹A、船长根据安全需要确定安全训练内容并制定安全训练计划,经平台高级队长审批，由平台船长负责组织实施。
⏹B、安全训练可以以班组为单位，进行针对性的训练，尽可能安排在白天进行，也可安排在演习后进行。
⏹a)救生设备、设施和器材使用方法及注意事项；⏹b)消防设备、设施和器材使用方法及注意事项；⏹c)硫化氢防护器材使用方法及注意事项；⏹d)船体堵漏设备、器材使用方法及注意事项；⏹e)营救设备、设施和器材使用方法及注意事项；⏹f)人员急救方法；⏹g)直升机接送注意事项；⏹h)防喷工具使用方法；⏹i)关井程序；⏹j)压井程序；⏹k)压载阀应急操作；⏹l)溢油设备使用；⏹m)失控漂流处理等；安全训练主要内容有：安全活动⏹a）严格执行公司《班组安全建设达标活动实施办法》,积极开展班组安全建设达标活动，对各安全班组每轮班(每月)考核一次。
⏹b)按照公司《平台安全检查表》每月(或拖航前、开钻前、钻开油气层前等)进行一次安全检查，检查中发现的问题，应采取纠正预防措施并报质量安全部，如平台无能力整改，应填写公司《安全检查、事故隐患及险情处理表》，并按公司《安全检查管理程序》的要求上报处理。
⏹c)严格执行公司《安全建议和事故险情报告有奖活动实施办法》，高级队长/船长在活动中应积极鼓励员工参加，严格执行奖励办法。
⏹d)期间，每周应由船长组织一次安全演习，高级队长组织一次安全管理例会。
安全训练可根据作业情况，由船长或班组（部门）长组织实施。
⏹e)周六安全管理例会和周日安全活动不能相互替代。
⏹f)平台应根据实际情况，在船上开展安全知识竞赛活动。
⏹g)根据公司和上级部门要求开展安全活动。
⏹h)大型安全活动应进行总结并将结果报送质量安全部。
⏹i)做好安全活动记录，将活动过程记录在《班组安全活动记录本》。
基本作业流程⏹拖航⏹抛锚⏹压载、锚张力试验⏹钻前准备、一开作业⏹下表层套管、固井⏹二开作业、下20“套管及固井⏹下防喷器组及试压⏹下抗磨补芯⏹三开钻井作业⏹电测作业⏹下13-3/8“、9-5/8”套管及固井⏹下密封总称及试压⏹试油作业⏹打水泥塞⏹割套管作业⏹甩钻具工作⏹起防喷器组作业⏹装、卸载⏹起锚作业、拖航平台照片（工作照片1）平台照片（工作照片2）平台照片（工作照片3）平台照片（工作照片4）平台照片（设备照片1）平台照片（设备照片2）平台照片（设备照片3）平台照片（设备照片4）平台照片（设备照片5）平台照片（设备照片6）平台照片（设备照片7）平台照片（设备照片8）平台照片（设备照片9）平台照片（设备照片10）平台照片（设备照片11）平台照片（设备照片12）平台照片（设备照片13）平台照片（设备照片14）平台照片（设备照片15）平台照片（设备照片16）平台照片（锚泊）平台照片（CO2系统）平台照片（泵舱）平台照片（救生艇）平台照片（拖航作业）平台照片（试油作业）平台照片（平台平面）拖轮照片（消防演习）平台照片（交通工具）平台照片（半潜式钻井作业）平台照片（自升式平台）平台照片（生产平台）。
